利用MATLAB的汽车主动悬架动力学仿真

":-1=),1> ,6=KFP?-AFTPFS6N?.FAQQ6F= L ,-. Z <RS6<=FO PK>AOFS<P S;K<PW 6Q FRRO6KT S< <RS6<=FO N<=SP<O <E FN? S6VK?QAQRK=Q6<= XFQKT <= [AFPSKP VK;6NOK TW=F\6NQ \<TKO <E FNS6VK?QAQRK=Q6<=$ 8Q6=> /01,02 Q<ESJFPK7 TW? =F\6NQ Q6\AOFS6<= \<TKO <E VK;6NOK <E FNS6VK?QAQRK=Q6<= 6Q KQSFXO6Q;KT S< \F]K F=FOWQ6Q F=T Q6\AOFS6<= FN? N<PT6=> S< Q<\K FNSAFO TFSF$ M6\AOFS6<= <ASRAS NF= XK AQKT S< KVFOAFSK S;K N<=SP<O \KS;<T <E FNS6VK?QAQRK=Q6<= F=T QSPANSAPK RFPF\KSKPQ <E VK;6NOK 6= PKOFS6<= S< P6TK RKPE<P\F=NK$ ?5’ @2=A-> FNS6VK?QAQRK=Q6<=；Q6\AOFS6<=；/01,02 悬架作为现代汽车上重要的总成之一，对汽车的平顺性、操纵稳定性等有重要的影响 $ 传统的被动悬架虽然结构简单，但其结构参数无法随外界条件变化，因而极大的限制了悬架性能的提高 $ 主动悬架通过采用激励器取代被动悬架的弹性和阻尼元件，组成一个闭环控制系统，根据汽车的运动状态和当前激励大小主动做出反应，使其始终处于最佳工作状态 $ /01,02 是目前世界上最为流行的以数值计算为主的软件，不但具有卓越的数值计算功能和强大的图形处理能力，而且还具有在专业水平上开发符号计算、文字处理、可视化建模仿真和实时控制能力，使 /01,02 成为适合多学科、多部门要求的新一代科技应用软件 $ 在 /01,02 中有一个对动态系统进行建模、仿真和分析的软件包—— — M4/8,4C^，支持连续、离散及两者混合的线性和非线性系统，与传统的仿真软件包相比，具有更直观、方便、灵活的优点 _ ! ‘ $

基于ADAMS的悬架系统动力学仿真分析与优化设计

基于ADAMS的悬架系统动力学仿真分析与优化设计一、概述本文以悬架系统为研究对象，运用多体动力学理论和软件，从新车型开发中悬架系统优化选型的角度，对悬架系统进行了运动学动力学仿真，旨在研究悬架系统对整车操纵稳定性和平顺性的影响。

文章提出了建立悬架快速开发系统平台的构想，并以新车型开发中的悬架系统优化选型作为实例进行阐述。

简要介绍了汽车悬架系统的基本组成和设计要求。

概述了多体动力学理论，并介绍了利用ADAMS软件进行运动学、静力学、动力学分析的理论基础。

基于ADAMSCar模块，分别建立了麦弗逊式和双横臂式两种前悬架子系统，多连杆式和拖曳式两种后悬架子系统，以及建立整车模型所需要的转向系、轮胎、横向稳定杆等子系统，根据仿真要求装配不同方案的整车仿真模型。

通过仿真分析，研究了悬架系统在左右车轮上下跳动时的车轮定位参数和制动点头量、加速抬头量的变化规律，以及汽车侧倾运动时悬架刚度、侧倾刚度、侧倾中心高度等侧倾参数的变化规律，从而对前后悬架系统进行初步评估。

1. 悬架系统的重要性及其在车辆动力学中的作用悬架系统是车辆的重要组成部分，对车辆的整体性能有着至关重要的作用。

它负责连接车轮与车身，不仅支撑着车身的重量，还承受着来自路面的各种冲击和振动。

悬架系统的主要功能包括：提供稳定的乘坐舒适性，保持车轮与路面的良好接触，以确保轮胎的附着力，以及控制车辆的姿态和行驶稳定性。

在车辆动力学中，悬架系统扮演着调节和缓冲的角色。

当车辆行驶在不平坦的路面上时，悬架系统通过其内部的弹性元件和阻尼元件，吸收并减少来自路面的冲击和振动，从而保持车身的平稳，提高乘坐的舒适性。

同时，悬架系统还能够根据车辆的行驶状态和路面的变化，自动调节车轮与车身的相对位置，确保车轮始终与路面保持最佳的接触状态，以提供足够的附着力。

悬架系统还对车辆的操控性和稳定性有着直接的影响。

通过合理的悬架设计，可以有效地改善车辆的操控性能，使驾驶员能够更加准确地感受到车辆的行驶状态，从而做出更为精确的操控动作。

基于ADAMS的悬架系统动力学仿真分析与优化设计

基于ADAMS的悬架系统动力学仿真分析与优化设计摘要：本文基于ADAMS软件，对悬架系统进行了动力学仿真分析与优化设计。

通过建立悬架系统的模型，应用动力学仿真技术，研究了悬架系统在不同工况下的动力学性能，并进行了相应的优化设计。

仿真结果表明，通过优化设计，悬架系统的动力学性能得到了明显的提升，进而提高了整车的操纵稳定性和行驶舒适性。

1. 引言随着汽车工业的发展，悬架系统的性能对于整车的操纵稳定性和行驶舒适性起着至关重要的作用。

因此，对悬架系统进行动力学仿真分析和优化设计具有重要的理论意义和工程应用价值。

2. 悬架系统模型建立首先，根据悬架系统的实际结构和工作原理，建立了悬架系统的运动学和动力学模型。

模型包括弹簧、减振器、转向杆等各个部件，并考虑了车轮与地面之间的接触力和摩擦力。

通过ADAMS软件的建模工具和功能，对悬架系统进行了准确地建模。

3. 悬架系统动力学仿真基于悬架系统的模型，进行了不同工况下的动力学仿真分析。

通过设定不同的工况参数，如路面不平度、悬架系统参数等，研究了悬架系统在不同路况下的动力学性能。

仿真结果显示了悬架系统的悬架行程、车体加速度、横向加速度、滚动转矩等关键参数的变化规律。

4. 悬架系统优化设计根据悬架系统动力学仿真的结果，对悬架系统进行了优化设计。

通过改变悬架系统的参数和结构，优化了悬架系统的动力学性能。

具体而言，通过增加弹簧刚度、调整减振器阻尼等方式改善了悬架系统的行程和刚度特性。

通过优化悬架系统的参数，达到了提高整车操纵稳定性和行驶舒适性的目的。

5. 结果与分析通过悬架系统动力学仿真和优化设计，得到了悬架系统在不同工况下的性能变化趋势。

仿真结果表明，通过合理的优化设计，悬架系统的行程和刚度均得到了明显的改善。

同时，整车的操纵稳定性和行驶舒适性也得到了显著提升。

6. 结论本文基于ADAMS软件，对悬架系统进行了动力学仿真分析与优化设计。

通过建立悬架系统的模型，进行了不同工况下的仿真分析，并进行了相应的优化设计。

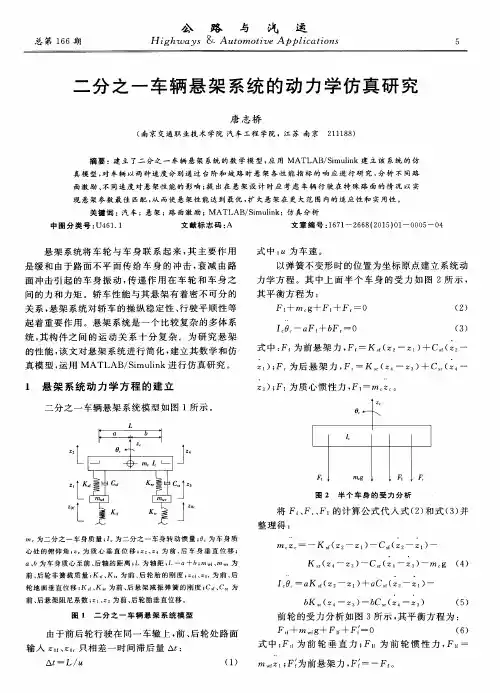

二分之一车辆悬架系统的动力学仿真研究

摘要：建立了二分之一车辆悬架系统的数学模型，应用ＭＡＴＬＡＢ／Ｓｉｍｕｌｉｎｋ建立该系统的仿
真模型，对车辆以两种速度分别通过台阶和坡路时悬架各性能指标的响应进行研究，分析不同路
面激励、不同速度对悬架性能的影响；提出在悬架设计时应考虑车辆行驶在特殊路面的情况以实现悬架参数最佳匹配，从而使悬架性能达到最优，扩大悬架在更大范围内的适应性和实用性。
关键词：汽车；悬架；路面激励；ＭＡＴＩＡＢ／Ｓｉｍｕｌｉｎｋ；仿真分析中图分类号：Ｕ４６１．１文献标志码：Ａ文章编号：１６７１ —２６６８（２０１５）Ｏ１ —０００５ —０４
二分之一车辆悬架系统模型如图１所示。
ｚ３）；ＦＩ为质心惯性力，Ｆ１一ｚ。
ｃ
ｅ一
＼
ｌ
，
ｍｃｇ
一句
图２
半个车身的受力分析
Ｌ
ｍ为二分之一车身质量；Ｊ为二分之一车身转动惯量；０为车身质心处的俯仰角；为质心垂直位移；ｚｚ、ｚ为前、后车身垂直位移；ｎ、ｂ为车身质心至前、后轴的距离；Ｌ为轴距，Ｌ— ｎ＋ｂ；ｍｍ为前、后轮非簧载质量；Ｋ “ Ｋ为前、后轮胎的刚度；Ｚｏｆ、ｏ为前、后

汽车主动悬架系统建模及动力特性仿真分析

汽车主动悬架系统建模及动力特性仿真分析对于汽车主动悬架系统建模和动力特性仿真分析，可以分为两个方面，即建模和仿真。

首先是汽车主动悬架系统的建模。

建模的目的是通过数学方程和物理模型来描述悬挂系统的运动和特性。

建模可以从两个方面入手，一是车辆运动模型，二是悬挂系统模型。

车辆运动模型是描述车辆整体运动的数学模型，它包括车辆的质心、惯性力、加速度等参数，并考虑到车辆在不同路面条件下的受力情况。

一般可以采用多自由度的运动方程来描述车辆的运动。

悬挂系统模型是描述悬挂系统特性的数学模型，它包括弹簧、阻尼、悬挂支架等组成部分，并考虑到悬挂系统的动力学特性，如频率响应、刚度、阻尼等参数。

根据悬挂系统的工作原理和设计参数，可以建立悬挂系统的数学模型。

其次是动力特性的仿真分析。

仿真分析的目的是通过数值计算和仿真模拟来模拟和预测悬挂系统在不同工况下的动力特性。

可以通过将建立的悬挂系统模型和车辆运动模型导入仿真软件中进行仿真分析。

动力特性的仿真分析包括四个方面：路面输入、悬挂系统响应、车辆运动和动力性能评估。

路面输入是指对车辆行驶过程中的路面输入进行模拟和预测，可以通过信号生成器生成不同频率、振幅和相位的路面输入信号。

悬挂系统响应是指悬挂系统对路面输入做出的响应。

可以通过差动方程、拉普拉斯变换等方法来求解悬挂系统的动态响应，并得到悬挂系统的频率响应曲线、阻尼比、刚度等参数。

车辆运动是指车辆在不同路面输入下的运动情况，包括车辆的加速度、速度、位移等参数。

可以通过对车辆运动模型进行数值计算和仿真模拟来模拟和预测车辆的运动情况。

动力性能评估是指对悬挂系统的性能进行评估和比较，可以通过对悬挂系统的频率响应、稳定性、舒适性等指标进行计算和分析，来评估悬挂系统的动力性能。

总的来说，汽车主动悬架系统的建模和动力特性仿真分析是一项复杂而又重要的任务，通过对悬挂系统的建模和仿真，可以帮助设计和优化悬挂系统，提高车辆的悬挂效果和驾驶舒适性。

基于ADAMSCar的汽车悬架系统_动力学建模与仿真分析毕业设计

毕业设计（论文）题目：基于ADAMS/Car的汽车悬架系统动力学建模与仿真分析毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日指导教师评价：一、撰写（设计）过程1、学生在论文（设计）过程中的治学态度、工作精神□优□良□中□及格□不及格2、学生掌握专业知识、技能的扎实程度□优□良□中□及格□不及格3、学生综合运用所学知识和专业技能分析和解决问题的能力□优□良□中□及格□不及格4、研究方法的科学性；技术线路的可行性；设计方案的合理性□优□良□中□及格□不及格5、完成毕业论文（设计）期间的出勤情况□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）指导教师：（签名）单位：（盖章）年月日评阅教师评价：一、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格二、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）评阅教师：（签名）单位：（盖章）年月日教研室（或答辩小组）及教学系意见教研室（或答辩小组）评价：一、答辩过程1、毕业论文（设计）的基本要点和见解的叙述情况□优□良□中□及格□不及格2、对答辩问题的反应、理解、表达情况□优□良□中□及格□不及格3、学生答辩过程中的精神状态□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格评定成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）教研室主任（或答辩小组组长）：（签名）年月日教学系意见：系主任：（签名）年月日********大学毕业设计（论文）任务书姓名：院（系）：专业：班号：任务起至日期：毕业设计（论文）题目：基于ADAMS/Car汽车悬架系统动力学建模与仿真分析立题的目的和意义：汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

汽车悬架系统动力学模型的研究

1 绪论随着社会的发展和文明的进步，汽车作为一种交通工具，已成为人们出行的主要选择，汽车乘坐的安全性、舒适性已成为世人关注的焦点。

汽车作为高速客运载体，其运行品质的好坏直接影响到人的生命安全，因此，与乘坐安全性、舒适性密切相关的轿车动力学性能的研究就显得非常重要。

悬架系统汽车的一个重要组成部分，它连接车身与车轮，主要由弹簧、减震器和导向机构三部分组成。

它能缓冲和吸收来自车轮的振动，传递车轮与地面的驱动力与制动力，还能在汽车转向时承受来自车身的侧倾力，在汽车启动和制动时抑制车身的俯仰和点头。

悬架系统是提高车辆平顺性和操作稳定性、减少动载荷引起零部件损坏的关键。

一个好的悬架系统不仅要能改善汽车的舒适性，同时也要保证汽车行驶的安全性，而提高汽车的舒适性必须限制汽车车身的加速度，这就需要悬架有足够的变形吸收来自路面的作用力。

然而为了保证汽车的安全性，悬架的变形必须限定在一个很小的范围内，为了改善悬架性能必须协调舒适性和操作稳定性之间的矛盾，而这个矛盾只有采用这折衷的控制策略才能合理的解决。

因此，研究汽车振动、设计新型汽车悬架系统、将振动控制在最低水平是提高现代汽车性能的重要措施[1][2]。

1.1 车辆悬架系统的分类及发展按工作原理不同，悬架可分为被动悬架(Passive Suspension)、半主动悬架(Semi-Active Suspension)和主动悬架(Active Suspension)三种，如图1.1所示[3]。

（a）被动悬架 (b)全主动悬架 (c)半主动悬架图 1.1 悬架的分类图1.1中Mu为非簧载质，Ms为簧载质量，Ks为悬架刚度，Kt为轮胎刚度；C1为被动悬架阻尼，C2为半主动悬架可变阻尼，F为主动悬架作动力。

目前我国车辆主要还是采用被动悬架(Passive Suspension)。

其两自由度系统模型如图1.1(a)所示。

传统的被动悬架一般由参数固定的弹簧和减振器组成，其弹簧的弹性特性和减振器的阻尼特性不能随着车辆运行工况的变化而进行调节，而且各元件在工作时不消耗外界能源，故称为被动悬架。

汽车悬架系统动力学研究剖析

汽车悬架系统动力学研究剖析汽车悬架系统是汽车重要的组成部分之一，它承担着减震、支撑车身、提供舒适性、保证车辆操控性的重要功能。

随着汽车技术的不断发展，对汽车悬架系统的要求也越来越高。

本文将对汽车悬架系统的动力学研究进行剖析，从力学角度探讨悬架系统的运动规律和影响因素。

汽车悬架系统的动力学研究主要包括悬架系统的振动、冲击与控制。

悬架系统的振动是指汽车在不同路面条件下的颠簸现象，这种振动会直接影响到车辆的行驶舒适性和操控性能。

冲击则是指车辆在行驶过程中遇到的突然上升或下降的力，这种冲击会对车辆的稳定性和安全性造成影响。

控制则是指通过悬架系统的特性调整，来保持车辆的稳定性和操控性能。

悬架系统的振动主要通过弹簧和减振器来吸收和控制。

弹簧是悬架系统的主要支撑元件，它能够通过储存和释放能量，来实现对车身的支撑。

而减振器则主要用于控制车身在弹簧的作用下产生的振动，使车身保持平稳。

这两个元件的组合和特性对车辆的振动特性起着至关重要的作用。

悬架系统的冲击主要通过减震器来控制。

减震器是悬架系统中的关键元件，它能够通过阻尼力来减缓车身的冲击，从而使车辆在行驶过程中更为稳定和安全。

减震器的阻尼特性和调节方式对车辆的冲击响应有着直接的影响。

悬架系统的控制主要是通过悬架系统的参数调节和悬架控制系统来实现。

悬架系统的参数调节包括弹簧刚度、减振器的阻尼特性等，通过调整这些参数，可以实现对车辆振动和冲击的控制。

而悬架控制系统则是指通过电子控制单元（ECU）来感知车辆的运动状态，并通过调节悬架系统的特性，来实现对车辆悬架系统的控制。

这种控制方式可以使得悬架系统根据不同的路面、驾驶条件和驾驶模式进行调节，从而提供更好的行驶舒适性和操控性能。

除了悬架系统的振动、冲击和控制外，悬架系统的动力学研究还包括悬架系统的动力学建模和优化设计。

动力学建模是指通过建立悬架系统的数学模型，来研究悬架系统的振动、冲击和控制特性。

优化设计则是指通过分析悬架系统的动力学特性和需求，对悬架系统的结构和参数进行优化，以提高悬架系统的性能和效能。

基于MATLAB的汽车悬架仿真研究

基于MATLAB的汽车悬架仿真研究汽车悬架系统是车辆重要的组成部分之一，对于车辆的操控性能和乘坐舒适性有着重要的影响。

因此，研究和优化汽车悬架系统是提高车辆性能和安全性的重要途径之一、本文将基于MATLAB平台，进行汽车悬架系统的仿真研究。

首先，我们需要建立一个适合于汽车悬架系统仿真的数学模型，用于描述悬架系统的动力学特性。

一般情况下，我们可以将汽车悬架系统简化为质点模型，即将悬架系统抽象为质点在垂直方向上的运动。

然后，可以采用多体动力学的方法，建立基于质点模型的数学方程。

基于质点模型的数学方程可以使用MATLAB进行求解。

首先，需要定义汽车悬架系统的参数，包括悬架刚度、阻尼系数、质量以及悬架系统的几何参数等。

然后，可以通过MATLAB中的ODE45函数来求解悬架系统的动力学方程。

ODE45函数是一种常用的求解常微分方程组的数值方法，可以计算出质点的运动轨迹和关键参数，如振动频率、振幅等。

通过悬架系统的仿真研究，我们可以得到一些有关于汽车悬架系统性能的重要信息。

例如，可以分析质点在不同路面条件下的运动特性，进而评估悬架系统对激励的响应能力和减震效果。

同时，也可以研究不同悬架参数对悬架系统性能的影响，例如刚度、阻尼系数、质量等。

通过调整悬架参数，可以优化悬架系统的性能。

此外，也可以进行不同悬架系统的对比研究。

例如，可以对比传统悬架系统和主动悬架系统的性能差异。

主动悬架系统可以根据路况调整悬架刚度和阻尼系数，以提供更好的悬架系统性能。

通过与传统悬架系统的对比研究，可以评估主动悬架系统的优势和应用前景。

总的来说，基于MATLAB的汽车悬架仿真研究可以提供有关汽车悬架系统性能和优化方案的重要信息。

通过这些仿真研究，可以提高汽车悬架系统的性能和安全性，提升车辆的乘坐舒适性和操控性能。

除此之外，可以应用这些研究成果，为汽车悬架系统的设计和优化提供理论和方法支持。

汽车底盘悬架系统的动力学建模与优化设计

汽车底盘悬架系统的动力学建模与优化设计作为汽车底盘中重要的一部分，悬架系统承担着车身支撑以及减震的重要功能。

一个优秀的悬架系统可以提供良好的操控性和驾驶舒适性，对汽车的性能和安全性有着至关重要的影响。

本文将探讨汽车底盘悬架系统的动力学建模与优化设计，旨在提升汽车悬架系统的性能。

一、悬架系统动力学建模悬架系统的动力学建模是优化设计的基础。

动力学建模的目的是描述悬架系统在不同工况下的运动规律和力学特性。

常用的悬架系统动力学模型包括质点模型、弹簧-阻尼-质量模型以及多体动力学模型等。

质点模型是最简单的悬架系统动力学模型，它基于质点运动学和动力学原理来描述悬架系统的运动规律。

质点模型可以用来分析悬架系统的振动特性和悬架与车身的相对运动。

弹簧-阻尼-质量模型是一种常用的悬架系统动力学模型，它把悬架系统看作是由弹簧、减震器和质量单元组成的动力学系统。

这种模型能够更加准确地描述悬架系统的力学特性，包括悬架系统的减震性能和下垂量等。

多体动力学模型是最复杂的悬架系统动力学模型，它考虑了悬架系统的多个部件之间的相互作用。

多体动力学模型可以有效地预测悬架系统在复杂路况下的运动规律和力学响应。

二、悬架系统优化设计基于悬架系统的动力学模型，可以进行悬架系统的优化设计。

悬架系统的优化设计旨在提升汽车的操控性、驾驶舒适性和安全性。

1. 悬架系统刚度与减震器调校悬架系统刚度对汽车的操控性和驾驶舒适性有着重要的影响。

较高的悬架系统刚度可以提高车辆的操控性能，但对驾驶舒适性会产生不利影响。

因此，在悬架系统的优化设计中，需要根据车辆的使用环境和性能要求来选择合适的悬架系统刚度。

减震器是悬架系统中起到减震功能的重要部件。

通过对减震器的调校，可以改善车辆在不同路况下的驾驶舒适性和操控性能。

减震器调校需要考虑悬架系统的刚度、减震器特性以及车辆的动力学特性等因素。

2. 悬架系统动态特性与操控性优化悬架系统的动态特性对车辆的操控性能有着重要的影响。

麦弗逊悬架仿真分析

麦弗逊悬架仿真分析一、本文概述随着汽车工业的飞速发展和消费者对车辆性能要求的不断提高，悬架系统作为车辆的重要组成部分，其设计优化和性能分析显得尤为关键。

麦弗逊悬架作为一种常见的独立前悬架类型，以其结构简单、紧凑且性能稳定的特点，被广泛应用于各类乘用车中。

本文旨在通过仿真分析的方法，对麦弗逊悬架的动态特性进行深入探讨，以期为悬架设计优化和车辆性能提升提供理论支持和实践指导。

本文首先将对麦弗逊悬架的基本原理和结构特点进行简要介绍，为后续分析奠定理论基础。

随后，将详细介绍仿真分析的方法论，包括模型的建立、边界条件的设定、仿真工况的选择等，以确保分析结果的准确性和可靠性。

在此基础上，本文将重点分析麦弗逊悬架在不同工况下的动态响应特性，如位移、速度、加速度等关键参数的变化规律，并探讨其对车辆操纵稳定性和乘坐舒适性的影响。

本文将对仿真结果进行总结，并提出针对性的优化建议，以期为麦弗逊悬架的设计改进和车辆性能的提升提供有益的参考。

通过本文的研究，不仅可以加深对麦弗逊悬架动态特性的理解，还可以为车辆悬架系统的优化设计和性能评估提供科学的方法和依据。

本文的研究方法和成果也可为其他类型悬架系统的仿真分析提供参考和借鉴。

二、麦弗逊悬架结构与工作原理麦弗逊悬架（McPherson Strut Suspension）是汽车工业中应用最为广泛的一种独立悬架形式。

其名称来源于其发明者，英国工程师约翰·麦弗逊（John Alexander McPherson）。

麦弗逊悬架以其结构紧凑、成本低廉、性能稳定等优点，在乘用车市场中占据了主导地位。

麦弗逊悬架主要由减震器、螺旋弹簧、下摆臂、转向节、轴承等部件组成。

减震器与螺旋弹簧组合在一起，构成了悬架的支柱，既起到了支撑车身的作用，又能够吸收路面冲击产生的振动。

下摆臂则连接车轮与车身，通过轴承与转向节相连，使得车轮可以相对于车身进行转向运动。

当车辆行驶在不平坦的路面上时，路面的起伏会引起车轮的上下跳动。

汽车麦弗逊前悬架动力学特性仿真分析

ｆｒａｃｆｍａｐｅｓｎｆｏｕｐｎｉｎ．ｏｍｎｅｏｃｈｒｏｒｎｔｓｓｅｓｏ
Ｋｅｏｄｓｍａｐｈｒｏｒｎｕｐｎｉｎ；ｙａｉｅｔｒＡＤＡＭＳ；ｉｕａｉｎａｄａａｙｉｙＷｒ：ｃｅｓｎｆｏｔｓｓｅｓｏｄｎｍｃｆａｕｅ；ｓｍｌｔｏｎｎｌｓｓ
统性能的调整方案。
关键词：弗逊前悬架；力学特性；ＤＭＳ仿真分析麦动ＡＡ；
中图分类号：４１１Ｕ６．文献标ａｙｉｆＶｅｃｅｎｍｃＳｍａｉｎａｄＡｎｌｓｓｏｈｉｌＭａｐｒｏｏｔＳｓｅｓｏｙｔｍｃｈｅｓｎＦｒｎｕｐｎｉｎＳｓｅ
ｐｎｉｎｓｓｅｗａｕｌ，ｉｌｔｄａｄａｓｓｄｂｉａａｌｌｗｈｅｒｖ１Ｔｈｈｓｓｈｄａｑｉｅｙａｉｅ — ｅｓｏｙｔｍｓｂｉｓｌａｅｎｎｙｅｙｕｓｎｇｐｒｌｅｅｌｔａｅ．ｅｔｅｉａｃｕｒｄｄｎｍｃｆａｔｕｔｅｆｒｍａｐｒｏｒｎｕｐｎｓｏｎｔｅｃｓｆａｔｍｏｉｅｕｎｉｆｒｗｈｅｌｂａｉｇｆｏｔｓｓｅｓｏｖ￣ｉａｕｒｏｃｈｅｓｎｆｏｔｓｓｅｉｎｉｈａｅｏｕｏｂｌｇｒｎｎｇ，ｏｅｅｒｎｎｕｐｎｉｎ，ｅｅｌｒ
２ＣｙｔｉｐｏｕｔｎｐａｔｎＬａｈｉｅｆｅｒｈｎ，ａｎ１４１，ｈｎ）．ｉｕｏｏｒｄｃｏｌｎｉｉｅＯｌｌｏｔＣｉａＰ￣ｉ２００ＣｉａｕｌｉｏｉｆｄＰｏ

基于adams的汽车前悬架仿真分析及优化方法研究

基于adams的汽车前悬架仿真分析及优化方法研究1 汽车前悬架仿真分析的重要性汽车的前悬架是一种复杂的动态系统，它将车身的旋转与轮胎的行程，弹簧吸收力以及避震器的作用等多种运动效应联系起来，通过调控不同的参数，以达到最佳的舒适性和操控性能。

Adams是一款功能强大的仿真设计分析软件，它可以用于汽车前悬架结构及动力学行为仿真分析，帮助设计者准确评估结构及组态、求解悬架各部件以及操控器的参数。

因此，在汽车前悬架开发中，仿真分析起着至关重要的作用。

2 基于Adams的汽车前悬架仿真分析使用Adams对汽车前悬架进行仿真分析，首先需要构建一个汽车前悬架的建模模型，包括弹簧装置、减避震器、转向拉杆、转向控制装置和车轮等部件。

然后根据实验数据计算出各个部件的参数，并采用Adams表达式计算机模型进行拟合，将实验中获取的力学、振动和减震参数转换为Adams有效参数，并将其写入Adams 模型中。

可以在此基础上，使用Adams的非线性动态分析研究不同参数下的悬架行为，针对不同路面情况，求解悬架真实的动态行为和性能，以及前悬架与胎压和负载重选择的关系。

最后通过根据实验数据、对比测量结果和仿真结果，验证仿真模型的准确性，为未来实际汽车前悬架设计提供参考。

3 基于Adams的汽车前悬架优化方法使用Adams建立完整的前悬架模型后，还可以进一步采用优化技术，对汽车前悬架进行优化设计。

通常，优化设计是一个复杂的迭代过程，在每一次迭代中，根据一组预先定义的指标，改变模型参数，使得模型的行为能够趋于最优状态。

基于Adams的优化方法可以更加直观的发现模型参数之间的关系，例如可以确定悬架的结构参数（如悬架弦长、弹簧和阻尼器尺寸），以获得最佳的悬架行为和性能。

此外，使用Adams优化设计能够更好地控制汽车前悬架结构的属性和性能，它可以以几乎任何形式对任何属性进行优化，提高汽车的安全性和舒适性。

4 总结Adams作为一种实用的动态仿真设计和优化工具，在汽车前悬架设计开发中发挥着不可替代的作用。

ADAMS悬架分析

ADAMS悬架分析简介ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是一种用于多领域动力学仿真分析的软件工具，常被用于悬架系统的分析和优化。

在本文档中，我们将使用ADAMS来进行悬架系统的分析，并探讨如何通过ADAMS优化悬架系统的性能。

悬架系统简介悬架系统是将车身与车轮连接的重要部件，它能够提供优秀的悬挂性能，保证车辆在行驶过程中的舒适性和稳定性。

一个典型的悬架系统通常由几个关键组件构成，包括弹簧、减震器、控制臂等。

这些组件共同协作，通过控制车轮的运动来吸收和减轻由路面不平所带来的冲击力，使车辆能够在不稳定和恶劣的路况下保持稳定。

ADAMS悬架分析步骤1.建立模型：首先，我们需要使用ADAMS建立悬架系统的模型。

在ADAMS中，模型的建立可以通过绘制曲线、选择组件等方式进行。

2.定义初始条件：在分析之前，我们需要设置一些初始条件，包括车辆的质量、减震器的刚度和阻尼等。

这些初始条件将对悬架系统的性能产生影响。

3.进行仿真：接下来，我们可以通过ADAMS进行悬架系统的仿真。

在仿真过程中，ADAMS将根据模型和初始条件计算车辆在不同路况下的运动，并输出相应的结果。

4.分析结果：在仿真结束后，我们可以对仿真结果进行分析。

通过分析结果，我们可以了解悬架系统在不同路况下的性能表现，如悬挂行程、车轮的运动轨迹等。

5.优化悬架系统：根据分析结果，我们可以对悬架系统进行优化。

优化的目标可以是提高悬挂行程、减少车身的倾斜、降低车轮的压力等。

通过ADAMS的优化工具，我们可以调整悬架系统的参数，以达到优化的目标。

ADAMS优化工具ADAMS提供了一系列强大的优化工具，可以帮助用户对悬架系统进行参数优化。

其中最常用的优化工具包括参数扫描、响应曲面优化和遗传算法优化。

•参数扫描：参数扫描工具可以帮助用户对悬架系统的参数进行扫描，找到最佳的参数组合。

用户可以设置扫描的范围和步长，ADAMS将自动计算不同参数组合下的性能指标，并输出最佳的参数组合。

基于SIMULINK悬架系统动力学仿真分析

基于SIMULINK悬架系统动力学仿真分析悬挂系统是车辆动力学中非常关键的一个部分，它对提高汽车的行驶稳定性和乘坐舒适性有着重要的作用。

在汽车设计和开发过程中，悬挂系统的性能评估通常需要进行系统动力学仿真分析。

基于SIMULINK的悬挂系统动力学仿真分析可以有效地预测和评估悬挂系统在不同工况下的性能。

悬挂系统的主要任务是将车轮与车身连接起来，同时能够减少路面不平度对车身的影响。

在悬挂系统中，主要包括弹簧、减震器和悬挂杆等组成部分。

弹簧起到支撑车身和保持车轮与路面接触的作用，减震器则用于消除车身由路面不平度引起的振动，并提供对车身姿态的控制。

悬挂杆则用于连结车轮与车身。

在进行悬挂系统动力学仿真分析前，需要首先确定悬挂系统的参数，包括弹簧刚度、减震器阻尼、悬挂杆刚度等。

这些参数可以通过实验或者模型计算得到。

在悬挂系统分析时，可以考虑不同工况下的路面激励，例如障碍物冲击、转向、加速和刹车等。

在SIMULINK中建立悬挂系统的动力学模型时，主要考虑以下几个方面：1.悬挂系统的约束条件：悬挂系统在运动中要满足一定的约束条件，例如车轮与车身的相对运动不能脱离一定范围。

在模型中，可以使用约束块来实现这些约束条件。

2.路面输入信号：通常通过使用数字信号发生器模块产生路面输入信号，可以根据需要设置不同的路面类型和激励频率。

3.悬挂系统参数模型：根据实际悬挂系统的参数，建立相应的数学模型。

可以使用传输函数模块来表示弹簧和减震器的特性，使用刚度和阻尼系数来描述。

4.车辆模型：悬挂系统是车身和车轮之间的连接，因此需要建立车辆模型。

可以使用多体模块来建立车身和车轮的动力学关系，并考虑其质量、惯性矩阵和阻尼系数等参数。

5.结果分析和评估：仿真完成后，可以通过对输出信号进行分析来评估悬挂系统的性能。

常见的性能指标包括车辆的悬挂系统响应、抗滚动性能和路面舒适性等。

总之，基于SIMULINK的悬挂系统动力学仿真分析可以为悬挂系统的设计和优化提供重要的参考。

基于多体动力学的汽车平顺性仿真分析及悬架参数优化

基于多体动力学的汽车平顺性仿真分析及悬架参数优化1. 本文概述随着汽车工业的迅速发展，汽车的安全性和舒适性已成为消费者选择汽车的重要因素。

汽车平顺性，作为衡量汽车舒适性的关键指标，直接关系到乘客的乘坐体验。

在汽车设计过程中，对汽车平顺性的仿真分析和悬架参数的优化显得尤为重要。

本文旨在通过多体动力学（MBD）仿真技术，对汽车在不同路面条件下的平顺性进行深入分析，并通过优化悬架参数，提升汽车的平顺性能。

本文首先介绍了多体动力学的基本原理，并详细阐述了其在汽车平顺性仿真分析中的应用。

接着，本文构建了一个基于多体动力学的汽车平顺性仿真模型，该模型能够模拟汽车在不同路面条件下的动态响应。

通过仿真实验，本文分析了不同路面激励对汽车平顺性的影响，并识别了影响汽车平顺性的关键因素。

在仿真分析的基础上，本文进一步探讨了悬架参数对汽车平顺性的影响。

通过改变悬架的刚度、阻尼等参数，本文分析了悬架参数变化对汽车平顺性的影响规律。

基于仿真结果，本文采用优化算法对悬架参数进行了优化，以提高汽车的平顺性能。

本文的研究不仅有助于深入理解汽车平顺性的影响因素，而且为汽车悬架参数的设计和优化提供了理论依据。

通过本文的研究，可以为汽车设计提供有益的参考，提升汽车的舒适性和市场竞争力。

2. 多体动力学理论基础多体动力学（MBD）是研究由多个刚体和柔体组成的系统在力的作用下的运动和动力学的学科。

在汽车工程领域，多体动力学方法被广泛应用于汽车动力学仿真，特别是在汽车平顺性分析和悬架参数优化方面。

本节将介绍多体动力学的基本原理和关键概念，为后续的汽车平顺性仿真分析提供理论基础。

多体动力学系统由多个刚体和柔体组成，它们通过关节或其他连接方式相互连接。

每个刚体或柔体都有其自身的质量、惯性和几何属性。

系统中的力可以来自外力，如重力、摩擦力、空气阻力等，也可以来自连接体之间的相互作用力，如弹簧力、阻尼力等。

多体动力学的基本原理基于牛顿欧拉方程，包括牛顿第二定律和欧拉运动方程。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

２００８焦
２．３转向角、轮距变化量转向角：在车轮跳动过程中，方向盘固定，由于
转向拉杆的作用，左右车轮会产生绕主销的转动，从而使左右车轮产生转向角。一般要求将该转角控制在一定范围内，否则不仅影响汽车的操纵稳定性，而且会加剧轮胎的磨损。图９所示为转向角变化曲线，可见，转向角变化稍微过大，可进一步进行优化。
（南昌大学机电工程学院，江西南昌３３００３１）
摘要：利用ＡＤＡＭＳ／Ｃａｒ整车设计软件包建立了该悬架系统动力学模型，选取“两侧车轮同向跳动”工况进行仿
真，在ＡＤＡＭｓ／ＰｏｓｔＰｒｏｃｅｓｓｏｒ后处理模块中分析了车轮上下跳动过程中参数变化对悬架性能的影响，总结出该型车
设计中存在的缺陷，优化了不符合设计要求的参数，使前束角、主销内倾角及转向角达到理想值。研究结果表明：
设计时希望在车轮跳动时前束角不变或变化幅度较小。前束变化的较理想特性值为：前轮上跳时，为零至负前束（一０．５０／５０ｔｏｎｉ）。图６为前轮上跳时，前束变化值为０—０．５。／５０ｉ／ｌｍ，不满足设计要求。
－５０．０
－２５．０
０．０
Ｌｅｎ对ｈ／ｍｍ
２５．Ｏ

５０．Ｏ
图５前轮外倾角变化曲线Ｆｉｇ．５Ｖａｒｉａｔｉｏｎａｌｃｕｒｖｅｏｆｃａｍｂｅｒａｎｇｌｅ
利用Ａｄａｍｓ／Ｃａｒ预测悬架性能简洁、方便且经济，仿真结果可用于指导悬架设计和参数优化。
关键词：麦弗逊悬架；动力学分析；仿真；优化
中图分类号：Ｕ４６１．１
文献标识码：Ａ
ＴｈｅＤｙｎａｍｉｃＳｉｍｕｌａｔｉｏｎＡｎｄＡｎａｌｙｓｉｓｏｆＶｅｈｉｃｌｅＦｒｏｎｔＳｕｓｐｅｎｓｉｏｎＳｙｓｔｅｍ
有：转向横拉杆内点（ｔｉｅｒｏｄ＿ｉｎｎｅｒ＿ｚ），转向横拉杆外点（ｔｉｅｒｏｄ—ｏｕｔｅｒ—Ｚ），下摇臂球头销（１ｅａ—ｏｕｔｅｒ—
Ｙ）‘７－ｓ］。针对上述问题，在保持整体布局不变的前提下，将转向横拉杆内点向上调整３０ｍｍ，将转向横拉杆外点向上调整２０ｍｍ，将下摇臂球头销向上调整１０ｍｍ，再次进行仿真分析，并将两次仿真曲线放在同一坐标下进行对比，结果如图１１一图１３。图中，实线和虚线分别代表参数改动前和改动后的结果。可以看出，优化后前束角明显减小，基本达到理想值；主销内倾角进一步减小；左右轮的转向角变化幅值改善明显。
第３０卷第１期２００８年３月
南昌大学学报·工科版ＪｏｕｒｎａｌｏｆＮａｎｃｈａｎｇＵｎｉｖｅｒｓｉｔｙ（Ｅｎｇｉｎｅｅｒｉｎｇ＆Ｔｅｃｈｎｏｌｏｇｙ）
文章编号：１００６—０４５６（２００８）Ｏｌ—００４９—０４
Ｖ０１．３０Ｎｏ．１Ｍａｒ．２００８
汽车前悬架系统动力学仿真与分析
钱尼君，黄菊花，张庭芳
２．１前轮定位角２．１．１主销内倾角
主销内倾能使主销偏距减小，从而可减少转向时驾驶员加在方向盘上的力，使转向操纵轻便，同时也可减少从转向轮传到方向盘上的冲击力。在车轮跳动时，若主销内倾角变化过大，将会使转向沉重，加速轮胎磨损。实际设计时，大致范围为：７０—１３。。现代汽车主销内倾角有明显增大的趋势。如奥迪１００和上海桑塔纳轿车的主销内倾角为１４．２。，捷达为１４“引。图３为主销内倾角随车轮跳动的变化曲线。由图可以看出，主销内倾角的变化范围为１４．３。一１７．５０，可进一步进行优化。
作者简介：钱尼君（
一），男，硕士研究生；通讯作者：黄菊花（１９６２一），女，教授，博士，博士生导师。
．ｃｏｍ１９．８ｃｉ３１．
ｈｕａｎｇｊｕｈｕａｌ＠ｙａｌｌｏｏ
万方数据
·５０·
南昌大学学报·工科版
２００８年
地受力，延长减震器的寿命并满足使用性能要求，在布置上采用主销中心线、减震器中心线以及弹簧中心线不共线的形式。这一布置形式决定了其运动规律与其它形式的悬架系统的不同。一般在其它悬架系统结构中，对应于不同的车轮跳动位置，各点至主销中心的距离不变，而在三线不共线的麦弗逊悬架系统中，对应于不同的车轮跳动位置，各点至主销中心线的距离是变化的忙。Ｊ。
ｇｕｉｄｅｓｕｓｐｅｎｓｉｏｎｄｅｓｉｇｎａｎｄｐａｒａｍｅｔｅｒｓｏｐｔｉｍｉｚａｔｉｏｎ．
ＫｅｙＷｏｒｄｓ：ｍａｃｐｈｅｒｓｏｎｓｕｓｐｅｎｓｉｏｎ；ｄｙｎａｍｉｃａｎａｌｙｓｉｓ；ｓｉｍｕｌａｔｉｏｎ；ｏｐｔｉｍｉｚａｔｉｏｎ
车辆悬架系统是车架与车桥之间连接和传力装逊悬架系统进行了动力学建模、仿真，对前轮定位参
ＱＩＡＮＮｉＳｕｎ，ＨＵＡＮＧＪｕ—ｈｕａ，ＺＨＡＮＧＴｉｎｇ—ｆａｎｇ
（ＳｃｈｏｏｌｏｆＭｅｃｈａｎｉｃａｌａｎｄＥｌｅｃｔｒｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＮａｎｃｈａｎｇＵｎｉｖｅｒｓｉｔｙ，Ｎａｎｃｈａｎｇ３３００３１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎｔｒｏｄｕｃｅｄｔｈｅｓｔｒｕｃｔｕｒｅｃｈａｒａｃｔｅｒｉｓｔｉｃｏｆａｆｉ＇ｏｎｔｍａｃｐｈｅｒｓｏｎｓｕｓｐｅｎｓｉｏｎｓｙｓｔｅｍｏｆｓｏｍｅｔｙｐｉｅＭｖｅｈｉ－ｃｌｅ，ｂｕｉｌｔｔｈｅｄｙｎａｍｉｃｍｏｄｅｌｏｆｔｈｅｓｕｓｐｅｎｓｉｏｎｓｙｓｔｅｍｂｙｕｓｉｎｇｔｈｅｆｕｌｌ·ｗｅｈｉｃｌｅｄｅｓｉｇｎｓｏｆｔｗａｒｅｐａｃｋａｇｅＡＤＡＭＳ／Ｃａｒ，ｓｉｍｕｌａｔｅｄｔｈｅｆｒｏｎｔｓｕｓｐｅｎｓｉｏｎｗｉｔｈｔｈｅｃａｓｅｏｆ“ｐａｒａｌｌｅｌｗｈｅｅｌｔｒａｖｅｌ”，ａｎａｌｙｚｅｄｔｈｅｉｎｆｌｕｅｎｃｅｏｆｐａｒａｍｅｔｅｒｓｖａｒｉａｔｉｏｎｏｎｓｕｓｐｅｎｓｉｏｎ’ＳｐｅｒｆｏｒｍａｎｃｅｗｈｅｎｗｈｅｅｌｓｊｕｍｐｉｎｇｕｐａｎｄｄｏｗｎｕｎｄｅｒＡＤＡＭＳ／ｐｏｓｔｐｒｏｃｅｓｓｏｒ，ｓｕｍｍｅｄｕｐｔｈｅｄｅｓｉｇｎｂｕｇｓ，ｏｐｔｉｍｉｚｅｄｔｈｅｐａｒａｍｅｔｅｒｓｆａｌｌｉｎｇｓｈｏｒｔｏｆｔｈｅｄｅｓｉｇｎｒｅｑｕｉｒｅｍｅｎｔｓｔｏｍａｋｅｔｈｅｔｏｅａｎｇｌｅ，ｔｈｅｋｉｎｇｐｉｎｉｎｃｌｉｎａｔｉｏｎａｎｇｌｅａｎｄｔｈｅｓｔｅｅｒｉｎｇａｎｄｅｍｅｅｔｔｈｅｉｄｅａｌｖａｌｕｅｓ．Ｔｈｅｓｔｕｄｙｉｎｄｉｃａｔｅｓｔｈａｔｉｔｉｓｓｉｍｐｌｅ，ｃｏｎｖｅｎ－ｉｅｎｔａｎｄｅｃｏｎｏｍｉｃｔｏｐｒｅｄｉｃｓｕｓｕｐｅｎｓｉｏｎ’Ｓｐｅｒｆｏｒｍａｎｃｅｗｉｔｈａｄａｍｓ／ｃａｒａｎｄｔｈｅｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓｃａｎｂｅｕｓｅｄｔｏ
文件一ＭＤＩ—ＳＵＳＰＥＮＳＩＯＮ—ＴＥＳＴＲＩＧ，并将其与悬架系统进行装配，构成动力学仿真模型㈨。
该悬架系统关键点的硬点坐标如表ｌ所示。
Ｔａｂ．１
表１悬架硬点坐标
Ｈａｒｄｐｏｉｎｔｃｏｏｒｄｉｎａｔｅｏｆｔｈｅｓｕｓｐｅｎｓｉｏｎ
图２麦弗逊前悬架系统动力学仿真模型Ｆｉｇ．２Ｄｙｎａｍｉｃｓｉｍｕｌａｔｉｏｎｍｏｄｅｌｏｆｔｈｅｆｒｏｎｔ
矩，使汽车具有良好的行驶稳定性。当车轮随载荷变化而发生跳动时，如果主销后倾角出现大的变化，则回正力矩将出现过大或过小的现象，使汽车的操纵稳定性恶化。主销后倾角对转向时的车轮外倾变化影响较大。假如主销后倾角设计较大，则外侧转向轮的外倾角会向负方向变化。因此，当前轮主销后倾角较大时，需增加前轮转向所必须的横向力，以抵消外倾推力，这将导致不足转向能力较弱，最大横向加速度会增大。一般认为２。一３。是合理的范围。图５为车轮跳动时主销后倾角的变化曲线。由图４可见，当车轮在士５０ｍｍ跳动时，主销后倾角的变化范围为０．６５０—１．３５０，满足设计要求。
通过各个零件之间的约束关系，可以计算麦弗逊悬架的自由度数为３，即车轮绕着车轴的转动、车轮绕主销的转动和车轮的上下跳动。根据设计提出的麦弗逊悬架建立的３Ｄ模型如图１所示。
图１麦弗逊悬架３Ｄ模型Ｆｉｇ．１３ＤｍｏｄｅｌｏｆＭａｃＰｈｅｒｓｏｎｓｕｓｐｅｎｓｉｏｎ
在ＡＤＡＭＳ／Ｃａｒ中，调用麦弗逊悬架模板文件建立悬架动力学模型，为了仿真需要，调用转向子系统模板文件ＭＤＩ—ＦＲＯＮＴ—ＳＴＥＥＲＩＮＧ．ｓｕｂ与激振台
ＭａｃＰｈｅｒｓｏｎｓｕｓｐｅｎｓｉｏｎｓｙｓｔｅｍ
２麦弗逊前悬架系统动力学仿真与分析
本典型车采用的轮胎规格为１８５Ｒ１５Ｃ一８ＰＲ，车体重心高度为８１９ｍｍ，轴距为３５７０ｍｍ。仿真选用两侧车轮同向跳动方式进行仿真，设置仿真步为１００。上下激振位移为５０ａｍ来研究前悬架跳动过程中主要性能参数的变化规律。仿真计算完毕，检查构件间无干涉现象，进入ＡＤＡＭｓ／ＰｏｓｔＰｒｏｃｅｓｓｏｒ后处理模块分析车轮上下跳动过程中参数变化对悬架性能的影响。
时互不影响，而且由于悬架质量较轻，缓冲与减震能上下方向的振动，并可以用减震器的行程及松紧，来
力很强，乘坐舒适，各项指标都优于非独立式悬架。
设定悬架的软硬及性能。
根据需要，作者在ＡＤＡＭＳ／Ｃａｒ中对该前麦弗
该悬架系统的一大特点是：为了保证系统合理
收稿日期：２００７—１１一０１
基金项目：江西省自然科学基金资助项目（０５１２０１３）
一已 ≈ 备《
图４主销后倾角变化曲线
Ｆｉｇ．４Ｖａｒｉａｔｉｏｎａｌｃｕｒｖｅｏｆｃａｓｔｅｒａｎｇｌｅ
２．１．３前轮外倾角除主销内倾角和后倾角两个角度保证车辆直线
行驶的稳定性外，前轮外倾角也具有定位作用。如果空车时车轮的安装正好垂直于路面，则满载时，车桥将因承载变形，而可能出现车轮内倾。这将加速汽车轮胎的偏磨。另外，路面对车轮的垂直反作用力沿轮毂的轴向分力将使轮毂压向轮毂外端的小轴承，加重了外端小轴承及轮毂紧固螺母的负荷，降低它们的使用寿命。因此，为了使轮胎磨损均匀和减轻轮毂外轴承的负荷，安装车轮时预先使车轮有一定的外倾角，以防止车轮内倾。同时，车轮有了外倾角也可以与拱形路面相适应。但是外倾角也不宜过大，否则也会使轮胎产生偏磨损。为防止车轮出现过大的不足转向或过渡转向趋势，一般希望车轮在上下跳动５０ｍｍ的范围内，外倾角一般在１０左右变化。图５为左右车轮同步上下跳动时车轮外倾角的变化曲线。可以看出，在车轮上跳过程（横坐标一５０—０ｍｍ）中，车轮外倾角在Ｏｏ—１．５。之间变化，满足设计要求。２．１．４前轮前束角
