土木工程结构试验与检测-推荐下载
《工程测试与结构试验》试卷及答案
A.长度[L]、应变[ ]、时间[T] B.长度[L]、应力[ ]、时间[T]
C.长度[L]、弹性模量[E]、质量[M] D.长度[L]、时间[T]、质量[M]
6、一简支梁受均布荷载q作用，模型设计时采用几何相似常数 ，模型材料与原型相同，即 ，试验要求模型跨中最大挠度与原型相同（ ）即 ，则均布荷载q的相似常数 应为（D）。
2、选用量测仪器时，要先对被测值进行估算，一般应使最小刻度值不大于最大被测值的（D）。
A.20% B.15% C.10% D.5%
3、结构试验中用分配梁传递荷载的下列装置中，不正确的是（B）
4、工程结构的模型试验与实际尺寸的足尺结构相比，不具备的特点是（A）。
A.适用性强B.经济性强C.针对性强.D数据准确
《土木工程结构试验与检测》
一、名词解释（ ）
1、几何相似：模型与原结构之间所有对应部分的尺寸都成比例。
2、量程：仪器能测量的最大输入量与最小输入量之间的范围称为仪表的量程。
3、工程结构静载试验：是对结构施加静力荷载以模拟结构工作状态。
4、回弹法：用回弹仪弹击混凝土表面时，由仪器内部的重锤会谈能量的变化，反映混凝土表面的不同硬度，此法称之为回弹法。
（4）检查全体试验人员的工作情况，使他们熟悉自己的任务和职责以保证试验工作正常进行。（2分）
2、回弹法的基本原理是什么？
答：回弹法的基本原理是使用回弹仪的弹击拉簧驱动仪器内的弹击重锤，通过中心导杆，弹击混凝土表面，并测得重锤反弹的距离，以反弹距离与弹簧初始长度之比为回弹值R，由它与混凝土强度的相关关系推定混凝土强度。（8分）
C.低周反复加载静力试验是指对试件施加非周期性的反复荷载
土木工程结构试验与检测
研究性试验：验证结构设计的某一理论，或验证各种科学的判断、推理、假设及概念的正确性，或者为了创造某种新型结构体系及计算理论，而系统地进行的试验研究。
静力试验：所谓“静力”一般是指试验过程中，结构本身运动均加速度效应（惯性力效应）可以忽略不计。
单调静力荷载试验：试验荷载逐渐单调增加到结构破坏或预定的状态目标，研究结构受力性能的试验。
拟静力试验：也叫低周期反复荷载试验或伪静力试验。
利用加载系统对结构施加逐渐增大的反复作用荷载或交替变化的位移，使结构或构件受力的历程与结构在地震作用下的受力历程基本相似，属于结构抗震试验方法，但其加载速度远低于实际结构在地震作用下所经历的变形速度。
结构动力试验主要包括：①动荷载的特性试验方法：直接测定法、间接测定法、比较测定法。
②结构动力特性试验；③结构的动力反应试验；④模拟振动地震台试验；⑤风洞试验；⑥疲劳试验。
实体试验和模型试验；试验室试验和现场试验；非破坏性试验和破坏性试验。
结构检测：是为了评定结构工程的质量或鉴定既有结构的性能等所实施的检测工作。
研究性试验包括哪几个阶段？设计阶段→准备阶段→实施阶段→总结阶段。
试验阶段试验加载图式：试验荷载在试验结构构件上的布置（包括荷载类型和分布情况）称为加载图示。
试验装置：①试验装置应有足够的刚度，在最大的试验荷载作用下，应有足够承载力（包括疲劳强度）和稳定性。
②试验结构构件的跨度、支撑方式、支撑等条件和受力状态应符合设计计算简图，且在整个试验过程中保持不变。
③试验装置要满足构件的边界条件和受力变形的真实状态，且不应分担试验结构构件承受的试验荷载和不应阻碍结构构件变形的自由发展。
④应满足试件就位支撑、荷载设备安装、试验荷载传递和试验过程的正常工作要求。
加载制度：是指试验进行期间荷载与时间的关系。
测点的选择与布置：用仪器对结构或构件进行内力、变形等参数的量测时，测点的选择与布置应满足以下原则。
仪器选择与测读原则：①选择的仪器，必须能满足试验所需的精度与量程要求。
土木工程试验与检测考试题题库
土木工程试验与检测考试题题库土木工程试验与检测（一）一、填空题（每空1分，共15分）1．结构检测方法按其检测方法的不同可分为非破损检测法、半破损检测法、破损检测法。
2.超声波检测混凝土裂缝的方法有平测法、对测法、斜测法。
3.防止钢筋锈蚀最重要的措施是增加混凝土的密实性和混凝土的保护层厚度。
4.在砌体结构检测中，当采用原位轴压法、扁顶法、原位单剪法、筒压法时，要求每个测区的测点数不应少于 1 个。
5. 在单桩竖向静载荷试验中，当采用慢速维持荷载法时，每级加载为预估极限荷载的 1/10-1/15 。
6. 对钢结构强度及变形的检测，常用的有电测法、机测法和表面硬度法。
7. 静力载荷试验目的是确定地基土的临塑荷载、极限荷载，为评定地基土的承载力提供依据和估算地基土的变形模量。
8.影响钢筋混凝土结构耐久性的最关键问题是钢筋锈蚀。
二、名词解释（每题5分，共25分）1.非破损检测法答：所谓非破损检测法，是以某些物理量与混凝土标准强度之间得相关性位基本依据，在不破损混凝土结构的前提下，测得混凝土某些物理特性，并按相关关系推算出混凝土得特征强度作为检测结果。
2. 混凝土碱骨料反应答：混凝土的碱骨料反应是指混凝土中水泥、外加剂、掺合料和拌合水中的可溶性碱（钾、钠）溶于混凝土孔隙中，与骨料中的活性成分（活性氧化硅）在混凝土硬化后逐渐发生的一种化学反应，反应生成物吸水膨胀，使混凝土产生膨胀压力，导致混凝土开裂和强度降低，严重时会导致混凝土完全破坏的现象。
3. 混凝土的冻融破坏答：混凝土冻融破坏是指在水饱和或潮湿状态下，由于混凝土正负变化，建筑物的已硬化混凝土内部孔隙水结冻膨胀，溶解松弛，产生疲劳应力，造成混凝土由表及里逐渐剥蚀的破坏现象。
4. 回弹法答：回弹法是指在结构或构件混凝土上测得其回弹值和碳化深度来评定该结构或构件混凝土强度的非破损检测方法。
5. 静力载荷试验答：静力载荷试验是指在拟建建筑物场地上，在挖至设计的基础埋置深度的平整坑底放置一定规格的方形或圆形承压板，在其上逐级施加荷载，测定相应荷载作用下地基土的稳定沉降量，分析研究地基土的强度与变形特性，求得地基容许承载力与变形模量等力学数据。
2023年土木工程试验与检测考试题题库
土木工程试验与检测（一）一、填空题（每空1分, 共15分）1. 构造检测措施按其检测措施旳不一样可分为非破损检测法、半破损检测法、破损检测法。
2.超声波检测混凝土裂缝旳措施有平测法、对测法、斜测法。
3.防止钢筋锈蚀最重要旳措施是增长混凝土旳密实性和混凝土旳保护层厚度。
4.在砌体构造检测中, 当采用原位轴压法、扁顶法、原位单剪法、筒压法时, 规定每个测区旳测点数不应少于 1 个。
5.在单桩竖向静载荷试验中, 当采用慢速维持荷载法时, 每级加载为预估极限荷载.1/10-1/1. 。
6.对钢构造强度及变形旳检测, 常用旳..电测.... 机测..和表面硬度法。
7.静力载荷试验目旳是确定地基土旳临塑荷载、极限荷载，为评估地基土..承载..提供根据和估算地基土..变形模..。
8.影响钢筋混凝土构造耐久性旳最关键问题. 钢筋锈. 。
二、名词解释（每题5分, 共25分）1.非破损检测法答：所谓非破损检测法, 是以某些物理量与混凝土原则强度之间得有关性位基本根据, 在不破损混凝土构造旳前提下, 测得混凝土某些物理特性, 并按有关关系推算出混凝土得特性强度作为检测成果。
2.混凝土碱骨料反应答：混凝土旳碱骨料反应是指混凝土中水泥、外加剂、掺合料和拌合水中旳可溶性碱（钾、钠）溶于混凝土孔隙中, 与骨料中旳活性成分（活性氧化硅）在混凝土硬化后逐渐发生旳一种化学反应, 反应生成物吸水膨胀, 使混凝土产生膨胀压力, 导致混凝土开裂和强度减少, 严重时会导致混凝土完全破坏旳现象。
3.混凝土旳冻融破坏答：混凝土冻融破坏是指在水饱和或潮湿状态下, 由于混凝土正负变化, 建筑物旳已硬化混凝土内部孔隙水结冻膨胀, 溶解松弛, 产生疲劳应力, 导致混凝土由表及里逐渐剥蚀旳破坏现象。
4.回弹法答: 回弹法是指在构造或构件混凝土上测得其回弹值和碳化深度来评估该构造或构件混凝土强度旳非破损检测措施。
5.静力载荷试验答：静力载荷试验是指在拟建建筑物场地上, 在挖至设计旳基础埋置深度旳平整坑底放置一定规格旳方形或圆形承压板, 在其上逐层施加荷载, 测定对应荷载作用下地基土旳稳定沉降量, 分析研究地基土旳强度与变形特性, 求得地基容许承载力与变形模量等力学数据。

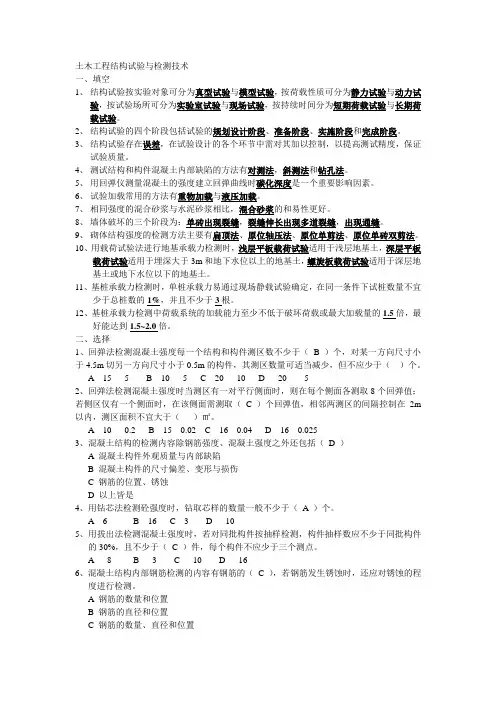

土木工程结构试验与检测技术
土木工程结构试验与检测技术一、填空1、结构试验按实验对象可分为真型试验与模型试验，按荷载性质可分为静力试验与动力试验，按试验场所可分为实验室试验与现场试验，按持续时间分为短期荷载试验与长期荷载试验。
2、结构试验的四个阶段包括试验的规划设计阶段、准备阶段、实施阶段和完成阶段。
3、结构试验存在误差，在试验设计的各个环节中需对其加以控制，以提高测试精度，保证试验质量。
4、测试结构和构件混凝土内部缺陷的方法有对测法，斜测法和钻孔法。
5、用回弹仪测量混凝土的强度建立回弹曲线时碳化深度是一个重要影响因素。
6、试验加载常用的方法有重物加载与液压加载。
7、相同强度的混合砂浆与水泥砂浆相比，混合砂浆的和易性更好。
8、墙体破坏的三个阶段为：单砖出现裂缝，裂缝伸长出现多道裂缝，出现通缝。
9、砌体结构强度的检测方法主要有扁顶法、原位轴压法、原位单剪法、原位单砖双剪法。
10、用载荷试验法进行地基承载力检测时，浅层平板载荷试验适用于浅层地基土，深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土，螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。
11、基桩承载力检测时，单桩承载力易通过现场静载试验确定，在同一条件下试桩数量不宜少于总桩数的1%，并且不少于3根。
12、基桩承载力检测中荷载系统的加载能力至少不低于破坏荷载或最大加载量的1.5倍，最好能达到1.5~2.0倍。
二、选择1、回弹法检测混凝土强度每一个结构和构件测区数不少于（ B ）个，对某一方向尺寸小于4.5m切另一方向尺寸小于0.5m的构件，其测区数量可适当减少，但不应少于（）个。
A15 5 B 10 5 C 20 10 D 20 52、回弹法检测混凝土强度时当测区有一对平行侧面时，则在每个侧面各测取8个回弹值；若侧区仅有一个侧面时，在该侧面需测取（ C ）个回弹值，相邻两测区的间隔控制在2m 以内，测区面积不宜大于（）㎡。
A10 0.2 B 15 0.02 C 16 0.04 D 16 0.0253、混凝土结构的检测内容除钢筋强度、混凝土强度之外还包括（ D ）A混凝土构件外观质量与内部缺陷B 混凝土构件的尺寸偏差、变形与损伤C 钢筋的位置、锈蚀D 以上皆是4、用钻芯法检测砼强度时，钻取芯样的数量一般不少于（A）个。
土木工程结构试验与检测论文
土木工程结构试验与检测论文首先，结构试验与检测是指通过对结构的实际力学性能进行测试和测量来获取其力学特性和承载能力的方法。
它是土木工程设计和施工的重要环节，旨在确保结构的安全可靠性。
结构试验与检测主要包括物理试验、数值模拟和现场监测三种方法。
其中，物理试验是通过对结构模型或样品进行加载和观测来获取数据；数值模拟是借助计算机软件对结构进行建模和仿真，以模拟结构的受力行为；现场监测是利用传感器和仪器对实际结构进行实时监测和数据采集。
其次，结构试验与检测的方法是多种多样的。
在物理试验方面，常用的方法包括静力试验、动力试验、破坏试验和极限荷载试验。
静力试验是通过加载并测量结构的位移、应变和应力来评估其受力性能；动力试验是通过对结构施加动态载荷来研究结构的振动特性和动力响应；破坏试验是为了评估结构的破坏机制和抗震能力，通常采用超静定试验或随机加载试验；极限荷载试验是为了确定结构的承载能力和极限状态，通常采用逐次增加荷载的方法进行。
在数值模拟方面，常用的方法包括有限元法、无限元法和边界元法等。
这些方法可以有效地模拟结构的力学行为和响应。
最后，结构试验与检测在土木工程中具有广泛的应用。
它不仅可以用于结构设计和优化，还可以用于检测和评估已有结构的安全性能。
在结构设计方面，试验与检测可以通过提供精确的力学数据和实际的工程性能来指导设计过程，确保结构的稳定性和安全性。
在结构检测方面，试验和检测可以用于评估结构的健康状况、监测结构的变形和病害，并提供及时的结构保养和维护建议。
此外，结构试验与检测还可以用于研究和验证新的结构材料和技术，提高结构的抗震性能和节能性能。
综上所述，土木工程结构试验与检测是一项关键的研究内容，它通过实验和检测的方法来验证和评估结构的力学性能和安全性。
它不仅具有重要的理论意义，还具有广泛的实际应用。
在未来的研究中，我们可以进一步探索新的试验方法和检测技术，提高结构试验与检测的精度和效率，并将其应用于更多的实际工程中，促进土木工程的发展和进步。
《结构试验与检测加固》实验教学大纲
《结构试验与检测加固》实验教学大纲课程名称：结构试验与检测加固英文名称：Experimental and Detection Techniques in Civil Engineering Structures实验课程编号：课程性质：专业课课程属性：土木类必修教材名称：《土木工程结构试验》姚谦峰、陈平主编中国建筑工业出版社2001年《建筑物可靠性鉴定和加固》姚继涛等编科学出版社2003年实验指导书名称：结构试验与检测加固课试验指导书课程总学时：48＋12实验总学时：30（计划内学时：12）开设实验项目数：10（必开7项，选修3项）总学分：3.5应开实验学期：四年级7学期或全年开放适用专业：土木工程先修课程：钢筋混凝土原理,工程结构抗震┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄一、课程的目标及基本要求结构试验与检测加固是土木工程专业本科生必修的实践性教学环节。
通过试验使学生掌握土木工程结构试验方法和技能，培养学生观察、分析试验现象的能力，学习分析处理实验数据的方法，掌握建筑结构动力、静力实验技术，能对危旧工程结构进行可靠性检测鉴定与加固设计，对于该专业的学生将来从事结构设计、处理现场疑难问题及开发研究新型建筑是非常必要的。
二、课程实验的目的要求结构实验是本课程的重要组成部分，是巩固、掌握结构试验、检测鉴定与加固等方面的基本知识和基本技能，培养学生独立操作、观察、和综合分析，撰写实验报告等多方面能力的重要环节。
通过试验来检验结构构件是否符合结构设计规范及施工验收规范的要求，并对检验结果做出技术结论。
要求学生在结构物或实验对象（实物或模型）上，以设备仪器为工具，采用各种实验技术在荷载（重力、机械扰动力、地震作用、风力……）或其它因素（温度、变形）作用下，通过量测与结构工作性能有关的各种参数（变形、挠度、应变、振幅、频率……），从强度（稳定性）、刚度、抗裂性以及结构实际破坏形态来判断结构的实际工作性能，估计结构的承载能力，确定结构对使用要求的符合程度，并用以检验和发展结构的计算理论。
土木工程结构试验与检测(第4版)
土木工程结构试验与检测(第4版) 下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!标题：《土木工程结构试验与检测：重要性与实践》引言在现代社会中，土木工程结构的安全性和可靠性至关重要。
土木工程结构试验与检测共42页
沈阳建筑大学
土木工程结构试验与检测
三．试件数量
生产性试验：按试验任务的要求来确定试件数量。 科研性试验： ������ (1) 单因素根据因素的水平数来确定试件数量； ������ (2) 多因素采用正交试验设计法来进行试验设计并对试验结果
正交试验设计：指利用事先制好的正交表来安排多因素试验， 并进行试验结果分析的一种试验设计方法。 正交表是正交试验设计法中合理安排试验并对试验结果进行 统计分析的一种特殊表格。 常用正交表有L4 (23 )、L9 (34 )、L12 (31 ×24 )等。
试验次数
因素数
因素的水平数
沈阳建筑大学
沈阳建筑大学
土木工程结构试验与检测
一．模型的相似要求和相似常数
相似常数的独立性与相关性
几何相似
������ 要求模型和真型之间所有对应部分尺寸成比例。
Sl （长度）、SA （面积）、Sw （抗弯模量），SI （惯性
矩），Sx（位移m bp
lm lp
SA
S
试件制作与安装
试验人员组织分工
仪器设备的检测与率定
材料力学性能的试验与确定
试验加载 试验反应观测与数据采集 试件变形、裂缝与破坏形态记录
数据处理 结构破坏机制分析 结构性能与承载能力分析
沈阳建筑大学
试件设计 试件加载方案设计 试验观察、量测方案设计
土木工程结构试验与检测
设计试件的形状和尺寸 确定试件的数量 设计构造措施
土木工程结构试验与检测
沈阳建筑大学
土木工程结构试验与检测
沈阳建筑大学
土木工程结构试验与检测
沈阳建筑大学
【免费下载】土木工程结构试验与检测
1-1土木工程试验分类结构试验目的：分类研究性试验和检验性试验（实验目的）、静力试验和动力试验（荷载性质）、实体（原型）试验和模型试验（实验对象）、实验室试验和现场试验（试验场地）、破坏性试验和非破坏性试验（结构或构件破坏与否）。
、短期荷载试验和长期荷载试验（时间长短）目的：结构试验是指在结构物或试验对象上，利用设备仪器为工具，以各种试验技术为手段，在施加各种作用（荷载、机械扰动力、模拟的地震作用、风力、温度、变形等）的工况下，通过量测与试验对象工作性能有关的各种参数（应变、变形、振幅、频率等）和试验对象的实际破坏形态，来评定试验对象的刚度、抗裂度、裂缝状态、强度、承载力、稳定和耗能能力等，并用以检验和发展结构的计算理论。
32-12-2 如何确定研究性试验的试验荷载？加载装置的设计应符合哪些要求？A 对于混凝土结构，试验荷载值确定时一般应考虑下列情况： 1）对结构构件的刚度、裂缝宽度进行试验时，应确定正常使用极限状态的试验荷载值； 2）对结构构件的抗裂性进行试验时，应确定开裂试验荷载值； 3）对结构构件进行承载能力试验时，应确定极限承载能力试验荷载值； 4）按荷载作用时间的不同，正常使用极限状态的试验荷载值可分为短期试验荷载值和长期试验荷载值。
由于大部分试验是在短时间内进行，故应按规范要求，考虑长期效应组合影响进行修正。
在进行结构动力试验时，试验荷载值确定还应考虑动力荷载的动力系数。
B 为保证试验工作的正常进行，试验装置必须进行专门设计。
具体要求如下： 1）试验装置应有足够刚度。
在最大试验荷载作用下，应有足够承载力（包括疲劳强度）和稳定性； 2）试验结构构件的跨度、支承方式、支撑等条件和受力状态应符合设计计算简图，且在整个试验过程中保持不变； 3）试验装置要满足构件的边界条件和受力变形的真实状态，且不应分担试验结构构件承受的试验荷载，且不应阻碍结构构件变形的自由发展； 4）应满足试件就位支承、荷载设备安装、试验荷载传递和试验过程的正常工作要求2-33-1、重物加载方法的作用方式及其特点、要求是什么？答：重物加载有重力直接加载和间接加载。
土木工程结构试验与检测
Inspection
桥梁结构试验与检测是对桥梁原型结构或桥梁模 型结构直接进行的科学试验工作。桥梁原型试验也 称之为桥梁检测。根据试验荷载作用的性质，桥梁 结构的荷载试验可分为静载试验和动载试验。
9.2.1 试验方案的设计（test schematic design）
1.量测内容（measuring scheme）
2.加载方案（loading test scheme）
3.量测仪器量测方案（measuring scheme setup）
4.动载试验效率（efficiency of dynamic testing）
9.2 桥梁结构的动载试验（bridge dynamic testing）
桥梁动载试验是利用某种激振方法激起桥梁 结构的振动，然后测定其固有频率、阻尼比、 振型、动力冲击系数、行车响应等参量数，从 而判断桥梁结构的整体刚度、和行车性能。
9.2 桥梁结构的动载试验（bridge dynamic testing
9.1.3 加载试验（loading testing）
1．试验演习（testing maneuver exercise） 2．预加载（preloading testing） 3．加载试验（loading testing） 4 ． 仪 表 的 测 读 与 记 录 （ measurements and data
第9章 桥梁结构的试验与检测 Chapter 9 Bridge Structure Testing and
Inspection
一般来说，下列情况下需进行桥梁结构的荷载试验：
（1）新建的大跨度桥梁，尤其采用新结构、新材料和 新工艺的桥梁结构。
土木工程结构试验与检测
1.结构试验分类：研究性试验和检验性试验（目的）、静力试验和动力试验（荷载性质）、实体试验和模型试验（试验对象不同）、实验室试验和现场试验（试验场合）、破坏性试验和非破坏性试验（是否被破坏），以及短期荷载试验和长期荷载试验（荷载作用时间的长短）。
2、结构检测是为评定结构工程的质量或鉴定既有结构的性能等所实施的监测工作。
检测包括检查和测试。
结构检测可分为结构工程质量的检测和既有结构性能的检测。
研究性试验的全过程：①设计阶段（试件设计、加载方案设计、测量方案设计、安全措施）；②准备阶段（试件制作、试件安装、仪器调试）；③实施阶段（加载试验、观测试验）；④总结阶段（数据处理、试验分析、试验报告）。
什么是研究性试验？研究性试验具有研究探索和开发的性质，其目的在于验证结构设计的某一理论，或验证各种科学的判断、推理、假设及概念的正确性，或者是为了创造某种新型结构体系及其计算理论，而系统的进行的试验研究。
什么是检验性试验？检验性试验对象一般是真实的结构或构件，其目的是通过试验来检验结构构件是否符合结构设计规范及施工验收规范的要求，并对检验结果做出技术结论的试验。
常用的加载方式有哪些？重物加载、气压加载、机械机具加载、液压加载、动力加载。
重物直接加载时应注意哪些问题？当采用铸铁砝码、砖块、袋装水泥等作为均布荷载时，应注意重物尺寸和堆放距离；当采用砂石等松散颗粒材料作为局部荷载时，切勿连续松散堆放，宜采用袋装堆放，以防止砂石材料摩擦角引起的拱作用；当环境温度不同时，可能引起砂石重量随含水率而变化，造成荷载值的不稳定。
液压加载系统有哪几部分组成？优点？油泵、油管系统、千斤顶、加载控制台、加载架和试验台。
优点是利用油压使液压千斤顶产生较大的荷载，试验操作安全方便。
量测技术包括量测方法，量测工具，量测误差分析量测仪表的基本量测方法，偏位测定法，零位测定法量测仪器通常由哪几部分组成？感受部分、放大部分、显示记录部分。
感受部分，直接与被测对象连系，感受被测参量的变化，并将此变化传给放大部分，对于电测仪来说感受部分将非电量的量测对象转换为电量放大部分，将感受部分传来的被测参量通过各种方式进行放大显示记录部分，将放大部分传来的量测结果通过指针或电子数码管屏幕进行显示或通过各种记录设备将实验数据或曲线记录下来。
土木工程结构试验与检测知识点整理(精品文档)_共4页
土木工程结构试验与检测知识点整理（别太依赖……书还是要看个一两遍的……）第一章绪论【选择】研究性试验【目的】①验证结构计算理论的假定②为制订设计规范提供依据③为发展和推广新结构、新材料与新工艺提供试验依据检验性试验【目的】①检验预制构件或部件的结构性能，判定预制构件的设计及制作质量②检验结构工程质量，确定工程结构的可靠性【名词解释】①拟静力试验：利用加载系统对结构施加逐渐增大的反复作用荷载或交替变化的位移，使结构或构件受力的历程与结构在地震作用下的受力历程基本相似②拟动力试验：将地震实际反应所产生的惯性力作为荷载加在试验结构上，使结构所产生的非线性力学特征与结构在实际地震作用下所经历的真实过程完全一致【选择】结构实验分类①根据试验目的：研究性试验与检验性试验②根据荷载性质：静力试验与动力试验③根据试验对象：实体试验与模型试验第二章结构试验设计【填空】研究性试验包括4个阶段：设计、准备、实施、总结【填空】试件形状与尺寸要满足：在试验时形成和实际工作相一致的应力状态【选择】试件数量决定了：试验目的与试验的工作量试验数量受限于：试验研究、经费预算、时间期限【名词解释】加载图式：试验荷载在试验结构构件上的布置（包括荷载类型和分布情况）【简答】采用等效荷载时，必须全面验算由于荷载图式的改变对结构构件造成的各种影响；必要时应对结构构件做局部加强，或对某些参数进行修正；取弯矩等效时，需验算剪力对构件的影响，同时要把采用等效荷载的试验结果所产生的误差控制在试验允许范围内。
【简答】试验装置具体要求①应具有足够刚度②试验结构构件的跨度、支承方式、支撑等条件和受力状态应符合设计计算简图，且在整个试验过程中保持不变③满足构件的边界条件和受力变形的真实状态④满足试件就位支承、荷载设备安装、试验荷载传递和试验过程的正常工作要求【名词解释】加载制度：试验进行期间荷载与试件的关系【选择】量测项目分类①反映结构整体工作状况的整体变形：梁的挠度、转角、支座偏移等②反映结构局部工作状况的局部变形：应变、裂缝、钢筋滑移等【综合】仪器选择的要求①必须能满足试验所需的精度与量程要求②现场试验时，仪器所处条件和环境较复杂，影响因素较多，电测仪器的适应性不如机械式仪表，选用时应作具体分析和技术比较③为了简化工作，避免差错，量测仪器的型号规格应尽可能一致，种类越少越好【综合】量测仪器的要求（第四章P42）①符合量测所需的量程及精度要求②动力试验量测仪器，其线性范围、频响特性及相移特性等都应满足试验要求③对于安装在结构上的仪器或传感器，要求自重轻、体积小，不影响结构的工作④同一试验中选用的仪器种类应尽可能少，以便统一数据的精度，简化量测数据的整理工作和避免差错⑤选用仪器时应考虑试验的环境条件第三章加载设备与试验装置【选择】重物加载：重物直接加载与杠杆加载方法判断（见P20-21图3.1.1-3.1.5）【选择/填空】重物直接加载注意事项：当采用铸铁砝码、砖块、袋装水泥等作为均布荷载时，应注意重物尺寸和堆放距离；当采用砂、石等松散颗粒材料作为均布荷载时，切勿连续松散堆放，宜采用袋装堆放，以防止砂石材料摩擦角引起的拱作用；当环境湿度不同时，可能引起砂石重量随含水率而变化，造成荷载值的不稳定【选择】分配梁应为单跨简支形式，刚度足够大，重量尽量小，配置不宜超过两层，以免使用中失稳或引起误差（见P35图3.6.9）【选择】铰支座基本要求（见P35图3.6.10）①保证试件在支座处能自由转动②保证试件在支座处力的传递如果试件在支承处没有预埋支承钢垫板，试验时必须另加垫板【选择】支墩要求①要求支墩和地基有足够的刚度与承载力，在试验荷载下的总压缩变形不宜超过试验构件挠度的1/10②为防止支墩不均匀沉降及避免试验结构产生附加应力而破坏，要求各支墩应具有相同刚度③单向简支试件的2个支墩的高差应符合结构构件的设计要求，偏差不宜大于试件跨度的1/50第四章量测仪器与数据采集系统【名词解释】灵敏度：单位输入量所引起的仪表指标值的变化【名词解释】线性范围：保持仪器的输入量和输出信号为线性关系时输入量的允许变化范围【选择】P45公式4.2.6【填空】电阻应变仪的原理：通过惠斯登电桥，将微小电阻变化转变为电压或电流变化【选择】应变片数量①全桥电路：4个②半桥电路：2个③1/4桥电路：1个【选择】测振仪器①磁电式速度传感器主要技术指标：固有频率、灵敏度、频率响应和阻尼系数等②压电式加速度传感器主要技术指标：灵敏度、安装谐振频率、频率响应、横向灵敏度比和幅值范围（动态范围）等第五章静力试验（重点）【解答】掌握静载试验加载过程中荷载与试件的关系，包括预加载时间，静加载时间，满载时间，卸载时间，空加载时间（见P69图5.1.1）【填空】预载目的①使试件各部分接触良好，进入正常工作状态，荷载与变形关系趋于稳定②检验全部试验装置的可靠性③检验全部量测仪表工作正常与否④检查现场组织工作和人员的工作情况，起演习作用预载分三级进行，每级取正常使用荷载20%，每加（卸）一级，停歇10分钟【填空】简支梁试验等效荷载加载中，把均布加载转化为集中力加载服从等效原则【解答】应变测量布置测点：一般在梁承受正负弯矩最大的截面或弯矩有突变的截面上布置测点；对于变截面梁，应在抗弯控制截面上布置测点（即在截面较弱而弯矩值较大的截面上）；有时需在截面突然变化的位置上布置测点（截面选择见P73图5.1.5）【综合】裂缝量测主要内容：开裂荷载、裂缝位置、裂缝宽度和深度，及描述裂缝的发展和分布裂缝观测方法：（第四章P56）①肉眼观测（最常用最简易）在试件表面涂白石灰水并待其干燥②贴应变片③涂导电漆膜④超声波检测裂缝宽度量测仪器：①读数显微镜②裂缝读书卡裂缝测量方法：利用光学仪器、目测或利用应变传感器电测裂缝（第六章P126）裂缝检测：浅裂缝检测与深裂缝检测（第七章P159）①对于结构或构件上的裂缝，应检测裂缝的位置、长度、宽度和数量②必要时应剔除构件抹灰，确定砌筑方法、留槎、线管及预制构件对裂缝的影响③对于仍在发展的裂缝应进行定期的观测，提供裂缝发展速度的数据（第七章P178）裂缝观测：加载试验中裂缝观测重点应放在结构承受拉力较大部位及原有裂缝较长、较宽的部位，在这些部位应测量裂缝长度、宽度，并在混凝土表面沿裂缝走向进行描绘；加载过程中观测裂缝长度及宽度变化情况，可直接在混凝土表面进行描绘记录，也可采用专门表格记录；加载至最不利荷载及卸载后应对结构裂缝进行全面检查，尤其应仔细检查是否产生新裂缝，并将最后检查情况填入裂缝观测记录表，必要时可将裂缝发展情况绘制在裂缝开展图上（第九章P213）裂缝发展状况：当裂缝数量较少时，可根据试验前后观测情况及裂缝观测表对裂缝状况进行描述；当裂缝发展较多时，应选择结构有代表性部位描绘裂缝展开图，图上应注明各加载程序裂缝长度和宽度的发展；除以上资料整理外，还可根据需要整理各加载程序控制截面应变（或挠度）分布图、沿桥纵向挠度分布图及列出各加载程序时主要测点实测弹性变位（或应变）与相应的理论计算值的对照表，并绘出其关系曲线图【名词解释】延性系数：试验结构构件塑性变形能力的一个指标，等于在荷载下降段相应于破坏荷载的变形与相应于屈服荷载的变形的比值（见P82公式5.2.2）【选择/计算】试验数据取舍原则（见P87-88）1.量测数据修约①拟舍弃数字（小数点后）的最左一位数字小于5时，则舍去，即保留的各位数字不变②拟舍弃数字的最左一位数字大于5，或者是5，但其后跟有非全部为0的数字，则进一，即保留的末尾数字加1③拟舍弃数字的最左一位数为5，而右边无数字或皆为0时，若所保留的末尾数字为奇数则进1，为偶数则舍弃④复数修约，先将它的绝对值按上述规则修约，然后在修约值前加上负号⑤拟修约数值应在确定修约数字位数后，一次修约，不得多次按上述规则连续修约2.异常数据剔除①3σ准则（见P88公式5.4.1）②格拉布斯方法③肖维纳准则【掌握】P90例5.1.1第六章动力试验【填空】动荷载特性：作用力的大小、方向、频率及其作用规律等【填空】结构动力特性：结构的自振频率、阻尼比、振型等参数【填空】掌握判断自由振动法、自振法与脉动法（P104-108）【名词解释】结构对应于某频率振动的振型：结构按此自振频率振动时形成的弹性曲线【名词解释】动力系数：动挠度和静挠度的比值（P115公式6.3.4）第七章混凝土结构的检测【名词解释】非破损检测方法：在不损伤被检测结构构件的条件下，检查构件内在或表面缺陷，检测有关物理量的材料试验方法【选择】①回弹法属于一种常用的非破损检测方法②后装拔出法属于一种半破损检测方法【计算】回弹值的测定方法测试应在事先规定的测区内进行，每一构件测区数不少于10个每一测区设16个回弹点分别剔除3个最大值和3个最小值P151公式7.2.1【填空/计算】碳化深度测量：吹去洞中粉末，立即用浓度1%的酚酞酒精溶液滴在孔洞内壁边缘处，未碳化混凝土变成紫红色，已碳化的则不变色d m——测区平均碳化深度d m≤0.4mm，取d m=0；d m＞6mm，取d m=6mm当构件测区数少于10个时，按P153公式7.2.7确定混凝土强度推定值当不小于10个或按批量检测时，按P153公式7.2.8确定【选择】钻心法的芯样试件的钻取位置：应选择在受力较小的部位进行芯样钻取（如矩形框架柱长向边一侧压力较小处，梁的中心轴线或以下的部位等）【简答】超声回弹综合法的优点：①综合法可以减少混凝土龄期和含水率的影响②综合法可以内外结合，相互弥补回弹法和超声法的不足，较全面反映了混凝土的实际质量第八章地基承载力的检测【填空】高应变法，也称锤击贯入试验法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-1土木工程试验分类结构试验目的：分类研究性试验和检验性试验（实验目的）、静力试验和动力试验（荷载性质）、实体（原型）试验和模型试验（实验对象）、实验室试验和现场试验（试验场地）、破坏性试验和非破坏性试验（结构或构件破坏与否）。
、短期荷载试验和长期荷载试验（时间长短）目的：结构试验是指在结构物或试验对象上，利用设备仪器为工具，以各种试验技术为手段，在施加各种作用（荷载、机械扰动力、模拟的地震作用、风力、温度、变形等）的工况下，通过量测与试验对象工作性能有关的各种参数（应变、变形、振幅、频率等）和试验对象的实际破坏形态，来评定试验对象的刚度、抗裂度、裂缝状态、强度、承载力、稳定和耗能能力等，并用以检验和发展结构的计算理论。
32-12-2 如何确定研究性试验的试验荷载？加载装置的设计应符合哪些要求？A 对于混凝土结构，试验荷载值确定时一般应考虑下列情况： 1）对结构构件的刚度、裂缝宽度进行试验时，应确定正常使用极限状态的试验荷载值； 2）对结构构件的抗裂性进行试验时，应确定开裂试验荷载值； 3）对结构构件进行承载能力试验时，应确定极限承载能力试验荷载值； 4）按荷载作用时间的不同，正常使用极限状态的试验荷载值可分为短期试验荷载值和长期试验荷载值。
由于大部分试验是在短时间内进行，故应按规范要求，考虑长期效应组合影响进行修正。
在进行结构动力试验时，试验荷载值确定还应考虑动力荷载的动力系数。
B 为保证试验工作的正常进行，试验装置必须进行专门设计。
具体要求如下： 1）试验装置应有足够刚度。
在最大试验荷载作用下，应有足够承载力（包括疲劳强度）和稳定性； 2）试验结构构件的跨度、支承方式、支撑等条件和受力状态应符合设计计算简图，且在整个试验过程中保持不变； 3）试验装置要满足构件的边界条件和受力变形的真实状态，且不应分担试验结构构件承受的试验荷载，且不应阻碍结构构件变形的自由发展； 4）应满足试件就位支承、荷载设备安装、试验荷载传递和试验过程的正常工作要求2-33-1、重物加载方法的作用方式及其特点、要求是什么？答：重物加载有重力直接加载和间接加载。
重力直接加载是将物体的重力直接作用于结构上的一种加载方法，即在结构表面堆放重物模拟构件表面的均布荷载；或在结构表面围设水箱，利用防水膜止水，再向水箱内灌水。
水的重力作用最接近于结构的重力状态，易于施加和排放，加载卸便捷，适合大面积的平板试件。
但用水加载要求水箱具有良好的防水性能，且对结构表面平整度较高，同事观测仪表不知较为困难。
重力间接加载常利用杠杆原理把荷载放大作用在结构试件上。
利用杠杆支点间的比例关系，可减少劳动工作量 5 倍以上。
杠杆加载装置应根据实验室或现场试验条件按力的平衡原理设计。
试验时杠杆和挂篮的自重是直接作用于试件上的荷载，试验前需称其重量，并作为第一级荷载加于试件上，杠杆各支点位置必须准确测量，实际加载值需根据各支点的比例关系计算得到。
3-2、液压加载系统由哪几个部分组成？答：主要由储油箱、高压油泵、测力装置和各类阀门组成的操纵台，通过高压油管同时并联接若干个液压加载器组成，由操控台控制，满足多点同步加荷载的要求。
3-3.什么是气压加载？简述气压加载的适用情况及其优、缺点。
气压加载是使用压缩空气或高压氮气对建筑结构施加均布荷载。
气压加载适用于对板壳等大面积的结构物施加均布荷载。
气压加载的优点是加卸荷载方便可靠，荷载值稳定易控制；缺点是进行板壳结构极限承载力的试验时有一定的危险性，抽真空加载无法直接观察混凝土开裂情况。
4-7如何测定结构的应力？测量应变时对标距有何要求？直接测量应力比较困难，而是借助测定应变值，然后通过材料σ--ε关系曲线或方程换算为应力值，测定应变则是测出一定长度范围 l 内的长度变化Δl，再计算应变εΔl/l。
标距要求：结构的应力梯度较大时，应变计标距应尽量小：混凝土结构，应大于 2-3 倍最大骨粒径；砖石结构应大于 6皮砖；木结构中标距不小于20cm；对于钢材质材料，应变标距可取小些。
4-8、电阻应变计的主要技术指标1）电阻值 R（n），120Ω。
2）标距 L，即敏感栅的有效长度。
3）灵敏系数 K。
4）使用面积以标距 l 乘以敏感栅宽度 a 表示。
5）线性输出时，所能量测的最大应变值。
6）机械滞后。
7）疲劳寿命。
8）绝缘电阻。
4-9、电阻应变计的工作原理：电阻应变片的工作原理是基于应变效应。
电阻应变片的测量原理为：金属丝的电阻值除了与材料的性质有关之外，还与金属丝的长度，横截面积有关。
将金属丝粘贴在构件上，当构件受力变形时，金属丝的长度和横截面积也随着构件一起变化，进而发生电阻变化。
4-10、何谓全桥测量半桥测量？电桥的输出特性：当四个桥臂都接入电阻应变时称为全桥测量；将工作片接入 AB 桥臂，将另一应变片贴于与试件相同材料上，置于相同温度且不受荷载，将其接入 BC 桥臂，正好抵消工作片热输出的接法为半桥测量。
输出特性：将信号放大。
4-11、温度变化会给电阻应变测量带来影响？消除办法：应变片受温度变化影响产生变形。
消除办法：温度补偿应变片法、应变片温度互补偿法。
4-12、电测应变为什么要温度补偿？补偿方法：应变片反映的应变值含包试件与应变片受温度影响而产生的变形及试件材料与应变片温度线胀系数不同而产生的变形，所以要温度补偿。
方法：温度补偿应变片法、应变片温度互补偿法。
4-14、裂缝量测主要项目？裂缝宽度如何量测：裂缝的发生、裂缝的宽度、裂缝的长度。
宽度测量一般用读数放大镜；较简单的方法是用印有不同宽度线条的宽度标尺和裂缝对比，来确定裂缝宽度。
16. 惯性式测振传感器（又称拾振器）的力学原理是什么？怎样才能使测振传感器的工作达到理想状态？答：由于振动具有传递作用，做动力试验时很难找到一个静止点作为测振的从准点。
为此，必须在测振仪内部设置惯性质量弹簧系统，建立一个基准点。
惯性式测振传感器是利用弹簧质量系统的强迫振动特性来进行振动测量的。
这种传感器被直接固定在被测振动体上，不需要相对固定点。
测量所得结果直接以固结于地球上的惯性参考系坐标为参考坐标，因此，它是一种绝对式拾振仪器。
在一个刚性的外壳里面，安装一个单自由度的有阻尼的弹簧质量系统。
根据质量块相对于外壳的运动来判断被测振动体的振动。
使用惯性式拾振器时，必须特别注意振动体的工作频率与拾振器的自振频率之间的关系。
当>>1时，拾ω/ω0振器可以很好地量测振动体的振动位移;当 <<1时，拾振器可以准确地反映振动体的加速度特性，对加速度ω/ω0进行两次积分就可得到位移。
17. 光纤位移传感器的工作原理是什么？突出优点有哪些？答：光纤采用Ｙ型结构，两束光纤一端合并在一起组成光纤探头，另一端分为两支，分别作为光源光纤和接收光纤。
光从光源耦合到光源光纤，通过光纤传输，射向反射片，再被反射到接收光纤，最后由光电转换器接收，转换器接受到的光源与反射体表面性质、反射体到光纤探头距离有关。
当反射表面位置确定后，接收到的反射光光强随光纤探头到反射体的距离的变化而变化。
显然，当光纤探头紧贴反射片时，接收器接收到的光强为零。
随着光纤探头离反射面距离的增加，接收到的光强逐渐增加，到达最大值点后又随两者的距离增加而减小。
与其他传感器相比较，光纤位移传感器有不受电磁干扰，防爆性能好，不会漏电打火；可根据需要做成各种形状，可以弯曲；可以用于高温、高压、绝缘性能好，耐腐蚀等优点。
18. 简述热电偶测温及光纤测温的基本原理。
热电偶测温：热电偶测温基本原理是将两种不同材料的导体或半导体焊接起来，构成一个闭合回路。
由于两种不同金属所携带的电子数不同，当两个导体的二个执着点之间存在温差时，就会发生高电位向低电位放电现象，因而在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。
热电偶就是利用这一效应来工作的。
光纤测温：激光光脉冲射入传感用的光纤之中，在光脉冲向前的传播过程中，由于光纤的密度、应力、材料组成、温度和弯曲变形等原因发生散射现象，有一部分的散射光会按照入射光相反的方向传播，称之为背向散射光，返回的背向散射光就包含了Raman 散射。
Raman 散射会产生两个不同频率的信号：斯托克斯(Stokes)光（比光源波长长的光）和反斯托克斯(Anti-Stokes)光（比光源波长短的光），光纤受外部温度的调制使光纤中的反斯托克斯(Anti-Stokes)光强发生变化，Anti-Stokes 与Stokes 的比值提供了温度的绝对指示，利用这一原理可以实现对沿光纤温度场的分布式测量。
3、量测仪器通常由哪几部分组成？量测技术包括哪些内容？ A 感受、放大和显示记录三个的基本部分。
B 应变量测 力值量测 温度量测 位移量测 裂缝量测 震动参数量测 （偏位测定法和零位测定法两种量测方法） 4.量测仪器的主要技术性能指标有哪些？ 1.量程 2.刻度值 3.分辨率 4.灵敏度 5.精确度 6.滞后 7.线性范围 8.频响特性 9.相移特性 5.百分表、千分表的基本用途和扩展用途有哪些？ 基本用途：测位移和挠度 扩展用途：可以改装用于测应变 6.电阻应变计的主要技术指标有哪些？ 1.标距L 2.电阻值R 3.灵敏系数K 7.简述电阻应变计的工作原理。
0 K d R R （3.2.6） 式中 0 K －电阻应变计的单丝灵敏系数，对确定的金属或合金而言为常数。
式3.2.6 说明电阻丝感受的应变和它的电阻相对变化成线性关系，当金属电阻丝用胶贴 在构件上与构件共同变形时，可由式3.2.6 测得试件的应变。
8 裂缝测量主要有哪几个项目？裂缝宽度如何测量？ 项目：1.肉眼观察 2.贴应变片 3.涂导电漆膜 4.超声波检测； 测量：1.读显微镜 2.裂缝读数卡9.力的测定方法有哪些？ 机械式力传感器、电阻应变式力传感器、振动弦式传感器、10.简述数据采集系统的组成及数据采集过程。
由三个部分组成：传感器部分、数据采集仪部分和计算机（控制器）部分。
1.用传感器感受各种物理量，并把它们转换成电信号； 2.通过A/D 转换，模拟量的数据转变成数值量的数据； 3.数据的记录，打印输出或存入磁盘文件。
11 液压加载系统有哪几部分组成？电液伺服加载的关键技术及其优点是什么？液压加载系统通常是由油泵、油管系统、千斤顶、加载控制台、加载架和试验台座等组成电液伺服加载系统主要采用了电液伺服阀进行闭环控制。
电液伺服技术可以较为精确地模拟试件所受的实际外力，产生真实的试验状态，它可以将荷载、应变、位移等不同力学参量直接作为控制参数，实行自动控制，并在试验过程中进行控制参量的转换。
可获得高精度的加载机位移控制。
12 电液伺服加载系统的工作原理是什么？与普通液压加载有何区别？电液伺服加载系统主要采用了电液伺服阀进行闭环控制。
