74系列芯片的型号区别与功能略表(权威)
74系列芯片功能总汇
74系列芯片功能总汇1.基本逻辑门芯片：-74LS00：四输入与非门-74LS02：四输入与门-74LS04：六反相器门-74LS08：四输入与门-74LS32：四输入或门2.触发器芯片：-74LS74：双D触发器-74LS76：双JK触发器3.移位寄存器芯片：-74LS95：四位并行存储器-74LS164：八位串行输入并行输出移位寄存器4.计数器芯片：-74LS90：十进制计数器-74LS93：二进制计数器-74LS191：四位并行访问计数器5.译码器/编码器芯片：-74LS138：三到八译码器-74LS148：八到三译码器-74LS151：八输入多路选择器6.多路开关芯片：-74LS151：八输入多路选择器-74LS153：双四输入多路选择器-74LS157：四输入数据选择/多功能门7.模拟开关芯片：-74LS240：八位双向缓冲器-74LS541：八位缓冲/驱动器8.显示驱动芯片：-74LS47：BCD-七段LED显示驱动器9.存储器芯片：-74LS85：四位二进制比较器-74LS86：四输入异或门-74LS138：三到八译码器10.时序逻辑芯片：-74LS121：单稳态多谐振荡器-74LS123：可编程多谐振荡器-74LS125：四路三态缓冲器11.数据选择器/复用器芯片：-74LS151：八输入多路选择器-74LS153：双四输入多路选择器12.数据驱动器芯片：-74LS244：八位缓冲/驱动器13.时钟频率分频器芯片：-74LS390：双五位二进制分频器14.辅助功能芯片：-74LS368：八位全通滤波器-74LS393：双四位二进制计数器15.存储器扩展芯片：-74LS670：四位四进制加法器-74LS688：八位比较器/译码器16.控制器芯片：-74LS592：八位可移位输入存储器-74LS595：八位移位存储器这些仅仅是74系列芯片中的一小部分，并且还有许多其他功能的芯片未被列举出来。
74系列芯片介绍
74系列集成电路的分类及区别74系列集成电路的分类及区别74系列集成电路大致可分为6大类：74××（标准型）；74LS××（低功耗肖特基）；74S××（肖特基）；74ALS××（先进低功耗肖特基）；74AS××（先进肖特基）；74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：HC为COMS工作电平；HCT为TTL工作电平，可与74LS系列互换使用；HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品。
补充:．74 –系列这是早期的产品，现仍在使用，但正逐渐被淘汰。
2．74H –系列这是74 –系列的改进型，属于高速TTL产品。
其―与非门‖的平均传输时间达10ns左右，但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。
3．74S –系列这是TTL的高速型肖特基系列。
在该系列中，采用了抗饱和肖特基二极管，速度较高，但品种较少。
4．74LS –系列这是当前TTL类型中的主要产品系列。
品种和生产厂家都非常多。
性能价格比比较高，目前在中小规模电路中应用非常普遍。
5．74ALS –系列这是―先进的低功耗肖特基‖系列。
属于74LS –系列的后继产品，速度（典型值为4ns）、功耗（典型值为1mW）等方面都有较大的改进，但价格比较高。
6．74AS –系列这是74S –系列的后继产品，尤其速度（典型值为1.5ns）有显著的提高，又称―先进超高速肖特基‖系列。
7．74HC –系列54/74HC –系列是高速CMOS标准逻辑电路系列，具有与74LS –系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。
74系列芯片的型号区别与功能略表
74系列芯片的型号区别与功能略表2010-05-3116:3974HC/LS/HCT/F 系列芯片的区别：1、LS 是低功耗肖特基，HC 是高速COMS。
LS 的速度比HC 略快。
HCT 输入输出与LS 兼容，但是功耗低；F 是高速肖特基电路；2、LS 是TTL 电平，HC 是COMS 电平。
3、LS 输入开路为高电平，HC 输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS 输出下拉强上拉弱，HC 上拉下拉相同。
5、工作电压不同，LS 只能用5V，而HC 一般为2V 到6V；而HCT 的工作电压一般为4.5V～5.5V。
6、电平不同。
LS 是TTL 电平，其低电平和高电平分别为0.8和V2.4，而CMOS 在工作电压为5V 时分别为0.3V 和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS 一般高电平的驱动能力为5mA，低电平为20mA；而CMOS 的高低电平均为5mA；8、CMOS 器件抗静电能力差，易发生栓锁问题，所以CMOS 的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS 电路的74系列，该系列可分为3大类：.HC 为COMS 工作电平；.HCT 为TTL 工作电平，可与74LS 系列互换使用；.HCU 适用于无缓冲级的CMOS 电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V 就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5-8/8AHCT COMS/TTL 8.5-8/8HC COMS 25-8/8HCT COMS/TTL 25-8/8ACT COMS/TTL 10-24/24PD FC r e a t e ! 4 T r i al w ww .nua n ce.c o mF TTL 6.5-15/64ALS TTL 10-15/64LS TTL 18-15/24注：同型号的74系列、74HC 系列、74LS 系列芯片，逻辑功能上是一样的。
74芯片大全
74芯片大全74芯片是一种常用的集成电路芯片，广泛应用于电子设备中。
本文将介绍一些常见的74芯片及其功能。
1. 74LS00 NAND闸门芯片：具有四个独立的两输入与非门，可用于逻辑门电路的设计与实现。
2. 74LS02 NOR闸门芯片：包含四个独立的两输入或非门，可用于逻辑门电路的搭建。
3. 74LS08 AND闸门芯片：包含四个独立的两输入与门，可用于逻辑门电路的组成。
4. 74LS32 OR闸门芯片：具有四个独立的两输入或门，用于逻辑门电路的设计。
5. 74LS74 双D触发器芯片：有两个D触发器，可用于时序电路的设计，如计数器、寄存器等。
6. 74LS86 XOR闸门芯片：含有四个两输入异或门，用于逻辑电路的设计。
7. 74LS138 3-8译码器芯片：具有三线至八线译码功能，用于地址选择和数据路复用。
8. 74LS151 8-1数据选择器芯片：有8个输入端和一个输出端，用于信号选择和数据传输。
9. 74LS161 4位二进制计数器芯片：可进行4位二进制计数和复位操作，适用于数字计数电路。
10. 74LS245 缓冲转换芯片：用于逻辑电平转换和信号缓冲，能够提供高电平和低电平的接口。
11. 74LS373 透明锁存器芯片：用于数据暂存和传输，可实现数据的存储和保持。
12. 74LS595 移位寄存器芯片：通过串行输入和并行输出，实现数据移位和存储的功能。
13. 74LS688 8位比较器芯片：用于比较两个8位二进制数的大小，并生成相应的输出信号。
14. 74LS139 双3-8译码器芯片：包含双3-8译码器，可实现高级逻辑电路的设计和实现。
15. 74LS240 缓冲器芯片：用于数据传输和信号缓冲，具有高驱动能力和低输出电平。
以上是一些常见的74芯片及其功能介绍。
这些芯片的功能多样，广泛应用于逻辑电路、计算机系统、通信设备、控制系统等领域中。
通过合理使用这些芯片，可以设计出高性能的电子设备和电路。
74系列芯片简介——功能与描述
7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。
7401、74LS01、74HC01、74ALS01四2输入与非门（OC）Y=\AB。
7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。
Y=/A+B。
7403、74L03、74LS03、74ALS03、74S03、74HC037404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器Y=/A。
7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器（OC）Y=/A。
7406、74LS06六反相缓冲器/驱动器（OC、高压输出）Y=/A;是7405高耐压输出型，耐压30V。
7407、74LS07、74HC07六缓冲器/驱动器（OC、高压输出）Y=A; 30V耐高压输出。
7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门Y=AB。
7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门（OC）Y=AB。
7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C1074H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门Y=ABC。
7412、74LS12、74ALS12三3输入与非门（OC）Y=\ABC。
7413、74LS13双4输入与非门Y=\ABCD。
7414、74LS14、74HC14、74C1474H15、74LS15、74ALS15、74S15三3输入与门（OC）Y=ABC。
7416、74LS16六反相缓冲器/驱动器Y=/A；7417、74LS17六缓冲器/驱动器（OC、高压输出）Y=A；15V耐压输出。
74系列芯片型号与功能简介
74系列芯片型号与功能介绍74HC01 2输入四与非门 (oc)74HC02 2输入四或非门74HC03 2输入四与非门 (oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v)74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门 (oc)74HC13 4输入双与非门 (斯密特触发) 74HC14 六倒相器(斯密特触发) 74HC15 3输入三与门 (oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v)74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门 (斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出) 74HC39 2输入四或非缓冲器(集电极开路输出) 74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端) 74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步)74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步)74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制) 74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制) 74HC191 同步可逆计数器(bcd,二进制) 74HC192 同步可逆计数器(bcd,二进制) 74HC193 同步可逆计数器(bcd,二进制)74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)。
74系列芯片功能表汇总
74系列芯片功能表汇总74系列标准数字电路功能表——中文资料名称类别功能7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器7449174498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器常用74系列标准数字电路的中文名称资料器件代号器件名称74 74LS 74HC00 四2输入端与非门√√√01 四2输入端与非门(OC) √√02 四2输入端或非门√√√03 四2输入端与非门(OC) √√04 六反相器√√√05 六反相器(OC) √√06 六高压输出反相器(OC,30V) √√07 六高压输出缓冲,驱动器(OC,30V) √√√08 四2输入端与门√√√09 四2输入端与门(OC) √√√10 三3输入端与非门√√√11 三3输入端与门√√12 三3输入端与非门(OC) √√√13 双4输入端与非门√√√14 六反相器√√√15 三3输入端与门√√16 六高压输出反相器(OC,15V) √17 六高压输出缓冲,驱动器(OC,15V) √20 双4输入端与非门√√√21 双4输入端与门√√√22 双4输入端与非门(OC) √√25 双4输入端或非门(有选通端) √√√26 四2输入端高压输出与非缓冲器√√√27 三3输入端或非门√√√28 四2输入端或非缓冲器√√√30 8输入端与非门√√√32 四2输入端或门√√√33 四2输入端或非缓冲器(OC) √√37 四2输入端与非缓冲器√√38 四2输入端与非缓冲器(OC) √√40 双4输入端与非缓冲器√√√42 4线-10线译码器(BCD输入) √√43 4线-10线译码器(余3码输入) √44 4线-10线译码器(余3葛莱码输入) √48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√√√√√√51 2路3-3输入,2路2-2输入与或非门52 4路2-3-2-2输入与或门√53 4路2-2-2-2输入与或非门√54 4路2-3-3-2输入与或非门√√55 2路4-4输入与或非门√60 双4输入与扩展器√√61 三3输入与扩展器√62 4路2-3-3-2输入与或扩展器√64 4路4-2-3-2输入与或非门√65 4路4-2-3-2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J-K触发器√72 与门输入J-K触发器√74 双上升沿D型触发器√√78 双D型触发器√√85 四位数值比较器√86 四2输入端异或门√√√87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主-从J-K触发器√109 双主-从J-K触发器√110 与门输入J-K触发器√111 双主-从J-K触发器√√112 双下降沿J-K触发器√。
74HC系列芯片
电子元件知识-74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出) 74HC39 2输入四或非缓冲器(集电极开路输出) 74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端) 74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出)74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步)74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步)74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向) 74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相) 74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出) 74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出) 74HC683 8位数值比较器(集电极开路) 74HC684 8位数值比较器(图腾柱输出) 74HC685 8位数值比较器(集电极开路) 74HC686 8位数值比较器(图腾柱输出) 74HC687 8位数值比较器(集电极开路) 74HC688 8位数字比较器(oc输出) 74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除。
74系列功能
7475、74L75、74LS75、74HC75 4位双稳态D型锁存器
功能表
7476、74 H76、74LS76、74HC76、74C76
双J-K主从触发器（带预置和清除端）
功能表（7476、74H76）
功能表（74LS76、74HC76、74C76）
74LS77、74HC77 4位双稳态锁存器
高电平有效；集电极开路输出；灭灯输入；有灯光强度调制能力；74LS49输出电压最大5.5V，吸收电流8 mA。
功能表
7450、74Ｈ50二2输入双与或非门
一门可扩展；Y=/AB+CD+X, X=7460的输出（7450）或X=74H60/74H62的输出（74H50）。
74L51、74LS51、74HC51、74F51、74C51 2输入/3输出双与或非门
Y=/A；
7417、74LS17六缓冲器/驱动器（OC、高压输出）
Y=A；15V耐压输出。
74LS18双四输入与非门（施密特触发）
Y=/ABCD;低电平带负载能力是74LS13的1/8。
74LS19六反相器（施密特触发）
Y=/A;低电平带负载能力是74LS14的1/8。
7420、74H20、74L20、74F20、74 ALS 20、74LS20、74S20、74HC20、74C20、双四输入与非门
功能表
74123、74L123、74LS123、74HC123双可再触发单稳多谐振荡器
可在CEXT和REXT/CEXT之间外接一定时电容。为改善脉冲宽度的精确性和重复性，可在REXT/CEXT和Vcc之间外接一电阻，而将RINT开路。为得到可变脉冲宽度，可在RINT（或REXT/CEXT）和Vcc之间外接一可变电阻。
74系列芯片功能说明
74系列芯片功能说明74芯片特性分类使总汇74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基,HC是高速COMS.LS的速度比HC略快.HCT输入输出与LS兼容,但是功耗低;F是高速肖特基电路;2、LS是TTL电平,HC是COMS电平.3、LS输入开路为高电平,HC输入不允许开路, hc 一般都要求有上下拉电阻来确定输入端无效时的电平.LS 却没有这个要求4、LS输出下拉强上拉弱,HC上拉下拉相同.5、工作电压不同,LS只能用5V,而HC一般为2V到6V;6、电平不同.LS是TTL电平,其低电平和高电平分别为0.8和V2.4,而CMOS在工作电压为5V时分别为0.3V和3.6V,所以CMOS可以驱动TTL,但反过来是不行的7、驱动能力不同,LS一般高电平的驱动能力为5mA,低电平为20mA;而CMOS的高低电平均为5mA;8、CMOS器件抗静电能力差,易发生栓锁问题,所以CMOS的输入脚不能直接接电源.74系列集成电路大致可分为6大类:. 74××(标准型);.74LS××(低功耗肖特基);.74S××(肖特基);.74ALS××(先进低功耗肖特基);.74AS××(先进肖特基);.74F××(高速).近年来还出现了高速CMOS电路的74系列,该系列可分为3大类:. HC为COMS工作电平;. HCT为TTL工作电平,可与74LS系列互换使用;.HCU适用于无缓冲级的CMOS电路.这9种74系列产品,只要后边的标号相同,其逻辑功能和管脚排列就相同.根据不同的条件和要求可选择不同类型的74系列产品,比如电路的供电电压为3V就应选择74HC系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24LVCACSLC注:同型号的74系列、74HC系列、74LS系列芯片,逻辑功能上是一样的.74LSxx的使用说明如果找不到的话,可参阅74xx或74HCxx的使用说明.有些资料里包含了几种芯片,如74HC161资料里包含了74HC160、74HC161、74HC162、74HC163四种芯片的资料.找不到某种芯片的资料时,可试着查看一下临近型号的芯片资料.详细74系列IC说明7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\\输出移位寄存器7497 TTL 6位同步二进制乘法器1。
74系列芯片资料
74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
74系列集成电路大致可分为6大类：. 74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。
近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：. HC为COMS工作电平；. HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC系列的产品7400 QUAD 2-INPUT NAND GATES与非门7401 QUAD 2-INPUT NAND GATES OC与非门7402 QUAD 2-INPUT NOR GATES或非门7403 QUAD 2-INPUT NAND GATES与非门7404 HEX INVERTING GATES反向器7406 HEX INVERTING GATES HV高输出反向器7408 QUAD 2-INPUT AND GATE与门7409 QUAD 2-INPUT AND GATES OC与门7410 TRIPLE 3-INPUT NAND GATES与非门7411 TRIPLE 3-INPUT AND GATES与门74121 ONE-SHOT WITH CLEAR单稳态74132 SCHMITT TRIGGER NAND GATES 触发器与非门7414 SCHMITT TRIGGER INVERTERS触发器反向器74153 4-LINE TO 1 LINE SELECTOR四选一74155 2-LINE TO 4-LINE DECODER译码器74180 PARITY GENERATOR/CHECKER奇偶发生检验74191 4-BIT BINARY COUNTER UP/DOWN计数器7420 DUAL 4-INPUT NAND GATES双四输入与非门7426 QUAD 2-INPUT NAND GATES与非门7427 TRIPLE 3-INPUT NOR GATES三输入或非门7430 8-INPUT NAND GATES八输入端与非门7432 QUAD 2-INPUT OR GATES二输入或门7438 2-INPUT NAND GATE BUFFER与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR四位比较器7486 2-INPUT EXCLUSIVE OR GATES双端异或门74HC00 QUAD 2-INPUT NAND GATES双输入与非门74HC02 QUAD 2-INPUT NOR GATES双输入或非门74HC03 2-INPUT OPEN-DRAIN NAND GATES与非门74HC04 HEX INVERTERS六路反向器74HC05 HEX INVERTERS OPEN DRAIN六路反向器74HC08 2-INPUT AND GATES双输入与门74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11 TRIPLE 3-INPUT AND GATES三输入与门74HC112 DUAL J-K FLIP-FLOP双J-K触发器74HC113 DUAL J-K FLIP-FLOP PRESET双JK触发器74HC123A RETRIGGERABLE MONOSTAB可重触发单稳74HC125 TRI-STATE QUAD BUFFERS四个三态门74HC126 TRI-STATE QUAD BUFFERS六三态门74HC132 2-INPUT TRIGGER NAND 施密特触发与非门74HC133 13-INPUT NAND GATES十三输入与非门74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器74HC138 3-8 LINE DECODER3线至8线译码器74HC139 2-4 LINE DECODER2线至4线译码器74HC14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC151 8-CHANNEL DIGITAL MUX8通道多路器74HC153 DUAL 4-INPUT MUX双四输入多路器74HC154 4-16 LINE DECODER4线至16线译码器74HC155 2-4 LINE DECODER2线至4线译码器74HC157 QUAD 2-INPUT MUX四个双端多路器74HC161 BINARY COUNTER二进制计数器74HC163 DECADE COUNTERS十进制计数器74HC164 SERIAL-PARALLEL SHIFT REG串入并出74HC165 PARALLEL-SERIAL SHIFT REG并入串出74HC166 SERIAL-PARALLEL SHIFT REG串入并出74HC173 TRI-STATE D FLIP-FLOP三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR六D触发器74HC175 HEX D FLIP-FLOP W/CLEAR六D触发器74HC181 ARITHMETIC LOGIC UNIT算术逻辑单元74HC182 LOOK AHEAD CARRYGENERATR进位发生器74HC190 BINARY UP/DN COUNTER 二进制加减计数器74HC191 DECADE UP/DN COUNTER 十进制加减计数器74HC192 DECADE UP/DN COUNTER 十进制加减计数器74HC193 BINARY UP/DN COUNTER 二进制加减计数器74HC194 4BIT BI-DIR SHIFT4位双向移位寄存器74HC195 4BIT PARALLEL SHIFT 4位并行移位寄存器74HC20 QUAD 4-INPUT NAND GATE四个四入与非门74HC221A NON-RETRIG MONOSTAB不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243 TRI-STAT TRANSCEIVER三态收发器74HC244 OCTAL 3-STATE BUFFER八个三态缓冲门74HC245 OCTAL 3-STATE TRANSCEIVER三态收发器74HC251 8-CH 3-STATE MUX8路3态多路器74HC253 DUAL 4-CH 3-STATE MUX4路3态多路器74HC257 QUAD 2-CH 3-STATE MUX4路3态多路器74HC258 2-CH 3-STATE MUX2路3态多路器74HC259 3-8 LINE DECODER8位地址锁存译码器74HC266A 2-INPUT EXCLUSIVE NOR GATE异或非74HC27 TRIPLE 3-INPUT NOR GATE三个3输入或非门74HC273 OCTAL D FLIP-FLOP CLEAR8路D触发器74HC280 9BIT ODD/EVEN GENERATOR奇偶发生器74HC283 4BIT BINARY ADDER CARRY四位加法器74HC299 3-STATE UNIVERSAL SHIFT三态移位寄存74HC30 8-INPUT NAND GATE8输入端与非门74HC32 QUAD 2-INPUT OR GATE四个双端或门74HC34 NON-INVERTER非反向器74HC354 8-CH 3-STATE MUX8路3态多路器74HC356 8-CH 3-STATE MUX8路3态多路器74HC365 HEX 3-STATE BUFFER六个三态缓冲门74HC366 3-STATE BUFFER INVERTER缓冲反向器74HC367 3-STATE BUFFER INVERTER缓冲反向器74HC368 3-STATE BUFFER INVERTER缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP三态D触发器74HC3934-BIT BINARY COUNTER 4位二进制计数器74HC4016 QUAD ANALOG SWITCH四路模拟量开关74HC4020 14-Stage Binary Counter 14输出计数器74HC4017 Decade Counter/Divider with 10 Decoded Outputs 十进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter12出计数器74HC4046 PHASE LOCK LOOP相位监测输出器74HC4049 LEVEL DOWN CONVERTER电平变低器74HC4050 LEVEL DOWN CONVERTER电平变低器74HC4051 8-CH ANALOG MUX8通道多路器74HC4052 4-CH ANALOG MUX4通道多路器74HC4053 2-CH ANALOG MUX2通道多路器74HC4060 14-STAGE BINARY COUNTER14阶BIN计数74HC4066 QUAD ANALOG MUX四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE3输入或门74HC42 BCD TO DECIMAL BCD转十进制译码器74HC423A RETRIGGERABLE MONOSTAB可重触发单稳74HC4511 BCD-7 SEG DRIVER/DECODER7段译码器74HC4514 4-16 LINE DECODER4至16线译码器74HC4538A RETRIGGERAB MONOSTAB可重触发单稳74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动74HC51 AND OR GATE INVERTER与或非门74HC521 8BIT MAGNITUDE COMPARATOR判决定路74HC533 3-STATE D LATCH三态D锁存器74HC534 3-STATE D FLIP-FLOP三态D型触发器74HC540 3-STATE BUFFER三态缓冲器74HC541 3-STATE BUFFER INVERTER三态缓冲反向器74HC58 DUAL AND OR GATE与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC594 8BIT SHIFT REG8位移位寄存器74HC595 8BIT SHIFT REG8位移位寄存器出锁存74HC597 8BIT SHIFT REG8位移位寄存器入锁存74HC620 3-STATE TRANSCEIVER反向3态收发器74HC623 3-STATE TRANSCEIVER八路三态收发器74HC640 3-STATE TRANSCEIVER反向3态收发器74HC643 3-STATE TRANSCEIVER八路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器74HC648 INVERT BUS TRANCIVER反向总线收发器74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE异或非门74HC73 DUAL J-K FLIP-FLOP W/CLEAR双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP双D触发器74HC75 4BIT BISTABLE LATCH4位双稳锁存器74HC76 PRESET/CLEAR JK FLIP-FLOP双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE2输入异或门74HC942 BAUD MODEM300BPS低速调制解调器74HC943 300 BAUD MODEM300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES与非门74LS02 QUAD 2-INPUT NOR GATES或非门74LS03 QUAD 2-INPUT NAND GATES与非门74LS04 HEX INVERTING GATES反向器74LS05 HEX INVERTERS OPEN DRAIN六路反向器74LS08 QUAD 2-INPUT AND GATE与门74LS09 QUAD 2-INPUT AND GATES OC与门74LS10 TRIPLE 3-INPUT NAND GATES与非门74LS109 QUAD 2-INPUT AND GATES OC与门74LS11 TRIPLE 3-INPUT AND GATES与门74LS112 DUAL J-K FLIP-FLOP双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET双JK触发器74LS114 NEGATIVE J-K FLIP-FLOP负沿J-K触发器74LS122 Retriggerable Monostab可重触发单稳74LS123 Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器74LS160 BCD DECADE 4BIT BIN COUNTERS计数器74LS136 QUADRUPLE 2-INPUT XOR GATE异或门74LS138 3-8 LINE DECODER3线至8线译码器74LS139 2-4 LINE DECODER2线至4线译码器74LS14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS151 8-CHANNEL DIGITAL MUX8通道多路器74LS153 DUAL 4-INPUT MUX双四输入多路器74LS155 2-4 LINE DECODER2线至4线译码器74LS156 2-4 LINE DECODER/DEMUX2-4译码器74LS157 QUAD 2-INPUT MUX四个双端多路器74LS158 2-1 LINE MUX2-1线多路器74LS160A BINARY COUNTER二进制计数器74LS161A BINARY COUNTER二进制计数器74LS162A BINARY COUNTER二进制计数器74LS163A DECADE COUNTERS十进制计数器74LS164 SERIAL-PARALLEL SHIFT REG串入并出74LS168 BI-DIRECT BCD TO DECADE双向计数器74LS169 4BIT UP/DN BIN COUNTER 四位加减计数器74LS173 TRI-STATE D FLIP-FLOP三态D触发器74LS174 HEX D FLIP-FLOP W/CLEAR六D触发器74LS175 HEX D FLIP-FLOP W/CLEAR六D触发器74LS190 BINARY UP/DN COUNTER 二进制加减计数器74LS191 DECADE UP/DN COUNTER 十进制加减计数器74LS192 DECADE UP/DN COUNTER 十进制加减计数器74LS193 BINARY UP/DN COUNTER 二进制加减计数器74LS194A 4BIT BI-DIR SHIFT4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并行移位寄存器74LS20 QUAD 4-INPUT NAND GATE四个四入与非门74LS21 4-INPUT AND GATE四输入端与门74LS240 OCTAL 3-STATE BUFFER八个三态缓冲门74LS244 OCTAL 3-STATE BUFFER八个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER三态收发器74LS253 DUAL 4-CH 3-STATE MUX4路3态多路器74LS256 4BIT ADDRESS LATCH四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX4路3态多路器74LS258 2-CH 3-STATE MUX2路3态多路器74LS27 TRIPLE 3-INPUT NOR GATES三输入或非门74LS279 QUAD R-S LATCHES四个RS非锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲74LS283 4BIT BINARY ADDER CARRY四位加法器74LS30 8-INPUT NAND GATES八输入端与非门74LS32 QUAD 2-INPUT OR GATES二输入或门74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器74LS365 HEX 3-STATE BUFFER六个三态缓冲门74LS367 3-STATE BUFFER INVERTER缓冲反向器74LS368A 3-STATE BUFFER INVERTER缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set2个JK触发器74LS379 QUAD PARALLEL REG四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER与非门缓冲器74LS390 DUAL DECADE COUNTER2个10进制计数器74LS393 DUAL BINARY COUNTER2个2进制计数器74LS42 BCD TO DECIMAL BCD转十进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER与或非门74LS540 OCT Buffer/Line Driver8路缓冲驱动器74LS541 OCT Buffer/LineDriver8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS682 8BIT MAGNITUDE COMPARATOR8路比较器74LS684 8BIT MAGNITUDE COMPARATOR8路比较器74LS75 QUAD LATCHES双锁存器74LS83A 4BIT BINARY ADDER CARRY四位加法器74LS85 4BIT MAGNITUDE COMPARAT4位判决电路74LS86 2INPUT EXCLUSIVE OR GATE2输入异或门74LS90 DECADE/BINARY COUNTER十/二进制计数器74LS95B 4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS688 8BIT MAGNITUDE COMPARAT8位判决电路74LS136 2-INPUT XOR GATE2输入异或门74LS651 BUS TRANSCEIVERS总线收发器74LS653 BUS TRANSCEIVERS总线收发器74LS670 3-STATE 4-BY-4 REG3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器TTL器件和CMOS器件的逻辑电平分类:默认栏目TTL器件和CMOS器件的逻辑电平逻辑电平的一些概念要了解逻辑电平的内容，首先要知道以下几个概念的含义：1：输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
74系列芯片功能大全
74系列芯片功能大全74系列芯片功能大全7400 2输入端四与非门7401 集电极开路2输入端四与非门7402 2输入端四或非门7403 集电极开路2输入端四与非门7404 六反相器7405 集电极开路六反相器7406 集电极开路六反相高压驱动器7407 集电极开路六正相高压驱动器7408 2输入端四与门7409 集电极开路2输入端四与门7410 3输入端3与非门74107 带清除主从双J-K触发器74109 带预置清除正触发双J-K触发器7411 3输入端3与门74112 带预置清除负触发双J-K触发器7412 开路输出3输入端三与非门74121 单稳态多谐振荡器74122 可再触发单稳态多谐振荡器74123 双可再触发单稳态多谐振荡器74125 三态输出高有效四总线缓冲门74126 三态输出低有效四总线缓冲门7413 4输入端双与非施密特触发器74132 2输入端四与非施密特触发器74133 13输入端与非门74136 四异或门74138 3-8线译码器/复工器74139 双2-4线译码器/复工器7414 六反相施密特触发器74145 BCD—十进制译码/驱动器7415 开路输出3输入端三与门74150 16选1数据选择/多路开关74151 8选1数据选择器74153 双4选1数据选择器74154 4线—16线译码器74155 图腾柱输出译码器/分配器74156 开路输出译码器/分配器74157 同相输出四2选1数据选择器74158 反相输出四2选1数据选择器7416 开路输出六反相缓冲/驱动器74160 可预置BCD异步清除计数器74161 可予制四位二进制异步清除计数器74162 可预置BCD同步清除计数器74163 可予制四位二进制同步清除计数器74164 八位串行入/并行输出移位寄存器74165 八位并行入/串行输出移位寄存器74166 八位并入/串出移位寄存器74169 二进制四位加/减同步计数器7417 开路输出六同相缓冲/驱动器74170 开路输出4×4寄存器堆74173 三态输出四位D型寄存器74174 带公共时钟和复位六D触发器74175 带公共时钟和复位四D触发器74180 9位奇数/偶数发生器/校验器74181 算术逻辑单元/函数发生器74185 二进制—BCD代码转换器74190 BCD同步加/减计数器74191 二进制同步可逆计数器74192 可预置BCD双时钟可逆计数器74193 可预置四位二进制双时钟可逆计数器74194 四位双向通用移位寄存器74195 四位并行通道移位寄存器74196 十进制/二-十进制可预置计数锁存器74197 二进制可预置锁存器/计数器7420 4输入端双与非门7421 4输入端双与门7422 开路输出4输入端双与非门74221 双/单稳态多谐振荡器74240 八反相三态缓冲器/线驱动器74241 八同相三态缓冲器/线驱动器74243 四同相三态总线收发器74244 八同相三态缓冲器/线驱动器74245 八同相三态总线收发器74247 BCD—7段15V输出译码/驱动器74248 BCD—7段译码/升压输出驱动器74249 BCD—7段译码/开路输出驱动器74251 三态输出8选1数据选择器/复工器74253 三态输出双4选1数据选择器/复工器74256 双四位可寻址锁存器74257 三态原码四2选1数据选择器/复工器74258 三态反码四2选1数据选择器/复工器74259 八位可寻址锁存器/3-8线译码器7426 2输入端高压接口四与非门74260 5输入端双或非门74266 2输入端四异或非门7427 3输入端三或非门74273 带公共时钟复位八D触发器74279 四图腾柱输出S-R锁存器7428 2输入端四或非门缓冲器74283 4位二进制全加器74290 二/五分频十进制计数器74293 二/八分频四位二进制计数器74295 四位双向通用移位寄存器74298 四2输入多路带存贮开关74299 三态输出八位通用移位寄存器7430 8输入端与非门7432 2输入端四或门74322 带符号扩展端八位移位寄存器74323 三态输出八位双向移位/存贮寄存器7433 开路输出2输入端四或非缓冲器74347 BCD—7段译码器/驱动器74352 双4选1数据选择器/复工器74353 三态输出双4选1数据选择器/复工器74365 门使能输入三态输出六同相线驱动器74365 门使能输入三态输出六同相线驱动器74366 门使能输入三态输出六反相线驱动器74367 4/2线使能输入三态六同相线驱动器74368 4/2线使能输入三态六反相线驱动器7437 开路输出2输入端四与非缓冲器74373 三态同相八D锁存器74374 三态反相八D锁存器74375 4位双稳态锁存器74377 单边输出公共使能八D锁存器74378 单边输出公共使能六D锁存器74379 双边输出公共使能四D锁存器7438 开路输出2输入端四与非缓冲器74380 多功能八进制寄存器7439 开路输出2输入端四与非缓冲器74390 双十进制计数器74393 双四位二进制计数器7440 4输入端双与非缓冲器7442 BCD—十进制代码转换器74352 双4选1数据选择器/复工器74353 三态输出双4选1数据选择器/复工器74365 门使能输入三态输出六同相线驱动器74366 门使能输入三态输出六反相线驱动器74367 4/2线使能输入三态六同相线驱动器74368 4/2线使能输入三态六反相线驱动器7437 开路输出2输入端四与非缓冲器74373 三态同相八D锁存器74374 三态反相八D锁存器74375 4位双稳态锁存器74377 单边输出公共使能八D锁存器74378 单边输出公共使能六D锁存器74379 双边输出公共使能四D锁存器7438 开路输出2输入端四与非缓冲器74380 多功能八进制寄存器7439 开路输出2输入端四与非缓冲器74390 双十进制计数器74393 双四位二进制计数器7440 4输入端双与非缓冲器7442 BCD—十进制代码转换器74447 BCD—7段译码器/驱动器7445 BCD—十进制代码转换/驱动器74450 16:1多路转接复用器多工器74451 双8:1多路转接复用器多工器74453 四4:1多路转接复用器多工器7446 BCD—7段低有效译码/驱动器74460 十位比较器74461 八进制计数器74465 三态同相2与使能端八总线缓冲器74466 三态反相2与使能八总线缓冲器74467 三态同相2使能端八总线缓冲器74468 三态反相2使能端八总线缓冲器74469 八位双向计数器7447 BCD—7段高有效译码/驱动器7448 BCD—7段译码器/内部上拉输出驱动74490 双十进制计数器74491 十位计数器74498 八进制移位寄存器7450 2-3/2-2输入端双与或非门74502 八位逐次逼近寄存器74503 八位逐次逼近寄存器7451 2-3/2-2输入端双与或非门74533 三态反相八D锁存器74534 三态反相八D锁存器7454 四路输入与或非门74540 八位三态反相输出总线缓冲器7455 4输入端二路输入与或非门74563 八位三态反相输出触发器74564 八位三态反相输出D触发器74573 八位三态输出触发器74574 八位三态输出D触发器74645 三态输出八同相总线传送接收器74670 三态输出4×4寄存器堆7473 带清除负触发双J-K触发器7474 带置位复位正触发双D触发器7476 带预置清除双J-K触发器7483 四位二进制快速进位全加器7485 四位数字比较器7486 2输入端四异或门7490 可二/五分频十进制计数器7493 可二/八分频二进制计数器7495 四位并行输入\输出移位寄存器7497 6位同步二进制乘法器型号器件名称厂牌备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOL CD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSC CD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOS CD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TICD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/ST CD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 ST CD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOT CD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器74系列芯片功能大全7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器常用74系列标准数字电路的中文名称资料器件代号器件名称 74 74LS 74HC00 四2输入端与非门√ √ √01 四2输入端与非门(OC) √ √02 四2输入端或非门√ √ √03 四2输入端与非门(OC) √ √04 六反相器√ √ √05 六反相器(OC) √ √06 六高压输出反相器(OC,30V) √ √07 六高压输出缓冲,驱动器(OC,30V) √ √ √08 四2输入端与门√ √ √09 四2输入端与门(OC) √ √ √10 三3输入端与非门√ √ √11 三3输入端与门√ √12 三3输入端与非门(OC) √ √ √14 六反相器√ √ √15 三3输入端与门(OC) √ √16 六高压输出反相器(OC,15V) √17 六高压输出缓冲,驱动器(OC,15V) √20 双4输入端与非门√ √ √21 双4输入端与门√ √ √22 双4输入端与非门(OC) √ √25 双4输入端或非门(有选通端) √ √ √26 四2输入端高压输出与非缓冲器√ √ √27 三3输入端或非门√ √ √28 四2输入端或非缓冲器√ √ √30 8输入端与非门√ √ √32 四2输入端或门√ √ √33 四2输入端或非缓冲器(OC) √ √37 四2输入端与非缓冲器√ √38 四2输入端与非缓冲器(OC) √ √40 双4输入端与非缓冲器√ √ √42 4线-10线译码器(BCD输入) √ √43 4线-10线译码器(余3码输入) √44 4线-10线译码器(余3葛莱码输入) √48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√ √ √51 2路3-3输入,2路2-2输入与或非门√ √ √52 4路2-3-2-2输入与或门√53 4路2-2-2-2输入与或非门√54 4路2-3-3-2输入与或非门√ √60 双4输入与扩展器√ √61 三3输入与扩展器√62 4路2-3-3-2输入与或扩展器√64 4路4-2-3-2输入与或非门√65 4路4-2-3-2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J-K触发器√72 与门输入J-K触发器√74 双上升沿D型触发器√ √78 双D型触发器√ √85 四位数值比较器√86 四2输入端异或门√ √ √87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主-从J-K触发器√109 双主-从J-K触发器√110 与门输入J-K触发器√111 双主-从J-K触发器√ √112 双下降沿J-K触发器√113 双下降沿J-K触发器√114 双下降沿J-K触发器√116 双4位锁存器√120 双脉冲同步驱动器√121 单稳态触发器√ √ √122 可重触发单稳态触发器√ √ √123 可重触发双稳态触发器√ √ √125 四总线缓冲器√ √ √126 四总线缓冲器√ √ √128 四2输入端或非线驱动器√ √ √132 四2输入端与非门√ √ √。
74系列芯片简单说明
74系列芯片功能略表来源：网络74HC01 2输入四与非门 (oc)74HC02 2输入四或非门74HC03 2输入四与非门 (oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门 (oc)74HC13 4输入双与非门 (斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门 (oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门 (斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端)74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出)74HC241 八缓冲器/线驱动器/线接收器(原码三态输出)74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74HC691 计数器/寄存器(带多转换,三态输出)74HC692 同步十进制计数器(带预置输入,同步清除)74HC693 计数器/寄存器(带多转换,三态输出)74HC696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74HC697 计数器/寄存器(带多转换,三态输出)74HC698 计数器/寄存器(带多转换,三态输出)74HC699 计数器/寄存器(带多转换,三态输出)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器。
0_74系列芯片功能略表
74系列芯片功能略表技术2008-12-17 10:47:39 阅读422 评论0 字号：大中小引自廖世迁的blog电子元件知识-74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v)74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v)74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v)74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出)74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出)74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步)74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步)74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)。
74系列芯片功能总汇
74HC/LS/HCT/F系列芯片的差异：1、 LS 是低功耗肖特基， HC是高速 COMS。
LS的速度比 HC略快。
HCT输入输出与 LS 兼容，但是功耗低； F 是高速肖特基电路；2、 LS 是 TTL 电平， HC是 COMS电平。
3、 LS 输入开路为高电平， HC输入不相同意开路，hc一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、 LS 输出下拉强上拉弱， HC上拉下拉相同。
5、工作电压不相同， LS 只能用 5V，而 HC一般为 2V 到6V；而 HCT的工作电压一般为～。
6、电平不相同。
LS 是 TTL 电平，其低电平和高电均分别为0.8 和，而 CMOS在工作电压为 5V 时分别为 0.3V 和，所以 CMOS能够驱动TTL，但反过来是不能够的7、驱动能力不相同， LS 一般高电平的驱动能力为5mA，低电平为 20mA；而 CMOS的上下电平均为 5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能够直接接电源。
74系列集成电路大体可分为6大类：74××〔标准型〕；74LS××〔低功耗肖特基〕；74S××〔肖特基〕；74ALS××〔先进低功耗肖特基〕；74AS××〔先进肖特基〕；74F××〔高速〕。
近来几年来还出现了高速CMOS电路的 74系列，该系列可分为 3大类：HC为 COMS工作电平；HCT为 TTL工作电平，可与 74LS系列互换使用；HCU合用于无缓冲级的CMOS电路。
这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。
依照不相同的条件和要求可选择不相同种类的 74系列产品，比方电路的供电电压为 3V 就应选择 74HC系列的。
产品系列电平典型传输延缓 ns 最大驱动电流 (-Ioh/Lol)mA AHC CMOS-8/8AHCT-8/8HC COMS25-8/8HCT COMS/TTL 25-8/8ACT COMS/TTL 10-24/24F TTL-15/64ALS TTL10-15/64LS TTL18-15/24注：同型号的 74系列、 74HC系列、 74LS 系列芯片，逻辑功能上是一样的。
74系列芯片分类功能表
四-2输入多路转换器(带选通) 八位通用移位寄存器(三态输出) 8-3线优先编码器(三态输出) 双四选1数据选择器/多路转换器 双4-1线数据选择器(三态输出) 8输入端多路转换器/数据选择器/寄存器, 三态补码输出 同上 同上 同上 6总线驱动器 六反向三态缓冲器/线驱动器 六同向三态缓冲器/线驱动器 六反向三态缓冲器/线驱动器 八d锁存器 八d触发器(三态同相) 4位双稳态锁存器 带使能的八d触发器 六d触发器 四d触发器 算术逻辑单元/函数发生器 算术逻辑单元/函数发生器 8位*1位补码乘法器 四串行加法器/乘法器 2输入四异或门 双十进制计数器 双四位二进制计数器 4位通用移位寄存器 八位存储寄存器 四2输入端多路开关(双路输出) 四-2输入多路转换器(带选通) 单稳态触发器 双单稳态触发器 四3方向总线收发器,集电极开路 四3方向总线收发器,集电极开路 四3方向总线收发器,三态输出 四3方向总线收发器,三态输出 四3方向总线收发器,三态输出 bcd-十进制译码器/驱动器,三态输出 有方向控制的双总线收发器 四3方向总线收发器,三态输出 有方向控制的双总线收发器 八三态线缓冲器 八三态线反向缓冲器 八三态线缓冲器 八三态线反向缓冲器 双十进制计数器 八位三态总线缓冲器(反向) 7 八位三态总线缓冲器 有输入锁存的并入串出移位寄存器
74芯片功能及作用 2输入四与非门 74ls51 2输入四与非门 (oc) 74ls52 2输入四或非门 74ls53 2输入四与非门 (oc) 74ls54 六倒相器 74ls55 六倒相器(oc) 74ls60 六高压输出反相缓冲器/驱动器(oc,30v) 74ls61 六高压输出缓冲器/驱动器(oc,30v) 74ls62 2输入四与门 74ls63 2输入四与门(oc) 74ls64 3输入三与非门 74ls65 3输入三与门 74ls70 3输入三与非门 (oc) 74ls71 4输入双与非门 (斯密特触发) 74ls72 六倒相器(斯密特触发) 74ls73 3输入三与门 (oc) 74ls74 六高压输出反相缓冲器/驱动器(oc,15v) 74ls75 六高压输出缓冲器/驱动器(oc,15v) 74ls76 74ls77 4输入双与非门 (斯密特触发) 六倒相器(斯密特触发) 74ls78 4输入双与非门 74ls80 4输入双与门 74ls81 4输入双与非门(oc) 74ls82 双可扩展的输入或非门 74ls83 2输入四与非门(斯密特触发) 74ls84 4输入双或非门(有选通) 74ls85 2输入四高电平接口与非缓冲器(oc,15v) 74ls86 3输入三或非门 74ls87 2输入四或非缓冲器 74ls89 8输入与非门 74ls90 延迟电路 74ls91 74ls92 2输入四或门 2输入四或非缓冲器(集电极开路输出) 74ls93 六缓冲器 74ls94 六缓冲器(oc) 74ls95 2输入四或非门(有选通) 74ls96 2输入四与非缓冲器 74ls97 2输入四或非缓冲器(集电极开路输出) 74ls100 2输入四或非缓冲器(集电极开路输出) 74ls103 4输入双与非缓冲器 74ls106 bcd-十进制计数器 74ls107 4线-10线译码器(bcd输入) 74ls108 4线-10线译码器(余3码输入) 74ls109 4线-10线译码器(余3葛莱码输入) 74ls110 bcd-十进制译码器/驱动器 74ls111 bcd-七段译码器/驱动器 74ls112 bcd-七段译码器/驱动器 74ls113 74ls114 bcd-七段译码器/驱动器 bcd-七段译码器/驱动器(oc) 74ls116 74ls50 双二路2-2输入与或非门(一门可扩 74ls120
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

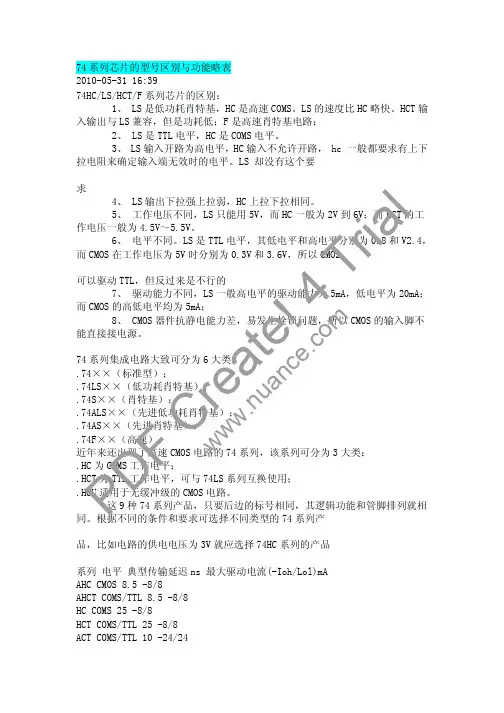

权威认证74系列芯片的型号区别与功能略表2010-05-31 16:3974HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC是高速COMS。
