阀门定位器工作原理

阀门定位器工作原理

阀门定位器工作原理阀门定位器是一种用于控制阀门位置的装置,它可以精确地控制阀门的开启和关闭,以实现流体管道系统的自动化控制。

在工业生产中,阀门定位器扮演着非常重要的角色,它可以提高生产效率,减少人工操作,同时也可以保证管道系统的安全运行。

那么,阀门定位器是如何工作的呢?接下来,我们将详细介绍阀门定位器的工作原理。

首先,阀门定位器是通过控制阀门执行器的运动来实现阀门的开启和关闭。

当需要控制阀门时,阀门定位器会接收到来自控制系统的信号,根据信号的指令来调节阀门执行器的运动。

阀门执行器会根据阀门定位器的指令,通过压缩空气、液压或电动力来推动阀门的运动,从而实现阀门的精确控制。

其次,阀门定位器通常会配备传感器来监测阀门的位置和运动状态。

传感器可以实时地监测阀门的开启程度、关闭速度以及阀门执行器的运动情况,确保阀门的运行状态符合设定要求。

一旦发现阀门位置偏差或异常,阀门定位器会立即发出警报并采取相应的措施,以避免管道系统发生意外事故。

此外,阀门定位器还可以根据管道系统的实际情况进行智能化的控制。

它可以根据流体流量、压力、温度等参数来自动调节阀门的开启程度,以实现管道系统的稳定运行和节能减排。

同时,阀门定位器还可以与控制系统进行联动,实现自动化的管道控制,提高生产效率和运行安全性。

总的来说,阀门定位器通过精确控制阀门执行器的运动,配备传感器监测阀门状态,以及智能化的管道控制,实现了对阀门位置的精准控制和管道系统的自动化运行。

它在工业生产中发挥着重要的作用,为生产运行提供了可靠的保障。

希望通过本文的介绍,您对阀门定位器的工作原理有了更深入的了解。

气动阀门定位器的工作结构原理说明 定位器工作原理

气动阀门定位器的工作结构原理说明 定位器工作原理

气动阀门定位器的工作结构原理说明定位器工作原理(一)工作原理气动阀门定位器是气动调整阀的紧要附件和配件之一,起阀门定位作用。

气动阀门定位器是按力矩平衡原理工作的,当通入波纹管的信号压力加添时,使主杠杆绕支点转动,使喷嘴挡板靠近喷嘴,喷嘴背压经单向放大器放大后,通入到执行机构薄膜室的压力加添,使阀杆向下移动。

并带动反馈杆绕支点转动,反馈凸轮也随之作逆时针方向转动,通过滚轮使副杠杆绕支点转动,并将反馈弹簧拉伸,弹簧对主杠杆的拉力与信号压力用在波纹管上的力达到力矩平衡时,仪表达到平衡状态。

执行机构的阀位维持在确定的开度上,确定的信号压力就对应于确定的阀位开度。

以上作用方式为正作用,若要更改作用方式,只要将凸轮翻转,A向变成B 向等,即可。

所谓正作用定位器,就是信号压力加添,输出压力亦加添;所谓反作用定位器,就是信号压力加添,输出压力则削减。

一台正作用执行机构只要装上反作用定位器,就能实现反作用执行机构的动作;相反,一台反作用执行机构只要装上反作用定位器,就能实现正作用执行机构的动作。

(二)结构原理气动阀门定位器接收来自掌控器或掌控系统中4~20mA等弱电信号,并向气动执行机构输送空气信号来掌控阀门位置的装置。

其与气动调整阀配套使用,构成闭环掌控回路。

把掌控系统给出的直流电流信号转换成驱动调整阀的气信号,掌控调整阀的动作。

同时依据调整阀的开度进行反馈,使阀门位置能够按系统输出的掌控信号进行正确定位。

(三)紧要功能气动阀门定位器与气动执行机构共同构成自控单元和各种调整阀连接经过调试安装后,组合成气动调整阀。

用于各种工业自动化过程掌控领域当中。

定位器的安装怎样?智能阀门定位器为环路供电设备,能够驱动线性和90、旋转气动阀门。

4—20mA输入信号确定阀门的设定点。

精准明确的掌控通过阀位反馈实现—自动更改空气输出压力以克服阀杆摩擦力和流体的力的作用,维持所需要的阀位。

阀位通过连续的行程%数字显示。

阀位反馈通过基于霍尔效应的非接触技术获得。

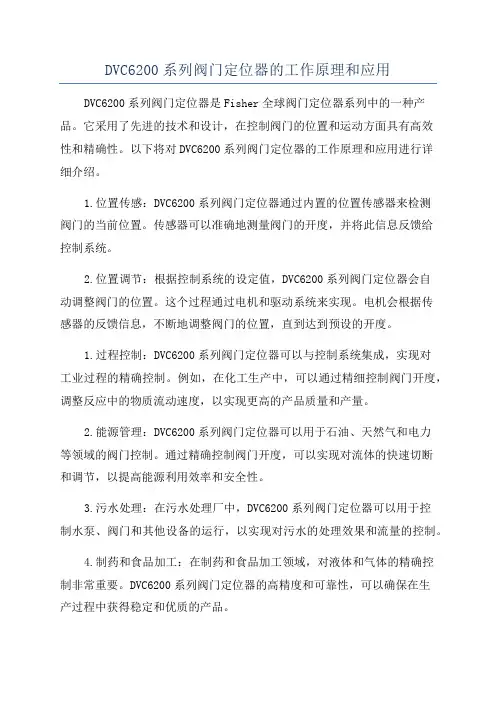

DVC6200系列阀门定位器的工作原理和应用

DVC6200系列阀门定位器的工作原理和应用

DVC6200系列阀门定位器的工作原理和应用DVC6200系列阀门定位器是Fisher全球阀门定位器系列中的一种产品。

它采用了先进的技术和设计,在控制阀门的位置和运动方面具有高效性和精确性。

以下将对DVC6200系列阀门定位器的工作原理和应用进行详细介绍。

1.位置传感:DVC6200系列阀门定位器通过内置的位置传感器来检测阀门的当前位置。

传感器可以准确地测量阀门的开度,并将此信息反馈给控制系统。

2.位置调节:根据控制系统的设定值,DVC6200系列阀门定位器会自动调整阀门的位置。

这个过程通过电机和驱动系统来实现。

电机会根据传感器的反馈信息,不断地调整阀门的位置,直到达到预设的开度。

1.过程控制:DVC6200系列阀门定位器可以与控制系统集成,实现对工业过程的精确控制。

例如,在化工生产中,可以通过精细控制阀门开度,调整反应中的物质流动速度,以实现更高的产品质量和产量。

2.能源管理:DVC6200系列阀门定位器可以用于石油、天然气和电力等领域的阀门控制。

通过精确控制阀门开度,可以实现对流体的快速切断和调节,以提高能源利用效率和安全性。

3.污水处理:在污水处理厂中,DVC6200系列阀门定位器可以用于控制水泵、阀门和其他设备的运行,以实现对污水的处理效果和流量的控制。

4.制药和食品加工:在制药和食品加工领域,对液体和气体的精确控制非常重要。

DVC6200系列阀门定位器的高精度和可靠性,可以确保在生产过程中获得稳定和优质的产品。

总结:DVC6200系列阀门定位器是一种基于电气信号的位置控制系统,通过精确的位置传感和位置调节,实现对阀门的精确控制。

它在各个领域的工业应用中起着非常重要的作用,特别适用于过程控制、能源管理、污水处理和制药食品加工等领域。

阀门定位器的工作原理

阀门定位器的工作原理

阀门定位器的工作原理
阀门定位器是一种用于确定阀门开闭状态的设备,其工作原理如下:
1. 传感器感知:阀门定位器通过内置的传感器,感知阀门是否处于开启或关闭状态。

传感器可以是物理接触式的,也可以是非接触式的,如光电传感器或磁力传感器。

2. 信号传输:一旦传感器感知到阀门状态的变化,它会将相应的信号传输给阀门定位器的控制单元。

这些信号可以是电信号、光信号或其他类型的信号,取决于传感器的类型和设备的设计。

3. 数据分析:控制单元接收到传感器发送的信号后,会对信号进行数据分析和处理。

它会判断阀门是处于正常开启状态、正常关闭状态还是在中间位置,即半开或半关状态。

4. 显示和输出:一旦控制单元完成数据分析,它会将结果显示在设备的显示屏上,以便操作员准确了解阀门的开闭状态。

此外,阀门定位器还可以通过电子输出信号,将阀门状态信息传输给其他控制系统或记录设备,以实现进一步的处理或监控。

总的来说,阀门定位器通过传感器感知阀门的开闭状态,将信号传输给控制单元进行数据分析和处理,然后将结果显示或输出,帮助操作员准确了解和控制阀门的位置。

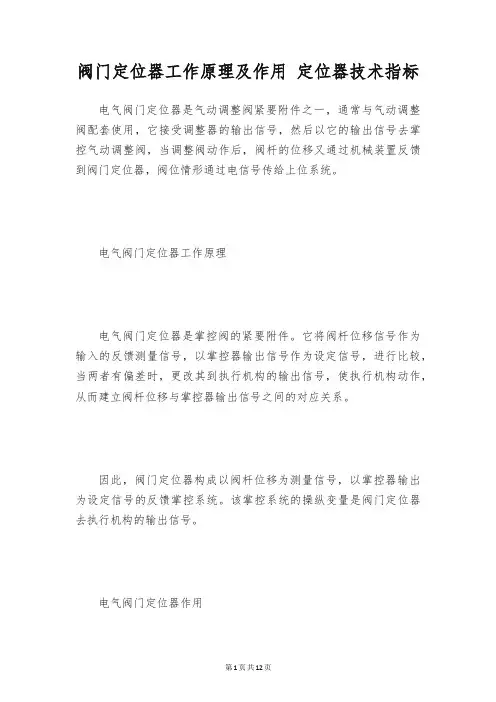

阀门定位器工作原理及作用 定位器技术指标

阀门定位器工作原理及作用 定位器技术指标

阀门定位器工作原理及作用定位器技术指标电气阀门定位器是气动调整阀紧要附件之一,通常与气动调整阀配套使用,它接受调整器的输出信号,然后以它的输出信号去掌控气动调整阀,当调整阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位情形通过电信号传给上位系统。

电气阀门定位器工作原理电气阀门定位器是掌控阀的紧要附件。

它将阀杆位移信号作为输入的反馈测量信号,以掌控器输出信号作为设定信号,进行比较,当两者有偏差时,更改其到执行机构的输出信号,使执行机构动作,从而建立阀杆位移与掌控器输出信号之间的对应关系。

因此,阀门定位器构成以阀杆位移为测量信号,以掌控器输出为设定信号的反馈掌控系统。

该掌控系统的操纵变量是阀门定位器去执行机构的输出信号。

电气阀门定位器作用1、用于对调整质量要求高的紧要调整系统,以提高调整阀的定位精准明确及牢靠性。

2、用于阀门两端压差大(△p》1MPa)的场合。

通过提高气源压力增大执行机构的输出力,以克服液体对阀芯产生的不平衡力,减小行程误差。

3、当被调介质为高温、高压、低温、有毒、易燃、易爆时,为了防止对外泄漏,往往将填料压得很紧,因此阀杆与填料间的摩擦力较大,此时用定位器可克服时滞。

4、被调介质为粘性流体或含有固体悬浮物时,用定位器可以克服介质对阀杆移动的阻力。

5、用于大口径(Dg》100mm)的调整阀,以增大执行机构的输出推力。

6、当调整器与执行器距离在60m以上时,用定位器可克服掌控信号的传递滞后,改善阀门的动作反应速度。

7、用来改善调整阀的流量特性。

8、一个调整器掌控两个执行器实行分程掌控时,可用两个定位器,分别接受低输入信号和高输入信号,则一个执行器低程动作,另一个高程动作,即构成了分程调整。

阀门定位器的详情介绍阀门定位器按结构分:气动阀门定位器、电气阀门定位器及智能阀门定位器,是调整阀的紧要附件,通常与气动调整阀配套使用,它接受调整器的输出信号,然后以它的输出信号去掌控气动调整阀,当调整阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位情形通过电信号传给上位系统。

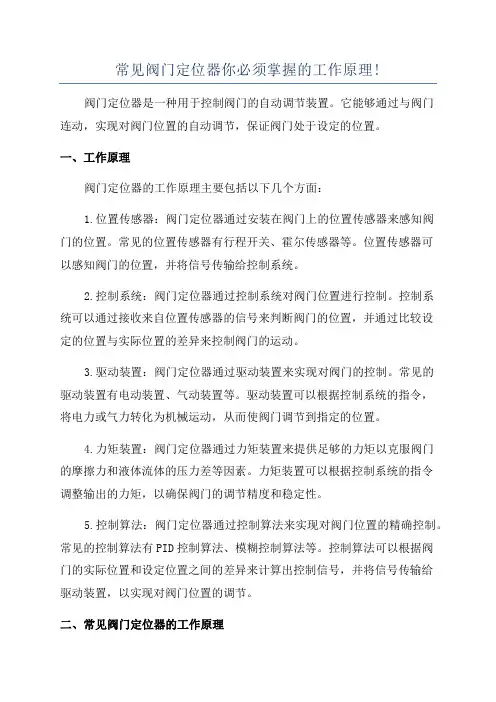

常见阀门定位器你必须掌握的工作原理!

常见阀门定位器你必须掌握的工作原理!

常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于控制阀门的自动调节装置。

它能够通过与阀门连动,实现对阀门位置的自动调节,保证阀门处于设定的位置。

一、工作原理阀门定位器的工作原理主要包括以下几个方面:1.位置传感器:阀门定位器通过安装在阀门上的位置传感器来感知阀门的位置。

常见的位置传感器有行程开关、霍尔传感器等。

位置传感器可以感知阀门的位置,并将信号传输给控制系统。

2.控制系统:阀门定位器通过控制系统对阀门位置进行控制。

控制系统可以通过接收来自位置传感器的信号来判断阀门的位置,并通过比较设定的位置与实际位置的差异来控制阀门的运动。

3.驱动装置:阀门定位器通过驱动装置来实现对阀门的控制。

常见的驱动装置有电动装置、气动装置等。

驱动装置可以根据控制系统的指令,将电力或气力转化为机械运动,从而使阀门调节到指定的位置。

4.力矩装置:阀门定位器通过力矩装置来提供足够的力矩以克服阀门的摩擦力和液体流体的压力差等因素。

力矩装置可以根据控制系统的指令调整输出的力矩,以确保阀门的调节精度和稳定性。

5.控制算法:阀门定位器通过控制算法来实现对阀门位置的精确控制。

常见的控制算法有PID控制算法、模糊控制算法等。

控制算法可以根据阀门的实际位置和设定位置之间的差异来计算出控制信号,并将信号传输给驱动装置,以实现对阀门位置的调节。

二、常见阀门定位器的工作原理1.电动定位器:电动定位器是使用电动装置作为驱动装置的阀门定位器。

当控制系统接收到位置传感器的信号后,会将信号转化为电信号,并通过控制算法计算出控制信号。

然后,控制信号会传输给驱动装置,驱动装置会将电能转化为机械运动,从而实现对阀门位置的调节。

2.气动定位器:气动定位器是使用气压作为驱动装置的阀门定位器。

当控制系统接收到位置传感器的信号后,会将信号转化为气压信号,并通过控制算法计算出控制信号。

然后,控制信号会传输给驱动装置,驱动装置会根据控制信号控制气压的大小和流向,从而实现对阀门位置的调节。

yt1000阀门定位器原理

yt1000阀门定位器原理

yt1000阀门定位器原理yt1000阀门定位器是一种用于调节控制阀门位置的设备,它通过测量和反馈阀门执行器的位置,实现对阀门的精确控制。

本文将介绍yt1000阀门定位器的原理及其工作过程。

一、原理概述yt1000阀门定位器基于电动阀门执行器和位置传感器的组合,实现对阀门位置的精确测量和控制。

其原理基于负反馈控制系统,通过持续的位置反馈和调整,使阀门保持在预设位置,从而实现对流体的流量和压力的精确调节。

二、工作过程1. 位置传感器yt1000阀门定位器内置了高精度的位置传感器,用于实时测量阀门执行器的位置。

传感器通常使用非接触式的技术,如霍尔传感器或磁敏传感器。

当阀门执行器移动时,传感器会感知到位置的变化,并将该信息传递给控制系统。

2. 控制系统yt1000阀门定位器配备了先进的控制系统,用于处理位置传感器的反馈信号,并根据设定值进行阀门位置的调整。

控制系统通常由微处理器和相关电路组成,能够实现高速、精确的控制。

3. 电动阀门执行器yt1000阀门定位器与电动阀门执行器紧密结合,通过控制执行器的运动来实现对阀门位置的调节。

电动阀门执行器通常由电机、齿轮传动装置和机械连接杆组成。

执行器接收控制系统的指令,通过电机的转动来改变阀门的开度。

4. 反馈控制yt1000阀门定位器的核心是负反馈控制系统。

在设定值和实际位置之间存在差值时,控制系统会根据该差值来调整阀门位置。

具体而言,如果阀门偏离设定值,控制系统会相应地发送指令,调整电动阀门执行器的运动,使阀门趋近于设定位置。

反之,当阀门接近预设位置时,控制系统将减小或停止对执行器的操作,以避免过冲。

三、优势与应用yt1000阀门定位器具有以下优势:1. 高精度控制:通过精确的位置反馈和调整,yt1000阀门定位器能够实现对阀门位置的精确控制,可满足对流量和压力更高要求的应用。

2. 快速响应:借助先进的控制系统,yt1000阀门定位器能够快速地对位置偏差进行反馈和调整,实现对流体的实时控制。

常见阀门定位器你必须掌握的工作原理!

常见阀门定位器你必须掌握的工作原理!

常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于自动控制阀门位置的装置,通常应用于工业控制系统中。

它主要通过检测和控制阀门的位置,以确保阀门能够准确地执行开关操作。

掌握阀门定位器的工作原理对于操作和维护阀门定位器的人员至关重要。

下面是常见的阀门定位器的工作原理:1.反馈信号:阀门定位器通过传感器获取阀门位置的反馈信号。

传感器通常是安装在阀门本体上的,它可以测量阀门的开度或者位置。

一些常见的传感器包括旋转式或线性式编码器、霍尔传感器以及压力传感器等。

这些传感器将阀门位置转换为可读取的电信号。

2.控制信号:阀门定位器接收控制信号,并根据这些信号来判断阀门应该执行的动作。

控制信号通常为电流信号,其大小和方向表示阀门应该向哪个方向运动或者停止运动。

阀门定位器将控制信号转化为驱动信号,以驱动执行器进行阀门位置的调节。

3.驱动信号:阀门定位器生成的驱动信号将传输到执行器中进行控制。

执行器通常是一个电动执行器或者气动执行器,它们根据驱动信号的大小和方向来控制阀门的开闭动作。

电动执行器通常采用伺服驱动电机,而气动执行器使用压缩空气来驱动阀门。

根据阀门类型和需求,还可能使用液压执行器进行驱动。

4.反馈控制:阀门定位器通过将执行器位置与阀门位置的反馈信号进行比较来实现闭环控制。

如果阀门的实际位置与预期位置不一致,定位器将相应调整控制信号,以改变执行器的运动方向和速度,直到阀门达到预期位置,并保持稳定。

5.系统调节:阀门定位器通常还配备了一些调节参数的功能,以满足特定控制要求。

这些参数包括调节阀门的开动时间、速度、加速度,以及闭环控制的增益和迟滞等。

通过调节这些参数,可以优化阀门控制的响应时间、稳定性和精度。

综上所述,阀门定位器主要通过接收反馈信号、控制信号和驱动信号来实现阀门位置的检测和控制。

通过调节控制信号和驱动信号,反馈控制阀门的位置,以确保阀门能够准确地执行开关操作,并按照设定的要求进行控制。

不同类型的阀门定位器在具体的实现方式和控制策略上可能会有差异,但基本的工作原理是相似的。

智能阀门定位器的简要原理说明

智能阀门定位器的简要原理说明

智能阀门定位器的简要原理说明
1.传感器测量阀门位置:智能阀门定位器通过安装在阀门上的传感器,来实时测量阀门的位置。

常见的传感器有角度传感器和位置传感器,它们
会随着阀门的移动而输出相应的电信号。

2.信号处理与转换:传感器输出的电信号被智能阀门定位器内部的电
路进行处理和转换。

这些电路通常包括放大、滤波和数字信号处理等功能,将传感器的电信号转换为可供控制系统使用的数字信号。

3.控制算法:智能阀门定位器内部搭载了控制算法,用于基于传感器
输出的信号来计算和控制阀门的位置。

这些算法可以根据不同的应用需求
来实现阀门的打开、关闭或者调节。

4.位置反馈:智能阀门定位器通过控制机构将计算得到的位置指令传
达给阀门,然后通过传感器对阀门位置进行反馈。

这个反馈机制可以用于
验证阀门是否达到目标位置,以获取位置的准确性和可靠性。

5.与控制系统的通信:智能阀门定位器通常具有与控制系统进行通信
的能力,以便实现远程监控和控制。

它可以通过各种通信接口将阀门位置
数据传输给控制系统,并接收控制系统的指令进行相应的位置调整。

智能阀门定位器的工作原理是基于传感器测量阀门位置,将其转换为
数字信号,然后通过控制算法来实现阀门位置的控制。

该设备可应用于各
种工业领域,例如化工、石油、天然气和水处理等,能够提高阀门的精确
性和稳定性。

同时,智能阀门定位器还具有实时监控和远程控制的能力,
提高了维护和管理的便利性。

电气阀门定位器原理

电气阀门定位器原理

电气阀门定位器原理
电气阀门定位器是一种用于自动调节阀门位置的装置。

它采用电气信号控制阀门的开启和关闭,实现对流体的精确控制。

电气阀门定位器的原理主要包括位置传感器和执行机构两个部分。

位置传感器用于检测阀门的位置信息,通常采用霍尔效应传感器或者电阻式传感器。

通过监测阀门的位置,位置传感器将位置信息转化为电信号,并传送给执行机构。

执行机构则根据接收到的电信号来控制阀门的位置。

它通常包括电动机、传动装置和阀门安装部件。

当执行机构接收到开启信号时,电动机便启动,并通过传动装置使阀门开启。

反之,当接收到关闭信号时,电动机则反向运转,将阀门关闭。

除了位置传感器和执行机构,电气阀门定位器可能还包括控制器和人机界面。

控制器可根据设定的参数来控制阀门的动作,向执行机构发送相应的信号。

人机界面则用于操作人员与系统进行交互,设定阀门的开度或启用某种自动控制模式。

总的来说,电气阀门定位器通过位置传感器不断监测阀门的位置,并通过执行机构根据电信号来控制阀门的运动,以实现对流体的精确控制。

它具有响应速度快、精准度高的特点,广泛应用于工业自动化控制系统中。

阀门定位器的工作原理和使用

阀门定位器的工作原理和使用

阀门定位器的工作原理和使用在化工厂车间溜达一圈定会看到有些管道上装有圆圆脑袋的阀门,这就是调节阀。

气动薄膜调节阀调节阀从它的名称则可知晓一些信息,关键词调节二字它的调节范围0~100%之间任意调节。

细心的朋友应该发现,每台调节阀的脑袋下面都挂着一个装置,熟悉的肯定知道,这就是调节阀的心脏,阀门定位器,通过这个装置可调节进入脑袋(气动薄膜)内气量,可以精准的控制阀门的位置。

阀门定位器有智能式定位器和机械式定位器,今天讨论的是后者机械式定位器,与图片所示的定位器一样的。

机械式气动阀门定位器的工作原理阀门定位器结构示意图图中基本将机械式气动阀门定位器的部件一一说清楚,接下来就是看它如何工作的?气源来自于空压站的压缩空气,在阀门定位器气源进口前段还有一个空气过滤减压阀,用于压缩空气的净化。

从减压阀出口的气源从阀门定位器进入,至于多少气量进入阀门的膜头,根据控制器的输出信号决定。

控制器输出的电信号是4~20mA,气动信号是20Kpa~100Kpa,从电信号到气信号是通过电气转换器进行的。

当控制器输出的电信号转变为与之相对应的气信号时,然后将转换后的气信号作用在波纹管上。

杠杆2则绕着支点运动,杠杆2下段向右运动靠近喷嘴。

喷嘴的背压增加,经过气动放大器放大后(图中那个带小于符号的部件),将气源的一部分送入到气动薄膜的气室,阀杆带着阀芯向下自动逐渐将阀门开度变小。

此时,与阀杆相连的反馈杆(图中摆杆)绕着支点向下移动,使轴的前端向下移动,与其连接的偏心凸轮做逆时针旋转,滚轮顺时针旋转向左移动,从而拉伸反馈弹簧。

由于反馈弹簧拉伸杠杆2下段向左移动,此时就会与作用在波纹管上的信号压力达到力平衡,于是阀门就固定在某个位置不动作了。

通过上面的介绍,应该对机械式阀门定位器有一定的了解,有机会的时候再操作一边最好是能够动手拆卸一次,加深定位器每个零件的位置及每个零件的名。

因此,机械式阀门的浅谈告一段落,接下来进行知识的扩展,让对调节阀有个更深层次的认知。

阀门定位器工作原理及介绍

阀门定位器工作原理及介绍

阀门定位器工作原理及介绍阀门定位器是一种用于调节装置的自动控制仪器,可以监测阀门的实际位置,并根据设定的控制信号实现对阀门位置的调节。

阀门定位器广泛应用于石油、化工、能源、冶金、电力等行业中的各种流体控制系统中。

本文将详细介绍阀门定位器的工作原理及其应用介绍。

一、阀门定位器的工作原理1.传感器采集:阀门定位器通过安装在阀门上的传感器来采集阀门的位置信息。

常用的传感器包括位移传感器、角度传感器等。

传感器将阀门的位置信息转化为电信号,并传送给控制系统。

2.信号处理:阀门定位器接收到传感器采集的位置信号后,进行信号处理,对信号进行放大、滤波等处理,以确保信号的稳定性和准确性。

3.控制信号计算:阀门定位器接收控制系统发送的控制信号,通过与位置信号进行比较,计算出阀门的实际位置误差。

4.控制算法:根据实际位置误差,阀门定位器内部的控制算法计算出调节阀门的操作量。

常见的控制算法包括比例控制、积分控制、微分控制等。

5.控制信号输出:阀门定位器将计算得到的调节阀门的操作量转化为电信号,通过执行机构输出到阀门,实现对阀门位置的精确控制。

二、阀门定位器的应用介绍1.石油化工行业:在炼油、化工生产中,阀门定位器广泛应用于各类调节阀、截止阀的控制系统中,实现对流体的精确控制和调节,提高生产过程的稳定性和安全性。

2.电力行业:阀门定位器在火力发电、核电等领域中的应用非常广泛。

它可以实现对锅炉、汽轮机等关键设备中的阀门位置的精确控制,提高能源转换的效率。

3.冶金行业:冶金过程中,阀门定位器可用于控制各类流体,如煤气、煤油等的流量和温度,以确保生产过程的稳定性和安全性。

4.环保领域:阀门定位器在废气处理、废水处理等环保设备中有广泛的应用。

通过精确控制阀门的位置,可以实现废气和废水的准确排放和处理,提高环保设备的工作效率。

5.建筑领域:阀门定位器在暖通空调、给排水系统中的应用也很常见。

通过控制阀门的位置,可以实现对室内温度和湿度的精确控制,提高室内环境的舒适度。

气动阀门定位器工作原理

气动阀门定位器工作原理

气动阀门定位器工作原理
气动阀门定位器是一种用于控制气动执行器的设备,它通常与气动执行器和阀门组合使用,用于精确控制阀门的开启和关闭。

气动阀门定位器的工作原理如下:
1. 气动源供气:气动阀门定位器通常通过气源供气,将气源接入定位器中。

气源的压力会影响定位器的工作调整范围和灵敏度。

2. 压力传感器检测:定位器内部装有压力传感器,用于检测气源的压力情况。

根据不同的压力信号,定位器可以判断阀门的当前位置以及需要调整的位置。

3. 控制气路调节:定位器通过气流调节控制阀门的位置。

当阀门偏离目标位置时,定位器会根据压力信号判断调整方向,并通过控制气路调节气流的大小,以推动气动执行器将阀门推向目标位置。

4. 反馈信号传递:定位器会根据阀门当前位置和调整情况,发送反馈信号给控制系统。

这些反馈信号可以用来监测阀门的状态,并进行相应的控制和调整。

通过不断调整气流的大小和方向,气动阀门定位器能够实现精确的阀门控制。

它在工业生产和流程控制中广泛应用,帮助实现自动化和精确控制系统。

浅谈阀门定位器的工作原理和使用

浅谈阀门定位器的工作原理和使用

浅谈阀门定位器的工作原理和使用阀门定位器是一种用于定位和控制阀门开闭状态的仪器设备。

其工作原理基于电磁感应和信号传输,主要用于自动化控制系统中的阀门定位和反馈。

阀门定位器通常由阀门定位器本体、感应器、运动传动装置和控制电路等组成。

工作原理:1.电磁感应:阀门定位器通过感应器和阀门杆进行电磁耦合,当电磁线圈通电时,产生的磁场会作用在阀门杆上,从而感应出阀门的位置信息。

2.信号传输:感应器接收到阀门位置信息后,将其转换为电信号,通过传输装置传送给控制电路。

3.控制电路:控制电路接收到阀门位置信号后,根据设定的控制策略,控制运动传动装置的动作,以达到准确的阀门定位。

使用方法:1.安装:根据阀门定位器的型号和实际情况,将阀门定位器固定安装在阀门和执行机构上,使其与阀门杆连接并保持良好的电磁耦合。

2.连接:将阀门定位器与控制电路连接,确保信号的传输和控制的安全可靠。

3.校准:根据实际需求和操作手册,对阀门定位器进行校准,确保其准确反映阀门的开闭状态。

4.调试:通过控制电路对运动传动装置进行调试,使其具备良好的控制性能和定位精度。

5.操作:根据控制策略和工艺要求,对阀门定位器进行自动或手动控制,实现对阀门的定位控制和反馈。

阀门定位器的使用有以下几个主要优点和应用领域:1.提高自动化程度:阀门定位器能够将阀门的开闭状态实时反馈给控制系统,实现远程操控和智能化控制,提高生产自动化程度。

2.改善准确性:阀门定位器采用电磁感应和信号传输,具有较高的定位精度和稳定性,能够实现精确的阀门开闭控制。

3.提高安全性:阀门定位器能够监测和报告阀门的实时位置信息,当阀门异常或操作不当时,能够及时警报并采取相应的控制措施,提高系统的安全性和可靠性。

4.减少人为操作:阀门定位器能够自动定位和控制阀门的开闭状态,减少了人为操作的干预,降低了人为错误和事故的发生概率。

5.广泛应用领域:阀门定位器适用于各种工业领域,如化工、石油、电力、冶金、水处理等,特别适用于高压、高温、腐蚀性介质和危险环境下的阀门定位控制。

阀门定位器工作原理

阀门定位器工作原理

阀门定位器工作原理
阀门定位器是一种用于定位阀门的装置,它能够准确地找到和确定阀门的位置。

它的工作原理主要通过以下步骤:
1. 传感器检测:阀门定位器内置了传感器,可以检测阀门的位置信息。

传感器通常是通过测量阀门杆的移动来确定位置的,可以是基于机械原理或者电子原理。

2. 数据采集:传感器将检测到的位置信息转化为电信号,并通过内部的数据采集装置进行采集和处理。

数据采集装置负责将传感器采集到的位置数据进行转换和处理,使其适合后续的处理和控制。

3. 信号处理:采集到的位置数据通过信号处理器进行处理和分析。

信号处理器会对采集到的数据进行滤波、放大、校准等处理,以保证位置数据的精确性和可靠性。

4. 状态显示:经过信号处理后,阀门定位器会将阀门的位置信息以数字或者模拟的方式显示出来。

这样操作人员就可以直观地看到阀门的位置状态,便于操作和维护。

5. 控制指令:根据阀门的位置信息,阀门定位器可以产生控制信号,用于控制阀门的开闭。

这个控制信号一般会发送给阀门控制系统,由其来控制阀门的动作。

综上所述,阀门定位器通过传感器检测阀门的位置,采集、处理和显示位置信息,并生成相应的控制信号,实现对阀门位置
的准确定位和控制。

这使得操作人员可以方便地监测和控制阀门的状态,提高了阀门的运行效率和安全性。

阀门电气定位器工作原理

阀门电气定位器工作原理

阀门电气定位器工作原理
阀门电气定位器是一种用于控制阀门位置的装置,通过电气信号使阀门定位器工作。

其工作原理如下:
1. 电气信号输入:控制阀门位置的电气信号由控制室或自动化系统发送给阀门电气定位器。

这些信号可以是电流信号、电压信号或数字信号。

2. 信号转换:阀门电气定位器将接收到的电气信号转换为阀门定位器可以理解的机械运动信号。

这个过程通常通过电动机或气动执行器来完成。

3. 机械运动:阀门电气定位器通过机械装置将转换后的信号转化为直线运动或旋转运动。

这使得阀门可以在不同的位置进行精确控制。

4. 反馈信号:为了保证阀门位置的准确性,阀门电气定位器通常会配备反馈机制,以便实时监测阀门的位置。

这些反馈信号可以通过传感器或编码器来获取。

5. 闭环控制:阀门电气定位器将反馈信号与输入信号进行比较,并根据差异来调整阀门位置。

这种闭环控制可以确保阀门位置的准确性和稳定性。

总之,阀门电气定位器通过接收电气信号,将其转换为机械运动,并通过反馈机制进行闭环控制,实现对阀门位置的精确控
制。

这样可以在工业生产和流程控制中实现阀门的自动化操作和精确调节。

阀门定位器原理及现场调教

阀门定位器原理及现场调教

单/双作用气动执行机构人们把常用气动执行机构作了如下分类:气动薄膜执行机构和气缸式执行机构,又根据作用方式分为单作用和双作用,正作用(气关)和反作用(气开)一般气动薄膜执行机构都会带有复位弹簧,所以都是单作用的,一般气缸式执行机构根据有无复位弹簧分为单作用和双作用.这样一来,单作用执行机构人们会配上单作用输出阀门定位器,双作用执行机构一般配上双作用定位器电气阀门定位器调试方法电气阀门定位器是气动控制阀最重要的附件之一,实现着接收控制信号准确定位阀门行程位置的作用,气动控制阀出厂时,定位器与控制阀都做过标定,但是阀门装到管线上后往往需要再进行一次标定,常规的标定方法是:标定5点即4mA,8mA,12mA6mA,20m在,12mA时定位器反馈杆处于水平位置它几组信号时阀门位置应分别在0,25%,75%,10的0%行程处,且反馈杆的转动角度小于正负45度.对于零点和满度的偏差可单独调整相应螺钉进行修正,正常情况下如果阀门行程和给定信号一一对应则表示标定完成.阀门关闭时产生的一个主要问题是如何达到使阀门严密关闭的阀座全负荷通。

常的方法是对阀门进行标定,从而使闭合部件(如阀塞、隔膜、阀板等)恰好定位在阀座上,而不是确认闭合部件是否完全靠在阀座上。

为了保持设计泄漏量,避免密封表面受到腐蚀,必须设计适当的密封负荷。

单作用气动执行器通常都采用薄膜式设计。

采用这种设计方式,使用的弹簧可以减少阀座负荷,也可以承受全部闭合压力。

典型的双作用气动执行器采用活塞设计。

采用这种设计方式,与薄膜式设计型不同,供应压力不需要进行限制,为了达到较高的闭合压力,可以应用全负荷供应压力。

对于活塞设计型,压力越高,阀门的稳定性与控制灵敏度就越好。

许多设计人员通常以4-20mA信号作为信息信号,而不采用功率信号。

对于薄膜式执行器,功率信号不仅决定了关闭部件的定位位置,而且也可以驱动接通运行气源,关闭阀门。

当标定阀门时,阀门处于关闭状态时,信号值恰好为4mA。

阀门定位器原理与调节

阀门定位器原理与调节

阀门定位器原理与调节
传感器通常采用位移传感器或角度传感器来检测阀门的位置。

位移传
感器通过测量阀门杆上的位移量来确定阀门的开启程度,角度传感器则通
过测量阀门轴的旋转角度来确定阀门的开合情况。

传感器将检测到的位置
信息转化为电信号,并传送给控制器。

控制器是阀门定位器的核心部分,它接收传感器的反馈信号,并将其
与设定值进行比较,计算出控制误差。

控制器根据设定的控制算法,通过
调节输出信号的大小和方向来驱动执行机构,使阀门位置逐渐趋近设定值。

控制器还可以通过一系列的参数和限制设定,对阀门运行进行监控和保护。

执行机构是阀门定位器的执行机构,其根据控制器输出的信号,将阀
门推动到期望的位置。

执行机构通常采用电动机、气动执行器、液动执行
器等不同的驱动方式,具体选择根据阀门的类型和工作条件而定。

自动调节过程中,需要进行一定的参数设定和调整。

主要包括控制器
的比例增益、积分时间和微分时间等参数的设定,以及执行机构的灵敏度
和行程范围的调整。

这些参数的设置需要根据具体的阀门特性和工况来确定,可以通过试探法和经验法进行调整。

综上所述,阀门定位器是一种通过传感器检测阀门位置信号,通过控
制器处理和输出控制指令,驱动执行机构实现阀门调节的装置。

它的原理
是通过比较位置反馈信号和设定值,计算控制误差,输出控制信号,使阀
门位置逐渐趋近设定值。

在实际应用中,需要根据阀门特性和工况进行参
数设定和调整,以实现稳定准确的阀门调节。

阀门定位器工作原理

阀门定位器工作原理

阀门定位器工作原理
阀门定位器是用于精确控制关键活塞和减少流量变化的常见自动控制
设备。

它在工业过程控制中扮演着重要的角色,能够高效地控制介质
的运行流量,实现自动运行,具有减小点控制器的设备数量和成本的
优势。

阀门定位器是一种电液传动装置,它具有良好的灵敏度、传动效率、
运行平稳性和可靠性等特点。

它通常由一组活塞、活塞腔体和一个活
塞臂组成,活塞的动作是由活塞室内的油液压力产生的。

活塞腔室内
的液体是从发动机的卸载部件获得的压力信号,通过活塞运动,使活
塞臂的运动轨迹与排气口的变化保持一致,实现自动控制的目的。

该阀门定位器的位置可以通过调节P、I、D三个参数来实现,其原理是:当阀门定位器检测到预期位置与实际位置之间存在偏差时,便会
产生流量控制,使位置偏差趋于0;当位置偏差达到预期控制精度时,流量控制便结束,阀门定位器的位置就可以得到精确控制了。

阀门定位器的工作原理是借助液压控制,将控制信号转换为控制流量,实现对阀门位置的精确控制。

它不仅可以减少系统中的参数,而且能
够更加精确地控制活塞和减少流量变化,节约能源、提高了系统效率。

这是关于阀门定位器工作原理的简介,希望能够对您有所帮助。

当然,如果您想更深入了解阀门定位器,可以咨询有关的专家,他们会为您
提供更多帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

阀门定位器原理与调节第一章气动阀门定位器
气动阀门定位器的原理图如下:(气关阀正作用)
气动阀门定位器实物图如下:
气动阀门定位器是按力平衡原理设计工作的,其工作原理方框见上图所示,它是按力平衡原理设计和工作的。

如图上图所示当通入波纹管的信号压力增加时,使杠杆2绕支点转动,档板靠近喷嘴,喷嘴背压经放大器放大后,送入薄膜执行机构气室,使阀杆向下移动,并带动反馈杆(摆杆)绕支点转动,连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动,通过滚轮使杠杆1绕支点转动,并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。

此时,一定的信号压力就与一定的阀门位置相对应。

以上作用方式为正作用,若要改变作用方式,只要将凸轮翻转,A向变成B向等,即可。

所谓正作用定位器,就是信号压力增加,输出压力亦增加;所谓反作用定位器,就是信号压力增加,输出压力则减少。

要改变正反作用,Fisher的阀只需要把里面的调节盘拨到另一侧即可。

一台正作用执行机构只要装上反作用定位器,就能实现反作用执行机构的动作;相反,一台反作用执行机构只要装上反作用定位器,就能实现正作用执行机构的动作。

至于气开阀,由于是在膜盒下面通气,需要将如图中的凸轮反转。

第二章电气阀门定位器
由于现在DCS在现场使用越来越多,很多控制器都是使用了中控系统的控制器,所以中控到现场的都是4-20mA的电信号,到现场又需要阀动作的比较快。

虽然阀门定位器由最初的气/气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位器、区域总线阀门定位器,但它们的基本原理和主要功能都没有大的改变。

定位器中基本自控元件介绍--电/气转换器原理
随着仪表技术的发展,气动仪表领域已逐步被电动仪表和计算机控制所占领,现在只有在一些特殊的场合还在使用气动仪表,作为仪表中的阀门附件“定位器”也由原来的气动阀门(P/P)定
位器逐步由电/气(E/P)阀门定位器所代替。

那么在电/气阀门定位器中输入的电信号是如何转换成气信号的呢?我们以SAMSON 6111 型电/气转换器为例介绍一下它的工作原理(见图1):
图1 Function Diagram of 6111
图1A Type 4763
气动功率放大器(8)在设计时;选用合适的弹簧力(8.2),使当输入信号为0 mA 时保持输出PA 在100mbar ,这样输出的压力通过恒节流孔(8.4)使喷嘴(7)内有一定的背压。

当输入的信号增加时;通电的线圈(2)切割永久磁铁(3)的磁力线,产生向上的力→挡板(6)靠近喷嘴(7)使背压(PK)增加→膜片(8.3)↓→打开阀芯(8.5)→输出PA↑。

当输入信号减少时;挡板(6)离开喷嘴(7)→背压(PK)减少→输出压力(PA)作用下膜片(8.3)↑→阀芯(8.5)关死→输出压力通过阀芯(8.5)释放。

当PA 同PK 平衡时输出压力保持不变;这时电信号在线圈(2)中产生的力也同背压(PK)取得平衡。

这样输入的电信号就转换成气信号了。

定位器的组成
以SAMSON 的4763 电/气阀门定位器(图1A)为例,定位器主要组成部分见图2。

图2
1.反馈杆(1)
2.反馈弹簧(6)
3.反馈风箱(7)
4. 气动功率放大器(7下部)
5. 电/气转
换器(21)
定位器工作原理
1. 模拟定位器
我们还是以SAMSON的4763定位器为例(参考图3)。

我们设:调节阀为FC(气开);定位器为正作用
图3
A)阀位根据输入信号成比例动作
输入信号↑→Pe 点气压↑→反馈风箱中连杆(9)向左动作→压紧弹簧(6),挡板(10.2)靠近喷嘴(10.1)→输出风压↑→阀杆(对于气开阀)↑→压紧弹簧(6)→反馈风箱中连杆(9)向右动作→挡板(10.2)离开喷嘴(10.1)→输出气压(Pst)↓。

当反馈弹簧的力与反馈风箱的力平衡时,阀位保持与输入信号对应的位置。

B)定位
当输入信号不变时:
由于工艺条件变化导致阀杆↑→压紧执行器弹簧→压紧弹簧(6)→反馈风箱中连杆(9)向右动作→挡板(10.2)离开喷嘴(10.1)→输出气压↓→由执行器向下的弹簧力使阀位回到原来的地方。

由于工艺条件变化导致阀杆↓→放松执行器弹簧→放松弹簧(6)→反馈风箱中连杆(9)向左动作→挡板(10.2)靠近喷嘴(10.1)→输出气压↑→使执行器向上运动使阀位回到原来的地方。

2 工作原理
阀门定位器是在力平衡系统上工作(图1),在稳定状态下系统通过反馈回路而达到平衡。

当磁性装置的力矩由于输入信号的变化、摩擦或对工艺的流体反应等原因而变化时,使得力与反馈弹簧对于执行机构杆的位移所作的反应不平衡。

阀门定位器调节其馈送给执行机构的输出压力,所以回路得到平衡。

阀杆维持在对应于阀门定位器输入信号的一个位置。

图1 HEP阀门定位器方块图
3 调试
调至零点时给调节阀输入电流信号(一般为4mA),如若阀位指针指示不在零位上,打开阀门定位器,缓慢调节调零旋钮,使阀位指针指示零位。

调节量程时,调节定值器使其输出值达到阀门所需的气源压力值。

零位调准以后,分别给调节阀输入8mA、12mA、16mA和20mA信号,阀位指针应分别指向25%、50%、75%和100%。

如果指示不准确,可微调节调零旋钮,便能指示准确。

如果效果仍不太好,那就是行程量不足,松动量程调节锁紧螺钉,并转动量程调节螺钉,调节结束后拧紧锁紧螺钉。

通过反复调整零点和量程,使执行机构的行程在公差范围内。

故障总结:
一、 (1)阀门定位器有输入信号但是没有输出信号。

1电磁铁组件发生故障,建议换电磁铁组件。

2 供气压力不对,建议检查气源压力。

3 气动放大器挡板零点调节过高,挡板远离喷嘴。

4 气路堵塞。

5气路连接有误(包括放大器)。

6电/气定位器输入信号线正负极接反。

(2)阀门定位器没有输入信号但是输出信号一直最大。

1气动放大器挡板零点调节过低,挡板过于压紧喷嘴。

2 喷嘴堵塞。

3输出压力缓慢或不正常。

会导致调节阀的膜头受损、漏气,造成有输入信号但调节阀动作缓慢的故障,使调节阀达不到及时调节的效果,处理办法检查膜室,更换膜片。

(4)定位器线性不好
1反馈凸轮或弹簧选择不当或者方向不对。

2反馈连杆机构安装不好或者在某些位置有卡住的现象。

3喷嘴或挡板有异物。

4背压有轻微泄漏现象。

5 结语
为阀门定位器提供的压缩空气必须是经过过滤器清洁的空气。

工作中拆卸的部件,在调节结束后一定要正确的固定。

注意不要使磁性装置受到震动或对其施加过大的力,这样会使零件受损,工作性能降低。

应尽量减少拆卸喷嘴挡板装置的次数。

相关文档
最新文档
