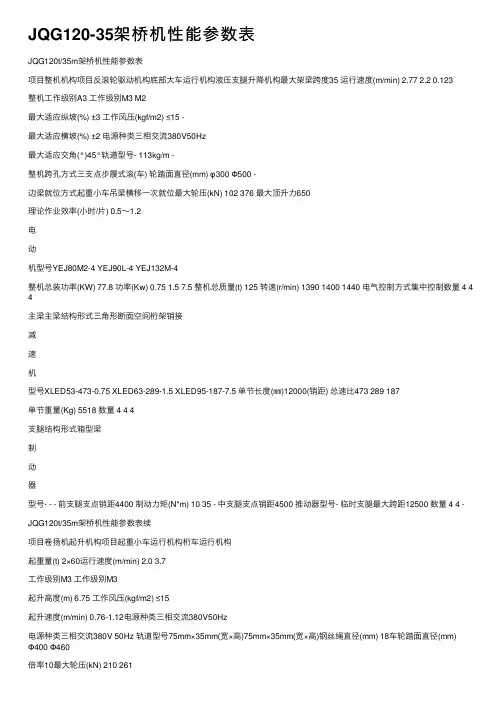

JQG120t/35m架桥机性能参数表
项目整机机构项目反滚轮驱动机构底部大车运行机构液压支腿升降机构最大架梁跨度35 运行速度(m/min) 2.77 2.2 0.123
整机工作级别A3 工作级别M3 M2
最大适应纵坡(%) ±3 工作风压(kgf/m2) ≤15 -
最大适应横坡(%) ±2 电源种类三相交流380V50Hz
最大适应交角(°)45°轨道型号- 113kg/m -
整机跨孔方式三支点步履式滚(车) 轮踏面直径(mm) φ300 Φ500 -
边梁就位方式起重小车吊梁横移一次就位最大轮压(kN) 102 376 最大顶升力650
理论作业效率(小时/片) 0.5～1.2
电
动
机型号YEJ80M2-4 YEJ90L-4 YEJ132M-4
整机总装功率(KW) 77.8 功率(Kw) 0.75 1.5 7.5 整机总质量(t) 125 转速(r/min) 1390 1400 1440 电气控制方式集中控制数量 4 4 4
主梁主梁结构形式三角形断面空间桁架销接
减
速
机
型号XLED53-473-0.75 XLED63-289-1.5 XLED95-187-7.5 单节长度(㎜)12000(销距) 总速比473 289 187
单节重量(Kg) 5518 数量 4 4 4
支腿结构形式箱型梁
制
动
器
型号- - - 前支腿支点销距4400 制动力矩(N*m) 10 35 - 中支腿支点销距4500 推动器型号- 临时支腿最大跨距12500 数量 4 4 -
JQG120t/35m架桥机性能参数表续
项目卷扬机起升机构项目起重小车运行机构桁车运行机构
起重量(t) 2×60运行速度(m/min) 2.0 3.7
工作级别M3 工作级别M3
起升高度(m) 6.75 工作风压(kgf/m2) ≤15
起升速度(m/min) 0.76-1.12电源种类三相交流380V50Hz
电源种类三相交流380V 50Hz 轨道型号75mm×35mm(宽×高)75mm×35mm(宽×高)钢丝绳直径(mm) 18车轮踏面直径(mm) Φ400 Φ460
倍率10最大轮压(kN) 210 261
电动机型号YZ200L-8 电
动
机
型
号
型号YEJ90L-4 YEJ90S-4 功率(Kw) 15 功率(Kw) 1.1 1.1
转速(r/min) 712 转速(r/min) 910 1400 数量 2 数量 2 6
减速机型号JZQ500-31.5
减
速
机
型号XWED53-187-1.1 XLED63-595-1.1 总速比31.5 速比187 595
数量 2 数量 2 6
制动器型号YWZ300/45
制
动
器
型号- - 制动力矩(N*m) 630 制动力矩(N*m) 20 20 推动器型号YT1-45 推动器型号-
数量 2 数量 2 6。
