ANSYS ICEM CFD中文教程
ICEM中文版Tutorial_Manual
由yzmylh提供，版权所有……Ansys icemcfd 5.1 tutorial部分内容粗略翻译及理解，水平有限，如有问题或建议请联系liqingliang@，不胜感激。
感谢redhong等众多网友提供的资料和帮助，本人正在学习cfx，希望大家多多交流。
ANSYS ICEMCFD 5.1使用手册1. ANSYS ICEMCFD图形用户界面ANSYS ICEMCFD网格编辑器的标准化图形用户界面，提供了一个完善的划分和编辑数值计算网格的环境。
另外，自从ANSYS ICEM CFD 将相应的CAD模型（同样可以生成和编辑）与网格划分链接起来以后，网格编辑器允许用户在修改CAD模型后快速再生成新的网格。
对于为一个模型生成的网格可以被再次链接到一个新的CAD模型上，节约了重新划分网格的时间。
网格编辑器界面包括三个窗口：ANSYS ICEM CFD 主窗口模型的树状目录ANSYS ICEM CFD 信息窗口1.1：ANSYS ICEM CFD 主窗口除了图形显示区，在它的上部设置了一排按钮提供操作菜单，这些菜单包括：几何，网格，块，网格编辑，输出和post processing工具。
窗口的右上角有一串功能菜单，它们与以上这些菜单的选择无关。
文件：文件菜单提供许多与文件管理相关的功能，如：打开文件、保存文件、合并和输入几何模型、存档工程，这些功能方便了管理ANSYS ICEM CFD工程。
在这个菜单里有用的功能包括：新建工程、打开工程、保存工程、另存为、关闭工程、改变工作地址、几何菜单、网格属性、参数、结果、输入几何模型、输入网、输出几何模型和退出。
带有特殊标记的功能按钮包含有子菜单，可以通过点击看到。
编辑：菜单包括回退、前进、命令行、网格转换小面结构、小面结构转化为网格、结构化模型面。
视图：菜单包括合适窗口、放大、俯视、仰视、左视、右视、前视、后视、等角视、视图控制、保存视图、背景设置、镜像与复制、注释、加标记、清除标记、网格截面剖视。
ICEM CFD 网格修改中文实例解读
Overlapping Elements:覆盖相同曲面但没有
• • • • •
共同节点的三角形面网格单元 (面网格折叠)
Non-manifold vertices:与此点其相接的单元 的边不封闭
– 通常这样的情况发生在帐篷形的结构中，在这 种情况下，面单元会从一个面跨过一个窄的缝 隙或是一个尖角跳到另一个面上
– Errors – 最有可能在如下的地方引起问题: • 求解器转换 • 求解器输出 • 求解过程/结果收敛 Possible Problems – “未被清除干净的表面网格” • 不需要的单元 • 不需要的孔或是间隙 • 可能导致不正确的结果 可以在任何时候检测errors/possible问题，用户可以选任何需要检测的选项 • 单独选择 • 点击Error或是Possible Problems 上的按钮将可以选择栏中的所有选 项– 在一次按相同的按钮将取消选择 • Set Defaults 缺省之将会选择大多数情况下的诊断标准 检测模式 • Create Subsets – 为每一个判断标准创建一个自己的子集 • Check/Fix Each – 提供自动的问题修补功能 – 推荐只针对特定的诊断标准使用
– 为旋转或是平移的周期性网格特设的检测 指标
•
• •
Volume Orientation:寻找节点顺序不符 合右手法则定义的单元(单元节点的排序)
Surface Orientations: 存在分享同一个面 单元的体单元 (重叠) Hanging Elements: 线 (杆) 元素有一个 自由的节点 (节点没有被另外一个杆单元 分享) Penetrating Elements: 存在面单元与其 他面单元相交或是穿过其他面单元
ICEM_CFD基础入门教程操作界面中文

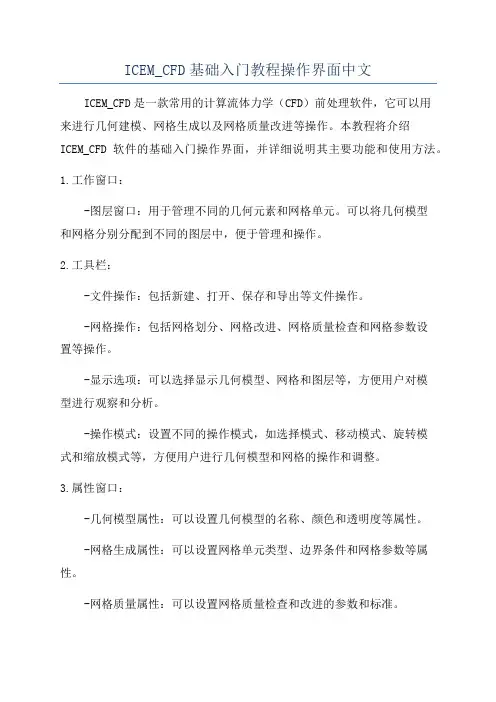

ICEM_CFD基础入门教程操作界面中文ICEM_CFD是一款常用的计算流体力学（CFD）前处理软件，它可以用来进行几何建模、网格生成以及网格质量改进等操作。
本教程将介绍ICEM_CFD软件的基础入门操作界面，并详细说明其主要功能和使用方法。
1.工作窗口：-图层窗口：用于管理不同的几何元素和网格单元。
可以将几何模型和网格分别分配到不同的图层中，便于管理和操作。
2.工具栏：-文件操作：包括新建、打开、保存和导出等文件操作。
-网格操作：包括网格划分、网格改进、网格质量检查和网格参数设置等操作。
-显示选项：可以选择显示几何模型、网格和图层等，方便用户对模型进行观察和分析。
-操作模式：设置不同的操作模式，如选择模式、移动模式、旋转模式和缩放模式等，方便用户进行几何模型和网格的操作和调整。
3.属性窗口：-几何模型属性：可以设置几何模型的名称、颜色和透明度等属性。
-网格生成属性：可以设置网格单元类型、边界条件和网格参数等属性。
-网格质量属性：可以设置网格质量检查和改进的参数和标准。
-显示属性：可以设置几何模型和网格的显示方式、颜色和透明度等属性。
4.建模流程：在ICEM_CFD中，进行建模和网格生成的一般流程如下：-导入CAD几何模型：可以通过导入现有的CAD几何模型文件，如STEP、IGES或者CATIA等文件格式，或者直接在ICEM_CFD中手动创建几何模型。
-网格划分：在几何模型的基础上进行网格划分，可以使用不同的网格划分算法和参数设置，生成合适的网格。
-网格改进：对生成的网格进行质量检查和改进，可以使用网格质量检查工具来查看和修复网格质量问题，并采用网格平滑和网格形变等操作来改进网格质量。
-边界条件设置：在网格上设置边界条件，包括流动边界条件、壁面边界条件和入出口边界条件等。
- 导出网格：将生成的网格导出为适用于CFD计算的文件格式，如ANSYS Fluent、OpenFOAM等格式。
通过上述步骤，可以完成几何建模和网格生成的基本操作和流程。
ICEM中文版Tutorial_Manual
由yzmylh提供，版权所有……Ansys icemcfd 5.1 tutorial部分内容粗略翻译及理解，水平有限，如有问题或建议请联系liqingliang@，不胜感激。
感谢redhong等众多网友提供的资料和帮助，本人正在学习cfx，希望大家多多交流。
ANSYS ICEMCFD 5.1使用手册1. ANSYS ICEMCFD图形用户界面ANSYS ICEMCFD网格编辑器的标准化图形用户界面，提供了一个完善的划分和编辑数值计算网格的环境。
另外，自从ANSYS ICEM CFD 将相应的CAD模型（同样可以生成和编辑）与网格划分链接起来以后，网格编辑器允许用户在修改CAD模型后快速再生成新的网格。
对于为一个模型生成的网格可以被再次链接到一个新的CAD模型上，节约了重新划分网格的时间。
网格编辑器界面包括三个窗口：ANSYS ICEM CFD 主窗口模型的树状目录ANSYS ICEM CFD 信息窗口1.1：ANSYS ICEM CFD 主窗口除了图形显示区，在它的上部设置了一排按钮提供操作菜单，这些菜单包括：几何，网格，块，网格编辑，输出和post processing工具。
窗口的右上角有一串功能菜单，它们与以上这些菜单的选择无关。
文件：文件菜单提供许多与文件管理相关的功能，如：打开文件、保存文件、合并和输入几何模型、存档工程，这些功能方便了管理ANSYS ICEM CFD工程。
在这个菜单里有用的功能包括：新建工程、打开工程、保存工程、另存为、关闭工程、改变工作地址、几何菜单、网格属性、参数、结果、输入几何模型、输入网、输出几何模型和退出。
带有特殊标记的功能按钮包含有子菜单，可以通过点击看到。
编辑：菜单包括回退、前进、命令行、网格转换小面结构、小面结构转化为网格、结构化模型面。
视图：菜单包括合适窗口、放大、俯视、仰视、左视、右视、前视、后视、等角视、视图控制、保存视图、背景设置、镜像与复制、注释、加标记、清除标记、网格截面剖视。
ICEM-CFD基础教程入门
• 对不完整的几何体有容错能力
2023/10/21
ICEMCFD/AI*Environment 5.0
9
特性: 六面体网格划分
• 强大的六面体网格生成能力 • 自顶向下或自底向上分块方法 • 复杂模型网格的快速生成 • 快速重复操作
– 弹性分块适合相似几何模型 – 对几何尺寸改变后的几何模型自动重划分网格
22
模型树
• 设定窗口显示的图形 • 包含5个主要项目; Geometry几何, Mesh网格,
Properties属性, Parts部分 and Subsets子集 • 单击模型树分枝上的眼镜图标控制可见与否
– 红 X 图标表示 这一分枝(包含所有子分枝) 不显示
– 整个眼镜图标表示这一分枝下所有可显示项均可见
率
• Tri (STL-like):
– 生成三角面面网格 – 没有内部点
2023/10/21
ICEMCFD/AI*Environment 5.0
11
特性: 混合网格
• 棱柱层
– 在四面体网格中提高边界层计算结果
• 六面体和四面体区域交界处采用棱锥体 网格
2023/10/21
ICEMCFD/AI*Environment 5.0
21
视图操作
1 使用键盘: H – 主视图
Shift X - +X视图 Shift Y - +Y视图
Shift Z - +Z视图
2 单击视图中坐标图标
3 View > View Control
例如: 单击 Y 轴 使Y 轴 垂直屏幕
保存视图
2023/10/21
ICEMCFD/AI*EnvironmenEMCFD/AI*Environment 5.0
ICEM CFD 中文教程

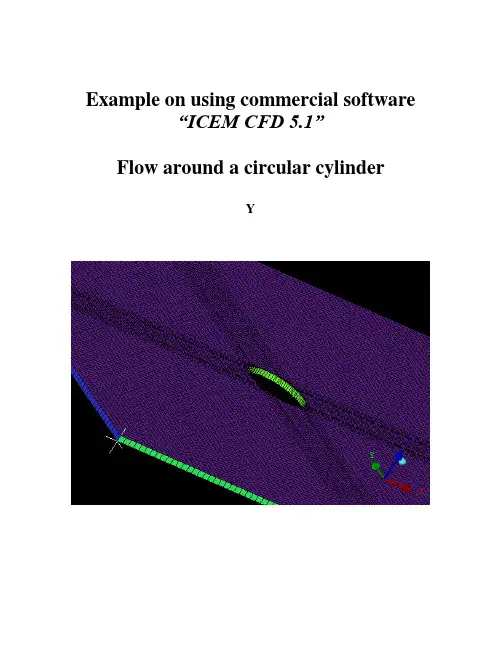

Example on using commercial software“ICEM CFD 5.1”Flow around a circular cylinderYTwo Dimensional problemsFlow around a circular cylinderProblem DescriptionAir flows across a cylinder with the uniform velocity in the wind tunnel. The length of the wind tunnel (fluid domain) has 25m long and 10 m height. The diameter of cylinder is 1m .Assumption and Boundary Conditions: 1. 2 dimensional problems 2. Steady state condition 3. The uniform flow velocity 4. No Heat transfer5. Neglect the gravitational force6. Constant air densityPre-processing stageIn this stage, we implement the “ICEM CFD” to perform the pre-processing work. The basic steps as follow:1. Establish geometry model2. Block the parts3. Generation the O grid4. Mesh the model and check quality of mesh5. Extrude the mesh6. R eset the BC’s (boundary conditions)7. Output toCreating Geometry1. Open ICEM CFDDouble Click the “ICEM CFD” Icon , afterwards, you can see the interface of the ICEM CFD.InletOutlet5DCylinderWall (SideB) Fluid domain5D20DWall (SideA)Open File>New Project…:2. Creating Geometry:A.PointsClick button “C reate Point ” and then click button “Explicit Coordinates ”Set the points in Cartesian coordinate system(X, Y, Z) with( X=0, Y=0, Z=0 ) respectively.Click “Apply” button and see the screen: a point is createdA tree widget can be seen at left of the screen (A) and (B)A BThe same method creates other points:X=-5; Y=5, -5X=20; Y=5, -5B.Draw line (curve)First of all see the tree widget, open Model>Geometry>Points by right buttonSelect Show Point Names and you can see the name ofeach point like the figure showed.Now you can create curvesClick button “Create/Modify Curve”Click button “Create Curve”Note: the left corner of the black screen: Select locationswith left button, middle=done, right=cancelSelect points by using left button of the mouse.Change the name of the Part with “INLET”:A BSelect and with left button (A),And draw a line with middle button “done”(B) and the INLET part is created in the tree widget.The same steps draw the curves named “OUTLET, SIDEA, SIDEB” with the 7and 8, and , POINTS.05 and respectively.We will see the line and the tree widgetDraw the cylinderClick button“Circle or arc from Center point and 2 points on plane ”.Set the Part with name “CYLINDER”Click button and select points “POINTS.00,POINTS.01, POINTS.03” with left button respectively(A).A BDraw the cylinder by middle button (B).See tree widget:Close Points name Use button to fit the window.Set the body and material.Click button “Create Body”Choose button “Mater ial Point”and select“Selected surfaces” in the “By Topology” menu.Change the name of the part with “FLUID”; open theShow Point Name of the tree widget and use selectand .The same way change the part name with “CYLINDER”and select and .Close Show Point Name and open the tree widget:Open the bodies and you can seeAt last, open the File>Geometry>Save Geometry As…Give it the name with “cylinder_2d”. Click “save”.Now we begin to block the model.Click button “Create Block”See the first one , choose the part with “FLUID”,from the pull down menu select “FLUID”And set the Initialize Blocks type with “2D Planar”Click “Apply” button.A BWe will see that the colors of figure are changed. From (A) to (B)See the tree widget: Model>BlockingThen create some assistant points with button “CreatePoint”{Y=0X=-0.45,-0.4,-0.35,-0.3,-0.25,-0.2,-0.15,-0.1,-0.5, 0.5,0.1, }{X=0}Now begin to block the regionClick button “Split Block”Then select button “Split Block”See the split method, select “Prescribed point”Use the put down menu to select the Prescribed point,Use the button firstly select the Edge “INLET” andsecondly select the Point “POINTS.03”.We will see the block line in the vertical direction of theINLET.Zoom the fiure.The same way we draw other block lines.From the to POINTS.04”See the tree widgetSelect the “Blocking” and select “Index Control”Model>Blocking: Index Control (using right button of the mouse) We can see at the right corner of the screenBy using button and we set I min=2 and see the figure The same way we set I max =3 , J min=2 , J max=3And the screen shown thatThe same way block again from to POINTS.44”:(A)(B)(C)A B CAfter block.See the tree widget: Model>Parts>VORFN :using the right button select “Add to Part”. Click button “Blocking Material”, Add Blocks to PartUsing select blocking regions and we can seeZoom the block regions (A).Select the blocks in the cylinder or attached the cylinder (B)(C).Using the middle button to set it OK , and you can see blow (D).Click button “Associate”ABD CSelect the associate edge to curve “Associate Edge toCurve”buttonUsing the choose the edge and curveChoosing edge:Select curves:Middle button:CBASet O gridClick button “Split Block”Click “Ogird Block”buttonSelect theSee the tree widget: Open Model>Parts>VORFNOpen the VORFN (A)AUsing button to selectin or attached the cylinder (B)(C)(D).B CD EUsing middle button to click “Apply”(E)Close “VORFN” from the tree widget (F)F GClick the “Reset”(G)Mesh the edgesClick button “Set Curve Mesh Size”Using button to select Curve(s):Choose Method with “Element count”Set the Number with 100 and click Apply.See the tree: close the Model>Geometry>points, and theModel>Blocking>edgesUsing right button to select Model>Geometry>Curves:Curve Node Spacing (by using right button)The same way set the “INLET” and “OUTLET” withnumber 100, the “SIDEA” and “SIDEB” with number 250.Click button “Pre-Mesh Params”Choose Blocking >Pre-Mesh ParamsClick button “Update Sizes” and keep default,Then click ApplySee tree open Model>Blocking>Pre_Mesh: Project faces(by using right button)And we will see a menuClick Yes.Now we will see the mesh of the model.Zoom it see the local partClose Geomery>Points and curves, and Blocking>Edges.Then open File>Mesh>Load from BlockingOpen File>Mesh>Save Mesh As…: and set the name with “cylinder_2d”Open File>Blocking>Save Blocking As…: Save block with the name “cylinder_2d”Check the quality of the meshClick button “Display Mesh Quality”Click ApplyWe can see no negatives mesh.Extrude meshClick button “Extrude Mesh”Use to select Elements:Method 1Click button “Select items in a part” and a menu appears:Click “All” and “Accept”Method 2A BPut the left button and drag it to select all the regions (A)(C). Click middle button to accept (B)Give the New volume part name “FLUID2D”, new side part name “SIDE”, new top par name “TOP”And set the Spacing type>spacing with ”, then ApplyCSo the mesh change a height in the Z direction (D)DBox ZoomE FClick button “Shaded Full Display”(E)(F) Check the quality of the extrude meshSee the tree widget:Close top “TOP” (B) Close “FLUID” (C)A BSet the new boundary conditionsSee the tree widget:Model>Parts: Create Part (by using the right button)Click “Create Part by Selection ” button From the pull down menu of the Part: select the “CYLINDER ” Using and left button drag the regionUsing middle button accepts it, so a new CYLINDER boundary condition has been set (C).CBACThe same way set the INLET, OUTLET, SIDEA and SIDEB boundary conditions. INLETThe Whole Boundary Conditions See the tree widget: CA BA Open Model>Parts>FLUID(B)B Open Model>Parts>TOP(C)CSix kinds of patterns Click File>Mesh>Save Mesh As… And save the new mesh with name “cylinder_2d_extrude”.Output the mesh file to CFXClick button “Select solver ” and choose “CFX-5” Click “Okay ”C B FE D AClick button “Write input”Keep default and click “Done”Then the Domain selection appearsKeep the Selected domains with “cylinder_2d_extrude.uns” and click “Done”.Now we will see the created files in working directions:From these files, we must note that only the file named “cfx5” can be inputted in to .1 The mesh is finished.Other examples:。
ANSYS_ICEM_13.0_Tutorial_mannual中文翻译(只有四部分)
ICEM Tutorial Manual2D Pipe Junction1.1准备1.1.1 从ANASYS安装目录里拷贝输入几何文件（geometry.tin），v130/icemcfd/samples/CFD_Tutorial_files/2DPipeJunct。
1.1.2 打开ANSYS ICEM CFD并打开几何（geometry.tin）。
1.2 Blocking Strategy2D管道几何的blocking strategy包括创建一个T形的blocking并将其用于几何。
2D管道几何相当于一个T形。
右边的非阻塞交叉开关（blocking crossbar）仅需要向上弯曲以组装几何。
你可以通过在block的边和几何的曲线间创建一些附件然后将block的点移动到几何的角落上来将T形blocking的材料应用于这个几何。
接下来的步骤将描述这个过程。
图2. 网格及其拓扑第一步：Block the Geometry几何和部分（part）的信息已经定义了。
在这一步里，你将创建最初的block。
1.创建初始block。
a．初始化2D blockingi．在Part区域中输入FLUID。
ii．在Type下拉菜单中选择2D Plannar。
iii．点击Apply。
b．在Blocking下激活Vertices。
c．在Vertices下选择Numbers。
将blocking下面的Vertices前面的方框勾选，右击，在弹出菜单中选择Numbers即可。
图2给出了包裹几何的初始block。
你将使用这个初始block来创建这个模型的拓扑。
图3. 初始block这些曲线现在被分别上色，并不是由不同部分。
这样可以使你区别不同的曲线实体，这对于某些blocking操作时非常必要的。
你可以通过选择/不选Show Composite激活或者不激活上色命令。
2.将初始block分割为次级block。
本案中，你将使用两个垂直分割和一个水平分割将初始block分割。
ICEM CFD中文
目录 前言 .........................................................................................................................................................................1 1 ICEM CFD 概述 .........................................................................................................................................................2 1.1 ICEM CFD 简介 ............................................................................................................................................2 1.2 总体工作流程 .............................................................................................................................................2 1.3 ICEM CFD 的用户界面 ...................................................................................................................
ANSYS+ICEM+CFD教程
Patch Independent :忽略小特征 ShrinkWrap:自动化消除特征 Delanney(beta) : 从表面到内部逐渐粗化 AutoBlock :2D正交,网格贴近几何表面
• Compute Mesh-Surface Mesh Only（可
更改划分方法），检查网格质量Edit Mesh-Display Mesh
ICEM中 块的合并
Autodyn中
H 网格的合并
47
结构网格的索引与合并
索引空间
H
48
结构网格的索引与合并
H
49
详细步骤
• 1.准备几何模型（.X_T，.dwg等），建立工作 文件夹（路径及文件名全英文）。
• 2.启动软件，定位工作路径（File-Change Working Directory）。
H
39
3D网格1
M1 M2
H
40
3D网格2 ->自下而上（从小到大）建块
H
41
3D网格3 ->简化模型特征，抽象块
H
42
H
43
1
分析块->模仿与创新 块
网格
2
H
44
分析块->弹壳
H
45
结构网格的索引与合并->减少总块数，加速求解
关键：统一索引
y/ j
索引
空间
索引 空间
H x /i
46
结构网格的索引与合并
• 功能强大，能输出结构和非结构网格；
H
3
主窗口
修非构 网
改结造 格
几构块 修
何网
补
格
划
分
非结 结构 构网 网格 格输 输出 出
ICEM CFD 网格修改中文实例
9/9/05
ANSYS ICEMCFD V10
Inventory #002277
F1-14
网格修补
– Associate Mesh
• 表面网格和最近的表面结合
• 坏网格显示
– 高亮的柱形图标包含了质量最差的单元
• 绿色 -> 粉红色
– 在图表区域内单击鼠标右键并且选择 Show
– 单元由白色的线框图显示 – 选择 Solid 将会以相同的单元以红色的 实体/线框显示 – Subset 将会把相同的单元放到一个网 格的子集中，可以在模型树中激活/关闭 或是在需要时编辑
• 在网格之间基于容差和角度建立网格的投影 • 在有尖锐的边/角的地方自动创建单元/节点
– Re-mesh Elements: 重新划分网格单元
• 在所选单元的周界范围内
– Re-mesh Bad Elements:重新划分坏网格单元
• 删除质量较低的单元并且重新成生网格
– Find/Close Holes: 寻找/封闭洞
–
–
–
9/9/05
ANSYS ICEMCFD V10
Inventory #002277
F1-3
Checking the Mesh: Mesh Errors
• •
Duplicate Elements:查找和其他单元分 享所有节点并且类型相同的单元 Uncovered Faces:正常情况下所有的体 积网格单元的面不是与其它体积单元的 面相贴就是与面网格单元相接 (边界处) Missing Internal Faces:在不同parts任 何一对体网格之间， 不存在面网格单元 Periodic Problems:检查周期性表面节 点数是否一致
ansys CFD全套基础教程-013D5-WS4-PipeBladeV10-中文
选择 Associate > Associate Edge to Curve – 在管的一侧选择4条边 – 在同一侧选择4条曲线
•
•
#2
在另一边采用相同的操作
边的颜色变为绿色说明已经建立了连 接 在同一侧的曲线变成了同一种颜色– 合成曲线 – 颜色变成第一个被选择曲线的颜 色
•
Inventory #002277
9/9/05
ANSYS ICEMCFD V10
D5-7
分割块
Workshop
•
#1
将鼠标移动到三维坐标的上面，并将鼠标靠近Y-axis 直到 ‘+Y’ 方向出现高亮后 单击左键 选择 Split Block > Split Block Split Method 是 Screen Select 单击左键并且拖住其中的一条边如图所示– 它变成红色的高 亮线 – 移动鼠标直到新的分割线的位置大体上在叶片的一端时 放开鼠标
#2
• 选择要坍塌的边，如图所示并且选择 在管两端的块 (34 和 37) • 中键确认
Inventory #002277
9/9/05
ANSYS ICEMCFD V10
D5-11
拓扑关联
Workshop
• Blocking > Associate • 选择 Associate Edge to Curve
#1
• 注意这些块的垂直边的颜色有青蓝色变成了 白色– 因为变成了块的边界
#3
Inventory #002277
9/9/05
ANSYS ICEMCFD V10
D5-10
块的坍塌变形
Workshop
• Blocking > Merge Vertices
ICEMCFD中文入门教材
ICEMCFD中文入门教材MSC.Sinda.v2008.R1-ISO 1CD(热流分析)MSC.Sofy.v2007.R1-ISO 1CD（通用有限元前后处理器）MSC.Superforge.v2005.MP1-ISO 1CD(功能强大的3D锻造制程模拟分析工具,能有效地用来观察比较钢模与锻造程序制程的不同,对各种制程特性的影响,包括：材料流动、最后工件的形状与机械性质、多余材料区(material flash region)等,以期能用最省的材料、最短的时程,得到机械性质最符合预期的锻造产品,适用于冷锻和热锻分析)MSC.SuperForm.v2005-ISO 1CD(体积成型工艺过程仿真专用软件)MSC.FEA.AFEA.v2006.R1-ISO 2CD(有限元分析)MSC.Easy5.v2008.R1-ISO 1CD(一整套工程师们模拟系统的概念设计和验证工具，用于宇航、汽车和其他工业领域。
分析工具如非线性仿真、稳态分析、线性分析、控制系统设计、数据分析和测绘等均可用于测试系统级的部件如：阀门、激振器、热交换器、齿轮、离合器、发动机、气体力学、飞行动力学和其他系统)MSC.Easy5.v2008.R1.Unix-ISO 1CDMSC.MARC.v2005.R3-ISO 1CDMSC.Marc.2005.R2.Final -ISO 2CDMSC Marc 2005 Amd for Linux 1CDMSC Marc With Mentat v2003-ISO 1CDMSC.Marc v2005 培训教程MSC.MARC 资料(marc中文基本手册+MARC中文资料)MSC MARC 有限元实例分析教程MSC.RobustDesign.v2004.R3.5-ISO 1CD（Software仿真产品中的概率设计产品，它能够高效地处理多变量）MSC Working model 2D 2004 v7.0 1CD(一个概念设计工具，可以对机械系统进行仿真以代替模糊、耗时而不准确的抽象计算)MSC 系列教程MSC Patran 、Nastran & Marc 原厂培训 1CD专业提供CAD/CAM/CAE/CFD/GIS/EDA/AI/FEM软件QQ:627655105联系邮件：**********************************@MSN:**********************HKS 产品:Abaqus v6.8.1 Win32 & Win64-ISO 1DVD(最新版，不需要安装Exceed)Abaqus.v6.8.1.Linux32-ISO 1DVDAbaqus.v6.8.1.Linux.64Bit-ISO 1DVDAbaqus v6.6中文培训资料Abaqus v6.5 英文用户手册Abaqus有限元软件6.4版入门指南（中文版）Abaqus/Standard 有限元简体中文入门电子书Abaqus Explicit 有限元简体中文入门电子书Abaqus/Exercise Workshop Cougar（学习资料）Abaqus/Umat Micromechanical Models (英文版资料)Abaqus/Lectures Liflutter (ABAQUS原厂培训资料)Abaqus 使用手册（中文）ABAQUS 使用解答（中文）CRANES产品:Cranes NISA v15.1-ISO 3CD(综合FEA有限元分析)CAD Translators for Cranes NISA v15.1 1CD(CAD数据转换工具)ESAComp产品:ESAComp v3.0 for WinXP 1CD（复合材料结构设计的专用软件）Lammps 2001 源代码 1CDNIST-Refprop v7.0 1CD（计算物性的软件）Wien2k 1CD二元合金相图 Binary Alloy Phase Diagrams-ISO 1CD（软件版）材料力学计算软件3.4Flow Science产品:Flow 3D 9.3 Win32-ISO 1CD(完全解密,压铸模拟软件)Flow 3D 9.3.1 Update Only 1CDFlow 3D 9.3 Win64-ISO 1CDFlow 3D 原版教程Flow 3D 英文资料Flow 3D 初级入门教程FlowVision v2.30 1CDDDS产品：FEMtools.v3.3.Win32 1CD(振动灵敏度分析软件)FEMtools.v3.3.Win64 1CDNetwork Analysis Inc产品：Sinda/G.Application.Suite.v2.6 Working-ISO 1CD（有限差分析器软件）MAGNA产品:FemFat v4.6B 1CD（用于对部件进行疲劳测试的软件。
ansys CFD全套基础教程-016F1-EditMeshV10-中文.
9/9/05
ANSYS ICEMCFD V10
Inventory #002277
F1-9
显示网格质量
• 另外的质量显示方式
– Color by Quality
• 在模型树中的Shells处单击右键显示选项 • 光谱范围从红 (最差) 到蓝 (最理想)
– 输出窗口
• 柱状图的表格形式 • 选择柱状图中的柱状图标在表格中会给出网格 的数量和质量范围
– Merge Nodes
合并节点
• 交互式的合并节点或是通过容差 • 合并网格 (tet/tet, tet/hex)
– Move Nodes
• 单个或是多个 • 移动或是设置位置
–
–
–
9/9/05
ANSYS ICEMCFD V10
Inventory #002277
F1-3
Checking the Mesh: Mesh Errors
• •
Duplicate Elements:查找和其他单元分 享所有节点并且类型相同的单元 Uncovered Faces:正常情况下所有的体 积网格单元的面不是与其它体积单元的 面相贴就是与面网格单元相接 (边界处) Missing Internal Faces:在不同parts任 何一对体网格之间， 不存在面网格单元 Periodic Problems:检查周期性表面节 点数是否一致
– Violate geometry
• 节点不受几何体的约束，可以在用户定义的容差内移动– 绝对或相对最小单元的边的长度
9/9/05
ANSYS ICEMCFD V10
Inventory #002277
F1-12
网格修补
• 网格修补工具:
ICEM_CFD 基础入门教程 操作界面 中文
1 使用键盘: H – 主视图
Shift X - +X视图 Shift Y - +Y视图
Shift Z - +Z视图
2 单击视图中坐标图标
3 View > View Control
例如: 单击 Y 轴 使Y 轴 垂直屏幕
保存视图
9
模型树
• 设定窗口显示的图形 • 包含5个主要项目; Geometry几何, Mesh网格,
icemcfd入门课程用户界面布局图形窗口数据录入面板模型树消息窗口工具图标功能标签栏直方图窗口撤销恢复主菜单filemenu文件editmenu编辑viewmenu视图infomenu信息settingsmenu设置helpmenu帮助功能标签mesh网格设置网格尺寸选择生成面网格四面体六面体棱柱体网格block初始化块分割修改块生成结构化网格editmesh编辑网格检查平滑细化合并移动geometry几何创建修改几何创建质点properties属性设定密度杨氏弹性模量泊松比fea网格
• 指定实体 (点, 线, 面) 到 几何数据库: – 聚合实体到 Parts
• 指定网格尺寸 – 模型网格参数 (全局) – 单独实体网格参数
• 定义体 – 质点
任务: ICEM CFD GUI 或通过 CAD 接口
结果: Tetin 文件
15
ICEMCFD/AI*Environment 工作流程
ICEMCFD 入门课程
用户界面布局
撤销/恢复 工具图标 数据录入面板
模型树
功能标签栏
图形窗口
消息窗口
直方图窗口
2
主菜单
File Menu 文件
Edit Menu 编辑
Info Menu 信息
ICEM10中文教程E3-WS-HVACV10-中文
9/9/05
ANSYS ICEMCFD V10
E3-7
读取六面体网格和四面体网格
读取六面体网格
–
#1
Workshop
File -> Mesh -> Open Mesh 或是使用 Open Mesh 图标 当出现提示时选择Merge
• 这里仅仅是把网格放到了同 一个文件里，节点并没有联 接起来
• 这样避免将Hex_Part部分中的曲线过滤掉
– – – –
其他选项接受默认值，单击 Apply
#5
许多曲线被过滤 掉
#6
#7
只有表示主要特 征的曲线保留了 下来
ANSYS ICEMCFD V10
Inventory #002277
9/9/05
E3-5
设置网格尺寸
#1
Workshop
#3 #2 #4
• 但出现提示时保存项目
#4
– –
#5 #6
#7
小技巧: 光顺的选项可以得到最好的四面 体网格。但是，如果如果你希望将大 部分的四面体转化成六面体, 设置的 global max size 和 the surface max size 的值时一样的话，那么不要选择 smooth transition. 稍后，你可以将12 个四面体转化成1个六面体。
9/9/05
ANSYS ICEMCFD V10
E3-14
其他可以进行的操作
Workshop
Prisms
Pyramids Very Regular Tetras
Hex -> Tet 转化
– 最好使用由octree方法生成的四面体网格进行此操作 这样的网格比较 “规整” (直角)
ICEM CFD 中文PPT教程 F2-WS1-TubeGlinkaV10
9/16/05
ANSYS AI*Environment V10
Inventory #002281
E2-7
缝合焊缝
#1
#3 #4
#9
9/16/05
定义单元尺寸:
#2
– Mesh -> Define Connectors -> Seam Weld
– 接受默认选项 Seam connector name
#6
9/16/05
ANSYS AI*Environment V10
注意: 黄线为独立的线, 在壳模型 里需要用到
注释: 在这个模型里拓扑已经建好 了, 但还需要打开线元素的显示选 项。
Inventory #002281
E2-4
设定网格尺寸
#1 #2
Workshop
#3 #5
给定单元尺寸:
– Mesh -> Set Curve Mesh Size – 采用 General模式, 以及 select curves(s) 拾取, 采用“a”
热键选择所有线 或者从几何工具栏里选择所有图标。
#6
9/16/05
#4
– 设置 Maximum Element size 为 6 – 默认: 接受其他默认选项 – 按下 Apply.
显示单元尺寸: – 右键单击 Curves – 打开 Curve node Spacing 或 Curve Element Count
9/16/05
ANSYS AI*Environment V10
Inventory #002281
E2-6
首先延伸面
#1
Workshop
