电动机星三角降压启动控制电路图文详解

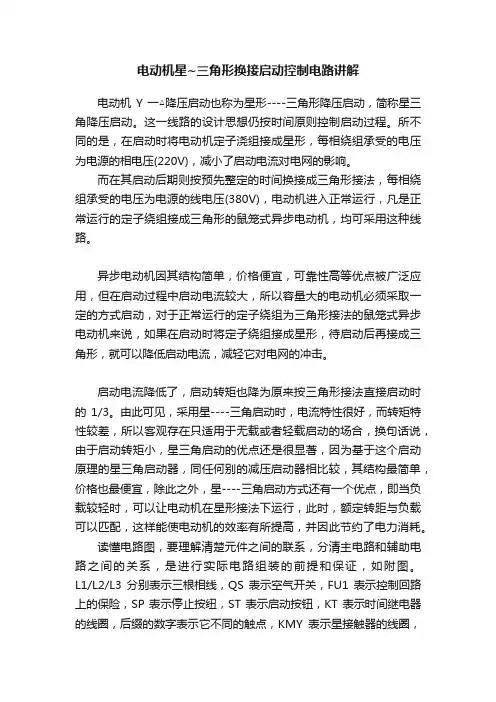

电动机星~三角形换接启动控制电路讲解
电动机星~三角形换接启动控制电路讲解电动机Y一△降压启动也称为星形----三角形降压启动，简称星三角降压启动。
这一线路的设计思想仍按时间原则控制启动过程。
所不同的是，在启动时将电动机定子浇组接成星形，每相绕组承受的电压为电源的相电压(220V)，减小了启动电流对电网的影响。
而在其启动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压(380V)，电动机进入正常运行，凡是正常运行的定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
异步电动机因其结构简单，价格便宜，可靠性高等优点被广泛应用，但在启动过程中启动电流较大，所以容量大的电动机必须采取一定的方式启动，对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在启动时将定子绕组接成星形，待启动后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。
启动电流降低了，启动转矩也降为原来按三角形接法直接启动时的1/3。
由此可见，采用星----三角启动时，电流特性很好，而转矩特性较差，所以客观存在只适用于无载或者轻载启动的场合，换句话说，由于启动转矩小，星三角启动的优点还是很显著，因为基于这个启动原理的星三角启动器，同任何别的减压启动器相比较，其结构最简单，价格也最便宜，除此之外，星----三角启动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行，此时，额定转距与负载可以匹配，这样能使电动机的效率有所提高，并因此节约了电力消耗。
读懂电路图，要理解清楚元件之间的联系，分清主电路和辅助电路之间的关系，是进行实际电路组装的前提和保证，如附图。
L1/L2/L3分别表示三根相线，QS表示空气开关，FU1表示控制回路上的保险，SP表示停止按纽，ST表示启动按钮，KT表示时间继电器的线圈，后缀的数字表示它不同的触点，KMY表示星接触器的线圈，后缀的数字表示它不同的触点，KM△表示三角形接触器的线圈，后缀的表示它不同的触点，KM表示主接触器的线圈，后缀的数字表示它不同的触点，U1/Ⅴ1/W1分别表示电动机绕组的三个同名端，U2/V2/W2分割表示电动机绕组的另三个同名端。
电动机星三角降压启动的PLC控制课件
2023
PART 05
问题与展望
REPORTING
目前存在的问题与解决方案
控制精度问题
目前电动机星三角降压启动的PLC控制精度不够高，可能导致电动机运行不稳定。解决方案：采用高精度传感器和优 化算法，提高控制精度。
响应速度问题
在某些情况下，PLC对电动机的控制响应速度不够快，影响电动机的运行性能。解决方案：采用高速PLC和优化控制 算法，提高响应速度。
总结词
安全性能要求高的场所应用
VS
详细描述
在电梯系统中，电动机的启动和停止需要 非常高的安全性能。通过PLC控制的星三 角降压启动方式，可以确保电梯在启动过 程中平稳、无冲击，同时也能够保证电梯 在紧急情况下的快速响应和安全停靠。
案例三
总结词
节能环保的应用
详细描述
在某空调系统中，电动机的启动和停止需要 考虑到节能和环保的要求。通过PLC控制的 星三角降压启动方式，可以有效地降低电动 机的启动电流，减少对电网的冲击，同时也 能够减少能源的浪费，符合节能环保的要求 。
随着电动机转速的升高，当达到一定转速时，通过控制系统断开星形接法的接触器 ，同时闭合三角形接法的接触器，使电动机正常运行。
在整个启动过程中，通过控制电路实现对电动机的自动控制，确保电动机的安全、 稳定运行。
星三角降压启动的优缺点
优点
星三角降压启动能够有效地降低电动机的启动电流和启动转矩，减小对电网的冲击，同时能够减小机械设备的振 动和磨损，延长设备的使用寿命。
2023
REPORTING
电动机星三角降压启 动的plc控制课件
2023
目录
• 电动机星三角降压启动原理 • PLC控制系统的基本知识 • 电动机星三角降压启动的PLC控制方案 • 实际应用案例分析 • 问题与展望
Y—△降压起动电气原理图及讲解
Y—△降压起动电气原理图及讲解This model paper was revised by the Standardization Office on December 10, 2020Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
Y—△降压起动电气原理图及讲解
Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
2.典型线路介绍定子绕组接成Y—△降压起动的自动控制线路如图所示。
图Y—△降压起动控制线路工作原理：按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。
同时，时间继电器KT及接触器KM2线圈得电。
接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。
KM2的常闭辅助触点断开，保证了接触器KM3不得电。
时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。
接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。
停车按SB1 辅助电路断电各接触器释放` 电动机断电停车线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。
三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。
其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。
所以该线路适用于轻载或空载起动的场合。
另外应注意，Y—△联接时要注意其旋转方向的一致性。
星三角降压启动控制线路及检修PPT课件
K
KM△
KT KMY KM KM△
2021/6/7
3
电阻分段测量法(a)
LL12
FU
1 0
2
SB2
Ω FR
Ω
3 SB1 4
Ω KM
KM Ω
(a)
故障现象 按下SB1，KM不吸合
测量点
1-2 2-3 3-4 4-0
电阻值
∞ ∞ ∞ ∞
故障点
FR常闭触头接触不良 SB2常闭触头接触不良 SB1常闭触头接触不良 KM线圈接触不良或出现断路
课题：
时间继电器自动控制Y-△ 降压启动线路故障检修
2021/6/7
1
复习：时间继电器自动控制Y-△降压启动线路的工作原理：
QS L1 L2 L3
FU1
KM
““Y△”接”接法法降 全压压启运动行
FR U1 V1 W1
M 3～ PE W2 U2 V2
KMY
FU2
1
0
FR
2
SB2 3
KM△
SB1 4
KM△ 5 KT 6
312232334344040frfr常闭触头接触不良常闭触头接触不良sb2sb2常闭触头接触不良常闭触头接触不良sb1sb1常闭触头接触不良常闭触头接触不良kmkm线圈接触不良或出现断路线圈接触不良或出现断路2021675fufrsb1kmsb2km01234l1l2故障现象故障现象测量点测量点1212131314141010故障点故障点按下按下sb1sb1kmkm不吸合不吸合电阻值电阻值000000000000frfr常闭触头接触不良常闭触头接触不良sb2sb2常闭触头接触不良常
SB1 4
KM△ 5 KT 6
星-三角自动降压启动控制电路
模块一、电气控制线路安装与调试
组员：（32）、（08）
日期：2015年12月1日
目录
1、控制要求
2、电路原理图
3、工作原理
4、材料清单
5、电路位置图
6、电路接线图
7、作品完成后的效果图
1、电气控制要求
实现星—三角降压延时启动。
2、星-三角自动降压启动控制电路原理图
图1星--三角自动降压启动控制电路原理
3、电路工作原理
合上电源开关QF 按下启动按钮SB2
形运行
（KM2主触点闭合）
按下停止SB1 KM2、KM3线圈失电 KM2常开触点断开、KM3常开触点断开
电动机停止运行。
4、材料清单
星--三角自动降压启动控制电路电器位置图
星--三角自动降压启动控制电路接线图
7、安装效果图。
三相异步电动机星形—三角形降压起动控制线路安装.ppt
图11-6为三个接触器控制的自耦变压器降压起动控制电路。图中选择开 关SA有自动与手动位置，KM1、KM2为降压起动接触器，KM3为正常运行接触 器，KA为起动中间继电器，KT为时间继电器，HL1为电源指示灯，HL2为降 压起动指示灯，HL3为正常运行指示灯。
图11-5 自耦变压器降压起动控制电路之一
若将选择开关SA扳在手动控制M位置，当按下起动按钮SB2，电动机降压起动过程 的电路工作情况与自动控制时工作过程相同，只是在转接全压运行时，尚需再按下 SB3，使KM1断电，KM3通电并自锁，实现全压下正常运行。
电路的联锁环节：电动机起动完毕投入正常运行时，KM3常闭触点断开，使KM1、 KM2、KA、KT电路切断，确保正常运行时自耦变压器切除，只在起动时短时接入。
SB1为停止按钮，必须指出，KM2和KM3实行电气互锁的目的，是为了避 免KM2和KM3同时通电吸合而造成的严重的短路事故。
三相笼型异步电动机采用Y/Δ降压起动时，定子绕组星形连接状态下起 动电压为三角形连接直接起动的电压的1/ 3 。起动转矩为三角形连接直接 起动的1/3，起动电流也为三角形连接直接起动电流的1/3。与其它降压起 动相比，Y/Δ降压起动投资少，线路简单，但起动转矩小。这种起动方法， 适用于空载或轻载状态下起动，同时，这种降压起动方法，只能用于正常 运转时定子绕组接成三角形的异步电动机。
中间继电器KA断电后，将热继电器FR发热元件接入定子电路，实现长期过载保护。 在操作按钮SB2时，要求按下时间稍长一点，待KM2通电并自锁后才可松开，不然 自耦变压器无法接入，不能实现正常起动。 自耦变压器降压起动常用于电动机容量较大的场合，因无大容量的热继电器，故 采用电流互感器后使用小容量的热继电器来实现过载保护。
星三角降压启动电路图
• 采用星三角降压启动电路，可以进一步提高软启动器的启动性 能，延长电动机和电气元件的使用寿命
04
星三角降压启动电路的故障诊断与处理
星三角降压启动电路的常见故 障及原因
• 星三角降压启动电路的常见故障主要包括接触器故障、变压器故 障、电抗器故障等
• 星三角降压启动电路通过时间继电器或速度继电器来控制接触器 的切换，实现自动启动和停止
星三角降压启动电路的性能特 点
• 星三角降压启动电路具有降压启动、软启动、节能等优点 • 降压启动：启动过程中，电动机电压逐渐升高，启动电流减小， 对电网冲击小 • 软启动：启动过程中，电动机转速逐渐增加，避免了启动时的 机械冲击和电流冲击 • 节能：由于采用了降压启动，电动机在启动过程中的能耗降低， 提高了系统的运行效率
• 启动控制：通过时间继电器或速度继电器来控制接触器的切换， 实现电动机的降压启动
• 运行控制：当电动机启动到一定转速后，接触器切换至三角形 连接方式，电动机全速运行
• 停止控制：通过断路器来控制电路的通断，实现电动机的停止
星三角降压启动电路在变频器 控制中的应用
• 星三角降压启动电路在变频器控制中的应用主要是为了解决变频 器启动电流过大的问题
• 控制方式的确定：应根据生产工艺要求和使用环境来选择手动 控制、自动控制或远程控制等控制方式
星三角降压启动电路的应用场 合
• 星三角降压启动电路广泛应用于各种类型的电动机启动，如异步 电动机、同步电动机、直流电动机等
• 异步电动机：广泛应用于风机、水泵、压缩机等机械设备 • 同步电动机：广泛应用于大型机械设备、数控机床等场合 • 直流电动机：广泛应用于电动汽车、家用电器等场合
星三角启动电路图、接线图详解
星三角启动电路图、接线图详解操作方法01星三角启动电路 L1/L2/L3分别表示三根相线； QS表示空气开关；Fu1表示主回路上的保险； Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点； KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；02KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端。
03合上QS，按下St，KT、KMy得电动作。
KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作。
04KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；05KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP，才能使全部接触器线圈失电跳开，才能停止运转。
06星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。
启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。
绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。
绕组就变成了三角形接法。
电动机全压运转。
整个启动过程由时间继电器来指挥完成。
星点接触器和运转接触器必须实行连锁。
异步电动机星---三角形减压起动电路
电源开关
主电动机
主电动机启停控制
主电动机启动Y-----△转换的时间控制ຫໍສະໝຸດ Y-----△换接3~50Hz
380V
控制电路的逻辑表达式为：
KM1=FR SB1（SB2+KM1）
KT= FR SB1（SB2+KM1）KM2
KM3= FR SB1（SB2+KM1）KM2 KT
KM2= FR SB1（SB2+KM1）KM3（KT+KM2）
KM2线圈，电路导通KM2线圈得电，交流电机（M）启动并正常运行！
备注：
当L1经过FU到热继常闭触点FR到停止按钮SB1到启动按钮SB2，按下SB2，KM1互锁常
开触点闭合，进入KM1线圈，KM1得电启动**并进入KM2常闭触点,到时间继电器，时间
继电器启动**到时间继电器常闭触点KT进入KM3线圈，KM3线圈得电**并再次进入KM3
常闭触点到时间继电器常开触点KT，并与KM2常开触点形成互锁，按下常开触点KT，进入
星—三角降压起动电气控制电路图及工作原理
一
二
KM1不能自锁。
热继电器整定电流过小。
三
四 电动机缺相运行
黄岛区高级职业技术学校
星—三角降压起动电气控制线路 电气元件布置及安装接线图
黄岛区高级职业技术学校
Ø星—三角降压起动电气控制线路电气元件布置图
黄岛区高级职业技术学校
Y—△起动只能用 于正常运行时为△ 形接法的电动机。
该控制线路适用 于电动机容量较 大（一般为13KW 以上）的场合。
黄岛区高级职业技术学校
Ø降压起动的工作原理
在起动过程中，将电动机定子绕组 接成星形，使电动机每相绕组承受的电 压为额定电压的1/ 3 ，起动电流为三 角形接法运转时的1/3。
黄岛区高级职业技术学校
星—三角降压起动电气控 制电路图及工作原理
黄岛区高级职业技术学校
Ø星-三角降压起动电气控制电路
特点 电路原理图 控制电路分析
降压起动工作原理
主电路分析 故障分析
黄岛区高级职业技术学校
Ø特 点
指电动机起动时， 把定子绕组接成星形， 以降低起动电压，减小 起动电流；待电动机起 动后，再把定子绕组改 接成三角形，使电动机 全压运行。
Ø电路原理图
黄岛区高级职业技术学校
Ø主电路分析
接触器KM1、KM3的 主触点闭合，电动机定子 绕组接成星形起动
接触器KM1、KM2 的主触点闭合，电动机 定子绕组接成星形起动
黄岛区高级职业技术学校
Ø控制电路分析
合上电源开关QS 按下按钮SB2
KM1、KM3、KT线圈通电
定子绕组接成星形 降压启动KT延时 KM1、KM2、线圈 通电，KT线圈断电
Ø星—三角降压起动电气控制线路电气元件布置图
星三角降压启动控制电路PPT课件
图2.79 电动机Y— △降压启动控制线 路
.
3
相关知识—堆栈指令
（a）进栈过程
（b）读栈过程
（c）出栈过程
图2.80 堆栈指令执行过程
.
4
图2.81 堆栈指令的应用
.
5
任务实施
一、编写电动机Y—△降压启动控制程序
图2..83 电动机Y－△降压启动控制程序 6
二、操作步骤
按图2.79所示 接通电源，拨状态开关
连接线路
于“RUN”（运行）位置
启动编程软件， 点击
按下SB1，电 动机Y形启动； 经过6s，转为 △形运行
点击 ， I0.2应点亮
点击 ， 将图2.83下载到PLC
按按钮SB2，
电动机停机
.
7
休息一下
.
8
星形—三角形降压启动控制 线路
AY
KM
ZX
Y
ቤተ መጻሕፍቲ ባይዱ
C
B
Z A
C
X
Y
B
FR
AB C XY Z
电机 绕组
.
QS KM -Y闭合
，电机接成
FU
Y 形；
KM- 闭合
，电机接成
形。
KM-
KM -Y
主电路
1
.
2
电动机的Y—△降压启动控制
任务引入
控制要求：当按下启动按钮SB1时，电动机Y形联接启动， 6s后自动转为△形联接运行。当按下停止按钮SB2时，电动机 停机。
三相电动机星三角降压启动控制电路图解
三相电动机星三角降压启动控制电路图解文章目录▪接触器控制星三角降压启动▪时间继电器自动星三角降压启动星三角（星形-三角形）降压启动是指电动机启动时，把定子绕组接成星形，以降低启动电压，限制启动电流；等电动机启动后，再把定子绕组改接成三角形，使电动机全压运行。
凡事在正常运行时定子绕组作三角形连接的异步电动机，均可采用这种星三角降压启动方式。
接触器控制星三角降压启动如右图所示是用按钮与接触器控制的星三角降压启动的控制电路。
该线路使用了三个接触器、一个热继电器与三个按钮。
接触器KM作引入电源用，接触器KMy与KM△分别作星形启动用与三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。
电路的工作原理如下：先合上电源开关SQ：电动机星形（Y）连接降压启动：按下SB1→接触器KM与KMy 线圈通电→KM自锁触头闭合自锁、KMy互锁触头分断对KM△的互锁、KM主触头闭合、KMy主触头闭合→电动机M接成星形（Y）降压启动。
电动机三角形（△）连接全压运行：当电动机转速上升到接近额定值时，按下SB2→SB2动合触头闭合、SB2动断触头先分断→接触器KMy线圈断电→KMy互锁触头恢复闭合、KMy主触头分断→KM△线圈通电→KM△互锁触头分断对KMy互锁、KM△自锁触头闭合自锁、KM△主触头闭合→电动机M接成三角形全压运行。
停止时按下SB3按钮即可。
时间继电器自动星三角降压启动下图所示为时间继电器自动控制星三角降压启动电路图。
该线路由三个接触器、一个热继电器、一个时间继电器与两个按钮组成。
时间继电器KT作控制星形降压启动时间与完成星三角自动切换用，其他电器的作用与上个线路中相同。
线路的工作原理如下：先合上电源开关QS：按下SB1→时间继电器KT线圈通电、KMy线圈通电→KMy互锁触头分断、KMy主触头闭合、KMy动合触头闭合→KM线圈通电→KMy常开触头分断、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动，当M转速上升到一定数值，KT常闭触头分断→KMy线圈断电→KMy主触头分断，接触y互锁、KMy互锁触头闭合→KM△线圈通电→KM△主触头闭合→电动机M接成三角形全压运行；KM△互锁触头分断→对KMy互锁、KT线圈断电→KT常闭触头瞬时闭合。
电机星三角降压启动原理电路图分析
电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
熔断器作用：为电动机提供短路保护。
星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y—△起动只能用于正常运行时为△形接法的电动机。
这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。
可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。
先来看一下主接线图。
Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。
接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
星三角启动接线图及工作原理
电动机星三角启动接线图及工作原理
1、星三角启动控制图
星三角启动电路 L1/L2/L3分别表示三根相线；QS表示空气开关；
Fu1表示主回路上的保险；Fu2表示控制回路上的保险；
SP表示停止按钮；ST表示启动按钮；
KT表示时间继电器的线圈，后缀的数字表示它不同的触点；
KMy表示星接触器的线圈，后缀的数字表示它不同的触点；
KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；
U1/V1/W1分别表示电动机绕组的三个同名端； U2/V2/W2分别表示电动机绕组的另三个同名端；
2、星三角启动电路原理
合上QS空气开关，按下St启动按钮，KT时间继电器线圈、KMy星接触器线圈得电动作。
KMY-1触点闭合，KM主接触器得电动作；KMY-2触点闭合，电动机线圈处于星形接法，KMY-3断开，避免KM△误动作；
KM-1闭合，自保启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。
时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；
KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。
电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。
共有四个任务：
了解降压起动的原因；
掌握电动机定子绕组的连接方式；
掌握Y-△降压起动控制电路的组成；
理解Y-△降压起动控制电路工作原理。
那为什么要降压起动？
三相异步电动机全压起动时电源电压全部施加在三相绕组上，起动电流为额定电流的4~7倍，电动机功率较大时将导致电源变压器输出电压下降，从而导致电动机起动困难，影响同一线路中其他电器的正常工作。
为了减小三相异步电动机直接起动电流，通常将电压适当降低后，加到电动机定子绕组上进行起动，待电动机起动运转后，再恢复到额定电压运行。
降压起动达到了减小起动电流的目的。
Y-△降压起动时，定子绕组接成Y形，当电动机转速接近额定转速时再换接成△形联结。
Y-△降压起动有一定局限，适合△形联结、容量较大电动机，空载、轻载起动。
我们来看一下电动机定子绕组的联结方式，电动机定子绕组分为星形和三角形两种联结方式。
星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连，尾端U2、V2、W2连成一点，接线盒端口按图U2、V2、W2短接，形成星形联结。
三角形联结把三相绕组按顺序首尾相连，U2与V1相连，V2与W1相连，W2与U1相连后接电源，接线盒端口按图连接，形成三角形联结。
Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。
通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。
KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结，KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。
KM、KMY主触点闭合时电动机星形联结。
KM、KM△主触点闭合时电动机三角形联结。
最后通过控制电路对主电路KM、KMY、KM△主触点的控制，实现电动机星形起动，三角形运行。
我们来看一下控制电路的组成。
分析电路时重点注意KM自锁触点、KM△自锁触点，复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。
电路的工作原理分析。
合上电源开关QF，电源引入，按下SB1起动按钮，KM线圈和KMY线圈得电，KMY的动断辅助触点先断开KM△线圈线路实现联锁保护，然后KM主触点，KMY主触点，KM 动合辅助触点同时闭合实现自锁，电动机星形联结起动运转。
起动结束时，按下SB2复合按钮，动断触点先断开，KMY 线圈失电，KMY主触点先断开，动断辅助触点后闭合。
然后SB2动合触点闭合，KM△线圈得电，其动断辅助触点断开KMY线圈电路，实现联锁保护。
KM△动合辅助触点和KM△主触点同时闭合，电动机三角形联结全压运行。
按下停止按钮SB3，电动机停止运行。
总结一下，今天一起学习了Y-△降压起动控制电路的相关知识；电动机起动电流为额定电流的4~7倍，会产生一定影响；电动机定子绕组有星形和三角形两种联结方式；Y-△降压起动启动时，定子绕组接成Y形，当电动机转速接近额定转速时换接成△形。
