固定串联补偿装置结构和主设备的分析

固定串联补偿装置结构和主设备的分析
ma e i h sp p r d n t i a e .Me n h l aw i e,s me e itd p o lm i S sb o g t p i hs p p r o xse r b e w t F C i r u h n t i a e . h u

asm l, V, pr a , yasc ci bek r a pn i ut dso nc r ad er igsi hs T sa o se b MO sa gp b ps i ut rae,dm i c ci, i n et s n at n wt e ,C )i l y k r g r c o h c s
上 海 电器 技术 (oo . ) 2 l ̄ 2
固定 串联补 偿装 置结 构和 主设备 的分析 ・ 技麻毫 鏖
固 定 串联 补 偿 装 置 结 构 和 主 设 备 的 分 析


振 上 海 电 气集 团输 配 电分 公 司技 术 中心
要 : 介绍了固定串联补偿装 置的结构 , 并对 主要设备 ( 串联 电容 器组 , V, 花 间隙 , 路断 路器 , MO 火 旁 阻尼 回

He Z e hn
S a g a e t c P we r n miso & Diti u in Gr u c n l g n e h n h iEl cr o rT a s s i n i srb to o p Te h o o y Ce tr
Ab t c :T e s u t r fF C i nr d c d i i p p r h e a ay i o em i q i nso S (e a cpc o s r t h t cu e o S si t u e t s a e .T n lss fh a eup a r o n h t n met f C sr l aai r F i t

串联补偿对电力系统稳定性的影响

串联补偿对电力系统稳定性的影响
培训与演练:加强相关人员的培训和演练,提高其对电力系统稳定性的认识和应对能力
案例分析
案例背景:介绍 案例的背景信息, 包括电力系统稳 定性问题、串联 补偿技术的应用
等。
案例分析:对案 例进行详细的分 析,包括串联补 偿装置的配置、 运行方式、控制
策略等。
案例效果:介绍串 联补偿装置投入运 行后对电力系统稳 定性的影响,包括 改善电压质量、提 高功率因数、减小
短路电流等。
案例总结:总结 案例的成功经验, 提出串联补偿技 术在提高电力系 统稳定性方面的
优势和不足。Байду номын сангаас
案例背景:某地区电力系统因串联补偿装置使用不当导致稳定性问题 问题描述:串联补偿装置参数设置不合理,导致系统振荡和电压波动 影响范围:对周边地区电力供应和工业生产造成一定影响 解决方案:调整串联补偿装置参数,加强设备维护和运行管理
配电系统补偿:改善电压质 量,提高供电可靠性
输电线路补偿:提高线路的 传输容量和稳定性
电机启动补偿:降低启动电 流,减少对电网的冲击
新能源接入补偿:平滑新能源 输出波动,提高电网接纳能力
串联补偿对电力系 统稳定性的影响
串联补偿装置可以快速响应系统电压变化,提高电压稳定性 串联补偿装置可以减小系统阻抗,增强系统传输能力 串联补偿装置可以改善电力系统的暂态稳定性,减少系统振荡 串联补偿装置可以提高电力系统的稳定裕度,防止系统崩溃
● (1) 缺乏对串联补偿对电力系统稳定性影响机理的深入研究; ● (2) 对不同类型串联补偿装置对电力系统稳定性的影响研究不够全面; ● (3) 缺乏对串联补偿与电力系统稳定性相互作用的长期演化过程的研究。
● 未来研究方向: (1) 深入研究串联补偿对电力系统稳定性影响机理,建立更为精确的理论模型; (2) 对不同 类型串联补偿装置进行全面系统的研究,探索其对电力系统稳定性的影响规律; (3) 研究串联补偿与电力系 统稳定性相互作用的长期演化过程,提出相应的应对策略和控制方法。

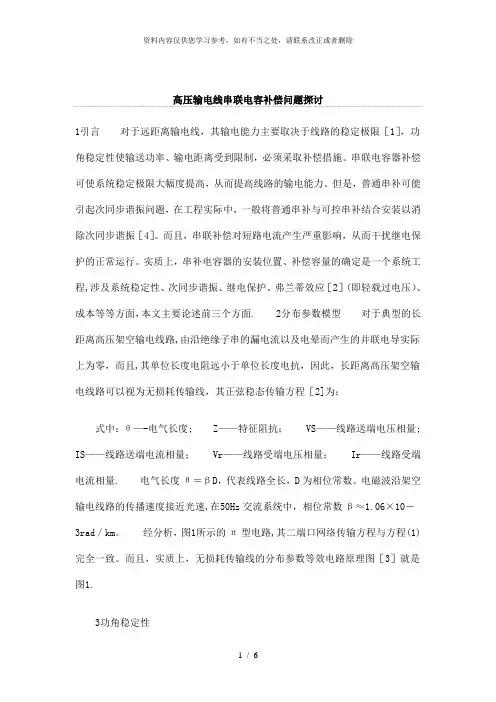

【精品】高压输电线串联电容补偿问题探讨

【精品】高压输电线串联电容补偿问题探讨

高压输电线串联电容补偿问题探讨1引言对于远距离输电线,其输电能力主要取决于线路的稳定极限[1],功角稳定性使输送功率、输电距离受到限制,必须采取补偿措施。

串联电容器补偿可使系统稳定极限大幅度提高,从而提高线路的输电能力。

但是,普通串补可能引起次同步谐振问题,在工程实际中,一般将普通串补与可控串补结合安装以消除次同步谐振[4]。

而且,串联补偿对短路电流产生严重影响,从而干扰继电保护的正常运行。

实质上,串补电容器的安装位置、补偿容量的确定是一个系统工程,涉及系统稳定性、次同步谐振、继电保护、弗兰蒂效应[2](即轻载过电压)、成本等等方面,本文主要论述前三个方面. 2分布参数模型对于典型的长距离高压架空输电线路,由沿绝缘子串的漏电流以及电晕而产生的并联电导实际上为零,而且,其单位长度电阻远小于单位长度电抗,因此,长距离高压架空输电线路可以视为无损耗传输线,其正弦稳态传输方程[2]为:式中:θ—-电气长度; Z——特征阻抗;VS——线路送端电压相量; IS——线路送端电流相量;Vr——线路受端电压相量;Ir——线路受端电流相量. 电气长度θ=βD,代表线路全长,D为相位常数。

电磁波沿架空输电线路的传播速度接近光速,在50Hz交流系统中,相位常数β≈1.06×10-3rad/km。

经分析,图1所示的π型电路,其二端口网络传输方程与方程(1)完全一致。

而且,实质上,无损耗传输线的分布参数等效电路原理图[3]就是图1.3功角稳定性3.1 无补偿线路的稳定极限根据图1,可以求得无补偿输电线路的功角方程为:式中:Rr—-线路受端输送的有功功率; RS——线路送端输送的有功功率; Qr——线路受端输送的无功功率;QS——线路送端输送的无功功率;δ——线路送端电压与线路受端电压的相角差。

取线路额定电压为U,定义根据公式(2)、(3)、(4),如果VS=Vr=U,则当Pr=P0时,有QS=Qr=0,线路与两端系统之间没有无功功率的交换,对于线路每个单位长度,电容产生的无功功率等于电感吸收的无功功率,而且,沿线电压都为额定电压,这就是电压和无功控制的最佳状态.P0叫作自然负荷。

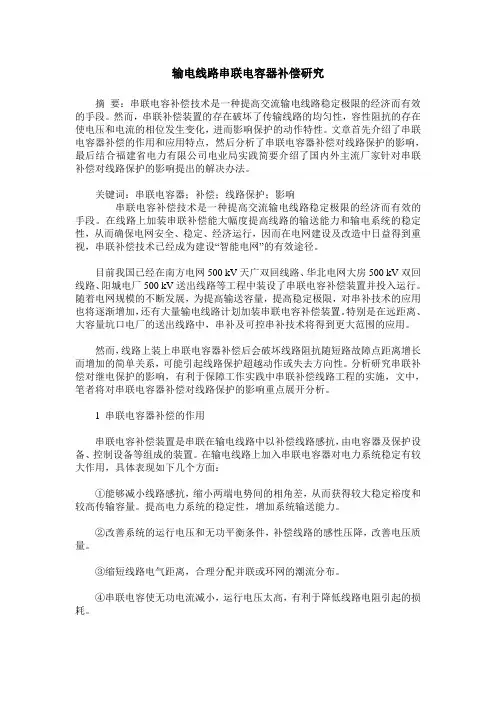

输电线路串联电容器补偿研究

输电线路串联电容器补偿研究

输电线路串联电容器补偿研究摘要:串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。

然而,串联补偿装置的存在破坏了传输线路的均匀性,容性阻抗的存在使电压和电流的相位发生变化,进而影响保护的动作特性。

文章首先介绍了串联电容器补偿的作用和应用特点,然后分析了串联电容器补偿对线路保护的影响,最后结合福建省电力有限公司电业局实践简要介绍了国内外主流厂家针对串联补偿对线路保护的影响提出的解决办法。

关键词:串联电容器;补偿;线路保护;影响串联电容补偿技术是一种提高交流输电线路稳定极限的经济而有效的手段。

在线路上加装串联补偿能大幅度提高线路的输送能力和输电系统的稳定性,从而确保电网安全、稳定、经济运行,因而在电网建设及改造中日益得到重视,串联补偿技术已经成为建设“智能电网”的有效途径。

目前我国已经在南方电网500 kV天广双回线路、华北电网大房500 kV双回线路、阳城电厂500 kV送出线路等工程中装设了串联电容补偿装置并投入运行。

随着电网规模的不断发展,为提高输送容量,提高稳定极限,对串补技术的应用也将逐渐增加,还有大量输电线路计划加装串联电容补偿装置。

特别是在远距离、大容量坑口电厂的送出线路中,串补及可控串补技术将得到更大范围的应用。

然而,线路上装上串联电容器补偿后会破坏线路阻抗随短路故障点距离增长而增加的简单关系,可能引起线路保护超越动作或失去方向性。

分析研究串联补偿对继电保护的影响,有利于保障工作实践中串联补偿线路工程的实施,文中,笔者将对串联电容器补偿对线路保护的影响重点展开分析。

1 串联电容器补偿的作用串联电容补偿装置是串联在输电线路中以补偿线路感抗,由电容器及保护设备、控制设备等组成的装置。

在输电线路上加入串联电容器对电力系统稳定有较大作用,具体表现如下几个方面:①能够减小线路感抗,缩小两端电势间的相角差,从而获得较大稳定裕度和较高传输容量。

提高电力系统的稳定性,增加系统输送能力。

串联补偿原理

串联补偿原理

串联补偿原理引言:一、串联补偿原理的概念与作用串联补偿原理是指在一系列相互连接的元件或系统中,通过在某些元件上引入补偿措施,以抵消其他元件所引起的误差或不良影响。

其作用是使整个系统达到更高的精度、更好的稳定性和更高的可靠性。

二、串联补偿原理的实现方式串联补偿原理的实现方式多种多样,下面将介绍几种常见的实现方式。

1. 比例补偿:比例补偿是指通过调整系统中某个元件的比例关系,来达到补偿的效果。

比例补偿可以通过改变元件的大小、形状、材料等来实现。

例如,在电子电路中,我们可以通过改变电阻的大小来实现比例补偿。

2. 反馈补偿:反馈补偿是指通过引入反馈信号来实现补偿。

在系统中,我们可以通过传感器来获取实际输出值,并与期望输出值进行比较,然后利用反馈回路来调整系统的输入,使系统输出更接近期望值。

反馈补偿广泛应用于控制系统中。

3. 预测补偿:预测补偿是指通过预测系统的变化趋势来实现补偿。

在一些需要动态调整的系统中,我们可以通过分析系统的历史数据和趋势来预测系统的变化,并提前进行补偿措施,以减小误差或不良影响。

预测补偿常用于气象、金融等领域。

三、串联补偿原理的应用领域串联补偿原理在各个领域都有广泛的应用,下面将介绍几个典型的应用领域。

1. 电子电路设计:在电子电路设计中,串联补偿原理被广泛应用于提高电路的稳定性和精度。

例如,在放大器电路中,可以通过串联电容来补偿放大器的频率响应,使其在整个频率范围内都能保持较好的放大性能。

2. 机械工程:在机械工程领域,串联补偿原理可以用于提高机械系统的精度和可靠性。

例如,在机床加工中,可以通过串联补偿来消除机械系统的传动误差,使加工结果更加准确。

3. 控制系统:在控制系统中,串联补偿原理可以用于提高控制系统的性能和稳定性。

例如,在飞行控制系统中,可以通过串联补偿来消除飞机姿态控制中的误差,使飞机保持稳定的飞行状态。

四、串联补偿原理的优缺点串联补偿原理作为一种常用的补偿方法,具有以下优点和缺点。

串联补偿原理

串联补偿原理

串联补偿原理
串联补偿原理是指在电路中通过串联电容或串联电感来实现对电路性能的补偿调节,以达到改善电路性能的目的。

串联补偿原理在电子电路设计中起着非常重要的作用,下面将详细介绍串联补偿原理的相关知识。

首先,串联补偿原理的基本概念是通过串联电容或串联电感来调节电路的频率特性。

在电子电路中,由于元件的内部电容、电感等因素,会导致电路的频率响应出现不理想的情况。

为了解决这一问题,可以通过串联补偿的方式来调节电路的频率特性,使其更加符合设计要求。

其次,串联补偿原理的具体实现方式可以分为串联电容补偿和串联电感补偿两种。

串联电容补偿是在电路中串联一个电容元件,通过改变电容的数值来调节电路的频率特性;而串联电感补偿则是在电路中串联一个电感元件,通过改变电感的数值来实现对电路频率特性的调节。

这两种方式都可以有效地改善电路的频率响应。

另外,串联补偿原理在实际电路设计中有着广泛的应用。

比如在放大器电路中,为了避免频率过高时出现的不稳定情况,可以采
用串联补偿的方式来调节放大器的频率响应,使其更加平稳;在滤波电路中,也可以通过串联补偿来调节滤波器的频率特性,使其更加符合设计要求。

最后,需要注意的是在进行串联补偿设计时,需要充分考虑电路的稳定性和相位裕度等因素。

合理选择串联补偿元件的数值和类型,以及合理设计电路的结构,才能够达到最佳的补偿效果。

总之,串联补偿原理是一种重要的电路调节方法,通过串联电容或串联电感来实现对电路频率特性的调节,能够有效地改善电路的性能。

在实际电子电路设计中,合理应用串联补偿原理,可以使电路的性能更加稳定可靠,是电子工程师必备的重要知识之一。

无功补偿装置的并联与串联应用分析

无功补偿装置的并联与串联应用分析

无功补偿装置的并联与串联应用分析无功补偿是电力系统中至关重要的一项技术。

在电力系统中,无功功率是指电流与电压之间的相位差所产生的功率。

由于电力系统中普遍存在大量的电感负载和电容负载,导致无功功率在电力传输、输配电中的重要性不言而喻。

无功补偿装置是一种用于调整系统无功功率的设备,能够有效地提高电力系统的运行质量和功率因数。

无功补偿装置主要分为并联和串联两种应用方式。

并联无功补偿装置是指将该装置与电力系统并联连接,共同供电给负载。

而串联无功补偿装置是将该装置串联连接于负载之前,通过对负载的电流进行补偿,达到无功功率的控制与调整。

下面将对这两种应用方式进行详细的分析。

1. 并联无功补偿装置的应用分析并联无功补偿装置是将该装置与电力系统的馈线并联连接,通过自动控制电容器的投切,来实现电力系统的无功功率的补偿。

并联无功补偿装置具有以下几个特点:首先,它能够对电力系统的无功功率进行快速响应。

由于采用了电容器进行补偿,电容器具有较高的响应速度,能够快速地吸收或者释放无功功率,提高电力系统的响应速度。

其次,它能够减少电力系统的传输损耗。

在电力系统中,无功功率的存在会导致输电线路上的电压跌落,从而增加了系统的传输损耗。

而并联无功补偿装置的应用可以通过补充无功功率,使电压稳定,减少线路的传输损耗。

再次,它可以提高电力系统的功率因数。

功率因数是评价电力系统运行质量的重要指标。

并联无功补偿装置的应用可以调整电力系统中的无功功率,从而提高功率因数,降低系统的无功损耗。

总之,通过并联无功补偿装置的应用,可以有效地提高电力系统的运行效率和稳定性,降低系统的无功损耗,改善电力质量。

2. 串联无功补偿装置的应用分析串联无功补偿装置是将该装置置于负载之前,通过调整负载的电流波形,达到控制无功功率的目的。

串联无功补偿装置具有以下几个特点:首先,它能够对负载的无功功率进行精确的调整。

通过改变串联无功补偿装置的补偿电流大小和相位,可以精确地调整负载的无功功率,从而使系统的功率因数达到要求。

串联电容补偿的作用

串联电容补偿的作用

1、高压集中补偿
高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV~10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。

其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。

但这种补偿方式的补偿经济效益较差。

2、低压分散补偿
低压分散补偿就是根据个别用电设备对无功的需要量,将单台或多台低压电容器组,分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。

其优点是用电设备运行时,无功补偿投入,用电设备停运时,补偿设备也退出,可减少配电网和变压器中的无功流动,从而减少有功损耗;可减少线路的导线截面及变压器的容量,占位小。

缺点是利用率低、投资大,对变速运行,正反向运行,点动、堵转、反接制动的电机则不适应。

3、低压集中补偿
低压集中补偿是指将低压电容器通过低压开关接在配电变压器低压母线侧,以无功补偿投切装置作为控制保护装置,根据低压母线上的无功符合而直接控制电容器的投切。

电容器的投切是整组进行,做不到平滑的调节。

低压补偿的优点:接线简单、运行维护工作量小,使无功就地平衡,从而提高配变利用率,降低网损,具有较高
的经济性,是目前无功补偿中常用的手段之一。

串联补偿 原理

串联补偿 原理

串联补偿原理串联补偿是一种常用于电子、通信等领域的技术,用于减少或消除信号传输过程中的各种失真和干扰。

其原理是利用一个或多个补偿电路来对信号进行逆处理,使信号在传输过程中被补偿回原始状态,从而提高信号的品质和可靠性。

串联补偿通常由两个主要部分组成:前向路径和反馈路径。

前向路径用于将输入信号传送到输出,反馈路径则根据输出信号与输入信号的差异来产生补偿信号。

通过控制反馈路径中的补偿电路,可以对信号的幅度、相位等进行调整,以减少失真和干扰。

在串联补偿中,失真和干扰主要来自于信号传输途中的各种因素。

比如,信号在传输过程中可能会受到电阻、电容、电感等元件的影响,导致信号的波形发生畸变。

此外,信号可能还会受到传输介质的噪声、干扰信号的干扰等因素的影响。

这些失真和干扰会降低信号的品质,影响系统的性能和可靠性。

通过串联补偿技术,可以对这些失真和干扰进行有效的校正和补偿,使信号能够尽可能接近原始状态。

补偿电路可以根据预先设定的修正规则,对信号进行准确的校正,使其波形更接近理想的波形。

这样可以提高信号的传输质量,减少误码率和误差,提高系统的性能和可靠性。

需要注意的是,串联补偿并不能完全消除信号传输过程中的所有失真和干扰。

由于信号传输途中可能存在不可消除的物理因素和噪声,只能尽量将信号的失真和干扰降低到可接受的范围内。

因此,在实际应用中,需要综合考虑补偿电路的设计和参数选择,以平衡补偿效果和系统复杂性的关系。

总之,串联补偿是一种常用的信号处理技术,通过补偿电路对信号进行逆处理,可以减少信号传输过程中的失真和干扰,提高信号的品质和可靠性。

它在电子、通信等领域具有广泛的应用前景,并不断得到研究和发展。

500kV固定串联补偿装置技术特点分析

500kV固定串联补偿装置技术特点分析

500kV固定串联补偿装置技术特点分析摘要分析了500kV固定串联补偿装置的技术特点。

就串联电容器的结构、MOV 能量吸收能力的确定和放电间隙的配置提出了改进意见。

关键词500kV 串联补偿技术特点分析1 前言高压输电系统使用串联补偿装置能够有效地降低输电系统间的电抗值,提高输电能力和系统运行的稳定性,降低输电系统工程造价。

自1950年第一套220kV串联补偿装置在瑞典投入运行以来,高压串联补偿装置在全世界得到了广泛的应用。

据不完全统计,目前全世界运行的高压串联补偿装置总容量已达到80Gvar,电压等级从220kV发展到750kV。

我国分别在1966年和1972年投入使用了第一套220kV和第一套330kV串联补偿装置,其中330kV串联补偿装置的技术水平当时在世界上还有一定的先进之处。

后来随着电网网架结构的加强和电网运行方式的改变,这些串联补偿装置相继退出运行,此后在长达20多年的时间里,高压串联补偿装置在我国出现了空白。

2000年,借助于阳城—淮安500kV输电系统的建设,国内首次在徐州500kV三堡开关站使用了二套500kV固定串联补偿装置,这二套500kV串联补偿装置已于2000年11月30日投入试运行。

本文就这二套500kV固定串联补偿装置的技术特点进行简要介绍分析。

2 阳城—淮安500kV输电系统简介阳城发电厂坐落在山西阳城境内,一期工程安装6台350MW火力发电机组,总发电装机容量2100MW,由美国AES公司和江苏、山西有关单位共同投资建设。

电厂所发电量通过500kV输电线路全部输送至江苏使用。

500kV输电系统接线图见图1。

由阳城发电厂至淮安上河变电站之间输电距离长达744km,沿途设置了东明和三堡二座500kV开关站以分割线路,整个500kV 输电系统采用3—2—3接线方式。

即阳城电厂至东明开关站之间架设三回500kV线路,其中两回为同塔双回路架设;东明开关站至三堡开关站之间架设两回500kV线路,采用同塔双回路架设。

串联补偿对电力系统稳定性的影响

串联补偿对电力系统稳定性的影响
补偿装置的控制精度:控制精度是串联补偿装置的重要性能指标之一。如果控制精度不足,将无法 实现精确的电压和电流控制,从而影响电力系统的稳定性。
补偿装置的容量限制:串联补偿装置的容量限制也是需要考虑的因素之一。在某些情况下,串联补 偿装置的容量可能无法满足电力系统的需求,从而导致系统稳定性下降。
串联补偿技术的 发展趋势
感谢您的观看
汇报人:
分布式电源接入系统中的串联补偿
分布式电源接入系统的必 要性
分布式电源接入系统对电 力系统稳定性的影响
串联补偿技术在分布式电 源接入系统中的应用
串联补偿技术的发展趋势 与展望
串联补偿的实际 应用案例
国内某地区电网的串联补偿改造项目
改造方案:采用先进的串联补 偿技术,对电网进行全面升级 改造
实施效果:改造后电网稳定性 得到显著提高,供电质量得到
添加标题
补偿装置的响应速 度:串联补偿装置 的响应速度较慢, 可能影响电力系统
的稳定性。
添加标题
补偿装置的可靠性: 串联补偿装置的可 靠性受到多种因素 的影响,如设备制 造质量、运行环境、 维护管理等,需要 采取相应的措施来
保证其可靠性。
补偿装置的经济ቤተ መጻሕፍቲ ባይዱ: 串联补偿装置的成 本较高,建设和运 行维护需要投入大 量的资金,需要考 虑其经济性是否合
补偿装置的可靠性问题
补偿装置的可靠性问题:串联补偿装置的可靠性是影响电力系统稳定性的关键因素之一。在极端情 况下,补偿装置可能发生故障,导致系统稳定性下降。
补偿装置的响应速度:串联补偿装置的响应速度也是影响电力系统稳定性的重要因素。如果响应速 度过慢,将无法及时补偿系统的波动,导致系统稳定性下降。
性。
串联补偿装置 可以减小系统 的无功损耗, 提高系统的功

串联补偿度的定义

串联补偿度的定义

串联补偿度的定义“串联补偿度啊,它可是电力系统中的一个重要概念,就像一把神奇的钥匙,能打开电力传输更高效的大门!”比如说,在一个大型的电力输送项目中,工程师们就非常关注串联补偿度。

就像我们要让水流更顺畅地通过管道一样,电力也需要在输电线路中更高效地传输。

串联补偿度就是用来衡量这种效率提升程度的一个指标。

我有个朋友是电力工程师,他跟我讲过他们在设计一条长距离输电线路时,就会仔细考虑串联补偿度的问题。

如果串联补偿度设置得合适,就像给电力传输装上了一个加速器,能让电能更快速、更稳定地到达目的地,减少能量在传输过程中的损耗。

你想想,这多厉害啊!“它其实就是反映了串联补偿装置在输电线路中所起作用的大小,就像调料在美食中的分量,决定着味道的好坏。

”比如说,在一个电网改造项目中,技术人员要根据实际情况来确定串联补偿度。

如果补偿度太低,就像做菜时盐放少了,电力传输的效果可能就不够理想,电压可能会不稳定,影响用户的用电质量。

我听说过一个例子,有个地区的电网因为串联补偿度没有调整好,一些工厂在用电高峰期时设备经常出现故障,后来技术人员重新计算和调整了串联补偿度,情况就得到了很大的改善。

这就说明串联补偿度对电力系统的稳定运行有着至关重要的作用,我们可不能小瞧它哦。

“串联补偿度可以用一个简单的公式来表示,它就像一个魔法公式,能帮我们算出电力传输的奥秘。

”虽然这个公式看起来可能有点复杂,但其实它背后的原理很简单。

就像我们算数学题一样,只要掌握了方法,就不难理解。

比如说,我们知道了输电线路的参数、补偿装置的特性等,就可以通过这个公式算出串联补偿度。

我有个同学在学习电力工程专业的时候,一开始对这个公式也很头疼,但是他通过不断地做练习题,结合实际的电力系统案例来理解,最后终于掌握了。

他说,当他能够熟练地运用这个公式算出串联补偿度,并且看到它在实际电力系统中的应用效果时,那种感觉就像解开了一个神秘的谜题,特别有成就感。

所以啊,大家不要被公式吓倒,只要深入学习,就能发现其中的乐趣和价值。

500kV固定串联补偿装置技术特点分析

500kV固定串联补偿装置技术特点分析

500kV固定串联补偿装置技术特点分析摘要:分析了500kV固定串联补偿装置的技术特点。

就串联电容器的结构、MOV能量吸收能力的确定和放电间隙的配置提出了改进意见。

关键词:500kV 串联补偿技术特点分析1 前言高压输电系统使用串联补偿装置能够有效地降低输电系统间的电抗值,提高输电能力和系统运行的稳定性,降低输电系统工程造价。

自1950年第一套220kV串联补偿装置在瑞典投入运行以来,高压串联补偿装置在全世界得到了广泛的应用。

据不完全统计,目前全世界运行的高压串联补偿装置总容量已达到80Gvar,电压等级从220kV发展到750kV。

我国分别在1966年和1972年投入使用了第一套220kV和第一套330kV串联补偿装置,其中330kV串联补偿装置的技术水平当时在世界上还有一定的先进之处。

后来随着电网网架结构的加强和电网运行方式的改变,这些串联补偿装置相继退出运行,此后在长达20多年的时间里,高压串联补偿装置在我国出现了空白。

2000年,借助于阳城―淮安500kV输电系统的建设,国内首次在徐州500kV三堡开关站使用了二套500kV固定串联补偿装置,这二套500kV串联补偿装置已于2000年11月30日投入试运行。

本文就这二套500kV固定串联补偿装置的技术特点进行简要介绍分析。

2阳城―淮安500kV输电系统简介阳城发电厂坐落在山西阳城境内,一期工程安装6台350MW火力发电机组,总发电装机容量2100MW,由美国AES公司和江苏、山西有关单位共同投资建设。

电厂所发电量通过500kV输电线路全部输送至江苏使用。

500kV输电系统接线图见图1。

由阳城发电厂至淮安上河变电站之间输电距离长达744km,沿途设置了东明和三堡二座500kV开关站以分割线路(500kV任庄变电站在此之前已经建成投运),整个500kV输电系统采用3―2―3接线方式。

即阳城电厂至东明开关站之间架设三回500kV线路,其中两回为同塔双回路架设;东明开关站至三堡开关站之间架设两回500kV线路,采用同塔双回路架设。
