面包板的结构及插接方式
面包板使用说明
常用面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出,免去了焊接,节省了电路的组装时间,而且元件可以重复使用,所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构本次“电子线路设计与制作”所提供的实验电路板,为SYB-118型面包板,其基本结构示意图如图1所示。
图1为SYB—118型面包板由图可见,该版中央有一凹槽,凹槽两边各由60列小孔,每一列的五个小孔在电气上相互连通,而列于列之间在电气上彼此绝缘。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排(即X和Y排)在电气上是分段相连的50个小孔,分别作为电源与地线插孔用。
对于SYB-118插座板,X和Y排的1-15孔、16-40孔、41-50孔在电气上是连通的。
簧片插孔间及簧片间的距离均与双列直插式(DIP)集成电路管脚的标准间距 2.54mm 相同,因而适于插入各种数字集成电路。
2、面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。
要保持面包板清洁,焊接过的元器件不要插在面包板上。
(1)安装分立元件时,应便于看到其极性和标志,将元件引脚理直后,在需要的地方折弯。
为了防止裸露的引线短路,必须使用带套管的导线,一般不剪断元件引脚,以便于重复使用。
(2)对多次使用过的集成电路的引脚,必须修理整齐,引脚不能弯曲,所有的引脚应稍向外偏,这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式,目的是走线方便。
为了能够正确布线并便于查线,所有集成电路的插入方向要保持一致,不能为了临时走线方便或缩短导线长度而把集成电路倒插。
(3)根据信号流程的顺序,采用边安装边调试的方法。
元器件安装之后,先连接电源线和地线。
面包板及使用方法
面包板及使用方法一、了解面包板1.面包板的构造面包板(集成电路实验板)是电路实验中一种常用的具有多孔插座的插件板,在进行电路实验时,可以根据电路连接要求,在相应孔内插入电子元器件的引脚以及导线等,使其与孔内弹性接触簧片接触,由此连接成所需的实验电路。
图1为SYB—118型面包板示意图,为4行59列,每条金属簧片上有5个插孔,因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式(DIP)集成电路管脚的标准间距2.54mm相同,因而适于插入各种数字集成电路。
图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放,特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁,焊接过的元器件不要插在面包板上。
3.面包板实验套材电子控制电路基本实验所用的元器件包括:电池组2组(3V、6V,带电池卡、电极引线)。
面包板(SYB-130或118、SYB—46型)。
电阻器27只(47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ),小型直滑电位器(47kΩ),电容器7只(1000pF、0.022μF、47μF、100μF×2,220μF×2)。
光敏电阻器(MG45-1),光电二极管,开关二极管(1N4148),发光二极管4只(红、绿、黄、橙),三极管4只(8050、9013×2、9014),数码管(LC5011)。
数字集成电路10块(74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518)。
面包板及使用方法
面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板,在进行电路实验时,可以根据电路连接要求,在相应孔内插入电子元器件的引脚以及导线等,使其与孔内弹性接触簧片接触,由此连接成所需的实验电路。
图1为SYB—118型面包板示意图,为4行59列,每条金属簧片上有5个插孔(如红线所示,红线所示的这排孔是对应于同一条金属簧片,因此在电气上是连通的),因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式(DIP)集成电路管脚的标准间距图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放,特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁,焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁,正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第,为近代物理的发展奠定了基础。
在了解面包板的构造之后,通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路,它由电池组GB(6V)、按钮开关SB、限流电阻器R(390Ω)、红色发光二极管和导线组成。
电池组用4节5号电池串联而成,开关选用电铃按钮开关,接线用1芯导线,电阻器上面的四条色环为橙色、白色、棕色及金色,标称阻值为390Ω,允许偏差±5 %。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时,发光二极管中电流约10mA,亮度已经很高了。
如用高亮度发光二极管,限流电阻器可以适当加大(图2 图3看起来图2省电指示灯电路很简单,在面包板上搭接电路却是新的尝试,需要掌握在面包板上连接电路的方法,了解电阻器和发光二极管的使用方法,迈出面包板电路实验的第一步。
面包板的知识点总结
面包板的知识点总结面包板的知识点总结面包板(Breadboard)是电子制作中常用的实验平台,也是初学者掌握电路原理的重要工具。
它通过插针连接电子元件,可以快速搭建各种电路,方便进行实验和调试。
本文将对面包板的结构、使用方法以及常见问题进行总结,帮助读者更好地理解和利用面包板。
一、面包板的结构及基本元件1. 面包板外观特征面包板通常为长方形,上面有许多穿孔,每个穿孔间隔为0.1英寸(2.54mm),方便插入插针和元件引脚。
面包板的背面通常有两条平行的金属条,用于连接插针。
还有一些面包板上方便接线的VCC(电源正极)和GND(电源负极)区域。
2. 面包板上的插孔面包板上的插孔通常分为两部分:竖孔和横孔。
竖孔用于插入插针,横孔通常用于连接电子元件或电线。
每个孔都和周围的孔相互连接,形成电气连通。
3. 面包板的连接条面包板上的连接条有两种类型:跨连接条和行连接条。
跨连接条横跨整个面包板,用于连接不同的行,常用于连接电源或信号线;行连接条沿着面包板的一侧,用于在同一行(行数一般为60~100行)之间进行连接。
二、面包板的使用方法1. 准备工作使用面包板前,需要确保所有元件和插针都完好无损。
将需要使用的元件准备齐全,可以根据电路图提前规划好插针的位置和元件的连接方式。
2. 插针的插入首先,将需要连接的插针插入面包板中的穿孔中。
通常情况下,将元件的引脚分别插入到相应的行连接条中,确保插针与插孔完全接触。
3. 连接电路通过跨连接条和行连接条,将需要连接的插针相互连通。
可以用导线、跳线等材料进行连接。
在连接之前,确保连接的插针没有松动,以免引起电路的松动或短路。
4. 实验和调试完成电路的连接后,可以通过外部电源或电池提供电源,并通过相关仪器进行实验和调试,验证电路的正确性和稳定性。
在实验过程中,可以根据需要对连接进行调整和维护。
三、面包板的常见问题及解决方法1. 电路不通或连接不牢固可能是由于插针没有插入穿孔或插孔内有污物导致。
面包板及元器件使用指南
面包板面包板及及元器件元器件使用指南使用指南
1、面包板使用指南
面包板的表面有整齐排列的插孔,可将元器件或者导线插入。
常用的面包板被中间槽分成上下两区,这两个区之间是绝缘的。
纵向左侧标有字母A~J ,横向上标有5~60的数字。
每一纵行的五个孔是导通的,即孔A~E 是导通的,F~J 是导通的。
如下图所示。
下图为面包板内部结构图,板子底部有金属导条。
面包板使用示例如下图。
电路的实现以三极管三极管三极管或者集成运放集成运放
集成运放为核心,它们的管脚一般跨接在中间槽上。
使用原则:
1)面包板一般横向放置使用。
从左至右为输入级到输出级,输入和输出部分区域尽量导
线不要交叉,容易引入干扰,因为输出级信号大于输出级。
2)使用导线尽可能少,以减小连接出错的地方。
2、元器件使用指南
1)三极管:3DG6管脚分布,管脚对着自己,定位销开始,顺时针分别为:e ,b ,c 。
2)带极性电解电容:短的管脚为“负”极,电容此处标有“-”。
长的管脚为“+”极。
切记,不能接错极性!务必看清电路原理图中电解电容的符号。
个别电容管脚被剪短,请仔细看清极性。
3)电位器:中间的管脚对应电位器的可移动端,调顶端的螺丝可改变该管脚与另两管脚之间的电阻值。
所给两个电位器的阻值不同,请自己测量。
SYB-130面包板使用方法及结构介绍
SYB-130面包板使用方法及结构介绍面包板(万用线路板)由于板子上有很多小插孔,很像面包中的小孔,因此得名。
整板使用热固性酚醛树脂制造,板底有金属条,在板上对应位置打孔使得元件插入孔中时能够与金属条接触,从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽,这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔,也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板,作用是把无焊面包板固定,并且引出电源接线柱。
面包板的使用方法及注意事项:(1)安装分立元件时,应便于看到其极性和标志,将元件引脚理直后,在需要的地方折弯。
为了防止裸露的引线短路,必须使用带套管的导线,一般不剪断元件引脚,以便于重复使用。
一般不要插入引脚直径〉0.8mm的元器件,以免破坏插座内部接触片的弹性。
(2)对多次使用过的集成电路的引脚,必须修理整齐,引脚不能弯曲,所有的引脚应稍向外偏,这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式,目的是走线方便。
为了能够正确布线并便于查线,所有集成电路的插入方向要保持一致,不能为了临时走线方便或缩短导线长度而把集成电路倒插。
(3)根据信号流程的顺序,采用边安装边调试的方法。
元器件安装之后,先连接电源线和地线。
为了查线方便,连线尽量采用不同颜色。
例如:正电源一般采用红色绝缘皮导线面包板的使用负电源用蓝色,地线用黑线,信号线用黄色,也可根据条件选用其它颜色。
(4)面包板宜使用直径为0.6mm左右的单股导线。
根据导线的距离以及插孔的长度剪断导线,要求线头剪成45o斜口,线头剥离长度约为6mm左右,要求全部插入底板以保证接触良好。
裸线不宜露在外面,防止与其它导线断路。
(5)连线要求紧贴在面包板上,以免碰撞弹出面包板,造成接触不良。
必须使连线在集成电路周围通过,不允许跨接在集成电路上,也不得使导线互相重叠在一起,尽量做到横平竖直,这样有利于查线,更换元器件及连线。
面包板使用的总结
面包板使用的总结引言面包板(Breadboard)是一种常用的电子原型制作工具,可以快速搭建电子电路原型。
它通常由塑料底座、导电金属板和插孔组成。
面包板具有临时性、可重复搭建、无需焊接等特点,深受电子爱好者和工程师们的喜爱。
在本文档中,我们将总结面包板的使用方法、搭建技巧以及一些常见问题的解决方案。
面包板的基本结构面包板通常由一系列导电板组成,导电板上划分有固定的行和列。
每一行和每一列都与一组插孔相连,插孔中间存在隔离带,用于区分不同的行和列。
这样,我们可以将元器件插入插孔中,通过插孔自动与行和列进行连接。
面包板的使用方法使用面包板进行电路搭建的方法如下:1.准备元器件:根据需要的电路功能,准备所需的电子元器件。
常见的元器件有电阻、电容、LED、集成电路等。
2.插入元器件:根据电路原理图或设计要求,将元器件插入面包板的插孔中。
注意正确插入极性元器件(如LED等)。
3.连接元器件:根据电路设计需求,使用导线将不同的元器件插孔进行连接。
导线可以通过剪断一根较长的导线插入多个插孔来实现连接。
4.供电测试:根据电路需要的电源电压,选择适当的电源接口,将电源与面包板连接,测试电路的工作情况。
面包板的搭建技巧下面是一些常用的面包板搭建技巧,可以帮助提高搭建效率和电路可靠性:•使用彩色导线:使用不同颜色的导线可以方便区分不同的连接,减少出错的可能性。
•使用跳线:在复杂的电路中,可能会遇到插孔之间距离太远无法直接连接的情况。
这时可以使用跳线,即使用一根较长的导线连接两个不相邻的插孔。
•稳固插件:对于常用的元器件,可以使用弹簧插件来稳固固定,避免在调试过程中松动造成电路中断或故障。
•分组连接:根据电路的功能模块,可以将相关的元器件和连接归为一组,将其连接在面包板上相对的位置。
这样可以提高电路的可读性和维护性,方便后续调试和修改。
常见问题与解决方案在使用面包板过程中,可能会遇到一些常见问题,下面是一些常见问题的解决方案:1.电路连接不稳定:可能是由于插头与插孔之间的接触不良造成的。
面包板及使用方法
面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板,在进行电路实验时,可以根据电路连接要求,在相应孔内插入电子元器件的引脚以及导线等,使其与孔内弹性接触簧片接触,由此连接成所需的实验电路。
图1为SYB—118型面包板示意图,为4行59列,每条金属簧片上有5个插孔(如红线所示,红线所示的这排孔是对应于同一条金属簧片,因此在电气上是连通的),因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式(DIP)集成电路管脚的标准间距图12.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放,特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁,焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁,正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第,为近代物理的发展奠定了基础。
在了解面包板的构造之后,通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路,它由电池组GB(6V)、按钮开关SB、限流电阻器R(390Ω)、红色发光二极管和导线组成。
电池组用4节5号电池串联而成,开关选用电铃按钮开关,接线用1芯导线,电阻器上面的四条色环为橙色、白色、棕色及金色,标称阻值为390Ω,允许偏差±5 %。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时,发光二极管中电流约10mA,亮度已经很高了。
如用高亮度发光二极管,限流电阻器可以适当加大(图2 图3看起来图2省电指示灯电路很简单,在面包板上搭接电路却是新的尝试,需要掌握在面包板上连接电路的方法,了解电阻器和发光二极管的使用方法,迈出面包板电路实验的第一步。
面包板结构PPT课件
外观
纵向5 个插孔是互相连通
①
用于隔离上下两部分的凹槽 6
二、面包板的内部结构 插槽和插孔
每一条金属片插入一个塑料 槽,在同一个槽的插孔相通, 不同槽的插孔不通。
21
4、实验室提供的仪器仪表
集成电路测试仪
SDS 示波器
DDS 信号源
万 用
缺电符号 数字实验箱
直流
表
稳压
电源
22
②
7
三、面包板的使用
在做实验的时候,通常是使用两窄一宽组成的小单元, 同学们应按照示范和要求,在宽条部分搭接电路的主体 部分,上面的窄条取一行做电源,下面的窄条取一行做 接地。使用时注意窄条的中间不连通的部分。
在搭接数字电路时,有时由于电路的规模较大,需要 多个宽条和窄条组成的大面包板,但在使用时同样是两 窄一宽同时使用,两个窄条的第一行和地线连接,第二 行和电源相连。由于集成块电源一般在上面,接地在下 面,如此布局有助于将集成块的电源脚和上面第二行窄 条相连,接地脚和下面窄条的第一行相连,减少连线长 度和跨接线的数量。中间宽条用于连接电路,由于凹槽 上下是不连通的,所以集成块一般跨插在凹槽上。
一组五孔相通
五孔一组铜片
十五孔一组铜片
不同列的插孔不通
10
3.导线的剥头和插法 导线剥头的长度比面包板厚度略短,转弯处
留1mm绝缘层,绝缘层太长会因为绝缘层 插入导电孔而不导通。铜线太短也会因接触 不良而不导通。
铜线必须插入金属孔中,特别在金属孔 位置靠边时,容易插到边上空白处,引 起接触不良,用万用表也难以测量。
面包板及其使用
面包板及其使用面包板是专为电子电路的无焊接实验设计制造的重要工具。
由于各种电子元器件可根据需要随意插入或拔出,免去了焊接,节省了电路的组装时间,而且元件可以重复使用,所以非常适合电子电路的组装、调试和训练。
熟练掌握面包板的使用方法是提高实验效率,减少实验故障出现几率的重要基础之一。
下面就面包板的结构和使用方法做简单介绍。
1. 常用面包板的结构SYB-130型面包板如图6.1所示。
面包板中央有一凹槽,凹槽两边各由65列小孔,每一列的五个小孔在电气上相互连通,任意两列间的小孔在电气上是绝缘的。
集成电路的引脚就分别插在凹槽两边的小孔上。
面包板上、下边各有一排(即X和Y排)在电气上是分段相连的50个小孔,分别作为电源与地线插孔用。
对于SYB-130面包板,X和Y排的1-15、16-35、36-50孔在电气上是连通的(其它型号的面包板使用时应参看使用说明)。
图6.1 YB-130型面包板结构面包板上的插孔可以夹住元器件的金属管脚,插孔所在的行列分别以数码和文字标注,以便查对。
2. 面包板的导线插面包板的导线可以使用图6.2(a)所示的面包板专用线,专用线有不同长度和不同颜色,线的两头是类似元器件管脚的金属针,具有一定的硬度,可以很容易地插到面包板的插孔中。
如果没有这种专用线,也可以使用一定粗细的单股硬芯导线,如图 6.2(b)所示,只不过要用剥线钳去掉导线的绝缘皮,把露出的导线芯插到插孔中。
(a)面包板专用线(b)单股硬芯导线图6.2 面包板专用线和单股硬芯导线3. 面包板的种类面包板有大、中、小之分,如图6.3所示,构建电路时要根据电子电路的复杂程度选用不同大小的面包板。
(a)大号(b)中号(c)小号图6.3 面包板4. 布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子,如图6.4所示。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利,将钳口合上,对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
面包板结构
二、面包板的内部结构
宽条是由中间一条隔离凹槽和上下各5 行的插孔构 成。在同一列中的5 个插孔是互相连通的,列和列之间 以及凹槽上下部分则是不连通的。外观及结构如下图:
外观
纵向5 个插孔是互相连通
①
用于隔离上下两部分的凹槽
二、面包板的内部结构 插槽和插孔
每一条金属片插入一个塑料 槽,在同一个槽的插孔相通, 不同槽的插孔不通。
2.插孔内部导通情况
三组五孔相通
每一条金属片插入一个塑料槽, 在同一个槽的插孔相通,不同 集成块插法 槽的插孔不通。
一组五孔相通
五孔一组铜片
十五孔一组铜片
不同列的插孔不通
3.导线的剥头和插法 导线剥头的长度比面包板厚度略短,转弯处
留1mm绝缘层,绝缘层太长会因为绝缘层 插入导电孔而不导通。铜线太短也会因接触 不良而不导通。
铜线必须插入金属孔中,特别在金属 孔位置靠边时,容易插到边上空白处, 引起接触不良,用万用表也难以测量。 铜线太长容易引起短路
4.集成块的插法
由于集成块引脚间的距离与插孔位置有偏差,必须预先调整好位置, 小心插入金属孔中,不然会引起接触不良,而且会使铜片位置偏移, 插导线时容易插偏。此原因引起的故障占总故障的60%以上。
二、面包板的内部结构 窄条的外观和结构如下图:
外观 小窄条中间不连通 内部多组孔之间互相连通
① ②
窄条上下两行之间电气不连通。每5 个插孔为一组(通常称 为“孤岛”),通常的面包板上有10 组。这10组“孤岛”一般有 3种内部连通结构:① 左边5 组内部电气连通,右边5 组内部电 气连通,但左右两边之间不连通,这种结构通常称为5-5 结构。 ② 左边3 组内部电气连通,中间4 组内部电气连通,右边3 组内 部电气连通,但左边3 组、中间4 组以及右边3 组之间是不连通的, 这种结构通常称为3-4-3 结构。③ 还有一种结构是10组“孤岛” 都连通,这种结构最简单。
面包板的使用
面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出,免去了焊接,节省了电路的组装时间,而且元件可以重复使用,所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构SYB-130型面包板如附录图1-1所示。
插座板中央有一凹槽,凹槽两边各由65列小孔,每一列的五个小孔在电气上相互连通。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排(即X和Y排)在电气上是分段相连的55个小孔,分别作为电源与地线插孔用。
对于SYB-130插座板,X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。
(其它型号的面包板使用时应参看使用说明)附录图1.1面包板插孔所在的行列分别以数码和文字标注,以便查对。
2、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利,将钳口合上,对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
扁嘴钳用来弯直和理直导线,钳口要略带弧形,以免在勾绕时划伤导线。
镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
3、面包板的使用方法及注意事项(1)安装分立元件时,应便于看到其极性和标志,将元件引脚理直后,在需要的地方折弯。
为了防止裸露的引线短路,必须使用带套管的导线,一般不剪断元件引脚,以便于重复使用。
一般不要插入引脚直径〉0.8mm的元器件,以免破坏插座内部接触片的弹性。
(2)对多次使用过的集成电路的引脚,必须修理整齐,引脚不能弯曲,所有的引脚应稍向外偏,这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式,目的是走线方便。
为了能够正确布线并便于查线,所有集成电路的插入方向要保持一致,不能为了临时走线方便或缩短导线长度而把集成电路倒插。
(3)根据信号流程的顺序,采用边安装边调试的方法。
元器件安装之后,先连接电源线和地线。
为了查线方便,连线尽量采用不同颜色。
面包板的详细使用方法
面包板的详细使用方法面包板是一种常用的电子原型制作工具,用于连接和固定电子元件。
它由一个塑料基板和一系列导线组成,通常呈长方形或正方形。
面包板被广泛应用于电子制作、电路设计和原型实验等领域。
首先,我们需要了解面包板的结构。
面包板由许多等间距的小孔组成,这些小孔通常被分为若干行和若干列,每行和每列之间用导线连接。
每个小孔都被称为一个孔位,用来插入电子元件的引脚。
面包板通常有两个侧面,一个是负极侧(GND),一个是正极侧(VCC)。
除了这些孔位外,面包板还有两个中央的沟槽,分别用来分隔正负极侧。
在进行电子元件的连接之前,我们需要先将面包板放平,并清理表面,以确保其干净。
接下来,我们可以开始在面包板上插入电子元件的引脚。
通常情况下,我们会将元件的长引脚插入面包板的正极侧,短引脚插入负极侧。
这样可以避免元件之间的短路,并使连接更加清晰。
在插入电子元件之后,我们需要使用导线来连接它们。
导线通常是一端固定在面包板上的,另一端可插入孔位中。
我们可以通过使用导线连接不同的引脚来形成电路连接。
在连接之前,我们需要确认连接的正确性,并避免引脚之间的短路。
当连接完成后,我们可以使用万用表或任何适当的测试工具来验证电路的连通性。
在连接完成后,我们可以进行原型的测试和实验。
通常,面包板上的电路可以通过接口板与其他设备进行连接,如Arduino、传感器、继电器等。
我们可以将电路与设备连接并进行电源通电,然后观察电路的运作情况。
如果电路正常工作,我们可以进行更进一步的测试和实验,以验证其性能和可靠性。
除了连接和测试电路,面包板还可以用于构建电子元件的简单电路。
我们可以使用导线和面包板上的连接来形成逻辑电路,如与门、或门和非门等。
这使得面包板成为学习和实践数字电路的理想工具。
通过组装和连接电子元件,我们可以实现不同的逻辑功能,并观察电路的运作原理。
不过,需要注意的是,面包板不适用于高频率、高速度和高精度的电路。
由于面包板的导线长度较长,会引起信号的衰减和干扰。
面包板及使用方法
面包板及使用方法一、了解面包板1.面包板的构造面包板是电路实验中一种常用的具有多孔插座的插件板,在进行电路实验时,可以根据电路连接要求,在相应孔内插入电子元器件的引脚以及导线等,使其与孔内弹性接触簧片接触,由此连接成所需的实验电路。
图1为SYB—118型面包板示意图,为4行59列,每条金属簧片上有5个插孔(如红线所示,红线所示的这排孔是对应于同一条金属簧片,因此在电气上是连通的),因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式(DIP)集成电路管脚的标准间距2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放,特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁,焊接过的元器件不要插在面包板上。
二、面包板实验入门实验是通向科学成功的桥梁,正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第,为近代物理的发展奠定了基础。
在了解面包板的构造之后,通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路图2为省电指示灯电路,它由电池组GB(6V)、按钮开关SB、限流电阻器R(390Ω)、红色发光二极管和导线组成。
电池组用4节5号电池串联而成,开关选用电铃按钮开关,接线用1芯导线,电阻器上面的四条色环为橙色、白色、棕色及金色,标称阻值为390Ω,允许偏差±5 %。
发光二极管采用直径3mm的红色发光二极管。
限流电阻器R为390Ω时,发光二极管中电流约10mA,亮度已经很高了。
如用高亮度发光二极管,限流电阻器可以适当加大(看起来图2省电指示灯电路很简单,在面包板上搭接电路却是新的尝试,需要掌握在面包板上连接电路的方法,了解电阻器和发光二极管的使用方法,迈出面包板电路实验的第一步。
面包板用法
面包板用法1. 什么是面包板面包板(Breadboard)是一种用于构建电子原型的工具。
它通常由塑料材料制成,具有许多用于插入电子元件的孔。
面包板上的孔以行和列的形式排列,形成一个网格状的结构。
每个孔都与其他孔通过导线连接在一起,这样就可以方便地插入和连接电子元件,从而完成电路的搭建。
2. 面包板的结构面包板通常由以下几个部分组成:2.1. 行和列面包板上的行和列是用于连接电子元件的导线。
行通常是平行于面包板的长边排列,而列则是垂直于行的短边排列。
每个行和列都由许多孔组成,孔之间通过金属导线连接在一起。
2.2. 插孔面包板上的插孔用于插入电子元件。
每个插孔都与一根导线相连接,而导线又与其他插孔相连,形成电路连接。
插孔通常由金属材料制成,可以很好地固定电子元件。
2.3. 电源和地线面包板上通常有两条特殊的行,一条用于连接电源,另一条用于连接地线。
这样可以方便地为电路供电,并将电路与地线连接起来,以确保电路正常工作。
2.4. 编号标记面包板上的行和列通常会进行编号标记,以方便使用者进行布线和连接。
编号通常以字母和数字的组合形式出现,例如A1、B2等。
3. 面包板的使用步骤使用面包板搭建电子原型电路的步骤如下:3.1. 准备工作首先,准备好需要使用的电子元件,例如电阻、电容、LED等。
另外,还需要一些导线,用于连接电子元件和面包板上的插孔。
3.2. 插入电子元件将需要使用的电子元件插入面包板上的插孔中。
通常情况下,元件的引脚会插入面包板上的不同行和列中,以便进行连接。
3.3. 连接电路使用导线将电子元件之间需要连接的引脚连接起来。
可以通过将导线插入面包板上的不同行和列中来实现连接。
确保导线牢固地插入插孔中,以保证连接的可靠性。
3.4. 连接电源和地线将电源和地线分别连接到面包板上的对应行上。
通常情况下,电源连接到面包板上的正电源行,而地线连接到面包板上的地线行。
这样可以为电路提供所需的电源,并确保电路与地线连接起来。
面包版的布线和安装
孔插座版的布线和安装一、实验底板结构实验底板由几块有许多小方孔的塑料板(面包板)组合而成,如图一所示。
图一面包板正面结构图每块插板中央有一凹槽,凹槽两边各有65 × 5个插孔,每5个插孔为一组(ABCDE或FGHIJ),5个孔中有金属簧片连通。
面包板的上、下各有一条11 × 5的小插孔〔图中的X和Y〕,每5个孔为一组,它们是相通的。
X, Y这两条插孔可用作电源线和地线的插孔。
二、集成电路的安装集成电路引脚必须插在面包板中央凹槽两边的孔中,插人时所有引脚应稍向外偏,使引脚与插孔中的簧片接触良好,所有集成块的方向要一致,缺口朝左(如图一所示),便于正确布线和查线。
集成块在插人与拔出时要受力均匀,以免引脚弯曲或断裂。
三、正确合理布线一般选直径为0.6mm的单股导线,长度适当。
先将两头绝缘皮剥去7mm ~ 8mm,然后把导线两头弯成直角,用镊子夹住导线,垂直插人相应的孔中。
为避免或减少故障,面包板上的电路布局与布线,必须合理而且美观。
①集成块和晶体管的布局,一般按主电路信号流向的顺序在一小块面包板上直线排列。
各级元器件围绕各级的集成块或晶体管布置,各元器件之间的距离应视周围元件多少而定。
②第一级的输人线与末级的输出线,高频线与低频线要远离,以免形成空间交叉耦合,尤其在高频电路中,元器件插脚和连线应尽量短而直,以免分布参数影响电路性能。
③为使布线整洁和便于检查,尽可能采用不同颜色的导线,一般正电源线用红色,负电源线用蓝色,地线用黑色、要求连线紧贴面包板,注意尽量在器件周围走线,一个孔只准插一根线,并且不允许导线在集成块上方跨过。
④合理布置地线。
为避免各级电流通过地线时互相产生干扰,特别要避免末极电流通过地线对某一极形成正反馈,故应将各级单独接地,然后再分别接公共地线。
四.电路故障的检查1.检查电路的连接:在接好连线后,首先必须对照电路图认真仔细检查电路连线,如各晶体管或集成块的引脚是否插对了,是否有漏线和错线,特别要检查电源与地线是否有短路观象。
面包板的结构及插接方式
附录一面包板的结构及插接方式【名称】:面包板(万用线路板)由于板子上有很多小插孔,很像面包中的小孔,因此得名。
【分类】:单面包板,组合面包板,无焊面包板。
【构造】:整板使用热固性酚醛树脂制造,板底有金属条,在板上对应位置打孔使得元件插入孔中时能够与金属条接触,从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽,这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔,也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板,作用是把无焊面包板固定,并且引出电源接线柱。
【用途】:不用焊接和手动接线,将元件插入孔中就可测试电路及元件,使用方便。
面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出,免去了焊接,节省了电路的组装时间,而且元件可以重复使用,所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构SYB-130型面包板:插座板中央有一凹槽,凹槽两边各由65列小孔,每一列的五个小孔在电气上相互连通。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排(即X和Y排)在电气上是分段相连的55个小孔,分别作为电源与地线插孔用。
对于SYB-130插座板,X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。
(其它型号的面包板使用时应参看使用说明)附录图1-12、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利,将钳口合上,对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
扁嘴钳用来弯直和理直导线,钳口要略带弧形,以免在勾绕时划伤导线。
镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
3、面包板的使用方法及注意事项(1)安装分立元件时,应便于看到其极性和标志,将元件引脚理直后,在需要的地方折弯。
面包板接线原理
面包板接线原理
面包板是一种常用的电子原型开发工具,用于制作和连接电子电路原型。
面包板上有许多针脚(也称为孔),可以插入电子元件和导线,用于搭建电路。
面包板接线原理如下:
1. 面包板的每一行都与电路板上的一条电气导线连接,通常有一个中心的分隔条将两侧的行分开。
这意味着,一侧是接地连接(GND),另一侧是电源连接(VCC)。
2. 电子元件的引脚可以通过插入面包板上相应的行中,与其他元件或导线连接起来。
正极引脚通常连接到电源侧,负极引脚通常连接到接地侧。
3. 如果需要连接多个引脚或导线在一起,可以通过在面包板上插入一根导线来实现。
在面包板的不同行上插入导线可以实现连接。
这样,在接地侧或电源侧插入导线时,就可以将多个引脚或导线连接在一起。
4. 面包板上的每个孔之间都有导电的连接,但相邻的行之间是电气隔离的。
这意味着,如果需要连接两个相邻的孔,需要使用插入导线的方式。
面包板接线原理简单易懂,方便快捷地搭建电子电路原型。
它的设计使得电路原型制作和调试变得更加灵活和方便。
面包板使用指南
面包板及元器件的使用指南1、面包板使用指南面包板的表面有整齐排列的插孔,可将元器件或者导线插入。
常用的面包板被中间槽分成上下两区,这两个区之间是绝缘的。
纵向左侧标有字母A~J ,横向上标有5~60的数字。
每一纵行的五个孔是导通的,即孔A~E 是导通的,F~J 是导通的。
如下图所示。
如果不能判断时,可分别插入导线测量一下孔之间是否是短路的。
把不同元件的管脚插到短路的孔里,管脚之间就相连了。
面包板上电路的实现以三极管为核心,先将三极管确定管脚后插好。
使用原则:1)面包板一般横向放置使用。
从左至右为输入级到输出级,输入和输出部分区域尽量导线不要交叉,容易引入干扰,因为输出级信号远远大于输入级。
2)导线尽可能少用,尽量直接利用元件的管脚相连,以减小连接出错的地方。
下图仅为示例(接了Rb1和Rb2)。
因为不少元件要与“电源+12V ”或者“地”相连,所以经常使用横向导通的那25个孔作为电源和地,便于元件的连接。
纵向5孔相通横向孔之间绝缘横向五组25个孔之间导通两行间绝缘三极管电源+12V电源:地2、元器件使用指南1)三极管:3DG6管脚分布,管脚对着自己,定位销开始,顺时针分别为:e,b,c。
与实验1.4的测量结果是一致的。
2)带极性电解电容:短的管脚为“负”极,电容此处标有“-”。
长的管脚为“+”极。
切记:不能接错极性,否则可能会爆炸!务必看清电路原理图中电解电容的符号。
3)电位器:中间的管脚对应电位器的可移动端,调顶端的螺丝可改变该管脚与另两管脚之间的电阻值。
注意,发的两个电位器阻值是不同的,只有一个是500K。
4)电阻:阻值可以读色环(方法请自行上网查阅),也可以直接用万用表测得。
3、万用表:所给的小数字万用表不能自动关断,不使用时请务必人工拨到“off”挡,否则会工作直到电池耗尽为止!3DG6cbe定位销3DG6底视图负极电位器电解电容。
面包板及使用方法

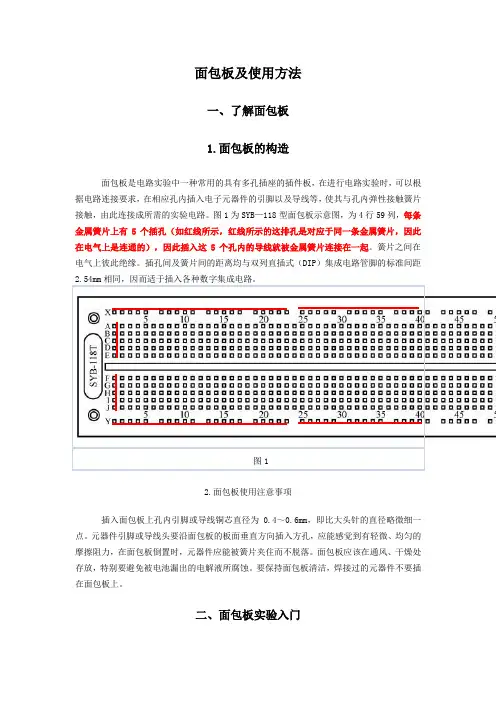

面包板及使用方法一、了解面包板1.面包板的构造面包板(集成电路实验板)是电路实验中一种常用的具有多孔插座的插件板,在进行电路实验时,可以根据电路连接要求,在相应孔内插入电子元器件的引脚以及导线等,使其与孔内弹性接触簧片接触,由此连接成所需的实验电路。
图1为SYB—118型面包板示意图,为4行59列,每条金属簧片上有5个插孔,因此插入这5个孔内的导线就被金属簧片连接在一起。
簧片之间在电气上彼此绝缘。
插孔间及簧片间的距离均与双列直插式(DIP)集成2.面包板使用注意事项插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。
元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。
面包板应该在通风、干燥处存放,特别要避免被电池漏出的电解液所腐蚀。
要保持面包板清洁,焊接过的元器件不要插在面包板上。
3.面包板实验套材电子控制电路基本实验所用的元器件包括:电池组2组(3V、6V,带电池卡、电极引线)。
面包板(SYB-130或118、SYB—46型)。
电阻器27只(47Ω、100Ω、390Ω×8、1kΩ×6、2.2kΩ×5、3.3kΩ、10kΩ、15kΩ、47kΩ、330kΩ、2.2MΩ),小型直滑电位器(47kΩ),电容器7只(1000pF、0.022μF、47μF、100μF×2,220μF×2)。
光敏电阻器(MG45-1),光电二极管,开关二极管(1N4148),发光二极管4只(红、绿、黄、橙),三极管4只(8050、9013×2、9014),数码管(LC5011)。
数字集成电路10块(74LS00、74LS02、74LS04、74LS08、74LS32、74LS73、74LS74、74LS86、4511、4518)。
继电器(JRC-21F),双金属复片(启辉器),磁控开关1套(条形磁铁、干簧管开关),压电陶瓷片(φ27mm,带共鸣壳体),电子蜂鸣器(3V或6V),小电灯1个(3.8V),玩具直流电动机(3V,带小螺旋桨)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

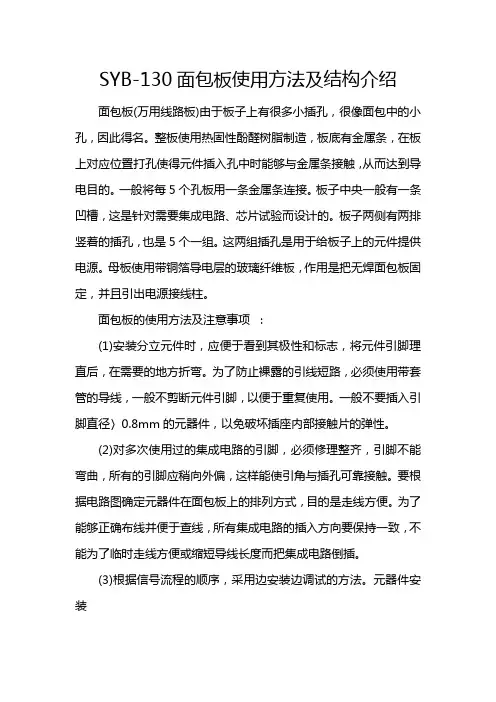

附录一面包板的结构及插接方式【名称】:面包板(万用线路板)由于板子上有很多小插孔,很像面包中的小孔,因此得名。
【分类】:单面包板,组合面包板,无焊面包板。
【构造】:整板使用热固性酚醛树脂制造,板底有金属条,在板上对应位置打孔使得元件插入孔中时能够与金属条接触,从而达到导电目的。
一般将每5个孔板用一条金属条连接。
板子中央一般有一条凹槽,这是针对需要集成电路、芯片试验而设计的。
板子两侧有两排竖着的插孔,也是5个一组。
这两组插孔是用于给板子上的元件提供电源。
母板使用带铜箔导电层的玻璃纤维板,作用是把无焊面包板固定,并且引出电源接线柱。
【用途】:不用焊接和手动接线,将元件插入孔中就可测试电路及元件,使用方便。
面包板的使用面包板是专为电子电路的无焊接实验设计制造的。
由于各种电子元器件可根据需要随意插入或拔出,免去了焊接,节省了电路的组装时间,而且元件可以重复使用,所以非常适合电子电路的组装、调试和训练。
1、常用面包板的结构SYB-130型面包板:插座板中央有一凹槽,凹槽两边各由65列小孔,每一列的五个小孔在电气上相互连通。
集成电路的引脚就分别插在凹槽两边的小孔上。
插座上、下边各一排(即X和Y排)在电气上是分段相连的55个小孔,分别作为电源与地线插孔用。
对于SYB-130插座板,X和Y排的1-15孔、16-35孔、36-50孔在电气上是连通的。
(其它型号的面包板使用时应参看使用说明)附录图1-12、布线用的工具布线用的工具主要有剥线钳、偏口钳、扁嘴钳和镊子。
偏口钳与扁嘴钳配合用来剪断导线和元器件的多余引脚。
钳子刃面要锋利,将钳口合上,对着光检查时应合缝不漏光。
剥线钳用来剥离导线绝缘皮。
扁嘴钳用来弯直和理直导线,钳口要略带弧形,以免在勾绕时划伤导线。
镊子是用来夹住导线或元器件的引脚送入面包板指定位置的。
3、面包板的使用方法及注意事项(1)安装分立元件时,应便于看到其极性和标志,将元件引脚理直后,在需要的地方折弯。
为了防止裸露的引线短路,必须使用带套管的导线,一般不剪断元件引脚,以便于重复使用。
一般不要插入引脚直径〉的元器件,以免破坏插座内部接触片的弹性。
(2)对多次使用过的集成电路的引脚,必须修理整齐,引脚不能弯曲,所有的引脚应稍向外偏,这样能使引角与插孔可靠接触。
要根据电路图确定元器件在面包板上的排列方式,目的是走线方便。
为了能够正确布线并便于查线,所有集成电路的插入方向要保持一致,不能为了临时走线方便或缩短导线长度而把集成电路倒插。
(3)根据信号流程的顺序,采用边安装边调试的方法。
元器件安装之后,先连接电源线和地线。
为了查线方便,连线尽量采用不同颜色。
例如:正电源一般采用红色绝缘皮导线面包板的使用负电源用蓝色,地线用黑线,信号线用黄色,也可根据条件选用其它颜色。
(4)面包板宜使用直径为左右的单股导线。
根据导线的距离以及插孔的长度剪断导线,要求线头剪成45º斜口,线头剥离长度约为6mm左右,要求全部插入底板以保证接触良好。
裸线不宜露在外面,防止与其它导线断路。
(5)连线要求紧贴在面包板上,以免碰撞弹出面包板,造成接触不良。
必须使连线在集成电路周围通过,不允许跨接在集成电路上,也不得使导线互相重叠在一起,尽量做到横平竖直,这样有利于查线,更换元器件及连线。
(6)最好在各电源的输入端和地之间并联一个容量为几十微法的电容,这样可以减少瞬变过程中电流的影响。
为了更好地抑制电源中的高频分量,应该在该电容两端再并联一个高频去耦电容,一般取 ~ 的独石电容。
(7) 在布线过程中,要求把各元器件放置在面包板上的相应位置以及所用的引脚号标在电路图上,保证调试和查找故障的顺利进行。
(8)所有的地线必须连接在一起,形成一个公共参考点。
附录二常用电子仪器使用简介一、直流稳压电源1.概述EM系列稳压电源是实验室通用电源。
Ⅰ、Ⅱ二路具有恒压,恒流功能(CV/CC)且这两种模式可随负载变化而进行自动转换。
另外EM1716具有串联主从工作功能,Ⅰ、Ⅱ二路每一路可输出0-32V,0-2A直流电源。
串联工作或串联跟踪工作时可输出0-64V,0-2A(1718输出0-48V,0-1A)或0-±32V、0-2A(1718输出0-±24V,0-1A)的单极性或双极性电源。
每一路输出均有一块高品质磁电表或数字电表指示输出参数,使用方便有效,不怕短路,短路的电源恒定。
Ⅲ路为固定5V、0-2A直流电源,供TTL电路实验,单板机、单片机电源,安全可靠。
2.工作原理1.换档原理:由于输出电压的变化范围是0-32V,所以采用变压器次级输出的交流电压通过换挡后加至整流器,这个过程是由换档电器及驱动电路来完成的,换档时刻是由输出电压的变化过程决定的。
2.恒压、恒流工作的相互转换原理:当恒压工作时、电压比较放大器对整流管处于优先控制状态。
当恒压工作的输出电流达到恒流点设备值时,恒流比较放大器对调整管起控处于优先控制状态,电路的工作模式由恒压转换成恒流。
3.调整电路:调整电路是串连线性调整器,由误差放大器控制使之对输出参数进行线性调整。
4.比较放大器:比较放大器相对于调整级其馈电方式为全悬浮式,该电路的优点是,调整范围大,精度高、电路简单,可靠性高,不怕过载或短路。
5.基准源由2DW7C的零温度系数基准电压二极管构成,电路简单可靠,精度,稳定度高。
6.指示电路:电二块高灵敏度磁电式电表或数字式电表组成,可由面板上的直键开关控制,对输出电压或电流进行指示,其指示精度为级。
附录图2-11.电压表:指示输出电压2.电流表:指示输出电流3.电压调节:调整恒压输出值4.电流调节:调节恒流输出值5.跟踪工作:串联跟踪工作按钮6.独立:非跟踪工作7.街地端:机壳接地线柱8.Ⅲ路输出:固定5V输出二、使用方法1.面板上根据功能色块分布,Ⅰ区内的按键为Ⅰ路仪表指示功能选择,按入时,指示该路输出电流,按出时指示该路输出电压,Ⅱ路和Ⅰ路相同。
2.中间按键是跟踪、独立选择开关按入时,在Ⅰ路输出负端至Ⅱ路输出正端加一端接线,开启电源后,整机即工作在主—从跟踪状态。
3.恒流电压的调节在输出端开路时调节,恒定电流的调节在输出端短路时调节设定。
4.本仪器电源输入为三线,机壳接地,以保证安全及减小输出纹波,和接地电位差造成的杂波干扰,50HZ干扰。
Ⅲ路输出为固定+5V、Ⅰ端接机壳。
Ⅰ、Ⅱ两路输出为悬浮式,用户可根据自己的使用情况将输出接入自己系统的地电位。
串联工作或串联主从跟踪工作时,两路的四个输出端子原则上只允许一个端子与机壳的相连。
二、交流毫伏表EM2171的使用1、概述EM2171型单通道交流表产品的稳定性、可靠性、产品具有自动平衡保护电路,开机不打表等特点。
本仪器广泛适用于工厂、学校、科研单位,在生产和科研使用。
附录图2-22、工作原理EM2121有一个通道,由第一衰减器、阻抗变换器、第二衰减器、第一放大器、第二放大器、第三放大器、检波指示器、监视放大器及电源部分组成。
工作原理如下:(1)、第一衰减器:第一衰减器由1R101、1R102、1W101、1C102、1C103组成。
它是一个高阻抗的电容补偿式衰减器,在1v~300v时衰减器接入电路中,其衰减量为60dB。
在频率为400Hz时调节W101,在频率为100KHz时,调节C102,使整个频率范围内保持固定的衰竭值。
(2)、阻抗变换器阻抗变换器由输入保护电路和源极输出器组成。
R201、C201、BG201、BG202组成输入保护电路,有效防止了输入端过载造成仪器损坏。
由场效应管BG203与半导体三极管BG204复合电路组成的源极输出器,使第一衰减器的高输出阻抗和第二衰减器的低输入阻抗配,保持输入和输出信号的相位一致,增益接近1。
(3)、第二衰减器阻抗变换器输出的信号输入到由R208至R219组成的第二衰减器,共分五档,每档衰减10dB,最大衰减50dB。
(4)、第一放大器:由射极输出器BG301和放大器BG302组成。
(5)、第二放大器:由BG303、BG304组成的双管直接耦合放大器,以取得较高的电压增益和较好的稳定性。
由C305、C307、C311、R311、R316组成反馈式频率补偿电路,保证了整机的良好频响。
放大器高频段的频率补偿式通过调节C311来实现的。
(6)、第三放大器,检波指示器:有BG305、BG306组成双管直接耦合放大器,经射极输出器BG307输出。
由BG308、BG309、BG324组成桥式检波后信号经C315、C316、C325、C326滤波后有电表CB1指示,由于检波指示器作为负反馈网络接在第三放大器电路中起线性补偿作用。
有效地克服了检波二级管的非线性和温度系数。
W301用来调节电表的满度值。
通道1、2同时工作时,电表由双针可分别直接指示。
(7)、监视放大器:由BG501、BG502所组成的放大器。
由W501来调节增益,保证满刻度“1”值时,有1v的有效信号输出。
通道2与通道1的工作原理相同。
EM2127只有一个通道,工作原理与EM2127完全相同。
3、结构特征本仪器为手提直立式仪器,美观、牢固且耐腐浊。
4、使用和维护a、使用说明:(1)接通电源后,电表的指针摆动次数是正常的,稳定后即可测量。
(2)若测量电压未知时,应将量程开关置最大档,然后逐渐减小量程,直至电表指示大于三分之一满度值的读数。
(3)若要测量市电或高电压时,输入端黑柄鳄鱼夹必须接中线端或地端。
b、维护说明:仪器应在正常工作条件下使用,不允许在日光下暴晒,强烈振动及空气中含腐浊气体的场合下使用。
三、函数信号发生器CA1640p-20的使用1、概述本仪器是一种精密的测试仪器,因其具有连续信号、扫频信号、函数信号,脉冲信号等多种输出信号和外部扫频功能,是工程师、电子实验室、生产线及教学、科研需配备的设备。
本仪器采用大规模单片机集成精密函数信号发生器电路、使得该机具有很高的可靠性及优良的性能用户可以直观,准确的了解。
因此极大地方便了用户。
该机采用了精密电流源电路,使输出信号在整个频带内均具有相当高的精度,同时多种电流源的变换使用,使仪器不仅具有正弦波、三角波,同量对各种波形均可以实现扫描功能。
整机采用大规模集成电路设计,优选设计电路,元件降额使用,以保证仪器高度可靠性,平均无故障时间高达数千小时以上。
整机造型美观大方,电子控制扭控操作起来跟舒适、更方便。
2、面板图附录图2-33、功能说明(见面板图) 附录表2-1功能用途序号1闸门该灯每显示一次表示完成一次测量。
改变输出信号的对称性,处于关位置时输出对称信号。
2占空比3频率显示输出信号的频率或外侧频信号的频率。
显示在当前频段内连续改变输出信号的频率。
4频率细调5频率指示当前显示贫贱率的单位。
单位指示当前输出波形信号的状态。
