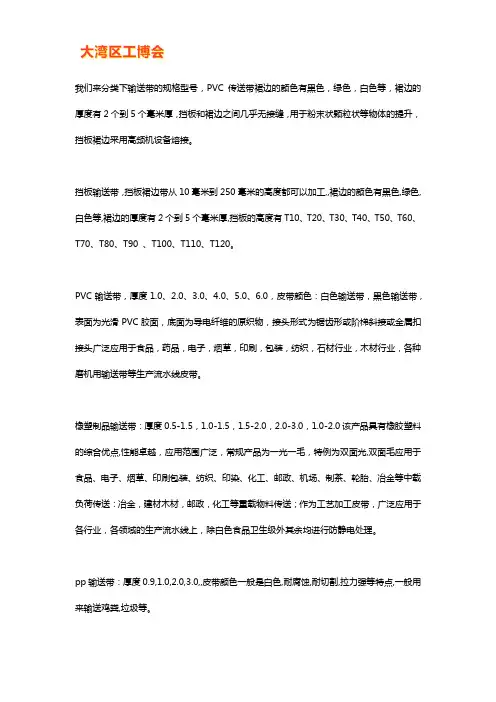

输送带规格型号有哪些

我们来分类下输送带的规格型号，PVC传送带裙边的颜色有黑色，绿色，白色等，裙边的厚度有2个到5个毫米厚，挡板和裙边之间几乎无接缝，用于粉末状颗粒状等物体的提升，挡板裙边采用高频机设备熔接。

挡板输送带，挡板裙边带从10毫米到250毫米的高度都可以加工,,裙边的颜色有黑色,绿色,白色等,裙边的厚度有2个到5个毫米厚,挡板的高度有T10、T20、T30、T40、T50、T60、T70、T80、T90 、T100、T110、T120。

PVC输送带，厚度1.0、2.0、3.0、4.0、5.0、6.0，皮带颜色：白色输送带，黑色输送带，表面为光滑PVC胶面，底面为导电纤维的原织物，接头形式为锯齿形或阶梯斜接或金属扣接头广泛应用于食品，药品，电子，烟草，印刷，包装，纺织，石材行业，木材行业，各种磨机用输送带等生产流水线皮带。

橡塑制品输送带：厚度0.5-1.5，1.0-1.5，1.5-2.0，2.0-3.0，1.0-2.0该产品具有橡胶塑料的综合优点,性能卓越，应用范围广泛，常规产品为一光一毛，特例为双面光,双面毛应用于食品、电子、烟草、印刷包装、纺织、印染、化工、邮政、机场、制茶、轮胎、冶金等中载负荷传送：冶金，建材木材，邮政，化工等重载物料传送；作为工艺加工皮带，广泛应用于各行业，各领域的生产流水线上，除白色食品卫生级外其余均进行防静电处理。

pp输送带：厚度0.9,1.0,2.0,3.0,,皮带颜色一般是白色,耐腐蚀,耐切割,拉力强等特点,一般用来输送鸡粪,垃圾等。

PU食品输送带：厚度0.8,1.4,白色,绿色,应用行业:食品行业,巧克力涂装,饼业的输送带线。

将各种输送带型号和规格分类出来，更容易分辨输送带的种类，在选择输送带的时候，更能快速的找到自己输送机合适的输送带。

输送带产品

煤矿用阻燃钢丝绳芯输送带
结构：
抗拉体选用高强度、低延伸镀锌钢丝绳，上下复合配以阻燃、抗静电优质覆盖胶料，在恒力作用下，通过贴合成型，硫化后，使其能适应煤矿阻燃、导静电环境下物料输送。
用途：适用于煤矿井下要求阻燃抗静电环境下使用。具有阻燃、抗静电，拉伸强度大、寿命长、使用伸长小、成槽性好、耐曲挠性好的特点，适用于长距离、大跨度、大运量和高速度物料运输。规格型号/强度规格：630N/mm-5400N/mm 宽度规格：800mm-2000mm。
分层织物芯输送带简介
结构：采用棉帆布或尼龙、聚酯帆布做抗拉体，配以各种性能的上、下盖胶组成。用途：
用于化工、电力、冶金、轻工、粮食加工、煤矿井上等行业的物料输送。
织物芯层组成： EP分层输送带骨架受力体为EP帆布（纵向为聚酯，横向为尼龙），NN分层输送带骨架受力体为NN帆布（纵பைடு நூலகம்和横向均为尼龙），具有同EP带同样的优点只是使用伸长率稍大， CC 分层输送带骨架受力体为棉帆布（纵向和横向均为棉或涤棉）。
增强层（可选择）芯胶
增强层（可选择）钢丝绳
下覆盖层
分类
（一）按结构分：普通型和抗冲击、抗撕裂型。（二）按用途分：除普通型外，还有耐磨、耐热、耐寒、耐酸碱、阻燃、防撕裂、难燃、耐臭氧、耐油等类型。（三）品种：按覆盖胶性能可分为：普通型钢丝绳芯输送带，阻燃型钢丝绳芯输送带，耐热型钢丝绳芯输送带，耐磨型钢丝绳芯输送带，耐寒型钢丝绳芯输送带，耐酸碱型钢丝绳芯输送带，耐油型钢丝绳芯输送带，阻燃型钢丝绳芯输送带等品种。强度较普通运输带高，长度也较长，可以减少转换点站，节约动力和治理用度。
带传动及优缺点
分类：
带传动在传动分类上属于机械传动，根据传动原理的不同又分为：靠带与带轮间的摩擦力传动的摩擦型带传动和靠带与带轮上的齿相互啮合传动的同步带传动。输送带类产品属于摩擦型带传动，具有相同的线速度。

常用输送带类型及规格及数据计算

常用输送带类型及规格及数据计算在物流和生产过程中，输送带被广泛使用，用于将物品从一个地方运送到另一个地方。

不同类型的输送带适用于不同的物品和环境。

本文将介绍一些常用的输送带类型及其规格，并讨论如何进行输送带的数据计算。

1.PVC输送带：PVC输送带是一种常见的输送带，它由PVC材料制成，具有良好的耐磨性和韧性。

根据不同的应用需求，PVC输送带可分为普通型和阻燃型，以及不同的芯材（织物、金属等）。

规格：- 厚度：一般为1-3mm，可以根据需要进行定制。

- 宽度：常见的宽度有300mm、400mm、500mm等，也可以根据需要进行定制。

- 强度：通常以N/mm为单位。

根据输送物品的重量和施加在输送带上的力量，可以选择适当的强度等级。

数据计算：在计算输送带的承载能力时，需要考虑以下几个因素：- 载荷重量：即输送物品的重量，以kg为单位。

根据物品的质量和传送速度，可以计算出每小时的输送量。

-载荷长度：输送物品在输送带上的长度，以m为单位。

-倾角：输送带的倾角会影响其承载能力。

一般倾角小于20度。

-摩擦系数：输送带与物品之间的摩擦系数，通常在0.4-0.6之间。

根据以上数据，可以使用以下公式计算输送带的承载能力：Q=3600×B×V×ρ×φ其中，Q是输送带的承载能力，以t/h为单位；B是输送带的宽度，以m为单位；V是输送带的传送速度，以m/s为单位；ρ是输送物品的密度，以t/m³为单位；φ是输送带的摩擦角。

2.EP输送带：EP输送带是一种采用尼龙或棉纤维作为帆布，涂以EP胶的带状材料。

EP输送带具有高强度、耐磨、耐张等特点，广泛用于矿山、冶金、建筑等行业。

规格：-布层数：EP输送带以布层数来表示，常见的有2层、3层、4层等。

- 强度：通常以N/mm为单位。

根据输送物品的重量和施加在输送带上的力量，可以选择适当的强度等级。

-帆布规格：根据不同的应用需求，可以选择不同规格的帆布材料。

常用输送带类型及规格及数据计算

常用输送带类型及规格及数据计算输送带是一种用来传送物料或物体的工具，广泛应用于物流、矿山、建筑等行业。

根据不同的应用需求，输送带具有多种不同类型和规格，下面将介绍几种常用的输送带类型及其规格，并介绍一些与输送带相关的数据计算。

一、常用输送带类型及规格1.普通输送带普通输送带适用于水平或倾斜角度不超过20度的输送物料。

其主要特点是强度高、弹性好、耐磨损、耐腐蚀、无结构拉伸和伸长等。

普通输送带的宽度一般为300mm至2500mm，厚度一般为3mm至20mm。

2.尼龙输送带尼龙输送带是由尼龙织物和涂层复合而成的。

相比普通输送带，尼龙输送带具有更高的强度和较好的耐磨性能，适用于长距离、大容量的物料输送。

尼龙输送带的宽度一般为500mm至2200mm，厚度一般为3mm至30mm。

3.钢丝绳芯输送带钢丝绳芯输送带是用多股钢丝绳作为芯体，覆盖橡胶层制成的。

该类型输送带具有高强度、耐磨损、抗冲击等特点，适用于大物料的长距离输送。

钢丝绳芯输送带的宽度一般为500mm至2200mm，厚度一般为5mm至30mm。

4.PVC输送带PVC输送带由聚氯乙烯涂层覆盖在织物或涂层布上制成的。

它具有耐腐蚀、防潮、耐磨损等特性，适用于食品、化工、煤矿等行业。

PVC输送带的宽度一般为300mm至2000mm，厚度一般为1mm至8mm。

二、数据计算1.输送带运行速度计算输送带的运行速度通常以米/秒为单位。

运行速度的计算公式为：速度=传动轮转速x传动轮直径xπ/60。

其中，传动轮转速以转/分钟为单位，传动轮直径以米为单位。

2.输送带货物质量计算输送带能够承载的最大货物质量取决于其自重和设置的最大拉力。

货物质量的计算公式为：货物质量=输送带长度x输送带宽度x货物密度。

3.输送带功率计算输送带的功率需通过电机来提供。

输送带的功率计算公式为：功率=输送带运行速度x输送带张紧力x输送带长度/1000。

其中，输送带运行速度以米/秒为单位，张紧力以牛顿为单位，输送带长度以米为单位。

10条输送带规格参数(最终版)

中间传动序号规格长度样式角度数量外置电滚筒功率（KW）改向滚轴径、UCP型号头部滚轴径、UCP型号驱动、轴径、轴承 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B=500 L=20M B=1200 L=47M B=1000 L=11M B=1200 L=26M B=800 L=31M 槽钢式笼型式、中间传动槽钢式笼型式笼型式笼型式笼型式笼型式笼型式、移动笼型式、移动 8 15 7 18 15 16 16 16 16 16 1 1 1 1 1 1 1 1 1 1 WDT-φ 400-B500-1.6-5.5KW 减速机ZLY280-20，电机Y280S-6-45KW WDTN-φ 630-B1000-1.6-11KW WDTN-φ 630-B1200-1.6-30KW WDTN-φ 500-B800-1.6-22KW WDT-φ 400-B800-1.6-11KW WDT-φ 400-B800-1.6-11KW WDTN-φ 630-B1000-1.6-22KW WDTN-φ 500-B800-1.6-15KW WDTN-φ 500-B800-1.6-15KW φ 219 φ 525 φ 425 φ 425 φ 325 φ 325 φ 325 φ 425 φ 325 φ 325 φ 50、FC210 φ 100、UCP320 φ 70、FC214 φ 70、FC214 φ 55、FC211 φ 55、FC211 φ 55、FC211 φ 70、FC214 φ 55、FC211 φ 55、FC211 φ 425 φ 425 φ 525 电滚筒 φ 110、UCP322 电滚筒电滚筒电滚筒电滚筒电滚筒电滚筒 φ 80、UCP316 φ 80、UCP316 电滚筒电滚筒 φ 273、φ 70、UCP314 φ 273、φ 70、UCP314 φ 273、φ 70、UCP314 φ 273、φ 70、UCP314 φ 219、UCP210 φ 219、UCP210 φ 630、φ 120、UCP324 φ 273、φ 80、UCP316 φ 273、φ 90、UCP318 φ 219、UCP210 尾增、轴径、轴承头增、轴径、轴承普通拉紧装置螺旋拉紧普通拉紧装置普通拉紧装置普通拉紧装置普通拉紧装置普通拉紧装置普通拉紧装置普通拉紧装置普通拉紧装置 41.2m 100m 23.8m 53.96m 63.48m 37.48m 45.48m 53.8m 60m 60m 0 L=22M B=1000 L=26M B=800 L=27M B=800 L=27M

输送带规格有哪些_输送带规格型号表

输送带规格有哪些_输送带规格型号表输送带（conveyingbelt）又叫运输带，是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品，或者是塑料和织物复合的制品。

输送带广泛应用于水泥、焦化、冶金、化工、钢铁等行业中输送距离较短、输送量较小的场合。

皮带输送机在农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品，输送带能连续化、高效率、大倾角运输，输送带操作安全，输送带使用简便，维修容易，运费低廉，并能缩短运输距离，降低工程造价，节省人力物力。

输送带根据市场需求的变化，不断的衍生出多种输送带规格，多种输送带规格型号。

下面根据用途、根据材质、形状来介绍下输送带规格型号种类。

输送带规格型号常用表示方法：以NN200 1000t6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。

1、按输送带使用用途可以分为：防油、防滑、爬坡、防酸碱输送防热、防寒、防燃、防腐蚀、防潮、防低温、防高温、耐油、耐热、耐寒、耐低温、耐高温、耐酸碱和阻燃输送带。

2、输送带按带芯材质可以分为：整体带芯阻燃输送带、分层织物芯输送带和钢丝绳芯输送带。

其中整体带芯阻燃输送带又分为PVC整芯阻燃输送带和PVG整芯阻燃输送带两种；分层织物芯输送带分为棉帆布输送带、尼龙帆布输送带和聚酯帆布输送带；钢丝绳芯输送带可分为普通型、煤矿用阻燃型以及防撕裂型。

3、按表现形状分：平面形、挡边型、隔板式、管式、花纹形。

下面就每一种输送带的特点用途及规格型号做一下简单介绍，希望能给读者提供参考和帮助。

PVC、PVG输送带性能特点和主要用途：◆性能特点1．具有优异的阻燃性、良好的导电性；2．带体不脱层、伸长小、抗冲击、耐撕裂；3．带体轻、强力高、成槽性好4．PVC输送带适用于倾角16度以下的干燥条件下的物料输送；PVG输送带适用于倾角20度以下的潮湿有水物料的输送。

常用输送带类型与规格与数据计算

常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，合用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建造、港口等部门。

尼龙多层织物芯输送带的规格及技术参数：织物类型尼龙(NN)织物构造经纬绵纶锦纶(N) (N)织物型号NN-100NN-125NN-150NN-200NN-250NN-300NN-350NN-400NN-500胶布厚度(mm/P)0.700.750.800.901.101.251.351.701.80强度系列2 层3 层200 300250 375300 450400 600500 750- 900- 1050- -- -(N/mm)4 层400500600800100012001400160020005 层5006257501000125015001750200025006 层600750900120015001800210024003000覆盖胶厚度 mm上覆盖胶下覆盖胶1.5-8 0-4.5带长m400-2500500-2500≤ 300800-2500宽度围粘合强度、延伸性能符合下表：胶带的覆盖层性能按下表分级：二、钢丝绳芯输送带老化后拉伸强度和扯断伸长率变化率% -25~+25 -25~+25 -30~+30拉伸强度≥Mpa 24 18 15kgf/cm 2 240 180 150扯断伸长率 ≥ % 450 400 350覆盖层级别重型 (H) 普通型 (M) 轻型 (L)磨耗量 ≤ mm 3 120 100 200延伸性能覆盖层与布层间 N/mm全厚度纵向参考率伸长拉断伸长率覆盖层厚度≤1.5mm 覆盖层厚度>1.5mm% ≥% ≤≥ 4.50 粘合强度布层间N/mm≥ 3.2 ≥ 3.5 10 全厚度纵向尼龙帆布带芯材料4.0率一.用途：钢丝绳芯输送带，合用于高强度、长距离、大运量场合下输送物料。

输送带类型代号

各种类别的输送带的表示方法
1、分层输送带常用表示方法（标准的表示方法与此不同，具体请参照标准GB7984的规定）：以NN200 1000×6（6+3）为例，NN200表示的是尼龙200型，1000-表示带子的宽度，6-表示尼龙布层数，（6+3）-表示输送带上下覆盖胶分别有6毫米和3毫米厚。

2、钢丝绳芯输送带常用表示方法：以ST1000 H 1000 4.0-6.0-6.0 为例： ST1000-表示的是强度规格，为1000N/mm H-表示的是覆盖胶的性能级别 1000-表示的产品的宽度，单位mm 4.0-表示的是钢丝绳的直径，单位mm 6.0-6.0-表示的是上下覆盖胶的厚度，单位mm
3、整芯输送带的表示方法一般煤矿用PVC和PVG整芯阻燃输送带用强度级别和带子的宽度来表示。

强度级别一般分为：4级、5级、6级、7级、8级、9级、10级、11级和最高到16级带，分别对应的强度为：680S、800S、1000S、1250S、1400S、1600S、1800S、2000S、2240S、2500s、2800S、3100S 和3400S。

输送带的宽度一般为：500mm、650mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm等。

常用输送带类型及规格

常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一，其结构经纬向均为锦纶编织，用途最广的品种，它最突出的优点是耐磨性好，强度高，耐疲劳性好，尼龙帆布做成输送带体薄，强力高，耐冲击，成槽性好，层间粘合力大，屈挠性优异及使用寿命长等特点，适用于中长距离，较高载量，高速条件下输送物料，广泛用于矿山，冶金、建筑、港口等部门。

尼龙多层织物芯输送带的规格及技术参数：粘合强度、延伸性能符合下表：胶带的覆盖层性能按下表分级：二、钢丝绳芯输送带一.用途：钢丝绳芯输送带，适用于高强度、长距离、大运量场合下输送物料。

在特殊情况下，也适用高强度、短距离输送物料。

二.特点：1 、抗拉强度高：适用于单机大跨度、长距离输送物料。

2 、使用伸长小：所需拉紧行程短3 、传动辊筒直径小：带芯由一层纵向排列的钢丝绳作骨架，耐屈挠疲劳。

故可配用直径较小的辊筒，使设备紧凑。

4 、橡胶与钢丝绳粘着好：钢丝绳表面镀锌，同时采用与钢丝绳有优良粘合性能的胶料，与钢丝绳粘合在一起，耐冲击，不易掉块，使用寿命长。

5 、钢丝绳张力均匀：由于制造工艺先进，钢丝绳排列均匀，张力一致，运行平衡，不易跑偏。

6 、成槽性能好：带芯无横向骨架，易于形成深槽形，多装物料，并防止散落。

7 、可用 X 射线检查：骨架钢丝绳在输送机上，可用 X 射线检查探伤，防止事故发生。

三.胶带标准规格：胶带标准规格：钢丝绳根数：四.覆盖胶性能及级别：五.钢丝绳粘合强度：三、阻燃钢丝绳芯输送带一、特性及用途：阻燃钢丝绳芯输送带具有钢丝绳芯输送带的高强度、长距离、大运量场合下输送物料的优点外，还具有阻燃、导静电性能，适合于阻燃、防爆场合下的物料输送，尤其适合于煤矿井下物料输送。

二、覆盖层性能及级别：拉伸强度:≥15Mpa扯断伸长率:≥350%老化试验(70℃×168h)拉伸强度变化率 :-25~+25%扯断伸长率变化率:-25~+25%磨耗量≤200mm3三.安全性能：四、聚酯输送带聚酯输送带又称EP输送带，其抗拉体为经向涤纶，纬向锦纶交织成的帆布，其性能特点是经向的低延伸率和纬向的优良成槽性能，耐水性好，湿态强度不下降，不发生霉变，聚酯的初始模量高，可取较低的安全系数，适用于中长距离较高载重、高速条件下输送物料。

输送带的分类及应用

输送带的分类及应用输送带是一种用于传输物料的装置，广泛应用于工业生产中的物料运输过程。

根据不同的应用需求，输送带可以分为多种不同的分类。

以下是关于输送带分类及应用的详细介绍：一、根据形式和结构的不同，输送带可以分为以下几种类型：1. 条形输送带：这是最常见的一种输送带形式，在工业生产中用于运输各种不同类型的物料，例如煤炭、矿石、矿渣、砂石等。

条形输送带通常由橡胶或者聚合物材料制成，具有较高的耐磨性和抗拉强度。

2. 网状输送带：该类型的输送带由金属丝或者塑料丝制成，具有较大的承载能力和透气性，适用于需要进行烘干或排气的场合，例如食品行业的烘干机和脱水设备。

3. 封闭输送带：该类型的输送带通常由橡胶或聚合物材料制成，并且带有封闭的侧边和底部，适用于需要进行粉尘或者防水处理的场合，例如化工行业和粮食储存。

4. 刮总传送带：这种输送带在表面覆有刮板，可以将物料从输送带表面刮下，适用于需要进行物料清理和分离的场合，例如废品处理和回收利用的行业。

二、根据用途和工作环境的不同，输送带可以分为以下几种类型：1. 横向输送带：用于将物料从一处输送到另一处，常用于工厂内部的物料运输，例如电子产品生产线和汽车制造过程中的零部件输送。

2. 斜向输送带：用于将物料从低处输送到高处，或者从高处输送到低处，适用于地形不平或高度差较大的场合，例如矿山和港口等行业。

3. 倾斜输送带：用于将物料从一侧输送到另一侧，适用于需要进行横向运输的场合，例如食品行业的面包制作过程中的面团输送。

4. 上分输送带：用于将物料根据大小、形状或重量进行分类和分离，适用于需要进行物料分选和分类的场合，例如包装行业和邮政物流。

5. 加热输送带：这种输送带在表面覆有加热元件，可以将物料加热或保温，适用于需要进行物料加热和处理的场合，例如食品加工和塑料热成型等行业。

6. 冷却输送带：这种输送带在表面具有冷却装置，可以将物料进行冷却，适用于需要进行物料降温和处理的场合，例如烘焙行业和冶金行业。

大倾角输送带规格型号

大倾角输送带是以特种橡胶制成的多层聚胺基甲酸乙烯（PVC）载体，具有耐油、耐水、耐抗拉、耐压等优点，它可以根据不同的要求，提供不同种类和结构的规格型号，以满足不同行业的不同需求。

主要有以下几种：
一、常规规格型号：
1.标准大倾角输送带：它主要由单层PVC载体和高强度的多层结构组成，主要有宽度范围从500mm到3000mm，能承受重量从5kg到300kg的规格型号。

2.特殊大倾角输送带：与标准大倾角输送带相比，它的受力面积更大，可以承受更大的重量，宽度范围从500mm到4000mm，能承受重量从10kg到500kg的规格型号。

二、特种规格型号：
1.防火大倾角输送带：它采用标准的大倾角输送带设计，并加入了特殊的防火材料，可以抵御高温、阻燃等环境，宽度范围从500mm到3000mm，能承受重量从5kg到300kg的规格型号。

2.耐腐蚀大倾角输送带：它主要用于化工、石油、电力等行业，可以抵抗腐蚀性液体的侵蚀，宽度范围从500mm到3000mm，能承受重量从5kg到300kg的规格型号。

三、以上规格型号的大倾角输送带，可满足不同行业的不同需求，它们具有耐油、耐水、耐抗拉、耐压等特点，可以为不同行业的工作提供更有效的解决方案。

广饶nn输送带参数

广饶nn输送带参数概述：广饶NN输送带是一种采用聚酯、尼龙或棉花等高强度纤维作为拉伸层，以橡胶材料为主体的输送带。

该类型输送带具有高强度、耐磨损、耐拉伸变形、耐高温、耐寒、抗老化等特性。

广泛应用于煤炭、冶金、电力、化工、建材、粮食等行业的散装物料输送。

1. NN输送带的规格参数NN输送带的规格有许多，不同的规格适用于不同行业中的物料输送。

以下是广饶NN 输送带常用的规格和参数：1.1 常用规格和参数表：| 型号 | 厚度/mm | 强度/N/mm | 伸长率/% | 质量/kg/m² || :--: | :-----: | :-------: | :-------: | :--------: || NN100 | 2 | 100 | 15 | 3.5 || NN125 | 2.1 | 125 | 15 | 3.8 || NN150 | 2.2 | 150 | 15 | 4.0 || NN200 | 2.4 | 200 | 15 | 4.6 || NN250 | 2.6 | 250 | 15 | 5.3 || NN300 | 2.9 | 300 | 15 | 6.1 || NN350 | 3.2 | 350 | 15 | 7.5 || NN400 | 3.5 | 400 | 15 | 8.5 || NN450 | 3.8 | 450 | 15 | 9.6 || NN500 | 4.3 | 500 | 15 | 10.5 || NN600 | 4.9 | 600 | 15 | 12.6 || NN800 | 6.0 | 800 | 15 | 16.0 || NN1000 | 7.0 | 1000 | 15 | 20.0 || NN1200 | 8.0 | 1200 | 15 | 24.5 || NN1400 | 9.0 | 1400 | 15 | 29.5 || NN1600 | 10.0 | 1600 | 15 | 35.0 |注：以上数据仅供参考，实际应用中应根据物料的具体情况结合使用环境选择合适的规格。

输送带有哪些种类？

输送带有哪些种类？根据输送带使用环境和要求不同，可以分为如下品种和规格：1、根据运输量的大小按宽度分B200 B300 B400 B500 B600 B650 B800 B1000 B1200 B1400 B1600B1800 B2000等常用型号（B代表宽度，单位为毫米）。

2、按使用环境的不同分普通输送带（普通型、耐热型、难燃型、耐烧灼型、耐酸碱型、耐油型）、耐热输送带、耐寒输送带、耐酸碱输送带、耐油输送带、食品输送带等型号。

其中普通输送带和食品输送带上覆盖胶最低厚度为3.0mm，下覆盖胶最低为1.5mm；耐热输送带、耐寒输送带、耐酸碱输送带、耐油输送带上覆盖胶最低厚度为4.5mm，下覆盖胶最低为2.0mm。

根据使用环境的具体情况可按1.5mm来增加上下覆盖胶的厚度。

3、按照输送带布层拉力强度分普通输送带、强力输送带、强力型的帆布输送带分为尼龙输送带（NN输送带）和聚酯输送带（EP 输送带）。

补充说明：强力输送带的强力层为聚酯帆布(EP),具体又分为EP100型、EP150型、EP200型、EP250、EP300型、EP350型、EP400型等；还可以是尼龙帆布（NN），可以分为NN100、NN150、NN200、NN250、NN300、NN350、NN400、NN450、NN500型等。

（1）普通输送带（含高强力尼龙输送带）产品执行GB7984-2001标准。

普通输送带：覆盖层：拉伸强度不小于15Mpa，扯断伸长度不小于350%，磨耗量≤200mm3，层间粘合强度纵向试样平均值布层间不小于3.2N/mm，覆盖胶与布层间不小于2.1 N/mm 全厚度纵向扯断伸长率不小于10%，全厚度纵向参考力伸长率不大于1.5%；（2）尼龙（NN）、聚酯（EP）输送带：覆盖层：拉伸强度不小于15Mpa，扯断伸长度不小于350%，磨耗量≤200mm3层间粘合强度纵向试样平均值布层间不小于4.5N/mm，覆盖胶与布层间不小于3.2 N/mm全厚度纵向扯断伸长率不小于10%，全厚度纵向参考力伸长率不大于4%；（3）三耐输送带（耐热、耐酸、耐碱）产品执行HG2297-92标准。

输送带规格

输送带
名称
类型
规格
宽度
备注
ST630、
800、
一般用途钢丝绳芯输送带 800、
1000、
1000
1200
1250、
1400、
抗撕裂(横向增强)型 1600、
1600、
200018002500、源自2000、钢丝绳芯
预埋线圈防撕裂型
3150、 3500
2200、 2400
4000、 4500、 5000
2600、 2800
覆盖层
普通型、阻燃型、耐寒型、耐磨型、耐热型、耐酸碱型、耐油型
覆盖层
耐热磨型、一般阻燃型、导静电型、食品型、耐高温型等
整体织物
芯输送带型号 580S 680S 800S 1000S 1250S 1400S 1600S 1800S 2000S 2240S 2500S
PVC、PVG
耐热输送带类型
T1 T2 T3 T4
NN400
NN500
NN600
EP100
EP125
分层织物芯
EP160 EP200
EP输送带
EP250 EP300
2--8 500-2400 200
EP350
EP400
EP500
EP600
AR1000
AR1250
芳轮输送带
AR1600 AR2000
1--2 800-1600 200
AR2500
AR3150
GF帆布
GF-170、GF-225
宽度范围
耐勺烧输送带
D.S.EP帆布
D.S.EP100、150、200、250、300、350、400
450-2400

输送带技术规格

输送带技术规格一、引言输送带是工业生产中常用的一种物料输送设备，广泛应用于矿山、冶金、煤炭、建材、化工等行业。

本文将探讨输送带的技术规格，包括其种类、尺寸、材质、耐磨性、拉伸强度以及使用环境等方面的要求和标准。

二、种类根据不同的用途和输送物料的特性，输送带可以分为多种类型，如普通输送带、耐高温输送带、耐油输送带、耐酸碱输送带等。

不同种类的输送带在材质和结构上有所差异，以满足不同工况的需求。

三、尺寸输送带的长度和宽度需要根据实际使用场景和输送物料的数量、尺寸等因素确定。

通常情况下，输送带的长度可以根据需要进行定制，而宽度则有一定的标准尺寸可供选择。

常见的输送带宽度有500mm、650mm、800mm、1000mm等规格，以适应不同产能要求。

四、材质输送带的材质选择要考虑输送物料的性质及工作环境的要求。

常用的输送带材质有橡胶、聚酯、尼龙、聚酰胺等。

橡胶输送带具有良好的弹性和抗拉伸性能，适用于一般物料的输送；聚酯输送带耐磨性好，适用于中等磨损的物料输送；尼龙输送带具有较高的拉伸强度和耐磨性，适用于大块物料的输送；聚酰胺输送带具有较高的耐热性和耐腐蚀性能，适用于高温和酸碱环境下的物料输送。

五、耐磨性输送带的耐磨性是评价其使用寿命和性能的重要指标之一。

根据输送物料的磨损情况，可选择不同耐磨性能的输送带。

常见的耐磨等级有RMA-I、RMA-II、RMA-III等，其中RMA-I级耐磨性能最好，适用于磨损较严重的物料输送。

六、拉伸强度输送带在工作过程中承受着拉力的作用，因此其拉伸强度也是需要考虑的因素之一。

根据输送带的拉伸强度，可以选择适当的带材和层数，以确保输送带在正常工作条件下不会断裂或变形。

常见的拉伸强度等级有100N/mm、200N/mm、300N/mm等，具体选择应根据实际工况和输送物料的重量来确定。

七、使用环境输送带的使用环境也是决定其技术规格的重要因素。

不同的工作环境对输送带的要求有所不同。

例如，耐高温输送带适用于高温场所，耐油输送带适用于油脂环境，耐酸碱输送带适用于酸碱腐蚀环境。

输送带规格型号及含义

输送带规格型号及含义输送带是一种用于输送物料的装置，广泛应用于矿山、化工、冶金、建材、粮食等行业。

不同的工作环境和输送要求需要不同规格和型号的输送带。

下面就介绍一些常见的输送带规格型号及其含义。

1. EP100：EP代表聚酯纤维加强层，100代表每英寸宽度有100根聚酯纤维。

EP100输送带是一种轻型输送带，适用于中小型企业和轻型物料的输送。

2. NN200：NN代表尼龙帆布加强层，200代表每英寸宽度有200根尼龙帆布。

NN200输送带是一种中型输送带，具有较好的耐磨性和抗拉强度，适用于中型工程和物料输送。

3. CC56：CC代表帆布加强层，56代表每英寸宽度有56根帆布。

CC56输送带是一种耐磨输送带，适用于煤矿、矿山等颗粒物料的输送。

4. ST800：ST代表钢丝绳加强层，800代表每英寸宽度有800根钢丝绳。

ST800输送带是一种重型输送带，具有较高的抗拉强度和耐磨性，适用于大型工程和重型物料的输送。

5. TB500：TB代表聚酯纤维加强层，500代表每英寸宽度有500根聚酯纤维。

TB500输送带是一种通用型输送带，适用于各种工作环境和输送要求。

除了上述常见的输送带规格型号，还有一些特殊用途的输送带，如耐高温输送带、耐油输送带、防静电输送带等，它们的规格型号和含义也各有不同，需要根据具体要求选择。

在选择输送带时，除了考虑规格型号和含义外，还需要考虑输送带的材质、层压结构、工作环境、输送物料的性质等因素，以确保输送带的使用效果和寿命。

希望以上介绍能帮助您更好地了解输送带的规格型号及其含义，选择适合的输送带，提高输送效率和安全性。

常用输送带类型及规格及数据计算

常用输送带类型及规格及数据计算输送带是一种用于输送物料的装置，广泛应用于工矿企业的生产流程中。

根据其用途和设计，输送带可以分为多种类型。

在本文中，我们将介绍常用的输送带类型、规格以及数据计算。

常用的输送带类型有以下几种：1. PVC输送带：PVC输送带由聚氯乙烯材料制成，具有较好的耐磨性和耐腐蚀性能。

适用于轻型物料的输送，如食品、药品、电子产品等。

常见的规格有宽度为300-2000mm，厚度为2-10mm。

2. PU输送带：PU输送带由聚氨酯材料制成，具有较好的耐磨性和耐油性能。

适用于重型物料的输送，如矿石、煤炭、建材等。

常见的规格有宽度为400-3000mm，厚度为3-15mm。

3. 橡胶输送带：橡胶输送带由橡胶材料制成，具有较好的耐磨性和抗拉强度。

适用于各种物料的输送，如粮食、化工品、矿砂等。

常见的规格有宽度为500-3200mm，厚度为5-40mm。

4. 钢丝绳芯输送带：钢丝绳芯输送带由钢丝绳芯和橡胶覆盖层组成，具有较高的拉伸强度和耐冲击性。

适用于大型矿山和港口等场合的长距离物料输送。

常见的规格有宽度为800-2800mm，拉力为100-6000N/mm。

下面我们将介绍一些常用的输送带数据计算：1.输送带的速度计算：速度是输送带设计中的一个重要参数，通常以米/秒来表示。

速度的计算公式为：速度=单位时间内传输的距离/单位时间。

例如，如果在1秒内传输了10米的距离，则速度为10米/秒。

2.输送带的负荷计算：负荷是输送带所能承受的物料重量，通常以吨/小时来表示。

负荷的计算公式为：负荷=单位时间内输送的物料重量/单位时间。

例如，如果在1小时内输送了100吨的物料，则负荷为100吨/小时。

3.输送带的功率计算：输送带所需要的功率与其负荷和速度有关。

功率的计算公式为：功率=负荷×速度。

例如，如果负荷为100吨/小时，速度为10米/秒，则所需功率为1000千瓦。

4.输送带的张力计算：张力是输送带上所施加的拉伸力，通常以牛顿（N）来表示。

输送带种类

产品种类：普通输送带；橡胶输送带；帆布(CC)输送带；尼龙(NN)输送带；聚脂(EP)输送带；耐热输送带；挡边输送带；大倾角输送带；裙边输送带；花纹输送带；耐酸碱输送带；耐油输送带；耐灼烧输送带；耐高温输送带；耐寒输送带；整芯阻燃输送带(PVC/PVG)；托辊；滚筒；电动滚筒；支架。

001：普通输送带（帆布输送带）产品特点：1、本产品由全棉帆布（CC）或维棉交织浸浆帆布（VC）经压延、成型、硫化等工序精制而成。

2、该产品适合于常温下输送非腐蚀性的无尖刺的块状、粒状、粉末的多种物料、如煤炭、焦炭、砂石、水泥等散物（料）或成件物品。

3、本产品适应不同使用条件的要求，可制成包边式、开边式、中梯型、边梯型等不同结构。

注：1、有特殊规格要求请来函或来人面洽。

2、上、下覆盖层厚度可按表中范围选用。

3、胶带宽度，覆盖层厚度和胶带长度偏差按国家标准GB/T4490-94要求执行。

4、纵向全厚度拉伸强度规格系列按GB/T7894-87执行。

002：尼龙芯输送带简介：尼龙输送带是由多层尼龙帆布按一定方式粘合在一起，上下覆盖强力弹性好的耐磨橡胶。

用于输送中小块状／粒状／粉末状物体，适于高速，中长距离耐冲击力大的运输。

品种：按覆盖胶性能可分为普通用途型和耐磨型/难燃型。

尼龙芯输送带具有带体薄、强力高、耐冲击、性能好、层间粘合强度大、屈挠性优异及使用寿命长等特点，适合中长距离、较高载量高速条件下输送物料。

型号：NN80、NN125、NN100、NN150、NN200、NN300、NN400普通型符合标准：GB／T7984－2001一般难燃型符合标准：GB／T10822－89规格（1）带宽：100mm-3000mm（2）布层：2－8层（3）覆盖胶：工作面：1.5-8mm 非工作面：0mm-4.5mm003：聚脂输送带聚脂输送带是由多层聚脂（或经向聚脂，纬向为聚脂胺）帆布按一定方式粘合在一起，上下覆盖胶强力高，弹性好的耐磨橡胶。
