织物悬垂性测试
倒Ω法测试织物弯曲性及悬垂性
倒Ω法测试织物弯曲性及悬垂性作者：余芳刘成霞尹清一来源：《丝绸》2019年第02期摘要：织物悬垂性和弯曲性的测试是纺织品检测的重要内容，目前这2种性能是分开进行的。
针对此现状，以13块常见织物为研究对象，分别测试其弯曲性和悬垂性指标——抗弯刚度和悬垂系数，然后用自行设计的倒Ω法进行测试，并利用图像处理软件提取了水滴高宽比和下垂纵横比等特征参数。
经过相关分析得出以下结论：作为尝试提出的倒Ω法可同时用来检测织物弯曲性和悬垂性，所提取的指标与抗弯刚度和悬垂系数具有较好的相关性，相关系数由大到小依次是下垂纵横比、水滴高宽比和水滴面积;利用下垂纵横比与抗弯刚度及悬垂系数的关系式，可以预测织物的弯曲性及悬垂性。
关键词：织物;弯曲性;悬垂性;下垂纵横比;抗弯刚度中图分类号： TS101.932.1文献标志码： A文章编号： 1001-7003（2019）02-0027-05引用页码： 021105Abstract： Measurement of fabric draping and bending performance is an important content in textile testing area. Currently， measurement of draping performance and that of bending performance are conducted separately. In view of this， 13 common fabrics were tested for the bending and draping performance respectively—flexural rigidity and drape coefficient， then test was carried out with self-designed inverse Ω method， and characteristics parameters such as depth-width ratio of waterdrop and aspect ratio of droop were are extracted with image processing software. Related analyses lead to the following conclusions：the inverse Ω method put forward in this study can be used to test both bending and draping performance of fabric， the extracted indexes are highly correlated to flexural rigidity and drape coefficient with correlation coefficients in an order from large to small of aspect ratio of droop， depth-width ratio of waterdrop， and waterdrop area; fabric bending and draping performance can be predicted with the equations of aspect ratio of droop，flexural rigidity and drape coefficient.Key words： fabric; bending peformance; drape performance; aspect ratio of droop; flexural rigidity織物的弯曲性和悬垂性不但对服装的穿着舒适性有重要影响，还是穿着美观性的直接体现，因此一直以来都是纺织工作人员关注的重点[1]。

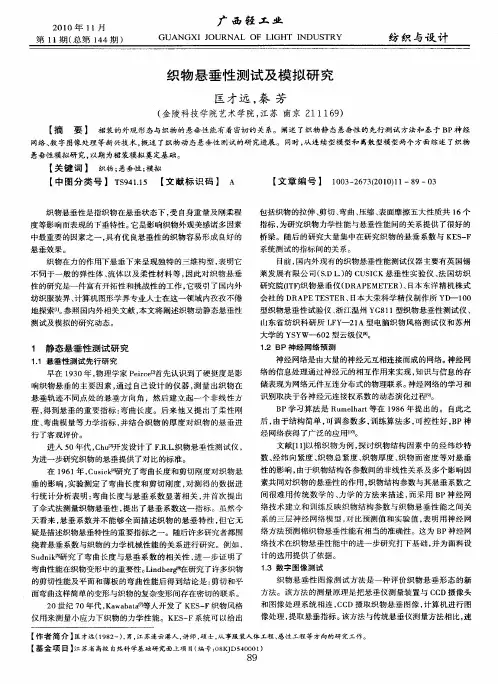

织物悬垂性测试及模拟研究
【 文章编号 】 １０—６３ ００ ８ — ３ ０３２７ （ １） — ９ ０ ２ １ １
包括织物的拉伸 、 剪切 、 弯曲 、 压缩 、 面摩擦五大性质共 ｌ 表 ６个 指标 ， 为研究 织物力学 性能与悬 垂性 能问的关 系提供 了很好 的 桥梁 。随后 的研究大量集 中在研究织物的悬垂 系数 与 Ｋ Ｓ Ｆ Ｅ —
经 网络 获 得 了广 泛 的应 用㈣ 。
进人 ５ Ｏ年 代 ， ｈ ｔ ］ 设 计 了 ＦＲ．． 物 悬 垂 性 测 试 仪 ， Ｃ ｕ０： ３ 发 ． Ｌ织
文献 ［１以棉织 物为例 ， １］ 探讨织 物结 构因素 中的经纬纱特
数 、 纬 向 紧 度 、 物 总 紧 度 、 物 厚 度 、 物 面 密 度 等 对 悬 垂 经 织 织 织
悬 垂 轨 迹 不 同 点 处 的悬 垂 方 向 角 ，然 后 建 立 起 一 个 非 线 性 方
程， 得到悬垂 的重要指标 ： 弯曲长度 。后 来他 又提 出 了柔性 刚 度 、 曲模量 等力学指标 ， 弯 并结合织物 的厚度对织 物 的悬垂进
行 了客 观 评 价 。
Ｂ Ｐ学 习算法是 Ｒ ｍｅｈ ｒ 等在 １ ８ ｕ ｌａｔ ９ ６年提 出的。 自此之 后， 由于结构 简单 ， 可调参数多 ， 训练算法 多 ， 可控性好 ， Ｐ神 Ｂ
【 关键词 】 织物； 垂性； 悬 模拟 【 中图分 类号 】Ｔ ９１ ５ 【 Ｓ４． 文献标识码 】 Ａ １
织物悬垂性是指织物在悬垂状态 下 ， 自身重 量及 刚柔 程 受 度等影响而表现的下垂特性 。 它是影响织物外观美感诸多因素 中最重要 的因素之一 ， 具有优 良悬垂性 的织 物容易形成 良好的
悬垂效果 。 织 物 在 力 的作 用 下 悬 垂 下 来 呈 现 独 特 的三 维 构 型 ， 明 它 表 不伺 于 一 般 的 弹性 体 、 体 以 及柔 性 材 料 等 ， 此 对 织 物 悬 垂 流 因 性 的 研究 是 一 件 富 有 开 拓 性 和 挑 战 性 的工 作 ， 吸 引 了 国 内外 它
织物悬垂性测试
谢谢大家！
职业教育“现代纺织技术”专业国家教学资源库
职业教育“现代纺织技术”专业国家教学资源库
取样要求：
一个样品至少取3个试样，正反面均需测试。 （1）夹持盘直径为18cm时，剪取直径30cm的试样进行预测试，计算悬垂 系数D30，再依据标准规定确定最终的试样直径； （2）夹持盘直径为12cm时，剪取直径为24cm的试样进行测试。
职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物悬垂性能测试 测试原理（图像处理法）：将悬垂试样投影到白色片材上，用数码
夹持盘
测试，拍下试样的投影图像
获得测试结果
试样
职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物悬垂性能测试 检测仪器：
当前市场上使用的织物悬垂性能测试仪器主要如下——
温州大荣YG(B)811E 温州方圆YG811F 宁波纺仪YG811E 莱州大原YG811L SDLATLAS M213
服用性能检测
情境5 织物风格和物风格和舒适性检测——织物悬垂性能测试 ➢ 标准解读: GB/T23329-2009 纺织品 织物悬垂性的测定
织物悬垂性：是指已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力
，可采取纸环法或图像处理法进行测试，主要以悬垂系数D来表征。
相机获取试样的悬垂图像，从图像中得到有关试样悬垂性的具体定量信 息。利用计算机图像处理技术得到悬垂波数、波幅和悬垂系数等指标。
职业教育“现代纺织技术”专业国家教学资源库
情境5 织物风格和舒适性检测——织物悬垂性能测试
检测步骤（图像处理法）：
试样夹持在下夹持盘上
织物的悬垂性测试
• B、计算试样的算术平均悬垂系数值，修约至整数位。 • （2）描图法 • 织物悬垂系数按下式计算： • F＝[(G2－G3)/(G1－G3)]×100%， • 式中：G1 — 与试样相同大小的纸重(mg)； G2 — 与试样投影图相
同大小的纸重(mg家！
Thank You
• （4）剪取与试样及夹持盘大小相同的制图纸两块，在天平上称 重。
图4-2 悬垂试样
5. 测试步骤
• （1）直读法 • A、开机，预热10min。 • B、按测量键，调整零点。 • C、将试样托放在小园盘上，先使试样上的OA线与某一支架吻合
，放下夹持盘上，轻轻向下按3次，静止3min后蜂鸣器响，记下 读数。 • D、按复位键，重复步骤(2)，调零后，依次测出同一块试样的OB 、OC、OD线与同一支架吻合时的读数。
织物部分
织物的悬垂性测试
主要内容 01
试验目的与参考标准
02
试验仪器
03
测试原理
主要内容 04
05
06
试验准备 测试步骤 测试计算
1. 试验目的与参考标准
• 学会测定织物的悬垂性，根据公式： • 织物悬垂系数F＝[(G2－G3)/(G1－G3)]×100%； • 算出织物悬垂性，并会根据悬垂系数的大小比较织物悬垂性能。 • FZ /T 01045—1996《织物悬垂性试验方法》
• E、换上第二块试样，重复上述操作，读取测试结果。
• （2）描图法 • A、将园形试样放在小园盘上，使试样的中心与小园盘的中心对
准，放下夹持盘上，轻轻向下按3次，并用园形盖板压住。 • B、打开电灯，在试样下放好制图纸，用铅笔将投影的图形绘下
来，然后剪下图形，称重。
6. 测试计算

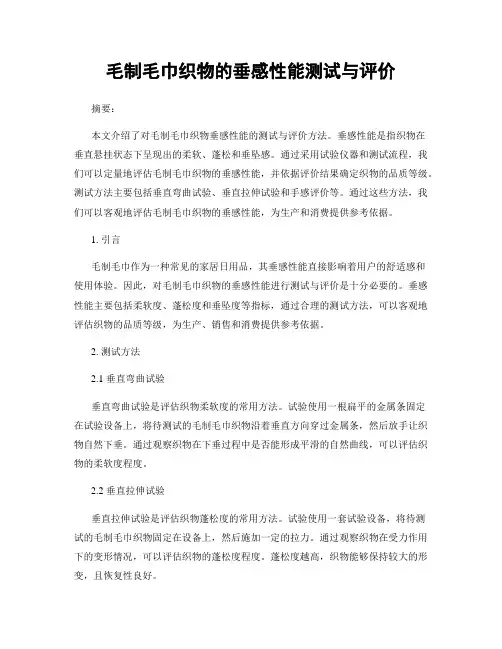

毛制毛巾织物的垂感性能测试与评价
毛制毛巾织物的垂感性能测试与评价摘要：本文介绍了对毛制毛巾织物垂感性能的测试与评价方法。
垂感性能是指织物在垂直悬挂状态下呈现出的柔软、蓬松和垂坠感。
通过采用试验仪器和测试流程，我们可以定量地评估毛制毛巾织物的垂感性能，并依据评价结果确定织物的品质等级。
测试方法主要包括垂直弯曲试验、垂直拉伸试验和手感评价等。
通过这些方法，我们可以客观地评估毛制毛巾织物的垂感性能，为生产和消费提供参考依据。
1. 引言毛制毛巾作为一种常见的家居日用品，其垂感性能直接影响着用户的舒适感和使用体验。
因此，对毛制毛巾织物的垂感性能进行测试与评价是十分必要的。
垂感性能主要包括柔软度、蓬松度和垂坠度等指标，通过合理的测试方法，可以客观地评估织物的品质等级，为生产、销售和消费提供参考依据。
2. 测试方法2.1 垂直弯曲试验垂直弯曲试验是评估织物柔软度的常用方法。
试验使用一根扁平的金属条固定在试验设备上，将待测试的毛制毛巾织物沿着垂直方向穿过金属条，然后放手让织物自然下垂。
通过观察织物在下垂过程中是否能形成平滑的自然曲线，可以评估织物的柔软度程度。
2.2 垂直拉伸试验垂直拉伸试验是评估织物蓬松度的常用方法。
试验使用一套试验设备，将待测试的毛制毛巾织物固定在设备上，然后施加一定的拉力。
通过观察织物在受力作用下的变形情况，可以评估织物的蓬松度程度。
蓬松度越高，织物能够保持较大的形变，且恢复性良好。
2.3 手感评价手感评价是综合评估织物垂感性能的方法。
在手感评价中，评价员会将待测试的毛制毛巾织物放在手上，通过触摸和挤压来感受织物的柔软度、蓬松度和垂坠度等指标。
评价员可以根据自身经验和感受，给予织物一个综合的评分，以表征其垂感性能的好坏。
3. 评价结果与品质等级通过上述测试方法得到的评价结果，可以根据一定的评价标准来确定毛制毛巾织物的品质等级。
例如，根据织物在垂直弯曲试验中形成的曲度，我们可以将织物分为优等品、良品和合格品等等；根据织物在垂直拉伸试验中的回弹性能，我们可以将织物分为高弹性、中等弹性和低弹性等等。

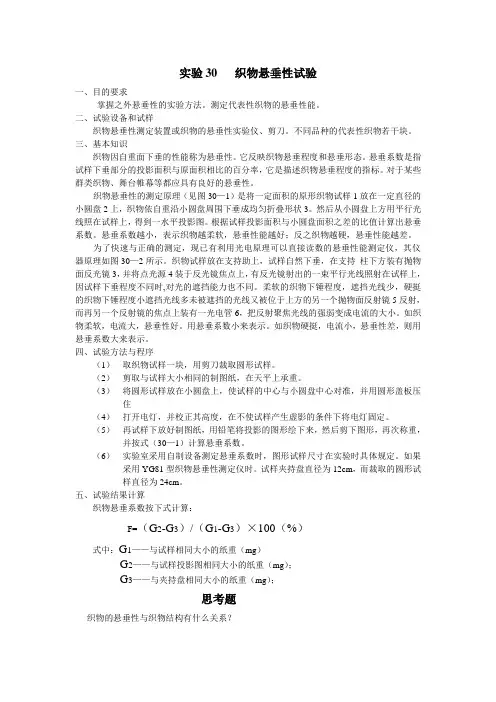

织物悬垂性试验
实验30 织物悬垂性试验一、目的要求掌握之外悬垂性的实验方法。
测定代表性织物的悬垂性能。
二、试验设备和试样织物悬垂性测定装置或织物的悬垂性实验仪、剪刀。
不同品种的代表性织物若干块。
三、基本知识织物因自重面下垂的性能称为悬垂性。
它反映织物悬垂程度和悬垂形态。
悬垂系数是指试样下垂部分的投影面积与原面积相比的百分率，它是描述织物悬垂程度的指标。
对于某些群类织物、舞台帷幕等都应具有良好的悬垂性。
织物悬垂性的测定原理（见图30—1）是将一定面积的原形织物试样1放在一定直径的小圆盘2上，织物依自重沿小圆盘周围下垂成均匀折叠形状3。
然后从小圆盘上方用平行光线照在试样上，得到一水平投影图。
根据试样投影面积与小圆盘面积之差的比值计算出悬垂系数。
悬垂系数越小，表示织物越柔软，悬垂性能越好；反之织物越硬，悬垂性能越差。
为了快速与正确的测定，现已有利用光电原理可以直接读数的悬垂性能测定仪，其仪器原理如图30—2所示。
织物试样放在支持助上，试样自然下垂，在支持柱下方装有抛物面反光镜3，并将点光源4装于反光镜焦点上，有反光镜射出的一束平行光线照射在试样上，因试样下垂程度不同时,对光的遮挡能力也不同。
柔软的织物下锤程度，遮挡光线少，硬挺的织物下锤程度小遮挡光线多未被遮挡的光线又被位于上方的另一个抛物面反射镜5反射，而再另一个反射镜的焦点上装有一光电管6，把反射聚焦光线的强弱变成电流的大小。
如织物柔软，电流大，悬垂性好。
用悬垂系数小来表示。
如织物硬挺，电流小，悬垂性差，则用悬垂系数大来表示。
四、试验方法与程序（1）取织物试样一块，用剪刀裁取圆形试样。
（2）剪取与试样大小相同的制图纸，在天平上承重。
（3）将圆形试样放在小圆盘上，使试样的中心与小圆盘中心对准，并用圆形盖板压住（4）打开电灯，并校正其高度，在不使试样产生虚影的条件下将电灯固定。
（5）再试样下放好制图纸，用铅笔将投影的图形绘下来，然后剪下图形，再次称重，并按式（30—1）计算悬垂系数。
织物抗弯刚度、悬垂性和抗折皱性测试 PPT
原理：将圆形试样置于圆
形支持盘间，用与水平面 相垂直的平行光线照射， 得到试样的投影图，通过 光电转换原理，直接从电 流表读出相应的织物悬垂 系数，或用描图法求得悬 垂系数。该值越大，悬垂 性越差。
试验操作
YG811型光电式织物悬垂性测试仪结构简图 A法-------直接读数法
1.开机，预热10min。
水平法操作步骤：
1.将试样长度方向两端对齐 折叠，并用宽口钳夹住，放 在压锤座上，使试样正确定 位，轻轻加上10N的压力重 锤，加压时间为5min±5s。
2.加压时间一到，卸去负 荷。将夹有试样的宽口钳 转移至回复角测量装置的 试样夹上，使试样的一翼 被夹住，另一翼自由悬垂 （通过调整试样夹，使悬 垂下来的自由翼始终保持 垂直位置）。
B=G·C3·10-1
（3）
B总 BT*BW
（4）
式中：B—织物抗弯刚度，mg·cm； G—织物单位面积质量，g/m2 BT—织物经向平均抗弯刚度mg·cm； BW—织物纬向平均抗弯刚度，mg·cm； B总—织物总平均抗弯刚度，mg·cm。
二、悬垂性测试
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
参考文献
[1]何丽华,赵文贤. 织物硬挺度测定仪[J]. 山东纺织科 技,1985,02:31-36.
[2]黄新林. 织物悬垂性测试方法及其装置的研究[D].东华大 学,2012.
[3]高晓晓,王进美,白娟. 织物抗折皱性的客观评价法[J]. 纺织 科技进展,2011,04:57-58+76.
2.按式（1）和（2）分别计算经向、纬向的平均抗弯长度 和总平均抗弯长度，有效值取至小数点后一位。
C≈L/2
（1）
C总 CT*CW
纺织标准悬垂性
6、试验过程： 、试验过程： A法-------纸环法 法 纸环法 纸环 1.取与试样直径大小相同的纸环，在天平上称重。 2.把仪器调整到描图法状态。 3.将试样托放在夹持盘上，再依次放上有机玻璃划样块，纸环 以及上盖，轻轻向下按三次，静止30s，开始描图，然后剪下 投影部分纸环的图形，再次称重， 按下式求出悬垂系数 F=100xG1/G2 计算 式中：F------悬垂系数，% G1----代表投影部分纸环的质量,mg； G2----纸环的总质量，mg；
本实验是通过测定流量孔径两面的压差， 查表得到织物的透气率。 当流量孔径大小一定时，其压差越大，单 位时间流过的空气量也越大；当流量孔径 大小不同时，同样的压力差所对应的空气 流量不同，流量孔径越大，同样的压力差 所对应的空气流量越大。 为了适应测定不同透气性的织物，备有一 套大小不同的流量孔径，供选择使用。
（3）织物厚度 ） 增加时，波状曲面上的屈曲波峰数减少， 增加时，波状曲面上的屈曲波峰数减少，投影面积变 悬垂性变差。 大，悬垂性变差。 （4）织物紧度 ） 紧度不宜过大。紧度松一些的织物， 紧度不宜过大。紧度松一些的织物，其中纱线松动的 自由度较大，有利于织物的悬垂性。 自由度较大，有利于织物的悬垂性。 （5）织物单位面积重量 ） 织物单位面积重量增加，悬垂系数变小， 织物单位面积重量增加，悬垂系数变小，而单位面积 重量过小时，织物会产生轻飘感，悬垂性很不佳。 重量过小时，织物会产生轻飘感，悬垂性很不佳。 （6）测试条件 ）
计算每份样品的正反面平均悬垂系数，修约至整数 位。
B法---图像处理法 （1）把相机固定在悬垂仪中心正上方以获得织物试样的影像 （2）在数码相机和计算机相连的状态下，开启计算机评估软件 进入检测状态，打开照明灯光源， （3）依次把下夹持盘、试样、上夹持盘放在定位柱，迅速计时 30s （4）用相机拍得投影图像，并传入计算机处理软件得到悬垂系 数、悬垂波数、最大波幅、最小波幅等参数。 用下式计算悬垂系数 F=
实验指导——织物的其它特性测试
织物的其它特性测试（悬垂性、抗起毛起球性、折皱弹性、透通性）织物的悬垂性测试织物的悬垂性是指织物因自重而下垂的性能。
它是织物视觉形态风格和美学舒适性的重要内容之一，涉及织物使用时能否形成优美的曲面造型和良好的贴身性。
悬垂性应该用悬垂程度和悬垂形态两类指标表示。
悬垂程度指织物在自重作用下，其自由边界下垂的程度。
通常用悬垂系数F表示。
悬垂形态是将织物试样悬垂曲面的自由边界展开成波纹曲线，通过计算机专用软件自动算出反映织物悬垂形态的指标——波长不匀率系数、波高不匀率系数、波宽不匀率系数及波纹曲面凸条系数等。
此外，对织物悬垂形态的研究已经从静态扩展到动态，使所提取的悬垂指标能更好地反映服装或织物在使用中的动态美。
近年来我国对织物悬垂性测试仪的研制进展较快，从最早投人使用的光电式YG811型织物悬垂仪，到LJY—21型织物动态悬垂仪以及最近研制的利用微机图像处理技术的新型织物悬垂仪，在测试原理、仪器构造、悬垂指标的提取等方面都有很大改进和发展。
现介绍采用光电法。
该法适用于不透光的织物。
1、原理将圆形试样置于圆形支持盘间，用与水平垂直的平行光线照射，得到试样的投影图，通过光电转换原理，直接从电流表读出相应的织物悬垂系数，或用描图法求得悬垂系数。
悬垂系数定义为：试样下垂部分的投影面积与原面积之比的百分率。
该值愈大，悬垂性愈差。
2、试样(1)剪取圆形试样2块，直径为240mm，试样需平整、无折痕。
(2)在每块试样上标出经向、纬向以及与经、纬向呈45°角的4个点A、B、C、D，分别与圆心O连成半径线，如图所示。
(3)在每块圆形试样的圆心上剪一个直径为4mm的定位孔。
(4)调湿与测试采用三级标准大气条件。
3、试验步骤YG 811型光电式织物悬垂性测试仪结构简图见图。
图 YG 811型光电式织物悬垂性测试仪1——试样2——支持柱3——反光镜4——点光源5——反光镜6——光电管(1)开机，预热10min。
(2)按测量键，调整零点。
织物风格和舒适性检测—织物悬垂性测试
情境5 织物风格和舒适性检测——织物悬垂性能测试
测试原理（图像处理法）：将悬垂试样投影到白色片材上，用数码
相机获取试样的悬垂图像，从图像中得到有关试样悬垂性的具体定量信 息。利用计算机图像处理技术得到悬垂波数、波幅和悬垂系数等指标。
情境5 织物风格和舒适性检测——织物悬垂性能测试
检测步骤（图像处理法）：
情境5 织物风格和舒适性检测——织物悬垂性能测试 ➢ 标准解读: GB/T23329-2009 纺织品 织物悬垂性的测定
织物悬垂性：是指已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力
，可采取纸环法或图像处理法进行测试，主要以悬垂系数D来表征。
取样要求：
一个样品至少取3个试样，正反面均需测试。 （1）夹持盘直径为18cm时，剪取直径30cm的试样进行预测试，计算悬垂 系数D30，再依据标准规定确定最终的试样直径； （2）夹持盘直径为12cm时，剪取直径为24cm的试样进行测试。
试样夹持在下夹持盘上
将上夹持盘放在试样上
盖上仪器明盖
夹持盘
测试，拍下试样的投影图像
获得测试结果
试样
情境5 织物风格和舒适性检测——织物悬垂性能测试 检测仪器：
当前市场上使用的织物悬垂性能测试仪器主要如下——
温州大荣YG(B)811E 温州方圆YG811F 宁波纺仪YG811E 莱州大原YG811L SDLATLAS M213
织物悬垂形态测试及其评价指标的研究
ＺＨＯＵ ｎ ｌｎ Ｌｉ ｇ ｉ ｇ，ＱＩＨｏ ｇ ｕ，ＺＨＯＵ ａ ｎｑ Ｈｕ
（ ｈ ｎ ｒｖｎｅＫｅ ａ ｏａ ｒ ｆ ｄ ｒ ｅｔｅＭａｈｎｒ ｅｈ ｏｏ ｙ Ｚ ＠ａｇＰ ｏ ｉｃ ｙＬ ｂ ｒｔ ｙｏ ｏ Ｍｏ ｅｎＴ ｘｉ ｃ ｉ ｙＴ ｃ ｎ ｌ ， ｌ ｅ ｇ
统 。与传统的测试 系统相 比基于图像处理的悬垂测试系统有பைடு நூலகம்多的优 点。从 图像预处理 、 悬垂 图像轮廓分析
及悬垂指标提取三个 方面阐述和分析了织物悬垂性 的图像测试方法 。最后 ， 利用计算机对织物悬垂形态进行
图像摄人和处理 ， 可测得表征织物悬垂性的多个指标 ， 为织物悬垂性 能的测试评定及深入研 究提供 了一种新
评 价 ， 然是很 不全 面的 。因此 ， 从悬垂 性测试方 显 要
是影 响织物视 觉风格 和美学 舒适性 诸 多因素 中最重
要 的 因素之一 。对 织 物悬 垂 性 能 的评 价 ， 包括 织 应 物悬垂 程度 和悬垂形 态两方 面 ［ 。悬 垂程 度主 要是 】 ］ 指织物 在悬垂 稳定 之 后 其 曲面 下垂 程 度 的 大小 ， 而
ｍ ｅ ｈ ｄ ｆ ｒｆ ｂ ｉ ｒ ｐ ｂ ｌ ｙ ｅ ａ ｕ ｔ ｎ ａ ｄ ｆ ｒ ｈ ｒｓ ｕ ｙ ｔ ｏ ｏ ａ ｒｃ ｄ ａ ａ ｉ ｔ ｖ ｌ ａ ｉ ｎ ｕ ｔ ｅ ｔ ｄ ． ｉ ｏ
Ｋｅ ｏ ｄ ：ａ ｒｃ ｒ ｐ ｂ ｌ ｙ；ｄ ａ ｉｇ ｓ ａ ｅ ｒ ｐｎ ａａ ｔｒ ；ｉ ｇ ｒ ｃ ｓ ｉ ｇ ｙ ｗ ｒ ｓ ｆｂ ｉ；ｄ ａ ａ ｉｔ ｉ ｒｐｎ ｈ ｐ ；ｄ ａ ｉｇ ｐ ｒ ｍｅ ｅｓ ｍａ ｅｐ ｏ ｅ ｓｎ
等指 标 ， 而且大部 分 只能进行织 物静 态悬垂 眭测试 ， 得 到的都 是一些 反映织 物二 维特征 的指标 。对织物 织 物悬 垂 性是 指织 物 因 自重 而 下垂 的性 能 ， 它
织物悬垂性测试
精品课件
织物的悬垂性测试
织物的悬垂性可以用悬垂程度和悬垂形态两 类指标表示。但在测试时常采用悬垂程度这一 指标。
悬垂程度指织物在自重作用下，其自由边界 下垂的程度。用悬垂系数F表示，即试样下垂 部分的投影面积与其原面积之比的百分率。
精品课件
织物的悬垂性测试
测试指标：悬垂系数
测试原理：将圆形试样置于圆形夹持盘间， 用于水平面相垂直的平行光线照射，得到 试样投影图，通过光电换算或描图求得试 样下垂部分的投影面积与原面积之比的百 分率。
织物的悬垂性测试
结论：
悬垂系数小，说明悬垂性越好。反之，悬垂系数 较大，悬垂性越差。
精品课件
谢谢大家
精品课件
4.样品在标准大气中调湿。
精品课件
织物的悬垂性测试
1、描图称重法（圆盘法） 织物悬垂性测定仪，试样夹持盘直径120mm。 光源：6V，7.5W。
精品课件
织物的悬垂性测试
试验操作步骤：
1.剪取与试样大小相同的制图纸，在 天平上称重。 2.把仪器调整到描图法状态。 3.在圆盘架下，放1中制图纸。将试样 1放在小盘架上，并使试样中心与小圆 盘架中心同心，OA线对着测试员。 4.盖好上盖，轻轻向下按三次，静止 3min。 5.试样因自重沿小圆盘架边沿下垂， 构成伞形，用铅笔在制图纸上将投影 的图形绘下来，剪下图形，称重，算 出悬垂系数。
1.开机，预热10min。
2.按测量键，调整零点。
3.将试样托放在夹持盘上，使 OA线与一支架相吻合。加上 盖，轻轻向下按三次，静止 3min后蜂鸣器响，记下读数 。
4.按复位键，重复步骤2，调 零后，依次测出同一块试样的 OB、OC、OD三个读数。
YG811型光电式织物悬垂性测试仪结构精简品图课件
织物弯曲性与悬垂性测试新方法
织物弯曲性与悬垂性测试新方法韩燕娜【摘要】织物弯曲性和悬垂性是影响服装外观的重要性能,其测试目前是分开进行的,文章旨在寻找可将其合二为一的方法.首先测试25块织物的弯曲长度和悬垂系数,然后用自行设计的M形测试法提取新的指标,并将其与弯曲长度和悬垂系数进行对比.研究表明:新方法中的指标均与弯曲长度具有较好的相关性,相关性由大到小依次是柔悬系数、横向投影宽度和纵向投影高度,且柔悬系数与悬垂系数也具有较好的相关性.新方法可同时测试织物弯曲性和悬垂性,即利用1块试样可得到2组数据,且可表达织物在任意一个方向上的悬垂性,尤其适合风衣、休闲裤等有方向性要求的织物.【期刊名称】《丝绸》【年(卷),期】2019(056)004【总页数】5页(P30-34)【关键词】织物性能;弯曲性;悬垂性;测试方法;柔悬系数【作者】韩燕娜【作者单位】绍兴文理学院元培学院,浙江绍兴312000【正文语种】中文【中图分类】TS101.923.1弯曲性也称为硬挺度或刚柔性，是影响和体现服装外观、手感及穿着舒适性的重要因素[1]，内衣面料需要有较好的柔性；而外衣面料则要具有一定的刚性。
悬垂性是面料自然下垂形成优美光滑曲面的能力，一般裙子、窗帘、桌布及宽松的服装等对悬垂性有较高的要求[2]。
这两种性能表面看上去有所不同，但其实有很多共性[3]，都是体现服装外观造型的指标，都是影响织物服用性能好坏的重要属性，且易弯曲的面料通常悬垂性较好，同样悬垂性差的面料也通常不容易弯曲。
因此，国内外的学者及纺织科技工作者对其展开了多方面的研究[4-5]。
如利用粘弹理论[6]、神经网络[7]等预测织物弯曲性；利用仰视投影法[8]、3D扫描技术[9]、三维人体形态[10]测试织物悬垂性等。
从上述研究可以发现，弯曲性和悬垂性这两种性能的研究和检测基本是分开进行的，即针对弯曲性的检测方法只适用于弯曲性，不能得到悬垂性结果，反之亦然。
但是这二者存在较多共性之处，因此本文尝试探索可同时检测织物弯曲性和悬垂性的方法。
