最全电气工程基础知识及识图方法
电气工程基础知识及识图方法
电气施工图的读图原则
先强电后弱电 先系统后平面 先动力后照明 先下层后上层 先室内后室外 先简单后复杂
电气施工图的读图方法、顺序
（1）看标题栏：了解工程项目名称内容、设 计单位、设计日期、绘图比例。
（2）看目录：了解单位工程图纸的数量及各 种图纸的编号。
（3）看设计说明：了解工程概况、供电方式 、以及安装技术要求。特别注意的是有些分
✓TN-C系统：N线与PE线合为一根PEN线，所有设 备的外露可导电部分均接PEN线。
TN-C-S接地系统
✓ TN-S系统：N线与PE线完全分开，所有设备的 外露可导电部分均接PE线（图b）。 ✓TN-C-S系统：前面线路采用TN-C系统，后面线 路部分或全部采用TN-S系统，所有设备的外露可 导电部分接PEN线或PE线（图c）。
1. 避雷针 避雷针通常采用镀锌圆钢或镀锌焊接钢管制成。
针长1m以下时，圆钢直径不小于12 mm，钢管直径不小于20 mm； 针长1～2m时，圆钢直径不小于16mm，钢管直径不小于25mm。
避雷针的保护范围，以它能够防护直击雷的保 护空间来表示，可按滚球法来确定。
2. 避雷带和避雷网 避雷带和避雷网主要用于保护高层建筑免遭雷
击，通常采用圆钢或扁钢焊接而成，并沿房屋边缘
或屋顶敷设。
注意：圆钢直径不小于8 mm，扁钢截面不小于48mm2，厚 度不小于4 mm。当烟囱上采用避雷环时，圆钢直径不小于 12 mm，扁钢截面不小于100mm2，厚度不小于4 mm。
防雷接地系统
防雷接地系统
防雷接地系统
TN-C-S接地系统
工作接地：根据电力系统运行的需要，人为地将 电力系统中性点或电气设备的某一部分进行接地。 保护接地：为保证人身安全、防止触电事故，将 电气设备的外露可导电部分与地作良好的连接。

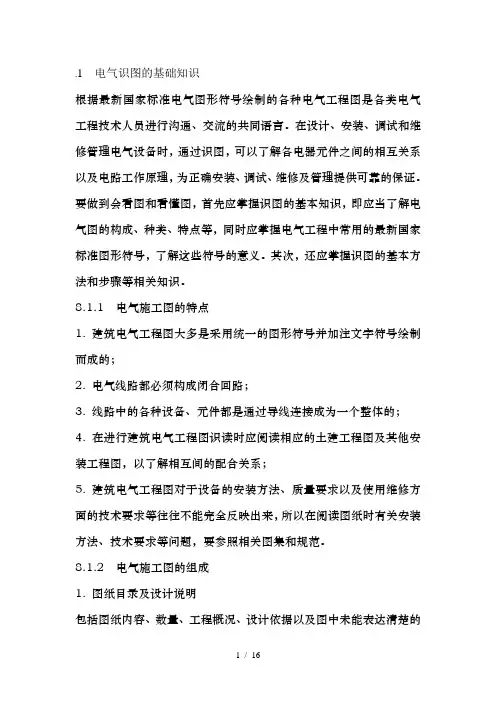

电气识图基础知识
.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
8.1.2 电气施工图的组成1. 图纸目录及设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

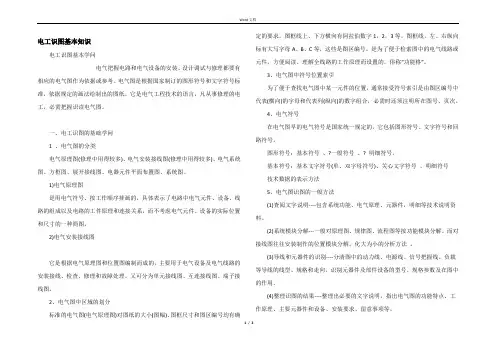

电工识图基本知识
电工识图基本知识电工识图基本学问电气把握电路和电气设备的安装、设计调试与修理都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，依据规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事修理的电工，必需把握识读电气图。
一、电工识图的基础学问1 、电气图的分类电气原理图(修理中用得较多)、电气安装接线图(修理中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，具体表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、修理和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有确定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常接受符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必需时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、关心文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、规律图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
电气工程基本识图
2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。
有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。
2）照明线路：为建筑物照明供电的线路。
有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。
3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。
常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。
导体：铜可略，铝为L。
绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。
内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。
表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。
②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。
③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。
④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。
（2）设备标注a-设备编号；b-设备型号；c-设备功率。
例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
建筑电气图纸基本内容及识图方法
建筑电气图纸基本内容及识图方法
2.电气外线总平面图 电气外线总平面图以建筑总平面图为依据，绘出架 空线路或地下电缆的位置，并注明有关做法。图中 还注明了各幢建筑物的面积及分类负荷数据（光、 热、力等设备安装容量），注明总建筑面积、总设 备容量、总需要系数、总计算容量及总电压损失。 此外，图中还标注了外线部分的图例及简要做法说 明。对于建筑面积较小、外线工程简单或只是做电 源引入线的工程，就没有外线总平面图。
（1）在明确负荷等级的基础之上，了解供电电源的来源、 引入方式及路数；
（2）了解电源的进户方式，是由室外低压架空引入还是电 缆直埋引入；
（3）明确各配电回路的相序、路径、管线敷设部位、敷设 方式以及导线的型号和根数；
（4）明确电气设备、器件的平面安装位置。
4．结合土建施工图进行阅读
电气施工与土建施工结合的非常紧密，施工中常常涉及到
3.电气系统图 电气系统图是用来表示供电系统的组成部分及其连 接方式，通常用粗实线表示。系统图通常不表明电 气设备的具体安装位置，但通过系统图我们可以清 楚地看到整个建筑物内配电系统的情况与配电线路 所用导线的型号与截面、采用管径、以及总的设备 容量等，可以了解整个工程的供电全貌和接线关系。
科学出版社
（2）结合土建施工进行各种预埋件、线管、接线盒、 保护管的预埋；
（3）装设绝缘支持物、线夹等，敷设导线； （4）安装灯具、开关、插座及电气设备； （5）进行导线绝缘测试、检查及通电试验； （6）工程验收。
科学出版社
建筑电气图纸基本内容及识图方法
6．识读时，施工图中各图纸应协调配合阅读。 对于一具体工程来说，为说明配电关系时需 要有配电系统图；为说明电气设备、器件的 具体安装位置时需要有平面布置图；为说明 设备工作原理时需要有控制原理图；为表示 元件连接关系时需要有安装接线图；为说明 设备、材料的特性、参数时需要有设备材料 表等。这些图纸各自的用途不同，但相互之 间是有联系并协调一致的。在识读时应根据 需要，将各图纸结合起来识读，以达到对整 个工程或分部项目全面了解的目的。
电气工程制图与识图基础知识
WL1—VV（3×25+1×16）SC40—FC
室内配线工程
室内配线方式的分类
5条6平方 阻燃铜芯聚氯乙烯绝缘电线
N1—ZRBV5X6 CT/PC25—WC/CC
回路编号 穿直径25mm硬塑 料管桥架敷设
暗敷设在墙内 、屋面活顶板 内
室内配线工程
常用电缆型号名称及用途
附表
室内配线工程
常用电缆型号名称及用途
电气工程制图与识图
2013年12月
基本知识
直流电：
直流电（Direct Current，简称DC），是指方向和时 间不作周期性变化的电流，但电流大小可能不固定， 而产生波形。所通过的电路称直流电路，是由直流电 源和电阻构成的闭合导电回路。直流电主要应用于各 种电子仪器，电解，电镀，直流电力拖动等方面。
明敷设：导线直接或在管子、线槽等保护体内，敷设于墙体 、顶棚的表面及桁架、支架等处。
暗敷设：导线在管子、线槽等保护体内，敷设于墙体、顶棚 、地坪及楼板等的内部或在混凝土板孔内敷设。
室内配线工程
室内配线方式-附表
常见的室内线路敷设方式及工程图上文字符号和导线敷设部 位的标注见下表。
室内配线工程
室内配线方式-附表
基本知识
交流电：
交流电（英语：Alternating Current，简写AC）是 指大小和方向都发生周期性变化的电流，因为周期电 流在一个周期内的运行平均值为零，称为交变电流或 简称交流电。不同于方向不随时间发生改变的直流电 。 通常波形为正弦曲线。交流电可以有效传输电力。 三相交流电在生产、输送和应用等方面有很多的优点 ，交流电力系统采用三相三线制供电，三相四线制配 电或三相五线制（增加一条接地保护线）配电。
电工识图基本知识
电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
零基础学习电气识图
零基础学习电气识图，其实很简单，只要你掌握这些就明白了一、电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
电气施工图识图及工程量计算图文精讲
❖ 2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
❖ 3 所有带洗浴设备的卫生间均作等电位联接，具 体做法参见98ZD501—51、52。
❖ 4 过电压保护：在电源总配电柜内装第一级电涌 保护器(SPD)。
❖
例如，图16-1所示为某商场楼层配电箱照明
配电系统图。
❖
再来看一个例子，图16-2所示为一住宅楼
照明配电系统图，请自己根据前面的知识进行识读。
图16-1 某商场楼层配电箱照明配电系统图
Back
图16-2 某住宅楼照明配电系统图
Back
1.3 平面布置图
❖ 1 照明、插座平面图 ❖ (1) 照明平面图的用途、特点 ❖ 主要用来表示电源进户装置、照明配电箱、灯
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
Байду номын сангаас
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
❖ 识读一套电气施工图，应首先仔细阅读 ❖ 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
最全电气工程基础知识及识图方法
（3）设备器材表:表明本套图纸中的电气设 备、器具及材料明细。
2、电气系统图：指导组织定购，安装调试。
3、平面布置图：指导施工与验收的依据。
4、安装接线图：指导电气安装检查接线。
5、标准图集：指导施工及验收依据。
线槽配线
路漫漫其悠远
最全电气工程基础知识及识图方法
电缆敷设方式
1、直埋 2、穿管 3、桥架 4、线槽
路漫漫其悠远
最全电气工程基础知识及识图方法
电缆直埋
路漫漫其悠远
最全电气工程基础知识及识图方法
电缆穿管
路漫漫其悠远
最全电气工程基础知识及识图方法
电缆桥架敷设
路漫漫其悠远
最全电气工程基础知识及识图方法
路漫漫其悠远
最全电气工程基础知识及识图方法
电气系统组成
一、 强电系统
照明系统 动力系统 接地系统
变配电系统
二、弱电系统
消防报警系统 安全防范系统 楼宇自控系统 综合布线系统 有线电视系统 门禁对讲系统
路漫漫其悠远
最全电气工程基础知识及识图方法
变配电系统
供电局变电所 变压器
低压配电柜 楼座配电室
高压电缆 低压派接室
优点：电压平稳运行，可以频繁操作。缺点：不 适合大功率电机、造价高昂，一般只用于供水设备。
路漫漫其悠远
最全电气工程基础知识及识图方法
防雷接地系统
防雷装置由接闪器、引下线和接地装 置三部分组成。
接闪器（受雷装置）：是接受雷电流 的金属导体，常用的有避雷针、避雷线 和避雷网（带）三种类型。
路漫漫其悠远
电气工程识图基本知识
等电位联结平面 图： 注意读图纸中
的说明，一般会标 注接地极的做法， 接地电阻要求，总 等电位箱与接地极 的联结做法等
防雷平面图： 注意
避雷带的规格尺寸引 下线的位置、接地电 阻测试点的位置；所 有突出屋面的金属管 道、金属构架、金属 栏杆、金属设备、金 属预埋件与避雷带的 联结。
识图顺序：高压进线——高压配电系统图 （看分成几个变压器）——低压配电干线系统 图——配电室低压配电系统图（各干线负荷名
干线平面图：各干线自低压配电室，沿桥架至电井或排风机房、消防 泵房等设备房，防火 桥 架尺寸为400*200
层箱到户箱：1号楼层照明层箱分成几路支线向1ALN1各户箱供 电，公共照明箱1ALG向公共照明、电井插座供电；应急照明箱 1ALE向各应急灯、疏散指示灯回路供电。公共照明和应急照明 的控制开关位置。
用视频线传输，不超过一两公里的距离一般采用同轴 电缆传输，更远的距离则可采用光纤传输。对 终端 显示系统 包括硬盘录像系统，视频矩阵，画面处理 器，切换器，分配器。
控制键盘对云台、镜头（特别是高速球）进行 非常方便的控制。多台监视器对画面进行复杂 的切换显示，则须配备“矩阵”来实现。监视 器和监视电视墙实现画面显示。
入侵 报警系统
由探测前端、声光显示与（或）记录、控制 四个主要部分组成。应能与视频监控系统、 出入口控制系统联动。
视频监控系统
视频监控系统应由摄像、传输、显示与图像记录、控 制四个主要部分组成，并具有对图像信号的分配、切 换、存储、还原等功能。前、后端设备有多种构成方 式，它们之间的联系可通过电缆、光纤或微波等多种 方式来实现。 前端采集系统 包括 摄像机，镜头， 云台。 视频传输系统 ， 包括 传输线缆、光纤传输， 同轴电缆传输，网线传输，无线传输 。近距离一般采
电气安装工程识图教程(一)
电气安装工程识图教程(一)电气安装工程识图是一门非常重要的课程，对于电气工程师来说，掌握好识图技巧是十分必要的。
在电气安装工作中，若无法正确识图，则极易带来工作的失误和质量问题。
要想掌握好电气安装工程识图，需要进行系统性的学习和掌握。
下面就来详细介绍一下电气安装工程识图教程。
一、基础知识首先，需要学习电气安装工程的基本知识，包括电气元件、电气符号、电气设备等。
只有掌握了电气安装工程的基础知识，才能够进一步理解和识别电气安装工程的图纸。
二、绘图要求电气安装工程识图是一项严谨的工作，要求绘图人员在制图时要认真细致，要按照一定的绘图要求进行绘制。
这包括制图规格、字体要求等。
同时，在绘制过程中还需要注意符号的大小和布局等细节问题。
三、电气符号的认识和应用电气符号是电气安装工程中的重要组成部分，掌握电气符号的含义是非常必要的。
在电气安装工作中，需要能够熟练识别各种常见的电气符号，并能够根据实际情况正确应用这些符号。
四、电气图纸的种类和特点电气图纸是电气工程中重要的文档，不同的电气工程要使用不同种类的电气图纸。
因此，需要根据实际情况了解和掌握各种不同的电气图纸的特点和应用。
五、电气图纸的读法和解释电气安装工程图纸包含了大量的信息，能够准确快速地读懂电气图纸是非常重要的。
因此，需要对各种常见的电气图纸及其含义进行认识和解释，了解电气图纸中的各种符号和标注含义。
综上所述，电气安装工程识图教程是一个系统性的课程，需要通过实际操作和学习才能够掌握。
在电气安装工作中，掌握好识图技巧是非常重要的，只有掌握了识图技巧，才能够保障电气安装工程的质量和工作效率。
建筑电气工程施工图的识图
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
1.3.1 电气照明系统基本组成
❖ 应用电光源进行采光，保证人们在建筑物内 正常从事生产和生活活动，满足其他特殊需 要的照明设施，称“建筑电气照明系统”。
➢ 3.两个开关控制一盏灯 ❖ 用两只双控开关在两处控制一盏灯，通常用在楼
梯灯、楼上楼下灯的控制，对走廊灯，走廊两端 灯进行控制。 ❖ 其线路图、平面图、透视接线图如图2-3所示。 ❖ 在图示开关位置时，灯不亮，但无论扳动哪个开 关，灯都会亮。 ❖ 分析平面中线路导线的多少，可以画出透视接线 图，如图2-3（c）所示。
（ a）
（ b）
N
L
G
L
（ c）
N （ d）
图2-1 一只开关控制一盏灯
➢ 2.多个开关控制多盏灯
❖ 图2-2是两个房间的照明平面图，图中有一 个照明配电箱、三盏灯、一个单控双联开 关和一个单控单联开关，采用线管配线，
❖ 图2-2（a）为其平面图，图中左图两盏灯 之间为3根线，中间一盏灯与单控双联开关 之间为3根线，其余都是两根线，因为线管 的中间不允许接头，接头只能放在灯盒内 或开关盒内，
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
1 电气识图的基础知识
.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。
在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。
其次，还应掌握识图的基本方法和步骤等相关知识。
8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
8.1.2 电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气施工图的读图方法、顺序
（6）看平面图：了解建筑物的平面布置、轴
线、尺寸、比例、各种变配电设备、用电设 备的编号、名称和它们在平面上的位置、各 种变配电设备起点、终点、敷设方式及在建 筑物中的走向。 （7）读平面图的一般顺序（见图1-2）
电气施工图的读图方法、顺序
（8）看电路图、接线图：了解系统中用电设备 控制原理，用来指导设备安装及调试工作，在进 行控制系统调试及校线工作中，应依据功能关系 上至下或从左至右逐个回路地阅读， 电路图与 接线图端子图配合阅读。 （9）看标准图：标准图详细表达设备、装置、 器材的安装方式方法。 （10）看设备材料表：设备材料表提供了该工程 所使用的设备、材料的型号、规格、数量，是编 制施工方案、编制预算、材料采购的重要依据。
照明系统
e、户内回路的划分：照明回路、普通插座回路、专 用插座回路、空调插座回路，专用插座回路及空 调插座回路一般采用2.5平方的导线，所有插座 回路必须带漏电保护，照明灯具在低于2.4米的 高度时也必须要带漏电保护，因此，现在许多高 端楼盘也一般在照明回路中也设计有漏电保护开 关。 f、漏电保护开关的应用：漏电保护开关作为末端安 全用电起保护装置的元器件已经在工程设计中广 泛并且被强制性的使用，居民用电一般采用两级 漏电保护，一级在户内配电箱，直接对使用回路 进行保护，一级在楼座配电柜内，在初级漏电失 灵的情况下此级漏电保护同样能切断整个电源。
相差无几的反向电压，从而抵消掉输入电压，电
动力系统
流变小。当转子转速达到一定程度的时候，自身产 生反向电势，逐渐削弱星型阻抗，当达到一定程度 的时候，系统自动切换的三角型状态运行。 优缺点：优点是可以平稳启动电机，缺点是不太经 济，电流变化较大。 b、自藕降压启动： 在大功率电机中使用。利用变压器输入输出电压比 来调节至设备端的电压，输出线圈与输入线圈局部 耦合，因此这种启动方法称之为自藕降压启动。 优缺点：超大功率电机应用启动效果明显。缺点：造 价高，维修不便，不能频繁启动。
消防报警系统 安全防范系统 楼宇自控系统 综合布线系统 有线电视系统 门禁对讲系统
二、弱电系统
变配电系统
供电局变电所 高压电缆 变压器
低压配电柜
低压派接室
楼座配电室
大容量帛水蓄能电站 火力发电厂 核子发电厂
500KV 一般水力发电站
220KV
变电站1
大型工企业 35KV
铁道变电站 10KV 变电站2
1、管内穿线
2、线槽配线
管内穿线
线槽配线
电缆敷设方式
1、直埋 2、穿管
3、桥架
4、线槽
电缆直埋
电缆穿管
电缆桥架敷设
识图方法
1、建筑电气施工图的组成 2、建筑电气施工图的特点 3、建筑电气施工图的读图原则 4、建筑电气施工图的读图方法、顺序 5、图例 6、文字符号 7、照明回路接线控制方式 8、识图实例
常用材料
常用材料
常用材料
BV-2.5
NH-BV-2.5 ZR-BV-2.5 YJV-5*10 NH-YJV-5*10 ZR—YJV-5*10
常用材料
常用材料
常用材料
常用材料
常用材料
配管敷设方式
1、明敷
2、暗敷
配管敷设方式
配管敷设方式
电线敷设方式
照明系统
b、照明设计的步骤：从末端开始设计，然后设计支 线、支线后干线、干线后垂直干线、垂直干线后 设计总配电箱柜。 c、照明设计一般采用三级配电的方式，即总配电 柜—楼座配电柜（箱）—户箱，户箱前端有个表 箱，起计量和分流的作用。 d、设计准则：照明回路一般采用最小线经在2.5平 方毫米，照明控制回路可采用1.5平方的导线。 每回路灯具数量不能超过25具。插座的载流量一 定要小于导线的载流量。
针长1m以下时，圆钢直径不小于12 mm，钢管直径不小于20 mm； 针长1～2m时，圆钢直径不小于16mm，钢管直径不小于25mm。
避雷针的保护范围，以它能够防护直击雷的保 护空间来表示，可按“滚球法”来确定。
2. 避雷带和避雷网 避雷带和避雷网主要用于保护高层建筑免遭雷 击，通常采用圆钢或扁钢焊接而成，并沿房屋边缘
图例
图例
文字符号
文字符号
文字符号
BV-3*2.5
PC20 WC/FC
3根2.5平方的铜芯聚乙烯绝缘电线穿硬塑料管沿墙或
楼板敷设
YJV-5*10
CT 200*100 5*10平方的铜芯交联聚乙烯电缆沿200*100桥架敷设
内容
一、基础知识
二、识图方法
一、基础知识
1、电气系统的组成 2、变配电系统简介 3、照明系统简介 4、动力系统简介 5、防雷接地系统简介 6、常用材料 7、配管敷设方式 8、电线、电缆敷设方式
电气系统组成
一、 强电系统
变配电系统 照明系统 动力系统 接地系统
电气施工图的读图方法、顺序
项局部问题是在各分项工程图纸上说明的,看 分项工程图纸时也要先看设计说明。 （4）看图例:充分了解各图例符号所表示的 设备器具名称及标注说明。 （5）看系统图: 各分项工程都有系统图，如 变配电工程的供电系统图，电气工程的电力 系统图，电气照明工程的照明系统图，了解 主要设备、元件连接关系及它们的规格、型 号、参数等。
2016/1/6
TN-C-S接地系统
TN系统示意图
a）TN-C系统 b）TN-S系统 c）TN-C-S系统
常用材料
常用材料
常用材料
常用材料
常用材料
常用材料
常用材料
1、常用导体材料（线芯）： 铜（T） 用于室内导线（符合常省略）； 铝（L） 用于室外架空线路； 钢（G） 用于特殊场合的导线（避雷带、针）。
10KV 杆上变压器
电力机车
地下电缆 6KV 380/220V 酒 店 工 厂
变电站3
380/220V 旅 游 点 住 宅
发电厂
变电所
输电线路
变压器
照明系统
照明系统根据使用用途分为两大类：普通照明 和应急照明。应急照明是为在消防状态下人员逃生 时提供照明的，具有一定的特殊用途。 1、普通照明：又称一般照明，根据不同环境采用不 同灯具、设置不同灯的密度从而达到不同照度的 目的。 a、不同环境，比如户内、地库、设备间、电梯厅等， 所采用的灯具是不相同的，基本的准则是潮湿的 场所采用的要是防潮灯、有煤气的场所采用的要 是防爆灯、有尘土的场所采用的要是防尘灯，简 装户内一般只装裸灯头。
照明系统
2、应急照明系统： 应急照明系统是为消防应急状态下为逃生提供的 照明。通常采用双回路供电外加EPS、UPS或灯具 电池供电，供电系统独立。其他条件和照明系统 一致。应急照明要求照度不低于5LX。
动力系统
动力系统：指的是在工程设计中各种设备 用电，独立于照明系统之外的系统，称为 动力系统，动力系统之所以与照明系统分 开，因为动力的干线网络的电流变化较大， 系统中而含有影响通电质量的高次谐波和 二次谐波。 1）动力系统的设计流程： 设备容量—设备控制箱—干线—垂直干线— 变电室
电气施工图的特点
1、建筑电气工程图大多是采用统一的图 形符号并加注文字符号绘制而成的。 2、电气线路都必须构成闭合回路。 3、线路中的各种设备、元件都是通过导 线连接成为一个整体的。 4、在进行建筑电气工程图识读时应阅读 相应的土建工程图及其他安装工程图，以了 解相互间的配合关系。
电气施工图的读图原则
或屋顶敷设。
注意：圆钢直径不小于8 mm，扁钢截面不小于48mm2，厚 度不小于4 mm。当烟囱上采用避雷环时，圆钢直径不小于 12 mm，扁钢截面不小于100mm2，厚度不小于4 mm。
防雷接地系统
防雷接地系统
防雷接地系统
TN-C-S接地系统
工作接地：根据电力系统运行的需要，人为地将 电力系统中性点或电气设备的某一部分进行接地。
防雷接地系统
防雷装置由闪器（受雷装置）：是接受雷电流
的金属导体，常用的有避雷针、避雷线
和避雷网（带）三种类型。
引下线：应保证雷电流通过时不致熔化，一般用
直径不小于10mm的圆钢或截面不小于80mm2的扁
钢制成。 接地装置：埋在地下的接地导线和接地体的总称。 1. 避雷针 避雷针通常采用镀锌圆钢或镀锌焊接钢管制成。
保护接地：为保证人身安全、防止触电事故，将
电气设备的外露可导电部分与地作良好的连接。 TN-C系统：N线与PE线合为一根PEN线，所有设
备的外露可导电部分均接PEN线。
TN-C-S接地系统
TN-S系统：N线与PE线完全分开，所有设备的
外露可导电部分均接PE线（图b）。
TN-C-S系统：前面线路采用TN-C系统，后面 线路部分或全部采用TN-S系统，所有设备的外露 可导电部分接PEN线或PE线（图c）。
电气施工图的组成
（2） 图例:即图形符号,通常只列出本套图纸
中的涉及的图形符号,在图例中可以标注装置 与器具的安装方式和安装高度。 （3）设备器材表:表明本套图纸中的电气设备 、器具及材料明细。 2、电气系统图：指导组织定购，安装调试。 3、平面布置图：指导施工与验收的依据。 4、安装接线图：指导电气安装检查接线。 5、标准图集：指导施工及验收依据。
先强电后弱电 先系统后平面 先动力后照明 先下层后上层 先室内后室外 先简单后复杂
电气施工图的读图方法、顺序
（1）看标题栏：了解工程项目名称内容、设
计单位、设计日期、绘图比例。 （2）看目录：了解单位工程图纸的数量及各 种图纸的编号。 （3）看设计说明：了解工程概况、供电方式 、以及安装技术要求。特别注意的是有些分
动力系统
2）设备启动的方式： a、星—三角启动: 可以保护平稳启动电机，原理是先用 星角启动.等电机转速起来后用三角启动。 星三角启 动在工程中应用非常广泛,大功率电机的启动如果不
