主板芯片级维修教程在电脑维修行业中很重要，由于主板是电脑的核心，所以主板的问题很常见，如果能对主板进行芯片级的维修，将会很有用。
主板芯片级维修教程可以分为以下几个部分。
第一部分：准备工作
在进行主板芯片级维修之前，首先需要准备一些工具和材料。
必要的工具包括万用表、电焊工具、热风枪、针头和一些常用的焊接工具。
材料方面需要准备锡丝、酒精等清洁用品和一些焊接材料。
第二部分：诊断故障
在进行任何维修之前，需要首先进行故障诊断。
通过检查主板与其他硬件设备的连通性，可以确定是否与其他硬件设备有关联。
如果没有关联，可以进行芯片级的维修。
第三部分：芯片级维修
芯片级维修的关键是通过电焊和热风枪将损坏的芯片拆下来，并将一个新的芯片焊接到主板上。
芯片级维修需要非常小心，因为芯片非常小而且易碎。
确保在操作时使用正确的工具和材料，正确地使用焊接材料和焊接工具。
第四部分：测试修复后的主板
在进行芯片级维修后，需要对主板进行测试。
对于主板的基本功能，需要进行测试，包括启动测试、显示测试等等。
如果维修成功，主板应该可以正常运行，否则需要重新检查和修复。
主板芯片级维修教程需要掌握一定的专业知识和技能，同时需要有足够的实践经验。
最好是受过专业训练或认证的电脑维修工程师或技术人员来进行芯片级维修，所以切勿自己动手尝试。
总之，主板芯片级维修教程对于维修市场来说非常重要，熟练掌握这些技能将会带来更多的机会和挑战，也会有更大的进步和发展。
主板芯片损坏的表现及维修方法
主板芯片损坏的表现及维修方法在电脑的世界里，主板就如同人体的骨架和神经系统，起着至关重要的作用。
而主板上的芯片，更是核心中的核心。
一旦这些芯片出现损坏，电脑可能就会出现各种各样的问题。
那么，如何判断主板芯片是否损坏？损坏后又该如何维修呢？接下来，让我们一起深入了解。
一、主板芯片损坏的表现1、电脑无法开机这是主板芯片损坏最常见的表现之一。
当电源接通后，电脑没有任何反应，电源指示灯不亮，风扇也不转。
这很可能是主板上的电源管理芯片或者南桥芯片出现了故障，导致无法正常供电和启动系统。
2、频繁死机或蓝屏在使用电脑的过程中，如果经常出现死机或者蓝屏的情况，并且排除了软件和系统的问题，那么就有可能是主板芯片的故障。
比如，北桥芯片负责与 CPU、内存和显卡进行数据传输，如果它出现问题，就可能导致系统不稳定，频繁出现死机和蓝屏。
3、系统时间不准确主板上有一个实时时钟芯片，如果这个芯片损坏，电脑的系统时间就会出现错误，无法准确计时，甚至每次开机都会恢复到默认的时间。
4、 USB 接口无法使用如果主板上的 USB 控制芯片损坏，电脑的 USB 接口可能会全部或部分无法正常工作，无法识别外接设备，如 U 盘、鼠标、键盘等。
5、网络连接异常主板上的网络芯片负责电脑的网络连接，如果它出现故障，可能会导致无法连接网络，或者网络连接不稳定，频繁掉线。
6、声音故障音频芯片损坏会导致电脑没有声音输出，或者声音出现杂音、断断续续等问题。
7、显卡性能下降当主板与显卡之间的通信芯片出现问题时，显卡的性能可能无法充分发挥，出现画面卡顿、分辨率无法调整等情况。
二、主板芯片损坏的原因1、过热电脑长时间运行或者散热不良，会导致主板芯片温度过高，从而损坏芯片。
2、静电在进行电脑硬件操作时，如果没有采取防静电措施，静电可能会击穿芯片。
3、电压不稳定电源供应不稳定，过高或过低的电压都可能对主板芯片造成损害。
4、物理损坏在搬运电脑或者安装硬件时，不小心碰撞或者挤压主板，可能会导致芯片引脚断裂或者芯片内部损坏。
酒类资料-IT书籍主板芯片级维修详细教程 精品
电脑维修课程（主板类）一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC保险F,和电感L、晶振X。
Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1。
触发电路2。
时钟电路3。
复位电路4。
I/O芯片5。
CPU供电电路6各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等）BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点SOKET 370的测试点SOCKET423 SOCKET 478SOCKET A 462168线内存DIMM 槽184线DDR内存槽六、主板维修的方法：1 观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7示波器及锁波法8。
诊断卡法9。
BIOS 的烧录和刷新七、常见故障的维修及维修1，不触发2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障10，插槽或插座的故障CPU供电电路的原理及维修触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡，CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。
早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。
初级主板芯片级维修教程
初级主板芯片级维修教程作为计算机硬件的重要组成部分之一，主板中的芯片在计算机运作中具有至关重要的作用。
然而，由于使用时间的久长或者人为因素，主板芯片也会出现故障的情况。
在这种情况下，需要对主板芯片进行维修。
本文将介绍初级主板芯片级维修教程，帮助初学者掌握相关知识，进一步提高计算机维修技能。
一、主板芯片的分类首先，我们需要对主板芯片进行分类，因为不同的芯片类型对应的故障和维修方法不同。
当前市场上常见的主板芯片主要包括以下几种：1.北桥芯片：主要控制CPU、内存、图形加速器等硬件的通信协调工作。
2.南桥芯片：主要控制主板上各接口之间的通信，例如PCI、USB、SATA、声卡等。
3.BIOS芯片：固化了计算机基本输入输出系统，是实现电脑启动的关键芯片。
4.声卡芯片：控制计算机的语音输入输出功能。
5.显卡芯片：负责计算机的图形显示功能。
二、主板芯片的故障原因和处理方法主板芯片的故障原因一般分为硬件故障和软件故障。
1.硬件故障：例如主板相应的芯片失效、温度不适应、组件脱落等原因，芯片会出现不同程度的故障。
2.软件故障：在电脑使用过程中，芯片会不时出现软件故障，例如数据损坏、感染病毒、配置错误等问题。
分别针对这两种故障原因，我们需要采用不同的处理方法。
1.硬件故障处理方法：对于芯片失效原因，一般需要进行主板芯片的更换工作，需先买同样型号的芯片备用。
具体维修步骤如下：(1) 先观察被损坏芯片的版本型号并购买最新的相同类型的芯片。
(2) 关闭电脑，在安全且干燥的地方拆除芯片。
需要注意的是能否拆除的关键是缓慢的拆卸，并且不能用力把芯片拆下来，否则在甩下来时会磨损或打破主板，严重损害主板。
(3) 插入新的芯片：用酒精清洁芯片插槽，缓慢地、轻轻地插入新芯片。
如果无法满足，需要检查芯片插槽是否存在问题。
2.软件故障处理方法：对于软件故障的主板芯片问题，日常的主板保养就显得尤为重要。
在软件故障情况下，我们可以：(1) 更新驱动程序：日常使用电脑的用户都知道，各硬件都需要安装相关的驱动程序以确保其效能。
主板芯片级维修技术资料
主板芯片级维修技术资料主板芯片级维修技术资料随着计算机技术的不断发展与突飞猛进，主板芯片级维修技术已成为电子工程师必备的技能之一。
主板芯片级维修技术是一种高复杂度的技术，需要经过长时间的学习与实践才能掌握。
主板是整个计算机系统中最复杂的一个组件，其内部包含许多芯片和电路板。
芯片是主板中最重要的部分之一，其直接决定了电脑的性能表现和稳定性。
如果在主板芯片级的维修过程中出现了任何问题，都会直接影响电脑的正常工作，甚至导致硬件故障，需要重新修复或更换硬件。
因此，主板芯片级维修技术资料的学习和积累，对于电子工程师来说是至关重要的。
主板芯片级维修的流程主板芯片级维修流程是维修师傅进行主板维修时需要遵循的步骤。
其主要流程包括以下几个方面：1.问题分析：维修师傅需要在开始维修主板之前，对主板出现的问题进行全面系统的检查和分析，确定主板出现的故障位置；2.芯片扫描：维修师傅需要对主板上各个芯片进行一一扫描，对扫描发现的芯片进行标记，方便后续维修工作的进行；3.芯片拆卸：在明确主板上出现故障的芯片之后，需要将该芯片进行拆卸。
在拆卸芯片的过程中，需要注意细节和操作方法，避免二次损伤芯片；4.芯片测试：在芯片拆卸后，需要将芯片进行测试，以确定芯片中具体出现什么问题。
一般可以通过专业工具进行测试，以保证测试的准确性；5.芯片维修：确定芯片出现了具体的问题之后，需要解决芯片的问题。
维修方法有很多种，主要包括焊接、热风吹和冷冻等方法，需要根据实际情况进行选择；6.芯片安装：芯片维修完成后，需要将芯片重新安装到主板上，并进行测试，以保证芯片的稳定性和可靠性。
主板芯片级维修技术资料的学习方法想要成为一名主板芯片级维修高手，需要懂得一些学习方法和技巧。
1.理论知识的学习：在进行实际维修工作之前，需要先学习主板芯片级维修技术的理论知识和基础知识。
包括主板原理图的理解、芯片原理及其运作过程的理解、硬件维修工具的认识等等。
2.实际操作的练习：主板芯片级维修技术需要长时间的实际操作才能掌握。

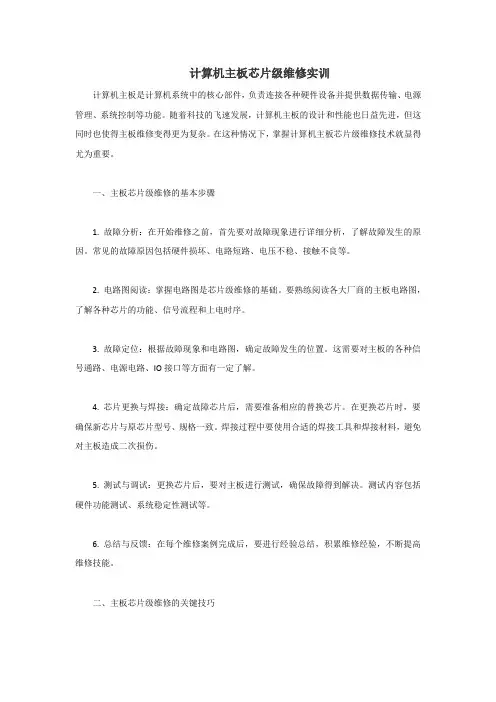

计算机主板芯片级维修实训 pdf
计算机主板芯片级维修实训计算机主板是计算机系统中的核心部件，负责连接各种硬件设备并提供数据传输、电源管理、系统控制等功能。
随着科技的飞速发展，计算机主板的设计和性能也日益先进，但这同时也使得主板维修变得更为复杂。
在这种情况下，掌握计算机主板芯片级维修技术就显得尤为重要。
一、主板芯片级维修的基本步骤1. 故障分析：在开始维修之前，首先要对故障现象进行详细分析，了解故障发生的原因。
常见的故障原因包括硬件损坏、电路短路、电压不稳、接触不良等。
2. 电路图阅读：掌握电路图是芯片级维修的基础。
要熟练阅读各大厂商的主板电路图，了解各种芯片的功能、信号流程和上电时序。
3. 故障定位：根据故障现象和电路图，确定故障发生的位置。
这需要对主板的各种信号通路、电源电路、IO接口等方面有一定了解。
4. 芯片更换与焊接：确定故障芯片后，需要准备相应的替换芯片。
在更换芯片时，要确保新芯片与原芯片型号、规格一致。
焊接过程中要使用合适的焊接工具和焊接材料，避免对主板造成二次损伤。
5. 测试与调试：更换芯片后，要对主板进行测试，确保故障得到解决。
测试内容包括硬件功能测试、系统稳定性测试等。
6. 总结与反馈：在每个维修案例完成后，要进行经验总结，积累维修经验，不断提高维修技能。
二、主板芯片级维修的关键技巧1. 善于利用网络资源：在实际维修过程中，可以借助互联网查找相关资料、电路图和案例分析。
同时，加入维修技术交流群组，与其他维修工程师分享经验和解决问题。
2. 培养观察力和判断力：维修主板时，要仔细观察故障现象，分析故障原因，做到快速、准确地判断问题。
3. 掌握焊接技巧：焊接是芯片级维修的重要环节。
要熟练掌握焊接工具的使用方法，以及如何避免焊接过程中对主板造成损害。
4. 保持良好的工作习惯：在维修过程中，要遵循操作规程，确保自己和设备的安全。
同时，要对维修工具和设备进行定期维护，确保其正常工作。
三、主板芯片级维修的实战案例1. 某台计算机开机无显示，经分析为显卡故障。
H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修
H61系列主板不上电不开机芯⽚级维修教程-电脑主板芯⽚级维修H61主板开机不加电的维修过程1、⽬检不良板看不良板是否有缺件,空焊,短路连锡,PCH板有⽆撞伤,各元器件是否有烧伤,是否错料,芯⽚是否反向及其他接触性及制程问题.2、对不良板进⾏放电操作,例如电池反装.然后量测基本电压阻抗有⽆对地.若有应该先把对地故障先排除.基本电压及VCORE,VTT对地短路,VCORE&VTT与+12V短路皆会导致不上电.3、量测5VDUAL是否有输出.a、量测3VDUAL_PCH是否有3.3V若⽆按下列线路图进⾏维修,3VDUAL_PCH由5VSB通过Q62直接转出,基本不受其他信号影响,这个⽐较好修. 需要注意量测3VDUAL_PCH对地阻抗是否正常.b、量测X2晶振是否起振,频率是否为32.768KHZ,若异按下列线路图进⾏维修這個主要量測的地⽅有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.c.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所⽰：注意量测-RTCRST, -SRTCRST,PCH_DPWROK,DSWVRMEN电压是否正常(⼀般为3.0V—3.3V之间),各信号与PCH之间是否有断线,⼀般量测各信号线之阻抗基本能判断出来。
维修过程中最常见的问题有D2不良,C125&C95被击穿,信号线与PCH之间断线.d.量测PCH是否有发出-DEPSLP信号(⼀般电压为3.3V),在PCH正常的情况下,满⾜1&2&3&条件,PCH基本就能够发出-DEPSLP信号, 维修过程中最常见的问题有PCH不良,信号线断线,及信号线对地短路.e.当-DEPSLP有⾼电平信号后就会通过⼀系列晶体管逻辑输出5VDUAL,如下列线路图所⽰圖1圖2圖3圖4圖51.5VDUAL上电前由5VSB通过Q69转出,上电后5VDUAL由VCC通过Q53转出,其中Q69为P沟道MOS管(栅机第3pin为低电平时源机和漏极导通)、Q53为N沟道MOS管(栅机第3pin为⾼电平时源机和漏极导通) 如图2所⽰上电前5VDUAL时序:-DEPSLP(H) > 5VL_EN(L) > P_EN(L) > 5VDUAL(H).其中H代表⾼电平、L代表低电平.维修过程中遇到的特殊现象:1.图2中R405缺件、可正常开机、进不了WIN7、此R405缺件导致5Vdual 不论上电前还是上电后均由5VSB供给、5VSB可提供功率⽐VCC⼩很多、所以R405缺件导致主板5VDUAL供电不⾜。
主板芯片损坏的表现及维修方法
主板芯片损坏的表现及维修方法在电脑的众多硬件中，主板扮演着至关重要的角色，就如同一个复杂系统的中枢神经。
而主板上的芯片一旦出现损坏，将会给电脑的正常运行带来诸多问题。
接下来，让我们深入了解一下主板芯片损坏的表现以及相应的维修方法。
主板芯片损坏的表现多种多样，以下是一些常见的情况：电脑频繁死机或重启。
这是比较明显的一个症状，如果主板芯片出现故障，可能会导致系统运行不稳定，频繁出现死机或者自动重启的现象。
有时候，电脑在运行特定程序或者进行高强度任务时，这种情况会更加频繁地发生。
系统无法启动。
当主板芯片损坏严重时，电脑可能完全无法启动。
开机后，可能没有任何反应，电源指示灯亮着，但屏幕始终黑屏，没有任何显示信息。
性能明显下降。
即使电脑能够正常启动和运行，也可能会出现性能大幅下降的情况。
例如，程序运行缓慢、响应迟钝，多任务处理能力变差等。
硬件设备无法识别。
主板芯片负责管理和协调各种硬件设备，如果芯片出现问题，可能会导致某些硬件设备无法被电脑识别，比如 USB 设备、硬盘、显卡等。
出现异常的错误提示。
在电脑的使用过程中，可能会突然弹出一些与主板相关的错误提示信息，或者在系统日志中记录下一些异常的错误代码。
温度异常升高。
芯片损坏有时会导致电流异常，从而引起局部温度异常升高。
如果感觉到电脑主板区域明显过热，这可能是一个潜在的问题信号。
接下来，我们探讨一下主板芯片的维修方法。
需要注意的是，主板芯片的维修需要一定的专业知识和技能，对于普通用户来说，可能具有一定的难度。
首先，如果是芯片的轻微损坏，例如一些小的电路故障或者焊点松动，可以尝试进行补焊。
这需要使用专业的焊接工具，如电烙铁，并且要具备一定的焊接技巧，确保焊接点牢固、无短路。
对于芯片的短路或断路问题，可以通过使用专业的电路检测仪器，如万用表，来检测电路的通断情况。
找到故障点后，进行相应的修复或更换损坏的线路。
如果是芯片本身出现了严重的物理损坏，比如芯片破裂、烧毁等，通常需要更换新的芯片。
浅谈维修主板芯片级故障
浅谈维修主板芯片级故障[摘要]：开机电路是电脑主板中重要的电路之一，而主板的开关机按键动作比较频繁，因此开机电路的故障率变得比较高，它控制着主板正常开机工作，当开机电路出现故障时，将会导致整个电脑主板无法工作。
[关键词]：无法加电；自动关机；一、开机电路故障维修故障分析：造成这种故障的原因主要有两个方面，一个是主板开机电路故障，一个是主板CPU供电电路或时钟电路和复位电路故障。
检测和处理方法如下：（1）检查主板中元器件是否完好，比如有没有出现烧黑、爆裂的元器件，如有将其更换，再进行检测。
如果没有，为主板通电。
（2）检查CPU供电电路、时钟电路和复位电路是否有故障；如果能开机则是开机电路的故障。
（3）检测CMOS电池是否有电，方法是用万用表调档至电压20的量程，用黑色表笔接地，红色表笔接电池正极，测量电池是否有电，或电压是否正常（正常为2.6V-3.3V）。
（4）如果电池正常，再检查CMOS跳线是否正确。
正常情况下，CMOS跳线应插在“Normal”标识设置上。
（5）如果CMOS跳线正确，接着用万用表电压档测量主板开关针有无3.3V或5V电压。
如果没有，则通过跑电路检查电源开关针到电源插座间所连接的元器件。
如果连接的元器件损坏，将其更换。
（6）如果电源开关针正常，需要测量实时晶振是否起振。
起振电压一般为0.5V-1.6V。
如果没有就要更换晶振和其旁边的滤波电容。
（7）晶振正常，下面就接着用跑线路的方法测量电源开关到南桥或者I/O 芯片之间是否有低电压输入。
如果没有，一般是南桥或I/O芯片之间的门电路或三极管损坏。
如果有低电压输入到南桥或I/O芯片，接着测量ATX电源绿线到南桥或I/O芯片之间是否有低电压输入。
如果没有则是ATX电源连接南桥或I/O芯片之间的元器件有损坏，检查将其换掉。
（8）如果上述都无故障，则是南桥或I/O芯片损坏，将其换掉开机电路是主板电路中最容易出现故障的一个电路。
二、CPU供电电路检修与维修CPU供电电路有故障可能会引起电脑死机或不能开机，使用主板诊断卡对主板进行检测时，如果主板诊断卡数码管显示“00”，这时就要怀疑主板CPU供电电路有故障。
H61系列主板不上电不开机芯片级维修教程-电脑主板芯片级维修 (2)
H61系列不上電維修步驟1.目檢不良板看不良板是否有缺件,空焊,短路連錫,PCH板有無撞傷,各元器件是否有燒傷,是否錯料,芯片是否反向及其他接觸性及製程問題.2.對不良板進行放電操作,例如電池反裝.然後量測基本電壓阻抗有無對地.若有應該先把對地故障先排除.基本電壓及VCORE,VTT對地短路,VCORE&VTT 與+12V短路皆會導致不上電.3.量測5VDUAL是否有輸出.1.量測3VDUAL_PCH是否有3.3V若無按下列線路圖進行維修, 3VDUAL_PCH由5VSB通過Q62直接轉出,基本不受其他信號影響,這個比較好修. 需要注意量測3VDUAL_PCH對地阻抗是否正常.2.量測X2晶振是否起振,頻率是否為32.768KHZ,若異常,按下列線路圖進行維修這個主要量測的地方有:R243阻值是否為10MOHM,C99&C98是否不良或被擊穿,晶振是否不良,Y1&Y2與PCH之間是否斷線.注意需量測Y1&Y2對地阻抗是否正常.3.量測PCH RTC模塊各信號電壓是否正常,如以下線路圖所示：注意量測-RTCRST, -SRTCRST,PCH_DPWROK，DSWVRMEN電壓是否正常（一般為3.0V—3.3V之間）,各信號與PCH之間是否有斷線,一般量測各信號線之阻抗基本能判斷出來。
維修過程中最常見的問題有D2不良,C125&C95被擊穿,信號線與PCH之間斷線.4.量測PCH是否有發出-DEPSLP信號（一般電壓為3.3V）,在PCH正常的情況下,滿足1&2&3&條件,PCH基本就能夠發出-DEPSLP信號, 維修過程中最常見的問題有PCH不良,信號線斷線,及信號線對地短路.5.當-DEPSLP有高電平信號後就會通過一系列電晶體邏輯輸出5VDUAL,如下列線路圖所示圖1圖2圖3圖4圖55VDUAL上電前由5VSB通過Q69轉出,上電後5VDUAL由VCC通過Q53轉出,其中Q69為P溝道MOS管(柵機第3pin為低電平時源機和漏極導通),Q53為N溝道MOS 管（柵機第3pin為高電平時源機和漏極導通）,如圖2所示上電前5VDUAL時序: -DEPSLP(H)> 5VL_EN(L) >P_EN(L)>5VDUAL(H).其中H代表高電平,L代表低電平.維修過程中遇到的特殊現象：1.圖2中R405缺件,可正常開機,進不了WIN7,此R405缺件導致5Vdual不論上電前還是上電後均由5VSB供給,5VSB可提供功率比VCC小很多,所以R405缺件導致主板5VDUAL供電不足. 2.圖2中R411缺件，不良現象為用万用表量測時Q69第1腳電壓慢慢降低而5Vdual 電壓慢慢升高,當5Vdual達到一定值之後觸發后可正常上電開機.3. 5VDUAL阻抗偏低很多時5VDUAL從5V一直慢慢降低.4. 主板上控制5VDUAL輸出的信號主要為-depslp信號.4.5Vdual 有輸出後5V一方面給外設供電,一方面通過Q66轉換成3VDUAL,3VDUAL再直接轉出-RSMRST信號發往PCH.如下圖所示從圖中可以看出5VDUAL>3VDUAL>-RSMRST都是一個非常簡單邏輯性強的過程,如果哪一環節出了問題,基本能很快判定故障所在.案例分析：一不良板不上電,風扇免免強強轉一下就停了,待機電壓和阻抗一切都正常.細心觀察發現3VDUAL上電前電壓為3.3V上電的瞬間突然跳變為3.25V,一般3VDUAL,5VDUAL 電壓都會穩定不變的,此板很明顯為3VDUAL功率不足,更換Q66後,主板可正常上電開機修復OK.5.另一方面3VDUAL_PCH通過電晶體邏輯轉換出PCH_DPWROK信號,從下圖可以看出這一信號在3VDUAL_PCH有輸出後就邏輯轉換出PCH_DPWROK信號輸入至PCH.維修過程中容易遇到的情況有C124 C93被擊穿,Q34及Q35不良.6.PCH滿足一系列條件後會發出-SLP_S3&–S4_S5信號至SIO的102pin&108pin，-SLP_S3&–S4_S5信號在主板上起著至關重要的作用.注意如果遇到主板PCH滿足一系列條件且-SLP_S3&–S4_S5信號對地阻抗正常情況下並沒有發出-SLP_S3&–S4_S5信號,此時別急著干PCH,有些主板上電前PCH 不會發出-SLP_S3&–S4_S5信號至SIO,但是上電後一定會發出.如圖6所示：-SLP_S3信號邏輯輸出了4個至關重要電壓的使能信號,-SLP_S3信號沒有高電平輸出的話這4個電壓全部要被拉為低電平.如圖7所示：-SLP_S3&–S4_S5信號同時邏輯輸出DDR_EN信號,-SLP_S3&–S4_S5信號哪個沒加到都會導致主板無DDR電壓輸出.在維修中需要注意：1.這兩個信號在主板上布线太長容易造成斷線.2.這兩個信號如果阻抗偏低很多的話會造成不上電,一般是所接濾波電容被擊穿,PCH不良或BGA短路造成.圖6圖77.當觸發CASEOPEN時,SIO第106pin會收到一個低電平信號,caseopen原理為如下圖F_PANEL中第6pin與第8pin短路,只要短路時間大於3ms主板就會上電,從下圖可以看出-PWRBTSW觸發前由3VDUAL_PCH拉為高電平,觸發時低電平信號直接灌輸至-PWRBTSW信號.在維修中注意ESD17缺件不影響上電,但是不能重啟,且ESD17容易被靜電擊穿.8.SIO收到-PWRBTSW低電平信號后便會發出PWRBTSW高電平（3.3V）觸發前雖然有3VDUAL_PCH通過電阻R140給PWRBTSW信號供電但是該信號被SIO 默認為低電平,SIO是一塊可供編程的芯片,像比較熟悉89C51芯片一樣,裏面都燒錄了程序,通過編程可以對某些引腳進行位定義.當SIO收到-PWRBTSW低電平信號后沒有發出PWRBTSW高電平信號,不要急著干SIO應該先量測SIO供電IT_VCCH是否為3.3V, IT_VCCH是直接由3VDUAL供給的.若供電正常,應量測SIO每個引腳的阻抗是否有對地,短路,空焊等異常.9.當PCH收到PWRBTSW高電平信號後SIO會同時把107pin –PSON信號拉為低電平-PSON由5V變為低電平後ATX開始供電。
初级主板芯片级维修教程
初级主板芯片级维修教程初级主板芯片级维修教程对于电脑维修工程师来说，主板维修是一项非常重要的工作，而主板芯片级维修更是其中的一个重要环节。
由于主板芯片级维修的难度和繁琐程度比较高，因此需要维修人员有一定的专业知识和实践经验。
本文将对初级主板芯片级维修教程进行详细介绍。
一、维修工具准备在进行主板芯片级维修前，需要准备工具和材料如下：1. 复印纸或笔记本：记录维修过程中的问题和解决方法。
2. 直流电源：用于给主板供电。
3. 数字万用表：用于测试电路板上各组件的电压、电流等参数。
4. 飞线细铜丝：用于连接芯片需要检测的引脚上。
5. 高温电烙铁：用于逐一弄明芯片的焊点。
6. 挑针：用于去除主板上的焊渣、接线缝隙等杂物。
7. 焊锡线和助熔剂：用于焊接芯片。
二、主板芯片级维修技术主板芯片级维修涉及到多种不同的技术，这里简单介绍几种重要的维修技术。
1. 主板电源电路维修：这是主板最基本的维修工作。
维修步骤包括检查电极、修补电源电路、修补电容器等。
2. 主板信号电路维修：信号电路由芯片组成，维修步骤包括检查芯片、检查电容电感器和电阻器的三极元件等。
3. 主板BIOS维修：BIOS固件是电脑启动程序和系统设置的关键，维修过程包括BIOS刷新、弃坑修和BIOS芯片更换等。
4. 主板芯片维修：对于芯片损坏或者出现问题，需要进行芯片维修或替换。
维修步骤包括查找芯片的使用手册，了解芯片功能，通过读写保护或者逐一测试每个引脚，最后用新的芯片或自己制作的替代芯片进行更换。
三、主板芯片级维修注意事项在进行主板芯片级维修之前，要注意以下几点。
1. 充分了解维修目标。
在开始维修之前，需要了解维修目标的具体情况，比如型号、故障情况等。
2. 保持稳定的操作环境。
在进行维修过程中，要确保附近没有电磁干扰源，保持操作环境稳定，避免紧张的情况带来的错误。
3. 及时收集维修过程中的问题和解决方法。
在进行维修过程中，需要及时记录问题和解决方案，以便日后查阅和参考。
计算机芯片级维修实训系列五
计算机芯片级维修实训系列五在计算机维修领域，芯片级维修是一项重要的技术，专门用于修复电子设备上的芯片故障。
本文将介绍芯片级维修的基本概念、操作流程以及常见的芯片故障处理方法。
一、芯片级维修概述芯片级维修是指通过对电子设备芯片进行检测、分析和修复，解决设备故障的一种技术。
相比传统的板级维修，芯片级维修更加精细和复杂，需要专业的技术和设备支持。
芯片级维修可以应用于各种电子设备，包括计算机、手机、平板电脑等。
通过对芯片进行修复，可以提高设备的性能和稳定性，延长设备的使用寿命。
二、芯片级维修操作流程1. 检测和分析首先，需要对设备进行仔细的检测和分析，确定芯片是否存在故障。
这包括对设备进行外观检查、电路测试和信号分析等步骤。
通过这些步骤，可以确定芯片所在位置，并初步判断可能的故障原因。
2. 芯片拆卸在确定故障芯片后，需要将其拆卸出来，以便进一步进行检测和修复。
芯片的拆卸需要谨慎操作，避免对芯片和周围电路造成损坏。
3. 芯片测试和修复拆卸后的芯片需要进行测试，以确定具体故障点和范围。
常用的芯片测试方法包括热故障测试、电流测试和信号分析等。
通过这些测试，可以找到芯片中存在的问题，并进行相应的修复。
修复芯片的具体方法根据故障的不同而异，可能涉及到焊接、替换元件或修复电路等操作。
在进行修复时，需要根据芯片的技术规格和维修手册进行操作，确保修复过程的准确性和有效性。
4. 芯片安装与测试修复完成后，需要将芯片重新安装到设备中，并进行测试验证。
测试可以包括功能测试、性能测试和稳定性测试等。
通过这些测试，可以确保修复后的芯片功能正常，并且设备的性能和稳定性得到提升。
三、常见的芯片故障处理方法1. 焊接故障处理焊接故障是芯片常见的故障之一，主要由焊接材料老化、焊接接触不良等原因引起。
处理方法包括重新焊接故障点、加强焊接接触等。
2. 元件替换当芯片中的某个元件发生故障时，可以通过替换故障元件的方式进行修复。
这需要根据芯片技术规格和维修手册，选择合适的元件进行替换。
芯片级主板维修经典案例教学内容
第一节维修步骤BFT维修的基本步骤与ICT/ATE维修步骤基本相同，只是分析过程，使用的维修工具和分析手法更多更复杂。
一、了解不良状况主板不良故障一般分为三类：关键性故障，是指主板出现严重故障，未能完成POST过程，不能给出任何提示，表现为无影、无声甚至无法开机上电等。
一般性故障，是指主板部分功能异常，但不引起主板致命性故障，一般在测试过程中会给出错误提示，表现为某外设或内部部件测试Fail。
除此之外的第三类故障能够完成POST，但运行或测试过程中出现无法给出提示的故障，表现为无法进入系统、中途文件机、中途断电、测试异常、显示画面异常等。
根据不良状况区分其类型做出相应分析动作。
二、确认不良现象利用维修工具，模拟测试环境，对主板进行测试与分析判断其不良现象与想象描述是否吻合，确认其真正不良现象。
只有在确认其真正不良现象才有利于正确的分析和判断不良故障。
同时在此步骤中排除误测现象。
注意，确认误测必须反复测试，同时要完全模拟BFT测试环境。
三、分析故障原因分析故障原因是整个维修过程中的重点和难点，确认不良现象后利用测试测量工具设备根据主板维修的技能知识以及维修方法经验找出故障原因。
四、维修这里指对故障原因做出处理，如更换不良元件，Rework不良焊接，刷新记录、修补线路等。
五、维修确认指对维修后的主板从外观到功能的一个全面检测，以确认维修OK且未引起其它不良现象。
第二节维修基本方法主板不良故障现象很多，针对不同的不良现象，维修思路和方法各不相同。
但一些基本的维修思路和方法经常用到，列举如下：一、观察法观察法是一个最基本、最直接，而且在些不良现象时最有效的一种方法。
这里的观察法不仅仅是指对主板外观的检查，还有测试过程中对测试画面、测试设备、诊断工具的异常观察。
观察法主要用在：1 了解不良状况后针对不良相关部位重点检查如元件表面有无损害、焊接是否不良、有无断线、接口弹片是否变形、插件引脚是否异常等。
2 加电过程中元件是否发热、Debug诊断卡指示灯/代码是否正常。
主板芯片级维修
跑线的时候：找到一个点后，比如在底层，首先用一只表笔点主底层的那个点，然后翻动主板，用另外一只表笔找底层的那个点，找到后，记住，这时便可拿出底层的表笔了。
7：加显卡加显示器能否点亮如果主板能够开机，而没有显示；则测CPU的四大工作条件（供电，时钟，复位，PG），如果都正常，则加上CPU看代码。
如果跑C1，则证明CPU已经工作了。
测量场管的好坏：万用表打到蜂鸣档，如果显示的数值在10以下，则证明烧坏（短路）CPU有两个时钟，只有两个时钟相同（相差要很小），才表示正常维修顺序：首先上诊断卡，和假负载，看ATX电源的供电，如果供电正常，则通过万用表测假负载的（主供电，时钟，复位和PG），如果这CPU工作的四大条件都满足的话，则上CPG进行测试，安装好CPU后，通过诊断卡看上面的代码，是否正常，如果显示E1等，表示正常的话，就可以装内存条进行测试了。
如果显示85等正常的话，则可以加入显卡进行测试了。
如果代码跑完，显示器正常。
则可以装上键盘和鼠标，看是否可以进入CMOS设置。
如果正常的话。
则可以装上硬盘，装入系统了。
1：常见问题是场管击穿，芯片短路，烧坏等。
首先是排除短路，再往下修。
2：不开机故障是：ATX电源能供电，但是CPU不运转。
3：测CPU的四大工作条件4：CPU时钟电压有如下：1.1-1.6：1.1-1.6左右；0.4左右：0.4左右5：通过诊断卡看PCI的复位有没有，通过万用表测试假负载上面有没有复位信号6：PG(电源好信号)-CPU电源供电正常如果以上四个条件都满足的话：CPU工作，并且发热发烫…7：如果测试卡显示00，则证明CPU没有工作；叫做测试点正常CPU不工作故障8：如果显示C1等，表示不过内存故障9：如果显示25等，表示已经检测通过了内存，不过显卡10：如果显卡检测过了，会显示13等亮机代码，对地打阻：红表笔接地，黑表笔去移动链接要打阻的点以IO芯片为主的开机电路图：技嘉主板开机电路图：其中：当开机或者待机的时候，CMOS电池不供电/工作，其中，南桥给32.768KHZ的晶振提供电压，晶振通过另外一个脚输出32.768KHZ的频率给南桥，提供走时等频率。
初级主板芯片级维修教程
第一讲主板芯片级专业的一个根底，对电子电路，有必然的认识，如二级管、三级管、电阻，电容、场效应管、门电路、好坏判断，型号识别、代换原那么、底子的单元电路。
主板布局，主板分为4层板，6层板，8层板。
6、8层板它用在效劳器上，4层、6层、8层板主要在主板信号线和供电线的不同，这个电脑主板是由PCB制成的印刷电路，它是由几层塑脂胶粘合在一起，内部采用的是铜波走线，一般的PCB有4层板，如P4主板，上下层走的信号层，中间一层走的是供电，一层地线。
在主板上密密麻麻细线是信号，板子的后面细细线也信号线，比信号线稍粗的线，是供电线，供电线和地线一般走在夹层板，也就是说在主板的上下是看不到这个粗线的，这就是因为个别供电线是放在这板的两面，为了便利对信号作出点窜，好的主板线路板有6层板，这种的主板的信号线之间相距较远的距离可以防止电磁干扰，6层可能有三个和四个信号层，一个接地，一个或两个电源层，用来提供足够的动力，为使系统能正常工作信号线的部局和长度是至关重要的因素，它设置的忠指尽量防止由于信号干扰成造成信号掉真，市面上比较流行主板如华硕、华擎、Intel主板都长短常好的主板，相对造比较高，像杂牌主板它造价比较低，所以信号与信号之间彼此干扰比较大，那其就决定好主板性能更加不变，坏的主板都或多或少的映应系统的工作。
第一CPU认识认识一下主板上个个的元件，以P4主板来认识一下主板上的个个元件器，第一个CPU插座，主要分为，〔Socket7〕它是安装P55C、P54C.84G 的CPU，还有PGS78安装Intel公司的出产的P4的CPU的。
第二个芯片组主板上的芯片，北桥芯片和南桥芯片，它是主板的心脏，芯片组它决定了这块主板的功能，像常称的810主板，指的就是北桥芯片上所标识的北桥芯片型号〔BIOS的型号〕，如Intel公司的845，915的芯片，一般它们标识在北桥芯片上，芯片组的出产厂家有美国的Intel，台湾的威胜，〔赛S〕，芯片组是由北桥和南桥，北桥是芯片组中起着主导作用的一个芯片，也就是这个大型的集成电路，芯片组的名称都是以北桥名称定名，它是一个大型的集成电路，它主要是负责CPU、内存、显卡等高速运行的设备的数据转输，北桥芯片主要是办理高速运行的设备，接不雅的可以看到密密麻麻的数据线办理周边的设备的，在主板的背面还可以看到密密麻麻的信号线从北桥连接CPU，连接CPU插座，连接内存，还有显卡〔AGP〕它在这里起到非常重要的作用，还有北桥芯片来决定，主板安装什么类型的CPU，上什么样的内存，安装什么显卡都有是由北桥芯来决定。
浅谈维修主板芯片级故障
千里之行，始于足下。
浅谈维修主板芯片级故障在电子设备中，主板是整个设备的核心，负责控制和运行各个部件。
而主板芯片则是主板的核心组成部分，负责处理和传输电信号以及控制各个硬件组件的工作。
然而，由于各种原因，主板芯片可能会出现故障，导致设备无法正常工作。
下面，我将简要介绍维修主板芯片级故障的一些方法和注意事项。
首先，判断主板芯片的故障原因是非常重要的。
主板故障可能来自于多个方面，包括硬件部件损坏、电源供应不足、操作系统错误等。
如果确定是主板芯片故障，就需要进一步分析故障的具体原因。
可以通过检查主板上是否有物理损坏，例如焊点松动、堵塞等，来判断芯片是否有故障。
此外，还可以通过软件工具来检测主板的工作状态，例如使用电子测试仪、运行自检程序等。
一旦确定主板芯片故障，接下来就需要进行修复。
在进行主板芯片级维修之前，必须充分了解维修的技术和知识，并具备相应的修复工具。
维修主板芯片需要使用专门的焊接工具，以及懂得使用它们的技巧。
在维修过程中，应保持手部和设备清洁，避免静电干扰。
需要注意的是，维修主板芯片是一项复杂的工作，需要一定的经验和技术。
对于没有相关经验的人来说，不建议自行进行维修，以免造成更严重的损坏。
应该选择专业的电子维修人员或技术服务人员进行修复。
此外，维修主板芯片还需要注意一些细节。
例如在拆卸和安装过程中要小心，以免造成不必要的损坏。
还需要备好相应的替换芯片，确保质量可靠。
修复完成后，需要进行必要的测试和监测，以确保主板芯片工作正常。
第1页/共2页锲而不舍，金石可镂。
总之，维修主板芯片级故障需要一定的专业知识和技术。
对于非专业人员来说，建议寻求专业的技术支持。
正确维修主板芯片可以有效地修复设备故障，延长设备的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑维修课程（主板类）一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC保险F,和电感L、晶振X。
Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1。
触发电路2。
时钟电路3。
复位电路4。
I/O芯片5。
CPU供电电路6各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等）BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点SOKET 370的测试点SOCKET423 SOCKET 478SOCKET A 462168线内存DIMM 槽184线DDR内存槽六、主板维修的方法：1 观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7示波器及锁波法8。
诊断卡法9。
BIOS 的烧录和刷新七、常见故障的维修及维修1，不触发2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障10，插槽或插座的故障CPU供电电路的原理及维修触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡，CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。
早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。
南桥：主管低速设备，它的引脚连向PCI槽和ISA槽北桥：主管高速设备，主要是控制内存与CPU的通讯及AGP功能。
引脚连向CPU和内存及AGP槽。
芯片组的功能：南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。
功能如下：1)PCI、ISA与IDE之间的通道。
2)PS/2鼠标控制。
（间接属南桥管理，直接属I/O管理）3)KB控制（keyboard）。
(键盘)4)USB控制。
（通用串行总线）5)SYSTEM CLOCK系统时钟控制。
6)I/O芯片控制。
7)ISA总线。
8)IRQ控制。
（中断请求）9)DMA控制。
（直接存取）10)RTC控制。
北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。
掌控项目多为高速设备，如：CPU、Host Bus。
后期主板北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。
②Cache控制。
③AGP控制（图形加速端口）④PCI总线的控制。
⑤CPU与外设之间的交流。
⑥支持内存的种类及最大容量的控制。
（标示出主板的档次）I/O芯片input/output，（局部I/O）。
I/O芯片管理：①LPI（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）COM口控制芯片：75232 主板上唯一的一个用±12V电源芯片。
BIOS：基本输入输出系统。
（Basic Input Output System）主要负责软件、硬件的连接。
既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS编写厂家（Compaq、IBM、Asus等）的信息。
属只读可编程存储器，内部固化的程序不会因掉电而丢掉。
BIOS的功用：①提供CMOS设置的程序，进行各硬件的设置及主板的特殊功能设定。
②系统配置的分析（CPU的种类，内存的容量等）。
③提供（POST）（开机自检）④载入操作系统（98、NT、UNIX等）⑤提供中断服务程序。
：BOIS：控制管理着电脑开机自检过程，反馈回诸如系统安装的设备类型，数量等信息，是电脑必不可少的初始化程序。
BIOS功用：①BIOS中断服务程序，②BIOS系统设置程序，③上电自检，④BIOS系统启动、自举程序。
BIOS自检流程：1、首先检CPU，一切正常都是建立在CPU正常的基础上。
2、检查BIOS，若BIOS本身有问题，自检是毫无意义的。
3、检查KEYBOARD控制芯片。
4、检查第一个别16KB的RAM。
5、检查定时/计数器皿8253和DMA控制器。
6、检查中断控制器8259A和显示器。
7、检查软盘和硬盘（有显后）、有提示。
8、检查打印适配设备和异步通信设备。
BOIS的容量：1M 29EE%--1000;2M 020 002 2000-11-2327,28,29系列1M，2MINTEL 的82801，82802等WINDOND ，SST ATMEL 等，新式主板大部分采用方型BIOS，与长形的区别在以后将要有介绍。
主要不同在于它有四根AD线，有时钟线和复位线，没有单独的地址和数据线。
而且它是与PCI并联。
有3。
3V 和5V供电，不能互换。
RTC：实时时钟（CMOS、RAM）互补金属氧化半导体。
①属存储器的一种，用于储存CMOS设置的信息。
②只需2.2v电压即可维持其内部资料不丢失。
③工作方式：开关机都有电源供应。
与南桥IC相连的小晶振为RTC的标志，真正RTC电路在南桥内部，频率是32768HZ 时钟发生器(ic+晶振)与晶振14．318MHZ相连的IC。
晶振是一个很稳定的电容。
集成时钟发生器，时钟分频器。
作用：为各总线、芯片、CPU提供一个固定的匹配的时钟信号工作频率。
工作方式：晶振14.318提供14.318Ｍ的频率给分频器主机电源盒或主板电源部分提供3.3Ｖ或2.5Ｖ时钟发生器分频、放大各总线（包括PCI、ISA、AGP、内存槽等）和各芯片（包括南桥、北桥、Ｉ/Ｏ等）。
常见元件的代号SB：南桥NB：北桥CPU：中央处理器RTC：实时时钟R：电阻（RP、RN）F：保险C：电容L：电感Q：三极管D：二极管U 或V：IC芯片门电路：（参照30页内容）数字电路、逻辑电路。
（在主板上主要跟电源触发和复位电路有关，244，245是缓冲器）所谓逻辑，就是一定的规律性，或者是一定的因果关系。
０表示事物不发生或条件不具备（０～１Ｖ）。
１表示事物发生或条件具备（３～５Ｖ）。
能完成逻辑运算的电路为逻辑电路或数字电路。
非门：Ｙ＝A 或门：Ｙ＝Ａ＋Ｂ与门：Ｙ＝Ａ·Ｂ或非门：Ｙ＝Ａ＋Ｂ与非门：Ｙ＝Ａ·Ｂ异或门：Ｙ＝Ａ·Ｂ＋Ａ·Ｂ与异或门：Ｙ＝Ａ·Ｂ＋Ｃ·Ｄ74系列：7404 244 74245 7414 741387432 7405 7406 7408 74097400 7403 7431特殊芯片温控芯片：1、LM 75 76 78 79LM 75负责CPU温度LM 75负责电压CPU风扇转速及主板温度。
2、S：S5597/5595，内速温控功能。
3、WINBOLD系列：83781B 温度监控芯片83782B 温度监控芯片83783B 温度监控芯片支持6MA33/66芯片4、支持DMAG/33的芯片，技——BX—2000+PROMISE PPC20262支持PMA66。
5、防伪芯片：ASUS系列多是: AS9912F等*SP串口速度＜并口速度PP＜USB速度二CPU插座（SOKET）与插槽（SLOT）由CPU 插座与插槽看主板的档次SOKET3 486SOKET4 586 PENTINMU60/66 两种586 CPUSOKET5 586 支持P54、K5、CYRIX6X86SOKET7 586 全面支持P54、P55（MMX）SOKET8 686 只能安装PENTIUM PRO类CPUSLOT PⅡSOKET370 PⅢSLOT A 支持K7 支持AMD类CPUSOKETA （462）：K7支持AMD类CPUSOCKET 423 SOCKET 478三主板芯片组由芯片组看主板的档次430LX 支持PENTIUM430NX 支持PENTIUM430FX 支持P54芯片组，南北内存控制器（双片）430HX 支持P54&P55类CPU（芯片组，双片装）北桥：BGA封装430UX 支持P54&P55在HX基础对多媒体（MMX）作优化和精简。
430TX 全面支持PENTIUM、MMX及P54类CPU。
440FX 支持PENTIUM、PRO（SOKET8）+ 440LX 支持CELERON、PⅡ类CPU不超过350440BX 支持CELERON、PⅡ、PⅢ类CPU，稳定，速度较快。
支持100外频。
SOKET370 PⅢ支持CELERON Ⅰ、CELERONⅡ、PⅢSOKET423 支持P4SOKET478 支持P4440EX 是LX的简化版，主要针对低端市场，支持CELERON。
810E 集成intel 724显卡和AC97声卡，主要支持CELERONⅠ代，CELERONⅡ，PⅢ等，支持100外频，可超至于133外频。
815E 集成intel724显卡和AC97声卡，主要支持CELERONⅠ代，CELERONⅡ，PⅢ等，支持133外频，可超至于150外频。
815EP 集成AC97声卡，主要支持CELERONⅠ代，CELERONⅡ，PⅢ等，支持133外频，可超至于150外频。
i845、i850 支持P4.部分芯片组性能指标-四总线的分类:◆总线相对于CPU或其它芯片的位置可分为1)内部总线：在ＣＰＵ内部，寄存器之间和算术逻辑部件ＡＬＵ与控制部件之间传输数据所用的总线。
2)外部总线：是指ＣＰＵ与内存ＲＡＭ、ＲＯＭ和输入／输出设备接口之间进行通讯的通路。
◆按总线功能来划分又可分为：1)地址总线：地址总线用来传送地址信息2)数据总线：数据总线用来传送数据信息3)控制总线：控制总线用来传送各种控制信号◆计算机的总线按其功用来划分主要有1)系统总线：ISA（AT）标准，MCA，EISA，VESA，PCI，AGP2)局部总线：VESA Local Bus PCI总线决定总线性能的主要有总线时钟频率，总线宽度，它们的计算公式为：传输速率＝总线时钟频率X总线宽度/8。
主板架构图2（P2.P3.P4主板）ISA 总线：为16位系统总线，ISA 槽有98个脚，数据线有16条，地址线有27条，其余为控制信号线，接地线，电源线和时钟。
其工作频率为8MHz,数据传输速率为16MB/s.ISA 总线（顶视图）备注：1. Reset ：复位，开机瞬间低→高→低。
