车间5S目视化划线执行标准(标识)
车间5S目视化执行标准(划线)
目视管理
100mm 150mm
生产区域
待加工
已加工
进料
通道
出料
3、各区域线的大小以摆放物品大小而定，物品
摆放与区域线距离为：30mm≤距离≤50mm；
4、区域线四角可以为直角过渡；
效果展示
目视管理
废品、化学品、 危险品
清洁用品、垃圾 存放区
A16.车辆定位线
目的
让所有人员熟悉物品摆放的区域线体颜色、规 格，使现场物品类别清晰
对象 运料小车
四周边框按照一般区域线画制原则来画，小 车出入端需画箭头表示方向，具体规格如右 标准 图所示4；
效果展示
目视管理
A07.工字柱警示标识
目的 对于不靠墙的柱子进行警示
对象 危险部位
1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。 3、斑马线可以45度倾斜也可以与柱子垂直。
标准
15cm
效果展示
目视管理
1.5米 地面
A08.圆型柱子警示标识
目的 对于不靠墙的柱子进行警示 对象 危险部位
效果展示
25mm
25mm
目视管理
A、红色消防管道上使用
150mm
道路黄国标Y07
B、其它管道上使用
150mm
消防红国标R03
C、管道标识
天然气 宋体 80#
A04. 车间主干道标识线
目的
为了保护墙面与设备，区分人与车辆的通行， 培养员工按道路通行的习惯
对象 车间内部有车辆往来的通道
1适合于车间主通道，副通道 1）线宽：120mm；材料：油漆；颜色：黄色；
区域线四角可以为直角过渡；
效果展示
5S管理目视化标准(试行)
标准示意图片
办公室区域目视化标准
1.文件柜的标识方法
目的
文件柜标识，查找物品方便、 节省时间。
1.规格B8（88*62mm），采用B8 的硬胶套，内部放置彩色标识， 或不干胶贴直接粘贴；
标准 2.标识卡张贴在文件柜的右上 角或左上角，部门内统一;
3. 柜 内 物 品 填 写 根 据 整 顿 后 实 际情况填写，方便查找。
以路牙宽度为单位 道路两侧路牙
10—20mm
办公室以及生产场所操作台面一般物品定位、试 验室及化验室仪器等
5
•线型标准
现场规划确定
100mm
图例
A
0mm1
线宽 颜色
（A）
适用范围
黄色 黄色 红色
100mm
大型设备、主通道、大 型生产车间及大型仓 库的主通道
50mm
中小型设备、次通道、 中小型仓库和小型房 间的主通道、货架、一 般物品、可移动物品、 清扫工具等
5S管理目视化标准(试行）
1
目视化： 现场目视化是利用形象直观而又色彩适
宜的各种视觉感知信息来组织现场生产活动， 达到提高工作效率的一种管理手段，也是一 种利用视觉来进行管理的科学方法。
本目视化执行标准结合利达现场与办公 场所实际情况而制定，在生产活动中持续完 善。
2
目录
1 线型及设备颜色标准………………………………………………………4 2 室内区域目视化标准………………………………………………………8 3 办公室区域目视化标准……………………………………………………23 4 会议室区域目视化标准……………………………………………………43 5 洗手间区域目视化标准……………………………………………………46 6 化验室区域目视化标准……………………………………………………56 7 门卫室区域目视化标准……………………………………………………67 8 厂区环境目视化标准………………………………………………………72 9 机修设备区域目视化标准…………………………………………………88
最帅的车间现场5S目视化(可视化)管理手册(附标准化图)
最帅的车间现场5S目视化（可视化）管理手册目录目视化管理概念 (3)1.目视化管理 (3)2.实行目视化管理的好处 (3)3.目视化管理的特点 (3)4.目视化管理的作用 (4)5.目视化管理的基本要求 (4)目视化管理（8大板块） (5)1.安全管理目视化 (5)2.区域目视化 (8)3.定置图目视化 (8)4.音、视频目视化 (10)5.标签、标示目视化 (11)6.看板目视化 (11)7.现场定位目视化 (13)8.色彩目视化 (16)目视化管理层次介绍 (16)目视化管理概念1.目视化管理看得见的管理,是指利用各种形象化，图表化，直观而又色彩适宜的各种视觉感知信息来对现场生产进行管理，达到提高劳动生产率的一种管理手段，也是一种利用视觉来进行管理的科学方法。
2.实行目视化管理的好处推行目视化管理的目的是低成本，按交期，按订单数生产出必需的良品。
Q：提高品质，持续改善。
D：遵守交期，确保数。
C：降低库存,改善物流。
S：确保安全。
5S：提高职场5S与从业人员素。
3.目视化管理的特点1）以视觉信号显示为基本手段，大家都能看见；2）以公开、透明化为基本原则，尽可能的使管理者的要求和意图让大家看得见，借以推动自主管理和自主控制；3）现场人员可通过目视方式，将自己的建议，作业成果展示出来，与领导同事进行交流。
4.目视化管理的作用1）安全管理目视化。
2）区域目视化。
3）定位目视化。
4）音频、视频目视化。
5）标签、标牌目视化。
6）目视板目视化管理。
7）现场定位目视化管理。
8）着色目视化管理。
9）规章制度与工作标准公开化。
10）生产任务和完成情况图表化。
11）与定置管理相结合，实现视觉显示信息标准化。
12）生产作业控制手段形象直观与使用方便化。
13）物品码放与运送数量标准化。
14）现场人员着装统一化与实行看板制度。
15）色彩的标准化管理。
5.目视化管理的基本要求统一：统一即目视管理要实行标准化，各种标准，色彩，符号须统一制作，统一管理。
目视化标准(车间、厂区、办公室)
江西中材5S可视化管理执行标准（车间、厂区、办公室）一、含义可视化管理是通过视觉导致人的意识产生变化的一种管理方法。
二、目的及作用通过可视管理，使各种管理状态和方法“一目了然”，使员工通过眼睛的观察就能把握现场运行的状况，能起到暴露异常及问题，使员工了解应管控的项目，创造高效率的工作环境的作用。
让员工能及时发现问题、准确地判断问题，达到“自主管理”的目的。
三、可视管理评价1、无论谁都能判明异常和好坏；2、能迅速判断，且判断的准确程度高；3、判断结果不会因人而异。
四、可视化管理的顺序五、线型标准六、画线标准1，区域线、定位线的标示方法图例1)一般物品的摆放区域定位线：使用50mm宽的黄色实线，分闭合定位与四角定位两种2)生产中的废品、化学品、危险品摆放的位置使用红色区域线，线宽50mm3)卫生用品的存放区域使用白色区域线，线宽50mm4)警告警示区、危险区、灭火器、消防栓、电气盘柜、沟盖板、突出物、坑道周围区域使用黄黑斑马线，线宽50mm备注：物品定位的具体规格请参照图示各区域线的大小视摆放物品的大小而定，物品摆放的位置与区域线的距离为：30mm≤距离≤400mm举例：2、厂房内区域线的标示方法事例：①黄色100mm实线注：类型一针对不断有往来车辆的厂房内主干道；通常厂内通道为类型二样式②黄色50mm实线针对作业区通道注：距离设备50mm的位置按直线画线，距离墙面120mm 的位置按直线画线，墙面若有突出的墙柱，则在离墙柱120mm出画线若通道宽度大于1500mm，可在通道中间划中心线图例：颜色线宽(A)适用范围黄色50mm作业区通道总长600mm（箭身400mm，箭头200mm，箭身宽度50mm）指示方向宽50mm；长500mm；间隔300mm通道左右分隔线特别说明：通道宽度＞1500mm，为地面原色。
通道两边划宽度为50mm的黄色边线。
箭尾距离进口起始线500mm，本箭头至前一个箭尾间隔为1000mm3、门迹警示线的标示方法图例（1），平推门颜色线宽(A)适用范围黄黑相间200mm厂房、车间仓库等非自动平推门特别说明：1.黄黑相间斑马线线宽200mm，条纹间隔为50mm，倾角为45°，同方向保证条纹方向一致。
车间5S目视化执行标准(划线)解读
道路黄国标Y07BFra bibliotek其它管道上使用
150mm
防管道上，红色张贴在其它管道上。 3、规格：长150mmX宽25mm.
4、依据管道大小来选择使用．
25mm
5、制作防水不干胶标识，宋体 80#
消防红国标R03
C、管道标识
效果展示
天然气
宋体 80#
A04. 车间主干道标识线
目的 对象
为了保护墙面与设备，区分人与车辆的通行， 培养员工按道路通行的习惯 车间内部有车辆往来的通道 1适合于车间主通道，副通道 1）线宽：120mm；材料：油漆；颜色：黄色；
标准
效果展示
清洁用品、垃圾 存放区
A16.车辆定位线
目的 对象
让所有人员熟悉物品摆放的区域线体颜色、规 格，使现场物品类别清晰 运料小车
标准
四周边框按照一般区域线画制原则来画，小 车出入端需画箭头表示方向，具体规格如右 图所示4； 区域线四角可以为直角过渡；
作
用 迅速快捷 地传递信 息 客观公正 透明化， 便于管理 促进企业 文化的形 成和建立 2
形象直观 地暴露问 题
A01画线颜色管理
目的 对象
适用项目
主通道 50 50 50 50 50 10
规格(mm)
基准颜色
对现场进行颜色管理，使现场规范化 一般区域线 生产车间所有工作场所 辅助通道线 开门线 1、按管理要求在相应的地方刷不同颜色的油 周转区域线 桌面物品定置线 废品区 化学品区
C、消防管道（消防红R03 )
D、冷凝水管道
效果展示
E、水管
F、蜡管
A03. 管道流向标识方法
目的 对象
A、红色消防管道上使用

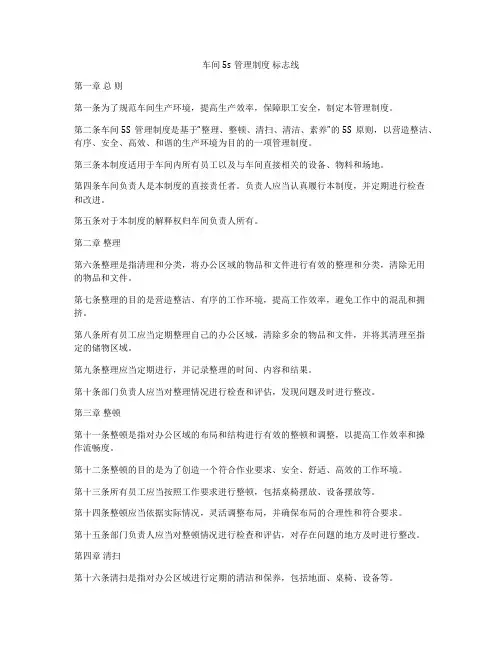

车间5s管理制度 标志线
车间5s管理制度标志线第一章总则第一条为了规范车间生产环境，提高生产效率，保障职工安全，制定本管理制度。
第二条车间5S管理制度是基于“整理、整顿、清扫、清洁、素养”的5S原则，以营造整洁、有序、安全、高效、和谐的生产环境为目的的一项管理制度。
第三条本制度适用于车间内所有员工以及与车间直接相关的设备、物料和场地。
第四条车间负责人是本制度的直接责任者。
负责人应当认真履行本制度，并定期进行检查和改进。
第五条对于本制度的解释权归车间负责人所有。
第二章整理第六条整理是指清理和分类，将办公区域的物品和文件进行有效的整理和分类，清除无用的物品和文件。
第七条整理的目的是营造整洁、有序的工作环境，提高工作效率，避免工作中的混乱和拥挤。
第八条所有员工应当定期整理自己的办公区域，清除多余的物品和文件，并将其清理至指定的储物区域。
第九条整理应当定期进行，并记录整理的时间、内容和结果。
第十条部门负责人应当对整理情况进行检查和评估，发现问题及时进行整改。
第三章整顿第十一条整顿是指对办公区域的布局和结构进行有效的整顿和调整，以提高工作效率和操作流畅度。
第十二条整顿的目的是为了创造一个符合作业要求、安全、舒适、高效的工作环境。
第十三条所有员工应当按照工作要求进行整顿，包括桌椅摆放、设备摆放等。
第十四条整顿应当依据实际情况，灵活调整布局，并确保布局的合理性和符合要求。
第十五条部门负责人应当对整顿情况进行检查和评估，对存在问题的地方及时进行整改。
第四章清扫第十六条清扫是指对办公区域进行定期的清洁和保养，包括地面、桌椅、设备等。
第十七条清扫的目的是为了保持整洁、有序的工作环境，减少细菌滋生，提高员工的工作干劲。
第十八条所有员工应当根据工作要求定期清扫办公区域，并保持清洁的工作环境。
第十九条清扫应当按照要求进行，包括擦拭、扫除、清洗等操作，并记录清扫的时间、内容和结果。
第二十条部门负责人应当对清扫情况进行检查和评估，发现问题及时进行整改。
生产现场5S执行标准
运输车辆标识
第三制造部 辅助车间
5.、输车辆上需喷涂本部门标识，使用红色
油漆。
效果展示
100 100 100
5、开门线的绘制标准
目的 对象 通过标示门开时的旋转轨迹以保证门开关顺畅， 明确门开关的范围 办公室、仓库、车间、各控制室等的门
1、以门口的门轴为中心画半圆，半径为一扇 门的宽度； 标准 2、半圆的边为虚线
效果展示
不运转设备现状板 设备名称 闲置原因及处理 计划 时间及责任人
17、表盘目视化标识
目的 任何人看计量器的指针都能立判断设备状态正 常与否，有利于发现异常及时处理。
A、指针式标识
最小值 （绿色）
20 15 10 5 0 35 25
对象 电流表、电压表、压力表、温度计、油量计/等 1、大范围计量器以中央为中心、以箭头符号进 行标识，标识管理范围时用颜色来区分，最大 值：红色；最小值：绿色。 2、小范围计量器以扇形标识，标识方法： 正常范围贴附绿色胶带；需要采取对策的指针 最大值/最小值用红色胶带贴示；可以开启的计 量器原则上是把胶带直接贴切在里面刻度标板 上，根据情况也可把胶带贴在玻璃外面；计量 器要接受定期的校正检查。
直径：100mm
1.确定现场门把手大小； 2.制作标识并塑封； 标准
规格：直径10cm
3.将制作完毕的标识用双面胶或海绵胶附着在 门把手边上。（如下效果图）
注意旋 转方向
效果展示
粘贴位 置在把 手的上 方
30cm
23、 门把手的标识方法
目的 通过贴标识，使门开关使用方法更加醒目。 对象 办公室所有侧面推拉门 15cm
1、工具箱内铺放胶皮，根据工具形状 将胶皮刻成镂空。
标准
2、并用标签标明所放工具名称型号。
车间5S目视化划线执行标准(标识)
标准
效果展示
点检卡
异常记录卡
消火栓箱
2cm
焦作制动器股份有限公司
B02. 消防疏散图标识方法
目的 对象
提醒员工铭记消防安全逃生路线，以免发生火 灾或紧急情况时发生慌乱而导致不必要的损失 一般通道，主要出入门． 1、制作消防紧急疏散平面图． 2、可以统一印刷． 3、张贴在一般通道和出入门显眼的地方．C04.加工区域牌标源自 加工区域牌标识目的 对象
通过标识牌，使区域规划目视化 加工区、生产线体等
1. 左上角为公司LOGO；
标准
2.LOGO右侧为公司方针、使命； 4.参考规格：长60cm×高50cm
喷漆车间
效果展示
静电喷漆生产线
60 cm 参考样式
50 cm
3.配色、字体根据公司形象设计方案；
焦作制动器股份有限公司
焦作制动器股份有限公司
喷漆车间生产现场5S 喷漆车间生产现场5S目视化施工方案 5S目视化施工方案 （标识部分） 标识部分）
共 16页
设 计：陶毅 审 核： 批 准：
焦作制动器股份有限公司
300mm
B01. 消防栓标识方法
目的 对象
通过贴标识，目视化消防栓责任人、使用方 法及设备点检项目，便于设备的日常管理 工作现场所有消防栓 1.确定责任人； 2.标明管理办法； 3.将使用方法标识塑封； 规格：横300mm×竖200mm 4.内部每个消防栓都挂有点检卡标明点检项 目、标明点检要求，背面附有异常记录表， 规格：横90mm×竖150mm 5.将制作完毕的标识用双面胶或海绵胶附着 在消防栓箱玻璃面板上。
标准
B、380V电压标识 、 电压标识
效果展示
30mm
2016年工厂5S划线标准[详]
![2016年工厂5S划线标准[详]](https://img.taocdn.com/s3/m/938e573825c52cc58ad6be40.png)
效果展示
0.7m
人
车
行
辆
通
通
道
道
主通道
100mm 0.7m
人车 行辆 通通 道道
副通道
A05. 地面导向标识
目的
为了在交叉路口容易找到目的地所在的方位 缩短走弯路的时间，提高效率
对象 工厂内部交叉路口，引导路口
1、在交叉路上附着通行方向引导标识，标识 以附着在地面为原则，根据情况也可以附着在 墙壁 标准 2、标识板表明地点和方位 3、行走方向箭头用白色标识，如地面颜色淡 雅，则箭头使用蓝色 4、中央线以及边线使用黄色，线宽为50mm
效果展示
C02. 车间注意事项标识方法
目的 提示访客进入车间应遵循的基本要求．
对象 车间，厂区或者办公楼等工作区域
1、制作各种提示牌若干，数量有车间内注意 事项多少决定 2、尺寸：250*300 标准 3、板材：亚克力 4、悬挂位置：以人员观看视角为准，水平略 上
效果展示
大门
大门
1.8m
C03.车间平面布局图标准
效果展示
B04.电器控制开关标识方法
目的
通过贴标识，确定开关控制什么物品（如电 扇、灯等）
对象 工作现场所有小电器盒
电器盒内控制开关标识： 1、确定各标识控制什么 2、量好区域大小，根据区域确定标识大小， 标准 将标识塑封 3、将制作完毕的标识用双面胶或海绵胶附着 在控制开关下方 4、必要时增加平面控制区域图
对象 有车辆进出的车间门口
1、材料：立柱选用直径10cm的钢管； 2、颜色：立柱为黄黑斑马线，间隔10cm； 3、间距：立柱与墙壁所在的水平面的垂距
为30cm；与墙壁沿通道方向的水平面的
标准
车间5S目视化标准
200mm
电柜、消防栓、 灭火器
A06.凸起物警示线
目的
对可能造成安全事故的凸起物，墙上配电盒进 行警示
对象 墙上配电盒、凸起物
1、对于墙上固定的凸出配电盒，可在配电柜两 端绘制或粘贴斑马线，线宽100mm；
标准
2、对于车间内地面或墙上的凸起物可在周围绘 制斑马线：30mm≤宽度≤50mm；
A10.车间建筑物护栏
目的 防止建筑物被撞击，并保持表面清洁
对象 现场与通道相邻的建筑物
1、材料：护栏选用直径10cm的钢管； 2、颜色：护栏为黄黑斑马线，间隔20cm； 3、间距：护栏与建筑物之间留有10cm空隙；
标准
50cm
效果展示
10cm
20 cm
10cm
地面 建筑物
10cm
A11.平推门轨迹警示线
对象 公司所有管道,包括气体和液体管道.
1、压缩空气管道涂刷成天蓝色。 2、天然气管道涂刷成黄色。 3、消防管道涂刷成红色。 标准 4、冷却水、涂料管道涂刷成黑色 5、水管涂刷成绿色 6、详细管道颜色标识见国家标准
效果展示
A、压缩空气管道 B、天然气管道 C、消防管道 D、冷却水、涂料管道 E、水管
4、区域线四角可以为直角过渡；
效果展示
化学品、危险品 废品存放区
清洁用品、垃圾 存放区
A14.车辆定位线
目的
让所有人员熟悉物品摆放的区域线体颜色、规 格，使现场物品类别清晰
对象 叉车、运料小车
四周边框按照一般区域线画制原则来画，小 车出入端需画箭头表示方向，具体规格如右 标准 图所示4；
区域线四角可以为直角过渡；
3、斑马线间距统一为100mm
效果展示
车间5s目视化标准
车间5s目视化标准车间5S目视化标准是指在生产车间中实施5S管理的过程中，通过目视化的手段来规范和管理车间的生产环境。
5S是指整理（Seiri）、整顿（Seiton）、清扫（Seiso）、清洁（Seiketsu）和素养（Shitsuke）五个日语单词的首字母，是一种源自日本的管理方法，旨在通过整理、整顿、清扫、清洁和素养五个步骤，来提高生产效率、改善工作环境、确保产品质量和安全生产。
首先，整理（Seiri）要求将生产现场所需的物品和设备分类，将不必要的物品清理出去，只保留必要的物品，以减少浪费和提高工作效率。
目视化的标准可以包括标识不同区域的存放物品的位置和数量，以及标明不需要的物品应该被清理出去。
其次，整顿（Seiton）要求将工作场所井然有序地摆放，使工作人员能够快速找到需要的工具和物品，减少寻找时间和提高工作效率。
目视化的标准可以包括标识工具和物品的摆放位置，使用标识牌或标识线等方式来指示摆放位置。
再次，清扫（Seiso）要求保持工作场所的清洁，定期清理工作场所，包括设备、地面、墙壁等，以营造一个整洁的工作环境。
目视化的标准可以包括制定清洁计划和清洁标准，标识清洁区域和清洁频次，以及使用清洁检查表来记录清洁情况。
其次，清洁（Seiketsu）要求制定并执行清洁标准，保持生产现场的清洁和整洁，避免污染和交叉感染，确保产品质量和员工健康。
目视化的标准可以包括标识清洁用具的存放位置、清洁用具的种类和使用方法，以及标识清洁检查点和清洁频次。
最后，素养（Shitsuke）要求养成良好的工作习惯和遵守规章制度，培养员工的责任心和自律性，确保5S管理的持续有效。
目视化的标准可以包括制定5S管理的考核标准和考核周期，制定奖惩制度，以及制定5S管理的目标和计划，并通过可视化的方式向员工传达和宣传。
通过以上多个角度的解释，希望能够全面、完整地回答你关于车间5S目视化标准的问题。
如果还有其他方面需要补充或者有其他问题，欢迎继续提问。
生产现场5S目视化执行标准概述
生产现场5S目视化执行标准概述5S是一种被广泛应用于现代企业生产现场的管理方法，它通过整理、整顿、清扫、清洁和素质化的方式，提高工作环境的整洁度和工作效率，从而优化生产流程和提升工作质量。
在生产现场执行5S标准的过程中，目视化是一个非常重要的环节。
目视化是指通过使用标准化的视觉管理工具，将生产现场的各个元素如设备、工具、事故预防标识、工作指示牌等信息清晰可见地展示出来，以便员工能够一目了然地了解工作区域的状态和要求，并依此进行工作。
首先，5S目视化执行标准要求现场的工作区域清晰明确地划定出来。
通过使用标线或其他标识工具，将工作区域进行划分，明确区分出不同的工作区域，包括原料存放区、生产区、成品存放区等，确保工作区域的有机布局和流动性，避免杂乱和交叉污染。
其次，5S目视化执行标准要求对工作区域内的工具、设备、物料等进行明确的归位管理。
通过使用专门的工具柜、货架等设施，将工作所需的工具和设备进行分类存放，并使用标识和标签进行清晰地标注，使员工能够快速找到和归还工具，并确保设备的常备充足，不影响工作进行。
同时，5S目视化执行标准还要求将工作指引和工作标准进行标示和展示。
通过制作工作指示牌、操作步骤图、标准化作业程序等，将工作过程和要求直观地展示给员工，使员工能够清晰地了解工作内容、工作流程和质量要求，提高工作的准确性和一致性。
另外，5S目视化执行标准还包括对安全预防措施进行标示和展示。
通过标注事故预防标识、安全警示标识、消防设施等，提醒员工注意安全事项，并在紧急情况下能够快速采取应变措施，保证生产现场的安全。
最后，5S目视化执行标准要求对生产现场进行定期的检查和评估，并使用目视化的方式反馈检查结果。
通过使用检查表、评估标准、得分卡等，对生产现场的5S执行情况进行评估，及时发现问题和改进机会，并将评估结果以图表等形式清晰地展示给员工，激励员工积极参与5S管理，共同维护生产现场的整洁和有序。
总之，5S目视化执行标准通过使用标准化的视觉管理工具，帮助企业实现生产现场的清晰、整洁、有序和安全，提高工作效率和工作质量，为企业持续发展提供良好的生产环境和基础。
车间现场标识、标牌类布置标准及5S规范
2.1 红色标识 RAL3000
2.1.7 暗灯板颜色标识（自定义）
报警工位显示于暗灯板。动态工位员工拉动暗灯后，暗灯板相应工位由黄色变成为红色；静态工位报警，报警工位代码最终显示为红色；
2.1.8 目视信息标识（自定义）
目视化颜色标识：NOK项目。数据颜色标识：数据与目标有偏差，且大于20%。物料颜色标识：报废品。
用于提醒人们对周围环境引起注意，以避免可能发生危险警告标志的基本型式是正三角形边框，基本型式的参数如下：外边a1=0.034L；内边a2=0.700a1；边框外角圆弧半径r=0.080a2；L为观察距离（见表格）如有文字辅助标志，基本形式为矩形边框，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。衬底色为白色，字体颜色为黑色，字体为微软雅黑。
标示注意、警告的意思。凡是警告人们注意的器件、设备或环境，应涂以黄色标记。（《GB 2893-2008 安全色》）
观察距离L
三角形标志的外边长a1
1
0<L≤2.5m
0.088m
2
2.5m<L≤4.0m
0.1420m
3
4.0m<L≤6.3m
0.220m
4
6.3m<L≤10.0m
现场标识、标牌类布置标准及5S规范
目录
CONTENTS
编制说明
标识类使用规范
标牌类使用规范
1
2
3
现场5S规范
4
术语：生产场地布置（Production Area Organization ）简称为PAO。目的：保证安全、清洁和有序的工作场所布置，排除任何不需要的东西，为每件物品提供一个特定的位置，为工作的标准化和提高效率提供条件。使偏离标准的情况显而易见，是不断改进的起点。要求：各个区域严格按照PAO的标准执行，并定期进行检查整改。对于标准的更改需要遵循统一的流程。培训员工相关的PAO标准。PAO标准下发各个区域且方便员工获得。适用范围：适用于所有与生产相关区域，包括生产工位、办公区域、生活设施区域等。本标准有两部分组成，工厂通用部分和部门特有标准。备注：本标准需要及时更新，原则上每年至少评审一次。更新后的标准要及时培训员工。更改流程见《PAO管理流程》
车间目视化执行标准
车间目视化管理执行标准一、现场目视化管理是为了维护企业信誉，保持良好的企业形象，创造一个安全、文明、有序、整洁的生产和工作环境，培养员工良好习惯，达到自我约束、自我控制、自我遵守、体现员工高尚的精神面貌，同时也是体现单位领导综合管理水平的一方面。
应该使每个员工认识到把工作场地整理好是每个人工作的一部份。
二、定点定置：原则：不影响消防通道、物流畅通、方便人员行走，不阻碍视线，做到物流有序。
要求：1.定点位置要划黄色油漆，框线确定范围，框线宽定50mm，做到不用物品不混淆、不超线。
2.定点位置必须挂牌标识，标牌尺寸12cm×8cm，标牌写明：品名、限量、使用单位、管理单位，标牌以打印塑封，贴在定点位置上方1.5M处。
3.定点限量危险品以24小时用量，其他以48小时用量，遇到特别情况需超量要经过审批。
4.定置点内物品存放软包装必须垫以托板，包装物标识朝外以利识别，高度以 1.5M为限，或竖立整齐排放，桶装应排列整齐，标识朝外。
三、设备维护：原则：所有的设备包括泵、机、釜、阀、开关的清洁、维护都必须包干到个人，做到定人定机定牌。
要求：1. 所有设备位号要用红漆喷在设备显眼的位置上。
２.设备挂牌写明：设备名称、型号、保养人、维护人。
3. 对所负责的设备要做到无尘、无油污、无锈迹、无故障、保温保冷外层完整美观。
４.位置相对集中小阀门、可以不单个挂牌，但要指定人员管理。
５.对关键工艺控制阀门要有单独挂牌。
四、现场优化：原则：现场桌子、椅、柜要摆放整齐、规范、干净完好，不占道。
1.桌面饮水杯数量以本班人员使用为限，一律放在桌子前方左或右角。
2.生产工艺记录本，交接班本按格式要求填写记录，字体必须写仿宋体，签名以当事人亲自署名，不得代签，且以横式书写，所有表格纪录准确、及时、清洁、无缺页，数字修改处以划二横，在上方重填，并署名以示负责，修改处不得涂黑。
3.生产区域与生产无关的物品清除现场，对于可能使用的物品可划定一个区域划线存放。
5S目视化执行标准(参考)
100mm
150mm
A16.特殊物品定位线
让所有人员熟悉物品摆放的区域线体颜色、规 格，使现场物品类别清晰 废品、危险品；清洁用品
废品、化学品、 危险品
1、生产中的废品、化学品、危险品的摆放使用 红色区域线，线宽50mm； 2、卫生用品存放区域线使用白色线，线宽50mm； 3、各区域线的大小以摆放物品大小而定，物品 摆放与区域线距离为：30mm≤距离≤50mm； 4、区域线四角可以为直角过渡；
3、板材：亚克力
4、悬挂位置：以人员观看视角为准，水平略 上
大门
大门 1.8m
C03.车间平面布局图标准
通过平面布局图， 使车间区域布局目视化 所以车间
1.确定好车间平面布局； 2.制作好看板；
参考规格：190*113.5cm
3.将制作完毕的平面布局图看板放置于车间大 门适当位置。（如下效果图）
C04.加工区域牌标识
40cm
A07.凸起物警示线
对可能造成安全事故的凸起物，墙上配电盒进 行警示 墙上配电盒、凸起物
1、对于墙上固定的凸出配电盒，可在配电柜两 端绘制或粘贴斑马线，线宽100mm； 2、对于车间内地面或墙上的凸起物可在周围绘 制斑马线：30mm≤宽度≤50mm
A08.工字柱警示标识
对于不靠墙的柱子进行警示 危险部位 1、危险部位、危险区域用斑马线来标明。 2、工字柱上斑马线黄黑间隔15cm。 3、斑马线可以45度倾斜也可以与柱子垂直。
涂黑漆
A15.一般物品定位线
让所有人员熟悉物品摆放的区域线体颜色、规 格，使现场物品类别清晰 一般物品的摆放
一般物品区域线
1、一般物品区域使用黄色区域线，线宽50mm； 2、可移动物品采用方框定位，不可移动物品 采用四角定位，如车床、工作台； 3、各区域线的大小以摆放物品大小而定，物品 摆放与区域线距离为：30mm≤距离≤50mm； 4、区域线四角可以为直角过渡；
2019年5S目视化车间划线及标识管理
1、地面通道线、区域划分线1) 线型A 类--明黄色油漆实线线宽 60mm ：原则上用于物品定位线； 线宽 80mm ：原则上用于设备区域线； 线宽120mm ：原则上用于主通道线。
图例：B 类--明黄色油漆虚线线宽60mm ：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C 类--红色实线线宽60mm ：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：150mm150mm150mm60mm60mm 80mm120mm苏酒集团供应商的现 场划线及标识要求D 类--明黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：E 类--绿色实线合格品摆放区的划分线和成品仓库的通道线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2) 定位线A 类--设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX 工作台”字样；图例：2cm5cm60mm50mm50mm20cm5cmB 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm ×40cm ，则直接采用封闭实线框定位；图例：C 类--消防器材、油类、化学药品等危险物品的定位使用红白警示定位线；图例：D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：2cm5cm5cm2cm5cm20cm5cm20cm不合格品区 20c m5cm20cm2c mE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线；图例：说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；物料周转车停放区区域大小由车的大 小确定通 道5cm5cm手推式灭火器 壁挂式灭火器说明：红色、线宽5cm ，空白宽5cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；图例：G 类--货架的定位图例：H 类--门开闭线 图例：非通道通道5cm5cm5cm5cm20c m5cm5cm 5cm 5cm5cm5cm单开门双开门I 类--限高线图例：J 类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K 类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：5cm由区域大小确定由区域大小确定图A限高4.5m5cm由设备宽度确定柜门轨迹消防栓、配电柜等图B3cm1cm2、通道划线类别通道宽度通道线区域形成方式转弯处颜色宽度线型车道主通道 2.0-2.5m 黄色100mm 实线以主大门中心线为轴线对称分布300mm斜线内部货流通道 1.0-1.5m 黄色80mm 实线以通道最宽处中垂线为对称分布300mm斜线内部人流通道0.8-1.0m 黄色80mm 实线临时通道间隔等线宽黄色60mm 斑马线图例：红色斜线长度为通道宽的1/2或者1/3如搬运机具须跨越区段，则划虚线3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
