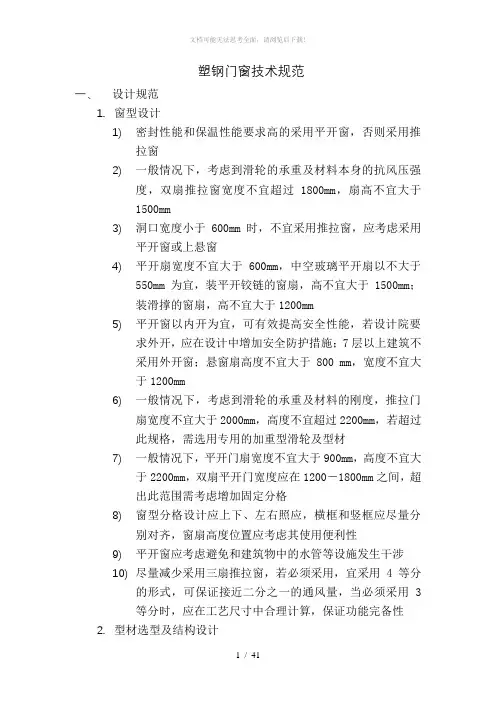

塑钢门窗技术规范一、设计规范1.窗型设计1)密封性能和保温性能要求高的采用平开窗，否则采用推拉窗2)一般情况下，考虑到滑轮的承重及材料本身的抗风压强度，双扇推拉窗宽度不宜超过1800mm，扇高不宜大于1500mm3)洞口宽度小于600mm时，不宜采用推拉窗，应考虑采用平开窗或上悬窗4)平开扇宽度不宜大于600mm，中空玻璃平开扇以不大于550mm为宜，装平开铰链的窗扇，高不宜大于1500mm；装滑撑的窗扇，高不宜大于1200mm5)平开窗以内开为宜，可有效提高安全性能，若设计院要求外开，应在设计中增加安全防护措施；7层以上建筑不采用外开窗；悬窗扇高度不宜大于800 mm，宽度不宜大于1200mm6)一般情况下，考虑到滑轮的承重及材料的刚度，推拉门扇宽度不宜大于2000mm，高度不宜超过2200mm，若超过此规格，需选用专用的加重型滑轮及型材7)一般情况下，平开门扇宽度不宜大于900mm，高度不宜大于2200mm，双扇平开门宽度应在1200－1800mm之间，超出此范围需考虑增加固定分格8)窗型分格设计应上下、左右照应，横框和竖框应尽量分别对齐，窗扇高度位置应考虑其使用便利性9)平开窗应考虑避免和建筑物中的水管等设施发生干涉10)尽量减少采用三扇推拉窗，若必须采用，宜采用4等分的形式，可保证接近二分之一的通风量，当必须采用3等分时，应在工艺尺寸中合理计算，保证功能完备性2.型材选型及结构设计1)对一般的多层、小高层的推拉窗，宜选用80系列，高层或商铺较大型推拉窗，宜采用88或85系列2)80、88系列推拉窗、60系列推拉门、60系列平开门窗均可选用双色共挤料3)60系列推拉门窗：(1) 推拉窗扇在一般情况下采用小扇，推拉门扇选用大扇。

(2) 带上亮或下亮推拉门窗：宽度≤2100mm的采用一体化型材。

(3) 带横梃的固定窗，宽度≤1500mm采用中梃。

宽度1500mm＜B≤2400mm采用小拼条拼接。

(4) 带竖梃的固定窗，高度≤1500mm采用中梃。

高度1500mm＜A≤2400mm采用小拼条拼接。

(5) 高度≤2400mm的窗户，左右拼接时选用小拼条。

高度2400mm＜A≤3000mm的窗户，左右拼接时选用大拼条，中间加3mm厚的钢板。

高度＞3000mm的窗户，左右拼接时如果选用大拼条，中间加6mm厚的钢板。

4）80系列：(1) 推拉扇在一般情况下采用小扇。

(2) 带上亮或下亮推拉窗：宽度≤2400mm的采用一体化型材。

(3) 高度≤2400mm的窗户，左右拼接时选用小拼条。

高度2400mm＜A≤3000mm的窗户，左右拼接时选用大拼条，中间加3mm厚的钢板。

高度＞3000mm的窗户，左右拼接时如果选用大拼条，中间加6mm厚的钢板。

5）88系列：(1) 推拉扇在一般情况下采用小扇。

(2) 带上亮或下亮推拉窗：宽度≤2700mm的采用一体化型材。

(3) 高度≤2400mm的窗户，左右拼接时选用小拼条。

高度2400mm＜A≤3000mm的窗户，左右拼接时选用大拼条，中间加3mm 厚的钢板。

高度＞3000mm的窗户，左右拼接时如果选用大拼条，中间加6mm厚的钢板。

6）带有下亮的推拉窗，宽度≤1500mm时，可以不带竖中梃。

宽度＞1500mm时，要求带竖中梃。

下亮不带竖中梃的窗户安装时，不允许先安装窗扇后装下亮固定玻璃。

安装下亮固定玻璃时给玻璃下边和上边加装可调玻璃垫块，玻璃垫块之间的间距控制在300mm-400mm 之间，第一组垫块距框内角角部距离不大于100 mm。

根据窗户的宽度不同，固定玻璃上下两个边每边玻璃垫块最少不少于4个点，以保证窗扇的重量可以均匀的分布到玻璃上，并传递给下框料，避免受力不匀造成玻璃破裂。

加装玻璃垫块时，将一体化横料垫水平为原则，避免存在下沉或上鼓情况发生，以免窗扇安装不正。

3.结构设计1)一般情况下，双扇推拉窗从室内观察，左扇在外，右扇在内；三扇推拉窗，两扇在外，中扇在内2)纱窗均为内置，双扇推拉窗（含大小扇形式）设一个纱扇，三等分三扇推拉窗设一个纱扇，四等分三扇推拉窗设两个纱扇二、加工规范见《塑钢车间标准化生产工艺要求》三、安装规范《暂按工程部安装规范执行》四、附录（国家规范）《暂缺》技术部2007年8月西安高科幕墙门窗有限公司铝合金门窗技术规范技术部2007年8月铝合金门窗技术规范一、设计规范1、窗型设计1）密封性能和保温性能要求高的采用平开窗，否则采用推拉窗2）一般情况下，考虑到滑轮的承重及材料本身的抗风压强度，双扇推拉窗宽度不宜超过2100mm，扇高不宜大于1500mm，3）口宽度小于600mm时，不宜采用推拉窗，应考虑采用平开窗或上悬窗4)平开扇宽度不宜大于600mm，中空玻璃平开扇以不大于550mm为宜5)平开窗以内开为宜，可有效提高安全性能，若设计院要求外开，应在设计中增加安全防护措施6）一般情况下，考虑到滑轮的承重及材料的刚度，推拉门宽度不宜大于2000mm，高度不宜超过2200mm，若超过此规格，需选用专用的加重型滑轮及型材7）一般情况下，单扇平开门宽度不宜大于900mm，高度不宜大于2400mm，双扇平开门宽度应在1200－1800mm之间，超出此范围需考虑增加固定分格8）窗型分格设计应上下、左右照应，横框和竖框应尽量分别对齐，窗扇高度位置应考虑其使用便利性9）平开窗应考虑避免和建筑物中的水管等设施发生干涉10）尽量减少采用三扇推拉窗，若必须采用，宜采用4等分的形式，可保证接近二分之一的通风量，当必须采用3等分时，应在工艺尺寸中合理计算，保证功能完备性2、型材选型1）鉴于加工和配套的成熟度，应优先选用公司推荐使用窗型2）一般情况下，应选用扣条内装的结构，以便于施工，并提高安全性3）应在允许的范围内，尽量采用薄壁型材4）安装单点锁的平开窗，宜采用无槽口型材，安装两点锁的平开窗，宜采用带欧标槽口的型材5）方管框加扣条扣座适合用于室内及有屋檐的部位，对于在易受雨水冲刷的部位，不宜采用方管框制作外窗6）平开门宜选用较为厚重的型材，框料应选用带腔室型材，以保证其使用性能3、结构设计1）一般情况下，双扇推拉窗从室内观察，左扇在外，右扇在内；三扇推拉窗，两扇在内，中扇在外2）纱窗均为内置，双扇推拉窗（含大小扇形式）设一个纱扇，三等分三扇推拉窗设一个纱扇，四等分三扇推拉窗设两个纱扇3）高于1800mm的组合平开窗应采用加强中挺或加强拼管，以提高抗风压能力4）组合平开窗中挺部位连接宜采用中挺连接件5）组合平开窗转角部位宜采用一体化边框，而非加转角型材6）组合推拉窗拼接宜采用拼接型材，转角宜采用转角型材4、工艺设计1)推拉窗滑道部位应开设排水口2)平开窗固定玻璃和开启部位均应开设排水槽，并加盖排水孔盖3)固定玻璃部位，室外侧应预穿胶条，室内侧后压胶条，若型材结构无法满足预穿，应设计为胶条单塞工艺4)进行组角工艺时，应使用组角胶，组角胶宜使用双组分胶5)隼口连接部位应打隼口胶，防止雨水渗漏6)胶条接口部位应用专用胶条粘结剂粘结7)玻璃垫块位置（各种门窗玻璃垫块用法见附图）5、配件设计1)固定玻璃宜采用改性PVC胶条，平开框扇开启部位宜采用EPDM胶条2)推拉窗关键配件为滑轮，滑轮的选用应保证承重的要求3)推拉窗标准配置为月牙锁，与其配套的锁勾应保证长短和高低均能与型材和锁体配套4)当推拉窗安装条形锁时，应考虑扇料的宽度和边框的结构，是否便于整套五金件的装配，推拉窗条形锁宜选用自动锁，以减少锁具的损坏几率5)推拉门不可安装自动条形锁，宜安装手动条形锁，若推拉门作为室外门，可装配一把带钥匙双面条形锁6)推拉门窗必须保证副档、防撞块、止风板、防盗块等配件齐备，否则影响产品的性能7)外平开窗宜采用滑撑结构，作为承重构件，单玻平开窗应选用18mm宽规格，中空平开窗应选用22mm宽规格，长度根据扇宽确定8)内平开窗多采用合页及限位撑，一般与带欧标槽的结构配套使用，合页及限位撑均采用卡式9)外平开窗可安装单点锁或多点锁，多点锁适用于风压较大地区，单点锁抗风压能力较差，多点锁多与带欧标槽的结构配套使用10)内平开窗只能装配多点锁11)平开门根据型材结构进行选择，带欧标槽口的结构宜选用卡式合页，无槽口的平开门应选用门专用合页，常规尺寸范围内的门扇配置两个合页即可12)平开门锁一般情况下选用标准球形锁，安装球形锁的门扇须带中腰，中腰厚度应大于35mm，无中腰的平开门宜选用组合双舌插芯锁，但造价较高13)为防止使用中损坏，室外平开门须考虑加装闭门器，安装闭门器须保证框料和扇料的尺寸满足安装闭门器的要求二、加工规范《暂缺》三、安装规范《暂按工程部安装规范执行》四、附录（国家规范）《暂缺》技术部2007年8月西安高科幕墙门窗有限公司塑钢门窗标准配置技术部2007年8月编写说明近年来，塑钢门窗市场竞争异常激烈，市场上的门窗产品五花八门，良莠不齐，严重影响了塑钢门窗市场的秩序。

为规范市场，引导消费，我公司率先起草和制定了一系列标准和规范。

本《标准配置》是这些标准和规范中的一部分，其主要内容是针对不同用户的需求装配不同配置的钢衬、五金和配件。

《标准配置》中列出的五金配件均为经过验证的配套产品，这些配件既能满足装配要求，又可满足用户对外观的要求。

配置中关于钢衬厚度的说明仅指一般概念上的标称值，实际制作时应按照抗风压强度计算和窗的受力分析对不同杆件配置厚度不同的钢衬。

本《标准配置》中所定义的“标准型”是指可满足大部分客户要求所采用的配置标准；“经济型”是指能满足门窗基本性能但又针对考虑价格因素较多的客户所采用的配置标准；“高档型”是指装配了性能更加优良的配件和更加人性化的界面五金，或采用炫彩系列型材，可满足高端客户对于产品的需求。

本《标准配置》中所有窗型的各项性能指标均符合国家规范的基本要求，随着国家建筑节能政策的深入贯彻，对于有严格保温性能指标和气密性指标要求的门窗，需采用多腔室型材和配置Low_E中空玻璃，并建议选用平开窗。

在本《标准配置》中所列出的窗型和配置，我公司均能够提供快速完善的服务，但对于未列入其中的窗型和配置，因尚未进行加工和装配验证，无法给与客户承诺，只有待验证后方能给出答复。

《标准配置》中的配置会因为市场供应和市场需求的变化进行适当的调整，特此说明。

编者2007年8月西安高科幕墙门窗有限公司铝合金门窗标准配置技术部2007年8月编写说明近年来，铝合金门窗型材种类异常繁多，各大型材生产厂家纷纷针对不同的窗型系列分别开发出多种结构形式的型材投放市场。

一方面，这给市场提供了极其丰富的产品，但另外一方面，由于厂家开发速度过快，导致很多系列存在着结构不合理和配件不完善的情况，如果这样的产品经过门窗加工企业流入市场，必将给用户造成损失，同时也会对门窗加工企业的声誉产生不良影响。
