低压倒闸操作规程

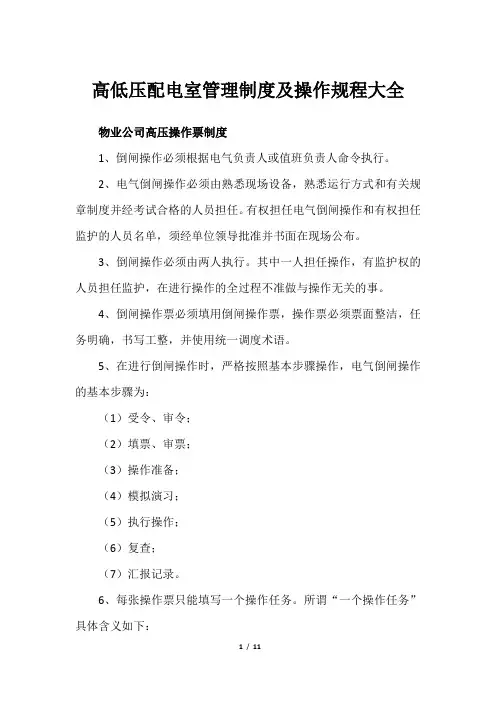

高低压配电室管理制度及操作规程大全
高低压配电室管理制度及操作规程大全物业公司高压操作票制度1、倒闸操作必须根据电气负责人或值班负责人命令执行。
2、电气倒闸操作必须由熟悉现场设备，熟悉运行方式和有关规章制度并经考试合格的人员担任。
有权担任电气倒闸操作和有权担任监护的人员名单，须经单位领导批准并书面在现场公布。
3、倒闸操作必须由两人执行。
其中一人担任操作，有监护权的人员担任监护，在进行操作的全过程不准做与操作无关的事。
4、倒闸操作票必须填用倒闸操作票，操作票必须票面整洁，任务明确，书写工整，并使用统一调度术语。
5、在进行倒闸操作时，严格按照基本步骤操作，电气倒闸操作的基本步骤为：（1）受令、审令；（2）填票、审票；（3）操作准备；（4）模拟演习；（5）执行操作；（6）复查；（7）汇报记录。
6、每张操作票只能填写一个操作任务。
所谓“一个操作任务”具体含义如下：（1）将一种电气运行方式改变为另一种运行方式。
（2）将一台电气设备由一种状态（运行、备用、检修）改变以另一种状态。
（3）同一母线上的电气设备，一次倒换到另一母线。
（4）属于同一主设备的所有辅助设备与主设备同时停送电的操作。
如一台主变和所供电的全部出线间隔设备，由一种状态改变为另一种状态。
（5）操作票由当班执行操作的人员填写，填票人按照调度命令，弄清操作目的，运行方式，设备状态后，再填写操作票。
填票人和审票人应对操作票的正确性负责。
自设安全措施的装、拆、要填写操作票。
7、下列情况可以不用操作票操作：（1）事故处理。
（2）单一操作，仅拉、合一台开关；拉、合一组刀闸；投、退一块压板。
（3）拉开全厂（站）仅有的一组接地刀闸或拆除全厂（站）仅有的一组接地线。
（4）为了解救触电人或为了避免即将发生的人员触电事故。
（5）压负荷。
物业案场“8S”管理标准，简洁、规律，又好记~8、操作票保存一年。
9、评价与考核。
（1）每值应对上一值已执行的操作票进行评价。
班长和电气负责每月进行一次评价。
（2）操作票有下列情况之一者为不合格。

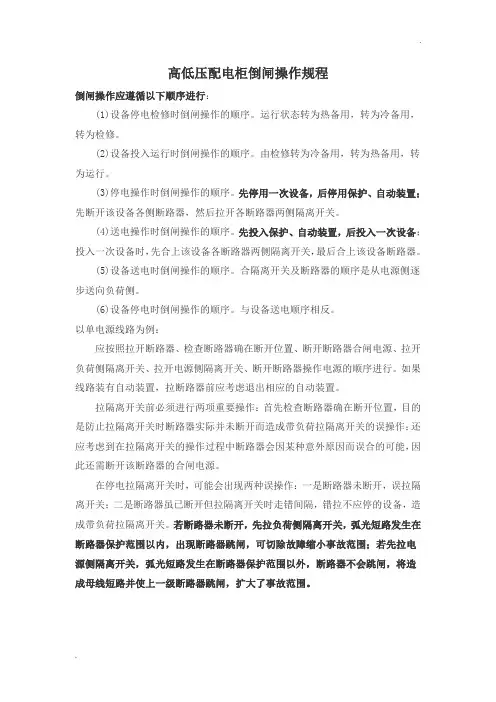

高低压配电柜倒闸操作规程
.. 高低压配电柜倒闸操作规程倒闸操作应遵循以下顺序进行：(1)设备停电检修时倒闸操作的顺序。
运行状态转为热备用，转为冷备用，转为检修。
(2)设备投入运行时倒闸操作的顺序。
由检修转为冷备用，转为热备用，转为运行。
(3)停电操作时倒闸操作的顺序。
先停用一次设备，后停用保护、自动装置；先断开该设备各侧断路器，然后拉开各断路器两侧隔离开关。
(4)送电操作时倒闸操作的顺序。
先投入保护、自动装置，后投入一次设备；投入一次设备时，先合上该设备各断路器两侧隔离开关，最后合上该设备断路器。
(5)设备送电时倒闸操作的顺序。
合隔离开关及断路器的顺序是从电源侧逐步送向负荷侧。
(6)设备停电时倒闸操作的顺序。
与设备送电顺序相反。
以单电源线路为例：应按照拉开断路器、检查断路器确在断开位置、断开断路器合闸电源、拉开负荷侧隔离开关、拉开电源侧隔离开关、断开断路器操作电源的顺序进行。
如果线路装有自动装置，拉断路器前应考虑退出相应的自动装置。
拉隔离开关前必须进行两项重要操作：首先检查断路器确在断开位置，目的是防止拉隔离开关时断路器实际并未断开而造成带负荷拉隔离开关的误操作；还应考虑到在拉隔离开关的操作过程中断路器会因某种意外原因而误合的可能，因此还需断开该断路器的合闸电源。
在停电拉隔离开关时，可能会出现两种误操作：一是断路器未断开，误拉隔离开关；二是断路器虽已断开但拉隔离开关时走错间隔，错拉不应停的设备，造成带负荷拉隔离开关。
若断路器未断开，先拉负荷侧隔离开关，弧光短路发生在断路器保护范围以内，出现断路器跳闸，可切除故障缩小事故范围；若先拉电源侧隔离开关，弧光短路发生在断路器保护范围以外，断路器不会跳闸，将造成母线短路并使上一级断路器跳闸，扩大了事故范围。

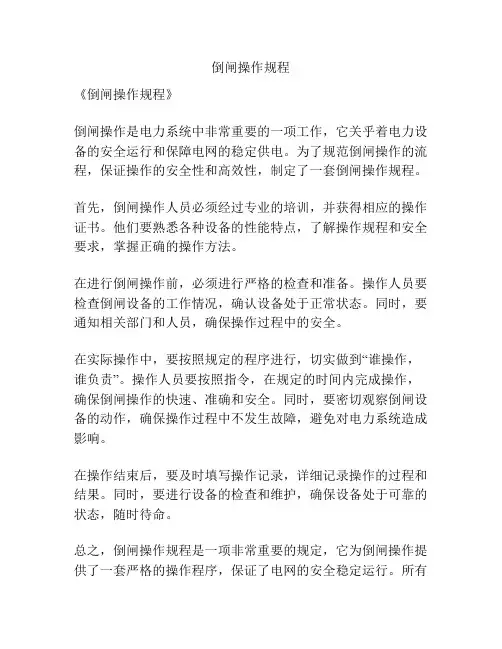

倒闸操作规程
倒闸操作规程
《倒闸操作规程》
倒闸操作是电力系统中非常重要的一项工作，它关乎着电力设备的安全运行和保障电网的稳定供电。
为了规范倒闸操作的流程，保证操作的安全性和高效性，制定了一套倒闸操作规程。
首先，倒闸操作人员必须经过专业的培训，并获得相应的操作证书。
他们要熟悉各种设备的性能特点，了解操作规程和安全要求，掌握正确的操作方法。
在进行倒闸操作前，必须进行严格的检查和准备。
操作人员要检查倒闸设备的工作情况，确认设备处于正常状态。
同时，要通知相关部门和人员，确保操作过程中的安全。
在实际操作中，要按照规定的程序进行，切实做到“谁操作，谁负责”。
操作人员要按照指令，在规定的时间内完成操作，确保倒闸操作的快速、准确和安全。
同时，要密切观察倒闸设备的动作，确保操作过程中不发生故障，避免对电力系统造成影响。
在操作结束后，要及时填写操作记录，详细记录操作的过程和结果。
同时，要进行设备的检查和维护，确保设备处于可靠的状态，随时待命。
总之，倒闸操作规程是一项非常重要的规定，它为倒闸操作提供了一套严格的操作程序，保证了电网的安全稳定运行。
所有
操作人员必须严格遵守规程的要求，不得擅自操作，确保每一次倒闸操作都是安全可靠的。
配电房高低压倒闸操作安全操作规程
配电房高低压倒闸操作安全操作规程一、倒闸操作必须根据值班调度员或值班负责人命令，受令人复诵无误后执行。
发布命令应准确、清晰，使用正规操作术语和设备双重名称，即设备名称和编号。
发令人使用电话发布命令之前，应先和受令人互报姓名。
发令全过程和听令报告时都要做好记录。
二、倒闸操作由操作人填写操作票。
单人值班者，操作票由发令人用电话向值班员传达，值班员应根据传达的命令，填写好操作票，复诵无误，并在“监护人”签名处填入发令人的名字，每张操作票只能填写一个操作任务。
三、停电拉闸操作必须按照开关顺序，依次操作送电的顺序与此相反。
如变压器需要停电时，应先停低压，后停高压，送电时先送高压，后送低压。
四、下列项目应填入操作票内：1.应拉合的开关。
2.检查开关的位置。
3.检查接地刀闸是否断开。
4.检查负荷。
5.安装或拆除控制回路、电压互感器回路的保险器。
6.切换保护回路和检验有无电压等。
五、操作票应用钢笔或签字笔填写，票面应清晰，不得任意涂改。
操作人和监护人应根据模拟图板或结线图核对所填写的操作项目并分别签字，然后经值班负责人审核签字。
六、操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制。
必须按操作顺序操作，每操作完一项，做一个记号“√”，全部操作完毕后进行复查。
七、倒闸操作必须由两人执行，其中一人对设备较为熟悉者作监护。
特别重要和复杂的倒闸操作，由熟练的值班员操作，值班负责人或主管负责监护。
八、操作中发生疑问时，不准擅自更改操作票，不准随意解除闭锁装置，应立即向值班负责人或主管负责人报告，弄清楚后再进行操作。
九、电气设备停电后，即使是事故停电，在未断开开关做好安全措施以前，不得触及设备，以防突然来电。
十、在发生人身触电事故时，为了解救触电者，可以不经许可，即行断开有关设备的电源，但事后必须立即报告上级。
十一、下列各项工作可以不用操作票：1.事故处理。
2.拉合开关单一操作。
3.拉开接地刀闸或拆除全配电室仅有的一组接地线，但上述操作均应记入操作记录簿内。
低压配电室倒闸操作流程
低压配电室倒闸操作流程
首先呢，操作之前一定要做好准备工作。
你得把要用的工具都准备好，像绝缘手套啊，操作票啊啥的。
我觉得这绝缘手套可太重要了，就像给咱们的手穿上一层保护衣一样，千万可不能忘带啊！操作票也得仔细填写，要写清楚要操作的设备啊，操作的顺序啥的。
这里我得提醒一下，填写的时候可别马马虎虎的，要是写错了可能就会出大问题呢！
接下来就开始正式操作啦。
先得检查一下设备的状态，看看各个开关啊，刀闸啊啥的，是不是在正常的位置。
这一步很关键哦！要是没检查好就进行下一步，就像闭着眼睛走路一样，很容易出岔子的。
你可能会想，为啥要这么仔细检查呢？其实很简单，这是为了确保我们后面的操作是安全的呀。
然后呢，就可以按照操作票上写的顺序进行操作啦。
比如说拉闸或者合闸之类的操作。
不过呢，在操作的时候一定要小心谨慎。
我知道有些人可能觉得自己很熟练了，就想快点操作完。
但是我得说，可别这么心急，慢工出细活嘛！每操作一个步骤，最好再确认一下设备的状态有没有改变正确。
在操作过程中，如果遇到什么问题，比如说某个开关拉不动或者合不上，这时候可别硬来啊。
停下来，好好检查一下是什么原因造成的。
是设备本身有故障呢，还是有其他什么情况？这时候经验就很重要啦，根据我的经验，一般这种情况可能是有联锁装置在起作用，或者是设备内部有小故障了。
等所有的操作都完成之后呢，再检查一遍所有的设备状态，确保都在正确的位置上。
小提示：别忘了最后一步哦！这就像做完作业要检查一遍一样，虽然可能会觉得有点麻烦，但是为了安全和准确，这一步可不能少呀。
低压配电倒闸流程
低压配电倒闸流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!低压配电倒闸流程一、准备工作阶段在进行低压配电倒闸之前，需要进行一系列准备工作。
倒闸操作安全技术操作规程（3篇）
倒闸操作安全技术操作规程倒闸操作是电力系统运行中常见的操作之一，它涉及对断路器进行开关操作，既要保证电力系统的安全稳定运行，又要确保操作人员的人身安全。
为此，制定一份详细的倒闸操作安全技术操作规程，对操作人员进行规范和指导，是非常必要的。
下面将对这份规程进行详细介绍。
一、操作流程和程序1. 操作前准备（1）操作人员要检查自己的操作证件是否在有效期内，并佩戴好个人防护装备，如安全鞋、手套和防护面罩等。
（2）操作人员要熟悉所操作的设备的结构和工作原理，并检查相关设备的运行情况和工作状态。
（3）操作人员要进行仔细的安全检查，确保操作环境安全，如消防设备、紧急疏散通道和应急设备等。
（4）操作人员要与相关人员协调沟通，确保其他设备和系统在倒闸操作期间不会受到影响。
2. 倒闸操作步骤（1）确认操作对象和操作方式，明确要倒闸的设备和用于操作的断路器的种类及型号。
（2）根据设备的工作状态和要求，选择适当的倒闸操作方式，如就地操作、远方操作或联锁操作等。
（3）在进行倒闸操作前，先进行预告和警示，确保相关人员有足够的时间和机会做好准备和保护措施。
（4）执行倒闸操作，操作人员要严格按照设备厂家的要求和操作规程进行操作，并注意断路器的动作情况和操作过程中的异常情况。
（5）在倒闸操作完成后，操作人员要及时报告操作结果和设备状态，并与其他相关人员协调沟通，确保设备正常投入运行。
3. 操作后处理（1）操作人员要仔细检查设备的运行情况和工作状态，如发现异常情况要及时报告并采取措施进行处理。
（2）操作人员要及时整理和归档操作记录，包括操作时间、操作方式、操作结果以及设备的运行情况等。
（3）操作人员要进行仔细的清理和整理工作现场，确保环境的整洁和安全。
二、安全措施和要求1. 个人防护措施（1）操作人员要按照相关规定佩戴个人防护装备，如安全鞋、手套、防护面罩等。
（2）操作人员要确保自己的身体健康状况良好，不得有酒后操作等不良行为。
2. 设备安全措施（1）操作人员要仔细检查所操作设备的运行情况和工作状态，如发现设备存在故障或异常情况，要及时报告并采取措施处理。
7 低压系统的典型倒闸操作
总结
一、低压4号母线的停送电操作 二、低压5号母线的停送电操作 三、应急电源柜的停送电操作
感谢聆听
低压系统的典型倒闸操作
低压5号母线的停送电操作
全部停电工作流程：
1、把电容柜控制器的开关转至手动位置并逐组切除。 2、拉开电容柜断路器、刀闸并放电。 3、切断各支路送电断路器及支路电源进线刀闸。 4、把电源切换柜及发电机控制柜KK开关扳至停止位置。 5、切断母联开关及母联刀闸。 6、切断各路低压电源进线主空气开关及低压主开关电源刀闸。 7、切断各支路高压断路器及高压支路隔离开关。 8、切断高压电源进线总负荷开关及总刀闸（隔离开关）。 9、对高低压侧电源进出线、母线、变压器、电容器、电缆及开关，刀闸上下各侧进 线反复验电，并充分放电。验电时应反复试验验电器证明验电器完好。 10、在可能来电的各侧分别装设接地线（先接地端、后接导体端）并合上高压支路接 地刀闸。 11、在可能来电的各机房，开关柜分别立即上锁并悬挂“线路有人工作，严禁合闸” 的标识牌。
低压系统的典型倒闸操作
低压5号母线的停送电操作
注意事项： （一）停送电工作前： 1. 必须清楚知道停送电的电压等级，所用到的工具，并检查工具是否完好，有无损坏等。 2. 熟悉现场环境，找到所要执行电力开关的位置，准备向调度室申请停送电。 （二）停送电工作中： 1. 必须按顺序停送电，切不可误操作，停电后进行验电、放电、挂接地线，然后再挂“禁止合闸， 有人工作”标示牌。 2. 验电时必须使用电压等级且试验合格的验电器。常接入的电压表作为设备是否带电的根据。检 修人员得到调度室设备停电通知后，应就地试车，确认设备已停电。 3. 电气人员进行停电和检修工作时必须遵守以下规定：动力配电柜的闸刀开关，禁止带负荷停电 拉闸。在电容器上工作时，必须先断开电源，放电并接地后方可进行工作。测量设备的绝缘电阻， 必须将电源断开，验明无电压，设备上无人工作时，方可采用电压等级合适的摇表进行测量。 4. 设备停电后将抽屉抽出，并检查确认抽屉回路断开，然后再挂“禁止合闸，有人工作”标示牌。 5. 操作人员送电时不能面对抽屉，必须侧身操作，以防发生电弧伤人事件。 6. 抽屉送电时，确认母线插头和母线接触良好之后方可送电。 （三） 停送电后： 1. 检查停送电是否正确。通知调度室停送电工作完成。 2. 认真做好停送电记录，包括申请停电人、停电时间、停电的设备、停电操作人、验电人、送电 时间、送电的设备、送电操作人等，检查无误后方可离开。
低压停电倒闸操作方法
低压停电倒闸操作方法低压停电倒闸操作是指在给低压电网停电后，进行倒闸操作以恢复供电。
以下是低压停电倒闸操作的方法。
1. 确定停电原因：首先要明确停电的原因，例如系统故障、检修、天气原因等。
停电原因确定后，需要进行相应的倒闸操作。
2. 停电事前准备工作：在进行低压停电倒闸操作前，需要进行一些准备工作。
首先，必须确认安全操作措施已到位，如穿戴好个人防护用品，确保操作环境的安全。
其次，需要熟悉低压开关设备的位置和工作原理，掌握倒闸操作的具体步骤和要求。
最后，对需要倒闸的开关设备进行检查，确保设备状态正常，无异常情况。
3. 停电操作：停电操作是指将低压电网下的开关设备切断与外部供电系统的连接。
停电操作是低压停电倒闸操作的前提，因此在进行倒闸操作前，必须进行停电操作。
停电操作一般由供电部门负责。
4. 倒闸操作：倒闸操作是指将已停电的低压开关设备重新接入供电系统，以恢复供电。
具体的倒闸操作步骤如下：(1) 检查设备状态：在进行倒闸操作前，首先要进行设备状态检查，确保设备无故障、无漏电等问题。
(2) 备份数据：在倒闸操作前，应先备份重要数据，以防止数据丢失。
(3) 操作开关：按照设备操作说明，将开关设备合闸，使之重新接入供电系统。
在操作开关时，必须按照规定的顺序和方法进行，确保操作的安全性和准确性。
(4) 检查供电情况：在进行倒闸操作后，应及时检查供电情况，确保供电正常恢复。
5. 检测运行状态：在完成倒闸操作后，需要对设备进行检测，确认设备运行状态正常。
例如，可以检查电流、电压等参数，以确保设备正常运行。
6. 恢复工作：在确认设备正常运行后，可以进行相应的恢复工作，如恢复数据、重新启动设备等。
在进行低压停电倒闸操作时，需要注意以下几点：- 安全第一：操作人员必须严格按照操作规程进行倒闸操作，确保自身安全和设备运行安全。
- 注意操作顺序：倒闸操作必须按照规定的顺序进行，不能有任何遗漏和错位。
- 严禁违规操作：在进行倒闸操作时，不得进行违规操作，如未经授权私自操作设备、操作违规等。
高低压配电柜操作规程
高低压配电柜操作规程 The manuscript was revised on the evening of 2021目的：规范高低压配电柜的操作程序。
适用范围：适用于高低压配电柜操作过程。
责任：高低压配电柜操作人员按本规程操作，车间管理人员对本规程的有效执行承担监督检查责任。
内容：1. 高压配电房送电操作要求：配电房高压进线柜带电后，此时10KV进线电柜下面电缆带电，带电指示灯亮。
确认后才能进行下一步操作；公司配电房高压配电柜操作由本公司持经高压培训并取得相应操作资格证的值班电工操作。
低压配电柜操作电工，也必须持证上岗。
2. 倒闸操作：倒闸操作前的准备：2.1.1 一次设备（高压部份）核对无误；10KV电源进线柜、变压器出线柜、变压器低压侧总进线柜及其它低压开关柜的刀闸及开关均处于断开位置；2.1.3 倒闸操作由两人执行，一人操作，一人监护。
操作人员须戴绝缘手套，穿绝缘鞋。
倒闸操作程序：2.2.1 确认10KV电源（由旺甫大利变电站开关供电）进线已经有电；2.2.2 合上进线电柜进线开关，此时10KV母线带电，监测母线电压（分闸按相反顺序操作）；2.2.3 确认所需送电变压器联接的高压开关柜接地刀闸在断开位置后，合上开关，供电至变压器，检查变压器运行状况，运行正常后，合上需供电的低压馈线的隔离开关，再合上负荷开关。
（分闸操作顺序相反，即先分负荷开关，后分刀闸，先分负荷侧，后分电源侧，验电确认停电后，合接地刀闸）；2.2.4 按以上步骤操作，直至向所有需供电变压器完成合闸供电（分闸断电）；高压开关柜具体操作：2.3.1 确认高压进线电缆已送电，将主开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时高压开关柜母线带电，电压表显示高压电压值；2.3.2 确认所需供电变压器对应的高压开关分柜，把高压开关柜接地刀闸旋转在断开位置，将分开关柜开关小车摇进开关柜内，摇尽为止，面板分闸指示灯亮，如开关已储能，储能指示灯亮，将合闸旋钮由分向合旋，直至听到合闸响声为止，同时合闸指示灯亮，分闸指示灯灭，此时变压器带电；2.3.3 停高压电时，操作顺序相反，操作完毕，挂停电标志牌；2.3.4 停电后操作高压开关柜，使用所配备的后备电源操作，如后备电源损坏，用开关储能操作；2.3.4 储能功能作用，是在突然停电，同时后备操作电源损坏时，手动储能按键，保证合闸或分闸操作完成。
配电室倒闸操作规程安全操作规程
配电室倒闸操作规程一、目的:保证配电设备设施运行安全.二、适用范围:厂区配电房设备及附属设施的管理.三、基本规定:1、任何电气设备在未验明无电之前,应一律视为有电.2、凡是要在高压电气设备上或线路上工作,必须事先将电源切断,并挂上号牌警示.3、非工作人员入内一律要登记,并有本所工作人员陪同.4、防鼠、雀、蛇等小动物入内之网、门窗,必须关好,若有损坏,立即修复.5、定期检查安全用电设施及接地、接零电阻.6、如接班人员未到,责当班人员不得离开工作岗位.7、电气作业人员必须经专业安全技术培训并考试合格,持证上岗.四、操作要求:1、严格执行”操作票制度”事故处理及单一刀闸拉合时,可以用操作票.2、操作人员和监护人员应根据模拟图板核对所填操作票是否正确,并经有关人员审核签名.3、操作时必须按操作顺序进行操作,每操作一项做一个记号,全部操作完成后进行复查.4、操作发生疑问,应立即停止,并向有关人员汇报弄清问题后再进行操作,不准擅自更改操作票,严禁酒后值班操作.5、运行中电容开关跳闸时,应退出运行,经检查确认无异常后,方可试送.6、重要回路跳闸时且伴随较大冲击时,允许不检查再强送一次,不成功严禁再次合闸,带有重合闸保护的,应及时查明原因,报告上级.7、遥测电容或电缆时前后应充分放电.8、变压器预警信号动作时,应及时查明原因报告上级.9、操作电压互感器前,应考虑相应的失压保护和计量装置等.10、正常情况下发电机应处于自投状态,清洁发电机及附属设备时,应将功能选择开关断开,工作完毕后,恢复正常.11、有高压接地现象或雷雨天检修电气设备时,必须穿绝缘鞋,雷雨天气禁止倒闸操作,巡视电气设备不得靠近避雷器.12、变压器保护跳闸后应退出检查.13、倒闸操作顺序:停电:按照系统运行的最末端,依次向高压端停电如:先低压后高压(负荷侧断路器----负荷侧刀闸----母线侧刀闸).送电:与停电操作顺序相反,先高压后低压(母线侧刀闸----负荷侧刀闸----负荷侧断路器).送电时被送电区域配电室电气设备前不得有人,以防高压电冲击波触电.14、电气设备停电后,即使是停电,在未拉开有关刀闸和做好安全措施前,不得触及设备与栅栏,以防突然来电.15、变压设备发生接地时,室内不得接近故障点4米,室外不得接近故障点8米,且应穿戴相应电压等级的绝缘鞋和绝缘手套.16、巡视配电装置,进出配电室,应随手将门锁好,无关人员未经批准不得进入配电室.17、变压器、高压设备的保养、检修,应按规定的周期进行.配电室安全操作规程基本要求:电气作业人员必须经专业安全技术培训考试合格,发放许可证后,持证上岗、操作.电工上岗、操作必须穿戴合格的绝缘鞋、绝缘手套,酒后不准操作.一、倒闸操作必须根据值班调度员或值班负责人命令,受令人复试无误后执行.发布命令应准确、清晰.使用正规操作术语和设备双重名称,即设备名称和编号.发令人使用电话发布命令之前,应先和受令人互报姓名.发令全过程和听令报告时都要做好记录.二、倒闸操作由操作人填写操作票.单人值班者,操作票由发令人用电话向值班员传达,值班员应根据传达的命令,填写好操作票,复试无误,并在”监护人”签名处填入发令人的名字,每张操作票只能填写一个操作任务.三、停电拉闸操作必须按照开关顺序依次操作,送电的顺序与此相反.如变压器需要停电时,应先停低压,后停高压.送电时先送高压,后送低压.送电时被送电区域或配电室电气设备前不得有人,以防高压电冲击波触电.四、下列项目应填入操作票内:1、应拉合的开关.2、检查开关的位置.3、检查接地刀闸是否断开.4、检查负荷.5、安装或拆除控制回路,电压互感器回路的保险器.6、切换保护回路和检验有无电压等.五、操作票应用钢笔或签字笔填写,票面清晰,不得任意涂改.操作人和监护人应根据模拟图板或接线图核对所填写的操作项目并分别签字,然后经值班负责人审核签字.六、操作前应核对设备名称、编号和位置,操作中应认真执行监护人制.必须按操作顺序操作,每操作完一项,做一个记号,全部操作完毕后进行复查.七、倒闸操作必须由两人执行,其中一人对设备较熟悉者作监护.特别重要和复杂的倒闸操作,由熟练的电工操作,值班负责人或主管负责人监护.八、操作中发生疑问,不准擅自更改操作票,不准随意解除闭锁装置,应立即向值班负责人或主管负责人报告,弄清楚后再进行操作.九、电气设备停电后,即使是事故停电,在未断开开关做好安全措施以前,不得触及设备,以防突然来电.十、在发生人身触电事故时,为了解救触电者,可以不经许可,即断开有关设备的电源,但事后必须立即报告上级.。
低压倒闸操作流程
“倒闸”是电力系统重要工作内容之一，也是具备高压操作资格人员必备技能。
从低压升级为高压，倒闸操作也是必不可少的关键学习内容。
同时还有许多高压电工，一直以来没有机会尝试实施操作。
高压配电系统本文内容将零基础从认识倒闸开始，进行基础知识、操作规则、操作要领、注意事项等内容详细解读。
为您掌握技能、巩固知识提供必备参考及帮助。
一、零基础认识倒闸操作1、什么是倒闸操作“倒闸”指：变配电设备状态的切换，由一种状态转换为另一种状态。
对于倒闸过程中的实施内容，人们通常称为倒闸操作。
倒闸通俗讲：为规律性开关闭、合转换，调整变配电运行方式。
与低压不同，由于高压系统危险系数较高，属于集中性供电中心。
在通断操作开关时负荷电流较大，一旦出现闪失会造成严重事故后果。
因此对倒闸操作是非常严谨、规范的电气作业工作内容。
2、倒闸操作状态解读在倒闸操作中，我们会经常遇到或听到以下四种运行状态，来形容设备运行情况与开关位置。
分别为运行状态、热备状态、冷备状态、检修状态，接下来我们详细解读四种状态具体含义。
系统状态指示运行状态：指设备处于正常运行，相对应的断路器、隔离开关均处于合闸位置。
如主控开关为小车时，小车断路器状态旋钮显示为连接位置。
就像我们常用的汽车已发动或行驶状态。
热备状态：指设备断路器处于分闸状态，所控制线路是没电的。
但设备隔离开关是闭合位置即接通的，只有断路器处于断开。
如小车断路器在热备时开关状态是连接位置，但内部电气机构处于分闸位置。
就像汽车插入启动钥匙，点亮中控的状态。
冷备状态：指设备断路器处于分闸位置，隔离开关也在断开位置，但未执行安全接地措施。
如小车断路器，按下断开按钮后，需将小车遥至试验位置，进行电气与物理两个方面断开，即断开了断路器和隔离开关。
就像汽车仅处于钥匙插入状态，未进行任何操作、旋转。
检修状态：指设备断路器与隔离开关均为断开位置，并按要求做好了安全措施。
如小车断路器检修状态时，将短路器遥至检修位置，并悬挂检修或禁止合闸标识。
3低压配电室倒闸操作规程
为保障供电安全，合理利用变压器、电容柜等变配电设备，制定本操作规程。
1#变压器带1组低压柜，2#变压器带2组低压柜，1组低压柜和2组低压柜之间用母联连接。
1、都未送电，1#变压器带两组低压配电柜运行
1.1确保2组低压柜进线断路器摇出
1.2确保母联合闸
1.3将1#变压器送电
1.4将1组低压柜进线断路器合闸
2、1#变压器带两组低压柜运行，将1#变压器停电，2#变压器送电
2.1将2#变压器送电
2.2将2组低压进线柜合闸
2.3将1组低压进线柜分闸
2.4将1#变压器停电
3、母联未合闸，1#变带1组低压柜，2#变带2组低压柜，计划1#变和2#变并
3.1确保其中一组负荷较大
3.2确保母联到位并合闸
注：
1、严禁在变压器未送电前将变压器所带低压进线柜合闸
2、操作前必须请示领导
3、操作过程中保证有三人同时在场
4、操作前申请操作票
5、其它情况参考以上操作。
低压开关倒闸操作方法
低压开关倒闸操作方法
低压开关的倒闸操作方法一般包括以下步骤：
1. 仔细阅读低压开关的操作说明书，了解倒闸操作的具体要求和注意事项。
2. 检查电气设备的供电情况，确保无电或者电路已经切断。
3. 穿戴好个人防护装备，如绝缘手套、绝缘靴等。
4. 使用提供的手动操纵装置，将开关切换到倒闸位置。
有些低压开关可能还需要拔出保护盖或者解除锁定装置。
5. 注意观察指示灯或数字显示器等，确保开关已经切换到倒闸位置。
6. 根据具体需要，可能还需要操作其他附属设备，如分断器、隔离开关等。
7. 仔细检查周围环境，确保没有任何人员或物体与开关接触。
8. 使用手动操纵装置，将开关切换到合闸位置。
同样，根据具体需要可能还需要操作其他附属设备。
9. 检查指示灯或数字显示器等，确保开关已经切换到合闸位置。
10. 根据需要，复位保护盖或者锁定装置。
11. 检查开关和附属设备的工作状态，确保正常。
上述方法只是一般操作步骤，实际操作可能因具体设备不同而有所差异。
为了确保安全，建议在熟悉设备操作说明的前提下，由专业人员进行操作。
高低压配电倒闸操作流程
倒闸操作流程步骤：方案一:在A路市电电源断开的情况下操作步骤1：将G5高压配电柜真空断路器摇出，闭合接地刀。
（防止突然来电）2：将G8高压进线柜真空断路器摇出，闭合接地刀。
（双重保护）3：将低压进线柜D21真空断路器摇出。
（三重保护）4：将电容补偿柜D22手动断开。
（防止向负载回馈电能）5：卸掉B路市电下端大型用电负荷。
6：将D18低压联络柜真空断路器摇进后，检查无误后手动合闸。
7：手动闭合D24、D25真空断路器，并检查负载运行情况。
8：检查3楼设备间低压进线配电柜LC1、LC4是否已带电。
9：查看UPS工作情况。
（注：在倒闸操作期间，三楼数据机房中心负载所用电源由UPS提供，满载可维持15分钟）方案二：在A、B两路市电都断电的情况下操作步骤1：将G5高压配电柜真空断路器摇出，闭合接地刀。
将G4高压配电柜真空断路器摇出，闭合接地刀。
2：将G8高压进线柜真空断路器摇出，闭合接地刀。
将G1高压进线柜真空断路器摇出，闭合接地刀。
3：将低压进线柜D21真空断路器摇出。
4：将电容补偿柜D22手动断开。
（防止向负载回馈电能）5：开启柴油发电机检查发电机运行情况并测量输出端电压是否正常。
6：将E1柴油发电机低压出线柜真空断路器摇进，检查无误后手动合闸。
7：检查3楼设备间低压进线配电进线柜LC1、LC4是否已带电。
8：查看UPS工作情况。
（注：在倒闸操作期间，三楼数据机房中心负载所用电源由UPS提供，满载可维持15分钟）方案三：A路市电来电1：将D18联络柜低压真空断路器分断，检查无误后在摇出。
2：分断G5高压配电柜接地刀，并将高压真空断路器摇进。
检查无误后手动合闸。
3：将D21低压进线柜真空断路器摇进，检查无误后手动合闸。
4：手动闭合D24、D25低压配电柜真空断路器。
5：手动闭合D22电容补偿柜。
（向负载回馈能量，提高有功功率，降低无功损耗）6：检查3楼设备间低压进线配电柜LC1、LC4是否已带电。
7：查看UPS工作情况。
转油站低压转负荷倒闸操作程序
方案1：运行方式：1#、2#电源运行，站内1#、2#站用变运行，低压母联刀闸在开位任务一：1#电源失电或计划停电，电调下令将1#站用变所带站内负荷转至2#站用变低压转负荷倒闸操作程序：将1#站用变所带负荷开关全部拉开拉开1#站用变低压刀闸检查1#站用变低压开关在开位在1#站用变低压刀闸动、静触头间装设一块隔板合上低压母联刀闸启原1#站用变所带低压负荷低压负荷转正常倒闸操作程序：将1#站用变所带负荷开关全部拉开拉开低压母联刀闸检查低压母联刀闸在开位拆除1#站用变低压刀闸动、静触头间一块隔板合上1#站用变低压刀闸启原1#站用变所带负荷任务二：2#电源失电或计划停电，电调下令将2#站用变所带站内负荷转至1#站用变低压转负荷倒闸操作程序：将2#站用变所带负荷开关全部拉开拉开2#站用变低压刀闸检查2#站用变低压开关在开位在2#站用变低压刀闸动、静触头间装设一块隔板合上低压母联刀闸启原2#站用变所带低压负荷低压负荷转正常倒闸操作程序：将2#站用变所带负荷开关全部拉开拉开低压母联刀闸检查低压母联刀闸在开位拆除2#站用变低压刀闸动、静触头间一块隔板合上2#站用变低压刀闸启原2#站用变所带负荷方案2：运行方式：1#、2#电源运行，站内1#站用变运行，2#站用变热备用（低压刀闸在开位）低压母联刀闸在合位任务一：1#电源失电，电调下令将站内负荷转至2#站用变低压转负荷倒闸操作程序：将站内所有低压负荷开关全部拉开拉开1#站用变低压刀闸检查1#站用变低压刀闸在开位在1#站用变低压刀闸动、静触头间装设隔板一块拆除2#站用变低压刀闸动、静触头间装设隔板一块合上2#站用变低压刀闸启原站内所有负荷低压负荷转正常倒闸操作程序：将站内低压I段母线所带负荷开关全部拉开拉开低压母联刀闸检查低压母联刀闸在开位拆除1#站用变低压刀闸动、静触头间装设隔板一块合上1#站用变低压刀闸启站内低压I段母线所带负荷将站内低压II段母线所带负荷开关全部拉开拉开2#站用变低压刀闸检查2#站用变低压刀闸在开位在2#站用变低压刀闸动、静触头间装设隔板一块合上低压母联刀闸启站内低压II段母线所带负荷。
低压倒闸操作
三 411刀闸带411—1, 411—2投入运 行
• 1 做好个人防护，戴好安全帽，绝缘手套 穿 好绝缘鞋。
• 2 检查411刀闸，411—1, 411—2确在分闸位置。 • 3 关好柜门， 以顺时针方向合411刀闸。 • 4 再次打开柜门，合411—1, 411—2。 • 5 用试电笔在411—1，411—2下口位置进行验
电，确有电。
• 取证122页 复审66页
四 配电室主进柜，电容柜，抽屉式 出线柜退出运行。
• 1 做好个人防护，戴好安全帽，绝缘手套， 穿好绝缘鞋。
• 2 退出电容柜，拉410. • 3 退出负荷，拉411. • 4 退出电源，拉401. • 5 检查各开关 在分闸位置。 • 取证126页 复审70页
五 配电室主进柜，电容柜，抽屉式 出线柜投入运行。
• 1 做好个人防护，戴好安全帽，绝缘手套， 穿好绝缘鞋。
• 2 检查各开关 在分闸位置。 • 3 投入电源，合401. • 4 投入负荷，合411. • 5 投入电容，合410. • 6 检查各开关在合闸位置。 • 取证131页 复审74页
作”“已接地” • 7 复查“四措”停电，验电，挂地线，挂标示牌。 • 取证114页，复审58页
二 411刀闸带411—1,411—2退出运 行
• 1 做好个人防护，戴好安全帽，绝缘手套， 穿好绝缘鞋。
• 2 打开柜门，拉411—1， 411—2
• 3 关好柜门，以逆时针方向拉411刀闸。 4 再次打开柜门，用试电笔在411—1， 411—2下口位置，进行验电，确无电。 取证118页 准备一组临时接地线，检查外观良好可用。 • 2 做好个人防护，戴好安全帽，绝缘手套，穿好绝
缘鞋。 • 3 线路停电，拉410电容补偿柜。 • 4 线路验电，打开柜门进行逐相验电，确认无电。 • 5 挂临时接地线，先挂接地端，后挂导体端。 • 6 挂标示牌，在410操作手柄挂“禁止合闸 有人工
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检修分厂低压倒闸操作规程
1、低配倒闸操作执行“工作票”制度，由班长签发。
2、为防止误操作，避免出现人身和设备事故，各班组应指定专人负责倒闸操作及各单回路操作，各种操作必须两人以上进行。
3、不得越级进行非本班分管区域的倒闸操作。
4、需进线停电倒闸时，在与动力分厂联系确定无误后，合入联络开关，分开对应的检修低配室进线开关，开关摇出，挂上有人工作，禁止合闸牌，通知动力分厂操作完毕。
5、需进线送电倒闸时，在与动力分厂联系确认无误后，摘除进线禁止合闸标志，开关摇进，送电合闸，分开并摇出联络开关，过程完毕。
6、合闸操作时，在开关摇入后，应观察该开关进线电压指示表，没有指示，表示动力变压器未投运，低压不得合闸。
7、所有合闸、分闸必须操作该开关上部面板合、分按纽，上部（为电合闸、分闸），不得在万能短路器本体合闸、分闸（机械式合、分）。
注：以上规定必须严格遵守，出现特殊状况必须及时向分厂汇报，请示如何处理
一、进行一切倒闸操作时，必须思想高度集中，坚决贯彻"安全第一"的方针。
二、一切倒闸操作必须根据命令执行。
对命令有疑问，应提出意见，发令人坚持意见时，应立即执行。
但如执行命令将危及人身或设备安全时，应拒绝执行，并立即报告上一级领导。
三、对于直接威胁人身安全和损坏设备的事故，处理时可不经调度员或上级许可，先行操作，但事后应尽快报告调度员和上级。
四、除紧急送电和事故处理外，一般倒闸操作应尽可能避免在交接班时进行。
五、倒闸操作前，正、副值班工必须明确操作目的和顺序，全面考虑可能发生意外和后果，并做好一切准备。
六、倒闸操作中，必须严格执行“操作五制”，即操作票制，核对命令制，图板演习制，监护、唱票、复诵制，和检查汇报制。
当听到调度电话时，应停止操作，收听电话，弄清情况后再操作。
七、倒闸操作后，全面检查操作质量，并及时汇报，作好记录。
配电房是大厦供电系统的关键部位，设专职电工对其实行24小时运行值班。
未经管理处经理、部门主管的许可，非工作人员不得入内。
值班员必须持证上岗，熟悉配电设备状况、操作方法和安全注意事项。
值班员必须密切注意电压表、电流表、功率因数表的指示情况；严禁变压器、空气开关超载运行。
经常保持配电房地面及设备外表无尘。
配电房设备的倒闸操作由值班员单独进行，其他在场人员只作监护，不得插手；严禁两人同时倒闸操作，以免发生错误。
