电气识图常用图形符号
电气识图常用图形符号
125
线型探测器
126
火灾报警装置
127
热
128
烟
129
易爆气体
130
手动启动
131
电铃
132
扬声器
133
发声器
134
电话机
135
照明信号
136
手动报警器
137
感烟火灾探测器
138
感温火灾探测器
139
气体火灾探测器
140
火警电话机
141
报警发声器
有视听信号的控制和显 142
示设备
在专用电路上的事故照 143
插座
带接地插孔的密闭(防水) 78
三相插座
带接地插孔的防爆三相 79
插座
80
插座箱(板)
21
按钮开关(不闭锁)
旋钮开关、旋转开关(闭 22
锁)
位置开关,动合触点 23
限制开关,动合触点
位置开关,动断触点 24
限制开关,动断触点
热敏开关,动合触点 25
注:θ 可用动作温度代替
热敏自动开关,动断触点
注:注意区别此触点和下
26
图所示热继电器的触点
具有热元件的气体放电 27
管荧光灯起动器
动合(常开)触点
三相变压器 46
星形-三角形连接
具有有载分接开关的三
47
相变压器 星形-三角形
连接
三相变压器 48
星形-曲折形连接
49
操作器件一般符号
具有两个绕组的操作器 50
件组合表示法
51
热继电器的驱动器件
52
气体继电器
53
自动重闭合器件

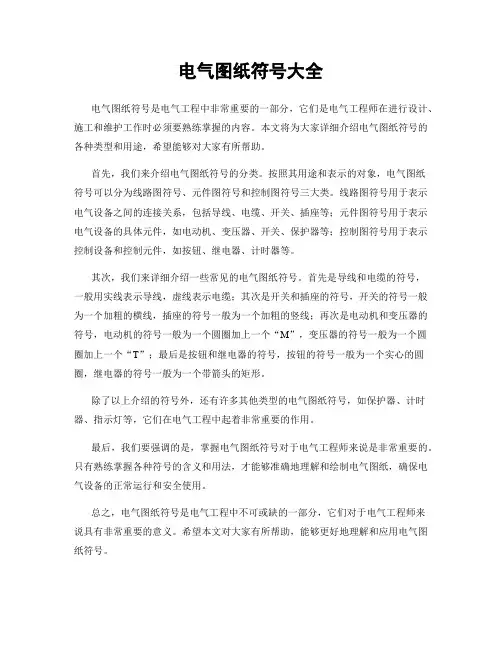

电气图纸符号大全
电气图纸符号大全
电气图纸符号是电气工程中非常重要的一部分，它们是电气工程师在进行设计、施工和维护工作时必须要熟练掌握的内容。
本文将为大家详细介绍电气图纸符号的各种类型和用途，希望能够对大家有所帮助。
首先，我们来介绍电气图纸符号的分类。
按照其用途和表示的对象，电气图纸
符号可以分为线路图符号、元件图符号和控制图符号三大类。
线路图符号用于表示电气设备之间的连接关系，包括导线、电缆、开关、插座等；元件图符号用于表示电气设备的具体元件，如电动机、变压器、开关、保护器等；控制图符号用于表示控制设备和控制元件，如按钮、继电器、计时器等。
其次，我们来详细介绍一些常见的电气图纸符号。
首先是导线和电缆的符号，
一般用实线表示导线，虚线表示电缆；其次是开关和插座的符号，开关的符号一般为一个加粗的横线，插座的符号一般为一个加粗的竖线；再次是电动机和变压器的符号，电动机的符号一般为一个圆圈加上一个“M”，变压器的符号一般为一个圆圈加上一个“T”；最后是按钮和继电器的符号，按钮的符号一般为一个实心的圆圈，继电器的符号一般为一个带箭头的矩形。
除了以上介绍的符号外，还有许多其他类型的电气图纸符号，如保护器、计时器、指示灯等，它们在电气工程中起着非常重要的作用。
最后，我们要强调的是，掌握电气图纸符号对于电气工程师来说是非常重要的。
只有熟练掌握各种符号的含义和用法，才能够准确地理解和绘制电气图纸，确保电气设备的正常运行和安全使用。
总之，电气图纸符号是电气工程中不可或缺的一部分，它们对于电气工程师来
说具有非常重要的意义。
希望本文对大家有所帮助，能够更好地理解和应用电气图纸符号。
电气识图电气图常用符号
1第二章电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。
●详细介绍电气原理图的识读。
本章难点●电气图的绘制特点。
●电气原理图的识读。
电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。
为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。
第一节电气图的常用符号电气图，也称电气控制系统图。
图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。
在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。
如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。
表2—1给出了部分常用电气图形符号和文字符号。
因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。
若需更详细的资料，请查阅最新国家标准。
表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。
图形符号含有符号要素、一般符号和限定符号。
常用图形符号见表2—1。
1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。
如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。
2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。
如电动机可用一个圆圈表示。
水电识图_符号大全
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE:接地(黄绿相兼）PEN:接零(蓝色）3项线(火线）：A项（黄） B项(绿) C项（红) KV：（电压)千伏BV:散线MEB：总等电位 LEB：局部等电位①线路敷设方式代号PVC-—用阻燃塑料管敷设DGL-—用电工钢管敷设VXG—-用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D—-吸顶式L——链吊式 G-—-管吊式B——壁装式R-—-嵌入式BR———墙壁内安装(4）设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b—-导线型号c--导线根数d—-导线截面e——敷设方式及穿管管径f—-敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We-—灯泡安装高度， m f--安装方式L-—光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
电气图形符号(陈亚林)
KM3
2
KM2 3
三菱FX2N-16EYR
Y5 Y4 Y3 Y2 Y1 COM1
说明
1.PLC控制程序已经输入，不 本次工作任务只需要按原理
2.触摸屏的页面制作、变频 3.调试时，控制要求请参考
供配电系统图
照明平面图
1B1× 10 W
1B1× 10 W
1Y1× 15 S
照明灯具的标注
y 灯具的标注是在灯具旁按灯具标注规
定标注灯具数量、型号、灯具中的光源数
量和容量、悬挂高度和安装方式。灯具光
源按发光原理分为热辐射光源（如白炽灯
和卤钨灯）和气体放电光源（荧光灯、高
压汞灯、金属卤化物灯）。
y
照明灯具的标注格式为：
y
a—b(c×d×L)/e f
光源的类型、型号
灯具安装方式代号
例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型 荧光灯，每盏灯具中装设2只功率为40W的灯 管，灯具的安装高度为2.5m，灯具采用链吊式安 装方式。如果灯具为吸顶安装，那么安装高度可 用“—”号表示。在同一房间内的多盏相同型号、 相同安装方式和相同安装高度的灯具，可以标注 一处。
7
CA6140 车床原理图
故障排除的机床电路之二
总开关及保护
主轴转动
主轴运转
制动
快速移动 正转 反转
变压器和照明及显示电路
通电指示 正转
主轴控制
反转
低速
L1 81
QS 84
L2 82
85
L3
83
86
FU1
89 94 97
90 95
104
91 96
111
FU2
电气识图常用图形符号
先断后合的转换触点
31
当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32
座(内孔的)或插座的一个极
33
插头(凸头的)或插头的一个极
34
插头和插座(凸头的和内孔的)
35
接通的连接片
36
换接片
37
双绕组变压器
38
三绕组变压器
39
自耦变压器
40
电抗器
扼流图
41
电流互感器
脉冲变压器
42
具有两个铁芯和两个二次绕组的电流互感器
49
操作器件一般符号
50
具有两个绕组的操作器件组合表示法
51
热继电器的驱动器件
52
气体继电器
53
自动重闭合器件
54
电阻器一般符号
55
可变电阻器
可调电阻器
56
滑动触点电位器
57
预调电位器
58
电容器一般符号
59
可变电容器
可调电容器
60
双联同调可变电容器
61
指示仪表(星号必须按规定予以代表)
62
电压表
63
由电能表操纵的带有打印器材的遥测仪表(转发器)
78
屏、盘、架一般符号
注:可用文字符号或型号表示设备名称
79
列架一般符号
80
人工交换台、中断台、测量台、业务台等一般符号
111
控制及信号线路(电力及照明用)
112
原电池或蓄电池
113
原电池组或蓄电池组
114
带抽头的原电池组或蓄电池组
115
接地一般符号
116
带可控整流器的调节-起动器
电气原理图常用符号
电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。
2. 直线：用一条直线表示。
3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。
4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。
5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。
6. 开关：用一个直线连接两条平行线，表示开关的开闭。
7. 电阻：一个平行线与中间相连的直线表示。
8. 电感：两个半圆线和直线相连表示。
9. 电容：两条平行线和中间相连的直线表示。
10. 变压器：两组平行线和相连的直线表示，表示电压的变换。
11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。
12. 三极管：三个箭头方向相反的箭头组成一个三角形。
13. 晶体管：三个箭头方向一致的箭头组成一个三角形。
14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。
15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。
电气识图与电气符号经典(gai)
e
f
a：同类灯型的个数 b：灯具类型代号 c：灯具内安装灯的数量 d：每个灯的功率（W） e：灯的安装高度(m) f：安装方式代号
例:
4—P 5×25 Ch 1.8
4个链吊式（Ch）吊灯（P），每个吊灯内装5个功率 25w的灯泡。
建筑物三层供电系统图
（P201）
图纸施工说明： 1、该层层高4m，净高3.88m，楼面为预制混凝土板，墙 体为一般砖结构，2.4mm。 2、导线及配线方式： 电源引自第五层，总干线：BV—2×10—PVC25—WC； 分干线（1—3）：BV—2×6—PVC20—WC； 各分支线：BV—2×2.5—PVC15—WC。 3、配电箱为XM1—16。并按系统图接线。 4、本图采用的电气图形符号含义见“GB4728.11—85”， 建筑图形符号见“GBJ104—47。
总配电 箱
5个别 5W平 灯头吸 顶灯
照明电源 线
声控开 关
有线电 视电缆 引同入轴电 缆
SYV75
9
SC—水煤 气管
电话电缆引 入电话电缆
HYV(20对 线)
接地避雷引 下线
平灯头、吸顶 安装
BA型标准层照明平面图
2 平盘吸顶灯
管线看系统 图中WL1WL6。无标 注为二根线
配电 箱
1 1#玻璃罩吸 3 顶2#灯环形莹光
事故照明配电箱 按钮盒
灯具图符
一般的灯（信号灯）具
天棚灯
球形灯
壁灯 防水防尘灯
投光灯
应急灯
防爆灯
防爆荧光灯
荧光灯
闪光型信号灯
插座图符
单相插座
暗装的单相插座
带接地插孔的单相插座、防水型单相插座
防爆型单相插座
电气常用图形符号
一、基本文字符号符号描述符号描述符号描述C电容器EH发热器件EL照明电EV空气调节器FA带瞬时动作的限流保护器件FR带延时动作的限流保护器件FS 带瞬时、延时动作的限流保护器件FU熔断器FV限压保护器件GS同步发电机GA异步发电机GB 蓄电池HA报警器HL指示灯KA过流继电器KM接触器KR热继电器KT延时继电器L电感器M电动机MS同步电动机MT力矩电动机PA电流表PJ电度表PS记录仪表PV 电压表QF 断路器QM电动机保护开关QS隔离开关TA电流互感器TC电源互感器TV电压互感器XB连接片XJ测试插孔XP插头XS插座XT端子排YA 电磁铁YM电动阀YV电磁阀二、辅助文字符号符号描述符号描述符号描述A电流、模拟AC交流AUT 自动ACC加速ADD附加ADJ可调AUX辅助ASY异步BRK制动BK黑BL蓝BW向后C控制CW顺时针CCW逆时针D延时、数字DC直流DEC减E接地EM紧急F快速FB反馈FW向前GN绿H高IN输入INC增IND感应L低、限制LA闭锁M主、中间线MAN手动N中性线OFF断开ON闭合+OUT输出保护接地与中性P压力、保护PE保护接地PEN共用PU不接地保护R记录、反RD红RST复位RES备用RUN运行S信号ST启动SET置位、定位SAT饱和STE步进STP停止SYN同步T温度、时间TE无干扰接地V速度、电压、真空WH白YE黄识读电气图，应弄清识图的基本要求，掌握好识图步骤，才能提高识图的水平，加快分析电路的速度。
在初步掌握电气图的基本知识，熟悉电气图中常用的图形符号，文字符号、项目代号和回路标号，以及电气图的基本构成、分类、主要特点的基础上，接着讲述电气图的基本要求和基本步骤，为以后识读、绘制各类电气图提供总体思路和引导。
一、识图的基本要求1、从简单到复杂，循序渐进地识图初学识图要本着从易到难，从简单到复杂的原则识图。
一般来讲，照明电路比电气控制电路简单，单项控制电路比系列控制电路简单。
电气工程识图知识
电气工程识图一、建筑电气工程施工图常用图形符号（一)电气工程图形符号电气工程施工图常用符号表2。
1.1（二)文字符号1。
线路文字标注格式如下：a-b（c×d）e—f式中a：回路编号；b：导线或电缆型号；c:导线根数；d:导线截面(mm2)；e:导线或电缆敷设方式代号及导线穿管管径（mm），见表2.1。
2；f：敷设部位代号，见表2。
1.3。
导线或电缆敷设方式的标注符号表2。
1.2注:☆表示是重点，在建筑工程中经常用2．灯具文字标注格式如下:—bf式中a—某场所同类型照明器的套数，通常在一张平面图中各类型灯分别标注；b—灯具类型代号，可以查阅施工图册或产品样本;c—照明器内安装灯泡或灯管的个数；d-每个灯泡或灯管的功率(W）;e—照明器底部距本层楼面的安装高度（m）；f—安装方式代号，灯具安装方式主要有下面几种形式，见表2。
1.4。
1。
4【例2.1。
1】某办公室照明平面中标有.表示办公室有8套灯具，功率为60W,安装高度2。
60m,吊线式安装。
照明平面图中各段导线根数用短横线表示，如管内穿三根线，则在直线上加三小道线，两根线可以省略小道线。
编制电气预算就是根据导线根数及其长度计算导线的工程量。
二、建筑电气工程图的识读 （一)建筑电气工程图电气工程图是一类应用十分广泛的电气图，一项工程的电气图通常由以下几部分组成。
1．目录和前言图纸目录包括序号、图纸名称、编号、张数等。
前言包括设计说明、图例、设备材料明细表等. 2．电气系统图和框图（a) (b ） （c ）图2.1.1某电动机供电电气系统图 （a ）三线图；（b ）单线图；（c)框图FU —熔断器；KM —交流接触器；K —热断电器;M-三相交流异步电动机3．电路原理图 4．接线图5．电气平面图图2.1。
3电动机控制接线图（示出一次元件和主电路）X —端子排；FU —熔断器；KM —接触器；K —热继电器；M-电动机电气平面图主要表示某一电气工程中电气设备、装置和线路的平面布置。
水电识图_符号大全精编版
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e——f其中：a--回路编号 b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度， m f--安装方式L--光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
电气图符号含义及图例
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
电工识图字母符号
第二节电路图中表示电气设备的文字符号表1-1-1 电气设备的常用基本文字符号（续表如下）表1-1-2 电路图中常用的辅助文字符号（续表）第四节电气设备图形符号1．表示导线连接敷设的图形符号将电气设备图形符号用粗或细的线条进行连接后，就构成了一个完整的电路图。
我们看到的粗或细的线条称之线型符号。
线型符号用来表示各种导线。
如不同的绝缘导线、电缆，不同形状的母线。
图1-1-4所示为常见的塑料绝缘导线。
它在电路上使用非常普遍，适用于各种线路。
除绝缘导线外还有各种电缆、母线。
图1-1-4塑料绝缘导线在电路图上都是用线型符号与文字符号（汉语拼音字母、数字）共同来表示，包括导线名称、型号、规格、数量、敷设方式、连接方法等信息。
各类型符号见表1-1-7~表1-1-12。
图形符号说明图形符号说明电缆穿金属管保护挂在钢索上的线路电缆穿非金属管保护水下（海底）线路柔软导线地下线路星形接线三角形连接架空线路电缆穿管保护母线伸缩接头电缆铺砖保护事故照明屏蔽导线装在吊钩上的封闭母线图形符号说明图形符号说明中途穿线盒或分线盒装在支柱上的封闭母线封闭式母线表1-1-8 表示导线、母线线路的图形符号图形符号说明图形符号说明电线、导线、母线线路一般符号斜线表示三根导线斜线上数字表示导线根数母线一般符号直流母线交流母线滑触线中性线保护和中性共用线保护线具有保护线和中性线的三相配线表1-1-9 表示设备内部连接与绕组连接用的图形符号图形符号说明图形符号说明两相绕组两个绕组V型（60）连接的三相绕组1．星形连接的三相绕组2．中性点引出的星形连接的三相绕组连接的六相绕组T形连接的三相绕组中性点引出的四相绕组三角形连接的三相绕组开口三角形连接的三相绕组图形符号说明图形符号说明引上引下由下引来由上引来引上并引下由上引来再引下由下引来再引上图形符号说明图形符号说明示例：导线的交叉连接示例：导线的交叉连接单线表示法导线的不连接（跨越）导线直接连接导线的连接导线的交换相序的变更或极性的反向（示出用单线表示n根导线）电缆接线盒，电缆分线盒1单线表示2多线表示端子可拆卸的端子导线或电缆的分支和合并导线的多线连接导线的不连接（跨越）多线表示法导线的交换（换位）示例：示出相序的变更导线的不连接（跨越）单线表示法电缆密封终端头不需要示出电缆芯线的终端头多线表示（示出带一根三芯电缆）单线表示图形符号说明图形符号说明1接触器主触点接触器辅助触点2（常开触点）3（常闭触点）2．执行器件的图形符号表1-1-13~表1-1-26所示出的图形符号，用于系统图、原理接线图、控制电路中。
电气识图通用图形符号
电力配电箱(盘)
照明配电箱(盘)
画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米
画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米
电源切换箱(盘)
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米
事故照明配电箱(盘)
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米
组合开关箱
画于墙外为明装,除注明外底边边距地1.2米
画于墙内为暗装,除注明外底边边距地1.4米
电铃操作盘
除注明外,底边距地1.2米
吹风机操作盘
距地1.2米,容量见设计图纸
配电盘编号
圈内的数字为动力或照明的编号
除注明外,均为HR3型熔断器式隔离开关
熔断器
除注明外,均为RC1A瓷插式熔断器
指示式电流表、电压表
除注明外,为1T1-A型交流电流表
除注明外,为1T1-V型交流电压表
有功电能表
除注明外,均由供电部门备料安装(虚线时为表位)
无功电能表
除注明外,均由供电部门备料安装(虚线时为表位)
安培表的换相开关
伏特表的换相开关
47
连接点
48
交换器一般符号
转换器一般符号
49
直流交流器
50
整流器
51
桥式全波整流器
52
逆变器
53
整流器/逆变器
54
电动机起动器的一般符号
55
步进起动器
56
调节-起动器
57
带自动释放的起动器
58
