塔式容器设计问题解析
压力容器设计常见问题201503
压力容器设计常见问题
3）配用非金属平垫片； （2）商品级双头螺柱及Ⅰ型螺母的使用条件应符合下列要 求： 1）公称压力等级小于或者等于PN40 ； 2）非有毒、非可燃介质以及非剧烈循环场合。 （3）除上述条件外，应选用专用级全螺纹螺柱和Ⅱ型螺母。 缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或 金属垫片应使用35CrMoA或25Cr2MoVA等高强度螺柱。 在洁净场合，如果采用了缠绕垫，也可采用A193，B8-2
压力容器设计常见问题
压力容器设计常见问题
8、采用锻件的管法兰如何选择锻件级别？ （1） 符合下列情况之一者，应符合Ⅲ级或Ⅲ级以上锻件的 要求： 1） 公称压力大于或等于PN100者； 2）公称压力大于PN40的铬钼钢锻件； 3） 公称压力大于PN16且工作温度小于或等于－20℃铁素 体钢锻件。 4）使用介质的毒性为极度或高度危害性的锻件以及截面尺 寸大于300mm的锻件。 （2）除上述规定外，公称压力不大于PN63的锻件应符合Ⅱ 级或Ⅱ级以上锻件的要求。
压力容器设计常见问题
配套螺母A194，8。 7、压力容器用锻件标准及锻件级别划分？压力容器各级锻 件的检验内容有哪些？ 压力容器用锻件标准： NB/T47008-2010 承压设备用碳素钢和合金钢锻件 NB/T47009-2010 低温承压设备用低合金钢锻件 NB/T47010-2010 承压设备用不锈钢和耐热钢锻件 压力容器的锻件按使用要求分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别 。 各级锻件的检验内容详见下表。
压力容器设计常见问题
9、低碳、超低碳奥氏体不锈钢的含义？ 奥氏体不锈钢可以按含碳量多少进行分类，以最常用的188型不锈钢为例：含碳量较高的钢号有1Cr18Ni9（含 C≤0.15％）；含碳量较低的钢号有0Cr18Ni10Ti（含 C≤0.08％）；含碳量最低的钢号有00Cr19Ni10（含 C≤0.03％）。通常将含C≤0.08％的奥氏体不锈钢称为低 碳不锈钢；将含C≤0.03％的奥氏体不锈钢称为超低碳不锈 钢。奥氏体不锈钢含碳量越低，耐晶间腐蚀性能越好。由 于国内外精炼技术的发展，价廉质高的超低碳奥氏体不锈 钢已广泛采用，故在耐腐蚀用途中，以往含碳量较高而加 有稳定化元素（Ti、Nb）的不锈钢已实际趋向淘汰。
塔式容器要点..
二. 钢制塔式容器的适用范围●JB/T 4710-2005《钢制塔式容器》●独立标准；●适用于H/D＞5，且高度H＞10m裙座自支承的塔式容器；●H —总高(基础环板下表面至塔器上封头切线处的高度）；● D —塔壳的公称直径。
●对不等直径塔式容器（加权平均值）：D=D1 L1/H + D2 L2/H +···●不适用于带有拉牵装置的塔器（如：烟囱）；●不适用于带有夹套的塔式容器。
塔式容器必须是自支承的。
适用范围是考虑下述因素制定的：a. 塔式容器振动时只作平面弯曲振动；b.高度小的塔式容器截面的弯曲应力小，计算臂厚取决于压力或最小厚度。
钢制塔式容器设计参数1①塔式容器应考虑的载荷：5.1.4 P8a. 压力载荷:设计压力；液柱静压力（当液柱静压力小于5%的设计压力时可忽略不计）；试验压力；b. 重力载荷：塔器空重：包括塔器壳体（圆筒和封头）、裙座和附件（如接管、管嘴、人孔、法兰、支承圈、支座和不可拆的内件等）的重力载荷；可拆的内件重力载荷：如填料（催化剂）、可拆塔盘板、除沫器、催化剂等的重力载荷；物料的重力载荷：指正常工作状态下物料的最大重量。
对于固体物料（颗粒料或粉料），应按堆积密度计算重力载荷；试压（或试漏）液体的重力载荷；隔热材料重力载荷：如保温或保冷层及其支持件的重力载荷；其他附件的重力载荷：如与塔直接连接的钢平台、扶梯、工艺配管及管架等附件的重力载荷。
c. 风载荷：顺风和横风向；d. 地震载荷：水平地震力和垂直地震力（沿塔高成倒三角形分布）；e.偏心载荷；f.管道外载荷（管道推力和力矩）；g.由塔外部附件（如管架、支座或其他悬挂在塔器上的设备）引起的外载荷；h.由于热膨胀量或线膨胀系数的不同引起的作用力。
②塔式容器应考虑的工况：a. 安装工况；b. 水压试验工况；c. 操作工况；d. 检修工况。
③从载荷性质上分：可以分为静载荷和动载荷a. 载荷大小、方向甚至作用点等不随时间变化的是静载荷，（如压力载荷，重力载荷）；随时间变化的是动载荷,（如风载荷，地震载荷）b. 动载荷能使结构产生加速度，引起结构振动。

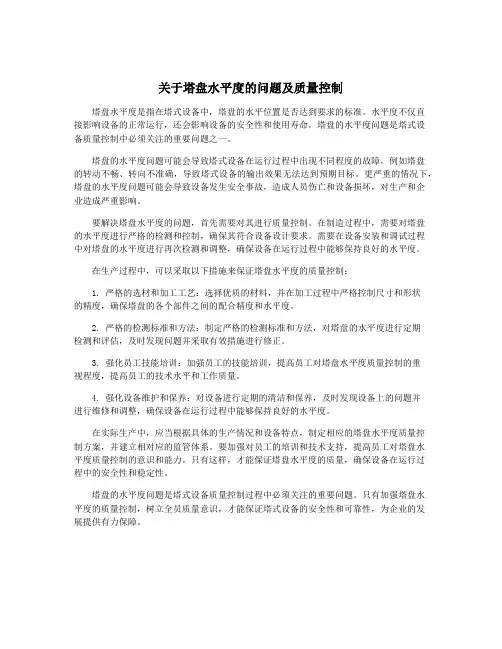

关于塔盘水平度的问题及质量控制
关于塔盘水平度的问题及质量控制塔盘水平度是指在塔式设备中，塔盘的水平位置是否达到要求的标准。
水平度不仅直接影响设备的正常运行，还会影响设备的安全性和使用寿命。
塔盘的水平度问题是塔式设备质量控制中必须关注的重要问题之一。
塔盘的水平度问题可能会导致塔式设备在运行过程中出现不同程度的故障，例如塔盘的转动不畅、转向不准确，导致塔式设备的输出效果无法达到预期目标。
更严重的情况下，塔盘的水平度问题可能会导致设备发生安全事故，造成人员伤亡和设备损坏，对生产和企业造成严重影响。
要解决塔盘水平度的问题，首先需要对其进行质量控制。
在制造过程中，需要对塔盘的水平度进行严格的检测和控制，确保其符合设备设计要求。
需要在设备安装和调试过程中对塔盘的水平度进行再次检测和调整，确保设备在运行过程中能够保持良好的水平度。
在生产过程中，可以采取以下措施来保证塔盘水平度的质量控制：1. 严格的选材和加工工艺：选择优质的材料，并在加工过程中严格控制尺寸和形状的精度，确保塔盘的各个部件之间的配合精度和水平度。
2. 严格的检测标准和方法：制定严格的检测标准和方法，对塔盘的水平度进行定期检测和评估，及时发现问题并采取有效措施进行修正。
3. 强化员工技能培训：加强员工的技能培训，提高员工对塔盘水平度质量控制的重视程度，提高员工的技术水平和工作质量。
4. 强化设备维护和保养：对设备进行定期的清洁和保养，及时发现设备上的问题并进行维修和调整，确保设备在运行过程中能够保持良好的水平度。
在实际生产中，应当根据具体的生产情况和设备特点，制定相应的塔盘水平度质量控制方案，并建立相对应的监管体系。
要加强对员工的培训和技术支持，提高员工对塔盘水平度质量控制的意识和能力。
只有这样，才能保证塔盘水平度的质量，确保设备在运行过程中的安全性和稳定性。
塔盘的水平度问题是塔式设备质量控制过程中必须关注的重要问题。
只有加强塔盘水平度的质量控制，树立全员质量意识，才能保证塔式设备的安全性和可靠性，为企业的发展提供有力保障。
塔类课程设计参考题
1.开孔补强的原则是什么？等面积补强，极限分析补强2.塔盘受液盘上泪孔的作用是什么？泪孔的数目如何确定？用来排除集液3.常用的塔体裙座有那几种类型？采用锥形裙座的条件是什么？圆筒形和圆锥形。
对于受力情况比较差，塔径小且很高的塔采用圆锥形裙座。
4.容器划分类别的依据是什么？压力等级，生产中的作用，安装方式，安全技术管理5.在球形封头、碟形封头、椭圆形封头中，哪一种受力最好？为什么椭圆封头应用比较广泛？受力最好，球型封头。
由于椭圆形封头应力分布比较均匀，且易于冲压成型。
6.常压塔划分为一类容器的原因是什么？压力为常压，且介质毒性和危害性较小。
7.水压试验压力、设计压力各是如何确定的？PT=1.25P8.筒体与裙座的连接方式有那两种？两种连接方式裙座与筒体焊缝处所受的应力有何区别？搭接和对接。
搭接焊缝承受由设备重量及弯矩长生的切应力。
这种结构受力情况较差，但安装方便，可用于小型塔设备。
对接焊缝主要校核在弯矩及重力作用下迎风侧焊缝的拉应力。
9.塔器在进行液压试验时的试验压力是指哪个部位的压力？最底端的压力10.塔器在进行强度校核及直立设备验算时压应力、拉应力校核分别考虑哪种工况？停工检修，水压试验，正常操作。
11.塔器壁厚圆整的根据是什么？钢板的规格。
12.试从工艺的角度说明变径塔产生变径的原因？精馏段与提留段的负荷相差太大时，一般在要变径。
因为中间有抽出，越向上物料越少，自然就不需要太大的塔径了13.在选择法兰时应考虑哪些因素？螺栓预紧力、垫片性能、压紧面质量、法兰刚度、操作条件。
14.低碳结构钢、不锈钢制成的压力容器标准规定都有一个最小壁厚，规定此最小厚度的原因是什么？15.确定地脚螺栓的直径时根据什么应力来计算？剪切应力16.塔盘有两种溢流方式，各适用于什么场合？液体在塔盘上的分布是否越均匀越好？单溢流型和双溢流型。
单溢流型结构简单，有利于提高塔板效率，双溢流型宜于塔径及液量较大时。
是17.图上所标注的厚度是什么厚度？名义厚度δn18.设备设计、制造、验收应遵循什么样的原则？GB150.119.焊接接头系数如何选定？影响焊接接头系数的因素有哪些？按照焊接接头形式选择。
框架中塔器设备设计计算探讨
框架中塔器设备设计计算探讨张艺澄【摘要】There is j ust the method of calculation about steel vertical vessels supported by skirt in NB/T47041—2014,Vertical Vessels Supported by Skirt,and others are not described in it. According to the analysis of the mechanics performance about the columns not in the standard and research of seismic design about the steel body,the natural frequency and influence coefficient of the frame tower device are confirmed,and the loading capability and stress assessment are calcu-lated.%NB/T 47041—2014《塔式容器》中有裙座自支撑金属制塔器的计算方法,对其他支撑形式塔器没有给出明确的计算方法.针对此问题,通过对塔体受力特点的分析及钢制设备抗震设计的分析研究,确定了框架中塔器的自振周期、地震影响系数,并进行了载荷计算和应力评判.【期刊名称】《石油化工设备》【年(卷),期】2017(046)001【总页数】6页(P34-39)【关键词】塔器;框架;设计计算;抗震计算【作者】张艺澄【作者单位】中国昆仑工程公司,北京 100037【正文语种】中文【中图分类】TQ050.2;TE962塔器是用于蒸馏、提纯、吸收及精馏等化工单元操作的直立设备，多采用圆筒焊接结构，由筒体、封头及支撑部件等组成。
塔器的设计载荷除了设计压力和液柱静压力外，还必须考虑地震、风、附属设备、梯子平台、内件、管道等载荷的影响，设计计算包括操作、试验、安装、检修等多种工况。
塔式容器制造工艺及问题处理
塔式容器制造工艺及问题处理摘要介绍了什么是塔器及其制造的工艺步骤，及其在制作过程中遇到的问题和解决问题的方式。
关键词塔器；制造工艺；存在问题塔式容器是高度与直径的比值大于5，且高度大于10米的裙座自支撑钢制塔器。
塔器属于高耸结构，它承受的载荷除压力、温度、载荷外，尚有风载荷、地震载荷与重量载荷等。
在压力较低时，风载荷或地震载荷就成为塔器安全运行的主要载荷。
而这些载荷在塔壳和裙座壳截面中产生的是应力是弯曲应力。
鉴于此种情况，塔式容器在制造过程中要严格按工艺步骤进行制造，并严格控制各个阶段的偏差和质量。
1 制作工艺流程第一步：准备阶段将封头、筒节、裙座、人孔、接管法兰、内件等按图纸及相关标准要求检验合格并备齐，并移植材料标记，所有材料要有材料质量证明书，下料尺寸符合图纸要求。
第二步：筒节组对1）根据各筒节的圆度及顺序划出各筒节的组对基准线，并打好组对顺序标记。
要求相邻两筒节A类接头焊缝中心线间外圆弧长应大于钢板厚度的3倍，且不小于100mm；2）在滚轮架上根据筒节组对基准线和顺序找正点固两筒节，要求任意3000mm筒节直线度允差不大于3mm，塔体总的直线度允差应符合图纸要求，每组装一筒节均应采用拉线法测量筒体直线度并对不符合要求者作出调整。
组对时筒体错边量、棱角度要符合标准要求；3）按焊接工艺规程施焊。
施焊时为防止焊接变形，可采用加内支撑或内焊等距矩形块及对称焊法；4）其它筒节施焊按上述程序依次进行。
注：为了运输方便，根据运输要求可在适当的位置分段。
分段交货的塔器应做好以下几个方面的工作：（1）应进行整体预组装，组装后的外形尺寸偏差应符合图纸及标准要求；（2）应打好对接焊缝的坡口并在其内、外边缘50mm的范围内不得涂刷影响现场焊接及可能引起火灾的防锈漆，只可涂刷可焊性防锈涂料；（3）为防止运输变形，应在分段处筒体内加内支撑。
第三步：筒体与上封头组对1）测量封头的圆度，划出封头的组对基准线，并打好组对顺序标记。
压力容器设计审批员考试(往年真题补充)
1-379当管壳式换热器的换热管受轴向压缩应力时，复合管板应采用（）。
A.爆炸复合管板B.堆焊管板答案：B解析：GB/T151-2014 P10 5.3.2.2条2-380设计温度为-50℃的设备，取下列（）温度的许用应力.A.-50℃B.0℃C.20℃D.30℃E.50℃答案：C解析：GB/T150.1 P12 4.4.2条3-381对于与换热管焊接连接的复合管板，其覆层的厚度不应小于3mm，对有耐腐蚀要求的覆层，还应保证距覆层表面深度不小于（）的覆层化学成分和金相组织符合覆层材料标准的要求。
A.2mmB.3mmC.4mmD.5mm答案：A解析：GB/T151-2014 P58 7.4.2.3.a条4-382奥氏体相与铁素体相各占约50%的双相不锈钢主要用于抗（ ）腐蚀。
A.晶间B.应力C.疲劳答案：B解析：压力容器设计工程师培训教程-零部件P135 奥氏体-铁素体型双相不锈钢5-383管壳式换热器计算传热面积是以换热管( ) 为基准计算的。
A.内径B.中径C.外径答案：C解析：GB/T151 P3 3.2条6-384等面积补强法采用的基本力学模型是（）。
A.受均布载荷作用的等截面简支梁；B.平板开孔的局部应力C.周边简支园平板中心弯曲应力答案：B解析：压力容器设计工程师培训教程-零部件P271 11.4.1条7-385固定管板换热器，壳程为Ⅰ类压力腔，管程为Ⅲ类应力腔，该换热器应为（）类压力容器。
A.ⅠB.ⅡC.ⅢD.Ⅰ与Ⅲ解析：容规P102 A1.3.2条8-386GB/T 151-2014不适用于下列哪些热交换器（）。
A.螺旋板式换热器B.板式热交换器C.制冷空调行业中另有国家标准或行业标准的热交换器D.空冷式热交换器答案：C解析：GB/T 151-2014 P1 1.7条9-387管壳式换热器采用轴向入口接管的管箱，接管中心线处的最小深度不应小于接管内直径的（）。
A.1/4B.1/3C.1/2D.2/3答案：B解析：GB/T 151-2014 P20 6.3.4.1条10-388对于管壳式换热器，当ρv2大于（）kg/（m﹒s2）（ρ-密度，kg/m3；v-流速，m/s）时，采用轴向入口接管的管箱宜设置防冲结构。
塔器大型化设计学习要点与笔记
《在塔设备设计中如何判断是否加框架支撑》➢高径比(H/ D)较大的塔在风载荷的作用下, 在塔顶处会引起一定的静挠度。
因此在完成初步的塔设计后, 还要验算塔设备的挠度值是否在允许的范围内, 进而决定塔是否需要加框架支撑。
本文通过实例中对塔的强度及挠度的计算, 来判断是否加框架支撑。
➢按GB150 -98《钢制压力容器》[ 1] 和全国压力容器标准化技术委员会的SW6《压力容器设计计算程序软件包》进行计算。
➢是否要加框架,和塔顶挠度有关：要降低塔顶的挠度, 可以采用增大塔径或壁厚得到。
一般来说塔径由工艺计算而得,改变它较难, 而壁厚与塔顶挠度成反比关系, 因此对高径比(H/D)较小的塔, 以塔壁厚的大小来调整塔顶挠度的大小比较有效果和合理, 对高径比(H/D)较大的细高型塔, 加框架支撑对减少塔顶挠度会有明显的效果。
塔式容器整体应力分析及评定➢塔器的现行设计方法均基于常规设计方法进行[ 2]（JB4710-1992 ,钢制塔式容器）,常规设计通过解析法计算出在考虑不同载荷组合情况下的初设计结构各危险截面的应力, 进而对计算出的应力进行评定,实现对塔器的有效设计。
由于解析法的力学构建基础模型不可能对实际结构的复杂性进行详尽的考虑, 因此实际上计算结果和具体的结构存在或大或小的差异, 加之对各种应力采用统一的弹性实效准则进行控制,也给实际工程中材料的有效利用造成了一定的影响。
➢完整的塔器分析应考虑以下载荷:①压力作用, 液柱静压力作用超过设计压力的5 %时尚应计及液柱静压的作用。
②塔器的自重作用。
③风载的面力作用。
④地震的体力作用, 包括水平地震力和垂直地震力, 一般情况下只考虑水平地震的作用。
⑤偏心载荷。
➢在塔器分析中应分别计算自重载荷、内压载荷、风载荷、地震载荷、偏心载荷和压力试验载荷引起的应力。
于工程分析中采用弹性分析来处理具体问题, 因此, 在塔器应力分析中各种载荷引起的应力就可以分别计算, 进而采用线性叠加的方法来计算各种载荷组合工况下的应力。
塔式容器要点
塔式容器要点⼆. 钢制塔式容器的适⽤范围●JB/T 4710-2005《钢制塔式容器》●独⽴标准；●适⽤于H/D＞5，且⾼度H＞10m裙座⾃⽀承的塔式容器；●H —总⾼(基础环板下表⾯⾄塔器上封头切线处的⾼度）；● D —塔壳的公称直径。
●对不等直径塔式容器（加权平均值）：D=D1 L1/H + D2 L2/H +···●不适⽤于带有拉牵装置的塔器（如：烟囱）；●不适⽤于带有夹套的塔式容器。
塔式容器必须是⾃⽀承的。
适⽤范围是考虑下述因素制定的：a. 塔式容器振动时只作平⾯弯曲振动；b.⾼度⼩的塔式容器截⾯的弯曲应⼒⼩，计算臂厚取决于压⼒或最⼩厚度。
钢制塔式容器设计参数1①塔式容器应考虑的载荷：5.1.4 P8a. 压⼒载荷:设计压⼒；液柱静压⼒（当液柱静压⼒⼩于5%的设计压⼒时可忽略不计）；试验压⼒；b. 重⼒载荷：塔器空重：包括塔器壳体（圆筒和封头）、裙座和附件（如接管、管嘴、⼈孔、法兰、⽀承圈、⽀座和不可拆的内件等）的重⼒载荷；可拆的内件重⼒载荷：如填料（催化剂）、可拆塔盘板、除沫器、催化剂等的重⼒载荷；物料的重⼒载荷：指正常⼯作状态下物料的最⼤重量。
对于固体物料（颗粒料或粉料），应按堆积密度计算重⼒载荷；试压（或试漏）液体的重⼒载荷；隔热材料重⼒载荷：如保温或保冷层及其⽀持件的重⼒载荷；其他附件的重⼒载荷：如与塔直接连接的钢平台、扶梯、⼯艺配管及管架等附件的重⼒载荷。
c. 风载荷：顺风和横风向；d. 地震载荷：⽔平地震⼒和垂直地震⼒（沿塔⾼成倒三⾓形分布）；e.偏⼼载荷；f.管道外载荷（管道推⼒和⼒矩）；g.由塔外部附件（如管架、⽀座或其他悬挂在塔器上的设备）引起的外载荷；h.由于热膨胀量或线膨胀系数的不同引起的作⽤⼒。
②塔式容器应考虑的⼯况：a. 安装⼯况；b. ⽔压试验⼯况；c. 操作⼯况；d. 检修⼯况。
③从载荷性质上分：可以分为静载荷和动载荷a. 载荷⼤⼩、⽅向甚⾄作⽤点等不随时间变化的是静载荷，（如压⼒载荷，重⼒载荷）；随时间变化的是动载荷,（如风载荷，地震载荷）b. 动载荷能使结构产⽣加速度，引起结构振动。
塔式容器讲解
中国石化集团宁波工程有限公司
4）、风、地震弯矩计算 5）、应力校核 风载荷、地震载荷属于动载荷，即载荷大小、方 向及作用点是随时间变化的，由于动载荷使塔器产 生加速度而引起惯性力，并使塔发生振动，振动过 程中塔的位移和内力不仅与自身的几何尺寸有关， 而且与塔的自身动力特性相关（即自振周期、振动 型式，载荷的变化规律）。对于自支承的塔，可将 简化为一底部固定，顶端自由的悬臂梁，其振动型 式为剪切振动、弯曲振动、或剪、弯联合作用的振 动，究竟是那种振动型式，主要取决于长细比 （H/D）；
2005.10.19
中国石化集团宁波工程有限公司
当 H/D≤5 塔的振动以为主 5<H/D≤10 弯曲振动、剪切振动联合作用 H/D>10 弯曲振动为主 标 准 排 除 了 H/D<5 的 剪 切 振 动 ， 同 时 略 去 了 5<H/D≤10 的剪切分量的影响，即塔的风载、地震 计算仅考虑弯曲振动。其理由: a 、简化地震计算及自振周期计算，即一端自由一 端固定的悬臂梁，做平面弯曲振动。 b 、经振动的动力分析，由于有剪切变形，使构件 刚度降低，自振周期偏大，所以在地震反应谱中的
2005.10.19
中国石化集团宁波工程有限公司
裙座设计温度
有过渡段的裙座 裙座过渡段 裙座本体 无过渡段的裙座 T>-20或T≤200℃ 200℃<T≤350℃
取塔或塔釜的 设计温度T
取建塔地区 的环境温度
取建塔地区的环 境温度
设计温度取塔或 塔釜设计温度
2005.10.19
中国石化集团宁波工程有限公司
2005.10.19
中国石化集团宁波工程有限公司
地震影响系数偏低，因此 , 水平地震力较低，但 由于忽略了剪切变形的影响，计算时，自振周期比 实际值小，从反应谱曲线 T↓,α ↑，F地↑，M地震 弯矩较考虑剪切变形时要大，因此在工程设计上趋 于保守，是安全可行的。 标准中地震载荷和风载荷计算公式，是以塔在地 震载荷和风载荷作用下产生弯曲振动为主给出的。 因此，JB4710规定了H/D>5的使用范围。
塔式容器设计问题解析
科技情报开发与经济SCI-TECH INFORMATION DEVELOPMENT＆ECONOMY2010年第20卷第21期塔式容器在化工行业应用十分广泛。
如甲醇精馏工段有加压精馏塔、脱醚塔、常压塔，称为三塔精馏（有的只有脱醚塔和常压塔，称为两塔精馏）。
还有二甲醚工段的精馏塔、变换工段的饱和热水塔等。
本文所论述的是在JB/T4710—2005《钢制塔式容器》中明确规定的高度H大于10m，且高度H与平均直径D之比大于5的裙座自支承钢制塔式容器。
下面就设计过程中遇到的问题进行阐述，希望能给同行一些启发和帮助。
1筒体分段在塔设备设计时一般要分段计算。
所谓分段，即将塔沿高度分成若干计算段，各段的质量可处理为作用在该段高度二分之一处的集中质量。
为了得到足够高的计算精度，不同的塔设备在设计计算时要看情况分段。
分段对以下3种情况有很大的影响。
1.1自振周期计算JB/T4710—2005在自振周期计算时，考虑了等直径且等壁厚的塔设备和不等直径或不等壁厚的塔设备两种情况的计算。
前者计算时简化为底端固定的悬臂梁。
但是直径和厚度虽然不变，如果存在集中质量的塔式容器，应使集中质量的作用点位于该计算段的质量集中点，避免在同一计算段内形成两个质点，如填料塔，特别是使用时可能积留大量工作介质的情况，最好的分段是每段填料各为一段，没有填料的圆筒段各为一段，视其长度而定。
后者不等直径或不等壁厚的塔设备，质量沿塔高也不是均匀分布的，因此常将这种塔视为由多个塔节组成的，将每个塔节化为质量集中于其质心的质点。
一般来讲，计算自振周期时，要求分段数多一些，其计算结果的精度也较高，特别是高振型的自振周期更是如此。
自振周期对风载、地震载荷都有一定影响。
自振周期增大，脉动增大系数ξ也增大，计算段的水平风力加大，因此计算时增加壁厚，可以减小水平风力。
自振周期对地震载荷影响情况较为复杂，总的来讲，自振周期的变化，影响地震影响系数α的取值，也就直接影响到水平地震力的大小。
大型塔器的设计与探讨
技术变革与创新区域治理大型塔器的设计不仅包括塔器材料的甄选、塔器结构的确定、刚度和稳定性等相关强度的计算、施工图纸的设计，还要考虑塔器的检验、运输及安装等因素，如果考虑不够全面，设计图将难以转化为实际设备。
一、大型塔器的结构设计大型塔器的整体结构由接管、人孔、塔顶吊柱、内部元件、筒体、封头、裙座和地脚螺栓座等组成。
与普通中小型塔相比，大型塔器的局部结构会有自身特点。
1.大型塔器的封头一般分为椭圆形和半球形，在进行封头型式选择时，应将封头材料、形状要求、裙座高度、设计压力、成型方式和能力等诸多因素综合考虑进来[1]。
如果封头材料拼缝容易有裂纹，或封头拼接形状要求较高，或裙座较低时，选择椭圆形封头较为合适。
如果减小封头壁厚以降低成本，或加工水平限制而仅能先成型在拼接，或设计压力较高的情况下，半圆形封头是最佳选择。
2.大型塔器的下封头和裙座在厚度上有较大差值，为最大程度减少二者连接处的附加弯矩，通常会采取中经对齐的方法来解决这个问题。
大型塔器的直径较大，这增加了封头处的拼缝。
而裙座在下封头的焊缝处开U型缺口会在一定程度上降低连接处焊缝的强度，如有必要，尽量不开缺口进行连续焊接。
3.考虑到大型塔器在应用时的操作温度对塔器的影响，当温度超过300℃后，大直径的封头会产生径向热膨胀，而裙座未保温部分会受到较大的附加热应力，在加上塔器重力与弯矩相关应力，多种力叠加起来很容易破坏裙座的稳定性。
如果普通裙座结构不能达到应力承受要求，就应采取短裙座混凝土框架支撑型式，以稳定裙座温度，确保地脚螺栓座、裙座和封头一并膨胀。
另外，开设地脚螺栓孔时应以裙座径向膨胀量为主要依据之一。
二、大型塔器强度计算塔器强度计算一般包括各元件内压强度计算、外压稳定性计算、轴向稳定性校核计算、开孔补强计算、地脚螺栓座校核计算等。
1.大型塔器的管口直径普遍较大，管线和物料重量会造成塔器产生偏心弯矩。
在进行塔体轴向稳定计算过程中，若尚未确定管口方位，则应把全部大管线及其物料对塔体中心的弯矩累积叠加计入偏心荷载。
思考题
一.塔式容器思考题1.塔式容器采用法兰连接时，应同时考虑（轴向力）和（外力矩）的作用，以确定容器法兰的当量设计压力。
2.设计地震基本加速度是指50年设计基准期超越概率为10％时的地震加速度设计取值。
3.塔式容器液压试验时允许采用立试或卧试。
4.塔式容器下封头的设计温度大于或等于400℃时，在裙座上部靠近封头处应设置隔气圈。
5.在计算塔式容器自振周期时，如加大塔壳和裙座壳的厚度，则该塔的自振周期会变小。
6.H/D大于5中的D对于不等直径的塔式容器是指各塔段直径的加权平均值。
7.等直径等壁厚塔式容器的自振周期是将其简化成弹性连续体得到的。
8.基本风压的重现期为50年。
9.基本风压值按《建筑结构载荷规范》选取，但不应小于300N/m2。
10.计算垂直地震力时，其沿塔体轴线的分配原则是倒三角形分配。
11.如果想改变塔式容器的自振周期，可采取什么办法？为什么？12.答：①改变塔式容器的抗弯刚度（如改变壁厚和增大直径）；②降低塔体高度（减小H/D值）；③改变塔式容器的质量；④在塔体上部设置径向限位支撑（如塔箍等）自振周期my=，其中m为质量，y为塔的柔度。
在质量m一Tπ2定的前提下，要减小塔的柔度（即横向振动最大位移），主要是增刚度（EI 值）。
在工艺条件允许的条件下，可以降低塔体高度H或H/D。
必要时，设计成框架塔，使悬臂梁力学模型变为单跨梁的力学模型，有效降低y 值从而有效降低自振周期，但这不属于NB/T47041-2014的范围之内；13.塔式容器应校核的危险截面一般有哪些？①裙座基础环板处裙座壳体的横截面；②通过裙座开孔水平中心线的裙座壳体截面；③裙座与塔体封头连接处焊接接头横截面；④不等直径塔变截面交界处塔壳横截面；⑤等直径塔变壁厚交界处塔壳横截面。
14.塔式容器设计时应考虑的危险工况主要由哪些？①操作工况；②安装或停车检修工况；③水压试验工况。
15.NB/T47041-2014规定，裙座壳体的名义厚度不应小于6mm。
讲稿 塔式容器
2011年江苏省D类压力容器设计人员培训班JB / T 4710－2005 标准学习《塔式容器》0. 塔式容器简介塔式容器在工艺上的作用：塔式容器是直立设备中的一种，它可使气液或液液两相之间进行紧密接触，达到传质及传热的目的。
在化工、炼油、医药、石化、轻纺、石油天然气等行业的蒸馏、吸收、解吸、萃取及气体的洗涤、冷却、增湿、干燥的单元操作中得到广泛的应用，是生产中最重要的设备之一。
塔式容器的主要特点是：体型高，长宽比大，荷载重，塔身除了承受压力载荷、温度载荷外，还承受风载荷、地震载荷和重量载荷。
塔式容器的支座通常为裙式支座，塔式的整个重量都是由裙座支承。
地脚螺栓又将裙座固定在基础上。
对于直径较小的塔式容器也有采用耳座、圈座等支承方式。
也有由操作平台连成一体的塔群或排塔。
塔式容器的种类：从结构考虑：等直径等壁厚塔；等直径不同壁厚塔；变径塔等。
从塔内件考虑：空塔；填料塔；板式塔等。
塔式容器设计的有关参考标准规范：1. GB50011-2001《建筑抗震设计规范》2. GB50009-2001《建筑结构载荷规范》3. SH 3098-2000 《石油化工塔器设计规范》4. SH 3048-1999 《石油化工钢制设备抗震设计规范》5. HG 20652-1998 《塔器设计技术规定》关于JB/T 4710-2005：1. 替代 JB 4710-2000（实际替代 JB 4710-1992)；2. 与 GB 150-1998 相关内容一致；3. 建筑结构载荷、抗震设计规范的更新；GB50011-2001《建筑抗震设计规范》→GBJ11GB50009-2001《建筑结构载荷规范》→GBJ174. 计算方法、设计方法的进步；如横向风的风振计算等；一、总则：1.适用范围适用于：（1）设计应力不大于35Mpa,（2） H /D＞5，且高度H＞10m;（3）裙座自支承的塔式容器。
H——总高（指塔顶封头切线至裙座底部的距离）；D——塔壳的公称直径。
中高温塔式容器裙座优化设计
中高温塔式容器裙座优化设计
姚伟佳
【期刊名称】《石油石化物资采购》
【年(卷),期】2022()17
【摘要】中高温塔式容器在裙座与封头连接部位存在着热应力,而在常规设计中往往忽略了此处热应力,运用有限元分析方法对具体的模型进行了温度场模拟和结构分析计算,通过大量计算结果的比较与分析优化了裙座结构,并给出在常规设计基础上的改进措施,以降低热应力的影响,提高此类塔器的安全性。
【总页数】3页(P229-231)
【作者】姚伟佳
【作者单位】上海弘园石化工程有限公司
【正文语种】中文
【中图分类】G63
【相关文献】
1.高温裙座支撑设备下封头与裙座交接处的设计
2.高温容器裙座热应力的工程计算方法
3.塔式容器设计中裙座材料的选用
4.塔式容器裙座材质选择
5.裙座与塔式容器不同连接型式的对比分析
因版权原因，仅展示原文概要，查看原文内容请购买。
解读塔器的危险截面
解读塔器的危险截面塔式容器的力学模型是一端固定一端自由的悬臂梁，标准中限定了高径比不大于5的裙座自支承式容器，从而使得塔式容器的振动模型以弯曲振动为主。
塔的设计压力一般不会很高，根据计算压力算出的壁厚一般不大。
因此，塔体各段的壁厚均取决于由风载荷和地震载荷引起的截面弯矩大小。
根据塔器筒体是否等厚等径，计算模型分为弹性连续体（或称无限自由度）和多自由度体系两种。
这样塔式容器根据结构特点会出现以下6个危险截面。
1. 裙座底截面。
裙座底截面为地脚螺栓的作用截面，地脚螺栓的作用是固定塔的位置和防止塔倾倒。
前者由于基础环板的支撑已足够稳定无需计算，因此地脚螺栓的计算是从后者出发的。
标准中地脚螺栓的计算方法是维赫曼法，基础偏转时候混凝土基础本身不能承受拉应力，因此拉应力全部由地脚螺栓承担。
2. 裙座上人手孔、引出管孔的中心位置截面。
裙座本身不是受压元件，但属于重要的受力元件，因为裙座上的塔体一般很高且重量较大，而且受风和地震影响较大。
因此标准中规定裙座壳用钢按照受压元件用钢要求选取。
裙座在弯矩作用下分别承受拉应力和压应力，裙座大开孔部位正是削弱的地方，因此新的塔器标准规定引出孔和检查孔的加强管与裙座壳的连接应采用全焊透的结构。
友情提醒，设计人员在参照《塔器设计规定》这本书设计的时候要注意该书中检查孔和引出孔并不是全焊透结构，不要全部照搬。
3. 筒体与裙座对接或搭接焊缝截面。
此处焊缝为重要受力焊缝，同时还承受着温差应力，因此受力情况复杂，因此标准中规定了焊缝过渡段长度以及检测要求。
4. 下封头切线截面。
计算壳休风载荷时，下部是以此处为界的，处于考虑风弯矩和不考虑风弯矩的分界面，因此必须考虑其危险性，实际下端简体封头一般较厚，可以满足应力要求。
5. 塔体直径变化的截面。
直径变化则意味若风载荷变化，因此此处也可能产生局部弯矩，而且锥壳大小端还需要进行塑性分析，控制好半顶角．使得过渡段两端应力维持在合理范围。
6. 塔体壁厚变化的截面。
浅析大型塔器吊装设计应注意的典型工程问题
电力工程技术一、实际吊装过程中的质量估算在实际吊装的过程中，要对塔器的总质量进行估算，其与吊装计算、筹划设计等工作有直接关系，是十分重要的参考数据，可以用于判断选择哪种施工方式、施工工具。
在现场施工的过程中，要估算其总质量，就要考虑以下几个方面：塔器本身的总质量，包括封头、筒体、人手孔、接管等组成部分；第二，各类内件、焊接件的质量，包括支撑圈、支撑座等等；第三，各类附件、支撑构件的质量，包括吊耳、尾耳等构建；第四，预焊件的质量，包括梯子平台、管架等；第五，内部构件的质量，这些内部构建不能从人孔装入，也不能从工艺管口装入，在塔体进行封焊之前就要将这些构件装入，所以要先做质量估算，包括支撑梁、分布器等等；第六，一些外部设施的质量也需要计算，包括梯子、附塔管线等等。
通常，现场吊装要考虑到高空作业的危险性和施工难度，所以许多施工单位会使用梯子、平台等保护措施，也会附加一些支撑管架、管线等，这些设施都应该计算在塔器质量之内。
如果在吊装计算后，发现没有足够的设计余量，或者不能对附塔大管线、梯子、平台等进行质量估算，则要在图纸中详细规划塔器吊装可使用的最大吊装质量，以此确保现场施工的安全性和可行性。
二、大型塔器吊装设计的具体方式１．塔体分段吊装目前，塔器的规模在不断增大，在实际吊装的过程中，一些大型塔器的质量甚至可以超过千吨，即使吊车的吊装能力超过１２００ｔ，但由于塔器比较高，所以无法进行整体吊装，只能采用分段吊装的方式，可以在空中进行组焊。
虽然采用分段吊装的方式（如图１），但在条件允许的情况下，应该尽量减少分段数量，这样可以减少环焊缝数量。
如果塔器需要进行分段焊接，首先要明确分段位置，确保吊装施工的顺利开展。
施工单位和设计单位要进行协商配合，选择最佳的设计和施工方案。
如果没有明确施工单位但已经进行吊装设计，通常要考虑吊装物件的高度，高度越高吊车可吊装的质量越小，塔顶部分的质量较轻，确保吊车性能能够满足吊装需求，塔底部分的质量可以相对重一些。
试分析化工塔器设计若干问题
试分析化工塔器设计若干问题摘要：经济全球化的日益加深及各生产领域生产装置大型化趋势的不断加剧在给化工塔器带来极大发展机遇的同时，也向其提出了更高的技术要求，就目前而言，虽然化工塔器已逐渐在石油炼制、医药工业以及化学工业等领域得到了较为广泛的应用，并发挥着越来越重要的作用，但是，由于其自身构造的特殊性，因此，其在设计过程中依然存在着若干问题。
基于此，本文就乙醇生产所使用的化工塔器的设计问题进行了探究，旨在进一步完善化工塔器设计，使其能够在生产过程中充分发挥自身优势，并为相关人士提供一定的科研参考意见。
关键词：化工塔器；设计；若干问题1、初馏塔进料层的浓缩效应问题由于初馏塔进料温度相对较低，因此，在实践工作中，初馏塔板上的醪液酒精浓度普遍存在增高现象，从而在极大程度上影响着初馏塔顶所导出的酒精蒸气浓度（即浓缩效应），进而影响到整个蒸馏与精馏过程，因此，必须采取科学、有效的方法解决初馏塔进料层的浓缩效应问题。
例如：①当进料温度较低时，由于进料板上具有一定的蒸汽凝缩作用可导致酒精浓度有所增加，反之，酒精浓度则会有所下降，因此，可将此现象作为提高初馏塔耗竭性能的依据，根据实际情况，适当采取高温进料的方式，虽然初次将此方法应用于实践生产过程中时，可能会出现一定的异常现象，但是，却可以在极大程度上实现节能目标，因此，要求有关操作人员在进行高温进料时，必须对工况进行及时调整，使其能够与整体机组有机结合一起。
②由于以糟液热量进行二次预热时，其排出的糟液温度将由100℃~110℃下降至80℃~85℃，因此，可对热量进行大量回收，以此在一定上消除烟雾弥漫与酸气扑鼻等现象，此外，还可利用回收的热量对锅炉进水进行预热。
2、入塔前的物料状态与条件问题在进行有关蒸馏设计工作时，必须对物料入塔前的状态与条件问题进行充分考虑，由于此问题涉及的因素较多，不易一一阐述，因此，本文重点从进料温度因素进行阐述。
由于进料温度与节能效果主要呈正相关关系，因此，无论是过冷液体还是过热蒸汽均可作为进料状态，并在一定程度上影响着塔的热平衡，促使冷凝器与加热器的装备状况与负荷平衡程度等产生相应变化。
塔器设备设计要点分析 赵迎春
塔器设备设计要点分析赵迎春摘要：在化工设备中，塔器是不可或缺的组成单元，塔器设备结构的质量影响着化工产业的是整体运作。
塔器的内在结构较为复杂，其设计要从多方面考虑，其塔器的构造、其裙座的构造、各个组件的选材、具体的制造工艺等方面都对设计有着特定的要求，只有全方面的考虑塔器结构在各方面的要求，才能设计制造出满足化工产业生产的塔器，本文给出了塔器的结构图、技术参照表、设计制造所需要遵循的规范以及无损检测的具体要求，在此基础上，精细介绍了塔器设计的各个环节。
关键词：塔器设备；设计；探析引言为了化工产业更好的发展，需要生产出更多更好的，适用于化工设备的塔器设备。
要对塔器设备进行设计，首要的就是参照各项有关规定，参考各项参数，进而需要进行一定的精度计算，计算设备的强度，然后选取材料，取材还需要进行多方面的考量，其考量的重点是质量。
接下来完成结构方面的设计。
最后，对于各个组件的连接进行优化，将设备连接好后，要进行细节的测验检查，本文依照上述思路，阐述了塔器设备的设计问题。
一、塔器设备结构图、技术参照表、设计制造所遵循的范围、无损检测（一）塔器设备主要结构简图（二）技术参数表（三）设计制造所遵循的规范本文关于塔器的设计参考了三个方面的设计规范，首先是TSG 21-2016《固定式压力容器安全技术监察规程》、NB/T47041-2014《塔式容器》以及GB/T150.1~GB/T150.4-2011《压力容器》。
（四）无损检测参照有关标准对于A、B、D类焊接接头的合格级别进行检查，一般采用MT、RT的的方法进行检测。
二、塔器的设计（一）塔器的划类与选材设备类别的划分：参考《固定式压力容器安全技术监察规程》的各项要求，以及图中压力容器的类别将其以介质为分类条件进行分组。
针对设备的选材：参照《压力容器》中的要求，进行选材，选择Q345D为无缝钢管参照标准、Q345R为氮气介质参照标准、35CrMoA为紧固件参照标准、16Mn Ⅲ为锻件参照标准，所有设备的选材，其化学成分必须要与标准相适应。
