波峰焊常见焊接缺陷原因分析及预防对策
波峰焊常见问题及解决方案
检查锡炉发热丝是否有短路。
检查锡炉设置是否正常。
检查24V是否正常。
检查交流接触器是否正常。
3.不喷雾。
检查光感是否正常。
检查气压是否正常。
检查24V是否正常。
检查助焊剂是否充足。
4.不恒温。
检查发热丝是否正常。
检查交流控制器是否正常。
检查温度传感器是否正常。
检查继电器是否损坏。
检查继电器24V输入是否正常。
8.镀银件密集。
9.钎料xx状选择不合适。
解决方案：1.更改PCB储存条件，降低受潮。
2.选用合适的助焊剂。
3.助焊剂喷均匀，提高预热温度。
4.更改PCB设计方案，分析受热力均匀情况。
5.开平波整形PCB焊点。波峰焊相关基础知识
助焊剂：
主要由溶剂，松香，活化剂组成。分为免洗与非免洗两种。
免洗助焊剂活性相对偏弱，预热需要加长温度在95-130°。
接触角最佳范围15°<⊙<45°
要求钎接对伸出引线的润湿高度H≥D图3
解决方案：
1.改善被焊金属表面状态可焊性
2.正切的实际PCB的图形和布线。
3.合理调整钎料温度，夹送速度，夹送角度。
4.合理调整预热温度。
四．空洞
形成原因1.孔线配合关系严重失调，孔大引线小波峰焊接几乎100%出现空穴现象
2.PCB打孔偏离了焊盘中心。
3.降低焊接温度。
七.冷焊
名词解释：
波峰焊后焊点出现溶涌状不规则的角焊缝，基体金属盒钎料之间不润湿或润湿不足，甚至出现裂纹。
形成原因:
1.钎料槽温度低。
2.夹送速度过高，焊接时间短。
3.PCB在正常焊接时由于热容量大的元件的引脚焊点累积不到足够得热量。
波峰焊十大缺陷原因分析及解决方法
波峰焊十大缺陷原因分析及解决方法波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫“波峰焊”，其主要材料是焊锡条。
下面小编为大家分析下线路板波峰焊接后常见缺陷及解决办法：一、元件脚间焊接点桥接连锡原因：桥接连锡是波峰焊中个比较常见的缺陷，元件引脚间距过近或者波不稳都有可能导致桥接连锡，可能原因如下，焊接温度设置过低，焊接时间过短，焊接完成后下降时间过快，助焊剂喷涂量过少。
般这种情况下要检查波和确认焊接坐标是否正确，可以通过提高焊接温度或预热温度，提高焊接时间，增加下降时间，提高助焊剂喷涂量的方法来改善。
二、线路板焊锡面的上锡高度达不到原因：对于二以上产品来说这也是个比较常见的缺陷，般来讲些金属材质的大元件如电源模块等，由于他们大多与接地脚相接散热较快上锡困难，当然般上锡高度标准会有相应的放松。
除此外焊接温度低，助焊剂喷涂量少，波高度低都会导致上锡高度不够。
提高预热和焊接温度，多喷涂些助焊剂等可以解决问题。
三、线路板过波峰焊时正面元件浮高原因：元件过轻或波抬高会导致波将元件冲击浮高上去，或者在插装元件的时候元件没有插到位，轨道速度过快或不稳导致元件歪斜抬高。
可以制作夹具将原件压住，由于夹具的吸热可能需要提高预热或焊接温度。
推荐阅读：再次焊锡产生的不良原因四、波峰焊接后线路板有焊点空洞原因：元件引脚太短尚不能伸出通孔或元件引脚横截面被氧化不上锡，可以加喷助焊剂。
五、波峰焊接后焊点拉原因：这是个和桥接样发生频率较高的缺陷种类，预热和焊接温度过低，焊接时间太短会导致拉的发生。
六、波峰焊接后线路板上有锡珠原因：有锡珠时要检查助焊剂的质量或者板子表面是否沾上锡膏，助焊剂中含水在焊接时会炸裂导致锡珠。
波峰焊常见焊接缺陷原因分析及预防对策
波峰焊常见焊接缺陷原因分析及预防对策A、焊料不足：焊点干瘪/不完整/有空洞，插装孔及导通孔焊料不饱满，焊料未爬到元件面的焊盘上。
原因：a)PCB预热和焊接温度过高，使焊料的黏度过低；b)插装孔的孔径过大，焊料从孔中流出；c) 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪；d) 金属化孔质量差或阻焊剂流入孔中；e) PCB爬坡角度偏小，不利于焊剂排气。
对策：a) 预热温度90-130℃，元件较多时取上限，锡波温度250+/-5℃，焊接时间3～5S。
b) 插装孔的孔径比引脚直径大0.15～0.4mm，细引线取下限，粗引线取上线。
c) 焊盘尺寸与引脚直径应匹配，要有利于形成弯月面；d）反映给PCB加工厂，提高加工质量；e) PCB的爬坡角度为3～7℃。
B、焊料过多：元件焊端和引脚有过多的焊料包围，润湿角大于90°。
原因：a)焊接温度过低或传送带速度过快，使熔融焊料的黏度过大；b) PCB预热温度过低，焊接时元件与PCB吸热，使实际焊接温度降低；c) 助焊剂的活性差或比重过小；d) 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生的气泡裹在焊点中；e) 焊料中锡的比例减少，或焊料中杂质Cu的成份高，使焊料黏度增加、流动性变差。
f) 焊料残渣太多。
对策： a) 锡波温度250+/-5℃，焊接时间3～5S。
b) 根据PCB尺寸、板层、元件多少、有无贴装元件等设置预热温度，PCB底面温度在90-130。
c) 更换焊剂或调整适当的比例；d) 提高PCB板的加工质量，元器件先到先用，不要存放在潮湿的环境中；e) 锡的比例<61.4%时，可适量添加一些纯锡，杂质过高时应更换焊料；f) 每天结束工作时应清理残渣。
C、焊点桥接或短路原因： a) PCB设计不合理，焊盘间距过窄；b) 插装元件引脚不规则或插装歪斜，焊接前引脚之间已经接近或已经碰上；c) PCB预热温度过低，焊接时元件与PCB吸热，使实际焊接温度降低；d) 焊接温度过低或传送带速度过快，使熔融焊料的黏度降低；e）阻焊剂活性差。
波峰焊和回流焊典型焊接缺陷及解决措施
波峰焊和回流焊典型焊接缺陷及解决措施1、波峰焊和回流焊中的锡球锡球的存在表明工艺不完全正确，而且电子产品存在短路的危险，因此需要排除。
国际上对锡球存在认可标准是：印刷电路组件在600范围内不能出现超过5个锡球。
产生锡球的原因有多种，需要找到问题根源。
1、1 波峰焊中锡球波峰焊中常常出现锡球主要原因有两方面：第一，由于焊接印刷板时，印刷板上的通孔附近的水分受热而变成蒸汽。
如果孔壁金属镀层较薄或有空隙，水汽就会通过孔壁排除，如果孔内有焊料，当焊料凝固时水汽就会在焊料内产生空隙（针眼），或挤出焊料在印制板正面产生锡球。
第二。
在印制板反面（即接触波峰的一面）产生的锡球是由于波峰焊接中一些工艺参数设置不当而造成的。
如果助焊剂涂覆量增加或预热温度设置过低，就可能影响焊剂内组成成分的蒸发，在印制板进入波峰时，多余的焊剂受高温蒸发，将焊料从锡槽中溅出来，在印制板面上产生不规则的焊料球。
针对上述两面原因，我们采取以下相应的解决措施：第一，通孔内适当厚度的金属镀层是很关键的，孔壁上的铜镀层最小应为25um，面且无空隙。
第二，使用喷雾或发泡式涂覆助焊剂。
发泡方式中，在调节助焊剂的空气含量时，应保持尽可能产生最小的气泡，泡沫与PCB 接触面相对减小。
第三，波峰焊机预热区温度的设置应使线路板顶面的温度达到至少100摄氏度。
适当的预热温度不仅可消除焊料球，面且避免线路板受到热冲击面变形。
1、2 回流焊中的锡球1、2、1回流焊中锡球形成的机理回流焊接中出的锡球，常常藏于矩形片式组件两端之间的侧面或细距引脚之间。
在组件贴装过程中，焊膏被置于片式组件的引脚与焊盘这间，随着印制板穿过回流焊炉，焊膏熔化变成液体，如果与焊盘和器件引脚等润湿不良，液态焊锡会因收缩面使焊缝充不充分，所有焊料颗粒不能合成一个焊点。
部分液态焊锡会从焊缝流出，形成锡球。
因此，焊锡与焊盘和器件引脚润湿性差是导致锡球形成的根本原因。
1、2、2 原因分析与控制方法造成焊锡润湿性差的原因很多，以下主要分析与相关的原因及解决措施：ａ）回流温度曲线设置不当。

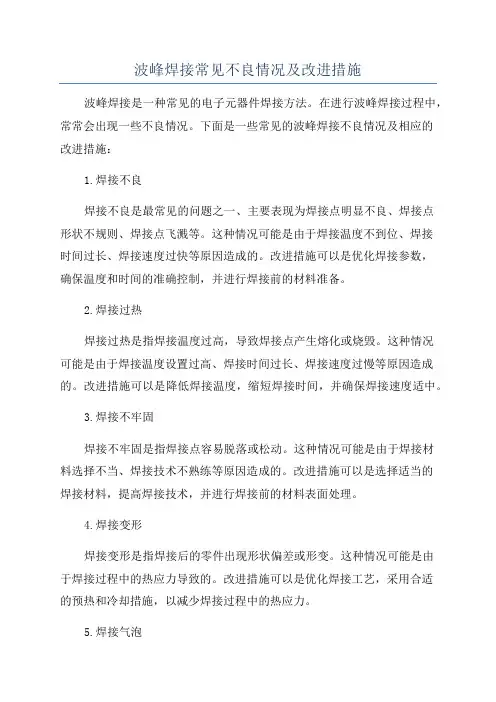

波峰焊接常见不良情况及改进措施
波峰焊接常见不良情况及改进措施波峰焊接是一种常见的电子元器件焊接方法。
在进行波峰焊接过程中，常常会出现一些不良情况。
下面是一些常见的波峰焊接不良情况及相应的改进措施：1.焊接不良焊接不良是最常见的问题之一、主要表现为焊接点明显不良、焊接点形状不规则、焊接点飞溅等。
这种情况可能是由于焊接温度不到位、焊接时间过长、焊接速度过快等原因造成的。
改进措施可以是优化焊接参数，确保温度和时间的准确控制，并进行焊接前的材料准备。
2.焊接过热焊接过热是指焊接温度过高，导致焊接点产生熔化或烧毁。
这种情况可能是由于焊接温度设置过高、焊接时间过长、焊接速度过慢等原因造成的。
改进措施可以是降低焊接温度，缩短焊接时间，并确保焊接速度适中。
3.焊接不牢固焊接不牢固是指焊接点容易脱落或松动。
这种情况可能是由于焊接材料选择不当、焊接技术不熟练等原因造成的。
改进措施可以是选择适当的焊接材料，提高焊接技术，并进行焊接前的材料表面处理。
4.焊接变形焊接变形是指焊接后的零件出现形状偏差或形变。
这种情况可能是由于焊接过程中的热应力导致的。
改进措施可以是优化焊接工艺，采用合适的预热和冷却措施，以减少焊接过程中的热应力。
5.焊接气泡焊接气泡是指焊接点表面出现气泡或孔洞。
这种情况可能是由于焊接前的材料处理不当、焊接速度过快、焊接温度不到位等原因造成的。
改进措施可以是优化焊接前的材料处理工艺，控制焊接速度和温度，并确保焊接材料的质量。
总之，为了避免以上不良情况的发生，可以通过优化焊接参数、提高焊接技术、优化焊接材料等方式来改进焊接质量。
此外，还可以进行焊接前的材料准备、焊接中的温度和时间控制、焊接后的质量检验等措施，以确保焊接质量的稳定性和可靠性。

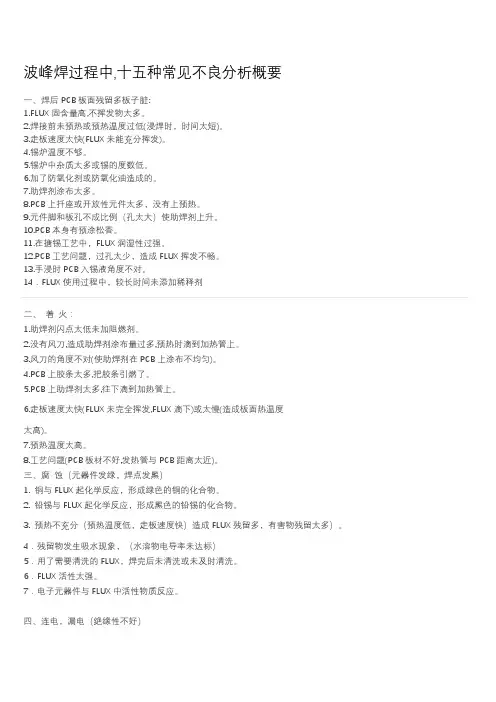

波峰焊过程中,十五种常见不良分析概要
波峰焊过程中,十五种常见不良分析概要一、焊后PCB板面残留多板子脏:1.FLUX固含量高,不挥发物太多。
2.焊接前未预热或预热温度过低(浸焊时，时间太短)。
3.走板速度太快(FLUX未能充分挥发)。
4.锡炉温度不够。
5.锡炉中杂质太多或锡的度数低。
6.加了防氧化剂或防氧化油造成的。
7.助焊剂涂布太多。
8.PCB上扦座或开放性元件太多，没有上预热。
9.元件脚和板孔不成比例（孔太大）使助焊剂上升。
10.PCB本身有预涂松香。
11.在搪锡工艺中，FLUX润湿性过强。
12.PCB工艺问题，过孔太少，造成FLUX挥发不畅。
13.手浸时PCB入锡液角度不对。
14．FLUX使用过程中，较长时间未添加稀释剂二、着火：1.助焊剂闪点太低未加阻燃剂。
2.没有风刀,造成助焊剂涂布量过多,预热时滴到加热管上。
3.风刀的角度不对(使助焊剂在PCB上涂布不均匀)。
4.PCB上胶条太多,把胶条引燃了。
5.PCB上助焊剂太多,往下滴到加热管上。
6.走板速度太快(FLUX未完全挥发,FLUX滴下)或太慢(造成板面热温度太高)。
7.预热温度太高。
8.工艺问题(PCB板材不好,发热管与PCB距离太近)。
三、腐蚀（元器件发绿，焊点发黑）1. 铜与FLUX起化学反应，形成绿色的铜的化合物。
2. 铅锡与FLUX起化学反应，形成黑色的铅锡的化合物。
3. 预热不充分（预热温度低，走板速度快）造成FLUX残留多，有害物残留太多）。
4．残留物发生吸水现象，（水溶物电导率未达标）5．用了需要清洗的FLUX，焊完后未清洗或未及时清洗。
6．FLUX活性太强。
7．电子元器件与FLUX中活性物质反应。
四、连电，漏电（绝缘性不好）1. FLUX在板上成离子残留；或FLUX残留吸水，吸水导电。
2. PCB设计不合理，布线太近等。
3. PCB阻焊膜质量不好，容易导电。
五、漏焊，虚焊，连焊1. FLUX活性不够。
2. FLUX的润湿性不够。
3. FLUX涂布的量太少。
波峰焊过程中十五种常见不良分析
波峰焊过程中十五种常见不良分析波峰焊是一种常见的电子组装焊接方法，常用于表面贴装技术。
在波峰焊过程中，由于各种原因，可能会出现一些不良情况。
下面是十五种常见的波峰焊不良现象及其分析。
1.电极气泡：在焊接过程中，电极附近出现气泡。
可能原因包括焊盘上有焊通孔、元件附近的胶层不稳定或饱和，或是波峰炉中的气体未完全排除。
解决方法包括检查焊盘、调整胶层的饱和度或增加排气时间。
2.焊接引脚偏向：焊接引脚位置相对于焊盘中心有轻微偏离。
可能原因包括焊盘孔偏移、引脚与焊盘孔配合松动或使用不合适的焊接参数。
解决方法包括检查焊盘孔位置、更换焊盘或调整焊接参数。
3.引脚贴焊：引脚之间或引脚与焊盘之间出现短路现象。
可能原因包括焊盘上有过多的锡、焊接温度过高或焊接时间过长。
解决方法包括调整波峰炉的锡温度、控制锡量或降低波峰焊时间。
4.焊接亮点：焊接位置出现镜面反射的亮点。
可能原因包括过多的锡在焊接位置、焊接温度过高或焊接时间过长。
解决方法包括控制锡量、调整波峰炉的温度或缩短焊接时间。
5.锡球：焊盘上出现小球状物体。
可能原因包括过多的锡或焊接时引脚有轻微的震动。
解决方法包括控制锡量或检查焊接设备的震动情况。
6.渣球：焊盘上出现焊接渣滓。
可能原因包括焊盘或引脚上有杂物，或是焊接时引脚有震动。
解决方法包括清理焊盘和引脚，或修复焊接设备的震动问题。
7.引脚焊斑：焊盘上的焊接位置出现不均匀的焊锡。
可能原因包括焊盘不平、使用不合适的焊接参数或焊接位置不正确。
解决方法包括矫正焊盘、调整焊接参数或重新定位焊接位置。
8.焊盘脱落：焊盘完全或部分脱离基板。
可能原因包括焊盘与基板之间的附着力不够、焊盘尺寸不合适或基板材料不适合波峰焊。
解决方法包括增加焊盘与基板的附着力、更换合适尺寸的焊盘或考虑其他焊接方法。
9.焊盘凹陷：焊盘上出现凹陷或剥落。
可能原因包括焊盘材料不合适、焊接温度过高或焊接时间过长。
解决方法包括使用合适材料的焊盘、降低焊接温度或缩短焊接时间。
波峰焊常见缺陷原因和防止措施
波峰焊常见缺陷原因和防止措施波峰焊是一种常用的电子组装工艺，主要用于连接电子元件与印刷电路板（PCB）。
在波峰焊过程中，为避免焊接缺陷，需要了解常见的波峰焊缺陷原因和相应的防止措施。
一、焊接缺陷原因1.锡球或电极柱与焊盘无法完全湿润：主要原因有以下几点：-温度过低：焊锡温度过低会导致焊接不良，需要适当提高焊接温度。
-温度不均匀：焊接过程中，焊接区域温度不均匀，需要通过调整加热方式或传递热量的方法来提高温度均匀度。
-氧化：焊接部分氧化会影响焊接质量，需要保持焊接环境干燥、清洁。
2.焊接过度：在波峰焊过程中焊接过度会导致焊点变翘、烧损等问题。
-温度过高：焊接温度过高导致焊点过度烧焦，需要适当降低焊接温度。
-焊接时间过长：焊接时间过长会使焊接物质被加热过度，需要根据具体情况调整焊接时间。
3.金属残留物：金属残留物会影响焊接质量。
-锡渣：焊接过程中产生的锡渣会附着在焊点或焊盘上，形成焊接垫高，需要及时清除锡渣。
-氧化物：焊接过程中，金属表面和焊盘上的氧化物会影响焊接质量，需要保持焊接环境清洁。
二、防止措施1.控制焊接温度：根据焊接物料的具体情况，合理控制焊接温度，避免温度过低或过高导致焊接不良。
同时，需要保证焊接温度均匀分布，避免温度不均匀导致焊接缺陷。
2.提高焊接环境的干燥度和清洁度：保持焊接环境的干燥和清洁，有效防止焊接过程中金属表面和焊盘上的氧化物生成和附着。
同时，及时清除焊接过程中产生的锡渣，避免锡渣堆积影响焊接质量。
3.控制焊接时间：根据具体焊接要求，控制焊接时间，避免焊接时间过长导致焊点过度烧焦。
同时，可以采用预热或加热方式调整焊接时间，提高焊接质量。
4.使用合适的焊接材料：选择合适的焊接材料对于提高焊接质量非常重要。
合适的焊锡材料可以有助于减少焊接缺陷。
5.检查和测试：对焊接后的产品进行检查和测试，及时发现并解决焊接缺陷，确保产品质量。
总之，了解波峰焊常见缺陷原因并采取相应的防止措施是提高焊接质量的关键。
波峰焊工艺常见问题及改良方案
波峰焊工艺常见问题及改良方案一、沾锡不良:这种情况是不可接受的缺点,在焊点上只有部分沾此类污染物锡. 原因及改善方式如下:1.外界的污染物如油,脂,腊,灰尘等,此类污染物通常可用溶剂清洗, 此类污染物有时是在印刷防焊剂时沾上.2.SILICON OIL通常用於脱模及润滑之用,通常会在基板及零件脚上发现, 并SILICONOIL不易清理,因此使用它要非常小心尤其当它做抗氧化油常会发生问题,因它会蒸发沾在基板上造成沾锡不良.3.因储存不良或基板制程上的问题发生氧化,助焊剂无法除去时沾锡不良,过两次锡焊或可解决此问题.4.喷助焊剂不良,造成原因为气压不稳定或不足,喷头坏或喷雾控制系统不良,致使喷助焊剂不稳或不均及时喷时不喷,使基板部分没有沾到助焊剂.5.PCB板吃锡时间不足或锡温不够会造成锡焊不良,因为熔锡需要足够的温度及时间WETTING,通常焊锡温度应高於熔点温度50 ℃--80 ℃之间,沾锡总时间为3秒.二、局部沾锡不良:此一情形与沾锡不良相似,不同的是局部锡不良不会露出铜箔面.只有薄薄的一层锡无法形成饱满的焊点,波峰不平.三、冷焊或焊点不亮焊点看似碎裂,不平,大部分原因是零件在焊锡正要冷却形成焊点时振动造成,注意锡炉运输是否有异常振动.四、焊点破裂此一情形通常是焊锡, 基板,导通孔及元件脚之间膨胀系数未配合造成,应在基板材质, 元件材料及设计上去改善.五、焊点锡量太大通常在评定一个焊点,希望能又大又圆又胖的焊点,但事实上过大的焊点对导电性及抗拉强度未必有所帮助.1.锡炉输送角度不正确会造成焊点过大,倾斜角度由1—7度依PCB板的设计方式调整,角度越大沾锡越薄, 角度越小沾锡越厚.2.提高锡槽温度,加长焊锡时间,使多馀的锡再回流到锡槽.来改善3.提高预热温度,可减少PCB板沾锡所需热量,曾加助焊效果.4.改变助焊剂比重,降低助焊剂比重,通常比重越高吃锡越厚越易短路, 比重越低吃锡越薄越易造成锡桥,锡尖.六、锡尖(冰柱)此一问题通常发生在DIP或WIVE的焊接制程上,在电子元件脚顶端或焊点上发现有冰尖般的锡.1.PCB板的可焊性差, 此一问题通常伴随著沾锡不良,应从PCB板的可焊性去探讨,可试由提升助焊剂比重来改善2.PCB板上金道(PAD)面积过大,可用绝缘(防焊)漆线将金道分隔来改善, 绝缘(防焊)漆线在大金道面分隔成5mm乘10mm区块.3.锡槽温度不足吃锡时间太短,可用提高锡槽温度,加长焊锡时间,使多馀的锡再回流到锡槽来改善.4.PCB板出波峰后之冷却风流角度不对,不可朝锡槽方向吹,会造成锡点急速冷却,多馀焊锡无法受重力於内聚力拉回锡槽.5.手焊时产生锡尖,通常为烙铁温度太低,致锡温度不足无法立即因内聚力回缩形成焊点. 可用提高烙铁温度,加长焊锡时间.七、防焊绝缘漆留有残锡1.PCB板制作时残留物与助焊剂不相容的物质,在预热之后熔化产生粘性粘著焊锡形成,可用丙酮(已被蒙特娄公约禁用之化学溶剂)氯化烯类等溶剂来清洗,若清洗后还是无法改善,则PCB板的层材CURING不正确的可能,本项事故应即使回馈PCB板供应商.2.不正确的PCB板CURING会造成此一现象,可在插件前先进行烘烤120℃两小时, 本项事故应即使回馈PCB板供应商.3.锡渣被PUMP打入锡槽内再喷流出来, 造成PCB板面沾上锡渣,此一问题较为单纯良好的锡炉维护,锡槽正确的锡面高度.。
波峰焊过程产生故障的主要原因及预防对策
波峰焊过程产生故障的主要愿意及预防对策1.焊料不足——焊点干瘪、焊点不完整有空洞（吹气孔、针孔）、插装孔以及导通孔中焊料不饱满或焊料没有爬到元件面的焊盘上。
2.焊料过多——元件焊端和引脚周围被过多的焊料包围，或焊点 中间裹有气泡，不能形成标准的弯月面焊点。
润湿角θ＞90°。
3.焊点拉尖——或称冰柱。
焊点顶部拉尖呈冰柱状，小旗状。
焊点不完整 元件面上锡不好插装孔中 焊料不饱满导通孔中 焊料不饱满焊料不足产生原因预防对策a PCB 预热和焊接温度过高，使熔融焊料的黏度过低。
预热温度在90—130℃，有较多贴装元器件时预热温度取上限；锡波温度为250±5℃，焊接时间3~5s 。
b 插装孔的孔径过大，焊料从孔中流出。
插装孔的孔径比引脚直经0.15~0.4mm （细引线取下限，粗引线取上限）。
c 插装元件细引线大焊盘，焊料被拉到焊盘上，使焊点干瘪。
焊盘尺寸与引脚直径应匹配，要有利于形成弯月面的焊点。
d 金属化孔质量差或阻焊剂流入孔中。
反映给印制板加工厂，提高加工质量。
e 波峰高度不够。
不能使印制板对焊料波产生压力，不利于上锡。
波峰高度一般控制在印制板厚度的2/3处。
f 印制板爬坡角度偏小，不利于焊剂排气。
印制板爬坡角度为3-7°。
焊料过多产生原因 预防对策a 焊接温度过低或传送带速度过快，使熔融焊料的黏度过大。
锡波温度为250±5℃，焊接时间3~5s 。
b PCB 预热温度过低，由于PCB 与元器件温度偏低，焊接时元件与PCB 吸热，使实际焊接温度降低。
根据PCB 尺寸、是否多层板、元器件多少、有无贴装元器件等设置预热温度。
PCB 底面温度在90—130℃，有较多贴装元器件时预热温度取上限。
c 焊剂活性差或比重过小。
更换焊剂或调整适当的比重。
d 焊盘、插装孔或引脚可焊性差，不能充分浸润，产生气泡裹在焊点中。
提高印制板加工质量，元器件先到先用，不要存放在潮湿环境中。
波峰焊常见缺陷原因及防止措施
4
假焊/虚焊防止措施： 1)元件先到先用，不要存放在潮湿环境中，不要超过规定的使用日期； 2）对PCB板进行清洗和去潮处理； 3）控制PCB板翘曲度小于0.75%； 4）设置合适的预热温度。
二、桥连（Bridge）
定义：桥连即相邻的两个焊点连接在一起，具体来讲就是焊锡在毗邻的不同 导线或元件之间形成非正常连接现象；随着元件引脚间距的变小及PCB板线 路密度的提高，这种缺陷出现的几率逐渐增加；在波峰焊中，桥连经常产生 于S元件朝向不正确的方向、不正确的焊盘设计，元件间距离不足也会产生桥 连。
四、不润湿（Nonwetting）/润湿不良（Poor Wetting）
定义：不润湿或润湿不良是指焊锡合金不能在焊盘上很好的铺展开，从而无 法得到良好焊点，直接影响到焊点的可靠性。
实用精品培训课件PPT
回目录
8
成因： 1） PCB焊盘或引脚表面的镀层被严重氧化，氧化层将熔融钎料与镀层隔开， 钎料无法在氧化层上润湿铺展（注：PCB和元件存储时间长或者存储条件不 符合标准都可能造成这种情况）； 2） 材料可焊性差； 3） 钎料或助焊剂被污染； 4） 焊接温度不够，波峰接触时间短； 5） 预热温度偏低或助焊剂活性不够； 6） 钎料杂志超标；
六、气孔/焊点空洞（Void）
描述：气孔和针孔在成因上有很大区别，不能视为由同一原因在不同程度下 造成的两种状态；焊点内部填充空洞的出现与助焊剂的蒸发不完全有关；焊 接过程中助焊剂使用量控制不当的很容易出现填充空洞现象。
实用精品培训课件PPT
回目录
11
成因： 1）PCB、元件引脚等焊材表面氧化、污染或PCB吸潮后焊接时产生气体； 2）操作过程中沾染的有机物在焊接高温下产生气体形成空洞； 3）钎料表面氧化物，残渣，污染严重； 4）助焊剂比重偏高； 5）预热温度偏低； 6）焊接时间过短； 7）波峰高度过低，不利于排气； 8）波峰焊通孔孔径与元件引脚之间搭配不当会影响助焊剂的逸出行为；
波峰焊常见缺陷原因及防止措
由于温度、焊接时间和压力等参数不 当，导致焊点不饱满，形成空洞或未 熔合。
详细描述
焊接过程中，温度过低、焊接时间过 短或压力不足，都可能导致焊点不饱 满。这样的焊点内部可能存在空洞或 未熔合的现象，严重影响焊接质量。
拉尖与桥接
总结词
由于焊料流动不良或焊点间距离过近，导致拉尖与桥接现象 的产生。
冷却
在焊接完成后，对焊接部位进 行冷却，使焊点更加牢固。
02
波峰焊常见缺陷原因
焊料氧化
总结词
焊料在高温下与空气中的氧气发 生反应，导致焊料表面氧化，影 响焊接质量。
详细描述
波峰焊过程中，焊料在高温下暴 露在空气中，容易与氧气发生化 学反应，形成氧化物，导致焊料 失去流动性，影响焊接效果。
焊点不饱满
波峰焊常见缺陷原因及防止措 施
目
CONTENCT
录
• 波峰焊简介 • 波峰焊常见缺陷原因 • 防止波峰焊常见缺陷的措施 • 波峰焊操作注意事项 • 波峰焊的应用与发展趋势
01
波峰焊简介
波峰焊的定义与特点
定义
波峰焊是指将熔融的液态焊料，借助泵的作用，在焊料槽液面形 成截面不变的熔融焊料波，工件的下线的一侧以某种方式浸入熔 融的焊料波峰，通常工件的进出在传送带上完成。
特点
波峰焊具有大批量加工的优点，可将多台插件板排列在链条上， 依次通过波峰进行焊接，生产效率高。
波峰焊的工作原理
01
02
03
04
预热
将待焊接的元件和PCB板预热 ，使其达到焊接温度，以提高 焊接质量。
涂覆助焊剂
在预热后，将助焊剂涂覆在 PCB板的焊接面上，以促进焊 接过程。
熔融焊料
将熔融的焊料通过波峰输送到 焊接面，使元件与PCB板焊接 在一起。
波峰焊常见缺陷及解决方法
波峰焊常见缺陷及解决方法
波峰焊常见缺陷包括气孔和针孔、球状接头/多余圆角、裂纹接头等。
以下
是对这些缺陷及其解决方法的详细介绍：
1. 气孔和针孔：这类问题主要是由于印刷电路板在焊接过程中放气造成的。
波峰焊过程中针脚和气孔的形成通常与镀铜的厚度有关。
在焊接操作过程中，电路板内的水分被加热成气体，当它仍处于熔融状态时，它会通过焊料逸出。
当焊点凝固时气体继续逸出，就会形成空隙。
这会导致电路暂时导通，但很容易造成长时间导通不良。
解决方法：通过在通孔中至少镀25um的铜来提高电路板质量。
烘烤通常用于通过干燥板来消除放气问题，烤板会把水带出板子，但并不能解决问题的根本原因。
预防措施：验证顶部PCB温度、验证助焊剂沉积和所需的预热温度、检
查层压板中的水分必要时进行预烘烤，但要检查-孔电镀。
2. 球状接头/多余圆角：芯片元件上的焊点超过具有凸弯液面的零件高度，
称为球状或过量圆角。
它是在板与焊波分离期间引起的，在氮气焊接中更为常见。
3. 裂纹接头：镀通接头上的焊点开裂并不常见。
此外，还有一些其他常见问题，如助焊剂不足、焊点不亮等。
这些问题的解决方法包括检查助焊剂的型号和浓度，确保它们符合工艺要求；检查预热和焊接温度，确保它们在工艺范围内；检查PCB的平整度和清洁度，确保它们满足工艺要求；检查锡条的成分和纯度，确保它们符合工艺要求等。
以上内容仅供参考，如需更具体全面的信息，建议查阅波峰焊技术相关的专业书籍或咨询该领域资深业内人士。
波峰焊工艺中常见缺陷产生原因与措施
波峰焊工艺中常见缺陷产生原因与措施波峰焊工艺是电子产品组装中常用的一种焊接方式，该工艺可以在短时间内同时完成多个焊点的连接，提高生产效率。
然而，在实际操作中，也会出现一些常见的焊接缺陷，本文将分析这些缺陷的产生原因，并提出相应的措施。
1. 波峰焊接头露锡原因：可能是焊接温度过高，导致锡液过度流动，无法完全润湿焊盘；或者焊接时间过长，使锡液过渡流动。
措施：检查和调整焊接温度和时间，确保合适的焊接参数；适当增加焊接流量，提高焊点的润湿性。
2. 波峰焊导致的连焊现象原因：焊盘间距太小，焊接流量过大，导致几个焊盘之间的锡液相连。
措施：增加焊盘间距，使锡液在焊盘上形成独立的焊接点，减少焊接流量，避免挤压锡液。
3. 波峰焊接过度原因：焊接时间过长或焊接温度过高，导致焊盘上的锡液过度融化。
措施：调整焊接时间和温度到合适的范围，避免过度焊接。
4. 波峰焊接不良原因：可能是材料附着物、氧化物或污染物阻碍了锡液的润湿性，或者焊接流量不足。
措施：清洁和预处理焊盘表面，确保无杂质；增加焊接流量，提高锡液的润湿性。
5. 波峰焊接点不牢固原因：焊接前焊盘表面没有完全清洁，导致焊点粘结力不够。
措施：在焊接前彻底清洁焊盘表面，确保焊点与焊盘之间的良好粘贴。
综上所述，波峰焊工艺中常见的缺陷产生原因多样，但大多可以通过调整焊接参数、清洁焊盘表面以及增加焊接流量等措施来解决。
在实际操作中，焊接人员应根据具体情况进行调整和改进，确保焊接质量和效率的提高。
波峰焊工艺是一种高效、快速的电子产品组装焊接方式，广泛应用于电子制造行业。
然而，在实际操作中，不可避免地会出现一些常见的焊接缺陷，影响产品的质量和稳定性。
下面将进一步探讨波峰焊工艺中常见缺陷的产生原因以及相应的措施。
6. 波峰焊接头焊盘开裂原因：焊接过程中，焊接头受到过度热应力，导致焊盘开裂。
措施：焊盘设计和材料选择要符合相关标准，确保其能够承受所需的热应力；调整焊接参数，避免过度热应力的产生；使用合适的焊接头形状和尺寸，均匀分布焊接热量。
波峰焊常见焊接缺陷原因分析与对策
波峰焊常见焊接缺陷原因分析与对策波峰焊是一种常见的电子焊接技术，常用于电子零件的连接，具有高效、高质量的特点。
然而，波峰焊在实际应用中仍然存在一些焊接缺陷，如焊接不良、焊接强度不够等问题。
这些缺陷会对电子产品的性能和可靠性产生严重的影响。
因此，分析波峰焊常见的焊接缺陷原因，并提出相应的对策，对于提高波峰焊质量非常重要。
1.焊接引脚位置不准确：焊接引脚位置不准确可能会导致焊接过程中引脚错位，使焊接点不良。
对策：在焊接前需要进行精确定位和固定，确保焊接引脚位置准确。
2.焊接温度不合适：焊接温度过高或过低都会导致焊接点质量不良。
对策：根据所焊接的零件类型和要求，设置合适的焊接温度，提前进行试焊以确定最佳温度。
3.焊锡量不足：焊锡量不足可能导致焊接点与引脚之间没有充分的接触面积，从而影响焊接点的质量。
对策：通过调整焊锡量，确保焊接点有足够的焊锡，提高焊接点的质量。
1.焊接点过小：焊接点过小会导致焊点强度不够，容易产生断裂。
对策：选用适当的焊接点尺寸，加大焊接点的面积，提高焊点的强度。
2.焊接点形状不规整：焊接点形状不规整会导致焊接点强度不够，容易出现断裂。
对策：在焊接前加工焊接点，保持焊接点的形状规整，提高焊接点的强度。
3.焊接点与引脚之间的间隙较大：焊接点与引脚之间的间隙过大会导致焊接点质量不良，强度不够。
对策：在焊接前要对引脚进行清洁和调整，保持合适的引脚间隙，确保焊接点的强度。
1.焊接温度不合适：焊接温度过高会导致引脚变形，影响焊接点质量。
对策：根据所焊接的零件类型和要求，设置合适的焊接温度，确保引脚不会因过高温度而变形。
2.焊接力度不均匀：焊接力度不均匀会导致引脚变形，影响焊接点质量。
对策：在焊接过程中，均匀施加焊接力度，确保引脚受力均匀，避免引脚变形。
3.引脚设计不合理：引脚设计不合理可能会导致焊接过程中引脚变形。
对策：在设计阶段，合理设计引脚的形状和尺寸，减少引脚变形的可能性。
综上所述，对于波峰焊常见的焊接缺陷，我们可以采取相应的对策来解决。
波峰焊漏焊的原因和对策
波峰焊漏焊的原因和对策波峰焊漏焊是电子制造过程中常见的焊接缺陷之一，它会导致焊点质量下降，影响产品的可靠性和稳定性。
本文将从原因和对策两个方面来探讨波峰焊漏焊的问题。
一、波峰焊漏焊的原因波峰焊漏焊的原因是多方面的，以下是一些常见的原因：1. 焊接参数不合适：焊接过程中，波峰焊机的温度、时间、速度等参数设置不当，导致焊接不完全或者焊点不牢固。
2. 焊接材料质量差：焊接材料的质量直接影响焊接结果，如果使用的焊锡丝或焊盘质量不合格，就容易出现漏焊现象。
3. 焊接表面处理不当：焊接前，如果没有对焊接表面进行适当的处理，比如清洁、除氧等，会导致焊接不良。
4. 焊接设备故障：波峰焊机本身的故障，比如温度控制不准确、波峰高度不稳定等，也会导致焊接漏焊现象。
二、波峰焊漏焊的对策为了解决波峰焊漏焊问题，可以采取以下对策：1. 优化焊接参数：根据实际情况，合理设置波峰焊机的参数，包括温度、时间、速度等，确保焊接过程稳定可靠。
2. 选择合适的焊接材料：选用质量可靠的焊锡丝和焊盘，确保焊接材料的可靠性和稳定性。
3. 做好焊接表面处理：在焊接前，要对焊接表面进行适当的处理，比如清洁、除氧等，确保焊接表面的清洁度和活性。
4. 定期维护检修焊接设备：定期对波峰焊机进行维护和检修，确保设备的正常运行，避免设备故障对焊接质量造成影响。
5. 引入自动化控制技术：通过引入自动化控制技术，比如机器视觉检测、自动调节焊接参数等，可以提高焊接的准确性和稳定性，减少漏焊的发生。
6. 加强质量管理：建立完善的质量管理体系，加强对焊接过程的监控和控制，及时发现和解决焊接漏焊问题。
7. 培训提升操作技能：对焊接操作人员进行培训，提升其焊接技能和质量意识，减少焊接失误和漏焊的发生。
总结：波峰焊漏焊是电子制造过程中常见的问题，影响产品的质量和可靠性。
通过优化焊接参数、选择合适的焊接材料、做好焊接表面处理、定期维护检修焊接设备、引入自动化控制技术、加强质量管理和培训提升操作技能等对策，可以有效预防和解决波峰焊漏焊问题，提高焊接质量和产品可靠性。
