往复压缩机性能综合测试实验指导书综述
【实验报告2-3】往复式空气压缩机性能测定实验

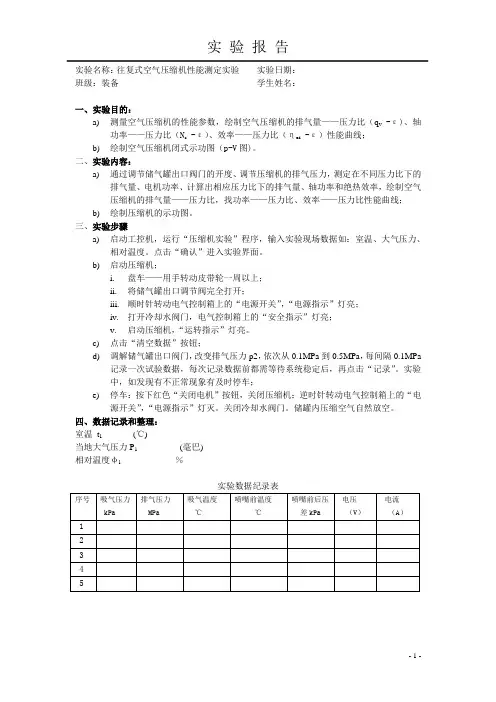

实验报告实验名称：往复式空气压缩机性能测定实验班级：装备------ 实验日期：学生姓名：---------一、实验目的：a)测量空气压缩机的性能参数，绘制空气压缩机的排气量——压力比（q v -ε)、轴功率——压力比（N z -ε）、效率——压力比（ηad -ε）性能曲线；b)绘制空气压缩机闭式示功图（p-V图)。
二、实验内容：a)通过调节储气罐出口阀门的开度、调节压缩机的排气压力，测定在不同压力比下的排气量、电机功率、计算出相应压力比下的排气量、轴功率和绝热效率，绘制空气压缩机的排气量——压力比，找功率——压力比、效率——压力比性能曲线；b)绘制压缩机的示功图。
三、实验步骤a)启动工控机，运行“压缩机实验”程序，输入实验现场数据如：室温、大气压力、相对温度。
点击“确认”进入实验界面。
b)启动压缩机；i.盘车——用手转动皮带轮一周以上；ii.将储气罐出口调节阀完全打开；iii.顺时针转动电气控制箱上的“电源开关”，“电源指示”灯亮；iv.打开冷却水阀门，电气控制箱上的“安全指示”灯亮；v.启动压缩机，“运转指示”灯亮。
c)点击“清空数据”按钮；d)调解储气罐出口阀门，改变排气压力p2，依次从0.1MPa到0.5MPa，每间隔0.1MPa记录一次试验数据，每次记录数据前都需等待系统稳定后，再点击“记录”。
实验中，如发现有不正常现象有及时停车；e)停车：按下红色“关闭电机”按钮，关闭压缩机：逆时针转动电气控制箱上的“电源开关”，“电源指示”灯灭。
关闭冷却水阀门。
储罐内压缩空气自然放空。
四、数据记录和整理：室温t1 ______ (℃)当地大气压力P1 ______ (毫巴)相对温度φl _________ ％实验数据纪录表序号吸气压力kPa 排气压力MPa吸气温度℃喷嘴前温度℃喷嘴前后压差kPa电压（V）电流（A）12345实验数据整理表名称符号 公 式单位测量点数据 吸气压力 p 1 (绝压——大气压)Pa 排气压力 p 2 (绝压)Pa 名义压力比 ε p 2 / p 1— 喷嘴前后压差 Δp —— Pa 喷嘴前温度 T 2 t ℃ + 273 K 吸气温度T x1 t ℃ + 273K 实测排气量q v 11121129T P P P T Cd x ∙∆m 3/min 电压 U —— V 电流 I ——A 电机输出功率 N e 3I ·U ·cos φ·ηkw 压缩机轴功率 N Z Ne ·ηc (ηc = 0.97) kw 喷嘴前温度下饱和水蒸汽压力 p s2 （可查《化工原理》 Pa吸气温度下饱和水蒸汽压力 p s1 （可查《化工原理》Pa析水系数λΦ1222111p pp p p p s s ∙--ϕ——冷凝水量Gs 01111Q p p s s ∙∙-ρλλϕϕKg/min 进口气体质量流量 G 1 Q 0ρa + GsKg/min 吸气状态下气体密度 ρa （可查《化工原理》 ）Kg/m 3等熵功率N ad 6011112111n p p k k T R G k k x ∙⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫ ⎝⎛-⨯- kw压缩机效率ηad既绝热轴效率N ad / N Z——。
压缩机性能实验报告
压缩机性能实验报告实验小组：小组成员：0实验时间：一、实验目的1.了解制冷循环系统的组成及压缩机在制冷系统中的重要作用2. 测定制冷压缩机的性能3.分析影响制冷压缩机性能的因素二、实验装置实验台由封闭式压缩机、冷凝器、蒸发器、储液罐、节流阀、电加热器、冷水泵、热水泵、冷水流量计、热水流量计、排气压力表、吸气压力表、测温显示仪表、测温热电偶等组成小型制冷系统（如下图所示）。
三、实验步骤1. 将水箱中注满水，接通电源后，开启冷水泵和热水泵，并调整其流量；2. 打开吸、排气阀、储液罐阀门，启动压缩机，开节流阀，右旋调温旋钮，调整电压使蒸发器进口水温稳定在某一温度值，作为一个实验工况点；3.当各点温度趋于稳定时，依次按下测温表测温按键，观测各点温度值；4.将数据进行记录，该工况点实验结束。
5.改变热水箱加热电压，使热水温度上升，稳定后再对温度、电流、电压等数据进行记录，一般可作3个工况点结束；6.实验完成后，停止电热水箱加热，关闭吸气阀门，等压力继电器动作，压缩机自停，关闭压缩机开关，关闭节流阀，关排气阀，继续让水泵循环5分钟后断电，系统停止工作。
四、实验数据1. 压缩机制冷量：'171112""161()i i v Q GC t t i i v -=-- (1)式中：G — 载冷剂（水）的流量(kg/s)；C — 载冷剂（水）的比热(kJ/kg)；t1、t2 — 载冷剂（水）的进出蒸发器的温差(℃)；i1 — 在压缩机规定吸气温度，吸气压力下制冷剂蒸汽的比焓(kJ/kg)；i7 — 在压缩机规定过热温度下，节流阀后液体制剂的比焓(kJ/kg)； i1″— 在实验条件下，离开蒸发器制冷剂蒸汽的比焓(kJ/kg)； i6″— 在实验条件下，节流阀前液体制冷剂的比焓(kJ/kg)；v1 — 压缩机规定吸气温度，吸气压力下制冷剂蒸汽的比容(m ³/kg)； v1′— 压缩机实际吸气温度、压力下制冷剂蒸汽的比容(m ³/kg)。
往复活塞式压缩机性能测定实验

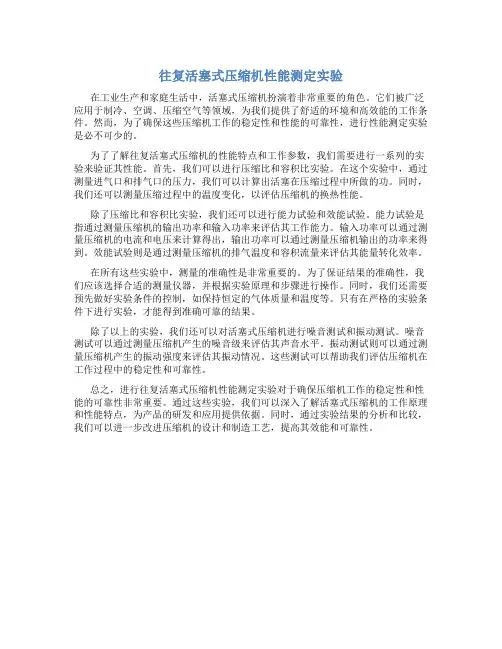

往复活塞式压缩机性能测定实验在工业生产和家庭生活中，活塞式压缩机扮演着非常重要的角色。
它们被广泛应用于制冷、空调、压缩空气等领域，为我们提供了舒适的环境和高效能的工作条件。
然而，为了确保这些压缩机工作的稳定性和性能的可靠性，进行性能测定实验是必不可少的。
为了了解往复活塞式压缩机的性能特点和工作参数，我们需要进行一系列的实验来验证其性能。
首先，我们可以进行压缩比和容积比实验。
在这个实验中，通过测量进气口和排气口的压力，我们可以计算出活塞在压缩过程中所做的功。
同时，我们还可以测量压缩过程中的温度变化，以评估压缩机的换热性能。
除了压缩比和容积比实验，我们还可以进行能力试验和效能试验。
能力试验是指通过测量压缩机的输出功率和输入功率来评估其工作能力。
输入功率可以通过测量压缩机的电流和电压来计算得出，输出功率可以通过测量压缩机输出的功率来得到。
效能试验则是通过测量压缩机的排气温度和容积流量来评估其能量转化效率。
在所有这些实验中，测量的准确性是非常重要的。
为了保证结果的准确性，我们应该选择合适的测量仪器，并根据实验原理和步骤进行操作。
同时，我们还需要预先做好实验条件的控制，如保持恒定的气体质量和温度等。
只有在严格的实验条件下进行实验，才能得到准确可靠的结果。
除了以上的实验，我们还可以对活塞式压缩机进行噪音测试和振动测试。
噪音测试可以通过测量压缩机产生的噪音级来评估其声音水平。
振动测试则可以通过测量压缩机产生的振动强度来评估其振动情况。
这些测试可以帮助我们评估压缩机在工作过程中的稳定性和可靠性。
总之，进行往复活塞式压缩机性能测定实验对于确保压缩机工作的稳定性和性能的可靠性非常重要。
通过这些实验，我们可以深入了解活塞式压缩机的工作原理和性能特点，为产品的研发和应用提供依据。
同时，通过实验结果的分析和比较，我们可以进一步改进压缩机的设计和制造工艺，提高其效能和可靠性。
压缩机示功图测试实验指导书

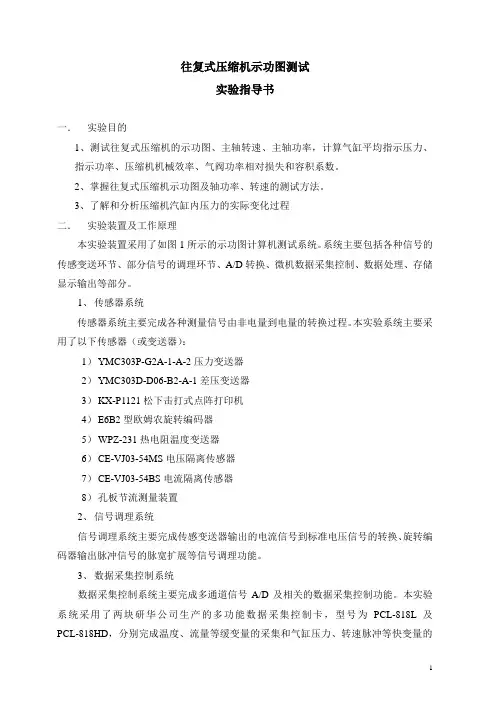

往复式压缩机示功图测试实验指导书一．实验目的1、测试往复式压缩机的示功图、主轴转速、主轴功率，计算气缸平均指示压力、指示功率、压缩机机械效率、气阀功率相对损失和容积系数。
2、掌握往复式压缩机示功图及轴功率、转速的测试方法。
3、了解和分析压缩机汽缸内压力的实际变化过程二．实验装置及工作原理本实验装置采用了如图1所示的示功图计算机测试系统。
系统主要包括各种信号的传感变送环节、部分信号的调理环节、A/D转换、微机数据采集控制、数据处理、存储显示输出等部分。
1、传感器系统传感器系统主要完成各种测量信号由非电量到电量的转换过程。
本实验系统主要采用了以下传感器（或变送器）：1）YMC303P-G2A-1-A-2压力变送器2）YMC303D-D06-B2-A-1差压变送器3）KX-P1121松下击打式点阵打印机4）E6B2型欧姆农旋转编码器5）WPZ-231热电阻温度变送器6）CE-VJ03-54MS电压隔离传感器7）CE-VJ03-54BS电流隔离传感器8）孔板节流测量装置2、信号调理系统信号调理系统主要完成传感变送器输出的电流信号到标准电压信号的转换、旋转编码器输出脉冲信号的脉宽扩展等信号调理功能。
3、数据采集控制系统数据采集控制系统主要完成多通道信号A/D及相关的数据采集控制功能。
本实验系统采用了两块研华公司生产的多功能数据采集控制卡，型号为PCL-818L及PCL-818HD，分别完成温度、流量等缓变量的采集和气缸压力、转速脉冲等快变量的采集任务。
4、计算机系统计算机系统主要完成数据采集的软件控制及实验数据的存储、分析、显示、打印输出等工作，是整个实验系统的核心。
压缩机主要性能参数测量原理如下：1、示功图测量气缸压力信号的测量通过快变压力变送器得到，采样速度为每循环180点，和主轴固联在一起的旋转编码器的输出脉冲作为压力采样的外部触发信号，旋转编码器每转在A相严格输出等间隔的360个脉冲，以它作为采样触发信号，可实现转速跟踪采样，保证压力信号与活塞行程位移的同步。
压缩机性能实验报告
压缩机性能实验报告摘要：本次实验旨在研究压缩机的性能特点，通过对压缩机的运行实验，测量压缩机的功率、流量、效率和压力等参数，分析压缩机的性能表现，并对压缩机所处工况条件下的性能进行评估。
一、引言压缩机是工业中常用的设备之一，广泛应用于空气压缩、气体输送、制冷、冷冻和机械加工等领域。
了解和评估压缩机的性能对于提高工作效率、降低能耗和改善产品质量具有重要意义。
二、实验装置和方法1.实验装置本实验使用型号品牌的离心式压缩机，实验装置包括压缩机本体、电机、控制系统、传感器等。
2.实验方法（1）实验参数设置根据实验目的，设置不同的工况条件，包括进气压力、排气压力和负荷情况。
保持其他工况条件不变，记录每组工况条件下的实验数据。
（2）实验测量测量压缩机的电功率、流量、压力等参数。
电功率通过测量电机输入功率和电机效率来计算；流量通过测量进气和排气量来计算；压力通过传感器测量得到。
在实验过程中，确保传感器的精度和准确性。
（3）数据处理根据实际测量数据计算压缩机的效率、工作参数等内容。
三、实验结果和分析1.压缩机性能曲线通过实验测得的数据，绘制出压缩机的性能曲线，包括功率曲线、流量曲线、效率曲线等。
通过分析曲线，可以获取压缩机在不同工况条件下的性能。
2.压缩机效率根据实验数据计算压缩机在不同负荷下的效率，并绘制出效率曲线。
通过分析效率曲线，可以了解压缩机在不同负荷情况下的能耗特点。
3.压缩机工作参数根据实验测得的数据，计算出压缩机的流量、排气压力、压缩比等工作参数。
通过比较不同工况条件下的工作参数，可以评估压缩机在不同负荷下的工作性能。
4.实验误差和改进建议对实验过程中可能存在的误差进行分析，包括测量误差、设备误差和环境误差等。
根据误差分析结果，提出改进建议，以提高实验结果的准确性和可靠性。
四、结论通过对压缩机性能的研究和分析，得出以下结论：1.压缩机在不同工况条件下的性能有所差异，需要根据实际工作负荷来选择合适的工作条件。
压缩机性能实验指导书
活塞式压缩机性能实验台实验指导书重庆科技学院机械设计制造教研室2010.3活塞式压缩机性能实验实验指导书一、实验目的1. 了解活塞式压气机的工作原理及构造，理解压气机的几个性能参数的意义。
2. 熟悉用微机测定压气机工作过程的方法，采集并显示压气机的示功图。
3. 根据测定结果，确定压气机的耗功W C、耗功率P、多变压缩指数m、容积效率ηv 等性能参数，或用面积仪测出示功图的有关面积并用直尺量出有关线段的长度，也可得出压气机的上述性能参数。
二、实验原理本活塞式压缩机性能实验台，采用传感器技术，在微机控制下采集处理数据，绘制压缩机的示功图，并据此进行压缩机性能指标的计算和热力过程的分析，以加深对压缩机热力学原理的理解，提高运用微机对实验压缩机进行性能分析的能力。
通过该实验能加深学生对压缩机工作过程的理解。
压气机的工作过程可以用示功图表示，示功图反映的就是气缸中的气体压力随体积变化的情况。
本实验的核心就是用现代测试技术测定实际压气机的示功图。
实验中采用压力传感器测试气缸中的压力，用接近开关确定压气机活塞的位置。
当实验系统正常运行后，接近开关产生一个脉冲信号，数据采集板在该脉冲信号的激励下，以预定的频率采集压力信号，下一个脉冲信号产生时，计算机中断压力信号的采集并将采集数据存盘。
显然，接近开关两次脉冲信号之间的时间间隔刚好对应活塞在气缸中往返运行一次(一个周期)，这期间压气机完成了膨胀、吸气、压缩及排气四个过程。
实验测量得到压气机示功图后，根据工程热力学原理，可进一步确定压气机的多变指数和容积效率等参数。
另外，通过调节储气罐上的节气阀的开度，以改变压气机排气压力实现变工况测量。
三、实验装置实验装置简图如图1所示，主要由YQJ-V型活塞式空气压缩机(包括压气机本体、电动机、储气罐及节气阀等)和测试系统（包括压力传感器、磁电脉冲传感器、A/D采集板和计算机等）组成。
系统总面貌如图2所示。
为了获得压气机工作过程的封闭示功图，对压气机气缸缸体、缸盖、飞轮等进行了改造，通过特殊设计的接头将气缸中的瞬时压力直接引出到压力传感器。
压缩机性能实验报告
压缩机性能实验报告压缩机性能实验报告引言：压缩机是一种能够将气体压缩成高压气体的设备，广泛应用于工业生产和生活中。
对于压缩机的性能进行实验研究，可以帮助我们更好地了解其工作原理和优化设计。
本报告将对压缩机的性能实验进行详细分析和讨论。
实验目的：本次实验的主要目的是通过对压缩机的性能参数进行测量和分析，评估其工作效率和性能指标。
通过实验数据的收集和处理，我们可以对压缩机的性能进行全面的评估，并为进一步的优化设计提供参考依据。
实验装置和方法：本次实验使用的压缩机为某型号离心式压缩机，实验装置包括压缩机本体、进气管道、出气管道、温度传感器、压力传感器等。
实验过程中，我们将通过调节进气阀门的开度和压缩机的转速，来模拟不同工况下的实际应用情况。
实验过程和结果：在实验过程中，我们首先测量了压缩机在不同转速下的压力和温度变化。
通过记录进气压力、出气压力、进气温度和出气温度等参数，我们可以计算得到压缩机的压缩比、压缩功率和效率等性能指标。
实验结果显示，在相同进气压力和温度条件下，随着压缩机转速的增加，压缩比呈现出逐渐增加的趋势。
这是因为压缩机的转速增加，会导致气体在压缩过程中受到更大的压力作用，从而实现更高的压缩比。
然而，随着压缩比的增加，压缩功率也逐渐增加，这意味着压缩机的能耗也会相应增加。
此外，我们还观察到，在相同工况下，压缩机的效率随着转速的增加而提高。
这是因为在高转速下，压缩机的压缩过程更为充分，气体的压缩效果更好，从而提高了压缩机的工作效率。
然而，当转速过高时，由于摩擦和热量损失等因素的增加，压缩机的效率也会逐渐下降。
讨论和结论：通过对压缩机性能实验的研究，我们可以得出以下结论：压缩机的性能受到多种因素的影响，包括进气压力、进气温度和转速等。
在实际应用中，我们需要根据具体工况要求，选择合适的操作参数，以实现最佳的压缩机性能。
此外，我们还发现，在压缩机的设计和运行过程中，需要兼顾效率和能耗的平衡。
虽然高转速可以提高压缩机的效率，但也会增加能耗。
往复活塞式压缩机性能测定实验(DOC)
一、目的要求1．了解往复活塞式压缩机的结构特点；2．了解温度、压差等参数的测定方法，计算机数据采集与处理；3．掌握压缩机排气量的测定原理及方法；4．掌握压缩机示功图的测试原理、测量方法和测量过程；5．了解脉冲计数法测量转速的方法；6．掌握测试过程中，计算机的使用和测量。
单作用压缩机工作原理图二、实验仪器、设备、工具和材料往复活塞式压缩机性能测定实验验装置简图1－消音器2－喷嘴3－压力传感器4－温度传感器5－减压箱6－调节阀7－压力表8－安全阀9－稳压罐10－单向阀11－温度传感器12－压力传感器13－温度传感器14－吸入阀15－控制柜16－计算机17－接近开关18－冷却水排空阀19－进水阀20－排水管注：图中虚线为信号传输线三、实验原理和设计要求活塞式压缩机原理示意简图1．活塞压缩机排气量的测定实验的实验原理用喷嘴法测量活塞式压缩机的排气量是目前广泛采用的一种方法。
它是利用流体流经排气管道的喷嘴时，在喷嘴出口处形成局部收缩，从而使流速增加，经压力降低，并在喷嘴的前后产生压力差，流体的流量越大，在喷嘴前后产生的压力差就越大，两者具有一定的关系。
因此测出喷嘴前后的压力差值，就可以间接地测量气体的流量。
排气量的计算公式如下：式中：q V：压缩机的排气量，m3／min，C：喷嘴系数，根据喷嘴前后的压力差，喷嘴前气体的绝对温度，在喷嘴系数表中查取，见本实验教材；D：喷嘴直径，D=19.05mm：H：喷嘴前后的压力差，mmH20；p0：吸入气体的绝对压力，Pa；T0：压缩机吸入气体的绝对温度，K；T1：压缩机排出气体的绝对温度，K。
通过测量装置，计算机采集吸入气体温度T0、排出气体温度T1、喷嘴压差H，并由计算机已存储的喷嘴系数表，计算出喷嘴系数，用上述公式计算出排气量q V。
2．传感器的布置和安装排气量的测试需要测量出喷嘴前后的压力差、环境温度、排气温度三个参数，因此需要安装测量这三个参数的传感器。
它们的布置如图1－2所示。
压缩机检验指导书
湿布、汽 油或酒精
C
C 常 / C 一 1.5 S-4
C
C / C
C 次
无接地标志；接地标志错 误；接地螺口有油漆覆盖。
C
C
配件不齐全。
B
进货检验作业指导
物 料 名 称 检验项目 及步骤 检验要求
压 缩 机 检验方法 用卷尺和游 标卡尺测量 或实装。
共 3页 检验器具 质量 特性
第 2页 不合格（缺陷） 程度描述 结构尺寸不符合图纸或实 B 装要求。
/
C
包装标志、 包装质量不符合 要求。
D
正 无铭牌；铭牌上漏标、错标 内容； 内容模糊、 容易擦掉， 粘贴位置错误、有翘起、脱 落等现象。 表面漆层不平坦光滑， 色泽 不均匀，附着不牢固，有脱 漆现象，有漆瘤、锈迹、漏 涂和机械划伤等缺陷。 压缩机吸、排气管有裂纹、 铜锈、油污、变形等现象， 无胶塞和氮气保护。
四、绝缘 压机接线端与外壳间绝缘电 电阻 阻应≥50MΩ (冷态)。
五、线圈 直流电阻
额定值的±7%。
用万用表测 线圈电阻。
万用表
线圈直流电阻不符合要求。 B B
进货检验作业指导书
物 料 名 称 压 缩 机 共 3页 第 3页 文 件 编 号 QB/P001-04-004
检验项目 及步骤
检验要求
检验方法 把检测台上 的三个插簧
qbp00104004检验项目及步骤检验要求检验方法检验器具质量特性不合格缺陷程度描述不合格严重性分级抽样方案检查水平接收质量限特殊抽检水平二结构尺寸外形及安装脚角度孔径贮液罐方向位置和插片厚度应符合经批准的图纸或实装要用卷尺和游标卡尺测量或实装
进货检验作业指导书
物 料 名 称 压 缩 机 检验项目 检 验 要 求 检验方法 及步骤 1、压缩机应包装完好，在包装 箱内应固定可靠，并有防潮 和防震措施。包装箱外面应 使用不褪色颜料标明：制造 目 测 厂名（缩写代号或商标均 可） 、产品名称、型号规格、 数量、 储运注意事项等内容。 耐久性用湿 2、每台压缩机上应有耐久性铭 布擦 15s,再用 牌，粘贴牢固、位置正确， 沾过汽油或 且应标明型号规格、制造厂 酒精的布擦 名或商标、额定电压、频率、 15 s, 试 验 完 生产日期和认证标志等内 毕后观察字 容，字体清晰、正确且不易 迹图案，其余 磨灭。 目测。 一、外观 3、表面漆层平坦光滑，色泽均 匀一致，附着牢固，不应有 漆瘤、锈迹、漏涂和机械划 伤等缺陷。 4、压缩机吸、排气管不应有裂 纹、铜锈、油污、变形，并 有胶塞和氮气保护。 目 测 5、 压缩机应有永久性接地标志， 位置正确且接地螺口不允许 有油漆覆盖。 6、压缩机接线端子处、接线端 盖上或铭牌上应有接线标 识，且清晰、正确、耐久。 7、过载保护器、接线盒盖、螺 母等配件应齐全。 共3页 检验器具 质量 特性 第 1页 不合格（缺陷） 程度描述 文 件 编 号 不合格严 重性分级 抽样 方案 QB/P001-04-004 检查 接收质 特殊抽 水平 量限 检水平
空调压缩机检测实训报告
一、实训目的通过本次实训，使学生掌握空调压缩机的检测方法和技巧，了解空调压缩机的基本结构和工作原理，提高学生对空调维修的实践操作能力。
二、实训时间2023年3月15日至2023年3月17日三、实训地点XX学院空调实训室四、实训内容1. 空调压缩机的基本结构和工作原理2. 空调压缩机的检测方法和技巧3. 实际操作检测空调压缩机的好坏五、实训过程1. 空调压缩机的基本结构和工作原理（1）压缩机类型：空调压缩机主要有往复活塞式、旋转活塞式、螺杆式和变频式等类型。
（2）工作原理：压缩机将低压、低温的制冷剂气体吸入，通过压缩增加压力和温度，然后将高温、高压的制冷剂气体排出，实现制冷循环。
2. 空调压缩机的检测方法和技巧（1）外观检查：检查压缩机外壳是否有破损、漏油、变形等情况，如有异常应及时更换。
（2）听声检查：正常情况下，压缩机启动时声音较大，运行时声音平稳。
如声音异常，可能存在故障。
（3）万用表检测：1）测量压缩机绕组阻值：使用万用表电阻档200Ω测量压缩机绕组阻值，正常情况下阻值应在规定范围内。
2）测量压缩机绝缘电阻：使用万用表电阻档200MΩ测量压缩机绝缘电阻，正常情况下阻值应大于10MΩ。
3）测量压缩机启动电容：使用万用表电容档测量压缩机启动电容，正常情况下电容值应在规定范围内。
4）测量压缩机电流：使用万用表电流档测量压缩机电流，正常情况下启动电流较大，运行电流较小。
（4）压力测试：使用压力表检测压缩机进出口压力，正常情况下压力应在规定范围内。
3. 实际操作检测空调压缩机的好坏（1）准备工具：万用表、压力表、扳手、螺丝刀等。
（2）拆解压缩机：拆下压缩机连接管，将压缩机从空调系统中取出。
（3）外观检查：检查压缩机外壳、连接管、密封圈等是否有破损、漏油、变形等情况。
（4）听声检查：启动压缩机，听声音是否异常。
（5）万用表检测：使用万用表检测压缩机绕组阻值、绝缘电阻、启动电容、电流等。
（6）压力测试：使用压力表检测压缩机进出口压力。
(整理)往复压缩机性能综合测试
实验一往复压缩机性能综合测试一、实验目的1.通过实验掌握压缩机压力、温度、功率、排气量，转速等有关性能参数的测量方法。
研究空气压缩机在转速一定时各状态参数之间的相互关系，并给出压缩机在不同压力比时，压缩机的容积系数，等温效率以及轴功率的变化曲线。
2.指示图的录取方法（即气缸内变化压力的测量方法），并对录取的指示图进行分析研究，深入了解单级压缩机实际工作过程的物理本质。
利用录取的指示图计算压缩机的指示功率，压缩机的容积系数和气阀功率损失。
通过实验分析影响气量、功率的各个因素。
3.熟悉位移传感器的特性要求和使用方法，掌握气阀运动规律的测试方法；对所录取的气阀阀运动规律进行分析研究并计算提前和延后关闭角。
二、实验原理1.压缩机性能实验依据GB/T 3853-1998的附录A《一般用容积式空气压缩机性能试验》（规范性附录）的要求进行。
对于移动式小型空气压缩机，多为风冷、单级压缩，被测系统只有压缩机和储气罐，没有独立的冷却器（储气罐兼作后冷器）。
性能试验应在规定的保证工况（规定的环境压力、温度）下进行，最终测定或计算出空压机的排气压力、排气温度、标准容积流量、转速、轴功率、比功率和效率等7个指标。
为此需对整个空压机系统的多个热力学参数和机械参数进行测量。
其中空压机热力学参数包括：吸气温度、排气温度、吸气压力、排气压力、储气罐压力和出口容积流量。
有些参数需要多个测点。
其中，压力测量仪表的误差应在±0.4%以内，大气压力在±0.15%以内；吸排气温度和冷却水温度测量的绝对误差应在±0.2℃以内，由于空压机最高排气温度不高于200℃，相当于±0.1%。
2.排气量的测定我国多采用喷咀截流法测量压缩机的排气量，其测试装置和喷咀均应符合国家标准GB15478-1995的规定。
压缩机将吸入气体经压缩升压后，排入储气罐稳压，经调节阀进入低压箱降压整流，再经节流喷咀喷出，喷咀前后形成压差，压差值由压力传感器检测，喷嘴前气体温度由2个温度传感器检测取平均值，如图1-1所示。
往复压缩机实验
成绩西安交通大学实验报告课程：实验日期年月日专业班号组别交报告日期年月日姓名学号报告退发（订正、重做）同组者教室审批签字实验二指示图录取实验实验目的1.通过实验，掌握压缩机指示图的录取方法（即气缸内变化压力的测量方法），并对录取的指示图进行分析，深入了解单级压缩机实际工作过程的物理本质。
2.利用指示图计算压缩机的指示功率。
压缩机的容积系数和气阀功率损失。
3.分析影响气量、功率的各个因素。
实验装置简图1.压力传感器位于进气口，对于密封要求较低。
（压力传感器的单位为bar）2.传感器均使用12V直流供电，输出电压为12V，而USB采集卡量程为10V，故采集卡前使用电阻进行分压。
（霍尔传感器输出高电压表示活塞处于上止点）基础数据曲柄半径(mm) 连杆长度(mm) 气缸直径(mm) 余隙容积比采样率(Hz)10 40 40 0.05 3000数据处理过程数据概况上沿数量有效数据量首个有效数据序号转速(r/min)11 2703 147 732.5194229实验名称部分数据处理过程展示序号压力(bar) 霍尔传感器(V) 霍尔传感器二值化霍尔传感器上沿上沿计数相对首个有效数据计数转角(弧度) 容积(mm³) 转角(°)0 0.920761 0.035829 0 0 0 -147 2.524431833 24600.06722 144.63928971 0.896143 0.019745 0 0 0 -146 2.550001584 24744.70936 146.10432852 0.896143 0.01318 0 0 0 -145 2.575571336 24883.34428 147.56936743 0.94538 0.015806 0 0 0 -144 2.601141087 25015.95223 149.03440624 0.94538 0.013837 0 0 0 -143 2.626710839 25142.51546 150.49944515 0.94538 0.033203 0 0 0 -142 2.65228059 25263.01809 151.96448396 0.920761 0.009898 0 0 0 -141 2.677850342 25377.44594 153.42952287 0.94538 0.021714 0 0 0 -140 2.703420093 25485.78642 154.89456168 0.94538 0.016791 0 0 0 -139 2.728989845 25588.02836 156.35960049 0.94538 0.044692 0 0 0 -138 2.754559596 25684.16194 157.8246393省略部分数据142 4.515037 0.009569 0 0 0 -5 6.15533655 1384.739877 352.6748058 143 4.539655 0.047318 0 0 0 -4 6.180906301 1338.685695 354.1398446 144 4.515037 0.017119 0 0 0 -3 6.206476053 1302.816927 355.6048835 145 4.4658 0.046661 0 0 0 -2 6.232045804 1277.170184 357.0699223 146 4.391946 0.022043 0 0 0 -1 6.257615556 1261.771653 358.5349612 147 4.391946 5.143998 1 1 1 0 0 1256.637061 0148 4.342709 5.077035 1 0 1 1 0.025569752 1261.771653 1.465038846 149 4.244236 5.04618 1 0 1 2 0.051139503 1277.170184 2.930077691 150 4.194999 5.014668 1 0 1 3 0.076709255 1302.816927 4.395116537 151 4.145762 5.024843 1 0 1 4 0.102279006 1338.685695 5.860155383 152 3.973434 0.821318 0 0 1 5 0.127848758 1384.739877 7.325194229 153 3.850342 0.078829 0 0 1 6 0.153418509 1440.932486 8.790233074 154 3.702632 0.038783 0 0 1 7 0.178988261 1507.206228 10.25527192省略部分数据384 4.564274 0.041737 0 0 1 237 6.060031112 1645.220873 347.2142064 385 4.539655 0.051585 0 0 1 238 6.085600864 1561.699104 348.6792453 386 4.515037 0.027623 0 0 1 239 6.111170615 1488.13546 350.1442841 387 4.539655 0.017119 0 0 1 240 6.136740367 1424.60485 351.609323 388 4.490419 0.03386 0 0 1 241 6.162310118 1371.172017 353.0743618 389 4.515037 0.012195 0 0 1 242 6.18787987 1327.891451 354.5394007 390 4.490419 0.023684 0 0 1 243 6.213449621 1294.807315 356.0044395 391 4.4658 0.028936 0 0 1 244 6.239019373 1271.953381 357.4694784 392 4.367327 5.012698 1 1 2 245 6.264589124 1259.352988 358.9345172 393 4.342709 5.018607 1 0 2 246 0.006973569 1257.019003 0.399556049 394 4.318091 5.083928 1 0 2 247 0.03254332 1264.953813 1.864594895 395 4.268854 5.038958 1 0 2 248 0.058113072 1283.149311 3.32963374 396 4.194999 5.07605 1 0 2 249 0.083682823 1311.586915 4.794672586 397 4.145762 5.100997 1 0 2 250 0.109252575 1350.237592 6.259711432 398 3.998052 0.213409 0 0 2 251 0.134822326 1399.061894 7.724750277 399 3.801106 0.073249 0 0 2 252 0.160392078 1458.010017 9.189789123400 3.678014 0.041737 0 0 2253 0.185961829 1527.021868 10.65482797省略其余数据指示图求功通过图像处理技术，30000mm³对应842像素，吸气线长度l′长587像素，指示线长度l 对应723像素，可求得容积系数λv =l ′l=587723=0.81（通过Excel 处理得到的结果为0.83）。
往复泵性能测试实验
往复泵性能测试实验实验指导书一、实验目的1、了解往复泵实验装置的组成；2、掌握往复泵的结构和工作原理；掌握往复泵的特性。
3、通过对本次实验的操作、记录、数据处理和曲线的绘制，从而实现对往复泵整机运行工况的性能测试，达到验证和巩固课堂教学知识、培养动手能力的目的。
二、实验内容1、额定转速或某一转速下的流量—压力或压力—流量关系测试；2、额定转速或某一转速下的轴功率—压力（流量）关系测试；3、额定转速或某一转速下的泵效率—压力或泵效率—流量关系测试；4、泵运行转速—压力（流量）关系测试；5、泵的容积效率测试。
三、实验装置1、装置组成每套实验装置由一台往复泵试验台和一台计算机组成(共2套)。
试验台的组成及设备如下图所示：图1-1装置组成示意图1—电动机；2—减速器；3—传动轴；4—扭矩转速传感器；5—三缸单作用往复泵；6—压力表；7—线缆； 8—溢流阀(安全阀)；9—蓄能器；10—压力传感器；11—调压阀；12—流量传感器；13—变频器；14—智能多路巡检仪；15—水箱。
2、主要配置：1）被测往复泵(卧式三缸单作用柱塞泵)；2）变频器；3）流量传感器；4）压力传感器；5）转速（扭矩）传感器；6）液位开关；7）实验台体；8）管路组件；9）电气柜；10）液池智能多路巡检仪；11）监管计算机；12）操作台。
3、基本参数1）泵功率≤5.5Kw；2）往复泵运行压力≤31.5MPa，流量：6L/min；3）电机稳定运行的调速范围：最高3000rpm，最低10rpm以下；4）压力传感器技术指标：测量范围35MPa，精度5%；5）流量传感器技术指标：0～10L/min，精度5%；6）转速、扭矩传感器技术指标：精度±1rpm；7）数据采样周期：<1S；8）安装尺寸：长×宽≤3m×5m；9）工作介质：水。
四、实验基本原理该往复泵性能测试台的组成如图1-1所示,是通过电机经减速器传动给往复泵，电机的转速可以通过调整变频器的频率来调节，从而使往复泵在不同的转速下运行。
东南大学压缩机性能测试实验
压缩机性能测试实验一、 实验目的1. 通过本实验，熟悉和了解制冷压缩机的测试工况和测试方法，增强对制冷压缩机的认识；2. 学习本实验中所涉及的各种参数的测量方法，掌握制冷压缩机性能的热力计算；3. 熟悉对制冷压缩机性能实验系统软件的操作。
二、 实验原理制冷压缩机的性能随蒸发温度和冷凝温度的变化而变化，因此需要在国家标准规定的工况下进行制冷压缩机的性能测试。
压缩机的性能可由其工作工况的性能系数COP 来衡量：0Q COP W= 式中，0Q 为压缩机的制冷量；W 为压缩机输入功率。
在一个确定的工况下，蒸发温度、冷凝温度、吸气温度以及过冷度都是已知的。
这样，对于单级蒸气压缩式制冷机来说，其循环p-h 图如图1 所示。
图1图中，1点为压缩机吸气状态；4-5为过冷段。
在特定工况下，压缩机的单位质量制冷量是确定的，即：015q h h =- 。
这样只要测得流经压缩机的制冷剂质量流量m G ，就可计算出压缩机的制冷量，即0015()m m Q G q G h h =⨯=⨯-压缩机的输入功率：开启式压缩机为输入压缩机的轴功率，封闭式（包括半封闭式和全封闭式）压缩机为电动机输入功率。
三、 实验设备整个实验装置由被测压缩机、制冷系统、采集系统和测量系统共四部分组分。
其实验原理图如图2 所示：图2四、实验方法为了确保实验系统运行在一个特定的工况下，实验中通过控制吸气压力、排气压力和吸气温度这三个量稳定在设定值附近。
这三个参数允许的偏差范围按如下规定：排气压力用冷却水进口温度T7通过恒温器1控制，吸气压力用电子膨胀阀控制，吸气温度用载冷剂进口温度T9通过恒温器2控制。
压缩机性能实验要包括主要试验和校核试验，二者应同时进行测量。
校核试±以内，并以主要试验的测量结果验和主要试验的试验结果之间的偏差应在4%为计算依据。
本次实验中的主要试验是通过测量冷凝器的换热量，从而根据冷凝器热平衡关系计算出流经压缩机的制冷剂流量，并由此流量计算出压缩机制冷量，为主测制冷量。
往复泵性能测试实验实验指导书
往复泵性能测试实验实验指导书一、实验目的1、了解往复泵实验装置的组成；2、掌握往复泵的结构和工作原理；掌握往复泵的特性。
3、通过对本次实验的操作、记录、数据处理和曲线的绘制，从而实现对往复泵整机运行工况的性能测试，达到验证和巩固课堂教学知识、培养动手能力的目的。
二、实验内容1、额定转速或某一转速下的流量—压力或压力—流量关系测试；2、额定转速或某一转速下的轴功率—压力（流量）关系测试；3、额定转速或某一转速下的泵效率—压力或泵效率—流量关系测试；4、泵运行转速—压力（流量）关系测试；5、泵的容积效率测试。
三、实验装置1、装置组成每套实验装置由一台往复泵试验台和一台计算机组成(共2套)。
试验台的组成及设备如下图所示：图1-1装置组成示意图1—电动机；2—减速器；3—传动轴；4—扭矩转速传感器；5—三缸单作用往复泵；6—压力表；7—线缆； 8—溢流阀(安全阀)；9—蓄能器；10—压力传感器；11—调压阀；12—流量传感器；13—变频器；14—智能多路巡检仪；15—水箱。
2、主要配置：1）被测往复泵(卧式三缸单作用柱塞泵)；2）变频器；3）流量传感器；4）压力传感器；5）转速（扭矩）传感器；6）液位开关；7）实验台体；8）管路组件；9）电气柜；10）液池智能多路巡检仪；11）监管计算机；12）操作台。
3、基本参数1）泵功率≤5.5Kw；2）往复泵运行压力≤31.5MPa，流量：6L/min；3）电机稳定运行的调速范围：最高3000rpm，最低10rpm以下；4）压力传感器技术指标：测量范围35MPa，精度5%；5）流量传感器技术指标：0～10L/min，精度5%；6）转速、扭矩传感器技术指标：精度±1rpm；7）数据采样周期：<1S；8）安装尺寸：长×宽≤3m×5m；9）工作介质：水。
四、实验基本原理该往复泵性能测试台的组成如图1-1所示,是通过电机经减速器传动给往复泵，电机的转速可以通过调整变频器的频率来调节，从而使往复泵在不同的转速下运行。
压缩机的性能测定实验
压缩机的性能测定实验一、实验目的1. 了解和掌握压缩机指示功率和排气量的测量方法;2. 观察压缩机实际压缩过程;3. 分析压缩机工作情况。
二、实验装置及原理压缩机实验装置示意图1.喷嘴流量计2.储气罐3.压力传感器4.压缩机5.转速传感器6.数据采集接口箱7.信号处理系统1、压缩机装置压缩机装置是上海压缩机厂制造的无十字头V 型双缸单作用风冷式压缩机一台，压缩机基本参数如下： 额定排气量 ：0.48m in /3m 额定排气压力：0.8 MPa （表压）额定转速：活塞行程：60 mm （曲柄半径30.0mm ） 气缸直径：90 mm 气缸数目：2润滑方式：飞溅式 气缸相对余隙容积约为6％电机功率：4.0KW ；功率因数：0．85。
储气罐为直径Φ300，长900㎜，壁厚10㎜的容器，容器上部有0.7 MPa 的安全阀及压力表，储气罐出口连接有调节阀，以调节压缩机的出口压力。
2、压缩机示功图（PV ）图的测试及指示功率N i 测定压缩机的一个一级气缸顶部开孔，通过接头连接压电式压力传感器，测试气缸内气体的瞬间压力P 。
压缩机飞轮上装有键相器，通过光电转速器，测试压缩机的瞬间曲柄转角α。
由下面公式确定活塞位移x ，)]2cos 1(4)cos 1[(αλα-+-=r x式中，x －活塞位移，r －曲柄半径，λ－曲轴半径与连杆长度l 的比值，α－曲柄转角。
由活塞位移x 与气缸截面积A 的乘积即可确定活塞扫过的气缸容积V 。
A x V ⋅=式中V —气缸容积， A —气缸截面积，24D A π=由P 和V 可绘出压缩机一个循环的PV 图（示功图）。
由示功图封闭面积即可算出一个循环的压缩功L ；再乘以转速和气缸数目即得压缩机指示功率i N ：i N =L ⨯气缸数目⨯（60n ） n －转速，转/分，L －循环压缩功3、排气量Q （--V ）的测定储气罐出口的压力调节阀后设有一套排气量测定装置，即喷嘴流量计，装置由减压箱、喷嘴、测压管及测温管所组成，减压箱内有多孔小板及井字形隔板所组成的气体流动装置，喷嘴由不锈钢或黄铜制造，孔径尺寸为12.70毫米。
压缩机性能测试实验
压缩机性能测试实验压缩机性能测试实验报告一、实验目的本实验旨在测试压缩机的性能，包括制冷量、能效比、噪音等参数，以便评估其在实际应用中的性能表现。
通过本实验，我们希望能够为压缩机的设计和优化提供实验依据，提高其性能并降低能耗。
二、实验原理1.制冷量测试：通过测量压缩机在单位时间内对周围环境产生的热量，计算出压缩机的制冷量。
2.能效比测试：通过测量压缩机在单位时间内消耗的电能和产生的制冷量，计算出压缩机的能效比。
能效比越高，说明压缩机在单位电能下产生的制冷量越大。
3.噪音测试：通过测量压缩机运行过程中的声压级，评估其产生的噪音是否符合标准。
三、实验步骤1.准备实验设备：包括压缩机、温度传感器、功率计、声级计等。
2.搭建实验平台：将压缩机放置在稳定的支撑面上，连接温度传感器和功率计，确保测试过程中设备稳定运行。
3.开始测试：开启压缩机，记录其在单位时间内的制冷量、消耗的电能，以及产生的噪音。
4.数据分析：将实验数据整理成表格，计算压缩机的能效比和噪音水平。
5.结果讨论：分析实验数据，评估压缩机的性能表现，并提出优化建议。
四、实验结果及数据分析1.压缩机的制冷量为500W，说明它在单位时间内能够产生500W的冷量。
2.压缩机的能效比为0.714，意味着在单位电能下产生的制冷量略低于理想状态（COP=1）。
这可能是由于设备老化或设计缺陷导致的。
3.压缩机产生的噪音为65dB，符合大多数应用场景下的噪音标准。
但若在安静环境下使用，可能需要进一步降低噪音。
五、结论与建议本实验通过对压缩机的性能测试，得出以下结论：1.压缩机的制冷量表现良好，能够满足大多数应用场景的需求。
2.能效比略低于理想状态，可能存在优化空间。
建议对压缩机进行进一步的设计优化，以提高能效比。
3.噪音水平符合标准，但在安静环境下使用时可能需要降低噪音。
可以对压缩机进行降噪设计或选用低噪音压缩机。
综上所述，本实验对压缩机的性能进行了全面的测试和分析。
制冷压缩机性能综合实验指导书
一、实验目的1、了解压缩机性能测定的原理及方法；2、了解蒸气压缩式制冷的循环流程及各组成设备；3、测定蒸气压缩式制冷循环的性能；4、理解与认识回热循环；5、比较单级蒸气压缩制冷机在实际循环中有回热与无回热性能上的差异；6、熟悉实验装置的有关仪器、仪表，掌握其操作方法。
二、实验原理1、单级蒸气压缩制冷机的理论循环图1显示了压力－比焓图上单级蒸气压缩制冷机的理论循环。
压缩机吸入的是以点1表示的饱和蒸气，1－2表示制冷剂在压缩机中的等熵压缩过程；2－3表示制冷剂在冷凝器中的等压放热过程，在冷却过程22'-中制冷剂与环境介质有温差，放出过热热量，在冷凝过程32'-'中制冷剂与环境介质无温差，放出比潜热，在冷却和冷凝过程中制冷剂的压力保持不变，且等于冷凝温度T K 下的饱和蒸气压力P K ；〔33-'〕是液态再冷却放出的热量；3－4表示节流过程，制冷剂在节流过程中压力和温度都降低，且焓值保持不变，进入两相区；4－1表示制冷剂在蒸发器中的蒸发过程，制冷剂在温度T 0、饱和压力P 0保持不变的情况下蒸发，而被冷却物体或载冷剂的温度得以降低。
图 12、有回热的单级蒸气压缩制冷理论循环为了使膨胀阀前液态制冷剂的温度降得更低〔即增加再冷度〕，以便进一步减少节流损失，同时又能保证压缩机吸入具有一定过热度的蒸气，可以采用蒸气回热循环。
图3示为来自蒸发器的低温气态制冷剂1，在进入压缩机前先经过一个热交换器——回热器。
在回热器中低温蒸气与来自冷凝器的饱和液体3进行热交换，低温蒸气1定压过热到状态1'，而温度较高的液体3被定压再冷却到状态3'，回热循环1'—2'—3—3'—4'—1—1'中，3—3'为液体的再冷却过程，过热后的蒸气温度称为过热温度，过热温度与蒸发温度之差称为过热度。
根据稳定流动连续定理，流经回热器的液态制冷剂和气态制冷剂的质量流量相等。
