工业CT系统旋转中心定位方法研究
工业CT系统旋转中心定位方法研究一、概述随着工业无损检测技术的快速发展，工业CT（Computed Tomography）系统已成为工业领域中重要的无损检测设备之一。
在工业CT系统中，旋转中心定位方法的准确性直接影响到后续的图像重建质量和精度。
研究和开发高效的旋转中心定位方法对于提升工业CT系统的性能和稳定性具有重要意义。
本文旨在探讨和研究工业CT系统旋转中心定位方法。
我们将对工业CT系统的基本原理和组成进行简要介绍，包括其旋转机构和成像原理等。
接着，我们将综述现有的旋转中心定位方法，分析它们的优缺点和适用范围。
在此基础上，我们将提出一种新型的旋转中心定位方法，并详细阐述其原理和实现过程。
我们将通过实验验证该方法的可行性和有效性，并与传统的定位方法进行比较和分析。
本文的研究内容不仅有助于推动工业CT技术的发展，还可为相关领域的无损检测提供有益的参考和借鉴。
我们期望通过本文的研究，能够为工业CT系统的旋转中心定位提供一种更加准确、高效的方法，为工业无损检测技术的发展做出一定的贡献。
1.1 工业CT系统概述工业CT（Computed Tomography），即工业计算机断层扫描技术，是一种基于射线穿透物体并经过计算机处理得到物体内部结构信息的无损检测技术。
它借鉴了医学CT的原理，但在硬件设计、扫描方式、数据处理等方面具有其独特性。
工业CT系统广泛应用于航空航天、汽车制造、电子工业、石油化工等领域，对于复杂工件的内部缺陷检测、结构分析、材料研究等方面具有重要意义。
工业CT系统主要由射线源、探测器、旋转机构、控制系统和数据处理系统组成。
射线源负责发射穿透物体的射线，探测器则用于接收穿透物体后的射线信号。
旋转机构负责带动射线源和探测器围绕物体旋转，以获取物体不同角度的投影数据。
控制系统负责控制整个扫描过程，包括旋转速度、射线源的开关等。
数据处理系统则负责对采集到的投影数据进行处理，最终得到物体的断层图像。
科技成果——三维CT工业无损检测系统

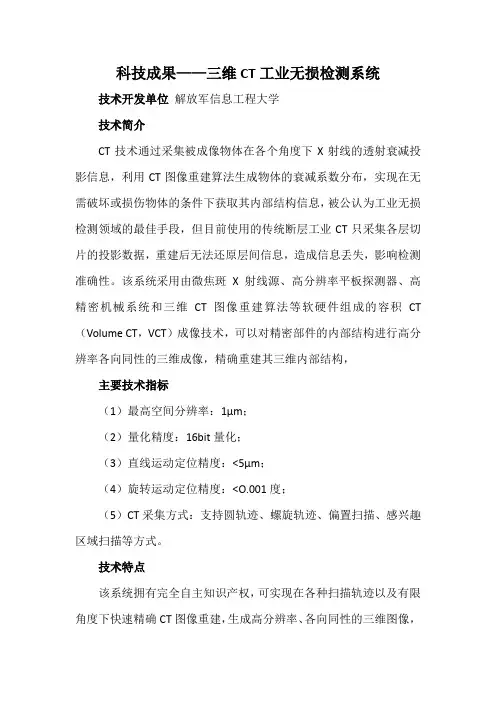

科技成果——三维CT工业无损检测系统技术开发单位解放军信息工程大学技术简介CT技术通过采集被成像物体在各个角度下X射线的透射衰减投影信息，利用CT图像重建算法生成物体的衰减系数分布，实现在无需破坏或损伤物体的条件下获取其内部结构信息，被公认为工业无损检测领域的最佳手段，但目前使用的传统断层工业CT只采集各层切片的投影数据，重建后无法还原层间信息，造成信息丢失，影响检测准确性。
该系统采用由微焦斑X射线源、高分辨率平板探测器、高精密机械系统和三维CT图像重建算法等软硬件组成的容积CT （Volume CT，VCT）成像技术，可以对精密部件的内部结构进行高分辨率各向同性的三维成像，精确重建其三维内部结构，主要技术指标（1）最高空间分辨率：1μm；（2）量化精度：16bit量化；（3）直线运动定位精度：<5μm；（4）旋转运动定位精度：<O.001度；（5）CT采集方式：支持圆轨迹、螺旋轨迹、偏置扫描、感兴趣区域扫描等方式。
技术特点该系统拥有完全自主知识产权，可实现在各种扫描轨迹以及有限角度下快速精确CT图像重建，生成高分辨率、各向同性的三维图像，有效降低辐射剂量和扫描成本，适用于FDK，BPF，SART，ASD-POCS 等各种三维图像重建主流算法。
技术水平国内先进适用范围系统适用于材料科学、精密机械、电子器件、安全检查、逆向工程和生物科学等多领域的科学研究与工业分析。
专利状态授权专利17项技术状态试生产、应用开发阶段合作方式合作开发、技术服务投入需求工业CT需求2亿元，医用CT需求3亿元，研发周期为12个月。
预期效益可针对不同的应用需求进行专用化定制，实现对不同类别物体内部结构的高分辨率成像，具有广阔的推广应用前景。
预计工业CT年产值25亿元，医用CT年产值5-10亿元。
现代无损检测技术第8章：工业CT检测技术
一束γ射线穿过均匀物质的衰减情况第一代CT扫描方式第二代CT扫描方式第三代CT扫描方式第四代CT扫描方式一.工业CT检测原理（2）扫描方式第五代CT是一种多源多探测器；用于实时检测与生产控制系统。
例如图中是一种钢管生产在线检测与控制壁厚的CT系统。
源与探测器按120˚分布，工件与源到探测器间不作相对转动，仅有管子沿轴向的快速分层运动。
该系统是国外最新研究的一种扫描方式。
第五代CT扫描方式一.工业CT检测原理（3）基本结构由辐射源经前准直器形成一个薄的扇形射线束把被检工件所检断层全包容覆盖，射线透射工件后再经后准直器尽可能地去掉一些散射影响，使准直后的射线打到探测器阵列的各个探测器上，经探测数据采集传输电路得到了一组投影数据，如N＝256(I 值)，由工件转动M＝256个分度数即可得到256×256个I值的数据，把此数据送至主计算机经必要的数据校正后即可按一定的图像重建算法进行图像重建。
ICT结构工作原理图（第二代扫描方式）平行束投影结构式中μ11…μij…μnn一一断面各处衰减系数(待求未知量同样可得其余方位的投影。
方程组中所有μ为待求变量，所为测得的已知常数。
只要建立关于μ的n×n个独立方程，所有μ求出并得到该矩形断面上衰减系数的二维分布，反投影法的示意图a)投影与反投影图像b)反投影累加图像扇形束数据采集的几何结构对比度――细节曲线ACTIS300工业CT系统的组成结构框图工业CT扫描射线束的几何轮廓对比度与射线能量的关系空间分辨率线对试样(25mm×38mm×38mm) 密度分辨率试样活塞的环缝CT扫描图像焊缝根部的气孔带以及焊缝中心部位有一处长条形气孔。
活塞顶缝的一幅CT扫描图像靠近内冷油道位置附近的顶缝气孔。
变速箱盖的工业CT扫描图像可清楚地看到裂纹缩孔等缺陷出飞机发动机涡轮叶片工业CT扫描图像。
9MeV加速器工业CT无损检测系统控制系统设计方案道

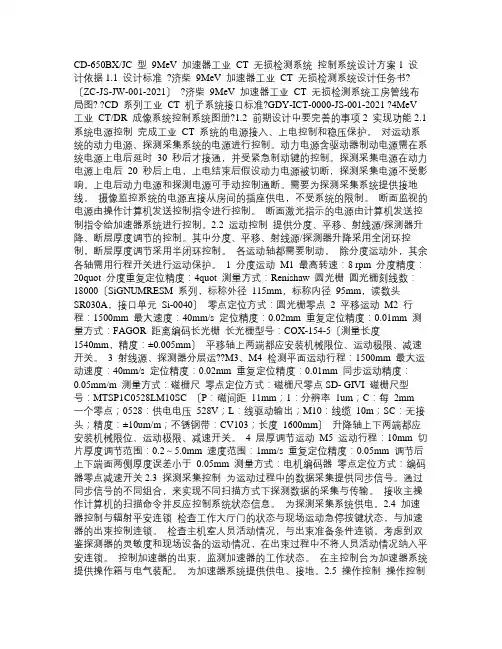

CD-650BX/JC 型9MeV 加速器工业CT 无损检测系统控制系统设计方案1 设计依据1.1 设计标准?济柴9MeV 加速器工业CT 无损检测系统设计任务书?〔ZC-JS-JW-001-2021〕?济柴9MeV 加速器工业CT 无损检测系统工房管线布局图? ?CD 系列工业CT 机子系统接口标准?GDY-ICT-0000-JS-001-2021 ?4MeV 工业CT/DR 成像系统控制系统图册?1.2 前期设计中要完善的事项2 实现功能2.1 系统电源控制完成工业CT 系统的电源接入、上电控制和稳压保护。

对运动系统的动力电源、探测采集系统的电源进行控制。
动力电源含驱动器制动电源需在系统电源上电后延时30 秒后才接通，并受紧急制动键的控制。
探测采集电源在动力电源上电后20 秒后上电，上电结束后假设动力电源被切断，探测采集电源不受影响。
上电后动力电源和探测电源可手动控制通断。
需要为探测采集系统提供接地线。
摄像监控系统的电源直接从房间的插座供电，不受系统的限制。
断面监视的电源由操作计算机发送控制指令进行控制。
断面激光指示的电源由计算机发送控制指令给加速器系统进行控制。
2.2 运动控制提供分度、平移、射线源/探测器升降、断层厚度调节的控制。
其中分度、平移、射线源/探测器升降采用全闭环控制，断层厚度调节采用半闭环控制。
各运动轴都需要制动。
除分度运动外，其余各轴需用行程开关进行运动保护。
1 分度运动M1 最高转速：8 rpm 分度精度：20quot 分度重复定位精度：4quot 测量方式：Renishaw 圆光栅圆光栅刻线数：18000〔SiGNUMRESM 系列，标称外径115mm，标称内径95mm，读数头SR030A，接口单元Si-0040〕零点定位方式：圆光栅零点2 平移运动M2 行程：1500mm 最大速度：40mm/s 定位精度：0.02mm 重复定位精度：0.01mm 测量方式：FAGOR 距离编码长光栅长光栅型号：COX-154-5〔测量长度1540mm，精度：±0.005mm〕平移轴上两端都应安装机械限位、运动极限、减速开关。
