三点透视与圆形透视
三点透视PPT教学讲义
二、作图原理
三点透视的作图原理可在两 点透视作图原理的础上保持 两点透视中两个灭点不变, 再在视平线的上端或下端增 加一个灭点,使在两点透视 中与画面垂直的立方体的边 线变为在三点透视中消失在 第三个灭点的倾斜线.第三 个灭点在视平线的上端时为 仰视图,在视平线的下端则 为俯视图.
第二节 三点透视基本作图步骤
三点透视
第一节 基本概念和作图原理
一、基本概念
三点透视又称斜角透视,是指立方体的三 条主向轮廓线均与画面成一角度,这样三 组线在画面上就形成了三个灭点.
在两点透视的基础上,所有垂直于地平 线的纵线的延伸线都聚集在一起,形成 第三个灭点,这种透视关系就是三点透 视.
三点透视可表现建筑物高大的纵深感觉,更具夸张性和戏剧 性,但如果角度和距离选择不当,会产生失真变形.可用于表现 高层建筑透视,也用于俯瞰图或仰视图.
课堂练习：将仰视的三视图 变为俯视的三视图
假设建筑的尺寸为： 宽度l 5米,长度24米,高 度45米,画出该建筑的 仰视透视图.
第一步：按照两点透 视作图方法那样,画出 建筑的平面图旋转到想 要表现的角度,在P.P线 的下端任意确定一视点 Eo,自Eo作垂线到P.P线 交得心点A’.然后过E o 点作平行于建筑宽边和 长边的两条直线,在P.P 线上交得V.P1,和V.P2点, 再以V.P1为圆心,以 V.P1-Eo为半径画圆,在 P.P线上交得M2点,同理 可求得M1点.
第二步：将P.P线与 伸,在 G.L上交得A点,根据 透视需要定出点V.P3. 连接V.P1-V.P3和 V.P2- V.P3,从V.P2向 V.Pl-V.P3线作一条垂 线,垂足为C点.以 V.P1-V.P3的中点为 圆心,V.P1-V-.P3为直 径画圆,在C –V.P2线 上交得B点,然后再 以V.P3为圆心,以 V.P3-B线为半径画圆, 在V.P1-V.P3线上交 得M 3点,这样即求得 第三个量点M3.

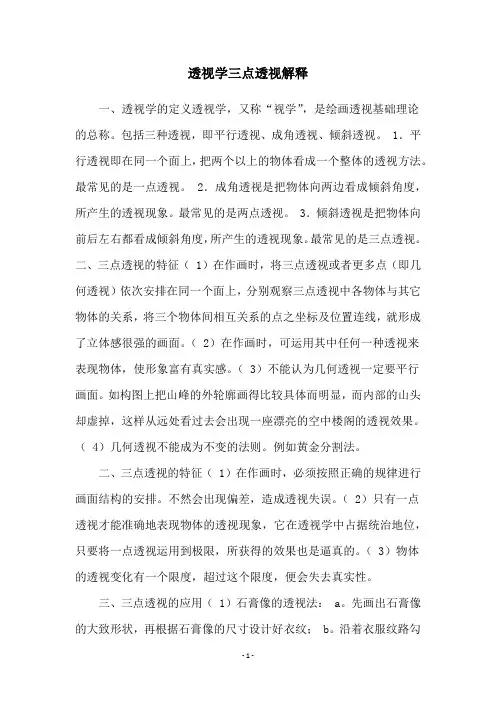

透视学三点透视解释
透视学三点透视解释一、透视学的定义透视学，又称“视学”，是绘画透视基础理论的总称。
包括三种透视，即平行透视、成角透视、倾斜透视。
1．平行透视即在同一个面上，把两个以上的物体看成一个整体的透视方法。
最常见的是一点透视。
2．成角透视是把物体向两边看成倾斜角度，所产生的透视现象。
最常见的是两点透视。
3．倾斜透视是把物体向前后左右都看成倾斜角度，所产生的透视现象。
最常见的是三点透视。
二、三点透视的特征（ 1）在作画时，将三点透视或者更多点（即几何透视）依次安排在同一个面上，分别观察三点透视中各物体与其它物体的关系，将三个物体间相互关系的点之坐标及位置连线，就形成了立体感很强的画面。
（ 2）在作画时，可运用其中任何一种透视来表现物体，使形象富有真实感。
（ 3）不能认为几何透视一定要平行画面。
如构图上把山峰的外轮廓画得比较具体而明显，而内部的山头却虚掉，这样从远处看过去会出现一座漂亮的空中楼阁的透视效果。
（ 4）几何透视不能成为不变的法则。
例如黄金分割法。
二、三点透视的特征（ 1）在作画时，必须按照正确的规律进行画面结构的安排。
不然会出现偏差，造成透视失误。
（ 2）只有一点透视才能准确地表现物体的透视现象，它在透视学中占据统治地位，只要将一点透视运用到极限，所获得的效果也是逼真的。
（ 3）物体的透视变化有一个限度，超过这个限度，便会失去真实性。
三、三点透视的应用（ 1）石膏像的透视法： a。
先画出石膏像的大致形状，再根据石膏像的尺寸设计好衣纹； b。
沿着衣服纹路勾勒出人物身躯的骨骼； c。
继续刻画细节，并加深暗部色调，注意眼睛、嘴巴等重点部位的塑造； d。
完善石膏像的动态姿势，增添神情气韵。
（ 2）建筑模型的制作：首先选择合适的材料，做好模型的底板，利用纸壳的厚度调整好模型的体积感。
为了塑造好石膏像的体积感，可在底板上贴双面胶，这样既保证了足够的厚度，又便于拆卸模型。
为了防止石膏像的水口不好，破坏模型，还可利用彩色笔在背面涂抹，使水口附近的肌肉看起来更自然。
3点透视
３点透视其实就是三个成正交关系的面的 模型．
每个面都可理解为一个２点透视的构成．
３点透视的局限性和缺陷．．．视角必须 是俯视或仰视．
三点透视又称倾斜透视，视平线在较高或较低 位置上看物体，在成角透视的基础上垂直于地 面的一组平行线也交汇在一个消失点上，就产 生了三个消失点，主要分为仰视和俯视两大类， 透视的 立方体与视觉平行时,呈现出1点透视的 概念. 概念. - 成角时,呈现出2点透视的概念. 成角时,呈现出2 的概念. - 上半部分和下半部分的立方体群, 各带表 上半部分和下半部分的立方体群, 了3点透视系统中的仰视和俯视两种情况. 点透视系统中的仰视和俯视两种情况. 这都是前人从现实视觉中提取出的理想概 念.
芝加哥希尔斯大厦 高443米 443米
香港国际金融中心 高420米 位于香港中环的国际金融中 心始建于1998年，二期于 心始建于 年 2003年落成，高420米，共88 年落成， 年落成 米 为香港最高建筑物。 层，为香港最高建筑物。被称为 惊世之作” “惊世之作”的香港国际金融中 心二期外形设计概念是以一个向 外地的朋友“招手”的手势， 外地的朋友“招手”的手势，向 海外朋友表示“欢迎您”的意思。 海外朋友表示“欢迎您”的意思。
在进一步之前, 先看下面这个动画---- 在一个立方体空间中, 将视点旋转 360度. 体会一下, 前人是如何从真实视觉中提取出1点透视,2点透视,和3点透视的 理想概念的.
Flash 动画： 动画：
该空间的布局图如下, 摄象机使用了和人 该空间的布局图如下, 摄象机使用了和人 眼相当的视域. 眼相当的视域.
上海环球金融中心屋顶高度达492米，超 上海环球金融中心屋顶高度达492米，超 过了目前屋顶高度世界第一的中国台北 101大厦（480米）；其在100层、距地面 101大厦（480米）；其在100层、距地面 472米的观光天阁，也是世界上人所能到 472米的观光天阁，也是世界上人所能到 达的最高高度，超过了目前世界第一观景 平台的加拿大CN电视塔（447米）。 平台的加拿大CN电视塔（447米）。
透视画法从入门到精通(经典教程)
一、透视图的意义设计需要用图来表达构思。
在广告艺术、建筑学、室内设计、雕塑设计、装饰设计和工业设计以及其他相关领域里，都是通过表现画将设计者的构思传达给使用者的，也就是通过图画来进行交流的。
对任何一位从事表现艺术设计的人来说，透视图都是最重要的。
无论是从事美术、建筑、室内设计，都必须掌握如何绘制透视图，因为它是一切作图的基础。
透视有助于形成真实的想象。
而且它是建立在完美的制图基础之上的。
透视画，是把建筑物的平面、立面或室内的展开图，根据设计图资料，画成一幅尚未成实体的画面。
将三度空间的形体转换成具有立体感的二度空间画面的绘图技法，并能真实地再现设计师的预想。
透视画，不但要注意材质感，对于画面的色面构成、构图等问题，透视画技法在绘图技法上负有很大的责任，因为优秀的透视画超越表面的建筑物说明图，具有另一方面的优异绘画性格。
在建筑、室内设计的表现画中，所表现的空间必须确切，因为对空间表现的失真会给设计者和用户造成错觉，并使各相关部位出现不协调感。
常画透视画的人们，不一定完全忠实于透视画法的作图过程，大都用简便方法的为多。
这种方法不但省时，并能提高视觉效果，但这需要经过绘画和透视技法的训练后，才能如愿。
它需要对立体造型的建筑物、室内空间有深度的理解和把握。
透视画和绘画、雕刻不同，不能用纯粹形态单独完成，不能视透视画为专门技术，而只学其技巧就自认为大功告成了，必须和原设计方案密切配合，掌握设计意图，这样才能充分表现设计者的思想构思。
二、透视图透视图即透视投影，在物体与观者之位置间，假想有一透明平面，观者对物体各点射出视线，与此平面相交之点相连接，所形成的图形，称为透视图。
视线集中于一点即视点。
透视图是在人眼可视的范围内。
在透视图上，因投影线不是互相平行集中于视点，所以显示物体的大小，并非真实的大小，有近大远小的特点。
形状上，由于角度因素，长方形或正方形常绘成不规则四边形，直角绘成锐角或钝角，四边不相等。
圆的形状常显示为椭圆（图1、2）。
透视图基本知识
视距与视角
视距越远，视角越小， 视距越近，视角越大。
原线、变线和灭点
第一节 透视图基本知识
二、透视图的分类
当视点、画面和物体的相对位置不同时，物体 的透视形象将呈现不同的形状，从而产生了各种 形式的透视图。
这些形式不同的透视图，他们的使用情况以及 所采用的作图方法都不尽相同。
习惯上，可按透视图上灭点的多少来分类和命 名，也可根据画面、视点和形体之间的空间关系 来分类和命名。
天点，是近低远高向上倾斜线段的消失点，在视平线上方 的直立灭线上。
地点：就是近高远低的倾斜物休（房子房盖的后面），消 失在视平线以下的点。
透视作图框架的形成
视向的划分及其属性
视平线，是在画面上假设的一条平线，它是通过心点所作的一条水平线，因与眼睛等高，所以称为视平线，它又是画面上下的分界线 ，眼面垂直。 视角，指眼睛看物视线所成的角，以60°视角为视物最清楚的角度。 由于线是一切物体存在的基础，所以常把线透视称之为透视。 不管怎么样分类和命名，透视图都分为三类： 即一点透视，两点透视，三点透视。 不管怎么样分类和命名，透视图都分为三类： 即一点透视，两点透视，三点透视。 透视学的常用术语和基本原理 2 两点透视（成角透视） 当视点、画面和物体的相对位置不同时，物体的透视形象将呈现不同的形状，从而产生了各种形式的透视图。 1 一点透视（平行透视） 不管怎么样分类和命名，透视图都分为三类： 即一点透视，两点透视，三点透视。
平行透视
2.3 三点透视（斜透视）
F F
F E
e
长、宽、高三个方向 与画面均不平行时， 所作的透视图有三个 灭点，称为三点透视 （斜透视） 。
G
三点透视
第二讲 平行透视
一、平行透视的概念 二、平行透视的条件和规律 三、平行透视作图法 四、平行透视中常见的一些错误 五、作品欣赏
三点透视
• (3)、三点透视图法 的运用实例-自动洗 衣机的透视图
• 作业： • 1、严格应用绘图工具绘制三点透视基本图 形；并运用加减法以立方体为基本图形绘 制建筑或洗衣机或拉杆箱包结构效果图。 要求透视准确，造型合理，构图饱满。
三点透视
透视图例三点透视三点透视是属于一种特殊视角观看物体在平视时我们看到的物体基本不会变形但从高处鸟瞰物体时视线越点透视 • 三点透视是属于一种特殊视角观看物体，在平视 时，我们看到的物体基本不会变形，但从高处鸟 瞰物体时，视线越向下，形态就越狭窄。这说明 俯视物体，除了会产生左右透视灭点外，还会产 生第三组向下的透视灭点，此灭点为地点。那么， 仰视物体就会产生向上的透视灭点，为天点。完 成理论与实际相一致的三点透视图，是非常复杂 的，不仅需要较大的图面，还要进行更为繁难的 几何求证。在绘制效果图时，常采用的是从平行 透视或成角透视通过转换作图，得到的具有三点 透视效果的简易图法，是一种近似的透视图形。
• (一)、以立方体为例，作由平行透视转换 为三点透视图的画法步骤
• ①、根据平行透视图法，画出立方体A,B, C, D, E, F, G, H。并求出视心线，与立方 体顶面相交于P点，使P点与立方体A, B、 C、D连接。 • ②、由直线P至A点上，求出任意点A′，使 A′点与R灭点连接，并与P到C点相交于C′ 点。 • ③、画出通过A′、C′的水平线，求出B′、 C′点，再连接A′,B′,C′,D′各点。完成由平行 透视转换为三点透视的近似图形。
• (二)、以立方体为例，作由45。透视转换为 三点透视图的画法步骤：
• ①、根据45。透视图法，画出立方体A, B、 C, D, E, F, G, H。 • ②、在立方体中，定出最近于画面的近接 点P，使P与A、C点连线，由E点移下：适 合视觉倾斜的直线，并求出由F到A的交点 A′。 • ③、作L灭点到A′点的延长线，求出直线F 到B的交点B′。使B′与R灭点连接，求出直 线F到C的交点C′，连接G到C′点。完成由 45。透视转换为三点透视的近似图形。
圆形透视的画法
圆形透视的画法在素描中最基本的形体是立方体。
素描时，大多是以对三个面所进行的观察方法来决定立方体的表现。
另外，利用面与面的分界线所造成的角度，也能暗示出物体的深度，这就涉及到透视规律。
透视分一点透视（又称平行透视），两点透视（又称成角透视）及三点透视三类。
一点透视就是说立方体放在一个水平面上，前方的面（正面）的四边分别与画纸四边平行时，上部朝纵深的平行直线与眼睛的高度一致，消失成为一点，而正面则为正方形.两点透视就是把立方体画到画面上，立方体的四个面相对于画面倾斜成一定角度时，往纵深平行的直线产生了两个消失点。
在这种情况下，与上下两个水平面相垂直的平行线也产生了长度的缩小，但是不带有消失点.三点透视就是立方体相对于画面，其面及棱线都不平行时，面的边线可以延伸为三个消失点，用俯视或仰视等去看立方体就会形成三点透视。
透视图中凡是变动了的线称变线，不变的线称原线，要记住近大远小，近实远虚的规律。
前面所讲的立方体透视图法适用全部物体，本节就说明一下圆及圆柱体透视，分解如下：一、曲线透视的概念平行透视，成角透视，倾斜透视，我们在研究这三种透视时都是通过直线来描绘，主要是用来研究人为景观的某些空间关系，因而我们又把这三种透视统称为直线形体透视。
而在无限复杂的大自然中，在日常生活中除了直线形体以外，还存在大量的非直线形体，即曲线形体，我们把这种形体透视称为曲线透视。
曲线在一个平面内的叫做平面曲线。
曲线在空间中的叫立体曲线，如我们常见的螺旋线、螺旋楼梯等，这种曲线不常见，因而不作具体研究。
平面曲线和立体曲线又分为规则曲线和不规则曲线。
规则曲线如圆、椭圆、抛物线。
不规则曲线是指无规律的任意曲线，如山、水、云、小路、人物、图案花纹、梯田等，多表现为自然形态，也正因为其毫无规律可循，所以中国山水画的透视才选择散点透视法，这也是一个重要原因。
二、透视圆的特征1、形并非对称的椭圆（图1），AB∠BC,即透视圆.图1前后远近不对称，近的半圆较大，远的半圆较小，画透视圆时，弧线一定要均匀自然，特别是透视圆两端要弯曲光滑，不能太突或太圆。
三点透视名词解释
