螺栓的达克罗处理工艺
螺栓的达克罗处理工艺
螺栓的达克罗处理工艺什么是达克罗处理？达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。
达克罗处理优点和缺点有哪些?达克罗的优点达克罗是一种新型的表面处理技术，与传统的电镀工艺相比，达克罗是一种“绿色电镀”。
其优势有以下几点：1.超强的耐蚀性能：达克罗膜层的厚度仅为4-8μm，但其防锈效果却是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。
采用达克罗工艺处理的标准件、管接件经耐盐雾试验1200h以上未出现红锈。
2.无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。
3.高耐热性：达克罗可以耐高温腐蚀，耐热温度可达300℃以上。
而传统的镀锌工艺，温度达到100℃时就已经起皮报废了。
4.结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。
5.良好的渗透性：由于静电屏蔽效应，工件的深孔、狭缝，管件的内壁等部位难以电镀上锌，因此工件的上述部位无法采用电镀的方法进行保护。
达克罗则可以进入工件的这些部位形成达克罗涂层。
6.无污染和公害：达克罗在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。
缺点达克罗虽然有许多优点，但它也有一些不足之处，主要体现为：1.达克罗中含有对环境和人体有害的铬离子，尤其是六价铬离子具有致癌作用。
2.达克罗的烧结温度较高、时间较长，能耗大。
3.达克罗的表面硬度不高、耐磨性不好，而且达克罗涂层的制品不适合与铜、镁、镍和不锈钢的零部件接触与连接，因为它们会产生接触性腐蚀，影响制品表面质量及防腐性能。
4.达克罗涂层的表面颜色单一，只有银白色和银灰色，不适合汽车发展个性化的需要。
不过，可以通过后处理或复合涂层获得不同的颜色，以提高载重汽车零部件的装饰性和匹配性。
达克罗工艺流程
达克罗工艺流程基材→脱脂→除锈→涂覆→预热→固化→冷却1．脱脂：带有油脂的工件表面必须进行脱脂，方法一般有三种：有机溶剂脱脂、水基脱脂剂脱脂、高温炭化脱脂。
脱脂是否彻底有效，将直接影响涂层的附着力及耐腐蚀性。
2．除锈：凡是有锈或有毛刺的工件严禁直接涂覆，必须通过除锈除毛刺工序，此工序最好用机械方法，避免酸洗，以防氢脆，且酸洗除锈影响达克罗涂层的耐蚀性。
3．涂覆：经过除油除锈的清洁工件必须尽快通过浸涂、喷涂、刷涂的方式进行表面涂覆。
工件涂覆加工时，涂液的比重、ph、粘度、cr6+含量、涂液的温度及流动状况等将直接影响工件的涂覆效果，影响涂层的各项性能。
所以涂覆过程中要调整好温度、溶液指标以及浸涂中离心机转速三者之间的关系。
4．预烘：达克罗湿膜的工件必须尽快在120±20℃的温度下，预烘10-15分钟（根据工件吸热量定），使涂液水份蒸发，流平均匀。
5．烧结：预烘后的工件必须在300℃左右的高温下烧结，烧结时间20-40分钟（根据工件的吸热量定），也可适当提高温度来缩短烧结时间。
6．冷却：工件烧结后,必须经过冷却系统充分冷却后进行后继处理或成品检验。
达克罗的优点达克罗是一种新型的表面处理技术，与传统的电镀工艺相比，达克罗是一种“绿色电镀”。
其优势有以下几点：1.超强的耐蚀性能：达克罗膜层的厚度仅为4-8μm，但其防锈效果却是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。
采用达克罗工艺处理的标准件、管接件经耐盐雾试验1200h 以上未出现红锈。
2.无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。
3.高耐热性：达克罗可以耐高温腐蚀，耐热温度可达300℃以上。
而传统的镀锌工艺，温度达到100℃时就已经起皮报废了。
4.结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。
达克罗技术标准
达克罗技术标准达克罗技术简介达克罗(Dacromet)是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002,为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3?5ym,二涂二烘在6?10卩m，根据统计，在标准盐雾试验下，达克罗涂层每100h消耗1卩m，而电镀锌时涂层每10h即消耗1 m，因此达克罗涂层的抗盐雾侵蚀能力，在同等涂层厚度下，是电镀抗腐能力的7?10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000h 以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验，其耐盐雾试验的时间仍可达到240h以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体，因此达克罗涂层特别适用于6?1000N/mm 2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗表面处理工艺
1000h
良好
良好
300℃
有
溶剂型
良好
MAGNI (美加力)
灰暗
960h
良好
良好
250℃
有
溶剂型
良好
达克罗主要有以下几种：
新型达克罗的特点
优点 1.超强的耐蚀性能 2.无氢脆性 3.高耐热性 4.无铬，无污染和公害
缺点 1.成本相对高 2.表面硬度不高 3.耐磨性差 4.外观易出现溶液堆积
共同点
应用及工艺流程
工艺流程 4 冷却 由于固化的温度较高，须对固化好的工件进行强冷，以缩短冷却的时间，减小固化炉的长度，节省投资费用。 5 后处理 当涂层较厚时，会因为涂层固化前不易流平或工件形状的原因造成甩干时涂膜不均匀。固化后出现外观粗糙、粉化的现象。需要对工件表面作少许修正。
种类与区分
Байду номын сангаас项目
达克罗表面处理工艺及发展
内容概要
CONTENTS
简介与发展
防腐原理
应用及工艺流程
01
02
03
种类与区分
无铬达克罗的优缺点
无铬达克罗目前市场及前景
04
05
06
在国内传统达克罗技术俗称：
达克罗是 DACROMET 译音和缩写：
世纪 70 年代日本的 NDS 公司从美国的 MCII 公司买断了在亚太地区的达克罗技术使用权。
世纪 50 年代，达克罗产生于美国的大洋公司。
传统达克罗溶液含有所含6-8%的CrO3，加工后容易残留+6价铬，会导致污染甚至对人体致癌，无法满足汽车等行业对有毒害物质含量的要求。
水系锌铬膜涂层、锌基涂层、片状锌基铬盐防护涂层、非电解锌铬酸盐涂层、达可乐等。
螺栓表面氧化处理标准规范
螺栓表面氧化处理标准规范螺栓的表面处理按方法分会有1，氧化发黑。
也有发蓝黑的，一般氧化后涂防锈油使用。
2，磷化。
一般磷化后要涂油。
3，电镀。
主要是电镀锌，还有镀铬，镀镍，镀银等等4，热浸锌。
5，渗锌。
6，非电镀锌片涂层。
广义上的达克罗，又分锌铬涂层，锌铝铬涂层按颜色分，蓝色，银白色，银灰色，铜黄色，黑色，绿色等目前常见的螺栓有银白色，银灰色，黄色，黑色。
这种颜色大多数是为了考虑外观或环保而来，对于是否能提高防腐性，机械财经持保留态度。
机械财经认为提高螺栓防腐性，要通过使用更高级的表面处理方法，如从电镀更改到热浸锌或达克罗。
单纯的更改颜色虽会略微改变防腐效果，但防腐效果仍处于同一数量级之内。
如电镀锌，可以镀黄锌，彩锌，银白锌，但是防腐数量级上还是一样的，市场上的通用电镀锌工艺盐雾试验仍在70小时左右。
再如采用非电解锌片处理方法，可以是银灰色，或特殊处理为黑色，如果涂层厚度一样，其防腐数量级也没有什么特殊的，盐雾试验在900小时200小时的样子。
那么我们再详细聊聊镀锌工艺中各种颜色的些许差别。
一般来讲常见的是银白锌，蓝锌，黄锌，黑锌，如果非要比较出一个耐蚀能力，那么参考镀锌标准，镀白锌c1B、镀彩锌c1C、镀深色铬酸盐（分黑锌c1D(H)和军绿色c1D(J)），其防腐蚀性按上述顺序递增，也就是说白<彩锌（黄或蓝）<黑锌<军绿。
还有可以通过颜色大致区分有害物质Cr6+的存在，一般，彩色是肯定含有Cr6+的，银白色一般是Cr3+，镀黑色的一般都是要求ZnNi合金。
这里的黑色与黑锌以及达克罗黑完全不是一回事，发黑可能是表面处理最简单或者最便宜的方法，大多数是加热氧化发黑，所以也叫煮黑。
发黑就是将螺栓放入溶液槽，溶液槽主要是含有氧化剂的化学溶液，经过加热在螺栓表面形成四氧化三铁（Fe3O4）薄膜，厚度一般为0.6-0.8μm呈黑色或蓝黑色。
不知道大家的家里有没有一些锤头之类的工具，如果是黑色那么基本就是做过氧化发黑处理的。

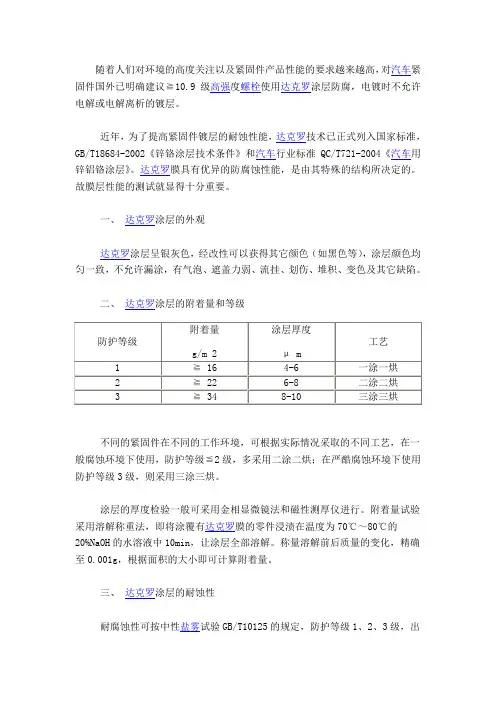

达克罗处理知识
随着人们对环境的高度关注以及紧固件产品性能的要求越来越高，对汽车紧固件国外已明确建议≧10.9级高强度螺栓使用达克罗涂层防腐，电镀时不允许电解或电解离析的镀层。
近年，为了提高紧固件镀层的耐蚀性能，达克罗技术已正式列入国家标准，GB/T18684-2002《锌铬涂层技术条件》和汽车行业标准QC/T721-2004《汽车用锌铝铬涂层》。
达克罗膜具有优异的防腐蚀性能，是由其特殊的结构所决定的。
故膜层性能的测试就显得十分重要。
一、达克罗涂层的外观达克罗涂层呈银灰色，经改性可以获得其它颜色（如黑色等），涂层颜色均匀一致，不允许漏涂，有气泡、遮盖力弱、流挂、划伤、堆积、变色及其它缺陷。
二、达克罗涂层的附着量和等级不同的紧固件在不同的工作环境，可根据实际情况采取的不同工艺，在一般腐蚀环境下使用，防护等级≦2级，多采用二涂二烘；在严酷腐蚀环境下使用防护等级3级，则采用三涂三烘。
涂层的厚度检验一般可采用金相显微镜法和磁性测厚仪进行。
附着量试验采用溶解称重法，即将涂覆有达克罗膜的零件浸渍在温度为70℃～80℃的20%NaOH的水溶液中10min，让涂层全部溶解。
称量溶解前后质量的变化，精确至0.001g，根据面积的大小即可计算附着量。
三、达克罗涂层的耐蚀性耐腐蚀性可按中性盐雾试验GB/T10125的规定，防护等级1、2、3级，出现红锈时间分别为240h、500h和1000h。
或进行快速腐蚀试验方法（2h快速腐蚀相当于2000h中性盐雾试验）进行，通常6～8μm的达克罗涂层持续500h中性盐雾试验出现红锈。
快速腐蚀试验是将试样浸入到75℃的20%（质量分数）的NH4NO3水溶液中。
每隔15min检查一次，直至有红锈为止。
四、涂层附着力按GB/T5270-1985规定采用胶带检测涂层与基体金属之间的附着力。
当胶带迅速从涂层上剥离时，检查是否在胶带上有达克罗涂层。
规定不允许涂层有剥落现象。
五、涂层耐湿热性将试样放在45℃的去离子水中浸渍240h后取出，在室内干燥2h小时，然后按照检查附着力的方法检查达克罗涂层的附着情况，规定不允许涂层有剥落现象。
达克罗工艺流程
达克罗工艺流程清洗—抛丸一浸渍f 烘罐f 脱脂f 除镑f 涂浪f 成謄一 涂覆作业的目的是要让工件的表面均匀地涂上一层达克罗涂层 ，要使涂层在工件的各处均能达到厚薄均匀一致，涂层厚了既浪费涂液，又影响涂覆的表面质量，所以不论采用何种方式进行涂覆，均要设法使涂液在工件 的表面均匀地分布。
达克罗的涂覆工艺 ，按涂履方式不同分为浸涂甩干、喷涂、刷涂等几种方法。
2.2.1预处理221.1除油：分有机溶剂（如三氯乙烯等）和碱性溶液除油。
经过前处理的零件表面要求能够被水完全浸润。
油工件一般先采用联合清洗机高压清洗，或采用二氯甲烷超声波清洗工艺，再进行喷丸处理。
油污较少的工 件可以省去清洗这步，直接抛丸处理。
例如某些标准件，经搓丝机出来后，直接进行抛丸，随后浸达克罗液， 进炉固化。
2.2.1.2喷砂、除尘和降温：抛丸机使用的钢丸的直径范围为 0.1-0.6mm ，用压缩空气除尘，除去的粉尘经专门 的集粉器收集后集中处理，经抛丸除尘后的零件温度高达 60C 左右，待降至20C 时方可进行下道工序。
2.2.2达克罗处理1.1、 浸涂甩干：适用于标准件和其它小的工件，工件一般要浸液十到二十秒，为使六价铬和钢铁基材充分形 成纯化膜；离心甩干时要正转反转各两次，每次十到二十秒，对于特殊件要用夹具，难甩的零件要用人工辅 助，比如用棒在离心筐中搅一下，且转速要快，总之是要保证零件上不能有积液、挂液、气泡、漏涂等。
通 过多次正反转甩液、多次调整甩干速度，根据实际上的涂覆效果定最后的工艺参数。
1.2、 喷涂、刷涂一般用于大件，用于难浸涂、难离心甩干的零件。
喷涂的涂层均匀，涂层较厚，结合力差但 光洁度好，抗腐蚀性强但效率低，施工中要注意安全，喷涂时浆液的粘度要适当的降低。
达克罗液分为母液和基液（有的供应商将达克罗液分为三种：主剂、架桥剂、增粘剂，三种溶剂必须配合 使用。
）基液是由是极细的片状铝粉和锌粉组成，母液由酸及铬盐类组成。
达克罗工艺流程
达克罗工艺流程
达克罗工艺是一种常用的金属表面处理工艺，通过在金属表面形成一层氧化膜来增强金属的耐腐蚀性能和装饰性能。
达克罗工艺流程主要包括前处理、达克罗处理和后处理三个步骤。
首先是前处理阶段。
在这个阶段，需要对金属表面进行清洗和脱脂处理，以确保金属表面的干净和光滑。
清洗可以采用碱洗、酸洗等方法，去除金属表面的油污和杂质；脱脂则是通过溶剂或碱性溶液去除金属表面的油脂和其他有机物，使金属表面达到理想的处理状态。
接下来是达克罗处理阶段。
在这个阶段，将金属件浸泡在达克罗液中进行处理。
达克罗液是一种含有铬酸盐、氟化物、硝酸盐等成分的处理液体，通过在金属表面形成一层微孔性氧化膜，从而提高金属的耐腐蚀性能和附着力。
达克罗处理可以分为浸镀法和喷涂法两种，根据金属件的形状和尺寸选择合适的处理方法。
最后是后处理阶段。
在达克罗处理完成后，需要对金属件进行中和、清洗和干燥等后续处理。
中和是将金属件浸泡在碱性溶液中中和残留的达克罗液，以防止对环境造成污染；清洗则是用清水或
酒精清洗金属表面，去除残留的化学药剂和杂质；最后进行干燥处理，确保金属表面的干净和光滑。
总的来说，达克罗工艺流程是一种重要的金属表面处理工艺，通过前处理、达克罗处理和后处理三个步骤，可以使金属件表面形成一层均匀、致密的氧化膜，提高金属的耐腐蚀性能和装饰性能。
在实际应用中，需要根据金属材料的种类和要求选择合适的达克罗工艺流程，以确保处理效果和质量。
达克罗工艺操作规范
精心整理达克罗工艺流程涂覆作业的目的是要让工件的表面均匀地涂上一层达克罗涂层,要使涂层在工件的各处均能达到厚薄均匀一致,涂层厚了既浪费涂液,又影响涂覆的表面质量,所以不论采用何种方式进行涂覆,均要设法使涂液在工件的表面均匀地分布。
达克罗的涂覆工艺,按涂履方式不同分为浸涂甩干、喷涂、刷涂等几种方法。
2.2.1预处理2.2.1.2喷砂、除尘和降温：抛丸机使用的钢丸的直径范围为0.1-0.6mm ，用压缩空气除尘，除去的℃时方可1.1难1.2????（小于20?????转速不同,2.2.3固化要求工件间不互相粘连。
对于较大的工件，例如地铁螺栓，须放置在专门的料架上，再将料架放在网带上入固化炉烘烤固化。
固化温度为：280-330℃，时间25-40分钟。
固化分为两个阶段：在第一阶段中工件吸热升温，称为预热，温度控制在60～80℃、10分钟。
此阶段中须注意升温不可过急，应让工件缓缓吸热，让涂层中的水份逐渐逸出，以避免涂层起泡，产生缺陷。
第二阶段为涂层的高温固化，此时固化炉中的温度一定要控制在工艺要求的范围内，不可过高或过低，因为它决定了涂层在工件上的最终性能。
由于固化的温度较高，须对固化好后的工件进行强冷，以缩短冷却的时间，减小固化炉的长度，节省投资费用。
精心整理当涂层较厚时，会因为涂层固化前不易流平或工件形状的原因造成甩干时涂膜不均匀。
固化后出现外观粗糙、粉化的现象。
这时需要对工件表面作少许修正，常用的方法是：用优质的硬毛刷清理工件表面。
达克罗生产工艺特点???达克罗涂层的处理工艺有点类似油漆,达克罗液买来以后,进行调配，然后直接浸涂在零件上,再烘干固化即可。
达克罗的基本处理方法是浸涂,实际处理时根据待处理零件的处理量以及零件的大小、形状、质量和要求的性能不同而采用挂或网篮浸。
涂层厚度一般为二到十五微米，可根据防腐要求通过改变浸渍时间、甩干速度来调整涂层厚度。
工作环境无污染，整洁。
达克罗涂覆工艺流程
达克罗涂覆工艺流程1.脱脂清除有机油污：①切削加工的有机乳化油、机械油；②淬火加工的大豆油、棉子油、棕榈油；③冲压加工的植物油、无机油、磺化油；④抛光加工的具有高熔点蜡与硬脂酸；⑤低碳钢用的防腐蚀无机油；⑥拉伸部件的植物油、牛脂乳液、蜡。
2.除锈：达克罗前处理中的除锈工序不象一般涂装前处理方法，采用酸洗除锈，这是因为达克罗处理的工件大部分是高强螺栓螺母和高强冲压件，酸洗后会产生氢脆而影响产品质量（注：在不考虑氢脆的情况下，达克罗除锈前处理也采用酸洗，特别是对于机柜、控制柜面板等，但工艺上要特别注意不能将酸洗残液带入涂覆槽，以免破坏达克罗涂液。
）另外，达克罗也不能用一般磷化做为底材处理，这是因为达克罗涂料要300℃温度长时间固化，磷化膜中的结晶水份挥发掉，使达克罗涂层龟裂，影响涂层的附着力和防腐蚀效果，所以达克罗涂层前处理除锈通常用机械抛丸的方式进行。
影响抛丸质量的二个方面非常重要：一是抛丸设备，二是抛丸磨料钢球。
3.涂装：是指将涂料均匀地涂覆在工件表面上的方法。
达克罗涂装方法是根据工件及产品质量要求的不同来采取不同的涂装方法。
一般分为浸涂、喷涂和刷涂等三种方法。
4. 固化：工件表面上涂覆达克罗湿膜后，需通过烘炉烘烤固化工序，经下列反应变化形成达克罗涂层。
首先在80-100℃下，水份开始挥发，涂层经过流平后被固定在工件表面上；其次在160-200℃温度下，乙二醇类、还原剂挥发分解，最后升高至300℃以上，并保温烘烤后，部分六价铬在高温下与乙二醇发生氧化还原反应，成为三价铬，在涂层中出现为非结晶态的三氧化二铬和三氧化铬（mCrO3?nCr2O3），混合物把鳞片状锌、铝粘附在金属基体表面，同时，更起到锌、铝片层与层之间的粘结剂的作用，成为最终涂层，提高涂层耐蚀性和附着力。
所以达克罗烘烤一般分为两个工段：预烘区和烧结区。
预烘区一般为10min左右，温度控制在100-150℃，温度太低，水份等挥发不充分，工件到高温区水份急剧挥发影响锌、铝层规则层状排列，影响最终涂层外观、附着力和耐蚀性。
达克罗-表面处理方式
1、 汽车、摩托车行业：达克罗技术起源于汽车行业，世界著名的汽车制造公司，如美国的通用、福特、克莱斯勒，法国 的雷诺，德国的大众，意大利的菲亚特以及日本的丰田、三菱等在汽车零部件表面处理上均要求使用达克罗技术。汽车零部 件经过达克罗处理具有较高的稳定性、防热、防潮及防蚀性。随着我国加入 WTO，我国汽车工业与国际接轨的步伐越来越快， 达克罗技术在国产汽车业上的应用前景越来越广阔。 2 、电器通讯行业：家用电器、电子产品、通讯器材等高档产品的零部件、原器件、配套件等，有的需长期置于户外，所 以对产品的质量要求较高，过去使用电镀锌的方法，质量低且达不到要求。如果使用达克罗技术处理，产品的防腐性能将大 大提高，产品的使用寿命、质量也将大幅提高，同时美化了环境，扩大了市场。所以国内已有越来越多的企业开始采用该项 技术。如广州“美的”空调、“皇明”太阳能热水器、联通通讯发射塔、中兴通讯的户外机柜体，等等。 3 、交通设施行业：地铁和隧道都处于地下，环境阴暗潮湿，通风较差；大桥、高架、港口机械长期处于户外日晒雨淋，它 们均极易生锈，很快就会发生锈蚀现象，大幅降低了安全系数。如果关键的结构件和紧固件采用达克罗技术处理，不但安全 可靠，而且美观持久。现在国内的地铁工程、港口机械等已开始运用达克罗处理技术。
机械工业部紧固件产品质量
９
螺栓拉力试验
检测中心 （上海）
GB3098.1
94.8KN 颈头无断裂
耐冲性（Ф
25.4mm1000g50cm） 上海市化工产品质量监督检 10 测中心 （达克罗涂层样板）
杯突试验（≥６mm）
GB/T 1732 GB/T 7642
螺栓常见表面处理方式
热浸锌热镀锌螺栓也称热浸镀锌螺栓，是将螺栓浸入熔融的锌液中获得金属覆盖层的而制成的一种新型螺栓。
尤其是近年来随高压输电、交通、通讯事业迅速发展，对螺栓等金属件的防护要求越来越高，热镀锌螺栓制品的需求量也不断增加。
热镀锌层防护性能通常热镀锌螺栓的电镀锌层厚度5～15μm，而热镀锌层一般在65μm以上，甚至高达100μm。
热镀锌覆盖能力好，镀层致密，无有机物夹杂。
众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。
当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。
显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
热镀锌层形成过程热镀锌螺栓的热镀锌层的形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。
这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。
因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。
当螺栓从浸锌液中移出时表面形成纯锌层，为六方晶体。
其含铁量不大于0.003%。
冷镀锌概述冷镀锌也叫电镀锌，是利用电解设备将管件经过除油、酸洗、后放入成分为锌盐的溶液中，并连接电解设备的负极，在管件的对面放置锌版，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在管件上沉积一层锌，冷镀管件是先加工后镀锌。
达克罗处理简介
图1 达克罗加有机改性复合涂层外观形貌1.2 中性盐雾试验经达克罗和富锌处理的紧固件（包括螺栓、螺母和垫片）组合装配后，放置在盐雾试验箱中进行中性盐雾试验。
试验设备为VSC/KWT1000盐雾试验箱，试验参照GB10125-1997《人造气氛腐蚀试验盐雾试验》，腐蚀介质为去离子水和分析纯NaCl配制的5%NaCl溶液，pH值6.5~7.2，试验箱工作温度35℃，试验周期为连续喷雾2100h。
1.3 海水浸泡试验三种表面防护涂层片状试样在天然海水中浸泡，测量其自然腐蚀电位随时间的变化规律。
浸泡初期每4天换一次海水，浸泡后期每7天换一次海水，试验周期为2600h。
参比电极采用饱和KCl甘汞电极，测量仪表为数字万用表。
1.4 电化学阻抗谱评价试验采用电化学交流阻抗测试技术评价三种防护涂层的耐蚀性及其对基体的保护作用.交流阻抗测试采用三电极体系,辅助电极为螺旋状环绕的铂丝,参比电极为饱和甘汞电极SCE。
经两种表面处理的Q235片状试片放入5升电解池中,加入青岛海滨天然海水使其自然腐蚀,海水更换周期同前。
电化学阻抗谱测量用EG&G PARK M238A恒电位/电流仪和1025频响分析仪，所用软件为EG&G公司Powersiner 软件，施加的正弦波电位幅值5mV，频率扫描范围为100KHz~1MHz，对数扫频，每倍频程5步。
浸泡初期每两天测量一次电化学阻抗谱，浸泡初期每两天测量一次电化学阻抗谱，浸泡后期每7天测量一次。
1.5 电偶腐蚀试验测量了三种表面防护涂层和Q235钢、TUP紫铜在海水中的动电位极化曲线。
防护涂层极化曲线测量先从开路电位开始向阴极方向极化，再从开路电位开始测量阳极极化曲线，扫描范围为相对开路电位-0.4~0.4V，速度1mV/S。
三种表面处理的Q235片状试样与Q235钢和TUP紫铜在天然海水中以1:1面积比进行电偶腐蚀测试，试样面积为24cm2。
试样浸入青岛天然海水中0.5h待电位稳定后测量开路电位，然后连接并开始测量偶合电位和偶合电流。
达克罗-表面处理方式
合格
GB/T10125
合格
合格 DIN50017KK-1982 涂膜无起泡、生锈、
脱落等现象 GB/T10125-1997
盐雾试验 720 小时
基本无红锈 合格
湿热试验 240 小时 ３ 大众汽车质保部检测报告
DIN50021
二氧化硫试验三循环
合格 合格
（72 小时）
上海汽车质量监督检查鉴定
４ 试验所
达克罗
一、概述 达克罗是 Dacromet 缩写的译音，又译做达克锈、久耐锈、高克锈、锌铬膜等。达克罗技术是指用含有锌片、铝片、铬酸
酐、乙二醇等成分的糊状处理液涂覆金属基体，经高温烘烤后，在金属基体表面形成一层有极佳的耐蚀性的非装饰涂膜。该 技术杜绝了电镀过程中产生的废渣、污水、废气的排放污染问题，是替代电镀锌、热镀锌等进行表面防腐的高新技术，1999 年 8 月 13 日，国家环保总局将该项技术列为 1999 年国家重点环境保护实用技术推广项目（项目编号：99B030）。 二、达克罗技术的应用范围与受到的限制 （一） 达克罗应用范围
第三方检测报告
检测单位
检测项目
检测依据
检测数据／结果
铁道部产品质量监督检验中 盐雾试验 1000 小时
心 １
耐水试验 500 小时
（青藏铁路用限位极，道钉
螺栓，螺母）
耐湿热性 240 小时
上海市化工产品质量监督检 耐湿热性 240 小时
２ 测中心 （磁悬浮列车用螺
栓，螺母，紧固件）
盐雾试验 1000 小时
机械工业部紧固件产品质量
９
螺栓拉力试验
检测中心 （上海）
GB3098.1
94.8KN 颈头无断裂
耐冲性（Ф
达克罗(dacromat)工艺特性
工艺特性(常州达克罗涂覆有限公司)用于达克罗处理的处理液（Dacro Dip）是锌片、铬酸酐（chromium trioxide）、乙二醇（Glycol）等的分散水溶液，把处理物放入处理液中浸泡后，在烘箱中加热至300℃左右，以乙二醇等有机物使六价铬还原，生成不溶于水的、非晶态的nCrO3作为结合剂，与表面数十层的积层锌片相互结合形成被膜，同时达克罗处理液中的铬酸酐使金属材料表面氧化形成化学结合，产生强固的结合力。
达克罗处理被膜的防锈机理* 锌粒子的受控自我牺牲保护作用* 铬酸使金属表面产生的钝化效应* 锌片与铬化化合物的屏蔽作用特性1、优异的防锈性及耐久性达克罗处理比传统的表面处理具有更优越的耐腐蚀性。
例如，与经过有色铬酸盐处理的电镀锌、热浸镀锌、镀镍－锌相比较的结果，达克罗处理的部件在盐水喷雾试验和循环试验中，都显示出更强的防锈性。
循环试验480小时后盐水喷雾试验2000小时后1.达克罗2.镍/锌:黑3.镍/锌:黄4.铁/锌:黄5.铁/锌:黑6.电镀锌:黄7.电镀锌:绿8.电浸镀锌1.达克罗2.镍/锌:黑3.镍/锌:黄4.铁/锌:黄5.铁/锌:黑6.电镀锌:黄7.电镀锌:绿8.电浸镀锌特性2、优异的耐热耐腐蚀性达克罗处理的表面具有优异的耐热耐腐蚀性，所以表面被膜即使长时间置于高温条件下也不会被腐蚀。
但如果采用电镀锌法（有色铬酸盐处理），在100℃左右，表面的铬酸盐被膜就开始变化，抗腐蚀性急剧下降。
加热300度12小时后盐水喷雾试验后的表面状态加热300度12小时后的表面状态特性3、防止与铝接触产生的电化学腐蚀作用一般来说，电极电位不同的两种金属或合金相接触时，就会产生电化学腐蚀即电池腐蚀。
这种现象，当然也会发生在铝金属材料与镀锌钢材或者与经达克罗处理部件相接触的部位。
尤其对电镀锌部件来说，考虑到它的防腐机理是由于金属锌的牺牲腐蚀产生的高效防蚀作用，在与金属铝相接触的部件之间产生电池腐蚀作用使锌消耗，以至于内部钢材质暴露出来之后，铝材质与钢材质之间产生电池腐蚀作用，从腐蚀电位的角度考虑，将发生明显的铝腐蚀。
达克罗技术
达克罗技术一、概述“达克罗”一词是英文dacromet的中文译音，即非电解锌铬酸盐涂层，又称锌铬膜、达克锈、达克曼等，在GB/T 18684-2002中称为“锌铬涂层”，其定义为：“将水基锌铬涂料浸涂、刷涂或喷漆于钢铁零件或构建表面，经烘烤形成的以磷片状锌和锌的铬酸盐为主要成份的无机腐蚀涂层。
”达克罗是一种类似电镀锌的金属涂层处理技术，达克罗涂层外观为均匀的银灰色，涂层中含有80%的薄锌片和铝片，其余为铬酸盐，具有优良的性能，如极强的抗腐蚀性比电镀锌提高7～10倍；无氧脆；特别适用于高强度受力件，如用于地铁工程的高强度螺栓；高耐热性；耐热温度300℃。
此外，还具有高渗透性、高附着性、高减摩性、高耐气候性、高耐化学品稳定性及无环境污染等优点。
达克罗技术工艺处理过程无公害、无环境污染，这是优越于任何一种金属表面处理工艺的最大特点。
在达克罗涂层形成过程中，挥发物质经过汽化处理，不存在含有酸、碱、锌、铬物质的污水排放问题。
达克罗被国家机械工业定为“清洁生产技术”基金开发项目，被专家誉为国际金属表面处理行业的一场革命性产品。
达克罗工艺对于各种类形工件具有广泛的适应性，既可以处理小型零件，如：紧固件、五金配件；也可以处理大型结构和钣金件。
达克罗涂层具有良好的工艺配套性，可以在涂层表面进行静电喷粉、喷漆、电泳漆等二次涂覆，以提高金属表面的抗污染性并满足种种产品的表面装饰性。
达克罗涂层可以适用于钢、铸铁、铝、及其合金、粉末冶金等多种材料的表面保护。
粉末冶金件、铸铁件电镀前要进行封孔处理等，电镀处理不好，吸附到微孔内的酸、碱或其分化学溶液会从内到外地腐蚀镀锌层，从而降低镀锌层的耐腐寿命。
采用达克罗涂层则不存在这类问题。
达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。
达克罗工艺流程
达克罗工艺流程 Revised by Petrel at 2021达克罗工艺流程涂覆作业的目的是要让工件的表面均匀地涂上一层达克罗涂层,要使涂层在工件的各处均能达到厚薄均匀一致,涂层厚了既浪费涂液,又影响涂覆的表面质量,所以不论采用何种方式进行涂覆,均要设法使涂液在工件的表面均匀地分布。
达克罗的涂覆工艺,按涂履方式不同分为浸涂甩干、喷涂、刷涂等几种方法。
2.2.1预处理2.2.1.2喷砂、除尘和降温：抛丸机使用的钢丸的直径范围为0.1-0.6mm，用压缩空气除尘，除去的粉尘经专门的集粉器收集后集中处理，经抛丸除尘后的零件温度高达60℃左右,待降至20℃时方可进行下道工序。
1.1、浸涂甩干：适用于标准件和其它小的工件，工件一般要浸液十到二十秒，为使六价铬和钢铁基材充分形成纯化膜；离心甩干时要正转反转各两次，每次十到二十秒，对于特殊件要用夹具，难甩的零件要用人工辅助，比如用棒在离心筐中搅一下，且转速要快，总之是要保证零件上不能有积液、挂液、气泡、漏涂等。
通过多次正反转甩液、多次调整甩干速度，根据实际上的涂覆效果定最后的工艺参数。
1.2、喷涂、刷涂一般用于大件，用于难浸涂、难离心甩干的零件。
喷涂的涂层均匀，涂层较厚，结合力差但光洁度好，抗腐蚀性强但效率低，施工中要注意安全，喷涂时浆液的粘度要适当的降低。
达克罗液分为母液和基液（有的供应商将达克罗液分为三种：主剂、架桥剂、增粘剂，三种溶剂必须配合使用。
）基液是由是极细的片状铝粉和锌粉组成，母液由酸及铬盐类组成。
使用时将两者混合配制成槽液。
槽液须连续循环或搅拌，防止基料沉降。
因为它不易保存很长时间，所以应现配现用。
配制时，槽液温度不宜过高，（小于20℃），防止溶液自身发生反应。
涂层厚度由浸渍及甩干时间、甩干速度等工艺参数确定。
一般浸达克罗液0.5～2.0分钟。
不同零件甩干时转速不同,一般为200-300转／分钟。
浸达克罗液的次数根据不同零件的要求而定,浸一次达克罗液涂层增厚三到四微米，一般浸二到三次。
螺栓的表面处理
螺栓的表面处理螺栓的表面处理1、发黑――是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。
外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。
发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135到155℃之间都可以得到不错的表面，只是所需时间有些长短而已。
2、电镀――按照需要在工件上镀上金银铜锡镍铬等金属，外观为所镀金属色，盐雾试验大于24小时。
电镀锌技术是一种传统的金属涂层处理技术，它为金属表面提供基本的抗腐蚀性。
镀镉：镀镉属阳级镀层，主要用于技术性防腐。
主要优点是具有良好的钎焊性和适宜的接触电阻。
由于润滑性能好，镀镉层常用于航空、航天、航海以及无线电和电子产品。
镀层对钢铁基体起着机械和化学的双重保护作用，因此其防腐蚀性能大大优于锌镀层。
都是镀镉的成本高（约为镀锌的5倍）对环境污染严重，所以不推荐使用，正常用镀锌来代替。
热浸镀锌：使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。
热镀锌具有镀层均匀，附着力强，使用寿命长等优点。
热浸锌具有良好的抗腐蚀性，对钢铁基体具有牺牲保护作用，高耐气候性，抗盐水侵蚀，适用于化工厂、精练厂以及沿海和海上的作业平台。
热浸镀铝：热浸镀铝钢材兼有钢基体的高强度和铝层的耐腐蚀、抗磨损、耐高温等特性，其耐腐蚀性是镀锌钢材的5-10倍，耐硫化物和耐热腐蚀方面，其性能优于18-8不锈钢，可以耐600度的高温，具有明显的经济效益。
3、涂装──按照需要在工件上施以涂料（有色涂料、达克罗），外观为银、黑、彩色，盐雾试验大于240小时。
达克罗工序作业指导书
外表达克罗处理工序作业指导书编制时间：审核时间：批准时间：1、适用范围本指导书适用于对产品外表进展达克罗处理时的作业过程及质量把握。
2、达克罗涂覆工艺及流程：2.1达克罗涂覆工艺：将达克罗处理液调配成水溶性涂料，然后直接涂覆在干净的工件外表，经烘烤固化形成一层达克罗涂层的过程。
2.2工艺流程2.2.1喷涂：工件除油→水冲洗→抛丸除锈→刷试汽冲(除去螺纹处残留钢丸、杂质等)→喷涂→预热→烧结→冷却→检验→包装。
2.2.2浸涂：工件除油→水冲洗→抛丸除锈→刷试汽冲(除去螺纹处残留钢丸、杂质等)→浸涂→甩干→预热→烧结→冷却→检验→包装3、涂液的配制及检测3.1涂液的配制a、翻开BY-380A剂(16公斤包装)大盖，用铲式勺把分散在桶底的锌、铝粉翻起来，用搅拌机充分搅拌，使之软化均匀后倒入配液槽中。
b、翻开BY-380B剂(24公斤包装)大盖。
C、把两组分都放入水浴槽内，翻开加热或冷却装置调整两组分的温度约为25℃后把B 剂缓慢倒入配液槽中。
d、开动搅拌机，转速一般把握在150～200转/分范围内。
当温度升到35℃时，降低搅拌速度，待涂液的温度不再上升时再加速搅拌，待涂液的温度下降时用玻璃棒粘上涂料，看涂液里是否还有粒子，如有粒子说明尚未完全散开，连续快速搅拌，直到涂料粒子完散开。
留意：1、B 剂参与时搅拌速度不宜太快，以防涂液飞溅出配液槽。
2、涂液避开处于酸碱和阳光直射环境。
e、缓慢搅拌8～12小时后，按要求检验涂料的粘度。
注：用于浸涂工艺的涂液，要求参与确定量的增粘剂来提高涂液的粘度，通常每40Kg达克罗涂液需参与增粘剂量为60～80g，参与的方法为当涂料粒子完全散开后将预先称量好的增粘剂逐步参与到高速搅拌形成的漩涡中，待充分混合后，降低搅拌速度搅拌8～12小时后，按要求检验涂料的粘度。
3.2涂液的检测3.2.1粘度的检测：在20℃时，用柴氏2＃杯检测。
检测方法为当粘度计离开涂液面开头从小孔流出涂液时开头计时，到小孔涂液消灭第一次断流时停顿计时，所经过的秒数即表示涂液的粘度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺栓的达克罗处理工艺
什么是达克罗处理？
达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。
达克罗处理优点和缺点有哪些?
达克罗的优点
达克罗是一种新型的表面处理技术，与传统的电镀工艺相比，达克罗是一种“绿色电镀”。
其优势有以下几点：
1.超强的耐蚀性能：达克罗膜层的厚度仅为4-8μm，但其防锈效果却是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。
采用达克罗工艺处理的标准件、管接件经耐盐雾试验1200h以上未出现红锈。
2.无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。
3.高耐热性：达克罗可以耐高温腐蚀，耐热温度可达300℃以上。
而传统的镀锌工艺，温度达到100℃时就已经起皮报废了。
4.结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。
5.良好的渗透性：由于静电屏蔽效应，工件的深孔、狭缝，
管件的内壁等部位难以电镀上锌，因此工件的上述部位无法采用电镀的方法进行保护。
达克罗则可以进入工件的这些部位形成达克罗涂层。
6.无污染和公害：达克罗在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。
缺点
达克罗虽然有许多优点，但它也有一些不足之处，主要体现为：
1.达克罗中含有对环境和人体有害的铬离子，尤其是六价铬离子具有致癌作用。
2.达克罗的烧结温度较高、时间较长，能耗大。
3.达克罗的表面硬度不高、耐磨性不好，而且达克罗涂层的制品不适合与铜、镁、镍和不锈钢的零部件接触与连接，因为它们会产生接触性腐蚀，影响制品表面质量及防腐性能。
4.达克罗涂层的表面颜色单一，只有银白色和银灰色，不适合汽车发展个性化的需要。
不过，可以通过后处理或复合涂层获得不同的颜色，以提高载重汽车零部件的装饰性和匹配性。
5.达克罗涂层的导电性能不是太好，因此不宜用于导电连接的零件，如电器的接地螺栓等。
