轴系结构图改错示例
《专业型文档》轴改错题与总结.doc
轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。
(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
机械设计基础第16章 轴的结构改错解答
例：图所示轴的结构有哪些不合理的地方？用文字说明。
①——联轴器左端无轴端挡圈②——联轴器无周向固定（缺键）③——联轴器右端无轴向固定④——套筒过高⑤——轴头长度等于轮毂宽度⑥——齿轮无周向固定（缺键）⑦——定位轴肩过高⑧——缺调整垫片1、键无法装上3、运动件不能与静止件接触15、轴承盖不能与轴直接接触，缺少密封5、缺少密封和调节垫6、轴颈该段长度太长14、套筒外径太大7、齿轮轴向夹不紧13、键太长，且与另一键不在同一侧面12、轴肩太高8、缺少密封和调节垫11、轴承应安装成肩并肩9、多余10、轴不能与轴承盖接触2、无法定位4、箱体外面加工面与非加工面未分开例2: 分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定联轴器轴向和周向均未固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定齿轮周向未固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）齿轮轴向用套筒固定得不可靠1、轴上零件的固定2、转动件与静止件的关系联轴器与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）2、转动件与静止件的关系轴与轴承盖接触1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）箱体端面的加工面积过大1、轴上零件的固定2、转动件与静止件的关系例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性轴承盖无退刀槽轴承盖外端面的加工面积过大3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）例2:分析齿轮轴系的错误，并改进之。
（轴承采用脂润滑）1、轴上零件的固定2、转动件与静止件的关系3、零件的结构工艺性右轴头伸出过长4、装拆与调整轴缺少台阶，轴承装拆不便3、零件的结构工艺性2、转动件与静止件的关系1、轴上零件的固定例2:分析齿轮轴系的错误，并改进之。
轴装配图分析例

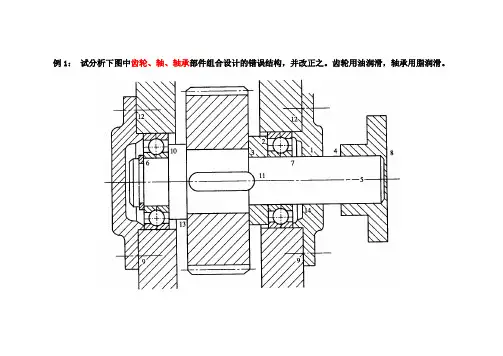

例1：试分析下图中齿轮、轴、轴承部件组合设计的错误结构，并改正之。
齿轮用油润滑，轴承用脂润滑。
解:此轴承组合设计有以下四个方面的错误：一、转动件与静止件接触：1轴与端盖接触错误；2套筒与轴承外圈接触错误；二、轴上零件未定位、未固定：3套筒顶不住齿轮（过定位）；4联轴器轴上未定位要增加一轴肩。
5联轴器周向未定位，要增加一平键。
6卡圈多余三、工艺不合理：加工：7精加工面过长且装拆轴承不便；8联轴器孔未打通9箱体端面加工面与非加工面没有分开安装：10轴肩过高，无法拆卸轴承；11键过长，套简无法装入调整：12无垫片，无法调整轴承游隙四、润滑和密封问题：13齿轮用油润滑，轴承用脂润滑而无挡油盘；14缺密封件改正后的正确结构见如下“正确图解”。
上面联轴器上仍有一错误原因：联轴器左端未轴向定位；左轴端应短于联轴器左端面，便于有效定位。
例题2：轴系零件结构改错：不考虑圆角和铸造斜度，轴系中有11处错误，不计重复错误，指出10处错误者满分；例如：精加工面过长且装拆轴承不便。
图中标出的数字序号为错误所在。
按上述范例依次用文字指出结构不合理及错误的原因。
答：1.安装轮毂的第一段轴应制有定位轴肩； 2.键槽过长安装上的键与轴承端盖干涉；3.轴承端盖的加工面与非加工面没有区分开；4.在轴与轴承端盖孔之间缺少密封圈；5.在轴与轴承端盖孔之间应留有间隙；6.在轴承端盖与箱体轴承孔端面缺少调整垫片；7.在轴与齿轮孔间缺少周向定位的键联接；8.套筒顶不住齿轮（过定位），即齿轮右端面应与轴台阶处有间隙；9.套筒过高，轴承无法拆卸；10.轴承安装反了； 11.轴过长且与轴承端盖相碰。
蜗杆受力分析齿轮受力分析。

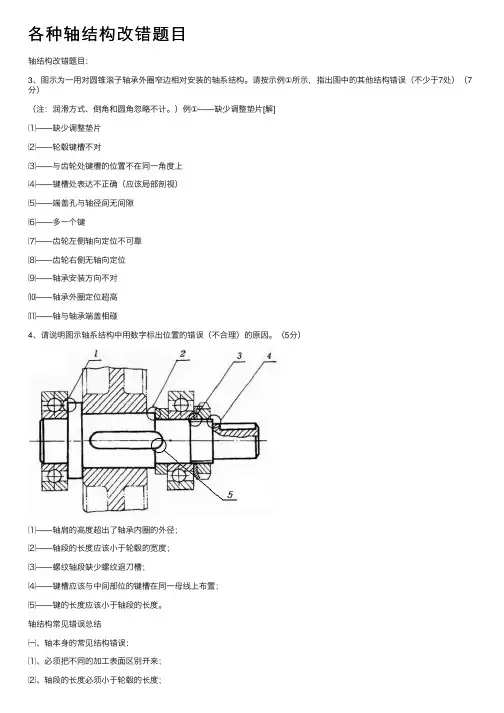

各种轴结构改错题目
各种轴结构改错题⽬轴结构改错题⽬：3、图⽰为⼀⽤对圆锥滚⼦轴承外圈窄边相对安装的轴系结构。
请按⽰例①所⽰，指出图中的其他结构错误（不少于7处）（7分）（注：润滑⽅式、倒⾓和圆⾓忽略不计。
）例①——缺少调整垫⽚[解]⑴——缺少调整垫⽚⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同⼀⾓度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间⽆间隙⑹——多⼀个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧⽆轴向定位⑼——轴承安装⽅向不对⑽——轴承外圈定位超⾼⑾——轴与轴承端盖相碰4、请说明图⽰轴系结构中⽤数字标出位置的错误（不合理）的原因。
（5分）⑴——轴肩的⾼度超出了轴承内圈的外径；⑵——轴段的长度应该⼩于轮毂的宽度；⑶——螺纹轴段缺少螺纹退⼑槽；⑷——键槽应该与中间部位的键槽在同⼀母线上布置；⑸——键的长度应该⼩于轴段的长度。
轴结构常见错误总结㈠、轴本⾝的常见结构错误：⑴、必须把不同的加⼯表⾯区别开来；⑵、轴段的长度必须⼩于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、⾓接触轴承和圆锥滚⼦轴承①、⼀定要成对使⽤；②、⽅向必须正确，必须正装或反装；③、外圈定位（固定）边⼀定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺⼨问题①、内圈的外径⼀定要⼤于固定结构的直径；②、外圈的内径⼀定要⼩于固定结构的直径。
⑶、轴上如有轴向⼒时，必须使⽤能承受轴向⼒的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同⼀轴上所有键槽应在⼀个对称线上；⑵、键槽的长度必须⼩于轴段的长度；⑶、半圆键不⽤于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于⾓接触和圆锥滚⼦轴承，轴承端盖⼀定要顶在轴承的⼤端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退⼑槽;⑵、紧定螺钉应该拧⼊轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺⼨;⑷、避免螺纹联接件承受附加弯矩。
轴系改错

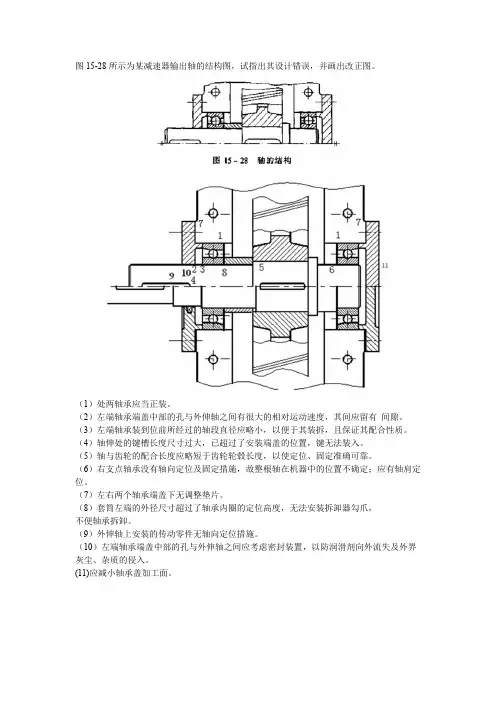

图15-28所示为某减速器输出轴的结构图，试指出其设计错误，并画出改正图。
（1）处两轴承应当正装。
（2）左端轴承端盖中部的孔与外伸轴之间有很大的相对运动速度，其间应留有间隙。
（3）左端轴承装到位前所经过的轴段直径应略小，以便于其装拆，且保证其配合性质。
（4）轴伸处的键槽长度尺寸过大，已超过了安装端盖的位置，键无法装入。
（5）轴与齿轮的配合长度应略短于齿轮轮毂长度，以使定位、固定准确可靠。
（6）右支点轴承没有轴向定位及固定措施，故整根轴在机器中的位置不确定；应有轴肩定位。
（7）左右两个轴承端盖下无调整垫片。
（8）套筒左端的外径尺寸超过了轴承内圈的定位高度，无法安装拆卸器勾爪，不便轴承拆卸。
（9）外伸轴上安装的传动零件无轴向定位措施。
（10）左端轴承端盖中部的孔与外伸轴之间应考虑密封装置，以防润滑剂向外流失及外界灰尘、杂质的侵入。
(11)应减小轴承盖加工面。
齿轮、轴、轴承部件组合设计错误结构的主要问题1、润滑和密封问题缺密封件2、转动件与静止件接触（1）轴与端盖（2）套筒与轴承外圈3、轴上零件未定位、未固定（1）套筒顶不住齿轮（2）联轴器周向及轴向未定位4、工艺不合理加工：（1）精加工面过长，使装拆轴承不便（2）联轴器孔未打通（3）箱体端面加工面与非加工面没有分开（4）轴上键槽位置不在同一母线上安装：（1）轴肩过高，无法拆卸轴承（2）没有键，齿轮无法周向定位（3）无垫片，无法调整轴承游隙（4）平键的顶部与轴上零件键槽的底部无间隙①③②④⑤⑥⑤⑥⑦⑦⑧①②③④⑤⑥齿轮①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度 ④——齿轮没有周向固定 ⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装① 无砂轮越程槽；② 轴肩高于轴承内圈定位高度；③ 轴头长度等于轮毂长度；④ 无定位轴肩； ⑤ 无定位轴肩；⑥无键槽；⑦ 轴头长度过长。
①——联轴器左端无轴端挡圈 ②——联轴器无周向固定（缺键） ③——联轴器右端无轴向固定 ④——套筒过高⑤——轴头长度等于轮毂宽度 ⑥——齿轮无周向固定（缺键） ⑦——定位轴肩过高 ⑧——缺调整垫片①②④③⑤⑥⑧⑦⑧①——定位轴肩过高 ②——键的长度太短③——两个键应在同一母线上 ④——齿轮右端没有定位 ⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩⑦——右轴承与右边的传动件之间应有一个端盖，且有一个密封装置答：此题中的错误主要有：①装轴承段不需用螺母定位；②轴肩过高，轴承无法拆卸； ③齿轮轴向不能定位； ④齿轮无法装配；⑤精加工轴过长，轴承不好装拆；⑥轴承端盖和轴之间应留有间隙； ⑦联轴器无法轴向定位； ⑧键槽应开在同一母线上；⑨齿轮周向无定位； ⑩轴承和轴颈之间属于过盈配合，不需键联接。
轴的结构设计改错
图示为小锥齿轮轴系部件结构图（小锥齿轮与轴一体，成为齿轮轴）。试改 正图中不合理或错误的结构，并简述原因。（注：1）直接在原图上改或另绘 结构图均可；2）不得改成锥齿轮与轴分离的结构。）
套杯凸缘不 应在左边， 应在右边；
箱体孔的中部直 径应加大，以减 少精加工面；
透盖与套杯配合段过 长，透盖与右轴承外 圈之间应有大的间隙；
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已 经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精 髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我 们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这 个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作， 内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容 确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为 了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您 务 必 注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的 内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思 想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多 时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容 到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报 工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您 的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清 晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里 时 ， 已 濒 临 页 面 容 纳 内 容 的 上 限 ， 若 还 有 更 多 内 容 ， 请 酌 情 缩 小 字 号 ， 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 ， 请 您务必注意。单击此处添加正文，
【轴改错题与总结】 轴的设计改错题总结
轴改错题与总结】轴的设计改错题总结轴结构改错题目：1、请指出下列图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。
(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构〔结构对称，画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误〔不少于7处〕〔7分〕〔注：润滑方式、倒角和圆角忽视不计。
〕例①——缺少调整垫片[解] ⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确〔应当局部剖视〕⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不行靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误〔不合理〕的缘由。
〔5分〕⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应当小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应当与中间部位的键槽在同一母线上布置；⑸——键的长度应当小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必需把不同的加工外表区分开来；⑵、轴段的长度必需小于轮毂的长度；⑶、必需考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、肯定要成对使用；②、方向必需正确，必需正装或反装；③、外圈定位〔固定〕边肯定是宽边。
⑵、轴承内外圈的定位必需留意内外圈的直径尺寸问题①、内圈的外径肯定要大于固定结构的直径；②、外圈的内径肯定要小于固定结构的直径。
⑶、轴上如有轴向力时，必需使用能承受轴向力的轴承。
⑷、轴承必需考虑密封问题；⑸、轴承必需考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上全部键槽应在一个对称线上；⑵、键槽的长度必需小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖肯定要顶在轴承的大端；⑵、和机体的联接处必需要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必需和轴有间隙，同时，必需考虑密封问题。
轴系结构改错题
轴系结构改错题随着现代工业的发展，越来越多的机械设备采用轴系结构进行传动，轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。
因此，在设计和制造轴系结构时，需要注意各种因素，杜绝各种可能的错误。
本文将通过分析和解决一些轴系结构改错题，来探讨轴系结构设计和制造中的一些常见问题。
二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置，其中包括一个电机、一个联轴器、一个减速器和一个输出轴。
该装置的输入轴为电机轴，输出轴为输出轴。
该装置的设计图纸如下图所示。
图1 轴系传动装置设计图该轴系传动装置在运行一段时间后，出现了以下问题：（1）输出轴转速低于设计要求。
（2）输出轴发生了严重的振动和噪声。
（3）输出轴温度升高，超过了允许的范围。
请根据以上问题，分析该轴系传动装置的设计和制造中可能存在的错误，并提出改进方案。
2.问题分析（1）输出轴转速低于设计要求。
输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。
传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。
（2）输出轴发生了严重的振动和噪声。
输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。
（3）输出轴温度升高，超过了允许的范围。
输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。
3.改进方案（1）电机功率不足可以通过更换功率更大的电机来解决这个问题。
在更换电机时，需要考虑电机的转速和输出轴的转速之间的匹配关系，以确保输出轴的转速符合设计要求。
（2）减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。
在更换减速器时，需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系，以确保输出轴的扭矩符合设计要求。
（3）传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。
在调整传动链条张紧度时，需要考虑链条松紧度的合理性，以确保链条不会过紧或过松。
轴改错题与总结
3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）
例①——缺少调整垫片
[解]
⑴——缺少调整垫片
⑵——轮毂键槽不对
⑶——与齿轮处键槽的位置不在同一角度上
⑷——键槽处表达不正确（应该局部剖视）
⑸——端盖孔与轴径间无间隙
⑹——多一个键
⑺——齿轮左侧轴向定位不可靠
⑻——齿轮右侧无轴向定位
⑼——轴承安装方向不对
⑽——轴承外圈定位超高
⑾——轴与轴承端盖相碰
4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）
⑴——轴肩的高度超出了轴承内圈的外径；
⑵——轴段的长度应该小于轮毂的宽度；
⑶——螺纹轴段缺少螺纹退刀槽；
⑷——键槽应该与中间部位的键槽在同一母线上布置；
⑸——键的长度应该小于轴段的长度。
轴系结构改错的题目
轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。
修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。
轴的结构改错
2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难， 环直径应低于左轴承内圈；
3处：键长超过轮毂应缩短；
4处：与齿轮孔相配轴头长应缩到孔内；
轴的结构改错-例4Fra bibliotek5处：轴承盖同时抵牢右轴承外圈和内圈， 应做成筒状不与轴承内圈相接触；
6处：轴承盖孔和轴应有间隙并加密封圈， 且轴径应小于轴承内孔以便装拆；
7处：联轴器未靠紧轴肩定位；
轴结构改错及设计例题
点击此处添加副标题
演讲人姓名
202X
轴的设计例题
轴的设计例题-零件图
轴的结构改错-例1
轴的结构改错-例2
轴的结构改错-例3
轴的结构改错-例3
4--端盖轴孔处未密封。 10--结合面没有密封和调整垫圈。
应采用键连接，加键槽。
3--皮带轮没有周向定位;
02
左轴端应短于联轴器左端面，便于有效定位。
1、2--皮带轮左端、右端都未轴向定位；
01
轴的结构改错-例3
7--齿轮没有周向定位。
01
14--齿轮左右端面没有轴向定位。
02
11--箱体应剖分。
03
13--应减小加工面积。
04
9--轴承内圈没有定位。
05
轴的结构改错-例4
轴的结构改错-例4
1处：轴承盖应制成与轴承孔相配的圆筒抵牢左轴承外圈；
5处：轴承外圈与轴承座孔内壁间应有间距。
轴的结构改错-例5
8处：应设置键联接。
轴的结构改错-例5
1处：联轴器左端无挡圈； 2处：联轴器无周向固定(缺键)； 3处：联轴器右端无轴向固定； 4处：轴套高于轴承内圈无法拆卸； 5处：齿轮定位不可靠； 6处：齿轮无周向固定（缺键）； 7处：右端轴承无法拆卸； 8处：箱体工艺性不好，应做成凸台； 9处：轴承端盖与箱体未加调整垫片。
轴系结构改错
五、结构改错1.试指出图中的错误（不少于10个），用数字作记号标出轴系结构设计中的错误之处，并分别说明各处错误的原因。
（例：1—加工面和非加工面没区分开）2.试指出图中的错误（不少于10个），用数字作记号标出轴系结构设计中的错误之处，并分别说明各处错误的原因。
（例：1—加工面和非加工面没区分开）3.指出下图所示轴系结构设计中的明显错误，在错误之处标出数字作记号，分别按数字一一说明其错误原因。
（例如：①－轴端无倒角，轴上零件不便装拆）4.试指出图中的错误（不少于10个），用数字作记号标出轴系结构设计中的错误之处，并分别说明各处错误的原因。
（例：1—加工面和非加工面没区分开）答案：1.1、装联轴器处轴的长度应小于轮毂的长度；2、键的上部与轮毂之间应有间隙；3、运动件与静止件干涉，且无密封装置；4、联轴器左端无轴向固定，且与端盖接触；5、无垫片，无法补偿轴的热变形；6、加工面和非加工面没区分开；7、轴肩过高，无法拆卸轴承；8、装齿轮处轴的长度应小于轮毂的长度；9、轴肩过高，无法拆卸轴承；10、加工面和非加工面没区分开；11、无垫片，无法调整轴承的游隙；12、同一根轴上的两个键槽应布置在同一母线上；13、装右轴承段轴段太长，轴承装拆不便。
2.1、联轴器右端无轴向固定，发生轴向窜动；2、联轴器无周向固定；3、联轴器左端无轴向固定，发生轴向窜动；4、无调整垫片，无法补偿轴的热变形；5、套筒过高，无法拆卸轴承；6、装左轴承处轴段太长，轴承装拆不便；7、与齿轮配合段轴的长度应略小于轮毂的长度；8、齿轮无周向固定；9、轴肩过高，无法拆卸轴承；10、加工面和非加工面没区分开；11、无调整间隙，无法调整轴承的游隙；12、轴承采用脂润滑，齿轮油润滑，无封油盘，会稀释润滑脂。
3.1、加工面和非加工面没区分开；2、轴肩过高，无法拆卸轴承；3、齿轮无周向固定；4、与齿轮配合段轴的长度应略小于轮毂的长度；5、套筒过高，无法拆卸轴承；6、装右轴承段轴段太长，轴承装拆不便；7、运动件与静止件干涉，且无密封装置；8、联轴器左端无轴向固定，发生轴向窜动；9、联轴器无周向固定；10、无调整垫片，无法补偿轴的热变形；11、无调整间隙，无法调整轴承的游隙。
轴系结构图改错示例
例2：指出图中错误，编号后简单说明错误原因。
（1）轴端不应超出半联轴器； （2）应有轴肩使半联轴器轴向定位； （3）应有密封装置，且轴承盖不应与轴接触； （4）应有凸台和调整垫片； （5）套筒外径应低于轴承内圈外径； （6）此凸台为多余； （7）多余的键连接； （8）此轴段的长度应小于毂孔长度； （9）轴肩高度应低于轴承内圈外径； （10）此凸台为多余； （11）轴承盖应顶住轴承外圈； （12）轴用弹性挡圈为多余； （13）应有凹坑以减少加工面。
装齿轮处轴段的长度应小于齿轮轮 毂的宽度；右轴承的右侧应有台阶。 7.轴端挡圈过定位 轴端挡圈与轴端应有间隙
轴系结构图改错示例
例1：指出图中错误，编号后简单说明错误原因。
①弹性挡圈为多余零件。 ②装轴承段应无键槽。 ③轴肩太高，不便拆卸。 ④应无轴环，齿轮无法从右装 入，改为套筒固定，同时轮毂 比轴长(2~3)mm，防止过定位。 ⑤没有周向固定。 ⑥轴承应面对面布置。 ⑩平键顶部与轮毂键槽间应有间隙，同时与键槽2在同一平面上。 ⑾联轴器上的键槽应为通槽。 ⑿联轴器无轴向固定，且与端盖间隙太小，易接触。 ⒀轴端部与端盖间应有一定间隙。 ⒁应该有调整垫片。
例3：试指出图示斜齿圆柱齿轮轴系中的错误结构，并画出正确结构图。
正确结构图
例4、指出图中轴结构设计中的不合理之处，并绘出改进后的结构图
⑤
②
④
①
1.轴两端均未倒角（应45°倒角） 2.齿轮右侧未作轴向固定（加套筒） 3.齿轮处键槽太短 4.键槽应开在同一条母线上
①
④
③
⑥
⑥
⑦
5.轴肩高度太大，左轴承无法拆卸 6.齿轮与右轴承装卸不便
机械设计(轴系改错)
机械设计（轴系改错）一．齿轮轴轴系上的错误结构并改正。
（轴承采用脂润滑，齿轮采用油润滑。
）1.转动件与静止件接触1) 轴与端盖接触；2) 套筒与轴承外圈接触；2.轴上零件未定位、固定 3) 套筒顶不住齿轮；4)联轴器没轴向固定及定位； 5 )联轴器没周向固定； 6) 此弹性圈没有用。
3. 工艺不合理 (属加工方面)7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通；9) 箱体端面加工面与非加工面没有分开； 10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。
12) 无调整垫片，无法调整轴承间隙。
4.润滑与密封问题13) 轴承脂润滑无档油环；14) 轴承与轴直接接触且无密封。
二．锥齿轮轴系结构中的错误，并画出正确结构结构图，锥齿轮为油润滑，滚动轴承为脂润滑。
1．零件的固定(1) 轴承外圈不定位不固定;(2) 其轴端装联轴器时，没有轴向定位轴肩。
2. 调整与预紧(3) 无垫片，不能调整轴承游隙。
无套杯及垫片结构，不能调整锥齿轮的位置。
3.转动件与固定件接触摩擦(4) 端盖固定而轴转动，应该有间隙。
4. 加工与装配(5) 箱体端面的加工部份与不加工部分没分开。
(6) 缺台阶，使精加工面过长，且装拆轴承时压配距离过长，不方便。
(7) 凹进去太少，齿加工不方便。
(8) 端盖的端面加工部分与不加工部分没有分开。
(9) 锥齿轮直径大，箱体孔直径小，锥齿轮轴不能装入(设箱体是整体式不是剖分式)。
(10) 轴的此种结构使前轴承装不进去。
(11) 键的位置不正确，使端盖装不进去。
5.润滑与密封(12) 缺挡油盘。
(13) 缺注油孔。
(14) 缺密封。
6. 结构刚度(15) 轴承支点距离约为锥齿轮悬臂端伸出距离的2倍，为保证轴系的运转刚度，支点距不宜过小。
感谢您的阅读，祝您生活愉快。
轴系结构改错题
轴系结构改错题
1. 错误：将 x 轴和 y 轴的标签颠倒了。
改正：将 x 轴的标签放在 x 轴上，将 y 轴的标签放在 y 轴上。
2. 错误：将两个不同的数据集放在同一条坐标轴上，导致数据之间无法区分。
改正：将每个数据集分别放在不同的坐标轴上，或者使用不
同颜色和符号来区分它们。
3. 错误：将轴的刻度标记设置得太密集，导致图表难以解读。
改正：将刻度标记调整为适当的间隔，以便更清晰的显示数据。
4. 错误：未标注轴的单位，导致读者无法理解图表的含义。
改正：在轴上注明单位，以确保读者能够正确理解数据。
5. 错误：将轴的起点设置得不正确，导致数据无法准确呈现。
改正：确保轴的起点和标记正确设置，以确保数据能够准确
呈现。
机械设计轴改错题与总结
轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。
(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。
(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
