大电流接地系统与小电流接地系统故障判断分析
大电流接地系统与小电流接地系统

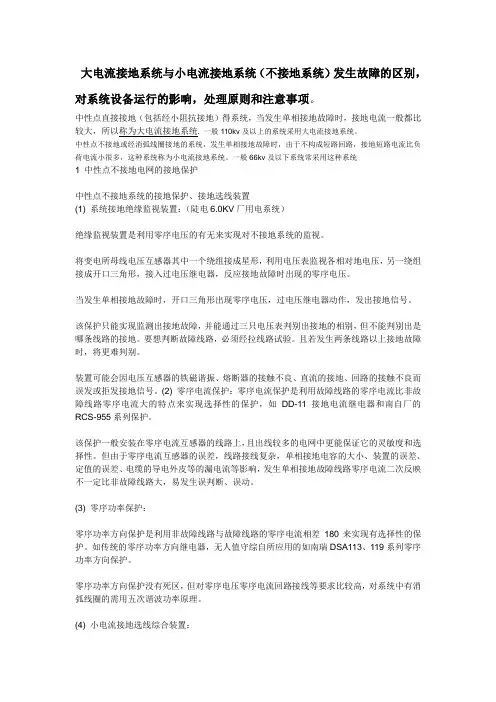

大电流接地系统与小电流接地系统（不接地系统）发生故障的区别，对系统设备运行的影响，处理原则和注意事项。
中性点直接接地（包括经小阻抗接地）得系统，当发生单相接地故障时，接地电流一般都比较大，所以称为大电流接地系统.一般110kv及以上的系统采用大电流接地系统。
中性点不接地或经消弧线圈接地的系统，发生单相接地故障时，由于不构成短路回路，接地短路电流比负荷电流小很多，这种系统称为小电流接地系统。
一般66kv及以下系统常采用这种系统1 中性点不接地电网的接地保护中性点不接地系统的接地保护、接地选线装置(1) 系统接地绝缘监视装置：（陡电6.0KV厂用电系统）绝缘监视装置是利用零序电压的有无来实现对不接地系统的监视。
将变电所母线电压互感器其中一个绕组接成星形，利用电压表监视各相对地电压，另一绕组接成开口三角形，接入过电压继电器，反应接地故障时出现的零序电压。
当发生单相接地故障时，开口三角形出现零序电压，过电压继电器动作，发出接地信号。
该保护只能实现监测出接地故障，并能通过三只电压表判别出接地的相别，但不能判别出是哪条线路的接地。
要想判断故障线路，必须经拉线路试验。
且若发生两条线路以上接地故障时，将更难判别。
装置可能会因电压互感器的铁磁谐振、熔断器的接触不良、直流的接地、回路的接触不良而误发或拒发接地信号。
(2) 零序电流保护：零序电流保护是利用故障线路的零序电流比非故障线路零序电流大的特点来实现选择性的保护，如DD-11接地电流继电器和南自厂的RCS-955系列保护。
该保护一般安装在零序电流互感器的线路上，且出线较多的电网中更能保证它的灵敏度和选择性。
但由于零序电流互感器的误差，线路接线复杂，单相接地电容的大小、装置的误差、定值的误差、电缆的导电外皮等的漏电流等影响，发生单相接地故障线路零序电流二次反映不一定比非故障线路大，易发生误判断、误动。
(3) 零序功率保护：零序功率方向保护是利用非故障线路与故障线路的零序电流相差180°来实现有选择性的保护。
小电流接地系统故障分析
二、小电流接地系统接地故障分析（低压系统）
1）电压情况 EA EB EC 单电源不接地系统，接地后，故障点的三相电压为： UAD = 0 UBD = EB – EA UCD = EC – EA U0 = – EA UAD
UCD
UBD
U0 结论 1: K(1)时，全系统接地相对地电压为 0，全系统非故障相对地电压升高为 √3 倍，全系统出现零序电压，大小为相电压。 2）电流情况E1源自Z13RZ2
Z0
3R
由于 3R 远大于各序综合等值阻抗，计算就简化为：I0 = E / 3R 故障相电流 3I0 ＝ E / R ，其中 E 为相电势。
U0
L
U0
C IC IL
显然，故障点 I0 = IL - IC 完全补偿：XC=XL，纵向出现不对称时，串联谐振引起过电压； 补偿方式： 欠补偿：IL<IC，方式变化，仍会导致串联谐振； 过补偿：IL>IC， 5%~10% ； 2) 中性点经高阻接地系统 电弧是电阻性的，易间歇复燃，导致过电压，再一个解决办法是中性点经 高阻接地。由高阻使得电流保持稳定不至于间歇复燃。 3） 中性点经中阻接地系统 事实上，对于现代供电网，规模越来越大，而且电缆越来越多，发生接地 故障，故障点的电流已经很大，本来也是停电，索性使用中阻接地，使接地电 流变大，由接地保护直接跳闸。这种方案使得保护易整定，选择性和灵敏性易 保证。 零序电流的计算：
C IC B IB A IB
UA IB IA UC IC UB UC IC
I0
UB
正常时的电容电流，但无零序 A 相接地时，出现零序 结论 2：K(1)时，出现零序电流，超前零序电压 90 度。 3）对于多出线情况（常见实际情况）
线路 1
2024年小电流接地系统单相接地故障检测技术（2篇）

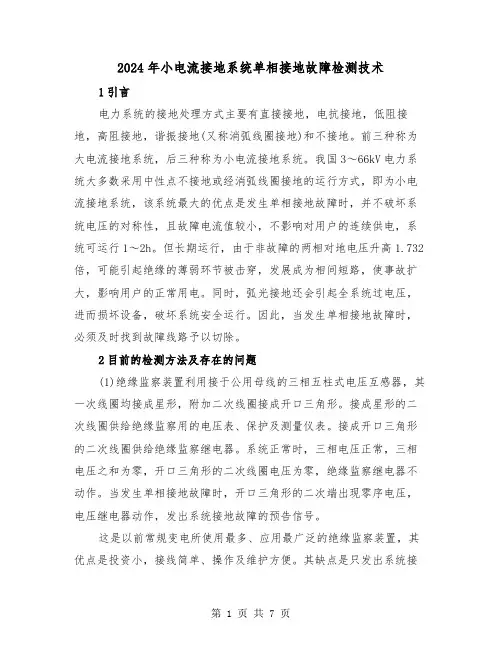

2024年小电流接地系统单相接地故障检测技术1引言电力系统的接地处理方式主要有直接接地，电抗接地，低阻接地，高阻接地，谐振接地(又称消弧线圈接地)和不接地。
前三种称为大电流接地系统，后三种称为小电流接地系统。
我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统，该系统最大的优点是发生单相接地故障时，并不破坏系统电压的对称性，且故障电流值较小，不影响对用户的连续供电，系统可运行1～2h。
但长期运行，由于非故障的两相对地电压升高1.732倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。
同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。
因此，当发生单相接地故障时，必须及时找到故障线路予以切除。
2目前的检测方法及存在的问题(1)绝缘监察装置利用接于公用母线的三相五柱式电压互感器，其一次线圈均接成星形，附加二次线圈接成开口三角形。
接成星形的二次线圈供给绝缘监察用的电压表、保护及测量仪表。
接成开口三角形的二次线圈供给绝缘监察继电器。
系统正常时，三相电压正常，三相电压之和为零，开口三角形的二次线圈电压为零，绝缘监察继电器不动作。
当发生单相接地故障时，开口三角形的二次端出现零序电压，电压继电器动作，发出系统接地故障的预告信号。
这是以前常规变电所使用最多、应用最广泛的绝缘监察装置，其优点是投资小，接线简单、操作及维护方便。
其缺点是只发出系统接地的无选择预告信号，不能准确判断发生接地的故障线路，运行人员需要通过推拉分割电网的试验方法才能进一步判定故障线路，影响了非故障线路的连续供电，不能满足日益发展的城乡经济对供电可靠性的要求。
基于上述原因，我国从50年代末就开始研制小电流接地自动选线装置，提出了多种选线方法，并开发出了相应的各种装置。
(2)各种选线原理分析：①稳态分量法。
稳态分量法又分为零序电流比幅法，零序电流相对相位法，以及群体比幅比相法。
小电流接地系统和大电流接地系统零序方向保护的区别

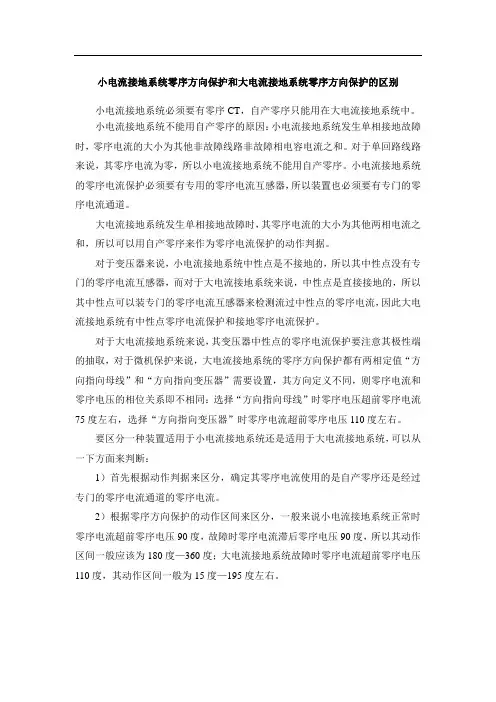

小电流接地系统零序方向保护和大电流接地系统零序方向保护的区别小电流接地系统必须要有零序CT，自产零序只能用在大电流接地系统中。
小电流接地系统不能用自产零序的原因：小电流接地系统发生单相接地故障时，零序电流的大小为其他非故障线路非故障相电容电流之和。
对于单回路线路来说，其零序电流为零，所以小电流接地系统不能用自产零序。
小电流接地系统的零序电流保护必须要有专用的零序电流互感器，所以装置也必须要有专门的零序电流通道。
大电流接地系统发生单相接地故障时，其零序电流的大小为其他两相电流之和，所以可以用自产零序来作为零序电流保护的动作判据。
对于变压器来说，小电流接地系统中性点是不接地的，所以其中性点没有专门的零序电流互感器，而对于大电流接地系统来说，中性点是直接接地的，所以其中性点可以装专门的零序电流互感器来检测流过中性点的零序电流，因此大电流接地系统有中性点零序电流保护和接地零序电流保护。
对于大电流接地系统来说，其变压器中性点的零序电流保护要注意其极性端的抽取，对于微机保护来说，大电流接地系统的零序方向保护都有两相定值“方向指向母线”和“方向指向变压器”需要设置，其方向定义不同，则零序电流和零序电压的相位关系即不相同：选择“方向指向母线”时零序电压超前零序电流75度左右，选择“方向指向变压器”时零序电流超前零序电压110度左右。
要区分一种装置适用于小电流接地系统还是适用于大电流接地系统，可以从一下方面来判断：1）首先根据动作判据来区分，确定其零序电流使用的是自产零序还是经过专门的零序电流通道的零序电流。
2）根据零序方向保护的动作区间来区分，一般来说小电流接地系统正常时零序电流超前零序电压90度，故障时零序电流滞后零序电压90度，所以其动作区间一般应该为180度—360度；大电流接地系统故障时零序电流超前零序电压110度，其动作区间一般为15度—195度左右。
间隙电流保护的原理传统的保护变压器中性点安全的方法是：将全系统所有变压器的零序过流保护的出口都横向并联在一起，去启动一个公用的出口部件，这个部件叫零序公用中间。
小电流接地系统接地故障分析知识讲解
小电流接地系统单相接地故障分析与检测为了提高供电可靠性，配电网中一般采取变压器中性点不接地或经消弧线圈和高阻抗接地方式，这样当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，因而这种系统被称为小电流接地系统。
小电流接地系统中单相接地故障是一种常见的临时性故障，当该故障发生时，由于故障点的电流很小，且三相之间的线电压仍保持对称，对负荷设备的供电没有影响，所以允许系统内的设备短时运行，一般情况下可运行1-2个小时而不必跳闸，从而提高了供电的可靠性。
但一相发生接地，导致其他两相的对地电压升高为相电压的倍，这样会对设备的绝缘造成威胁，若不及时处理可能会发展为绝缘破坏、两相短路，弧光放电，引起去系统过压。
然而当系统发生单相接地故障时，由于构不成回路，接地电流是分布电容电流，数值比负荷电流小得多，故障特征不明显，因此接地故障检测仍是一项世界难题，很多技术有待克服。
单相接地故障分析当任意两个导体之间隔着绝缘介质时会形成电容，因此在简单电网中，中性，在相电压作用下，点不接地系统正常运行时，各相线路对地有相同的对地电容C每相都有一个超前于相电压900的对地电容电流流入地中，然而由于电容的大小与电容极板面积成正比而与极板距离成反比，所以线路的对地电容，特别是架空线路对地电容很小，容抗很大，对地电容电流很小。
系统正常运行时，如图1，由于三相相电压U A、U B、U C是对称的，三相对地电容电流I co.A、I co.B、I co.C也是平衡的，因此，三相的对地电容电流矢量和为0，没有电流流向大地，每相对地电压就等于相电压。
图1中性点不接地电力系统电路图与矢量图当系统中某一相出现接地故障后，假设C相接地，如图2所示，相当于在C 相的对地电容中并联了一个大电阻，由于故障电流I C没有返回电源的通路，只能通过另外两项非故障A、B相线路的对地电容返回电源。
此时C相线路的对地电压为U C’ = U CD = 0，而A相对地线电压即U A’ = U AD = U AC = -U CA = -U C∠-300 = U B∠-900，而B相对地线电压即U B’ = U BC = U B∠-300，则U A’和U B’相差600。
小电流接地系统接地故障原因分析及对策

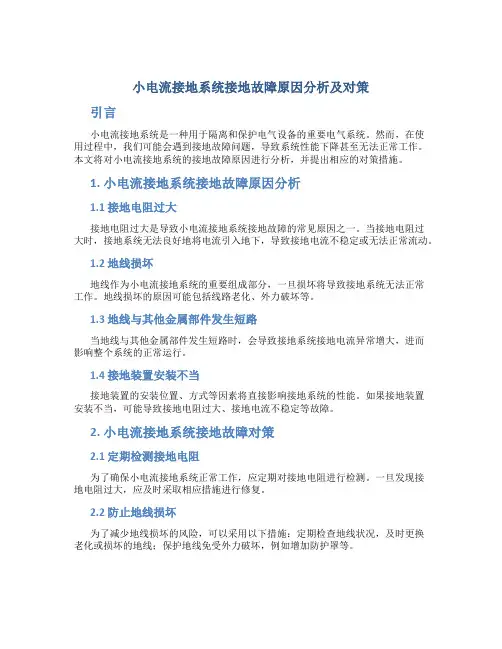

小电流接地系统接地故障原因分析及对策引言小电流接地系统是一种用于隔离和保护电气设备的重要电气系统。
然而，在使用过程中，我们可能会遇到接地故障问题，导致系统性能下降甚至无法正常工作。
本文将对小电流接地系统的接地故障原因进行分析，并提出相应的对策措施。
1. 小电流接地系统接地故障原因分析1.1 接地电阻过大接地电阻过大是导致小电流接地系统接地故障的常见原因之一。
当接地电阻过大时，接地系统无法良好地将电流引入地下，导致接地电流不稳定或无法正常流动。
1.2 地线损坏地线作为小电流接地系统的重要组成部分，一旦损坏将导致接地系统无法正常工作。
地线损坏的原因可能包括线路老化、外力破坏等。
1.3 地线与其他金属部件发生短路当地线与其他金属部件发生短路时，会导致接地系统接地电流异常增大，进而影响整个系统的正常运行。
1.4 接地装置安装不当接地装置的安装位置、方式等因素将直接影响接地系统的性能。
如果接地装置安装不当，可能导致接地电阻过大、接地电流不稳定等故障。
2. 小电流接地系统接地故障对策2.1 定期检测接地电阻为了确保小电流接地系统正常工作，应定期对接地电阻进行检测。
一旦发现接地电阻过大，应及时采取相应措施进行修复。
2.2 防止地线损坏为了减少地线损坏的风险，可以采用以下措施：定期检查地线状况，及时更换老化或损坏的地线；保护地线免受外力破坏，例如增加防护罩等。
2.3 隔离地线与其他金属部件为了防止地线与其他金属部件发生短路，可以采取隔离措施，例如增加隔离层，确保地线与其他金属部件之间的绝缘性。
2.4 正确安装接地装置在安装接地装置时，应遵循相关的安装规范。
确保接地装置的位置合理，接地电阻适当，以及接地装置与其他电气设备之间的连接牢固可靠。
结论小电流接地系统接地故障的原因可能包括接地电阻过大、地线损坏、地线与其他金属部件发生短路、接地装置安装不当等。
为了防止接地故障的发生，我们应定期检测接地电阻、防止地线损坏、隔离地线与其他金属部件，以及正确安装接地装置。
小电流接地系统接地故障特征分析
小电流接地系统接地故障特征分析小电流接地系统接地故障特征分析小电流接地系统是现代输电系统中一种重要的保护措施，用于限制电网发生接地故障时对系统和用户的影响和损失，提高电网的可靠性和安全性。
但是，在小电流接地系统运行中，难免会发生接地故障，给系统带来不良影响。
因此，对小电流接地系统接地故障特征进行分析，有助于及时发现和处理故障，保证系统的可靠运行和用户的安全用电。
一、小电流接地系统的基本原理小电流接地系统是通过一定的电路装置和保护措施，将接地故障电流限制在很小的范围内，从而保证系统的安全稳定运行。
小电流接地系统通过引入中性点电感器，将出现故障时的接地电流转化为电压信号，经过灵敏地电流互感器和控制器的监测和控制，控制开关从母线中间引出接地电流，并将接地故障电流限制在安全范围内。
二、小电流接地系统接地故障的类型小电流接地系统的故障类型主要有以下几种：1. 单相接地故障：发生单相接地故障时，系统将出现高电压跳闸和过电压；2. 两相接地故障：发生两相接地故障时，电网将出现三相短路电流，电网振荡频率将增大；3. 地间故障：地间故障是指通过地面传递的两相接地故障，会导致电网起伏不定，电网波动，对系统的影响很大；4. 跨越接地故障：跨越接地故障是指线路跨越水域时，水中的导体发生故障导致故障电流通过地面传递时，会对系统带来很大影响。
三、小电流接地系统接地故障特征分析小电流接地系统的接地故障特征主要包括以下几个方面：1. 接地电流的突变：当系统发生接地故障时，接地电流会突然增大，从而引起系统保护动作，产生抢扫现象；2. 中性点电压变化：接地故障会导致中性点电压的变化，如果系统存在悬垂中性点，则可能会引起电压失调；3. 接地微短暂：接地故障微短暂，持续时间一般在毫秒到几十毫秒，往往会被系统快速检测器检测出来；4. 接地电流的波形：接地故障电流一般呈现半波周期，且在接触器和断路器开关时间内，电流的周期变化很明显；5. 接地电阻阻值特征：接地故障电阻的阻值变化会对接地电流的大小产生影响，因此对变化的电阻阻值进行监测有助于快速发现故障。
小电流接地判断方法
小电流接地判断方法一、小电流接地系统简介1.1 小电流接地系统在电力系统中可是相当常见的呢。
简单说，就是中性点不直接接地的系统。
这种系统有它的独特之处，就像一个低调但很有内涵的角色。
在正常运行的时候啊，三相电压那是相对平衡的，相电压基本能保持稳定。
1.2 不过一旦发生单相接地故障，这系统就像一个平时很健康但突然有点小毛病的人一样。
故障相电压会降低，非故障相电压会升高。
这时候可不能掉以轻心，得赶紧判断出接地的情况。
2.1 母线电压法这就像是给系统做个初步的“体检”。
查看母线的三相电压，要是有一相电压明显降低，另外两相升高，那很可能就是单相接地故障了。
这就好比三个人站在一起，突然一个人变矮了，另外两个人变高了，那肯定是有点问题了。
而且啊，这种方法比较直观，就像看一个人的脸色就能大概知道他身体舒不舒服一样。
2.2 绝缘监察装置法这装置可是个得力的“小助手”。
它时刻监视着系统的绝缘情况。
一旦绝缘降低到一定程度，就会发出信号。
就像是一个忠诚的小卫士，一发现有“敌人”入侵（绝缘降低），就赶紧报警。
不过呢，它只能告诉我们有接地故障了，不能精确指出是哪条线路接地，有点像只知道房子里进贼了，但不知道贼在哪个房间。
2.3 零序电流法这个方法就比较高级一点了。
通过检测线路中的零序电流来判断接地情况。
正常情况下，零序电流很小，几乎可以忽略不计。
一旦发生接地故障，就会产生比较大的零序电流。
这就像是平静的湖水里突然泛起了很大的涟漪，那肯定是有东西扰动了湖水。
而且通过比较各条线路的零序电流大小，可以大概判断出是哪条线路接地，这就像顺着脚印找小偷一样。
三、判断时的注意事项3.1 要多方法结合在判断小电流接地的时候啊，可不能只用一种方法就下定论。
这就好比看病不能只看一个症状就开药一样。
要把母线电压法、绝缘监察装置法、零序电流法等结合起来用。
这样才能更准确地判断出接地的情况，做到“万无一失”。
3.2 要考虑特殊情况有时候系统会有一些特殊情况，就像人会有特殊体质一样。
小电流接地系统单相接地故障的判断与处理
小电流接地系统单相接地故障的判断与处理一、概述小电流接地系统是指电力系统中采用特殊的接地方式，将系统接地电流限制在很小的范围内（小于1A），以减小绝缘击穿发生的可能性，提高系统的安全性和可靠性。
但是，在小电流接地系统中，由于接地电流很小，一旦发生单相接地故障，会很难被及时发现和定位，给系统运行带来极大的风险。
因此，本文将探讨小电流接地系统单相接地故障的判断与处理方法。
二、小电流接地系统单相接地故障的原因小电流接地系统单相接地故障的原因主要有以下几种：1. 电缆终端缺陷：当电缆终端出现绝缘缺陷时，会导致单相接地故障。
2. 外界短路电流影响：电力系统中，当出现接地故障时，会产生一定的短路电流，使得系统的地电位发生变化，从而影响到小电流接地系统的正常运行。
3. 土壤湿度不足：小电流接地系统是通过地下金属接地网与土壤接触实现接地的，如果土壤湿度不足，将会产生一定的接地电阻，从而影响系统的接地效果，导致单相接地故障的出现。
三、小电流接地系统单相接地故障的判断方法小电流接地系统单相接地故障的判断方法主要有以下几种：1. 就地巡检：一些单相接地故障可以通过就地巡检来进行判断，例如观察接地网是否存在绝缘A故障、接地电阻是否增大等。
2. 压缩信号分析法：通过对小电流接地系统压缩信号进行分析，可以判断出故障点的位置，从而快速定位单相接地故障。
3. 采用低频模拟故障信号：通过向小电流接地系统注入低频模拟故障信号，可以判断出故障点的位置，即可由故障点所在的位置判断出单相接地故障的具体位置。
四、小电流接地系统单相接地故障的处理方法小电流接地系统单相接地故障的处理方法应根据具体情况而定，但一般可以采用以下方法：1. 找到故障点所在的位置：通过采用上述的判断方法，可以找到单相接地故障的具体位置。
2. 对故障线路进行隔离：为了避免故障扩大，需要对故障线路进行隔离，防止故障扩散。
3. 更换有关部件：更换故障件是解决单相接地故障的最终方法，一旦故障件被更换，接地系统将重新正常运行。
小电流接地故障现象及原因分析
小电流接地故障现象及原因分析一、引言在电力系统中，小电流接地故障是一种常见的故障类型，指的是系统中存在接地故障时，故障电流较小（一般在几毫安至几安之间），不足以引起保护动作，但会对系统带来一系列的负面影响。
因此，对小电流接地故障的现象及原因进行深入分析是十分必要的。
二、小电流接地故障的现象1.母线电压波动明显增大。
2.变压器中性点电压偏移，甚至出现恒性接地。
3.系统的共模电流明显增大，线电流变形严重。
4.出现不明原因的过压或欠压等异常现象。
5.系统绝缘水平下降，同时变压器、配电箱等设备存在过热现象。
三、小电流接地故障的原因1.系统中存在一些隐蔽的接地故障，虽然故障电流较小，但会引起系统绝缘水平下降。
2.系统接地方式不正确，例如多点接地导致共模电流异常增大。
3.针对某些基础设施，如变压器或配电箱的绝缘性能欠佳，容易产生过热现象，从而引发小电流接地故障。
4.电力系统中的杂质和谐波等干扰因素会影响系统正常运行，进而导致小电流接地故障的发生。
四、解决小电流接地故障的方法1.完善电力系统接地制度，改正确的接地方式，防止共模电流异常增大。
2.定期对系统进行绝缘水平检测，及时发现和处理隐蔽的接地故障。
3.针对某些设备如变压器或配电箱，进行定期的维护或更换工作，确保其绝缘性能良好。
4.通过调整系统参数等方法，减少杂质和谐波等干扰因素，保证系统正常稳定运行。
五、结语小电流接地故障虽然不是很严重，但同样会造成极大的经济损失和安全隐患，因此，在对小电流接地故障处理时，必须高度重视，做到及时有效的预防和解决。
小电流接地系统接地故障的原因分析及对策(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改小电流接地系统接地故障的原因分析及对策(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes小电流接地系统接地故障的原因分析及对策(最新版)1.问题提出目前，小电流接地系统特别是35KV及以下的小接地系统，由于其线路分支多，走向复杂，电压等级较低，在设计施工中线路质量不易保证，运行中发生接地故障的几率是很高的。
从我市地方电网历年来的运行统计资料来看，在小电流接地系统的接地故障中，35KV 电网占8.2%，10KV电网占91.8%。
本文通过笔者在实践中对电网运行工况的了解以及运行经验的总结，分析了小电流接地系统在实际运行中易引起误判的几类接地故障，在给出其原因分析的基础上着重阐述了接地故障的判别方法、处理措施及对策。
相信对同行有一定的借鉴作用。
2.易引起误判的几类接地故障及其原因分析为了便于展开下文，我们有必要首先对电网发生接地的原因作一个简单的分析。
如图1,当中性点电压Uo不为0且Uo大于绝缘监察系统定值时，便有接地信号发出，而Uo反映的是零序电压，其计算公式为：Uo=（ÙaÙbÙc）/3从上式可以看出，当电网各相电压Ùa、Ùb、Ùc不平衡时，便有中性点电压Uo产生，而电网电压的不平衡度是接地信号发生与否的关键，本文下面的论述将紧紧围绕接地故障发生的原因作具体分析。
根据兴义市地方电网历年来的运行资料，我们统计了如下几类经常发生接地的情况：2.1系统发生单相接地或两相不完全接地此时，系统各相对地电压Ùa、Ùb、Ùc不平衡，其相量和不为零，产生中性点位移致使TV二次的开口三角绕组出现零序电压而发出接地信号。
小电流接地故障现象及原因分析
小电流接地故障现象及原因分析
小电流接地故障是一类电力系统故障，特点是接地电流较小（一般小于0.5A），但故障存在时间长，容易造成继电保护误动作或无法检测等问题，对电力系统的安全稳定运行产生较大危害。
本文将介绍小电流接地故障的现象及原因分析。
一、小电流接地故障的现象
1. 电压波动：当小电流接地故障发生时，故障地点与系统其他部位之间形成一条电阻，形成了一个形如“Y”字形的电路；电路总分流电流很小，所以故障一段时间内无法形成过载，很难被普通的保护装置所检测；而在故障地点，接地电阻比较小，因此形成了一个电泄露回路，回路中通入了大量非对称复合波，造成电压波动。
2. 电流不平衡：小电流接地故障会导致系统电流不平衡，表现为三相电流不相等，且不等于零；此时三相电流大小与相位角都会发生变化。
3. 干扰噪声增强：小电流接地故障还会导致系统噪声增强。
由于故障地点接地电阻的存在，使得群发现场、天线、避雷器等设备间出现振荡，噪声增强。
二、小电流接地故障的原因分析
1. 绝缘老化：系统中的设备绝缘老化容易导致小电流接地故障的发生。
由于绝缘老化，使得设备的绝缘阻值降低，导致设备绝缘性能下降，存在隐患。
2. 接地电阻增高：系统接地电阻增高可以使得小电流接地故障的发生率增加。
由于接地电阻增高，使得接地电流较小，故障难以被检测到，存在安全隐患。
3. 静电击穿：静电击穿也是导致小电流接地故障的常见原因。
由于系统中存在较高的静电电压，往往会引起静电击穿，导致小电流接地故障的发生。
小电流接地故障虽然接地电流较小，但仍然对电力系统的稳定运行造成了不小的威胁，因此应该采取措施进行及时检测和隔离，保障电力系统的安全稳定运行。
小电流接地系统接地故障的原因分析及对策
小电流接地系统接地故障的原因分析及对策小电流接地系统是一种有效的绝缘监测手段，可检测接地电流及其变化情况，保证设备的安全运行。
但是，由于外部因素和内部因素的影响，小电流接地系统也会出现接地故障，导致设备失去保护，甚至引发事故。
因此，分析小电流接地系统接地故障的原因，采取相应的对策，对确保设备的安全运行至关重要。
一、小电流接地系统接地故障的原因1.设备老化：小电流接地系统内的各种设备长期运行产生磨损和老化，导致接地电阻增大，影响系统的正常运行。
2.绝缘损坏：由于设备异常、压力变化、温湿度等条件的影响，导致小电流接地系统的绝缘损坏，从而引发接地故障。
3.接地点故障：小电流接地系统中的接地点对于系统的正常运行非常重要，但由于物理和环境原因（如潮湿、腐蚀），接地点容易受到影响，从而导致接地故障。
4.外来干扰：小电流接地系统受到外部因素的影响，例如雷击、浪涌等，可能导致接地故障发生。
二、小电流接地系统接地故障的对策1.设备维护：定期检查小电流接地系统的设备状态，发现异常及时更换或修理，保证系统正常运行。
2.保障绝缘完好：定期检查小电流接地系统的绝缘状态，如发现损坏及时修复或更换，避免绝缘损坏引发接地故障。
3.严格管理接地点：对小电流接地系统的接地点进行管理，保证接地点周围环境的干燥和不受腐蚀，定期清洗和维护接地点，确保接地导体与设备接触压力适当。
4.防雷接地：加强小电流接地系统的防雷措施，如在接地线上设置避雷器，在系统设备周围设置接地网，并定期进行检查和更新。
总之，小电流接地系统接地故障的发生可能会给设备带来严重的损害，因此需要重视其运行状态，定期检查设备和接地点的状况，及时采取相应的对策，确保设备的安全稳定运行。
大电流接地和小电流接地系统特点
什么叫大电流接地和小电流接地系统？
分析如下:
大电流接地和小电流接地都是电力系统按中性点接地，它们是按照主要运行特征区分。
小接地电流系统又称非有效接地系统。
包括中性点不接地，经消弧线圈接地，以及高阻抗接地系统。
小接地电流顾名思义，故障时接地电流小，而电流小，则阻抗要高。
所以通常这类系统的零序电抗X0与正序电抗X1的比值大于3，零序电阻R0与正序电抗X1的比值大于1。
小接地电流的特点是，当发生一相接地故障时，接地电流被限制到较小数值，故障相对地电压为零，非故障相的对地稳态电压可能达到线电压。
大接地电流系统又称有效接地系统。
包括中性点直接接地以及经低阻抗接地系统。
通常这类系统有X0/X1≤3，R0/X1≤1。
大接地电流系统的特点是，当发生一相接地故障时，接地电流有较大数值，非故障相的对地稳态电压不超过线电压的80％。
小电流接地系统单相接地故障分析判断与处理
小电流接地系统单相接地故障分析判断与处理小电流接地系统单相接地故障分析判断与处理小电流接地系统单相接地故障分析判断与处理内容简介:摘要:阐述了小电流接地系统接地的特点并对其故障现象进行分析、判断。
关键词:小电流系统接地;单相接地;故障现象分析;处理1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统(包括直接接地，电抗论文格式论文范文毕业论文摘要:阐述了小电流接地系统接地的特点并对其故障现象进行分析、判断。
关键词:小电流系统接地;单相接地;故障现象分析;处理1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统(包括直接接地，电抗接地和低阻接地)、小电流接地系统(包括高阻接地，消弧线圈接地和不接地)。
我国3,66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。
2 故障现象分析与判断警铃响， xx千伏母线接地光字牌亮，个性点经消弧线圈接地的系统，常常还有消弧线圈动作的光字牌亮。
绝缘监察电压表三相指示值不同，接地相电压降低或等于零，其它两相电压升高为线电压，此时为稳定性接地。
如果绝缘监察电压表指针不停地来回摆动，出现这种现象即为间歇性接地。
当发生弧光接地产生过电压时，非故障相电压很高，表针打到头，常伴有电压互感器高压一次侧熔体熔断，甚至严重烧坏电压互感器。
完全接地。
如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。
不完全接地。
当发生一相不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。
非故障相的电压升高，它们大于相电压，但达不到线电压。
电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。
电弧接地。
如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。
此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。
大电流接地系统与小电流接地系统故障判断分析
大电流接地系统与小电流接地系统故障判断、分析我国电压等级在110kV 及其以上的系统均为大电流接地系统，在大电流接地系统中，线路单相接地故障在电力系统故障中占有很大的比例，造成单相故障的原因有很多，如雷击、瓷瓶闪落、导线断线引起接地、导线对树枝放电、山火等。
线路单相接地故障分为瞬时性故障和永久性故障两种，对于架空线路一般配有重合闸，正常情况下如果是瞬时性故障，则重合闸会启动重合成功；如果是永久性故障将会出现重合于永久性故障再次跳闸而不再重合。
为帮助运行人员正确判断和分析大电流接地系统线路单相瞬时性故障，本案例选取了某地区一典型的220kV线路单相瞬时接地故障，并对相关的知识点进行分析。
说明，此案例分析以FHS变电站为主。
本案例分析的知识点：（1）大电流接地系统与小电流接地系统的概念。
（2）单相瞬时性接地故障的判断与分析。
（3）单相瞬时性接地故障的处理方法。
（4）保护动作信号分析。
（5）单相重合闸分析。
（6）单相重合闸动作时限选择分析。
（7）录波图信息分析。
（8）微机打印报告信息分析。
一、大电流接地系统、小电流接地系统的概念在我国，电力系统中性点接地方式有三种：（1）中性点直接接地方式。
（2）中性点经消弧线圈接地方式。
（3）中性点不接地方式。
110kV及以上电网的中性点均采用中性点直接接地方式。
中性点直接接地系统（包括经小阻抗接地的系统）发生单相接地故障时，接地短路电流很大，所以这种系统称为大电流接地系统。
采用中性点不接地或经消弧线圈接地的系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以这种系统称为小电流接地系统。
大电流接地系统与小电流接地系统的划分标准是依据系统的零序电抗X0与正序电抗X1的比值X0/X1。
我国规定：凡是X0/X1≤4～5的系统属于大接地电流系统，X0/X1＞4～5的系统则属于小接地电流系统。
事故涉及的线路及保护配置图事故涉及的线路和保护配置如图1所示，两变电站之间为双回线，线路长度为66.76km。
