高层建筑工程施工现场测量放线法
建设工程中的测量放线步骤与方法
建设工程中的测量放线步骤与方法施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为：经纬仪。
基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。
施工测量前置工作（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立1、场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。
教你如何施工测量放线
教你如何施工测量放线施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
施工测量放线步骤和注意事项

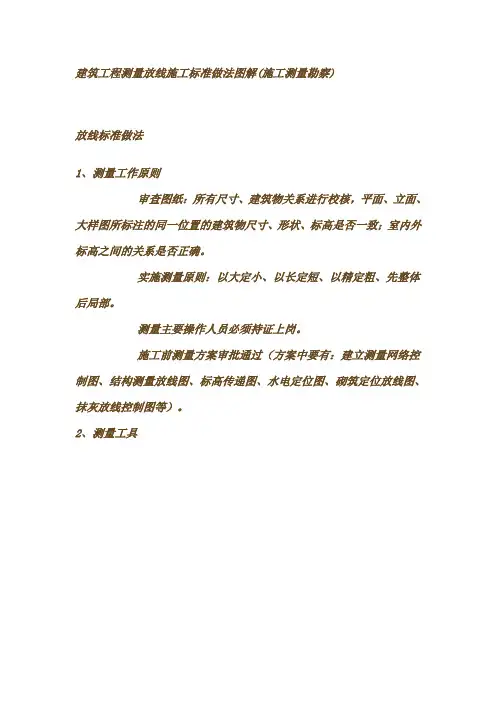

建筑工程测量放线施工标准做法图解(施工测量勘察)放线标准做法1、测量工作原则审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
测量主要操作人员必须持证上岗。
施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2、测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养3、结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实A7: 建立方格网控制图，占地面积≤1万m2方格网间距10m；占地面积≥1万m2方格网间距20m，地形复杂的可适当调整A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位4、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线④门洞口采用对角线表示，同时弹出门洞中线⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
高层建筑施工测量放线

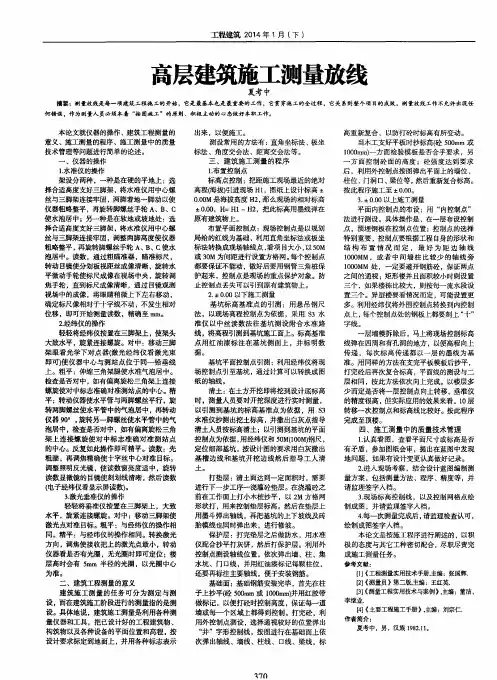

平面 内控制点的布设 ：用 “ 内控制点” 法进行测设。具体操作是 ， 在一层布设控制 点， 预埋钢板在控制点位置 ； 控制点 的选择 特别重要 ， 控制点要根据工程 自身的形状和 结 构 布 置 情 况 而 定 ，最 好 为 距 边 轴 线 １ ０ ０ ０ Ｍ Ｍ，或者 中间墙 柱 比较 少 的轴 线旁 １ ０ ０ ０ Ｍ Ｍ 处 ，一定要避开钢筋砼 ，保证两点 之 间的通视 ； 矩形楼并且面积较小时则设置 三个 ，如果楼栋 比较大 ，则按每一流水段设 置三个 。异型楼要看情况而定 ， 可能设 置更 多。 利用经纬仪将外围控制点转换到内控制 点上 ， 每个 控制 点处 的钢板上都要 刻上 “ 十” 字线 。
本论文就仪器 的操作、建筑工程测量的 意义 、 施工测量的程序、施工测量中的质量 技术管理等问题进行简单的论 述。 仪器 的操作 １ ． 水 准仪 的操作 架设分两种 ， 一种是 在硬 的平地上 ：选 择合适高度支好 三脚架 ， 将水准仪用 中心螺 丝与三脚架连接牢 固， 两脚着地一脚动 以使 仪器粗略整平 ， 再旋转脚螺丝手轮 Ａ 、Ｂ 、ｃ 使水泡居中 ； 另一种是在软地或坡地处 ：选 择合适高度支好三脚架 ， 将水准仪用 中心螺 丝与三脚架连接牢 固， 调整两脚高度使仪器 粗略整平 ， 再旋转脚螺丝手轮 Ａ 、 Ｂ 、 Ｃ使水 泡居 中。读数 ， 通过粗 瞄准器 ，瞄准标尺 ， 转动 目 镜使分划板视距丝成像清晰 ， 旋转水 平微动手轮使标尺成像在视场 中央 ， 旋转调 焦手轮 ，直到标尺成像清晰 ， 通过 目镜观测 视场 中的成像 。 将 眼睛稍微上下左右移动 ， 确定标尺像相对于十字线不动 ， 不发生相对 位移 ，即可开始测量读数 ，精确至 ｍ ｍ 。 ２ ． 经纬仪的操作 轻轻将经纬仪按置在三脚架上 ， 使架头 ； ｋ ￣ ｕ Ｘ 平 ，旋紧连接螺旋 。对中 ： 移动三脚 架 眼看光学下对点 器（ 激 光经纬仪看 激光束 即可） 使仪 器中心与测站 点位于 同一 铅垂线 上 。粗平 ：伸缩三角架腿使水准气泡居 中。 检查是否对中 ， 如有偏 离旋松三角架上连接 螺旋使对 中标志准确对准测站点 的中心 。 精 平： 转动仪器使水平管与两脚螺丝平行 ， 旋 转两脚螺丝使水平管中的气泡居 中， 再转动
建筑工程测量放线规范

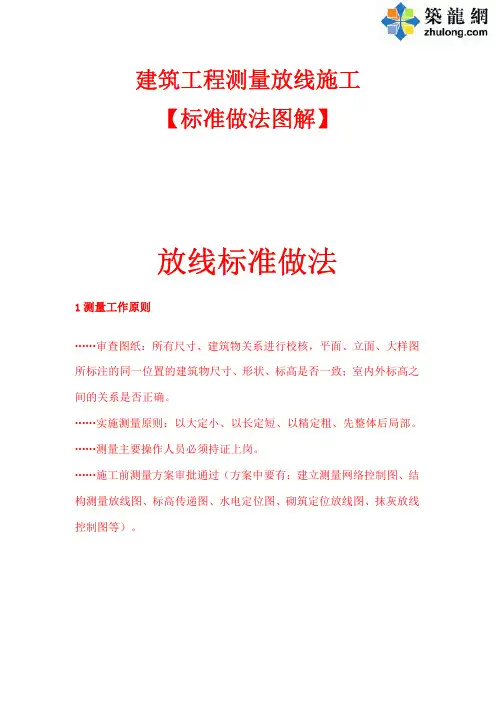

建筑工程测量放线施工【标准做法图解】放线标准做法1测量工作原则∙∙∙∙∙∙审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。
∙∙∙∙∙∙实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。
∙∙∙∙∙∙测量主要操作人员必须持证上岗。
∙∙∙∙∙∙施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。
2测量工具A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用A2:建立测量仪器台账统一管理，定期维护与保养4 结构测量做法A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示A4:沉降观测点采用Φ20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动实积≥1万m2方格网间距20m，地形复杂的可适当调整A8:进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点A9:施工单位在完成建筑定位、轴线引测后报监理公司复核A10:基础施工轴线引测采用龙门桩个A12:所有主控线、轴线交叉位置必须采用红油漆做好标识投射控制线A14:结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高）A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mmA18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mmA19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位A20:模板安装完成后，按照装修图纸在模板上做水电预埋的精确定位5、砌筑测量放线做法A21: ①砌筑定位放线必须采用双控线（定位线、控制线都要弹出），结构墙体上弹出砌筑定位线；②砌筑端头无剪力墙，采用竖皮数杆；③施工完成的砼墙面提前弹出结构1m线 ④门洞口采用对角线表示，同时弹出门洞中线 ⑤每间房间控制线相交处采用红油漆标识A22：砌筑前，利用激光扫平仪将地面门洞定位线弹到梁侧，将建筑1m 线传递到梁侧控制门洞标高A23:管道井、烟道也须设置双控线。
1.高层建筑施工测量
高层建筑竖向控制
正倒镜挑直法
适合条件：四廓轴线虽可延长，但不能在延长线上安置经纬仪的情况。 特点：精度高于前两种方法。 第一步： 丙仪器安置在施工层8A上 点，瞄准8S 后，纵转望远 镜，定出8H上点； 第二步： 将仪器移到8H上点上，后 视8A上点后，纵转望远镜， 若前视正照准地面上的轴线 点8N，则两次安置仪器的位 置就都正在8S，8N 轴线上；
1.2 高层建筑标高测量
标高施测要点
(1) 观测时尽量做到前后视线等长； (2) 由±0.000 水平线向下或向上量高差时，所用钢尺应经过检定； (3) 采用预制构件的高层结构施工时，防止偏差积累使建筑物总高度偏差 超限; 措施：在各施工层标高测出后，应根据偏差情况，在下一层施工时 对层高进行适当的调整。 (4) 保证最后竣工测量的精度 为保证竣工时各层标高的正确性，应请建设单位和设计单位明确； 在测定±0.000 水平线和基础施工，如何对待地基开挖后的回弹与整 个建筑在施工期间的下沉影响； 措施： 不少高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留 出来，取得了较好的效果。
适应范围： 适用于场地四周宽阔。
高层建筑竖向控制
第一步： 甲仪器安 置在轴线的 控制桩上 第二步： 后视首层 轴线后； 第三步： 抬起望远 镜将轴线投 测到施工层 上。
高层建筑竖向控制
侧向借线法 定义：可将轴线向建筑物外侧平行移出，俗称借线；
适用范围：场地四周较小，高层建筑四廓轴线无法延长。
第一步： 乙仪器和乙‘ 仪器 是先后安置在借线 上； 第二步：以首层的 借线点为后视，向 上投测； 第三步：将投测视 线为准向内量出借 线尺寸。
要求：当三个点的标高差值小于3 mm时，应取其平均值； 否则应重新引测;
施工放线：定位、基础、主体以及高层建筑
施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
图文详解“五步放线施工法”，一步步教你如何放线！
图文详解“五步放线施工法”，一步步教你如何放线！装修单位进场后，项目部根据与土建单位移交的轴线、控制线以及标高线，结合各层建筑总平面图以及施工现场的实际情况以及不同的施工时间节点，分五个步骤进行测量、放线叫做五步放线法。
根据五步放线界定的尺寸进行施工的方法又叫做五步放线施工法。
五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。
以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。
↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。
可根据工作面采用多种放线方式：流水放线法和分组放线法。
说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。
此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。
复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。
2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。
第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。
高层建筑放线测量技巧,不会的赶紧点开学习!
高层建筑放线测量技巧，不会的赶紧点开学习！一、建筑物的定位放线测设前的准备工作1、熟悉图纸。
1）总平面图——建筑物总体位置定位的依据。
2）建筑平面图、基础平面图、基础详细图——施工放线的依据。
3）立面图、剖面图——高程测设的依据。
2、现场踏勘，校核平面、高程控制点。
3、施工场地整理平整和清理施工场地，以便进行测设工作。
4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。
5、仪器和工具对测设所使用的仪器和工具进行检核。
6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。
7、定位方法8.直角坐标法如图1.2为某饭店定位情况。
它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。
9. 极坐标法如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。
定位时可将经纬仪安置在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3 、 4、5，并实量各点间距作为校核。
基础验线时的允许偏差如下 :长度L≤30 m，允许偏差±5 mm。
30 m＜L≤60 m，允许偏差±10 mm。
60 m＜L≤90 m，允许偏差±15 mm。
90 m＜L，允许偏差±20 mm。
轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄。
《工程测量规范》(GB 50026－2022)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002，J 186－2022)关于测量允许偏差检查、验收测量成果。
建筑工程施工放线方法
建筑工程施工放线方法
施工放线是建筑施工过程中最为基础、最为重要的环节之一，
它不仅关系到工程整体进度，也关系到工程质量。
以下是几种常用
的建筑工程施工放线方法：
1. 传统放线法：该方法使用钢卷尺进行水平和竖直方向的测量，并据此在地面进行记号，最后通过拉线进行放线。
该方法操作简单，成本低，但必须考虑地面不平整和风的影响等因素。
2. 仪器放线法：该方法使用放线仪器进行测量，可获得高精度
的数据，并可直接输出数据进行放线。
该方法操作方便，效率高，
但成本较高。
常用的放线仪器有全站仪、经纬仪等，具体使用要根
据具体情况而定。
3. 三角测量法：该方法利用三角定理进行测量，可获得很高的
测量精度。
但该方法需要有较长的基线，对放线带来较大的约束，
适用于规模较大的工程。
4. 激光放线法：该方法利用激光测距仪进行测量，并依据采集的数据进行放线。
该方法操作简单、精度高、速度快，是目前最为先进的放线方法之一。
但激光测距仪的价格较高，需要一定的经济和技术基础。
以上是常用的建筑工程施工放线方法，建筑施工企业可以根据工程特点和实际需求选择合适的放线方法。
工程施工中测量放线步骤
工程施工中测量放线步骤工程施工中的测量放线工作是非常重要的一项工作，它直接影响到整个工程的质量和进度。
在工程施工过程中，测量放线工作是必不可少的一项工作，它直接影响到整个工程的质量和进度。
本文将重点介绍工程施工中测量放线的步骤和注意事项，以便工程施工人员能够正确、快速、准确地完成测量放线工作。
一、前期准备1.了解工程图纸：在进行测量放线工作之前，工程施工人员必须对工程图纸有一定的了解，熟悉和掌握图纸的图例、比例尺、坐标体系等内容，以便顺利进行测量放线工作。
2.准备测量工具：进行测量放线工作需要使用一系列的测量工具，包括测量尺、划线墨线、铅锤、放线器、测距仪等工具。
3.确定测量放线起点：在进行测量放线工作之前，必须确定测量放线起点，通常情况下，起点选择在工程的主要控制点上，如转角点、立柱、基桩等处。
二、测量放线的步骤1.确定放线方向：确定放线方向是测量放线工作的第一步，通常情况下，放线方向选择在工程图纸上的主要控制线上，如建筑物的外墙线、主要隔墙线等。
2.确定放线的长度：根据工程图纸上的尺寸和比例尺，确定放线的长度，使用测量尺或测距仪进行测量。
3.放线工具的使用：使用放线器和划线墨线进行放线，首先在起点处确定放线的方向和长度，然后在目标点处用铅锤和划线墨线进行标记。
4.检查放线的准确性：在进行放线工作之后，必须对放线进行检查，确保放线的准确性，包括放线的方向、长度和位置是否符合工程图纸要求。
5.调整放线位置：如果发现放线的位置有偏差，必须及时进行调整，使用放线器和划线墨线重新进行放线工作。
6.做好放线记录：在进行放线工作之后，必须做好放线记录，记录放线的位置、方向、长度等信息，并在工程图纸上进行标注。
7.测量放线的安全注意事项：在进行测量放线工作时，必须注意安全，必须穿戴好安全帽、安全鞋等防护用具，确保自己的安全。
三、测量放线的注意事项1.严格按照工程图纸要求进行测量放线工作，确保放线的准确性。
2.在进行放线工作时，必须严格遵守安全操作规程，保证工作人员的人身安全。
工程施工放线方法
工程施工放线是在建筑施工过程中，依据设计图纸和施工规范，将建筑物的轴线、边界、标高等重要参数准确地标注在施工现场地面或建筑结构上的过程。
它是建筑施工的基础工作，直接关系到施工质量和进度。
本文将详细介绍工程施工放线的方法和步骤。
一、准备工作1. 熟悉设计图纸和相关规范：施工放线前，放线人员应仔细研究设计图纸，了解建筑物的结构、尺寸、标高等要求，以及施工规范和工艺流程。
2. 准备放线工具：根据工程规模和特点，选择合适的放线工具，如全站仪、经纬仪、水准仪、钢卷尺、墨斗、线坠子等。
3. 设置控制点：在施工现场选择明显的标志物或固定建筑物作为控制点，控制点应具有稳定的坐标和高度，以便进行测量和校核。
二、建筑物定位1. 定位桩设置：根据设计图纸和规范要求，在施工现场设置定位桩。
定位桩应设置在建筑物的角点、边线和中线上，数量至少四个。
2. 利用全站仪或经纬仪，将定位桩的坐标和角度准确地传递到建筑物上。
在建筑物上弹出轴线，并用施工线标注。
3. 校核定位：通过测量仪器对定位桩进行校核，确保定位桩的坐标和角度准确无误。
三、基础施工放线1. 依据设计图纸，确定基础边界、标高和预留孔洞位置。
2. 使用经纬仪或全站仪，将基础轴线传递到施工现场。
在基础上弹出边界线，并用施工线标注。
3. 标注标高：在基础边界线上标注设计标高，以便施工人员掌握。
四、主体施工放线1. 根据设计图纸，确定楼层标高、梁、板、柱等结构的位置。
2. 使用经纬仪或全站仪，将楼层轴线传递到施工现场。
在结构部位弹出位置线，并用施工线标注。
3. 标注楼层标高：在楼层交界处标注设计标高，以便施工人员掌握。
五、施工放线注意事项1. 放线过程中，应确保测量仪器的准确性和稳定性。
定期对仪器进行校验和维护。
2. 放线时，应避免阳光直射和强风等恶劣天气条件，以免影响测量精度。
3. 施工放线应遵循“先控制后测量”的原则，确保控制点的准确性和可靠性。
4. 放线过程中，应与设计人员、施工人员密切配合，及时解决放线过程中出现的问题。
施工测量放线的流程及方法、步骤和方案(范本样本)
施工测量放线的流程及方法、步骤和方案（范本样本）为了保证本工程项目的平面位置和几何尺寸符合设计图纸要求，并达到合格标准，我公司对平面及高程控制如下：由项目经理组织负责平面坐标及高程传递，项目施工人员负责施工现场平面、道路、广场地形及地形标高测量，项目部技术质量部门负责平面坐标及高程验收。
施工测量程序施工准备→测量作业→自检→合格→报验→合格→进入下步工序。
施工测量组织工作由项目测量人员成立测量小组，以业主（采购人）给定的坐标点和高程控制点进行工程定位、建立坐标控制网。
测量小组根据施工区域分别确定测量任务，项目技术负责人对测量小组全体人员进行详细的图纸交底及方案交底，明确分工。
1、测量原则我公司严格执行测量规范，遵守先整体后局部的工作程序。
先确定平面控制网，以控制网为依据，进行各局部区域的定点放线。
必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
定位工作执行自检、互检合格后再报验，同时坚持测量技术符合的工作制度，控制网用全站仪进行放线，局部用经纬仪放线。
建立施工坐标系，采用直角坐标结合定位。
2、测量的准备工作我公司已全面了解设计意图，认真审核图纸。
测量人员通过对总平面图和设计说明的学习，了解工程总体布局、工程特点及周围环境，掌握景观树、构筑物、道路、给排水管道沟位置及坐标。
测量所用的仪器和钢尺等器具，根据有关规定，应送检测厂家校验，校验合格才可使用。
现场所用仪器：全站仪*台、经纬仪*台、水准仪*台、测量标杆、塔尺*套、50米钢尺*套等。
3、测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求，根据现行测量规范和有关规程进行精度控制。
依据设计大地坐标系基点，用全站仪采用极坐标法进行测设，控制网桩位的选点应通视条件良好、安全、易保护的地方，桩位必须用混凝土保护，并用油漆作好标记。
测量完后报监理，建设单位确认后加以妥善保护。
定位桩的精度符合《工程测量规范》要求。
建筑工程放线测量
建筑工程放线测量随着城市的发展和建筑工程的不断增多，建筑工程测量在工程建设中起着至关重要的作用。
而其中的一项重要任务就是建筑工程放线测量，本文将对建筑工程放线测量的意义、方法以及常见问题进行探讨。
一、建筑工程放线测量的意义建筑工程放线测量是建筑设计的基础，其准确性直接影响到施工的质量和进度。
通过放线测量，可以将设计图纸上的设计要求转化为实际的施工标准，确保施工过程的准确性和规范性。
放线测量还可以帮助工地管理者和施工人员更好地协调和安排工作，避免出现工程偏差和纠纷，并提前发现和解决可能存在的问题，以确保项目能够按时、高质量地完成。
二、建筑工程放线测量的方法1. 全站仪法全站仪是现代化的测量仪器，广泛应用于建筑工程中的放线测量。
使用全站仪可以快速、准确地获取各个控制点的坐标，从而实现建筑物的精确定位和放线。
通过设定放线点和测量点，结合仪器的角度测量和距离测量功能，可以直接获得需要的数据。
2. 光电测距仪法光电测距仪是一种常用的测量仪器，通过测量光的传输时间和反射信号的强度，可以准确测量出点与点之间的距离。
在建筑工程中，可以利用光电测距仪对建筑物的长度、宽度和高度等进行测量，从而实现放线的准确性。
3. 水准仪法水准仪法是一种传统的测量方法，适用于大部分建筑工程中的放线测量。
通过水准仪可以测量出不同点之间的高差，从而确定建筑物的高度和水平位置。
在使用水准仪时，需要注意仪器的放置和校准，以确保测量结果的准确性。
三、建筑工程放线测量的常见问题及解决方法1. 地形复杂问题建筑施工场地的地形复杂性可能会给放线测量带来一定的困难。
此时，可以采用分段放线的方法，分别在不同的区域进行放线测量，并将结果进行综合，确保准确性和一致性。
2. 建筑物变形问题在建筑工程中，由于材料的伸缩、温度的变化等因素，建筑物可能会发生一定的变形。
为解决这个问题，可以采用精确度更高的测量仪器，以及更加频繁的放线测量，及时发现和修正建筑物的变形。
高层建筑测量放线施工方案
高层建筑测量放线施工方案引言高层建筑的测量放线是建设过程中非常关键的一项工作，它直接影响建筑结构的精确度和施工质量。
本文将介绍高层建筑测量放线的施工方案，包括测量方法、放线工具以及施工流程等内容，希望能为相关人员在实际操作中提供一定的参考。
测量方法在高层建筑测量中，常用的方法包括总体测量法和局部测量法。
总体测量法总体测量法是指通过测量建筑物的整体形态和结构，确定各个建筑单元的位置和尺寸。
具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。
2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。
3.垂直控制测量：采用经纬仪等仪器进行垂直控制测量，确定建筑物的垂直位置和标高。
4.模板放线：根据设计图纸，将建筑物的主要构件和控制点放线，确定建筑的整体形态和结构。
局部测量法局部测量法是指将建筑物分为若干个局部单元，分别进行测量。
具体步骤如下：1.初测：在施工前，对建筑地块进行初步的测量，确定建筑物的位置、标高等基本信息。
2.水平控制测量：采用水准仪等仪器进行水平控制测量，确定建筑物的水平位置和标高。
3.局部放线：根据设计图纸，将局部构件和控制点放线，逐步确定建筑物的局部形态和结构。
放线工具在高层建筑测量放线的施工中，常用的放线工具包括测量仪器和辅助工具。
测量仪器测量仪器是进行测量放线的主要工具，常用的测量仪器有：•水平仪：用于进行水平控制测量，确定水平位置和标高。
•经纬仪：用于进行垂直控制测量，确定垂直位置和标高。
•放线仪：用于放线，将设计图纸上的尺寸和位置转化为实际的构件。
•测距仪：用于测量建筑物各个部分的距离和长度。
辅助工具辅助工具主要用于测量过程中的辅助操作，常用的辅助工具有：•量具：用于进行细微测量，如测量角度、直线长度等。
•标尺：用于进行直线长度的测量。
•固定工具：用于固定测量仪器，确保测量的准确性。
•笔记本和铅笔：用于记录和标记测量数据。
高层房建工程定位测量放线施工方案
高层房建工程定位测量放线施工方案本工程地下车库层高5.25米，一层公建层高4.9米；标准层层高3.3米，建筑最高75米，剪力墙结构；建筑物高度大，功能齐全，平面布局合理，需建立一个高精度的测量控制网来满足施工要求。
测量复核测量人员进驻施工现场后，首先向业主索要永久性平面和高程控制基准点或红线点，并立即检核基准点的正确性，联合监理工程师对其进行复测；再依据现场总平面图，建筑结构平面图，以及现场踏勘情况实施控制网的测量。
总平面控制网的建立为了整个施工区的受控，提高施工的质量、进度、精度、便利等各方面的需要，防止原始基准点的丢失、破坏，根据业主提供的原始城市控制点，在整个施工区布设总平面施工控制网，根据整个建筑群体的特点，需要建立服务于全施工区的总的测量平面控制网，将各个施工区的控制点层层受控。
首先，通过业主提供的基准点，引测现场总平面控制网。
由于整个施工现场分5个单体，建筑物的平面尺寸比较大，对整个建筑物的控制利用原始城市控制点无法实现，布设现场总平面控制网对整个建筑物的平面控制有相当重要的作用，既能保证建筑物轴线引入，又能在精度方面保证满足规范要求，从而使整个建筑物受控。
在布设总平面控制网时，根据建筑物的特点，将总平面控制点布设在和建筑物周线平行和垂直的部位，以便在施工过程中将总平面控制点引入建筑物内部，减少了轴线的投测次数，也减少了因轴线的二次投测造成的误差，从而有效地防止了误差的积累。
其次，以业主提供的基准点为导线起始边，并和布设的总平面控制点连成一闭合导线，用苏-光OTS612全站仪将各导线点进行连测，边长误差2mm/Km，然后利用DJ2经纬仪，精度为2”，进行内角测量，测回数不小于3测回；另外在测量时考虑到大气对楼面的上网点间距的影响，选测量时间一般在凌晨6点到上午10点，并保证做到同时间、同观测方法、同操作者、同台仪器进行测量，消除偶然误差对测量精度的影响。
外业采集各控制点角度、边长，进行内业数据分析，通过城市控制点A、B的坐标计算出控制网各导线点的坐标，用误差原理进行分析各导线点的点位误差，在测量规范允许范围内对产生的误差进行评差处理。
建筑工程的定位和放线
建筑工程的定位和放线工程定位放线方法：(1) 进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2) 现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
(3) 工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
(1)测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
定位和测量放线施工方案
定位和测量放线工程施工测量是整个工程施工的先导性工作和基础性工作。
在施工现场建立以项目总工为主的测量施工小组，其中主测人员由2名专业测量人员担当，负责整个建筑工程的定位放线、标高传递、变形观测等施工测量工作，建筑定位放线、标高传递、垂直度控制采用SET4000电脑型全站速测仪，竖向传递采用激光经纬仪，铅垂仪，针对本工程占地面积大的特点，在前置定位采用全站仪。
变形观测、找平采用自动安平水准仪。
（1）平面控制、高程控制1）施测前的准备工作在施工准备阶段，测量人员要严格熟悉图纸，掌握工程建设的规模、要求以及与周边建筑物、构筑物的关系，施工前认真查看和复核由规划单位移交的测量控制点点位、数据，一定要复测坐标及控制点高程，弄清各种关系。
在已有控制点的基础上，要根据设计和施工要求，结合现场具体情况，对标志不足、不稳定，被移动或测量精度不符合要求的按施工测量要求进行补测、加固、移设或重新测定，并制订严密的施工测量方案，确定坐标系统和高程基准，建立施工控制网。
2）建立施工控制网施工控制网是为工程的施工放样而建立的。
遵循“由整体到局部、由高级到低级、先控制后实施”的原则。
通常首先建立施工控制网，由施工控制网放样出建筑物的主轴线，再根据建筑物的几何关系，由主轴线放样出辅助轴线，最后放样出建筑物的细部位置。
采用这样的放样程序，能保证放样的建筑物各元素间的几何关系，保证整个工程和各建筑物的整体性。
按照规划单位提供的建筑红线图和测图控制网中新设置的基线桩、水准点以及重要标志的保护桩，进行三角控制网的复测，并补充加密施工所需要的各种标桩，建立满足施工要求的平面和高程施工测量控制网，并进行平差计算。
3）平面控制根据总体到局部的控制原则，同时根据业主提供的坐标点和施工现场的实际条件，采用角度交汇法和距离交汇法建立平面坐标控制网。
基础垫层浇筑完成后，根据现场平面坐标控制网，用经纬仪定出各轴线的位置。
基础工程完成后，根据场地平面控制网，校测建筑轴线的控制点，将建筑物轮廓和细部轴线精确的弹测到首层平面上，考虑到随着楼层增高地面控制网逐渐失去控制作用，在浇筑施工到底板时，在底板上根据主测轴线测定四个主要柱列纵横两方向轴线点，组成一矩形内控制，在控制点位置上各预埋一块－20*20*5钢板，待一层顶板砼浇筑完成后，弹轴线控制线时，在四块预埋件上弹出对应轴线定位控制线，并在预埋件上打出永久性的轴线控制点，在以上各层施工时，在每层楼板上与该轴线点相对应位置上预留出20*20的预留孔，如图c，在各层施工时，利用激光经纬仪通过预留孔将轴线控制点垂直传递投测到每层。
