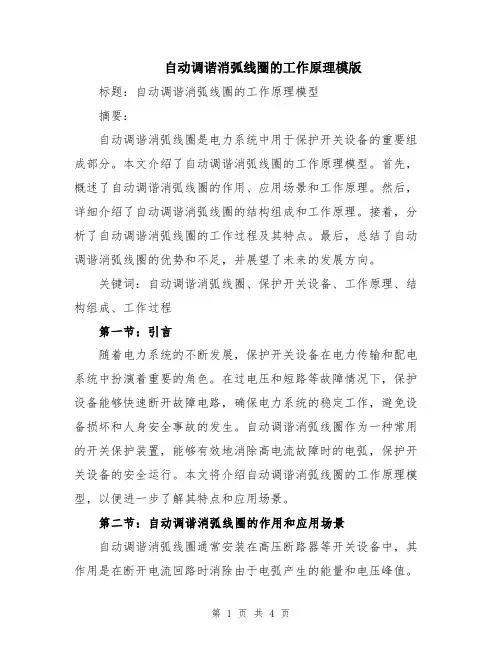

自动调谐消弧线圈的工作原理模版标题：自动调谐消弧线圈的工作原理模型摘要：自动调谐消弧线圈是电力系统中用于保护开关设备的重要组成部分。
本文介绍了自动调谐消弧线圈的工作原理模型。
首先，概述了自动调谐消弧线圈的作用、应用场景和工作原理。
然后，详细介绍了自动调谐消弧线圈的结构组成和工作原理。
接着，分析了自动调谐消弧线圈的工作过程及其特点。
最后，总结了自动调谐消弧线圈的优势和不足，并展望了未来的发展方向。
关键词：自动调谐消弧线圈、保护开关设备、工作原理、结构组成、工作过程第一节：引言随着电力系统的不断发展，保护开关设备在电力传输和配电系统中扮演着重要的角色。
在过电压和短路等故障情况下，保护设备能够快速断开故障电路，确保电力系统的稳定工作，避免设备损坏和人身安全事故的发生。
自动调谐消弧线圈作为一种常用的开关保护装置，能够有效地消除高电流故障时的电弧，保护开关设备的安全运行。
本文将介绍自动调谐消弧线圈的工作原理模型，以便进一步了解其特点和应用场景。
第二节：自动调谐消弧线圈的作用和应用场景自动调谐消弧线圈通常安装在高压断路器等开关设备中，其作用是在断开电流回路时消除由于电弧产生的能量和电压峰值。
自动调谐消弧线圈广泛应用于电力系统的输电、变电和配电等环节，保护开关设备和电力设备的安全运行。
第三节：自动调谐消弧线圈的结构组成自动调谐消弧线圈由铜线圈、电感、电容和调谐电路组成。
铜线圈是自动调谐消弧线圈的主体，通过电感和电容与调谐电路相连。
调谐电路能够根据线圈上的电流和电压信号实时调整电感和电容的参数，从而优化消弧效果。
第四节：自动调谐消弧线圈的工作原理1. 故障检测阶段：自动调谐消弧线圈通过感应电流和电压信号，判断是否存在故障。
当故障发生时，会产生高电流和高电压信号。
2. 调谐过程：自动调谐消弧线圈根据感应到的电流和电压信号，实时调整电感和电容的参数，以实现最佳消弧效果。
3. 故障断开阶段：自动调谐消弧线圈通过消弧控制器控制开关设备断开故障回路。
消弧线圈调节方式优缺点及说明
消弧线圈调节方式优缺点及说明自动跟踪补偿消弧线圈装置可以自动适时的监测跟踪电网运行方式的变化，快速地调节消弧线圈的电感值，以跟踪补偿变化的电容电流，以保证系统发生单相接地故障时能够有效抑制引故障电流引起的谐振过电压及接地弧光的危害。
自动跟踪补偿消弧线圈按改变电感方法的不同，大致可分：调匝式，调容式，调励磁式（偏磁式）等几种常见的调节形式。
一、调匝式1、工作原理：调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。
在电网正常运行时，微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。
正常运行采用过补偿方式，消弧线圈接地回路串接阻尼电阻。
2、优点：电感基本上为线性电抗值稳定，铁芯和线圈结构稳定使用寿命长,无非线性谐波干扰,无噪音,可制作很大容量,结构简单，运行可靠有丰富的运行经验,使用量大。
同时因其属预补偿工作方式，即在系统正常运行时，消弧线圈根据控制器的测量计算以投到最佳档位，当系统发生单相接地故障时，消弧线圈对地产生的补偿电流和系统中的故障电流几乎同时发生，因此补偿到位时间最快。
另外调匝式消弧线圈属于机械性调节，当其调到最佳状态时，档位就已固定不动了，当系统发生单相接地故障时，消弧线圈可以不受任何因素的影响达到最佳的补偿效果。
在所有的调节方式中调匝式消弧线圈在故障发生的一瞬间的补偿稳定性最强，且不受控制部分的影响。
3、缺点：调匝式消弧线圈属于有极调节，补偿时有一定极差电流，但不过可以根据提前设计，将档位细分，使极差电流控制在5A以内，甚至更小（国标要求系统补偿后残流不许大于5A）。
另外预调节方式的工作状态，在系统下常运行时会对系统的脱谐度有一定的影响，但可以配套合理的阻尼电阻装置。
SC-XHDCZ调匝式消弧线圈技术使用说明书
SC-XHDCZ型调匝式消弧线圈自动跟踪补偿成套装置使用说明书保定双成电力科技有限公司目录一、概述 (1)二、产品特点 (1)三、产品型号说明 (2)四、性能指标 (2)五、工作原理 (2)六、装置总体构成 (4)（一）接地变压器 (5)（二）调匝式消弧线圈 (5)（三）微机控制器 (5)（四）阻尼电阻箱 (9)七、接地选线单元 (9)八、并联中电阻 (10)九、控制器操作说明 (11)十、控制器接线 (21)十一、成套装置选型 (23)十二、成套装置安装 (23)十三、订货须知 (25)十四、产品保修 (25)一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
有载开关调匝式自动调谐消弧线圈系统介绍
有载开关调匝式自动调谐消弧线圈系统介绍（ZTJD系列产品）顾精彩一、概述消弧线圈自动调谐技术，我国从九十年代初才起步。
第一台自动调谐式消弧线圈是珠海金洪实业公司生产调铁芯间隙结构，在山东泉台煤矿投入运行。
紧接着就有有载调匝式自动调谐式消弧线圈在邯郸恒山通用电气公司开发成功。
投入电网使用。
后来相继开发了调偏瓷式、调容式、调阻抗式等。
从实际使用情况看，有载调匝式结构的自动调谐式消弧线圈占了90%以上的市场份额，说明这种产品比较成熟，获得了满意的使用效果。
从调谐的方式上不同分两大类：一种为预调试，即在电网正常运行的情况下，就自动跟踪调到最佳的工作点上，等待接地。
当接地时分头是不动的，并加以闭锁，这样保证了准确地补偿，可以做到零秒响应，是一种比较可靠的调谐方式。
另一种是随调式这种调谐方式是正常时远离工作点，接地时快速地调到工作点跟踪时间约30~60ms，它不需要阻尼电阻可以连续调节。
自动调谐的消弧线圈是发展方向，仍需要不断完善和改进。
二、老式消弧线圈系统存在的问题与改进措施1、存在问题[1]手动式消弧线圈不能随着电网参数的变化及时改变其脱谐度，只有在检修时，运行方式有大的变化时才调整一下，所以运行中残流忽大忽小，不能保证在最佳工作点下运行，影响了消弧线圈功能的发挥；[2]老式消弧线圈系统没有人为加大阻尼率的措施，电网的固有阻尼率又比较小，所以脱谐不敢整定得小，从灭弧的角度，脱谐度越小越好，但脱谐小易发生调谐过电压。
规程规定脱谐度不得小于10%，就是防止位移电压过高。
为安全起见都整定在20~30%。
如电网三相不对称比较大时，脱谐度整定得更大。
这样接地时的残流就比较大，消弧线圈对弧光过电压的抑制效果就很差，几乎就不起作用；[3]老式消弧线圈系统内过电压水平比较高。
如弧光过电压、谐振过电压、断线过电压和传递过电压等时有发生，造成停电事故影响安全生产；[4]老式消弧线圈容量系列少，调流范围窄，调节开关分头少，间隔电流大，实际使用中带来不少问题，如新建工程按终期规模选的容量和参数，初期一般都用不上，消弧线圈不能发挥作用。
调匝式自动跟踪补偿消弧系统技术说明书
中心屏 1、KZT-II型控制器
实现对电网单相接地故障的全过程智能化处理。通过实时采集系统中性点电压、电流的幅值和相位，自动跟踪电 网的变化，并测量电网的电容电流；自动识别系统中永久性接地故障并选线跳闸（跳闸延迟时间可调）；自动识别系 统中瞬时性故障的产生和消失，并快速启动和退出消弧线圈的补偿；自动记录接地开始和结束时间、接地线路代码、 接地时系统零序电压及与其对应的电容电流、消弧线圈补偿电感电流、消弧线圈档位等信息，同时控制器还具有录波 功能，可以记录接地开始和接地结束时消弧线圈的电压电流波形。控制系统实时跟踪电网当前零序电容电流，并由此 自动优化有关参数，确保接地残流限制到规定值以下。系统运行信息可通过装置的RS-232口或RS-485口远传，适 应无人值守变电站要求。控制器背面配有USB接口，方便使用U盘存取接地记录和录波数据。 2、跳闸箱及出口端子、压板（选件）
成套装置组成
KD-XHTZ型调匝式自动跟踪补偿消弧线圈成套装置由接地变压器、调匝式消弧线圈、有载开关、阻尼电阻箱和 中心屏五大部分和一些CT、PT等配件组成。 接地变压器
对于35kV、66kV电网，变压器绕组为Y接法，系统有中性点引出，当变压器零序阻抗较低时可不用接地变。对 于6kV、10kV电网，因变压器绕组为Δ接法，需要用接地变压器制造中性点，以便加装消弧线圈。为降低零序阻抗， 接地变压器一般采用Z形接线，并可带适当的二次容量兼作站用变用。同时接地变可适当调整电网的不对称。
由广州智光电气股份有限公司生产的KD-XHTZ型调匝式自动跟踪补偿消弧线圈成套装置可以实现上述的功能。 它采用二次并阻尼电阻和完善二次保护技术，配以先进的单相接地故障检测装置，可实时跟踪电网电容电流，对瞬 时性单相接地故障具有极佳的快速补偿效果而确保能消除，对非瞬时性单相接地故障既能快速（远小于10秒）判断 故障线路并跳闸（可选），又可以按传统消弧线圈接地方式持续运行。由于本套装置采用二次并阻尼电阻技术，避 免了以一次串电阻工作条件恶劣容易烧毁的缺点，所以具有更高安全性可靠性，是一种优良的电网中性点自动补偿 装置。
消弧线圈自动调谐的原理总结
消弧线圈自动调谐的原理一、消弧线圈的工作原理电力系统中中性点接地方式主要分为中性点直接接地和中性点不直接接地或中性点经消弧线圈接地。
中性点不接地系统单相接地时，由于没有形成短路回路，流入接地点的电流是非故障相的电容电流之和，该值不大，且三相线电压不变且对称，不必切除接地相，允许继续运行，因此供电可靠性高，但其它两条完好相对地电压升到线电压，是正常时的 倍，因此绝缘水平要求高，增加绝缘费用，对无线通讯有一定影响。
中性点经消弧线圈接地系统单相接地时，除有中性点不接地系统的优点外，还可以减少接地电流，通过消弧线圈的感性补偿，熄灭接地电弧，但接地点的接地相容性电流为3倍的未接地相电容电流，随着网络的延伸，接地电流增大以致使接地电弧不能自行熄灭而引起弧光接地过电压，甚至发展成系统性事故，对无线通讯影响较大。
该方式具有线路接地故障电流较小和自动消除瞬时性接地故障的优点，在我国10 kV 配电网系统中得到了广泛的应用。
中性点直接接地系统单相接地时，发生单相接地时，其它两完好相对地电压不升高，因此绝缘水平要求低，可降低绝缘费用，但短路电流大，要迅速切除故障部分，对继电保护的要求高，从而供电可靠性差，对无线通讯影响不大。
中性点经消弧线圈接地后的电路图及相量图见图01，发生单相对地短路时短路点的电流∑+=C L D I I I ...。
电感电流补偿电容电流的百分数成为消弧线圈的补偿度，用 表示为，用 表示脱谐度。
当 ， 时，消弧线圈电感电流小于线路的电容电流，称为欠补偿； 当 ， 时，消弧线圈电感电流大于线路的电容电流，称为过补偿； 当 ， 时，消弧线圈电感电流与线路电容电流相互抵消，称为全补偿。
通常采用过补偿5%~10%，脱谐度为-0.05~-0.1。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调至谐振点上。
但是在电网正常运行时，小脱谐度的消弧线圈将产生各种谐振过电压。
如当消弧线圈处于全补偿状态时，电网正常稳态运行情况下其中性点位移电压是未补偿电网的10~25倍，这就是通常所说的串联谐振过电压。
自动调谐消弧线圈的工作原理
管理制度参考范本自动调谐消弧线圈的工作原理aI时'间H 卜/ / 1 / 7自动调谐消弧线圈在供电系统中的应用为适应供电系统的实际需要，20世纪90 年代末，采用我国自行研制ZTJD 型自动跟踪补偿消弧线圈系统，其自动跟踪监测技术达到先进水平，运行证明其效果良好。
ZTJD型自动跟踪补偿消弧线圈系统的构成该系统在总结老式消弧线圈运行经验的基础上，独立开发成功的高新技术产品，由下列几个部分组成。
（1）接地变压器消弧线圈必须通过中性点接入系统，对无中性点的角形结线的电源（如6〜10kV系统）需配置接地变压器，目前有油浸式或干式两种型式，有如下的功能：1）提供有效的中性点，接地变压器的特点是零序阻抗很小，单相接地时，零序电压在接地变上的压降很小，95％的电压加到消弧线圈上，具有相当好的补偿能力，这种变压器高压侧绕组由两段组成，并分别位于不同相的心柱上，如图2所示，铁心柱上的磁势为零，匝数n1=n2。
2）接地变的二次可代站用变使用，节省投资。
3）能调整电网的不对称电压，满足自动调谐的需要。
（2）电动式消弧线圈目前有油浸式或干式两种型式。
调分头开关同样也有两种型式，对油浸式消弧线圈配油浸式有载开关（9〜15档），对干式消弧线圈可配空气式有载开关和真空式有载开关（9〜19档）。
有载开关使用在消弧线圈上，以预调方式工作是很轻松的，几乎在空载状态下切换，因此工作很可靠。
这种消弧线圈的电流调节范围比较宽，一般能达到1：4(如20〜80A)。
消弧线圈的二次线圈增多，不但供测量，而且满足二次阻尼和注入信号的要求。
(3) 微机控制部分ZTJD型接地补偿装置之所以能够达到自动跟踪和自动调谐的目的, 主要靠微机控制器来实现。
主要完成在线检测位移电压、电容电流等参数，根据测量参数分析判断，如需调整，发出指令进行调整，并有显示、报警、远送等功能。
(4) 阻尼电阻及其控制部分调匝式自动调谐消弧线圈系统之所以能够实现在全补偿状态或很小脱谐度下运行，关键是在消弧线圈回路串人大功率的阻尼电阻只，以提高电网的阻尼率使谐振点的位移电压降到15％相电压以下，所以不必担心谐振时会发生调谐过电压，阻尼电阻在电网正常运行时串入，防止串联谐振，当系统发生接地时，快速将其短接以免影响消弧线圈的输出电流。
调匝式、偏磁式、调容式三种调节方式消弧线圈成套装置区别
调匝式、偏磁式、调容式三种调节方式消弧线圈成套装置区别一、三种调节方式消弧线圈成套装置从产品外观构成区别二、三种调节方式消弧线圈成套装置型号区别：调匝式：DT-XHDCZ偏磁式：DT-XHDCP调容式：DT-XHDCR二、三种调节方式消弧线圈成套装置调节方式概述区别（1）调匝式消弧线圈成套装置是将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头以改变电感值，来实现对地电感电流的输出，以实现自动跟踪补偿的目的。
（2）偏磁式消弧线圈成套装置是在消弧线圈内布置一个磁化铁芯段，通过施加直流励磁电流改变铁芯的磁通率，从而实现电感的连续可调。
（3）调容式消弧线圈成套装置是二次调节消弧线圈，消弧线圈本体由主绕组、二次绕组组成。
二次绕组链接电容调节柜。
通过调节二次电容的容量即可控制主绕组的感抗及电容电流的大小。
三、三种调节方式消弧线圈成套装置从构成上对比产品构成对比表四、性能特点上区别（1）调匝式消弧线圈成套装置的补偿调节方式属于预调节，即在发生单相接地前，消弧线圈已根据电网电容电流调至最佳补偿状态，其接地补偿相应时间为可控硅短接阻尼电阻时间，响应速度快，补偿效果佳。
（2）偏磁式消弧线圈成套装置的补偿调节方式是随调节，即在发生单相接地前，消弧线圈实时监测计算电网电流；当出现单相接地故障后，利用施加直流励磁电容，改变铁芯的磁阻，以毫秒级的速度调节电抗值，输出补偿电流。
（3）调容式消弧线圈成套装置的电容器选用BFMJ薄膜自愈型电容，额定工作电压1000V，其内部或外部装有限流线圈，以限制合闸瞬间的浪涌电流。
内部还装有放电电阻。
五、选型时该选择哪种调节方式的消弧线圈成套装置？根据具体项目要求，每套装置部件较多，调节方式、补偿方式都不一样。
在产品选型时，根据业主方技术负责人和设计院的偏好，一般情况推荐调匝式消弧线圈成套装置，毕竟传统、经过了时间的考验、稳定、可靠的产品是电网电气设备运行首要考虑的。
自动调谐消弧线圈原理、现场调试及运行维护管理
第６期（总第１２３期）２００４年１２月山西电力ＳＨＡＮＸＩＥＩ．ＥＣＴＲＩＣＰＯＷＥＲＮＯ．６（Ｓｅｒ．１２３）Ｄｅｃ．２００４自动调谐消弧线圈原理、现场调试及运行维护管理曹明德（太原供电分公司，山西太原０３０００１）摘要：对消弧线圈的自动调谐的必要性和原理进行了阐述，并结合实际就自动调谐消孤线圈现场调试及运行维护管理进行了经验性介绍。
关键词：消弧线圈；自动调谐；现场调试中图分类号：ＴＭ４７５文献标识码：Ｂ文章编号：１６７１—０３２０（２００４）０６—００５０—０２１消弧线圈调节的原理消弧线圈的自动调谐是靠自动装置按电网电容的变化来改变消弧线圈的电感，使单相接地电容电流得到电感电流的有效补偿。
一般是在单相故障发生之前，也即在正常运行状态下预先调节消弧线圈电感，使其与电网对地电容形成串联谐振。
按改变电感方法的不同，消弧线圈可分为四类：一，有分接头可调匝数的；二，可动铁心或可调气隙的；三，有直流偏磁的；四，其他类型的。
我国目前电网中的消弧线圈都是调匝式的。
这种消弧线圈靠改变绕组的线圈匝数来改变电感，电感量和匝数Ｎ的平方成比例，用无载开关调节分接头。
因此其电感不连续可调。
将这种消弧线圈的无载开关换为有载开关即可实现带电调节，加装控制装置后即可实现自动调谐。
消弧线圈调节时应满足以下条件：脱谐度在规定的范围内；电网中性点电压不大于０．１５Ｖ。
电网脱谐度Ｕ可由公式（１）决定：Ｉｃ－ＩＩＪＸＩ，一Ｘｃｕ一１■一百。
消弧线圈对应某一分接头的电抗是已知的，但Ｘ。
、未知。
可以改变一下分接头位置，测出对应分接头Ｔ。
和Ｔ。
位置的中性点电压Ｕ。
和Ｕ啦以及它们之间的角度差ｅ，或者测量弧线圈中电流Ｉ。
和Ｉ。
以及相应的相角差，然后就可以根据已知的电抗和３个测量值计算出电网实际的Ｘａ和ｕ。
测量中性点电压但忽略电网中损耗时，对接头收稿日期：２００４—０７—２８．修回日期：２００４—０９—２８作者简历；曹明德（１９６２一），男．山西太原人，１９８２年毕业于山西电力学校电器专业。
消弧线圈自动调谐的原理总结
这种调节原理很简单，但不能判断电网的补偿状态（过补\欠补无法判断），而且当电网的参数发生变化后，零序电压也随之改变，需多次调节消弧线圈的电感值（从而找到中性点位移电压的最大值），比较零序电压测量值，才能确定调节方向。而且在最佳补偿点附近区域，零序电压的幅值主要由电网的阻尼率决定，调节脱谐度对零序电压幅值的影响很小，自动调节装置有时甚至无法寻踪到最佳补偿点，从而达不到完全补偿电容电流的目的。所以，单纯采用零序电压幅值来调节消弧线圈的方案是不完善的。
(5)实时测量法（进一步调研Uun为系统线电压，U0为带消弧线圈时系统的实时中性点偏移电压）
在中性点位移电压曲线法的基础上，改进而成实时测量法。该算法首先需要用特殊的方法测量出系统不对称电压？，然后每隔一定时间测量一次电网的线电压、中性点位移电压和消弧线圈中的电流等参数，用式XL＝（Uun－U0）／I0计算电网的对地电抗（参见图1）。这样，便可得电网的实时接地电容电流。这一改进方法的优点是可以减少对消弧线圈的操作次数，所得电容电流值也比较准确，跟踪补偿可直接到位。
这种消弧线圈一般可利用原有的人工调匝消弧线圈改造而成即采用有载调节开关改变过消弧线圈电流的幅值和相位变化计算出电网当前方式下的对地电容电流根据预先设定的最小残流值或失谐度由控制器调节有载调压分接头使之调节到所需要的补偿档位在发生接地故障后故障点的残流可以被限制在设定的范围之内
消弧线圈自动调谐的原理
一、消弧线圈的工作原理
（6）变频信号法
当中性点电压较小时，特别是在电缆电网中，不对称度很小的情况下，要测量参数，不仅费时、费力，而且测量结果难以准确。外加变频信号法只需在电压互感器的低压端注入变频电流信号，找出系统谐振频率即可，不需对消弧线圈电感进行试探性调整，不需对消弧线圈的任何参数进行测量，而且把测量回路从高压侧移到低压侧，更加安全方便。
