08G101-11《G101系列图集施工常见问题答疑图解》更改说明
G1011 G101系列图集施工常见问题答疑图解
精品课件
9
2 对于钢筋的弯折锚固，其平直段长度均需 满足相应要求。对于因支座长度限制而造成 无法满足弯折前平直段长度的情况，有些人 认为可以将平直段减短些，弯折段加长些， 总的长度满足锚固长度la或抗震锚固长度lae 就可以了，这种做法是不合适的。
弯折锚固要求弯钩之前必须有一定的平直段 锚固长度，是为了控制锚固钢筋的滑移，使 构件不至于发生较宽的裂缝和较大的变形。
16G101-1第84页
精品课件
7
3）平直段长度≥0.35lab，弯折段长度15d ，要求平直段宜伸至支座尽端；用于梁、 板简支端上部钢筋的锚固。
4）框架顶层中柱顶纵向受力钢筋从梁底算 起 平 直 段 长 度 ≥0.5labe ， 弯 折 段 长 度 12d ，要求竖直段伸至柱顶。
精品课件
8
16G101-1第68页
需避开梁端、柱端箍筋加密区范围，如必须在
该区域连接，则应采用机械连接或焊接。
2 在同一跨度或同一层高内的同一受力钢筋上
宜少设连接接头，不宜设置2个或2个以上接头
。
精品课件
17
4 梁、柱类构件的纵向受力钢筋采用绑扎搭 接时，应采取必要的构造措施，在纵向受力 钢筋搭接长度范围内应配置横向构造钢筋。 （见第1.11条）
精品课件
20
JGJ107-2016《钢筋机械连接技术规程》 4.0.3 位于同一连接区段内的钢筋机械连接
接头的面积百分率应符合下列规定： 2 接头宜避开有抗震设防要求的框架的梁端
、柱端箍筋加密区；当无法避开时，应采用 Ⅱ级接头或I级接头，且接头面积百分率不 应大于50%。
精品课件
21
钢筋机械连接接头工艺检验指标不全。 （检查表2.钢筋及钢筋焊接、机械连接材料
13G101-11_G101系列图集施工常见问题答疑
二、一般构造
2.6、纵向受拉钢筋的绑扎搭接长度如何确定？
纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公
式计算：
非抗震设计时：ll＝ζlla 抗震设计时：lle＝ζllae
式中ll——纵向受拉钢筋的搭接长度； lle——纵向受拉钢筋的抗震搭接长度；
la——纵向受拉钢筋的锚固长度；
比较简便、可靠
利用热熔融金属实现钢筋连接
节省钢筋，接头成本低
焊接接头往往需人工操作，因而连接质量的稳 定性较差
二、一般构造
2.8、纵向受力钢筋采用绑扎搭接时，接头百分率有何要求？不同直径钢筋搭接时
搭接长度及接头百分率如何计算？同一构件中配筋直径不同时，如何判定是否属
于同一搭接区域？
位于同一连接区段内的受拉钢筋搭按按头面积百分率： 1.梁类、板类及墙类构件，不宜大于25%。 2.柱类构件，不宜大于50%。 3.当工程中需要增大受拉钢筋搭接接头面积百分率时，梁类构件不宜大于50%；板类、墙类及 柱类构件，可根据实际情况放宽。
二、一般构造
二、一般构造
二、一般构造
2.7、钢筋连接有何基本要求？各种连接方式的优缺点？
钢筋连接方式主要有绑扎搭接、机械连接和焊接三种，各自的特点见表1.7；设置时应遵循以下原则： 1.接头应尽量设置在受力较小处，应避开结构受力较大的关健部位。抗震设计时避开梁端、柱端箍筋加密 区范围，如必须在该区域连接，则应采用机械连接或焊接。 2.在同一跨度或同一层高内的同一受力钢筋上宜少设连接接头，不宜设置2个或2个以上接头。 3.接头位置宜互相错开，在连接范围内，接头钢筋面积百分率应限制在一定范围内。 4.在钢筋连接区域应采取必要的构造措施，在纵向受力钢筋搭接长度范围内应配置模向构造钢筋或箍筋。 5.轴心受拉及小偏心受拉杆件（如桁架和拱的拉杆）的纵向受力钢筋不得果用绑扎搭接接头。 6.当受拉钢筋的直径d＞25mm及受压钢筋的直径d＞28mm时，不宜采用绑扎搭接接头。 表1.7绑扎搭接、机械连接及烽接的特点
17G101-11-G101系列图集施工常见问题答疑图解-228页
6
2）平直段长度≥0.4labe（0.4lab），弯折 段长度15d，要求平直段应伸至支座尽端；当 锚固钢筋承受充分竖向压力作用时，平直段 长度可适当减小，该种情况是情况1）的特殊 形式，如框架中间层端节点处框架梁上、下 部纵向钢筋的弯折锚固。
3
3.14×3.5d/2+3d-2.5d/2-d=6.25d 钢筋弯折锚固的平直段长度量取方式同上
（投影长度）。
4
5
1.5 16G101系列图集涉及到的钢筋弯折锚 固做法有几种？为什么要求必须保证平直 段长度？
1 纵向受力钢筋的锚固，当不能满足直锚要 求时，可采用在钢筋端部设置90°弯钩的形 式，图集中主要有如下几种：
20
JGJ107-2016《钢筋机械连接技术规程》 4.0.3 位于同一连接区段内的钢筋机械连接
接头的面积百分率应符合下列规定： 2 接头宜避开有抗震设防要求的框架的梁
端、柱端箍筋加密区；当无法避开时，应采 用Ⅱ级接头或I级接头，且接头面积百分率 不应大于50%。
21
钢筋机械连接接头工艺检验指标不全。 （检查表2.钢筋及钢筋焊接、机械连接材料） ——钢筋机械连接接头工艺检验应针对不同
《G101系列图集施工常见问题 答疑图解》（17G101-11）
1
目录
一、一般构造 二、柱和节点构造 三、剪力墙构造 四、梁构造 五、板构造 六、基础构造
2
1 一般构造
1.3 采用光圆钢筋时锚固长度是否已 包括未端180°弯钩长度？
HB300级钢筋末端做180°弯钩时，其锚固 长度是指包括弯钩在内的投影长度；弯钩 的 弯 后 平 直 段 长 度 不 应 小 于 3d ， 弯 弧 内 直 径2.5d，180°弯钩需在锚固长度基础上增 加 长 度 6.25d （ 增 加 长 度 按 钢 筋 中 线 计 算），如图1.3所示。
G101图集问题解释要点

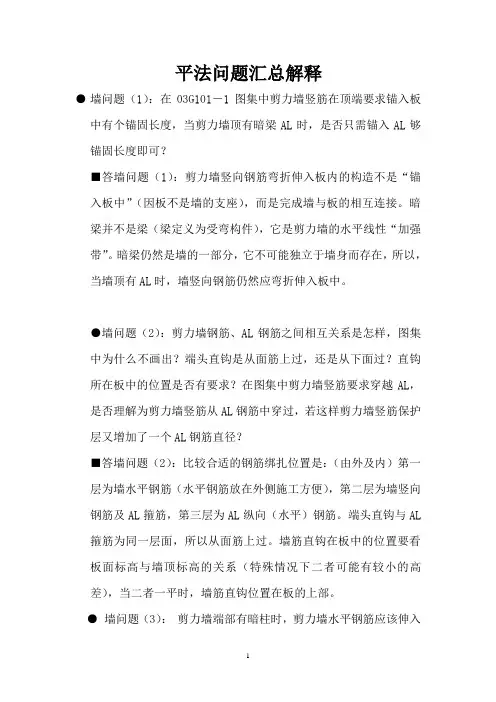

平法问题汇总解释●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL 箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
G101系列图集问题答疑
●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL（暗粱）时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位臵是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位臵是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位臵要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位臵在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位臵稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
_G101系列图集和09G901系列图集的区别
自2008年5月开始到2009年6月为止，编制组在中国建筑标准设计研究院标准设计事业部的统一安排下，历时14个月，完成了08G101-11《G101系列图集施工常见问题答疑图解》（以下简称《答疑》）国家建筑标准图集的编制任务。
回顾《答疑》图集的编制过程，有以下三个问题值得我们思考。
为什么要编制《答疑》图集：国家建筑标准设计《混凝土结构施工图平面整体表示方法制图规则和构造详图》G101-1图集自1996年11月出版发行以来，陆续推出了G101-2（板式楼梯）、G101-3（筏形基础）、G101-4（楼板、屋面板）、G101-6（独立基础、条形基础、桩基承台）、G101-5（箱形基础、地下室结构）系列图集（以下简称《G101系列》）。
《G101系列》图集是政府主管部门批准的国建建筑标准设计图集，在全国范围流通使用。
为了使工程技术人员理解并掌握《G101系列》图集的构造原理及施工方法，中国建筑标准设计研究院开设了热线咨询电话及网络论坛进行答疑。
热线及网络开通后，每天都收到施工单位、建设单位、设计单位、监理单位等用户大量的问题，尤其是现场钢筋操作工人及预算编制人员的提问，既涉及平面表示方法，也涉及到相应的构造要求。
为了帮助大家准确理解《G101系列》图集，保证工程质量，将《G101系列》图集使用中经常遇到的问题进行归纳、总结、提炼，有关技术人员提出了编制《答疑》图集的想法，很快得到各方面的肯定和帮助，顺利通过了立项审查，并获建设部批准。
如何编制《答疑》图集：编制过程中曾对《G101系列》图集广泛使用中反馈的问题进行汇总、整理、分析，归纳了100个左右常见问题。
编制组根据现行国家标准、规范、规程的规定和成熟的习惯做法，就这些提出的问题按问题分析、正确做法两方面采用答疑对照编排方式予以解答，完成了《答疑》图集的送审稿，2008年9月召开了图集的送审图审查会，得到了来自各方面专家和领导的肯定和支持，同时也提出了不少有价值的意见，有利于《答疑》图集的更加完善。
国家建筑标准图集G101全套共12本目录.pdf
国家建筑标准图集G101全套共12本目录
《平法识图和钢筋计算疑惑解析》
《钢筋计算公式钢筋算量基本方法小结》
已发送至你邮箱，请注意查收！
得到满意答案-----------------------采纳也是一种美德
一、03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）
三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面
与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下
室结构)
六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形
基础、桩基承台）
七、08G101-11 G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙)
九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)。
17G101-11 G101系列图集施工常见问题答疑图解 ppt课件
22
JGJ107-2016《钢筋机械连接技术规程》 7.0.2 接头工艺检验应针对不同钢筋生产厂的
钢筋进行，施工过程中更换钢筋生产厂或接 头技术提供单位时，应补充进行工艺检验。 工艺检验应符合下列规定： 1 各种类型和型式接头都应进行工艺检验，检 验项目包括单向拉伸极限抗拉强度和残余变 形；
10
11
注意：框架梁端、柱端允许直线锚固。 剪力墙（包括墙身和边缘构件）墙顶、无梁
楼板的柱顶不允许直线锚固，必须弯锚。
16G101-1第74页：剪 力墙竖向钢筋构造
16G101-1第114页
12
陈青来答复03G101-1图集的问题 ●墙问题（1）：在03G101-1图集中剪力墙竖
筋在顶端要求锚入板中有个锚固长度，当剪 力墙顶有暗梁AL时，是否只需锚入AL够锚固 长度即可？
13
ቤተ መጻሕፍቲ ባይዱ
■答墙问题（1）：剪力墙竖向钢筋弯折伸入 板内的构造不是“锚入板中”（因为板不是 墙的支座），而是完成墙与板的相互连接。 暗梁并不是梁（梁定义为受弯构件），它是 剪力墙的水平线性“加强带”。暗梁仍然是 墙的一部分，它不可能独立于墙身而存在， 所以，当墙顶有AL时，墙竖向钢筋仍然应弯 折伸入板中。
条文说明：加密区范围内尽可能不设置钢筋 接头，如需连接则应采用性能较好的机械连 接和焊接接头。
19
GB50666-2011《混凝土结构工程施工规范》 5.4.1 钢筋接头宜设置在受力较小处；有抗
震设防要求的结构中，梁端、柱端箍筋加密 区范围内不宜设置钢筋接头，且不应进行钢 筋搭接。 条文说明：5.4.1 受力钢筋的连接接头宜设 置在受力较小处。如需在箍筋加密区内设置 接头，应采用性能较好的机械连接和焊接接 头。
钢筋混凝土构件图示方法中钢筋的标注
钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3①203 :表示钢筋的根数①：表示钢筋等级直径符号20 :表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距① 8 @ 200:①：表示钢筋等级直径符号8:表示钢筋直径@ :相等中心距符号200 :相邻钢筋的中心距(< 200mn)各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，贝U不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200⑷，表示箍筋为I级钢筋，直径© 1Q加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100⑷/150(2)，表示箍筋为I级钢筋，直径©8,加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"@"，而是用"―"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数)，在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200⑷，表示箍筋为I级钢筋，直径© 1Q梁的两端各有13个四肢箍，间距为150 ;梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为I级钢筋，直径© 12梁的两端各有18个四肢箍，间距为120 ;梁跨中部分，间距为200，两肢箍。
2.梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
08G101-11《G101系列图集施工常见问题答疑图解》更改说明
第 7 页中表 1.8 纵向受拉钢筋的抗震搭接长度 llE(mm)更改内容如下（注：点击可看大图） ：
