剪力墙低周反复试验设计

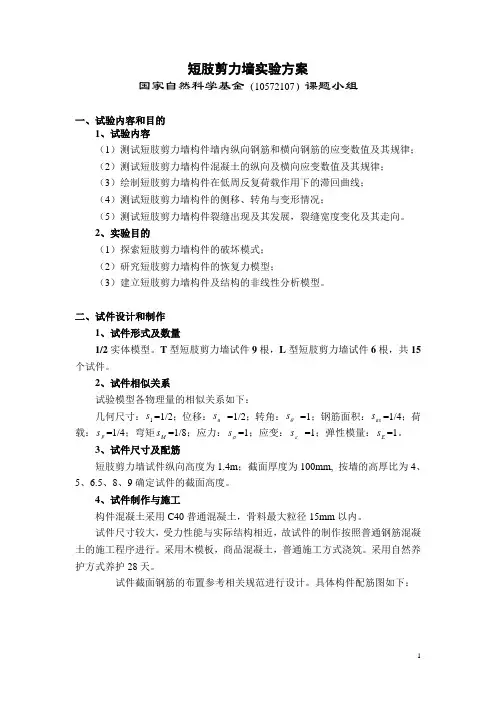

短肢剪力墙实验方案
短肢剪力墙实验方案国家自然科学基金（10572107）课题小组一、试验内容和目的1、试验内容（1）测试短肢剪力墙构件墙内纵向钢筋和横向钢筋的应变数值及其规律； （2）测试短肢剪力墙构件混凝土的纵向及横向应变数值及其规律； （3）绘制短肢剪力墙构件在低周反复荷载作用下的滞回曲线； （4）测试短肢剪力墙构件的侧移、转角与变形情况；（5）测试短肢剪力墙构件裂缝出现及其发展，裂缝宽度变化及其走向。
2、实验目的（1）探索短肢剪力墙构件的破坏模式； （2）研究短肢剪力墙构件的恢复力模型；（3）建立短肢剪力墙构件及结构的非线性分析模型。
二、试件设计和制作1、试件形式及数量1/2实体模型。
T 型短肢剪力墙试件9根，L 型短肢剪力墙试件6根，共15个试件。
2、试件相似关系试验模型各物理量的相似关系如下：几何尺寸：1s =1/2；位移：u s =1/2；转角：θs =1；钢筋面积：as s =1/4；荷载：p s =1/4；弯矩M s =1/8；应力：σs =1；应变：εs =1；弹性模量：E s =1。
3、试件尺寸及配筋短肢剪力墙试件纵向高度为1.4m ；截面厚度为100mm, 按墙的高厚比为4、5、6.5、8、9确定试件的截面高度。
4、试件制作与施工构件混凝土采用C40普通混凝土，骨料最大粒径15mm 以内。
试件尺寸较大，受力性能与实际结构相近，故试件的制作按照普通钢筋混凝土的施工程序进行。
采用木模板，商品混凝土，普通施工方式浇筑。
采用自然养护方式养护28天。
试件截面钢筋的布置参考相关规范进行设计。
具体构件配筋图如下：T型短肢剪力墙各截面配筋图L型短肢剪力墙各截面配筋图三、荷载形式1、竖向荷载在试件顶部，按设计轴压比，一次性均匀施加竖向荷载N(kN)。
2、水平荷载在试件顶部，按等级逐步施加水平荷载，荷载步长为10KN。
初步计算水平破坏荷载P(kN)如下表所示：试件编高厚比轴压比加载方向N(kN) M(kN*m) P(kN)号DT1 4 0.2 腹板399.62 151.13 107.95 DT2 5 0.2 腹板513.64 245.3 175.21 DT3 5 0.3 腹板1027.27 173.02 123.59 DT4 6.5 0.2 腹板684.96 411.62 294.01 DT5 6.5 0.2 翼缘684.96 332.77 237.69 DT6 8 0.2 腹板856.06 622.44 444.60 DT7 8 0.1 腹板428.03 714.93 510.66 DT8 9 0.2 腹板967.61 791.91 565.65 DT9 9 0.1 腹板483.80 908.88 649.20 DL1 5 0.2 腹板513.64 236.41 168.86 DL2 5 0.4 腹板1027.27 164.13 117.24 DL3 6.5 0.2 腹板684.96 419.16 299.40 DL4 6.5 0.1 腹板342.48 480.28 343.06 DL5 8 0.2 腹板856.06 688.80 492.00 DL6 8 0.1 腹板428.03 781.29 558.06四、测点布置与数据采集1、位移测试(1)与墙顶水平加载点附近的墙顶水平位移和1/2墙高处的水平位移，位移测量用位移计量测，位移计布置如下图a所示。
