后张法张拉预应力钢绞线(筋)记录表
预应力筋张拉记录
预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。
2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。
3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。
首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。
4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。
预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。
预应力张拉记录表是记录预应力张拉过程和结果的重要工具。
一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。
它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。
预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。
二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。
2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。
3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。
三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。
2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。
3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。
《桥梁后拉张预应力筋伸长量及回缩量量测方法》
…
} } } }
百码 }l序号｝
监理工程师：
二、预应力筋回缩量（含锚具变形）测量及计算
（一）人工控制张拉的预应力筋回缩量测量。
当张拉至QK、 Smiri 持荷及伸长量测量完成后，回油至初应力， 测量标尺距梁端测量点的距离
LMO
（二）智能系统张拉的预应力筋回缩量测量。
施工前设定智能系统的张拉程序，在千斤顶张拉至。 K' SfTIlfl 持荷及伸长量自动测量完成后，增加一个步骤，即回油至初应力时持 荷，由系统自动测量锚固后的剩余伸长量LM，然后按原步骤完成张
惠州惠大高速公路有限公司文件
惠大工程〔 2013165 号
\
伙刁
转发广东省交通质监站关于印发《桥梁 后张拉预应力筋伸长量及回缩量量测方法 的通知》的通知
惠大疏港高速公路各总监办、各施工合同段项目部： 现将广东省交通质量监督站《关于印发＜桥梁后张拉预应
力筋伸长量及回缩量量测方法＞的通知》（粤交监督 (2013) 398号）（以下简称《通知》）转发给你们。请两总监办督促
式中：L。一张拉至初应力a。的预应力筋伸长量 L1一张拉至相邻级应力
a1(cr1=2a0
）的预应力筋伸长量
LK一张拉至控制应力aK的预应力筋伸长量 LQ一张拉工作段长度内预应力筋的理论伸长量
6.置顶应立蒯电长量玉扭皿量王丘I适塞使长值放岌或吐～应
按智能系统控制张拉．的亚应立筋搜长tu立迭勿i操组一
（二）智能系统控制张拉的预应力筋伸长量测量及计算。 1．千斤顶安装就位后，选一根钢纹线，在工具夹片外约Icm的 位置安装带测量标尺的专用夹具。 2．当张拉至初应力Q。时，系统自动测量并记录预应力筋伸长量 L。。在持荷期间，用钢板尺测量标尺距工具锚垫板端面的距离t0'（见 示意图）。锚垫板端面的测量位置应作记号，后续的内缩量测量均应 对应此点。 3．继续张拉至相邻级应力Q,（。，=2。。），系统自动测量并记 录预应力筋伸长量Ll。在持荷期间，用钢板尺测量标尺距工具锚垫
后张法预应力张拉计算书
后张法预应力张拉计算书后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
1、计算公式（1）预应筋伸长值ΔL的计算按照以下公式：ΔL＝Pp×L Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；（2）《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式Pp＝P×（1－e－（kx＋μθ））kx＋μθP—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，对于圆曲线，为该段的圆心角，如果孔道在竖直面和水平面同时弯曲时，则θ为双向弯曲夹角之矢量和。
设水平角为α，竖直角为β，则θ=Arccos（cosα×cosβ）。
x—从张拉端至计算截面的孔道长度，分段后为每个分段长度。
k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。
注： a、钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。
所以钢绞线在使用前必须进行检测试验，计算时按实测值Ep’进行计算。
b、 k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，波纹管的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等，计算时根据设计图纸确定。
2、划分计算分段2.1 工作长度：工具锚到工作锚之间的长度，Pp＝千斤顶张拉力；2.2 波纹管内长度：计算时要考虑μ、θ，计算一段的起点和终点力。
高速铁路32m后张法简支箱梁预应力施工技术及张拉伸长值探讨
3）预应力筋采用张拉力控制，并以伸长值进行校核。实际伸长值与理论伸长值的差值控制在6﹪以内且两端伸长值之差应控制在10﹪否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。
4）超误差的原因判断和采取的措施
伸长值过大或过小对预应力混凝土结构都是不利的，产生超误差的原因可能有：

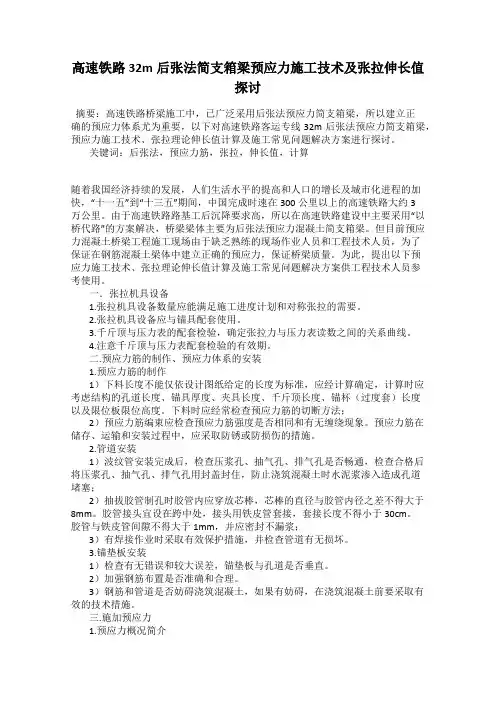

高速铁路32m后张法简支箱梁预应力施工技术及张拉伸长值探讨
摘要：高速铁路桥梁施工中，已广泛采用后张法预应力简支箱梁，所以建立正确的预应力体系尤为重要，以下对高速铁路客运专线32m后张法预应力简支箱梁，预应力施工技术、张拉理论伸长值计算及施工常见问题解决方案进行探讨。
关键词：后张法，预应力筋，张拉，伸长值，计算
n3伸长量计算及各段张拉力锚前控制应力mpa预应力筋面积应力损失锚前张拉力锚前张拉力之差n锚下张拉力1438091400069518119931449595134884788728761814000695362399p1平均张拉力kx1ekxp1末端张拉力1342891000488181506427183000885720008818081336953632p2平均张拉力kx1ekxp2末端张拉力127251000048821080139606427183009963104009482861121017217p3平均张拉力kx1ekxp3末端张拉力中国期刊网wwwqikanchinanet1207827000488079506427183000387960003872081205486291p4平均张拉力kx1ekxp4末端张拉力115644400048822690113406427183008364872008024566110875125p5平均张拉力kx1ekxp5末端张拉力1084146000488923206427183004505216004405235l0对应伸长量l0长度l0对应张拉力n预应力筋面积钢绞线的弹性模量mpa3967014495951260198000l1对应伸长量l1长度l1对应张拉力n预应力筋面积钢绞线的弹性模量mpa98181513428911260198000l2对应伸长量l2长度l2对应张拉力n预应力筋面积钢绞线的弹性模量mpa108210812725101260198000l3对应伸长量l3长度l3对应张拉力n预应力筋面积钢绞线的弹性模量mpa3879512078271260198000l4对应伸长量l4长度l4对应张拉力n预应力筋面积钢绞线的弹性模量mpa105226911564441260198000l5对应伸长量l5长度l5对应张拉力n预应力筋面积钢绞线的弹性模量mpa401923210841461260198000总伸长量15784
箱梁预应力张拉旁站记录
1、钢绞线根数根。
2、张拉前强度min龄期天。
3、张拉过程持荷时间min。
4、实际张拉伸长率N1: N2: N3:。
发现的问题及处理结果
国家高速德上线巨野至单县（鲁皖界）段工程项目
旁站记录
编号：
施工单位
山东路桥有限公司
合同段
一合同段
旁站人
旁站时间
年月日
旁站项目
某桥某墩某箱梁预应力钢绞线张拉
施工过程简述
采用智能张拉设备，后张法两端对称张拉。张拉步骤：0—20%控制应力—40%控制应力—100%控制应力。
旁站工作情况
1、现场人员及交底：技术员：、质检员:、安全员：、试验员:、工人人，（是□否□）对作业人员进行技术交底。
2、智能张拉设备编号：，检验日期(是力、理论伸长量、计算伸长量、千斤顶回规方程输入（是□否□）正确，实际张拉伸长率结果(是□否□)符合要求。
4、张拉持荷时间(是□否□)符合要求，张拉伸长率(是□否□)符合要求。
5、旁站时间开始，结束，共计hmin。
后张法预应力钢绞线张拉施工
后张法预应力钢绞线张拉施工后张法预应力钢绞线张拉施工是指在混凝土结构中，通过在结构内部张拉预应力钢绞线来提高结构承载力的一种施工方法。
本文将介绍后张法预应力钢绞线张拉施工的步骤、注意事项以及在施工过程中的质量控制。
后张法预应力钢绞线张拉施工主要分为以下几个步骤：1、预应力钢绞线的制作和布置。
根据设计要求，将钢绞线切割成一定长度的束或单根，并将其按照设计要求布置在混凝土结构中。
2、锚具的安装。
将锚具安装在混凝土结构的两端，确保锚具与钢绞线紧密连接。
3、张拉设备的选择与安装。
选择合适的千斤顶和压力表，将其安装在混凝土结构的两端，确保其能够承受预应力钢绞线的张拉力。
4、张拉力的计算与调整。
根据设计要求，计算出预应力钢绞线的张拉力，并将其调整到所需值。
5、张拉操作。
在张拉过程中，需要时刻关注压力表的读数，确保钢绞线的张拉力符合设计要求。
同时，还需要对钢绞线的伸长量进行测量，确保其符合设计要求。
6、锚固操作。
在达到设计要求的张拉力后，需要对钢绞线进行锚固，确保其能够保持稳定的预应力。
在后张法预应力钢绞线张拉施工过程中，需要注意以下几点：1、钢绞线的材质和规格必须符合设计要求，同时需要检查其是否受损或存在质量问题。
2、锚具的型号和规格必须与钢绞线相匹配，同时需要检查其是否完好无损。
3、张拉设备的选择需要根据钢绞线的规格和所需张拉力进行选择，同时需要对其进行定期维护和校准。
4、在张拉过程中，需要注意安全问题，如佩戴安全帽、安全带等。
5、在施工过程中，需要做好质量控制，如对钢绞线的切割长度、锚具的安装等进行检查。
后张法预应力钢绞线张拉施工能够显著提高混凝土结构的承载力和抗裂性能，对于保证结构的安全性和稳定性具有重要意义。
在实际施工过程中，需要严格按照设计要求和施工规范进行操作，确保施工质量符合要求。
还需要做好质量管理和安全控制工作，确保施工过程的安全性和稳定性。
预应力钢绞线张拉计算程序预应力钢绞线张拉计算程序：实现精确控制的必备工具在现代化的建筑和工程设计中，预应力钢绞线被广泛用于各种结构中，如桥梁、大跨度建筑、高速公路和电力传输设施等。
浅析预应力混凝土T型结构连续梁桥钢绞线张拉施工技术
浅析预应力混凝土 T型结构连续梁桥钢绞线张拉施工技术摘要：在桥梁工程规模持续升级以及扩大背景下，预应力技术应用更加广泛，充分促进桥梁工程顺利、快速进行。
对此，本文以衡桂高速第九合同段为例，介绍了预应力砼T型梁桥钢筋张拉施工技术要点，同时提出几点注意事项，为相关人员或单位在做同类型工程时作参考。
关键词：预应力砼；T型连续梁桥；预应力筋张拉施工前言：当下工程建设中，预应力砼具有广泛应用，预应力砼结构受力性能好、整体性好抗震能力强、变形小、伸缩缝少等优点。
预应力桥梁建设时，因为施工方法、人员、管理水平以及材料设备等方面因素，对预应力桥梁的质量均有一定的影响，作为施工单位应从源头抓起，在材料设备、工艺方法、管理等方面入手，切实提高工程质量。
1 工程概况衡桂高速第九合同段(K58+000-K66+300)包含两座大桥，寿福寺大桥、柏树园大桥两座大桥涵盖182片预制T梁，主梁由预制预应力砼T梁和8cm厚砼面板组成，预制预应力混凝土梁采用标准化梁长预制。
T梁中心线梁高200cm，T梁翼缘设置横坡，预制边梁宽205cm，中梁宽170cm，边跨预制T梁预制T梁梁长2937cm，中跨预制T梁梁长2890cm,梁与梁之间有65cm宽湿接缝，桥梁横断面由14片梁组成，共计T梁182片。
边梁以及中梁钢绞线各设置3束钢绞线分别为N1,N2,N3。
连续端设置4束负弯矩钢绞线N4,钢绞线采用Φs15.2mm，抗拉强度标准值fpk =1860MPa，张拉控制应力σcon=0.75fpk。
2 钢绞线张拉施工技术要点2.1布置预制场根据本工程施工特点和总体施工规划，预制场选定在K64+775—K64+995主线区成型后的挖方路基上，长度为150m，宽度为33.5m，面积为5025㎡。
预制场内设置制梁区、存梁区、钢筋存放区、钢绞线存放区、钢筋制作区、制作存放区、办公室以及生活区。
T梁台座经地基处理、基础浇筑、预埋件施工、台座浇筑等过程完成施工。
预应力双端张拉(后张法)记录表(负弯矩)(QLB13 JTG_T F50-2011)
张拉力(100%) 回缩 滑、
量 断丝 (mm) 情况
张拉 断面
自检意见
监理意见 施工员: 桥梁工程师: 质检工程师: 监理工程师:
原 表号
始 记
册号
录 页码
序号
张拉气时砼强度
张拉日期
张拉时气温 理论上拱
油表
(MPa) 油/顶表号
读数
MPa 油/顶表号
度 初应力(
初应力(
钢束 编号
记录 项目
初应力 初应力 张拉力
%
% 100%
锚固
伸长量读 数mm
(℃)
实测上拱
钢绞线切割方
工伸(%%m作长))m端量)度伸(m长m量张(张() 拉拉(总长m力力伸量m)
法 %)
%) 理论 伸长量 (mm)
QLB13
项目名称 合同段
预应力双端张拉(后张法)记录表(负弯矩)
JTG/T F50-2011 公路桥涵施工技术规范
编号： ____________________
施工单位 监理单位
施工日期
单位工程
检验单位
检测日期
分部工程
工程部位
分项工程 千斤顶编
号 构件名称
油表编号 构件编号
桩号范围
浇筑日期 张拉时天
后张法预应力钢绞线张拉施工
后张法预应力钢绞线张拉施工一、引言后张法预应力钢绞线张拉施工是一种先进的预应力技术，广泛应用于各种土木工程中，尤其在桥梁、高速公路、地铁等大型基础设施的建设中。
这种技术的优点在于它可以增加结构的承载能力，减少结构变形，提高结构的耐久性。
本文将详细介绍后张法预应力钢绞线张拉施工的工艺流程、设备选择、质量控制等方面的内容。
二、后张法预应力钢绞线张拉施工工艺流程后张法预应力钢绞线张拉施工的工艺流程主要包括以下几个步骤：1、准备阶段：在此阶段，需要准备各种施工设备和材料，如钢绞线、锚具、夹具、高压油泵等。
同时，还需要对施工场地进行清理和整平，确保施工顺利进行。
2、安装阶段：根据设计要求，将钢绞线按照一定的顺序和方式安装在锚具上。
这个过程中需要注意锚具的位置和角度，确保其与钢绞线垂直并对中。
3、张拉阶段：通过高压油泵对钢绞线进行张拉，根据设计要求，控制张拉力和伸长量，确保钢绞线受力均匀，达到设计要求。
4、固定阶段：在钢绞线张拉完成后，使用锚具将其固定在混凝土结构中，确保钢绞线的位置稳定。
5、封锚阶段：在固定完成后，对锚具进行封锚处理，防止锈蚀和外力破坏。
三、后张法预应力钢绞线张拉施工设备选择在后张法预应力钢绞线张拉施工中，设备选择是关键环节之一。
主要设备包括高压油泵、千斤顶、锚具、夹具等。
其中，高压油泵和千斤顶是用于提供张拉力的设备，锚具和夹具则是用于固定和连接钢绞线和混凝土结构的装置。
在选择设备时，需要根据工程实际情况和设计要求进行选择，确保设备的性能和质量满足施工要求。
四、后张法预应力钢绞线张拉施工质量控制后张法预应力钢绞线张拉施工的质量控制是保证结构安全和稳定的关键环节之一。
主要包括以下几个方面：1、材料质量控制：对进场的钢绞线、锚具、夹具等材料进行严格的质量检查，确保其质量和规格符合设计要求。
2、设备检查：在施工前对高压油泵、千斤顶等设备进行检查和调试，确保其性能正常。
3、张拉控制：在张拉过程中，控制张拉力和伸长量，确保钢绞线受力均匀，达到设计要求。
后张法预应力张拉计算书最终
成贵铁路CGZQSG-4标段犍为制梁场后张法预应力张拉计算书编制：复核：审核：目录1、计算公式 (2)2、划分计算分段 (3)3、计算钢绞线理论伸长量 (3)4、伸长量的测量 (4)后张法预应力张拉计算书后张法预应力钢绞线在张拉过程中，主要受到以下两方面的因素影响：一是管道弯曲影响引起的摩擦力，二是管道偏差影响引起的摩擦力；两项因素导致钢绞线张拉时，锚下控制应力沿着管壁向跨中逐渐减小，因而每一段的钢绞线的伸长值也是不相同的。
1、计算公式1.1预应筋伸长值ΔL的计算按照以下公式：（1）ΔL＝ Pp×L /Ap×EpΔL—各分段预应力筋的理论伸长值（mm）；Pp—各分段预应力筋的平均张拉力（N）；L—预应力筋的分段长度（mm）；Ap—预应力筋的截面面积（mm2）；Ep—预应力筋的弹性模量（Mpa）；1.2《公路桥梁施工技术规范》(JTJ 041-2000)附录G－8中规定了Pp的计算公式（2）P—预应力筋张拉端的张拉力，将钢绞线分段计算后，为每分段的起点张拉力，即为前段的终点张拉力（N）；θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，对于圆曲线，为该段的圆心角，如果孔道在竖直面和水平面同时弯曲时，则θ为双向弯曲夹角之矢量和。
设水平角为α，竖直角为β，则θ=Arccos（cosα×cosβ）。
x—从张拉端至计算截面的孔道长度，分段后为每个分段长度。
k—孔道每束局部偏差对摩擦的影响系数（1/m），管道内全长均应考虑该影响；μ—预应力筋与孔道壁之间的磨擦系数，只在管道弯曲部分考虑该系数的影响。
注： a、钢绞线的弹性模量Ep是决定计算值的重要因素，它的取值是否正确，对计算预应力筋伸长值的影响较大。
所以钢绞线在使用前必须进行检测试验，计算时按实测值Ep’进行计算。
b、 k和μ是后张法钢绞线伸长量计算中的两个重要的参数，其大小取决于多方面的因素：管道的成型方式、预应力筋的类型、表面特征是光滑的还是有波纹的、表面是否有锈斑，橡胶抽拔棒的布设是否正确，弯道位置及角度是否正确，成型管道内是否漏浆等，计算时根据设计图纸确定。
预应力张拉(后张法)原始记录表
***高速公路建设项目
预应力张拉（后张法）原始记录表
承包单位：***有限公司合同段：
监理单位：***监理有限公司本表编号：
检查：复核：
注：1 、此表为钢绞线、钢筋等预应力筋后张法通用记录表，应根据实际施工工艺对相关栏目进行填写。
“ 预应力筋弹性模量”预应力筋实际的弹性模量（可经试验测得或出厂牌号上取得）；2、“理论伸长量”是指根据实际弹性模量计算的构件两端工具锚内侧之间，从零应力至终应力的张拉束理论延伸量值；；3、张拉过程中可根据实际的张拉过程对表格进行调整；4、初测上拱度为张拉完后的上拱度测值，复测上拱度为张拉后三天的上拱度测值。
(整理)预应力钢绞线后张法施工技术
预应力钢绞线后张法施工技术一、预制场地选择 (3)1、预制场位置 (3)2、预制场的面积 (3)3、预制场的布置 (3)二、钢绞线的技术标准 (3)1、技术要求 (3)2、钢绞线的验收与检测 (4)三、锚具、夹具和连接器要求 (5)1、锚固能力 (5)2、分级张拉 (5)3、自锚能力 (6)4、锚具性能 (6)5、进场验收规定 (6)四、锚具与千斤的配套选择 (7)1、DM型锚具 (7)4、QM型锚具 (8)5、OVM型锚具 (8)6、YM型锚具 (8)7、XYM型锚具 (9)8、TM型锚具 (9)9、STM型锚具 (9)10、BUPC无粘结预应力筋张拉锚固体系 (9)五、后张法预应力梁张拉前的准备工作 (10)1、管道摩阻力和锚口损失 (10)2、千斤顶配套校验 (10)3、单质材料试验 (10)4、锚具检查 (10)5、钢绞线（钢丝束）理论伸长值的计算 (10)6、管道清理 (11)7、锚固率试验 (11)8、张拉工艺审查 (11)六、梁后张法的张拉 (11)1、张拉前对梁砼强度的检验 (11)2、穿束前后的检查 (11)3、张拉顺序 (12)4、张拉方式 (12)5、张拉程序 (12)七、后张法预应力梁张拉现场施工原始记录 (12)后张法预应力梁张拉现场施工原始记录表 (13)八、OVM锚具张拉注意事顶 (14)1、工具夹片锚和工作锚夹片 (14)2、锚固回油 (14)3、限位板 (14)4、曲线管道张拉 (14)5、锚具、千斤顶安装 (14)6、钢绞线切割 (15)7、OVM锚特点 (15)8、管道压浆 (15)9、张拉人员条件 (15)10、滑丝、断丝 (15)九、YCW型千斤顶使用时注意事项 (16)十、后张法张拉孔道压浆 (17)后张预应力筋制作安装允许偏差 (18)预应力孔道压浆现场施工原始记录 (19)钢绞线检验报告 (20)锚具、夹片硬检验报告 (21)一、预制场地选择1、预制场位置地理与地形条件；雨季与洪水期是否影响；冻胀的影响；运输、安装方法，达到预制、运输、安装方便，安全。
张拉旁站记录-后张法(智能)
杭甬高速连接线（南段）工程旁站监理记录施工单位：浙江登峰交通集团有限公司施工合同号: 三必须在本记录上签字。
填写说明一、为了使用方便，预应力张拉记录不同施工情况使用不同填写说明，分别为：智能张拉、非智能张拉，本说明适用于智能张拉的后张法工艺。
二、天气：上面一行填写“晴、多云、阴、雨、雪”等。
三、工序/部位（或桩号）：现浇箱梁可填写为：桥名—第*联现浇箱梁—第*节段（若有的话）；预制小箱梁及空心板可填写为: 桥名-第*孔—第*号板（或第*、*、*、*板）；其它预应力构件可填写为：桥名—结构构件标号四、质检员、专职安全员、试验人员必须由本人签名。
五、主要原材料检验情况：采用预应力筋为钢绞线束的，主要材料可为“钢绞线、锚具夹具”，如果现浇箱梁分阶段浇筑，分阶段张拉，应填写“钢绞线、锚具夹具及连接器”；采用的预应力筋为钢丝束的，主要材料可为“钢丝、锚具”；采用的预应力筋为螺纹钢筋的，主要材料可为“螺纹钢筋、螺母锚具”；六、监理抽检数据记录：不同型号的智能张拉设备所打印的张拉原始记录表格式会有所不同，因此在应用时可根据实际情况可做一定调整，并在其表格的基础上加上“设计伸长值”与“伸长量偏差”栏。
本填表说明后面附有一份张拉原始记录表，作参考阅览。
张拉作业所涉及的初应力的确定，可参考《公路桥涵施工技术规范》7.6.3第5条的条文说明。
七、施工过程简述：采用夹片式锚具的预应力钢束张拉的施工过程简述可填写如下：张拉前经检查：锚下砼密实，梁体砼强度与弹性模量满足张拉所需要求；张拉设备性能正常、标定有效；锚垫板孔道端部的波纹管、水泥浆等杂质已按要求清理；锚具安装正确，限位板与千斤顶、锚夹具匹配。
张拉作业首先安装张拉设备，安装后限位板、千斤顶、工具锚、夹片等就位准确，且相互间对准良好；然后启动张拉智能平台系统，按设计文件规定明确的顺序，分批、分阶段、对称地进行张拉；每根（束）钢绞线的张拉程序为：0→初应力→2倍初应力→δcon（持荷5分钟锚固），钢绞线锚固时，张拉控制应力处于稳定状态，同时在初应力、2倍初应力、张拉控制应力等各阶段，智能张拉平台系统量测相应的伸长值，计算实际伸长值，并与设计理论伸长值进行对比，在锚固后及时量测钢绞线的内缩值。
预应力张拉检测记录表(后张法分次张拉)
油表读数
伸长值L1（mm）
第一次张拉
第一次
张拉力
油表读数
伸长值L2（mm）
第二次
张拉
张拉至第一次张拉力
油表读数
伸长值L3（mm）
第二次张拉
油表读数
伸长值L4（mm）
第三次张拉
张拉至第二次张拉力
油表读数
张拉或放张后梁板起拱值(mm)
测量人：
伸长值L5（mm）
第三次张拉
