Proe培训教材电子教案第3章
PeoE教案
第 1章 Pro/ENGINEER Wildfire 4.0简介著名的三维建模软件Pro/ENGINEER是美国PTC（参数技术）公司的大作。
自1988年Pro/ENGINEER问世以来，该软件不断发展和完善，目前已是世界上最为普及的CAD/CAM/CAE软件之一，基本上成为三维CAD的一个标准平台。
Pro/ENGINEER广泛应用于电子、机械、模具、工业设计、汽车、航空航天、家电、玩具等行业，是一个全方位的3D产品开发软件。
它集零件设计、产品装配、模具开发、NC加工、钣金件设计、铸造件设计、造型设计、逆向工程、自动测量、机构模拟、压力分析、产品数据管理等功能于一体。
该软件版本主要经历了2000、2000i、2001、Wildfire 版本升级过程。
从2001版本发展到Wildfire版本，Pro/ENGINEER 的界面风格和易用性发生了很大变化，特别是以直观的可交互的特征操控面板替代以往版本的菜单流风格，不仅便于用户快速掌握此软件的使用，也大大提高了设计人员的操作效率。
最新Pro/ENGINEER Wildfire 4.0版本在功能加强和软件的易用性上作了进一步的改进。
一、Pro/ENGINEER Wildfire 4.0的功能与特点如下：1、完整的3D建模功能，使用户能提高产品质量和缩短新产品开发周期。
2、通过自动生成相关的模具设计、装配指令和机床代码，可有效提高生产效率，降低技术人员劳动强度，避免人为差错的出现。
3、能够仿真和分析虚拟样机，从而改进产品性能和优化产品设计。
4、能够在所有适当的团队成员之间完美地共享数字化产品数据，避免重复劳动。
5、与各种CAD工具（包括相关数据交换）和业界标准数据格式兼容，生成模型文件的通用性高，便于相关技术人员的技术交流与合作。
二、Pro/ENGINEER Wildfire 4.0的功能1加快装配速度2加快工程图速度3 加快草绘速度4 加快钣金件创建速度5 加快CAM速度的速度提高3倍之多。

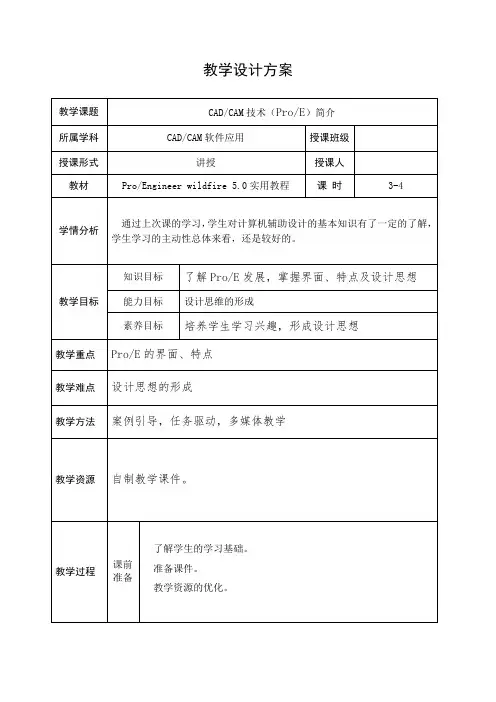

proe电子教案(3-4学时)
教学设计方案
Pro/E创建的模型以尺寸数值作为设计依据。
特征之间的相关性使得模型成为参数化模型。
因此，如果修改某特征，而此修改又直接影响其他相关（从属）特征，则Pro/E会动态修改那些相关特征。
此参数化功能可保持零件的完整性，并可保持设计意图。
尺寸驱动理论。
绘图时设计者可以暂时舍弃大多数繁琐的设计限制，只需抓住图形的某些典型特征绘出图形，然后通过向图形添加适当的约束条件规范其形状，最后修改图形的尺寸数值，经过系统再生后即可获得理想的图形，这就是“尺寸驱动”理论。
四、Pro/E Wildfire 5.0界面简介
课堂小结
（1）Pro/E软件核心设计思想主要包括：设计意图、实体建模、基于特征建模、参数化设计、父子关系、单一数据库和相关性。
（2）Pro/E的界面主要由标题栏、菜单栏、上工具箱、右工具箱、资源导航区、浏览器、系统信息栏、系统状态栏、筛选器和操控板等部分组成。
布置作业
（1）Pro/E Wildfire 5.0 软件的核心设计思想是什么？（2）Pro/E Wildfire 5.0 软件界面主要包括哪些部分？。
proe培训教材-文档资料81页
新建零件,插入前面保存 的igs格式文件完成即可
Proe工程图中“与对象相关”的应用
出工程图的时候在“编辑”/“组”/“与对象相关” 这个命令可以将独立的图元（如粗糙度、注释等）与特定的对象关联起
来，实现和对象一起移动。 方法：
工程图中心线放缩
可实现中心线4个端点同时放缩 方法：点选中心线符号，将鼠标移动到中心位置再按左键不放并向
说明
缺省装配
新建零件
新建组件
保存视图状态 在组件中新建零件 在组件中新建组件
装配元件 拭除不显示内容
关闭窗口 编辑
~~~~~~~~~~
软管弹簧套画法
1.打开软管的管道文件 2.通过管道上的一些特征在中心线上做基准点 3.插入样条曲线,经过点的 4.用插入的曲线做“可变剖面扫描”曲面类型的 5.在扫描剖面中做一从起点向外直线,并标上直线的角度和直线的
方法:进入倒角命令,选择需要的倒角.相同值的需要按住ctrl键,放开 ctrl后再选择不同值的倒角! 倒圆角也是一样的方法
倒角技巧
一次倒角命令就 可以做多个不同 值的倒角,倒圆 角方法也是一样
点击倒角命令按 住ctrl选择这两 个相同值的倒角
松开ctrl选择下一 个值倒角,再按ctrl 选择和它相同值
按键
F2
旋转实体
F11
约束
sa
F3
倒圆角
F12
完成草绘
sd
F4
倒角
cc
F5
草绘直线
cd
F6
草绘矩形
cf
F7
草绘圆
cx
F8
动态修剪图元
dd
F9
草绘标尺寸
ll
Proe培训教材电子教案第3章
（c）
（d）
（b）
Proe培训教材电子教案第3章
点：在该按钮对应的面板（图（b））中设定样条线控制 点的坐标值，可使用绝对坐标（选中草绘原点）或相对坐 标（选中局部坐标系）。 拟合：在该按钮对应的面板（图（c））中设定样条线控 制点的疏密及样条线的平滑。 文件：在该按钮对应的面板（图（d））中，可以从文件 读入样条线或将当前的样条线保存。 ：在样条线上创建可控制的外多边形，通过调整外多 边形的形状调整样条曲线的形状。 ：用样条线的内插点修改样条线。
Proe培训教材电子教案第3章
3.1.3 草绘命令工具栏
• 草绘命令工具栏位于屏幕右侧，该栏中将绘制 草图的各种绘制命令、尺寸标注、尺寸修改、 几何约束、图元镜像等命令以图标按钮的形式 给出，与之对应的草绘命令也可在菜单〖草绘 〗的下拉菜单中找到。
• 现将草绘命令工具栏中各命令按钮的功能说明 如下：
Proe培训教材电子教案第3章
中心点方式绘制圆弧的步骤如下： 单击草绘工具栏中的按钮 。 在绘图区单击一点作为圆弧的中心点，然 后指定弧的起点与终点即可完成圆弧的绘制 三切点方式绘制圆弧的步骤如下： 单击草绘工具栏中的按钮 。 在绘图区分别选中三个参考图元即可绘制与 其相切的圆弧。
Proe培训教材电子教案第3章
Proe培训教材电子教案第3章
绘制文字的操作步骤如下： 单击草绘命令工具栏中的按钮 ，以创建文字图形。 在绘图区绘制一段直线，线的长度代表文字的高度，线的 角度代表文字的方向。完成定义后，出现〖文本〗对话框。 在对话框的〖文本行〗栏输入显示的文字；在〖字体〗栏 选择字型，设置文本字符串的定位点；在〖长宽比〗栏设置 文字的长宽比例；在〖斜角〗栏设置文字的倾斜角度，若选 择“沿曲线放置”选项，可使文字沿着选定的曲线方向排列 。 完成以上设置，单击【确定】按钮，完成2D文字图形的绘 制。
《ProENGINEERWildfire40工程零件设计实战教程》电子教案第3章.pptx
上一页 返回
3.3 扫描特征
扫描特征是通过草绘或选取的轨迹，然后沿该轨迹草绘剖 面来创建的，如图3.5所示。在Wildfire 4.0版本中扫描特征的 变化不大，各个创建的选项仍然独立在不同的命令菜单中， 在选择上仍然使用了老版本的“菜单管理器”的形式。
混合特征是将各个剖面作为控制面，各个控制面之间连接 所封闭的空间即构成混合特征。相对拉伸特征和旋转特征， 在Wildfire 4.0版本中混合特征的变化不大，各个创建的选项 仍然独立在不同的命令菜单中，在选择上仍然使用了老版本 的“菜单管理器”的形式。
进入实体零件建立模式后，创建混合实体特征的步骤如下: (1)在主菜单中选择“插入→混合→伸出项”命令。 (2)设定混合选项。 (3)至少绘制两个截面。
穿透:拉伸剖面与所有曲面相交
穿至:拉伸剖面直到与选定的曲面相交
到选定的:将剖面拉伸至选定的点、曲线、平面或曲面
上一页 下一页 返回
3.1 拉伸特征
Hale Waihona Puke .操作按钮切换拉伸特征的方向
暂停，使用后可以访问其他工具
特征预览
完成建立特征
取消特征建立
上一页 返回
3.2 旋转特征
旋转特征就是让一个剖面沿着旋转轴旋转，剖面所扫过的 体积就构成了旋转特征，如图3.3所示。在创建旋转特征时， 需要指定的特征参数包括剖面所在的草绘平面、剖面形状、 旋转中心线、旋转方向和旋转角度。
上一页 下一页 返回
3.1 拉伸特征
操控面板中各命令按钮及其含义如下:
1.特征类型按钮
建立的特征为实体
建立的特征为曲面
切剪材料
proe教案
第一章实体特征的简介教学课题： 1.1、PRO/ENGINEER的简介1.2 绘制草图教学目的：通过本节的学习，了解PRO/ENGINEER 软件的一些常规工作界面及草绘图形中各命令的具体意义。
教学重点：草图的绘制教学内容：一、PRO/ENGINEER工作界面的介绍1.标题栏：菜单栏、标准工具栏菜单栏（下拉菜单栏）位于画图的最上方，包含有多种类型的命令如：文件、编辑、视图、插入、分析、信息、应用程序、工具、窗口、帮助等。
标准工具栏位于下拉菜单栏的下方，将下拉菜单中常用的功能以小图标显示出来。
2.导航栏（浏览栏）或硬盘的文件夹用以显示零件的模型树零件的图层，以各个文件夹中的文件、个人常用的文件夹等。
3.零件显示区为PRO/ENGINEER的主画面，用以显示零件的三维几何形状4.特征图标区主画面的右侧有数个常用的特征的小图标，用以进行特征的创建。
5.仪表板（特征控制区）在创建特征时，特征的各种信息，各个选项及其图标会显示在主要画面左下方的仪表板中。
6.信息窗口当在进行零件设计时，在仪表板的下方会提示用户下步的操作步骤是什么，或要求用户输入必要的数据，并回馈命令执行的结果等信息。
二、二维草图一、绘图的基本命令的意义1、图元指截面几何的任何元素，包括直线、圆弧、样条线、点等2、参照图元指创建特征截面或轨迹时，所参照的图元3、尺寸图元之间关系的量度4、约束定义图元几何或图元关系的条件，约束定义的其约束符号会出现在被约束的图元旁边。
5、参数草绘是的辅助元素6、关系关联尺寸和/或参数的等式7、“弱”尺寸和“强”约束是指软件系统不能自动删除的尺寸和约束，在同户增加尺寸时，系统可以在没有任何确认的情况下自动删除多余的“弱”尺寸或“弱”约束，“弱”尺寸和“弱”约束显示为灰色。
8、“强”尺寸和“弱”约束是指软件系统不能自动删除的尺寸和约束，由用户创建的尺寸和约束总是“强”尺寸和“强”约束，如果几个“强”尺寸或“强”约束发生冲突，则系统会要求删除其中一个，“强”尺寸和“强”约束显示为较深的颜色。
ProE模具设计篇教案
ProE模具设计篇教案第一章：ProE模具设计基础1.1 教学目标了解ProE模具设计的基本概念和流程熟悉ProE软件的操作界面和基本功能1.2 教学内容ProE模具设计简介ProE软件安装与启动ProE操作界面及基本功能介绍模具设计的基本流程1.3 教学方法讲授与演示相结合学生实际操作练习1.4 教学资源ProE软件安装包操作界面及功能介绍PPT练习文件第二章：ProE模具设计参数设置2.1 教学目标学习设置模具设计的相关参数，包括模架、模具组件、材料等2.2 教学内容模具设计参数概述设置模架参数设置模具组件参数设置材料参数2.3 教学方法讲授与演示相结合学生实际操作练习2.4 教学资源ProE软件操作界面及功能介绍PPT练习文件第三章：ProE模具设计工具与应用3.1 教学目标学习使用ProE模具设计工具，包括分模、开粗、精修等3.2 教学内容模具设计工具概述分模工具的使用开粗工具的使用精修工具的使用3.3 教学方法讲授与演示相结合学生实际操作练习3.4 教学资源ProE软件操作界面及功能介绍PPT练习文件第四章：ProE模具设计实例4.1 教学目标学习通过实际案例，掌握ProE模具设计的方法和技巧4.2 教学内容实例一：简单的模具设计实例二：复杂模具设计实例三：多腔模具设计4.3 教学方法讲授与演示相结合学生实际操作练习4.4 教学资源ProE软件操作界面及功能介绍PPT练习文件第五章：ProE模具设计高级应用5.1 教学目标学习ProE模具设计的高级应用，包括模流分析、模具模拟等5.2 教学内容高级应用概述模流分析的应用模具模拟的应用5.3 教学方法讲授与演示相结合学生实际操作练习5.4 教学资源ProE软件操作界面及功能介绍PPT练习文件第六章：ProE模具设计中的曲面处理6.1 教学目标掌握ProE中曲面的创建、编辑和优化方法。
学习如何使用曲面功能解决模具设计中的常见问题。
6.2 教学内容曲面创建工具介绍（如：拉伸、旋转、扫描等）。
ProE 4.0基础教程(1-6章)
精NEER Wildfire 4.0的用户界面 • 文件操作 • 视图操作 • 设置工作环境 • 鼠标的操作
精选ppt
2.1 Pro/ENGINEER Wildfire 4.0的用户界面
• 1. 标题栏 标题栏位于用户界面的最上面，显示当前正在运
行程序的程序名及文件名等信息。 • 2. 菜单栏
精选ppt
Pro/ENGINEER的发展历程
Pro/ENGINEER是世界上最成功的CAD/CAM软 件之一。PTC公司于1985年成立于波士顿，1988 年发布了Pro/ENGINEER软件的第一个版本，现 在已经发展成为全球CAD/CAM/CAE/PDM领域最 具代表性的著名软件公司，其软件产品的总设计 思想体现了MDA软件的新发展。Pro/ENGINEER 自面世后因其优异的使用性能获得了众多CAD用 户的认可。
精选ppt
Pro/ENGINEER Wildfire 4.0的新增功能
• 5. Mathcad-Pro/ENGINEER综合化改进 Pro/ENGINEER Wildfire 4.0增加了与Mathcad的兼容性，并做出了其
它改进。 • 6. 改进ProductView接口
Pro/ENGINEER Wildfire 4.0改进了ProductView接口，现在支持 ProductView数据输入作为确切的几何表示法。 • 7. AutoCAD DXF和DWG改进
proe3.1PPT课件
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story
讲师：XXXXXX XX年XX月XX日
件选项】对话框。
❖ 3、在【新文件选项】对话框的模板列表中选择 【mmns-part-solid】，单击【确定】按钮，进入公 制零件工作窗口。
❖ 4、在三维建模中，默认的有基准平面（FRONT、 TOP、RIGHT）、坐标系，它们的打开和关闭，可 以通过屏幕上的基准显示工具栏的四个开关按钮来 控制，屏幕的右侧有基础特征所对应的快捷工具按 钮。
新建零件文件操作方法及按钮含义
❖ 1、选择主菜单【文件/新建】命令或单击标准工具 栏 按钮，打开【新建】对话框。
❖ 2、在对话框的【类型】区域中选择【零件】单选 按钮，【子类型】区域中选择【实体】单选按钮， 输入文件名称，最后单击【使用缺省模板】复选框 去掉该复选标记，单击【确定】按钮，打开【新文
基准平面
坐标系
基准平面和坐标系
基准点开关 基准平面开关
拉伸 旋转 扫描 混合 造型
坐标系开关 基准轴开关
基准显示按钮
快捷工具栏
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
第三章 基本实体特征
基本实体特征简介
实体特征和曲面特征是零件建模的重要特征， 其中基本的实体特征有拉伸特征、旋转特征、 扫描特征、混合特征等。
proe教案
第一章实体特征的简介教学课题： 1.1、PRO/ENGINEER的简介1.2 绘制草图教学目的：通过本节的学习，了解PRO/ENGINEER 软件的一些常规工作界面及草绘图形中各命令的具体意义。
教学重点：草图的绘制教学内容：一、PRO/ENGINEER工作界面的介绍1.标题栏：菜单栏、标准工具栏菜单栏（下拉菜单栏）位于画图的最上方，包含有多种类型的命令如：文件、编辑、视图、插入、分析、信息、应用程序、工具、窗口、帮助等。
标准工具栏位于下拉菜单栏的下方，将下拉菜单中常用的功能以小图标显示出来。
2.导航栏（浏览栏）或硬盘的文件夹用以显示零件的模型树零件的图层，以各个文件夹中的文件、个人常用的文件夹等。
3.零件显示区为PRO/ENGINEER的主画面，用以显示零件的三维几何形状4.特征图标区主画面的右侧有数个常用的特征的小图标，用以进行特征的创建。
5.仪表板（特征控制区）在创建特征时，特征的各种信息，各个选项及其图标会显示在主要画面左下方的仪表板中。
6.信息窗口当在进行零件设计时，在仪表板的下方会提示用户下步的操作步骤是什么，或要求用户输入必要的数据，并回馈命令执行的结果等信息。
二、二维草图一、绘图的基本命令的意义1、图元指截面几何的任何元素，包括直线、圆弧、样条线、点等2、参照图元指创建特征截面或轨迹时，所参照的图元3、尺寸图元之间关系的量度4、约束定义图元几何或图元关系的条件，约束定义的其约束符号会出现在被约束的图元旁边。
5、参数草绘是的辅助元素6、关系关联尺寸和/或参数的等式7、“弱”尺寸和“强”约束是指软件系统不能自动删除的尺寸和约束，在同户增加尺寸时，系统可以在没有任何确认的情况下自动删除多余的“弱”尺寸或“弱”约束，“弱”尺寸和“弱”约束显示为灰色。
8、“强”尺寸和“弱”约束是指软件系统不能自动删除的尺寸和约束，由用户创建的尺寸和约束总是“强”尺寸和“强”约束，如果几个“强”尺寸或“强”约束发生冲突，则系统会要求删除其中一个，“强”尺寸和“强”约束显示为较深的颜色。
PROE软件基本操作详解ppt课件
5.选择过滤器 位于窗口的右下角，通过选择不同的选项，
可以有目的的选择模型中的对象，即在模型中只有过滤器选中的项 目才能被选中。不同的模式或工作阶段，过滤器下拉列表所包含的 内容不同。
特征命令工具栏区
20
6.导航区位于窗口工作区的左侧，主要包括【模型树】、【层
树】、【文件夹浏览器】、【收藏夹】和【连接】，各导航器之间 通过选项卡进行切换，如图所示。“模型树”主要来显示所建模型 的几何特征、基准等，“文件夹浏览器”用于制作工作目录和管理 文件，“收藏夹”用于收藏用户选定的文件夹，可存放经常访问的 网站或文档的快捷方式，“连接”用来快速访问有关PTC解决方案 的页面和服务程序。
43
3.基本图形编辑命令 1) 相交命令 2) 分割命令 3) 修剪命令 4) 镜像命令
44
4.尺寸标注
1) 标注线性尺寸 选择【草绘】/【尺寸】/【垂直】或直接选取工具
栏中按钮 ，也可以在绘图区单击鼠标右键，弹出如 图所示的快捷菜单，在快捷菜单中选择【尺寸】。
标注线长度
标注两平行线的距离
45
2) 标注半径或直径尺寸
2
Pro/E主要特点： 1) 参数化造型 2) 模块化结构 3) 3D实体模型 4)基于特征的实体建模 5)单一数据库及其全相关性
3
二、 Pro/E模块简介
1. 草绘模块 Pro/SKETCH 用于创建和编辑二维平面草图，是三维零件模型 创建的基础。
2. 零件模块 Pro/PART
用于创建和编辑零件的三维实体模型，用户通 过实体建模最终实现产品设计和生产的目的。
37
2）删除（Delete）命令用来删除磁盘中的文件， 即将文件从硬盘中永久删除。也有两种选择：
Pro-e wildfire教学教案
Pro-E计算机辅助设计教案第一章概述一、简介：Pro/Engineer软件是美国PTC公司（Parametric Technology Corporation 参数技术公司）开发的大型CAD/CAM/CAE集成软件，是当今国际上较为优秀的三维实体建模软件之一。
它是一种集产品造型设计、工程分析、加工制造、模具设计、有限元分析、功能仿真以及关系数据库管理等各大功能于一体的大型CAD/CAE/CAM软件。
它被广泛的应用于汽车制造、航天航空、机械、模具等行业，是目前进行产品开发及模具设计最有效的工具之一。
Pro/E的广泛应用主要是因其具有全相关性、基于特征建模和参数化的特征。
全相关性——Pro/E包含了基本模块、Assembly（装配）、Detail（工程图）、Manufacture（制造）、Mold Design（模具）等许多模块，所有模块的信息都是全相关的，所有的工程文档都是基于同一个模型数据库的。
在整个设计开发过程中的任一处改动，都能及时自动地反映到设计开发过程中的其他相关环节，从而避免了由于数据不统一而引起的错误。
基于特征建模——Pro/E将设计人员熟悉的特征作为几何模型的构造要素，如孔、壳、倒角、圆角等。
通过对这些特征的布尔运算形成各种复杂的结构。
参数化——参数化是PTC公司提出并在Pro/E中首先采用的，几何模型的所有特征都是由若干参数确定的，通过改变参数可以改变特征的特性。
本课程是机械制造与计算机辅助设计专业学生的职业技能课，通过对本课程的学习和上机实训操作，使学生能够熟练掌握Pro/E软件的三维零件设计和加工的理论及应用，提高计算机三维辅助设计的能力，为今后进行结构设计和解决工程实际问题提供必要的CAD知识和三维设计方法。
二、操作界面：页脚内容1主菜单栏；工具栏；引导区（模型树、导航器浏览）；三、文件操作：设置当前工作目录；新建、打开、储存文件；四、操作环境：工具－环境命令选项可打开“环境”对话框来控制操作环境的某些特性显示状态。
PROE教案
教案章节标题：第三章基础特征教学目的：掌握混合特征的参数功能及操作方法掌握扫描特征的参数功能及操作方法教学难点：旋转混合特征教学重点：平行混合特征、扫描特征授课方法：多媒体教案类别：新授课复习题问作业及预习要求组织教学：复习提问：1、建立拉伸特征的操作步骤？2、旋转特征有哪些类型？讲授新课：第三章基础特征3．4 扫描实体特征扫描是将二维截面沿着指定的轨迹线扫描生成三维实体特征，使用扫描建立增料或减料特征时首先要有一条轨迹线，然后再建立沿轨迹线扫描的特征截面。
1、扫描实体特征步骤如下：（1）进入零件状态后选择插入→扫描→伸出项命令，弹出对话框和扫描轨迹菜单。
（2）在扫描轨迹菜单中选择绘制新的草绘轨迹或选择已存在的选取轨迹。
（3）如果在步骤（2）中选择了草绘轨迹，则需要定义一绘图面与参照面。
接着再绘制轨迹并标注几何尺寸与位置尺寸，重新生成单击“完成”。
（4）如果在步骤（2）中选择了选取轨迹，则需要点选一条存在的轨迹线。
使用选取轨迹选择的轨迹曲线，必须由以下几种方法产生才可以顺利单击：草绘、曲面求交、使用剖截面、投影、印贴、曲面偏距和2次投影。
（5）绘制截面并标注截面的几何尺寸与位置尺寸。
位置尺寸必须标注截面与轨迹起点上十字虚线的距离，如果位置尺寸为0则可以使用“对齐”方式来定义。
（6）如果轨迹线是个开放轨迹并与模型相接合，此时则需要决定轨迹的头尾是要保留原状还是自动接合。
如果轨迹是封闭的，则需要配合截面的形式选择“增加内部因素”或者“无内部因素”。
绘制的草绘特征截面不可彼此相交。
截面与轨迹设置不当会造成扫描干涉，不能完成扫描特征的建立。
3.5 混合特征由数个截面混合生成的特征称为混合特征。
按混合方式的不同，混合特征分为三种形式：平行混合、旋转混合、一般混合。
平行：选择此项为平行混合方式，所有截面相互平行。
旋转：选择此项为旋转混合方式，截面绕Y轴旋转。
一般：选择此项为一般混合方式，截面可沿X、Y、Z轴旋转或平移。
Proewildfire教学教案
Pro-ewildfire教学教案第一章：课程介绍1.1 课程目标让学生了解Pro-ewildfire软件的基本功能和操作。
培养学生运用Pro-ewildfire进行野火模拟和分析的能力。
1.2 课程内容Pro-ewildfire软件的简介和发展历程。
Pro-ewildfire软件的主要功能和应用领域。
1.3 教学方法采用讲授、演示和实操相结合的方式进行教学。
引导学生通过案例分析和讨论，深入理解Pro-ewildfire的应用。
第二章：软件安装与界面熟悉2.1 教学目标学会Pro-ewildfire软件的安装过程。
熟悉Pro-ewildfire软件的用户界面。
2.2 教学内容Pro-ewildfire软件的安装步骤和注意事项。
Pro-ewildfire软件的用户界面布局和功能模块。
2.3 教学方法讲解并演示软件安装过程。
引导学生自主探索用户界面，了解各功能模块。
第三章：数据导入与地图制作3.1 教学目标学会在Pro-ewildfire中导入数据。
学会在Pro-ewildfire中制作地图。
3.2 教学内容数据格式的类型及导入方法。
地图制作工具的使用和技巧。
3.3 教学方法讲解并演示数据导入和地图制作的过程。
引导学生动手操作，进行数据导入和地图制作实践。
第四章：野火模拟与分析4.1 教学目标学会在Pro-ewildfire中进行野火模拟。
学会在Pro-ewildfire中进行分析。
4.2 教学内容野火模拟参数的设置和调整。
分析工具的使用和解读结果。
4.3 教学方法讲解并演示野火模拟和分析的过程。
引导学生动手操作，进行野火模拟和分析实践。
第五章：案例分析与讨论5.1 教学目标学会运用Pro-ewildfire解决实际问题。
培养学生的分析和解决问题的能力。
5.2 教学内容分析真实案例，了解野火发生的原因和影响。
讨论如何运用Pro-ewildfire进行预防和应对措施。
5.3 教学方法分析真实案例，引导学生深入思考。
