凸透镜成像规律讲义及北京市各区模拟题

学校： 班别： 考号： 姓名： 《透镜》练习题

三条特殊光线

（1）过光心---透镜----方向不变(一箭穿心）。

（2）平行光轴

---凸透镜----过焦点，

---凹透镜发散----反向延长线过虚焦点。

（3）过焦点---凸透镜----平行于主轴；对着异侧虚焦点入射的光线 ---凹透镜----平行主轴

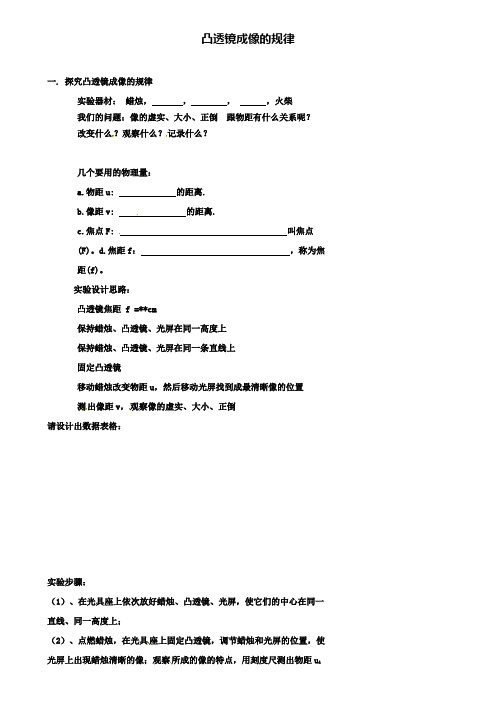

凸透镜成像的规律

实验器材：光具座、凸透镜、蜡烛（建议用LED 箭头光源）、光屏

实验步骤：

①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。

②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距u ＞2f ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u 和像距v 。③把蜡烛向凸透镜移近，改变物距u ，仍使u ＞2f ，仿照步骤 ② 再做2次实验，分别观察实像的大小和正倒。

记录物距u 和像距v 。

④把蜡烛向凸透镜移近，改变物距u ，使f ＜u ＜2f ，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u 和像距v 。

⑤把蜡烛向凸透镜移近，改变物距u ，使f ＜u ＜2f ，仿照步骤④ 再做2次试验，分别观察实像的大小和正倒。记录物距u 和像距v 。

⑥把蜡烛向凸透镜移近，改变物距u ，使u ＜f ，在光屏上不能得到蜡烛的像，此时成虚像，应从光屏这侧向透镜里观察蜡烛的像，观察虚像的大小和正倒。 实验表格：凸透镜焦距f ＝ cm

实验分析：

（1）u ＞f 时成实像，u ＜f 时成虚像。

（2）u ＞v 时，得到缩小实像；u ＜v 时，得到放大实像。 （3）当u ＝v ＝2f 时成等大的实像。

（4）u ＞f 时成实像，是倒立的；u ＜f 时成虚像，是正立的。

学校： 班别： 考号： 姓名： 光路图：

（2017年中考）下列说法中正确的是 A ．放大镜的镜片是凹透镜 B ．照相机的镜头是凹透镜 C ．近视眼镜的镜片是凸透镜 D ．远视眼镜的镜片是凸透镜 （2017年中考）小杨做凸透镜成像规律的实验。将焦距为10cm 的凸透镜固定在光具座

上50cm 刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图10所示。则下列四个选项中，判断正确的是 A ．若蜡烛放置在10cm 刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像 B ．若蜡烛放置在20cm 刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像 C ．若蜡烛放置在35cm 刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像 D ．若蜡烛放置在45cm 刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像

（2016年中考）实验桌上有高度不同的发光物体A 和B ，焦距分别为5cm 、10cm 的凸透镜两个，刻度尺、光具座和光屏各一个。小华选用这些器材，探究“凸透镜成实像时，像的高度与物体的高度是否有关”。小华的主要实验步骤如下：

①将焦距为10cm 的凸透镜固定在光具座中央，将发光物体A 、光屏分别放在凸透镜两侧。调节发光物体A 、凸透镜和光屏的高度，使它们的中心在同一高度。 ②用刻度尺测出发光物体A 的高度，并记录在表格中。

③将发光物体A 放在光具座上距凸透镜30cm 处，移动光屏，在光屏上得到发光物体A 清晰的像，用刻度尺测量像的高度，并记录在表格中。

④将发光物体A 放在光具座上距凸透镜20cm 处，移动光屏，在光屏上得到发光物体A 清晰的像，用刻度尺测量像的高度，并记录在表格中。 根据以上叙述，回答下列问题：

（1）小华的探究过程中存在的问题： 。

（2）请你针对小华探究过程中存在的问题，写出改正措施： 。

（2018年调研试卷）某同学做凸透镜成像规律的实验时，将焦距为10cm 的凸透镜固定在光具座上50cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在20cm 刻度线处，如图10所

示。移动光屏，直到在光屏上呈现烛焰清晰的像。下列说法正确的是 A ．光屏上呈现的是烛焰的虚像B ．光屏上呈现的是烛焰放大的像 C ．光屏上呈现的是烛焰倒立的像D ．该实验现象与照相机的成像特点相同

（2016-2017东城一模）图23所示为小京在“探究凸透镜成像规律”的实验装置，将焦距f=10cm 的凸透镜固定在光具座上30cm 刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧。将点燃的蜡烛移动到光具座上零刻线处时，将光屏移动到光具座上 （选填“45”、“50”、“60”或“80”）cm 刻线处就可以在光屏上观察到烛焰清晰的 像（选填“实”或“虚”）；由此他推测，若将点燃的蜡烛移动到光具座上15cm 刻线处时，将光屏移动到光具座上 cm 刻线处就可以在光屏上观察到烛焰清晰像，并通过实验验证了自己的推测是正确的。则此推测的根据

0 cm

50 100

90 80

70

60

40

30 20

10 图10

图10

0 cm 50 100

90 80 70 60 40 30 20 10

图23

图23

学校： 班别： 考号： 姓名： 是 。

（2016-2017西城一模）如图17所示，用凸透镜模拟“眼睛的晶状体”，光屏模拟“眼睛的视网膜”，烛焰为“眼睛观察的物体”，拿一个近视眼镜放在蜡烛与凸透镜之间，相当于给“眼睛”戴上近视眼镜，前后调整位置，在光屏上能呈现烛焰清晰的像。拿走近视眼镜后，光屏上不能呈现烛焰清晰的像。下列说法正确的是 A ．近视眼镜的镜片是平面镜 B ．近视眼镜的镜片对光线有会聚作用

C ．拿走近视眼镜后，若将蜡烛适当移近凸透镜，就能使光屏上重新得到清晰的像

D ．拿走近视眼镜后，若将光屏适当远离凸透镜，就能使光屏上重新得到清晰的像 （2016-2017海淀一模）下列说法正确的是

A ．凸透镜所成的实像一定是缩小的

B ．漫反射现象中，光的传播不遵循光的反射定律

C ．远视眼可以通过配戴凹透镜制成的眼镜进行矫正

D ．光的色散现象说明白光是由多种色光组成的

（2016-2017海淀一模）如图16所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上35cm 刻度线处，移动光屏至80cm 刻度线处，在光屏上得到烛焰清晰的像。上述成像原理可应用于 A ．幻灯机 B ．照相机 C ．放大镜 D ．近视眼的矫正

（2016-2017海淀一模）小帆学习了凸透镜的成像规律后，知道可以靠改变物距来改变物体通过某一个凸透镜所成的实像的大小，可是他看见爸爸用相机拍照时，却能够通过“变焦镜头”使景物的像变大或变小。于是他做出猜想：“照相机的成像特点中，物距一定时，同一物体通过焦距越大的凸透镜所成实像的高度越大”。为了验证这个猜想，他到实验室借到了光具座（轨道上有刻度尺和固定光具的金属滑块）、焦距分别为5cm 、10cm 和15cm 的甲、乙、丙三个凸透镜、F 形LED 灯（作为物体）、光屏、刻度尺等，如图26所示。请帮助他设计实验，验证猜想。

（1）如果实验中装有凸透镜的滑块一直固定在50cm 刻线处不变，实验中应将装有“F ” 形LED 灯的金属滑块放置在_______处；（选填“A ”或“B ”） （2）写出实验步骤； （3）画出实验数据记录表格。

（2016-2017丰台一模）小张同学探究“凸透镜成像规律”的实验装置如图24所示，其中焦距为15cm 的凸透镜固定在光具座上50cm 刻度线处，光屏和蜡烛分别位于凸透镜两侧。

（1）小张将蜡烛移至光具座上10cm 刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是_________（选填“放大”、“等大”或“缩小”）的实像。在图25所示的凸透镜的应用中， （选填“甲”“乙”或“丙”）图属于这一应用。

（2）小张再将蜡烛移至光具座上40cm 刻度线处，他从凸透镜的右侧通过凸透镜可以看到烛焰_________的像（选填“倒立”或“正立”）。

（3）小张将蜡烛从光具座上10cm 向30cm 移动时，若要让烛焰在光屏上能再次成清晰的像，光屏应_________（选填“远离”或“靠近”）凸透镜。

（2016-2017朝阳一模）物理课上，小阳利用图15所示的实验装置探究凸透镜成像规律，他将蜡烛

图17

图16

0 10

20

30

40

50

60

70

80

90

100

cm 图26

0 10

20

30

40

50

60 70 80 90 100

cm A

B

甲 乙 丙

图24

图25

甲：照相机 乙：投影仪 丙：放大镜
