先导式安全阀有哪些安装要求
先导式安全阀操作规程

先导式安全阀操作规程操作细节1 先导式安全阀的重新调试操作1.1 关闭安全阀上游的切断阀门。
1.2 拆下导阀下端过滤器与主阀连接处的管道。
1.3 在导阀进口处接上空气或氮气气源。
1.4 旋转导阀调节螺丝以压紧(或松开)弹簧,使导阀开启压力达到设定压力。
1.5 连接好导阀与主阀之间的管道。
1.6 打开安全阀前的切断阀门。
1.7用新鲜肥皂水检查各连接部位有无漏气。
1.8 控制安全阀前压力,使安全阀启跳,排放和回座,反复测试几次,观察并记录开启压力,排放压力和回座压力值,每次排放压力和回座压力与整定压力(开启压力)之差应在规定的精度范围内。
1.9调试完毕后,固定好锁紧螺母。
2 操作注意事项2.1 发现安全阀动作不灵敏,起跳压力和回座压力与设定值偏离较多时,应进行检查维修。
2.2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象,并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动,若发现问题应及时采取适当措施。
2.3应定期将安全阀拆下进行全面清洗,检查并重新定压后方可重新使用。
2.4安装在室外的安全阀要采取适当的防护措施,以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道,当环境低于摄氏零度时,还应采取必要的防冻措施以保证安全阀动作的可靠性。
2.5 重新调试完后初运行阶段,应仔细观察安全阀的运行情况。
2.6 对安全阀进行操作时除遵守本规程外,还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》(TSG ZF001-2004)的相关规定。
图1 先导式安全阀外观 图2 先导式安全阀结构图。
先导式安全阀操作规程范文

先导式安全阀操作规程范文第一章总则第一条为了保证先导式安全阀的正常运行和安全使用,减少事故的发生,特制定本操作规程。
第二条本操作规程适用于先导式安全阀的操作和维护保养。
第三条先导式安全阀的操作和维护保养必须严格按照本操作规程进行,不得违反。
第四条先导式安全阀的使用单位必须制定专门的管理制度,明确责任分工,确保操作规程的执行。
第二章先导式安全阀的结构和工作原理第五条先导式安全阀是一种用于保护锅炉、压力容器等设备安全的阀门。
它主要由主阀、导阀和封隔装置组成。
第六条先导式安全阀的工作原理是通过导阀的开启和关闭来调节主阀的开启和关闭。
当设备内部压力超过设定压力时,导阀打开,释放压力,使主阀关闭;当压力低于设定压力时,导阀关闭,主阀开启,以保持设备内部压力在安全范围内。
第七条先导式安全阀必须按照设定的工作压力进行调整,并定期检测和维护,确保其工作可靠。
第三章先导式安全阀的操作第八条操作人员必须经过相关培训,具备操作安全阀的资格,并持有有效的操作证书。
第九条在进行先导式安全阀的操作之前,必须确保设备处于停机状态,并切断供应气源。
第十条先导式安全阀的操作必须按照以下步骤进行:(一)检查主阀和导阀的开启和关闭情况,确保阀门灵活可靠。
(二)检查封隔装置的完整性和密封情况,确保无渗漏现象。
(三)根据设备压力要求,调整导阀的设定压力,并确认设定压力是否准确。
(四)进行阀门的开启和关闭测试,确保阀门正常工作。
(五)调整主阀的工作压力,确保阀门在设定范围内工作。
(六)对先导式安全阀进行定期检测和维护,包括清洗和润滑阀门部件,更换损坏部件等。
第四章先导式安全阀的维护保养第十一条先导式安全阀的维护保养工作必须定期进行,确保阀门的正常工作。
第十二条先导式安全阀的维护保养包括以下内容:(一)定期清洗阀门部件,确保无灰尘和杂物,防止堵塞。
(二)进行润滑工作,保证阀门灵活开启和关闭。
(三)检查封隔装置的完整性和密封情况,如发现损坏或渗漏,及时更换。
安全阀安装位置及要求

安全阀安装位置及要求1、安装位置①垂直向上安装。
②安装位置,尽量靠近被保护的设备或管道。
③安装在易于检修和调节之处,周围有足够空间。
④压力容器的安全阀,安装在容器本体液面以上气相空间,也可以安装在连接点位于压力容器气相空间的管道上。
⑤对于盛装易燃、毒性、黏性介质的容器、设备,可在安全阀前装截止阀,但截止阀的流通面积,不得小于安全阀的最小流通面积,并加装铅封,保证截止阀处于全开、常开状态。
⑥安全阀要与截止阀反向安装,减少阀门自重力影响,避免出现应力疲劳和排放振动疲劳。
⑦对于可能被物料堵塞或腐蚀的安全阀,在其入口前设爆破片,并在安全阀与爆破片之间,加装检查阀,在其入口管道上采取反吹扫、伴热或保温等防堵措施。
⑧在管道上安装的安全阀,应设置在流体压力比较稳定且距波动源有一定距离的地方,不能安装在水平管道的死角处。
⑨对于液体介质的管道、换热器或压力容器等,当阀门关闭可能会出现热膨胀,造成压力憋高的问题时,设置的安全阀可水平安装,直接向下排出液体。
⑩对空紧急排放,管口要平整、不尖锐,没有毛刺,以防产生静电放电。
⑪安全阀安装点,不能使安全阀承受过大的背压值,应在规定允许范围内。
⑫安全阀的阀体,要支撑平稳。
⑬介质为极度和高度危害或易燃易爆介质的容器,安全阀的排出口应引至安全地点,并进行妥善处理。
两个以上的安全阀若共用一根排放管时,排放管的截面积应不小于所有安全阀出口截面积的总和,但氧气或可燃气体以及其他能相互产生化学反应的两种气体不能共用一根排放管。
2、安装要求①对于腐蚀性介质,安全阀要与爆破片组合安装。
②对于高毒性介质,要选用密封性良好的安全阀类型。
③对于高温介质安全阀,高温对弹簧影响较大,应避免选用弹簧式安全阀。
④对于重要安全阀,或者易受火灾影响的安全阀,要设置喷淋保护。
⑤对于球罐用安全阀,要安装双安全阀,且其中任何一个安全阀的泄压能力,都能满足球罐安全泄压要求。
⑥安全阀要设置静电跨线。
⑦为了防止安全阀反复启闭,产生颤振,损坏阀门,要减少安全阀入口管道的压力降,即加大入口管径、缩短入口管段。
安全阀的安装要求

The greedy words corrupt the gentleman, and the cold arrow shoots the hero to death.模板参考(页眉可删)安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置,则从被保护设备或管道到安全阀入口管道总压降,不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能,必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀,其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时,安全阀出口应高于总管;否则,应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部,以免总管内凝液倒流入支管,并可减少安全阀背压,7、当安全阀进出口管道上设有切断阀时,应选用单闸板闸阀,并铅封开,阀杆应水平安全,以免阀杆和阀板连接销钉腐蚀或松动时,阀板下滑。
当安全阀设有旁路阀时,该阀应铅封关。
8、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。
9、承压设备与安全阀之间不得装有任何阀门,对盛易燃、易爆、有毒或粘性介质的容器,为便于更换、清洗,可装截止阀,其结构和通径尺寸不应妨碍安全阀的正常运行。
10、安全阀与锅炉压力容器之间的连接短管的截面积,不得小于安全阀的流通截面,整个安全阀同时装在一个接管上,接管截面积应不小于安全阀流通截面积总和的1.25倍。
什么是安全阀?安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。

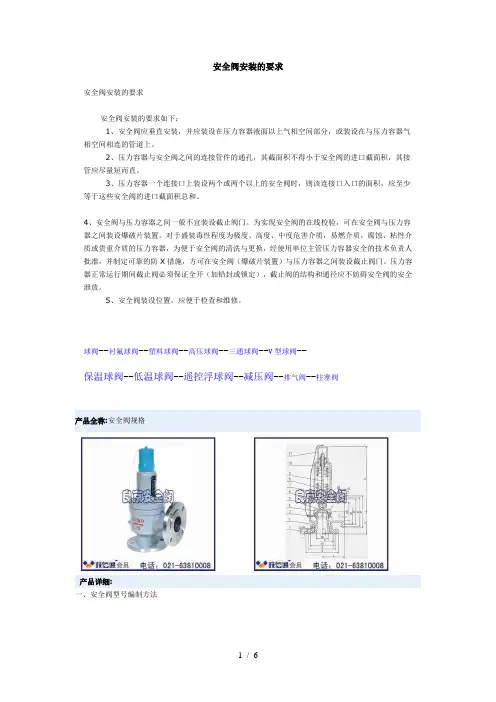

安全阀按装要求

安全阀安装的要求安全阀安装的要求安全阀安装的要求如下:1、安全阀应垂直安装,并应装设在压力容器液面以上气相空间部分,或装设在与压力容器气相空间相连的管道上。
2、压力容器与安全阀之间的连接管件的通孔,其截面积不得小于安全阀的进口截面积,其接管应尽量短而直。
3、压力容器一个连接口上装设两个或两个以上的安全阀时,则该连接口入口的面积,应至少等于这些安全阀的进口截面积总和。
4、安全阀与压力容器之间一般不宜装设截止阀门。
为实现安全阀的在线校验,可在安全阀与压力容器之间装设爆破片装置。
对于盛装毒性程度为极度、高度、中度危害介质,易燃介质,腐蚀、粘性介质或贵重介质的压力容器,为便于安全阀的清洗与更换,经使用单位主管压力容器安全的技术负责人批准,并制定可靠的防X措施,方可在安全阀(爆破片装置)与压力容器之间装设截止阀门。
压力容器正常运行期间截止阀必须保证全开(加铅封或锁定),截止阀的结构和通径应不妨碍安全阀的安全泄放。
5、安全阀装设位置,应便于检查和维修。
球阀--衬氟球阀--塑料球阀--高压球阀--三通球阀--V型球阀--保温球阀--低温球阀--遥控浮球阀--减压阀--排气阀--柱塞阀产品全称:安全阀规格产品详细:一、安全阀型号编制方法二、安全阀连接形式代号连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 6三、安全阀结构形式代号结构形式代号弹簧封闭带散热片全启式0微启式 1全启式 2带扳手全启式 4 不封闭双弹簧微启式 3全启式8微启式7带控制机构全启式 6杠杆单杠杆全启式 2角形微启式 5双杠杆全启式 4 先导式9关于安全阀的选型与维护来源:宝丰阀门 | 日期:2008-08-12 | 浏览:16安全阀的主要功能是防止锅炉、压力容器等设备或管道因超压而引起安全事故发生。
当被保护体内的介质压力达到或略高于正常工作压力的某一规定值(即阀门开启压力)时,安全阀自动开启,排放部分流体,降低压力。
安全阀的安装要求

安全阀的安装要求-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置,则从被保护设备或管道到安全阀入口管道总压降,不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能,必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀,其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时,安全阀出口应高于总管;否则,应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部,以免总管内凝液倒流入支管,并可减少安全阀背压,7、当安全阀进出口管道上设有切断阀时,应选用单闸板闸阀,并铅封开,阀杆应水平安全,以免阀杆和阀板连接销钉腐蚀或松动时,阀板下滑。
当安全阀设有旁路阀时,该阀应铅封关。
8、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。
9、承压设备与安全阀之间不得装有任何阀门,对盛易燃、易爆、有毒或粘性介质的容器,为便于更换、清洗,可装截止阀,其结构和通径尺寸不应妨碍安全阀的正常运行。
10、安全阀与锅炉压力容器之间的连接短管的截面积,不得小于安全阀的流通截面,整个安全阀同时装在一个接管上,接管截面积应不小于安全阀流通截面积总和的倍。
什么是安全阀安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。
当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。
安全阀的安装要求(正式)

编订:__________________单位:__________________时间:__________________安全阀的安装要求(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号:KG-AO-8044-30 安全阀的安装要求(正式)使用备注:本文档可用在日常工作场景,通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范,从而使得组织内人员按照既定标准、规范的要求进行操作,使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置,则从被保护设备或管道到安全阀入口管道总压降,不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能,必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀,其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时,安全阀出口应高于总管;否则,应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部,以免总管内凝液倒流入支管,并可减少安全阀背压,7、当安全阀进出口管道上设有切断阀时,应选用单闸板闸阀,并铅封开,阀杆应水平安全,以免阀杆和阀板连接销钉腐蚀或松动时,阀板下滑。
当安全阀设有旁路阀时,该阀应铅封关。
8、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。
先导式安全阀操作规程

行业资料:________ 先导式安全阀操作规程单位:______________________部门:______________________日期:______年_____月_____日第1 页共6 页先导式安全阀操作规程1.3在导阀进口处接上空气或氮气气源。
1.4旋转导阀调节螺丝以压紧(或松开)弹簧,使导阀开启压力达到设定压力。
1.5连接好导阀与主阀之间的管道。
1.6打开安全阀前的切断阀门。
1.7用新鲜肥皂水检查各连接部位有无漏气。
1.8控制安全阀前压力,使安全阀启跳,排放和回座,反复测试几次,观察并记录开启压力,排放压力和回座压力值,每次排放压力和回座压力与整定压力(开启压力)之差应在规定的精度范围内。
1.9调试完毕后,固定好锁紧螺母。
2操作注意事项2.1发现安全阀动作不灵敏,起跳压力和回座压力与设定值偏离较多时,应进行检查维修。
2.2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象,并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动,若发现问题应及时采取适当措施。
2.3应定期将安全阀拆下进行全面清洗,检查并重新定压后方可重新使用。
2.4安装在室外的安全阀要采取适当的防护措施,以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道,当环境低于摄氏零度时,还应采取必要的防冻措施以保证安全阀动作的可靠性。
2.5重新调试完后初运行阶段,应仔细观察安全阀的运行情况。
第 2 页共 6 页2.6对安全阀进行操作时除遵守本规程外,还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》(TSGZF001-xx)的相关规定。
3常见故障及排除方法,光伏发电项目安全管理办法第一条提高项目全员对安全重要性的认识,提高安全技术水平,提高全员的安全意识,经培训考试后,持证上岗。
第二条本制度适用于本项目全员。
第三条安全管理目标不发生人身死亡及群伤事故;不发生特大、重大设备、机械设备事故;不发生恶性误操作事故;不发生重大火灾事故;不发生重大交通责任事故;不发生特大环境污染事故;设施标准、行为规范、施工有序、环境整洁创建良好文明施工水平。
安全阀的分类、特点、选型及安装要求

安全阀是锅炉、压力容器和其他受压力设备的安全附件,能够有效预防由生产装置超压引起的爆炸事故。
因此,安全阀在化工装置中非常重要。
要想透彻了解安全阀,就得从它的分类、特点、选型及安装要求开始。
一、安全阀分类及特点1、按整体结构及加载机构的不同安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。
三种形式的安全阀中,用得比较普遍的是弹簧式安全阀。
①重锤杠杆式安全阀重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。
根据杠杆原理,它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力,并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
优点:重锤杠杆式安全阀结构简单,调整容易而又比较准确,所加的载荷不会因阀瓣的升高而有较大的增加,适用于温度较高的场合,过去用得比较普遍,特别是用在锅炉和温度较高的压力容器上。
缺点:但重锤杠杆式安全阀结构比较笨重,加载机构容易振动,并常因振动而产生泄漏;其回座压力较低,开启后不易关闭及保持严密。
②弹簧式安全阀弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。
螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。
优点:弹簧式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。
缺点:所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大,作用在阀瓣上的力也跟着增加。
这对安全阀的迅速开启是不利的。
另外,阀上的弹簧会由于长期受高温的影响而使弹力减小。
用于温度较高的容器上时,常常要考虑弹簧的隔热或散热问题,从而使结构变得复杂起来。
③脉冲式安全阀脉冲式安全阀由主阀和辅阀构成,通过辅阀的脉冲作用带动主阀动作、其结构复杂,通常只适用于安全泄放量很大的锅炉和压力容器。
2、按介质排放方式的不同按照介质排放方式的不同,安全阀又可以分为全封闭式、半封闭式和开放式等三种。
安全阀的安装要求

安全阀的安装要求1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置,则从被保护设备或管道到安全阀入口管道总压降,不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能,必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀,其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时,安全阀出口应高于总管;否则,应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部,以免总管内凝液倒流入支管,并可减少安全阀背压,7、当安全阀进出口管道上设有切断阀时,应选用单闸板闸阀,并铅封开,阀杆应水平安全,以免阀杆和阀板连接销钉腐蚀或松动时,阀板下滑。
当安全阀设有旁路阀时,该阀应铅封关。
8、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。
9、承压设备与安全阀之间不得装有任何阀门,对盛易燃、易爆、有毒或粘性介质的容器,为便于更换、清洗,可装截止阀,其结构和通径尺寸不应妨碍安全阀的正常运行。
10、安全阀与锅炉压力容器之间的连接短管的截面积,不得小于安全阀的流通截面,整个安全阀同时装在一个接管上,接管截面积应不小于安全阀流通截面积总和的1.25倍。
什么是安全阀?安全阀是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。
当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。
先导式安全阀

先导式安全阀先导式安全阀是由一个主阀(安全阀)和一个先导阀(直接作用式安全阀)组成,主阀是真正的安全阀,而先导阀是用来感受受压系统的压力并使主阀开启和关闭要保证先导式安全阀的密封性能和其他各项性能指标,不但对主阀的阀座密封面和阀瓣密封面的平整度和表面粗糙度有严格的要求。
而且对先导阀的阀座密封面和阀瓣密封面的平整度和和粗糙度有严格的要求,同时对压缩弹簧的几何尺寸、材料、热处理也有严格的要求。
这样才能满足密封比压的要求。
要保持主阀的关闭力,以及操纵主阀和先导阀,能量可能来自系统介质、一个外部的能源,或者来自这两者。
当系统压力开始超过一个整定的极限值时,先导阀或者通过除去或减少关闭力而让系统介质迫使主阀开启;或者产生一个力来使主阀开启。
当系统压力降低以后,先导阀再重新产生关闭力,或者将开启力消除。
按照这样的开启和关闭模式,能够在安全阀开启之前保持一个大的关闭力。
因此,先导式安全阀甚至在运行压力接近整定压力的情况下也能保持高度的密封性能。
先导式安全阀在即将开启之前关闭力的大小可能是不受限制的,但对于某些结构的先导式安全阀也可能是通过选择加以限制的。
所谓关闭力是有限的,指的是一旦先导阀失效时,系统压力能够在允许的超过压力范围内使主阀开启。
对于关闭力有限的先导式安全阀,其安装要求通常不像具有无限关闭力的先导式安全阀那样严格。
操作介质的获得,从容易得到的观点出发,最可靠的莫过于系统介质本身了。
但是,先导阀却必须设计成能适应于处在操作条件下的该种介质。
而另一方面,在使用系统介质本身有困难的场合,选择外部操作介质则可能简化先导式安全阀的设计。
这样的操作介质通常有压缩空气、液体,也可以采用电能操作。
主阀操作原理:主阀可以设计成随其先导阀被供给能量或失去能量而开启的两种形式。
若采用供能开启原理。
当万一发生事故使先导阀失去能量时,将使主阀保持关闭。
因此,在这种场合采用系统介质作为操作介质是最安全的。
不过,某些规范也允许采用外部操作介质,只要这些操作介质系由几个独立的能源供给,或者只要先导式安全阀载荷是有限的。
先导式安全阀的应用

先导式安全阀的应用1、概述安全阀是各类锅炉、压力容器和压力管道等设备不可缺少的安全附件,广泛应用于石油、化工、电站、冶金、核电、国防等国民经济各个部门,对于保障设备正常、安全运行具有相当重要的作用。
先导式安全阀以其密封性能好、启闭压差小等特点适用于多种苛刻工况。
本文针对阀门在使用过程中出现的问题,介绍先导式安全阀的基本结构原理及应用维护方法。
2、结构先导式安全阀由主阀和导阀组成(1),导阀感受系统压力,通过导阀动作控制主阀的开启和关闭,导阀是一个直接作用式安全阀。
根据系统的情况,导阀和主阀可以安装在同一连接处或分别安装。
导阀感应管既可以连接到主阀的进口,也可直接连接到被保护设备上。
当被保护设备的系统压力低于整定压力时,介质通过导阀被引入主阀阀瓣上部的圆顶气室。
此状态下,作用在主阀阀瓣上下表面的压力相同,但上部的作用面积大于下部的面积,由此产生了保证阀门关闭的密封力。
当系统压力达到整定压力时,导阀动作,将介质通向圆顶气室的通道阻断,并且将气室中的介质泄放掉,作用在阀瓣下部的介质力使主阀瓣迅速开启,主阀排放。
经过超压阶段后,随着被保护设备中的压力下降,导阀关闭,使圆顶气室重新建立压力,净作用力使主阀瓣回座。
1.被保护的设备2.阀座3.阀瓣4.主阀5.导套6.盖板7.圆顶气室8.加压/泄压管9.导阀10.阀体11.感应管1 先导式安全阀3、分类先导式安全阀按动作特性可分为开关型和调制型。
(1)开/关(突开)型。
具有主阀阀瓣全开或全关的稳定动作特性的先导式安全阀。
(2)调制型。
主阀阀瓣的开启高度与介质的压力成比例,具有逐渐开启和关闭的动作特性,但不需要是线性的。
导阀按流动特性可分为流动型和非流动型。
(1)流动型。
在先导式安全阀整个泄放过程中,都有流体流经导阀泄放。
(2)非流动型。
只有在先导式安全阀开启和(或)关闭过程中才有流体流经导阀泄放。
4、特性(1)阀座软密封保证安全阀起跳前后的良好密封性。
由于工作压力越高,主阀瓣上的净密封力越大,可在工作压力接近安全阀的整定压力时正常工作。
先导式安全阀操作规程(4篇)

先导式安全阀操作规程导言:安全阀作为一种用于压力容器、压力管道等设备中的防爆装置,具有保护设备和人身安全的重要职责。
为了确保安全阀的正常运行及发挥其预防和保护作用,制定并严格执行先导式安全阀操作规程是必不可少的。
本文将详细介绍先导式安全阀的操作规程,以提供参考。
第一章概述1.1 目的本规程的目的是规范先导式安全阀的操作及维护,确保设备正常运行和安全发挥其功能,预防发生事故和事故的扩大。
1.2 适用范围本规程适用于所有安装和使用先导式安全阀的场所和单位。
第二章安全阀的基本知识2.1 安全阀的定义安全阀是一种通过外力和内力平衡自动打开或关闭的阀门,用于在压力超过设定值时排出过量压力,以保护设备和人身安全。
2.2 安全阀的分类按照工作原理和结构形式,安全阀可以分为弹簧式安全阀、先导式安全阀等多种类型。
2.3 先导式安全阀的原理先导式安全阀是一种通过辅助导阀进行控制的安全阀,其主要原理是通过导阀上游的压力与下游的压力差来控制导阀的位置,从而控制主阀开启和关闭。
第三章先导式安全阀操作规程3.1 安全阀的检查与维护3.1.1 每班开工前应对安全阀进行检查,确认其完好无损,无渗漏、磨损、腐蚀等现象。
3.1.2 定期检查安全阀周围的管道、法兰连接是否松动、渗漏等情况,如有异常应及时处理。
3.2 安全阀的操作3.2.1 操作人员应熟悉安全阀的工作原理和操作流程,并经过专门的培训合格后方可操作。
3.2.2 在操作安全阀之前,应先确保被保护介质的压力处于正常范围内,否则应停止操作并排除故障。
3.2.3 操作人员应按照正确的操作顺序,操作主阀和导阀,调整导阀开启和关闭的位置,以达到设定的压力值。
3.3 安全阀的调试3.3.1 安全阀的调试应由经过培训合格的专业人员进行。
3.3.2 在进行安全阀的调试之前,应检查相关设备的连通性及是否处于正常工作状态。
3.4 安全阀的报警和处理3.4.1 安全阀在正常工作过程中发出异常声音或异常振动时,应立即报警,并停止设备运行。
安全阀的安装、维护注意事项

安全阀的安装、维护注意事项安全阀是一种防止压力容器因内部压力超过安全限制而引起爆炸的关键装置。
正确的安装和维护安全阀对于保证压力容器安全运行至关重要。
以下是安装和维护安全阀的一些注意事项,以确保其有效运作。
一、安装注意事项1. 选择合适的安装位置安全阀的安装位置应该在容器上方,以便在发生爆炸或容器爆裂时能够立即发挥作用。
此外,安全阀的排放也应该远离易燃或易爆物质。
2. 阀门尺寸选择安全阀的尺寸选择应符合工艺设计压力和流量要求。
不合适的尺寸可能导致安全阀排放过多或过少,从而影响系统的正常运行。
3. 安全阀与容器的连接安全阀与容器之间的连接应采用合适的紧固方式,确保连接处不会泄漏。
应定期检查连接处的紧固情况,防止松动。
4. 确保排放管道畅通安全阀的排放管道应保持通畅,防止堵塞。
排放管道应直接引导到安全区域,避免对人员和设备造成伤害。
5. 仪表监测和记录安装与安全阀相关的仪表,如压力表和温度表,用于监测和记录相关参数。
这将有助于及时了解系统的工作状态,便于运行管理。
二、维护注意事项1. 定期检查安全阀定期检查安全阀的工作状态,确保其正常运行。
例如,检查弹簧的压力是否符合设定值,是否存在松动等现象。
2. 清洁阀体和排放管道定期清洗阀体和排放管道,防止积聚的污物影响排放效果。
排放管道应保持通畅,防止堵塞。
3. 校验和调整按照相关标准和规范的要求,定期校验安全阀的工作性能,并进行必要的调整。
确保安全阀在压力达到设定值时能够及时打开,防止过压情况的发生。
4. 阀体润滑定期给安全阀的运动部件润滑,以减少磨损和摩擦。
使用合适的润滑剂,避免使用过多或过少。
5. 记录维护情况在维护过程中,及时记录安全阀的维护情况,包括维护时间、维护内容、维护人员等。
这样有助于追踪和分析安全阀的运行情况,及时排查问题。
综上所述,安装和维护安全阀是确保压力容器安全运行的重要环节。
正确选择安装位置、尺寸、连接方式等,定期检查、清洁、校验和调整,以及记录维护情况,都是确保安全阀有效运作的关键。
安全阀的安装要求

编号:SM-ZD-62644 安全阀的安装要求Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制:____________________审核:____________________批准:____________________本文档下载后可任意修改安全阀的安装要求简介:该规程资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整体计划目标统一,行动协调,过程有条不紊。
文档可直接下载或修改,使用时请详细阅读内容。
1、安全阀应直立安装并靠近被保护设备或管道。
如不能靠近布置,则从被保护设备或管道到安全阀入口管道总压降,不应超过安全阀定压值3%。
2、安全阀宜设置检修平台。
布置重量大安全阀时要考虑安全阀拆卸后吊装可能,必要时应设吊杆。
3、安全阀入口管道应采用长半径弯头。
4、安全阀出口管道设计应考虑背压不超过安全阀定压一定值。
普通型弹簧式安全阀,其背压不超过安全阀定压值10%。
5、当排入放空总管或去火炬总管介质带有凝液或可冷凝气体时,安全阀出口应高于总管;否则,应采取排液措施。
6、排入密闭系统安全阀出口管道应顺介质流向45°斜接排放总管顶部,以免总管内凝液倒流入支管,并可减少安全阀背压,7、当安全阀进出口管道上设有切断阀时,应选用单闸板闸阀,并铅封开,阀杆应水平安全,以免阀杆和阀板连接销钉腐蚀或松动时,阀板下滑。
当安全阀设有旁路阀时,该阀应铅封关。
8、安全阀的出口应无阻力,避免背压现象,若装设排泄管,其内径应大于安全阀的出口通径,安全阀排除口应注意防冻,对盛装易燃或有毒、剧毒介质的容器,排泄管应直通室外安全地点或有进行妥善处理的设施,排泄管不准装设任何阀门。
安全阀安装规定(3篇)

第1篇一、概述安全阀是压力容器、锅炉、管道等设备中重要的安全保护装置,其作用是在设备或管道内部压力超过规定值时自动开启,排放部分流体,使压力下降,从而避免设备或管道因超压而损坏,保障人身安全和设备运行。
为确保安全阀的正常运行和充分发挥其安全保护作用,特制定本规定。
二、安全阀安装要求1. 安全阀的选择(1)根据设备的工作介质、工作温度、工作压力、容积等因素,选择合适的安全阀类型。
(2)安全阀的额定排量应大于被保护设备或管道的最大泄放量。
(3)安全阀的额定压力应高于被保护设备或管道的工作压力。
2. 安全阀的安装位置(1)安全阀应安装在设备或管道的最高点、最易发生超压的部位或易于观察和检修的部位。
(2)安全阀不应安装在水平管道的末端,以避免杂质的积累和液体堵塞影响安全阀的工作。
(3)安全阀不应安装在设备或管道的最低点,以防止介质倒灌和腐蚀。
3. 安全阀的安装方式(1)安全阀应垂直安装,并与设备或管道连接处保持水平。
(2)安全阀与设备或管道连接时,应使用合适的连接管和管件,连接管的通孔截面积不得小于安全阀的进口截面积。
(3)安全阀与设备或管道连接时,应确保连接处密封良好,防止泄漏。
4. 安全阀的安装间距(1)安全阀与设备或管道连接处的间距应符合设备或管道的设计要求。
(2)安全阀与设备或管道连接处的间距应便于检修和维护。
5. 安全阀的安装顺序(1)先安装安全阀,再安装连接管和管件。
(2)安装过程中,注意保护安全阀的阀体和阀瓣,防止损坏。
(3)安装完成后,进行试压和检查,确保安全阀正常工作。
三、安全阀安装注意事项1. 安全阀安装前,应检查安全阀的型号、规格、额定压力、排量等参数是否符合设备或管道的设计要求。
2. 安全阀安装过程中,应注意保护安全阀的阀体和阀瓣,防止损坏。
3. 安全阀安装完成后,应进行试压和检查,确保安全阀正常工作。
4. 安全阀安装完成后,应定期对安全阀进行检查、校验和维护,确保其安全性能。
5. 安全阀安装过程中,应遵守国家相关安全规定,确保施工人员的人身安全。
安全阀配管设计规定

目次1 总则1.1 X围1.2 引用标准2 配管设计2.1一般要求2.2安全阀入口管道设计2.3安全阀出口管道设计1 总则1.1 X围本标准规定了安全阀安装的一般要求,以及安全阀入口和出口管道的配管设计要求。
本规定适用于石油化工装置内设备和管道上安全阀的配管设计。
1.2 引用标准使用本标准时,应使用下列标准最新版本。
GB50160 《石油化工企业设计防火规X》GB50316 《工业金属管道设计规X》SH3012 《石油化工管道布置设计通则》2 配管设计2.1 一般要求安全阀及其进出口管道的布置,应符合GB50316、SH3012中有关安全阀的布置要求。
2.1.2 设备和管道上的安全阀必须垂直向上安装,若以其它方式安装将会影响正常工2.1.3 安全阀尽可能直接安装在被保护设备的管口上或靠近该设备出口的管道上,以便流动状态下介质易进入安全阀。
2.1.4 有些情况下被保护设备的压力源存在压力波动现象(如压缩机出口管上的阀门),其波峰值接近安全阀的设定压力值,安全阀必须安装在远离压力源且压力较平稳的地方。
2.1.5 安全阀应安装在减压阀、孔板与流量计喷嘴、弯头等产生涡流区元件的下游足够远的地方,以避免湍流影响。
2.1.6 安全阀应安装在易于调节、检查和维修的场所,阀门周围必须有足够的操作空间,并能从操作平台进行检修。
2.1.7安全阀不应安装在长的水平管道的末端,以避免杂质的积累和液体堵塞影响安全阀的工作。
2.1.8 大直径安全阀布置时考虑拆开后吊装的可能,必要时要设吊柱或其他吊装设施。
2.1.9 排放至密闭系统的安全阀,其排放介质是液体或可凝气体时,安全阀的安装位上其他部件的安装和操作。
2.1.14 在往复式压缩机出口管道上设有脉动阻尼器或孔板并在其下游设置安全阀倍。
2.1.15 对有可能用蒸汽吹扫的泄压管道,应考虑由于蒸汽吹扫产生的热膨胀。
2.2 安全阀入口管道图-1 无切断阀的安全阀典型安装2.2.2 被保护设备到安全阀进口法兰之间的入口管道,应使其总压降不超过该阀设定压力(表压)的3 %,为此在配管设计上应考虑以下几点:a) 安全阀应靠近被保护的设备或管道;b) 当安全阀入口管道较长时应提交工艺专业核算,以便扩大入口管径减小压力降;c) 安全阀入口管道的公称尺寸必须等于或大于安全阀进口法兰的公称尺寸,其d) 安全阀入口管道上应采用长半径弯头(R≥1.5DN)。
阀门安装一般规定

阀门安装的一般规定1.1。
阀门应根据管道及仪表流程图(PID)上所示类型及数量设置。
当PID对某些阀门安装位置有具体要求时,应按工艺要求设置1。
2. 阀门的类型和温压等级应按照各工程规定中的配管材料等级来选用。
1.3 装置区内的阀门应布置在容易接近、便于操作、维修的地方.成排管道上的阀门应集中布置,并考虑设置操作平台或梯子。
1。
4 需要经常操作、维修和更换的阀门,应位于地面、平台或靠近梯子容易接近处。
气动和电动阀也同样应布置在方便接近的地方。
1.5 对于不需要经常操作的阀门(只在开停车时使用),如果在地面上无法操作时,也应布置在能架设临时梯子的地方.1。
6 阀门手轮的中心距操作面的高度为750~1500mm之间,最佳高度为1200mm,不需经常操作的阀门安装高度可达1500~1800mm。
当安装高度无法降低且又需要经常操作时,设计时应考虑设操作踏步。
1。
7 阀门手轮中心距操作面的高度超过1800mm时,应设置链轮挂钩,链轮的链距地面宜为800mm左右。
为不影响应链轮操作,将链子下端挂在靠近的墙上或柱子上。
1。
8 安装在管沟内的阀门,当打开沟盖板能够操作时,阀门的手轮不应低于沟盖板下300mm,当低于300mm以下时,应设阀门伸长杆,使其手轮在沟盖板下100mm以内。
1.9 安装在管沟内的阀门需要在地面上操作的,或安装在上一层楼面(平台)下方的阀门,可设阀门伸长杆使其延伸至沟盖板、楼板、平台上面进行操作。
伸长杆的手轮距操作面1200mm左右为宜。
小于等于DN40及丝扣连接的阀门不应使用链轮或伸长杆进行操作,以免损坏阀门。
通常情况下,应尽量少使用伸长杆和链轮来操作阀门。
1.10 布置在平台周围的阀门手轮距平台边缘的距离不宜大于450mm。
当阀杆和手轮伸入平台内的上方且高度小于2000mm时,应使其不影响操作人员的操作和通行,以免造成人身伤害。
1.11 阀门相邻布置时,手轮间的净距不宜小于100mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
先导式安全阀有哪些安装要求
安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,那么安全阀的作用是什么呢?安全阀是一种安全保护性的阀门,主要用于管道和各种承压设备上,当介质工作压力超过允许压力数值时,安全阀自动打开向外排放介质,随着介质压力的降低,安全阀将重新关闭,从而防止管道和设备的超压危险。
1、额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h 的锅炉,至少装一个安全阀。
可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
2、安全阀应垂直安装在锅商、集箱的最高位置。
在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
3、先导式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
4、对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
5、安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。
如果几个安全阀
共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
6、安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。
安全阀排气管底部应装腔作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。
