构造地质学综合读图题(15道
构造地质学地质读图例题
1、褶皱描绘褶皱的描绘包含以下内容：褶皱名称 ( 地名加褶皱种类 ) 、散布地址及范围、延长方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特色、与四周其他结构的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之( 见附图 3) 。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延长；核部由下石炭统构成，宽约500m，长约 2750m，平面上成不规则的长椭圆形，长宽比约为5∶ 1，近线形背斜。
两翼由中、上石炭统及二叠系地层构成，两翼产状是：西北翼是 NW315°∠ 60° -55 °，东南翼是 SE135°-∠ 40° -25 °；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约 80°，转折端比较圆滑，翼间角约 80°，为宽阔褶皱。
枢纽向 NE、SW两头倾伏，中部隆起，背斜向南西一分为二成两个背斜和此中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连结。
背斜形成于晚二叠世以后，早侏罗以前。
2、断层的描绘一条断层的描绘内容一般包含：断层名称 ( 地名 +断层种类，或用断层编号) 、地点、延伸方向、经过主要地址、延长长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界限错开等特色；两盘相对位移方向；断距大小；断层与其他结构的关系；断层形成时代及力学成因等。
如金山镇地域地质图( 附图 5) 西部的纵断层，描绘以下：“奇峰 - 雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两头分别延出图外，图内全长约180km。
断层面偏向 NW，倾角 20°-30 。
上盘 ( 即上涨盘 ) 为构成奇峰 - 寸峰背斜的石炭系各统地层，下盘 ( 即降落盘 ) 为下二叠统和上石炭统地层，构成一个不完好的向斜。
上涨盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
《构造地质学》地质读图例题(精选)
构造地质学读图题精选1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。

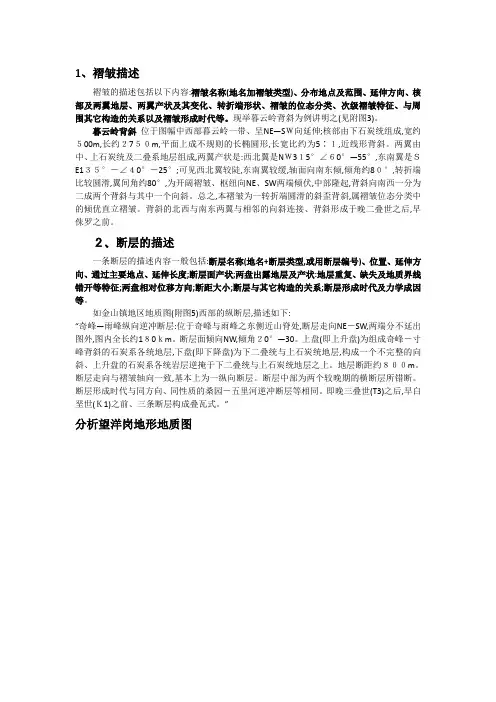

《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容:褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例讲明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE—SＷ向延伸;核部由下石炭统组成,宽约５00m,长约２7５０m,平面上成不规则的长椭圆形,长宽比约为5∶１,近线形背斜。
两翼由中、上石炭统及二叠系地层组成,两翼产状是:西北翼是NＷ3１5°∠６0°—55°,东南翼是ＳE1３５°－∠４0°－25°;可见西北翼较陡,东南翼较缓,轴面向南东倾,倾角约8０°,转折端比较圆滑,翼间角约80°,为开阔褶皱、枢纽向NE、SW两端倾伏,中部隆起,背斜向南西一分为二成两个背斜与其中一个向斜。
总之,本褶皱为一转折端圆滑的斜歪背斜,属褶皱位态分类中的倾优直立褶皱。
背斜的北西与南东两翼与相邻的向斜连接、背斜形成于晚二叠世之后,早侏罗之前。
２、断层的描述一条断层的描述内容一般包括:断层名称(地名+断层类型,或用断层编号)、位置、延伸方向、通过主要地点、延伸长度;断层面产状;两盘出露地层及产状:地层重复、缺失及地质界线错开等特征;两盘相对位移方向;断距大小;断层与其它构造的关系;断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层,描述如下:“奇峰—雨峰纵向逆冲断层:位于奇峰与雨峰之东侧近山脊处,断层走向NE－SW,两端分不延出图外,图内全长约1８0ｋm。
断层面倾向NW,倾角２0°—30。
上盘(即上升盘)为组成奇峰－寸峰背斜的石炭系各统地层,下盘(即下降盘)为下二叠统与上石炭统地层,构成一个不完整的向斜、上升盘的石炭系各统岩层逆掩于下二叠统与上石炭统地层之上。
地层断距约８００m。
断层走向与褶皱轴向一致,基本上为一纵向断层。
地理专题练习——地质构造图
地理专题练习——地质构造图一、单项选择题读地质剖面图，完成1—5题 1. 最有可能有泉水出露的位置是： A. ① B. ②C. ③D. ④ 2．图中形成年代最晚的是：A.岩层B.向斜C.背斜读图7，回答23—25题。
3．甲、乙两地都是河流的同一作用形成，乙地最适合发展A ．种植业B ．林业C ．牧业D ．渔业4．正常情况下，丙处地质构造应为A ．断层B ．背斜C ．向斜D ．地垒5．下列结论不可能的是A ．乙地地貌一般分布在河流中下游地区B ．沿河道可找到丰富的地下水C ．河流的走向受到了地质构造的影响D ．乙地地势高于甲地右图为某地质构造示意图，读图回答6—8题：6、图中岩层，最晚形成的是A 、①②B 、②③C 、①⑤D 、④⑥7、如果④是石灰岩，则⑤为A 、花岗岩B 、砂岩C 、大理岩D 、板岩8、岩石①在地表的部分常具有的特征是A 、含有生物化石B 、有较多的气孔C 、有方解石组成D 、有明显的层理读图9，完成9~10题。
9．图中代号所对应的地质构造正确的是A ．①是背斜，④是地垒B ．①是地堑，③是地垒C ．②是断层，④是地堑D ．①是向斜，③是背斜10．若甲、乙两处都有地下水，有关叙述正确的是A ． 按埋藏条件，甲处为承压水B ． 甲处地下水运动可能由低处向高处渗流C ． 乙处的直接补给水源是大气降水D ． 水量较稳定、水质较好的是乙处图—2是某处地层未曾倒置的地质剖面图,其中①—④代表所在地层的成岩作用。
回答11—13题。
11、下列关于该地地质事件发生的先后顺序，最正确是AA ．甲乙丙B ．甲丙乙C ．乙丙甲D ．丙乙甲12、侵入丙的岩脉应为何种岩石BA ．沉积岩B ．岩浆岩C ．变质岩D ．资料不足，无法判读。
① ③ 图213、图中⑤处岩石发生了变质，形成的岩石最有可能是BA．石灰岩B．大理岩C．花岗岩D．玄武岩在地质年代较老的褶皱构造地区常出现背斜成谷、向斜成山的“地形倒置”现象。
《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
构造地质学地质读图例题
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容:褶皱名称（地名加褶皱类型）、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云龄背斜为例讲明之（见附图3）。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸;核部由下石炭统组成，宽约 5 00m,长约2 7 5 0 m,平而上成不规则的长椭圆形，长宽比约为5 : 1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是:四北翼是NW315。
Z60°—55°，东南翼是S E13 5°— Z40°— 25°;可见西北翼较陡，东南翼较缓，轴而向南东倾,倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱、枢纽向NE、SW两端倾伏，中部隆起，背斜向南四一分为二成两个背斜与英中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西与南东两翼与相邻的向斜连接、背斜形成于晩二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括:断层名称（地名+断层类型，或用断层编号）、位置、延伸方向、通过主要地点、延伸长度;断层面产状;两盘出露地层及产状:地层重复、缺失及地质界线错开等特征;两盘相对位移方向;断距大小;断层与其它构造的关系;断层形成时代及力学成因等。
如金山镇地区地质图（附图5）西部的纵断层，描述如下："奇峰一雨峰纵向逆冲断层:位于奇峰与雨邯之东侧近山脊处，断层走向NE-SW,两端分不延出图外，图内全长约180k mo断层而倾向NW,倾角20°—30。
上盘（即上升盘）为组成奇峰一寸唸背斜的石炭系各统地层，下盘（即下降盘）为下二叠统与上右一炭统地层,构成一个不完整的向斜、上升盘的石炭系各统岩层逆掩于下二叠统与上石炭统地层之上。
地层断距约8 0 0 m a 断层总向与褶皱轴向一致，基本上为一纵向断层。
《构造地质学》作图地的题目十四例
《构造地质学》作图题十四例超实用一、1、K 1与T 1、T 2之间存在角度不整合，T 1与∈ –O 3之间存在角度不整合。
2、水平；背斜；背斜和向斜。
3、逆；构造窗；飞来峰。
4、∈2--O 3沉积∈2→O 3褶皱断裂，继续上升遭受风化剥蚀→地壳下降接受T 1、T 2沉积→T 1、T 2褶皱上升遭受风化剥蚀→地壳下降接受K 1K 2沉积→地壳平稳上升。
七、1读图题（共24分） 读下面的地质图并回答问题。
1、什么地层之间存在什么类型的不整合2、K 1、K 2属 岩层。
T 1、T 2组成的构造是 。
∈2—O 3组成的构造是 。
3、F 倾向 性质为 断层，与其相关的构造一是 ，另一是 。
4、本区地质事件的形成顺序是二、1、K 2与J 1J 2之间为平行不整合，J 1与D-C 3为角度不整合，D 与O-S 2为角度不整合。
2、水平；倒转背斜；北西；北东；斜歪倾伏；同斜褶皱；南东东。
3、正；正。
4、岩鞍；C 3之后，J 1之前。
5、O-S 2沉积→O-S 2褶皱、断裂，继续上升遭受风化剥蚀→地壳下降接受D-C 2沉积→D-C 2褶皱、断裂、岩浆侵入，继续上升遭受风化剥蚀→地壳下降接受J 1-J 2沉积→地壳平缓上升遭受风化剥蚀→地壳下降接受K 2沉积→地壳平稳上升。
七、读图题,读下列地质图并回答问题。
（共24分）1、什么地层之间存在什么类型的不整合 。
2、J —K 2属 岩层。
D —C 3组成的构造为 ，轴面倾向 ，枢纽倾伏方向为 依里卡德分类为 褶皱。
O —S 2组成的构造为 ，轴面倾向 。
3、F 1性质为 断层，F 2性质为 断层。
4、花岗岩体的产状为 形成时代为 。
1、 本图地质事件的形成序列是三、1、水平；单斜；北东；倾伏背斜和倾伏向斜。
2、J 1与C 1-P 2之间存在角度不整合，P 1与C 2之间存在平行不整合，C 1与O 1-S 3之间存在角度不整合。
3、斜歪倾伏；南东；北东；S 3之后，C 1之前。
《构造地质学》作图题十四例【精选】
《构造地质学》作图题十四例超实用一、1、K 1与T 1、T 2之间存在角度不整合，T 1与∈ –O 3之间存在角度不整合。
2、水平；背斜；背斜和向斜。
3、逆；构造窗；飞来峰。
4、∈2--O 3沉积∈2→O 3褶皱断裂，继续上升遭受风化剥蚀→地壳下降接受T 1、T 2沉积→T 1、T 2褶皱上升遭受风化剥蚀→地壳下降接受K 1K 2沉积→地壳平稳上升。
七、1读图题（共24分） 读下面的地质图并回答问题。
1、什么地层之间存在什么类型的不整合2、K 1、K 2属 岩层。
T 1、T 2组成的构造是 。
∈2—O 3组成的构造是 。
3、F 倾向 性质为 断层，与其相关的构造一是 ，另一是 。
4、本区地质事件的形成顺序是二、1、K 2与J 1J 2之间为平行不整合，J 1与D-C 3为角度不整合，D 与O-S 2为角度不整合。
2、水平；倒转背斜；北西；北东；斜歪倾伏；同斜褶皱；南东东。
3、正；正。
4、岩鞍；C 3之后，J 1之前。
5、O-S 2沉积→O-S 2褶皱、断裂，继续上升遭受风化剥蚀→地壳下降接受D-C 2沉积→D-C 2褶皱、断裂、岩浆侵入，继续上升遭受风化剥蚀→地壳下降接受J 1-J 2沉积→地壳平缓上升遭受风化剥蚀→地壳下降接受K 2沉积→地壳平稳上升。
七、读图题,读下列地质图并回答问题。
（共24分）1、什么地层之间存在什么类型的不整合 。
2、J —K 2属 岩层。
D —C 3组成的构造为 ，轴面倾向 ，枢纽倾伏方向为 依里卡德分类为 褶皱。
O —S 2组成的构造为 ，轴面倾向 。
3、F 1性质为 断层，F 2性质为 断层。
4、花岗岩体的产状为 形成时代为 。
1、 本图地质事件的形成序列是三、1、水平；单斜；北东；倾伏背斜和倾伏向斜。
2、J 1与C 1-P 2之间存在角度不整合，P 1与C 2之间存在平行不整合，C 1与O 1-S 3之间存在角度不整合。
3、斜歪倾伏；南东；北东；S 3之后，C 1之前。
构造读图题
1.读图题（共24分）读下面的地质图并回答问题。
1、什么地层之间存在什么类型的不整合。
2、K1、K2属岩层。
T1、T2组成的构造是。
↔2—O3组成的构造是。
3、F倾向性质为断层，与其相关的构造一是，另一是。
4、本区地质事件的形成顺序是。
1、K1与T1、T2之间存在角度不整合，T1与↔–O3之间存在角度不整合。
2、水平；背斜；背斜和向斜。
3、逆；构造窗；飞来峰。
4、↔2--O3沉积↔2→O3褶皱断裂，继续上升遭受风化剥蚀→地壳下降接受T1、T2沉积→T1、T2褶皱上升遭受风化剥蚀→地壳下降接受K1K2沉积→地壳平稳上升。
2.读图题,读下列地质图并回答问题。
（共24分）1、什么地层之间存在什么类型的不整合。
2、J—K2属岩层。
D—C3组成的构造为，轴面倾向，枢纽倾伏方向为依里卡德分类为褶皱。
O—S2组成的构造为，轴面倾向。
3、F1性质为断层，F2性质为断层。
4、花岗岩体的产状为形成时代为。
1、本图地质事件的形成序列是。
1、K2与J1J2之间为平行不整合，J1与D-C3为角度不整合，D与O-S2为角度不整合。
2、水平；倒转背斜；北西；北东；斜歪倾伏；同斜褶皱；南东东。
3、正；正。
4、岩鞍；C3之后，J1之前。
5、O-S2沉积→O-S2褶皱、断裂，继续上升遭受风化剥蚀→地壳下降接受D-C2沉积→D-C2褶皱、断裂、岩浆侵入，继续上升遭受风化剥蚀→地壳下降接受J1-J2沉积→地壳平缓上升遭受风化剥蚀→地壳下降接受K2沉积→地壳平稳上升。
3、读图题（共24分）分析下面的地质图并回答问题：1、J1-J3属岩层。
C 1-P2属岩层，其倾向。
O1-S3组成的构造为。
2、什么地层之间存在什么类型的不整合。
3、依里卡德分类，图中向斜为褶皱，其轴面倾向枢纽向倾伏，形成时代为。
4、F1断层形成时代，性质为断层，F2断层倾向性质为断层。
5、岩体的产状为，其形成时代为。
6、本区地质事件的形成顺序是1、水平；单斜；北东；倾伏背斜和倾伏向斜。
构造地质学试题汇总及综合作图试题
1.名词解释(共73道)成断面上形态各异、平面上呈平行排列的长条状块段，即石香肠。
在被拉断的强硬层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。
故石香肠构造是各种断块、裂隙与楔入褶皱或分泌物充填的构造组合。
034窗棂构造Ans:窗棂构造是强硬层组成的形似一排棂柱的半圆柱状大型线状构造。
035压力影构造Ans:是矿物生长线理的另一种表现。
由岩石中相对刚性的物体及其两侧（或四周）在变形中发育的同构造纤维状结晶矿物组成。
岩石中作为相对刚性的物体有黄铁矿、磁铁矿，还有化石、砾石、岩屑和变斑晶等。
变形一般不强，只出现微破裂、波状消光、变形纹等。
核心物质两侧的结晶纤维由石英、方解石、云母或绿泥石等矿物组成。
036枢纽Ans:单一褶皱面上最大弯曲点的连线。
037褶皱脊线Ans:同一褶皱面上沿着背形最高点的连线。
038翼间角Ans:正交剖面上两翼间的内夹角。
圆弧形褶皱的翼间角是指通过两翼上两个拐点的切线之间的夹角。
039轴面Ans:各相邻褶皱面的枢纽连成的面叫轴面。
040轴迹Ans:轴面与地形面的交线在地质图上的投影称为地质图上的轴迹。
041褶轴042平行褶皱043相似褶皱044隔档式褶皱045隔槽式褶皱迭加褶皱046047纵弯褶皱作用048横弯褶皱作用049共轴迭加褶皱050横跨褶皱051节理系052节理组053追综张节理054共轭剪节理055张节理056剪节理057滑距058断距059地层断距060阶步061逆冲推覆构造062飞来峰063构造窗064同沉积断层065碎裂岩066擦痕067地垒068地堑069韧性剪切带S-C组构070糜棱岩071072鞘褶皱073构造置换2.选择题 (共31道)序号内 容001 Quest: 确定岩层产状的两个基本要素 A ：走向和倾向( ) B ：倾向和倾角( )C ：走向和倾角( ) Ans: B002 Quest: 两套地层关系反映了构造演化过程为：下降沉积－褶皱、岩浆侵入并遭受剥蚀—再下降沉积，其接触关系为 A ：平行不整合( ) B ：角度不整合( )C ：整合( )D ：假整合( ) Ans:B003 Quest: 岩层的真倾角 A ：大于视倾角( ) B ：小于视倾角( )C ：等于视倾角( ) Ans: A004Quest: 递进变形过程中，在非常微小瞬间发生微量应变是 A ：无限小应变 ( ) B ：有限应变( ) C ：增量应变( ) D ：非均匀应变( ) Ans: C005 Quest: 在共轴递进变形中，增量应变椭球体的主轴始终与有限应变椭球体主轴 A ：平行( ) B ：不平行( )C ：可平行也可不平行( ) Ans:A006 Quest: 在单剪状态下，剪切面平行 A ：应变椭球体的XY 面( ) B ：应变椭球体的XZ 面( )C ：ab 运动面( )D ：应变椭球体的YZ 面( ) Ans:A3.填空题(共25道)4.问答题(共40道)001Quest:分析下图各地层间的接触关系Ans:D2/D1——整合P1/D2——平行不整合T1/P1——平行不整合T2/T1——整合K1/T2——角度不整合002Quest:分析下面地形地质图，指出J－K、O －P地层的产出状态Ans:J-K：水平产状O-P：SW003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序Ans:倒转层序004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）Ans:005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小（2）东侧008Quest:指出下列图中线理的名称类型Ans:A——皱纹B——拉伸009Quest:下图AB为一线性构造，请指出其产状要素名称Ans:010Quest:写出下图褶皱各部分名称Ans:1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点011Quest:根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。
构造地质学综合读图题（道（精品）
综合读图题共15道序号内容图形分数难度答案0011、D2与J1的接触关系为＿＿＿＿＿＿2、F 为＿＿＿＿断层，形成时代为＿＿＿＿＿＿。
3、褶皱形态为＿＿＿＿，形成时代为＿＿＿＿＿＿。
4、花岗岩体（Υ）与J1的接触关系为＿＿＿＿。
15B0021、图中有＿＿个不整合，其类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2、图中P—J 形成的褶皱位态类型为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、F 是_____________断层，形成时代为_______________。
4、各地质事件序列由老到新为＿＿＿＿。
20A0031、K1与下伏地层接触关系为＿＿＿＿接触，D2与下伏地层为_________接触2、根据褶皱位态分类，寒武系－D 形成的褶皱正确命为＿＿＿＿＿＿＿＿。
3、岩体（Υ）与Pt－D地层为＿＿＿＿接触，与K1为＿＿＿＿＿接触。
4、F1是＿＿＿＿＿断层。
20A 0041、K2与J1地层接触关系为＿＿＿＿＿。
2、J1与下伏地层为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、寒武系—O1组成的褶皱构造特征为____________________。
4、F 为＿＿＿＿＿断层，依据为＿＿＿＿＿＿＿＿＿＿＿＿＿。
5、地质事件发生顺序由老到新为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
20A0051、图中存在＿＿＿个不整合，其类型有＿＿＿＿＿＿＿＿＿＿＿。
2、F1为＿＿＿＿＿＿断层，F2为＿＿＿＿＿＿＿断层。
3、褶皱有＿＿＿＿，按其褶皱位态分类应属于＿＿＿＿＿＿褶皱。
4写出地质事件发生顺序（由老至新）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
20A0061、J1与下伏地层为＿＿＿＿＿接触2、图中褶皱位态分类为＿＿＿＿＿＿＿＿。
3、枢纽产状大致产状为＿＿＿＿＿，轴面产状大致为＿＿＿＿。
4、F 为＿＿＿＿＿断层，形成时代为＿＿＿＿＿＿＿。
5、花岗岩体（r）与寒武-O2地层为＿＿＿＿＿接触，形成时代为＿＿＿＿。
20A0071、图中有＿＿＿＿＿＿＿个不整合，其类型为_______________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合读图题共15道
序号内容图形分数难度答案
0011、D2与J1的接触关系为＿＿＿＿＿＿2、F 为＿＿＿＿断
层，形成时代为＿＿＿＿＿＿。
3、褶皱形态为＿＿＿＿，
形成时代为＿＿＿＿＿＿。
4、花岗岩体（Υ）与J1的接触
关系为＿＿＿＿。
15B
0021、图中有＿＿个不整合，其类型为＿＿＿＿＿＿＿＿＿＿
＿＿＿＿＿。
2、图中P—J 形成的褶皱位态类型为＿＿＿＿
＿＿＿＿＿＿＿＿＿＿＿＿。
3、F 是_____________断层，
形成时代为_______________。
4、各地质事件序列由老到新
为＿＿＿＿。
20A
0031、K1与下伏地层接触关系为＿＿＿＿接触，D2与下伏地层
为_________接触2、根据褶皱位态分类，寒武系－D 形成
的褶皱正确命为＿＿＿＿＿＿＿＿。
3、岩体（Υ）与Pt－D
地层为＿＿＿＿接触，与K1为＿＿＿＿＿接触。
4、F1是＿
＿＿＿＿断层。
20A 0041、K2与J1地层接触关系为＿＿＿＿＿。
2、J1与下伏地层
为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、寒武系—O1组成的褶
皱构造特征为____________________。
4、F 为＿＿＿＿＿断
层，依据为＿＿＿＿＿＿＿＿＿＿＿＿＿。
5、地质事件发生
顺序由老到新为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
20A
0051、图中存在＿＿＿个不整合，其类型有＿＿＿＿＿＿＿＿＿
＿＿。
2、F1为＿＿＿＿＿＿断层，F2为＿＿＿＿＿＿＿断
层。
3、褶皱有＿＿＿＿，按其褶皱位态分类应属于＿＿＿＿
＿＿褶皱。
4写出地质事件发生顺序（由老至新）＿＿＿＿
＿＿＿＿＿＿＿＿＿＿＿。
20A
0061、J1与下伏地层为＿＿＿＿＿接触2、图中褶皱位态分类为＿＿＿＿＿＿＿＿。
3、枢纽产状大致产状为＿＿＿＿＿，轴面产状大致为＿＿＿＿。
4、F 为＿＿＿＿＿断层，形成时
代为＿＿＿＿＿＿＿。
5、花岗岩体（r）与寒武-O2地层为＿＿＿＿＿接触，形成时代为＿＿＿＿。
20A
0071、图中有＿＿＿＿＿＿＿个不整合，其类型为
_______________。
2、褶皱枢纽方向为＿＿＿，轴面产状
为＿＿＿，褶皱位态类型为＿＿＿＿＿褶皱。
3、岩体的侵入时代为＿＿＿＿＿。
4、F 为＿＿＿＿＿＿断层。
15B
0081图中褶皱位态类型有＿＿＿＿＿＿＿＿。
2、F1为＿＿＿＿＿＿断层，F2为＿＿＿＿＿＿断层。
3、列出图中各构造
发育的相对时间顺序，由老至新为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
15B
0091、图中存在＿＿＿＿个不整合，其类型有＿＿＿＿＿＿＿＿＿＿。
2、分析褶皱特点，枢纽的延伸方向为＿＿＿＿＿，倾伏向为＿＿＿＿＿，褶皱按位态分类为＿＿＿＿＿＿＿＿＿＿。
3、断裂F1、F2、F3的运动学类型为＿＿＿＿＿，其组合形式分别为＿＿＿＿＿＿。
4、岩体与围岩接触关系为＿＿＿＿＿＿，其形成时代为＿＿＿＿。
5、构造事件形成顺序（由老至新）为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
20A
0101、E 与下伏地层呈＿＿＿＿接触关系，T2与下伏岩层呈＿＿＿＿＿，接触关系。
2、花岗岩体（Υ）与－O3地层呈＿＿＿＿接触，与T2呈＿＿＿＿＿接触。
3、画出煤层的分布范围4、F1断层性质为＿＿＿＿，F2断层性质为＿＿＿＿＿，
F3断层性质为＿＿＿＿＿，F4断层性质为＿＿＿＿。
5、F5、F7断层圈闭的构造是＿＿＿＿＿＿＿构造，F6、F8断层圈闭的构造是_________________________。
6、断裂空间组合类型为＿＿＿＿＿＿＿＿＿＿。
20A 0111、图中不整合接触及其类型有＿＿＿＿＿＿＿＿＿＿＿＿＿。
2、侵入体（Υ）与围岩的接触关系有＿＿＿＿＿＿＿＿＿＿。
3、构造层有＿＿＿＿＿＿＿＿，各构造层褶皱发育特点是＿＿＿＿＿＿＿＿＿＿＿＿＿。
4、区内断裂F1、F2、
F3、F4、F5断层的运动学类型分别为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，其组合形式为＿＿＿＿＿＿＿＿＿＿。
5、分析区内构造形成的时代，构造事件相对发生的顺序由老至新为＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
20A
0121、J1与下伏地层为＿＿＿＿＿接触2、背斜轴面产状为＿＿＿＿，枢纽产状为＿＿＿＿＿，向斜轴面产状为＿＿＿＿＿＿，其枢纽产状为＿＿＿＿＿＿。
3、花岗岩体（Υ）与J 地层为
＿＿＿＿＿接触，侵入时代为＿＿＿，基性岩体（υ）产状为＿＿＿＿，侵入时代为＿＿＿＿＿。
3、断层（F）的运动学类型为＿＿＿＿＿，形成时代为＿＿＿＿＿＿。
20A 0131、图中有＿＿＿＿个不整合，其类型有___________,它们形成的时代分别为＿＿＿＿＿2、花岗岩体与T2的接触关系为＿＿＿＿，与O3－D3为＿＿＿＿＿接触。
3、根据断层两盘运动方向确定断层F1为＿＿＿＿断层，F2为＿＿＿＿断层，
F3为＿＿＿＿断层，F4为＿＿＿＿断层。
4、断层组合形式F1、F2为＿＿＿＿，F3、F4为＿＿＿＿＿。
5、分析区内构造形成的时代，构造事件发生相对顺序由老到新有＿＿＿＿＿＿＿＿＿＿。
20A 0141、图中存在＿＿个不整合接触关系，分别为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
2、寒武－志留系褶皱构造特征为＿＿＿＿＿＿＿＿＿＿＿＿。
3、F1为＿＿＿断层，F2为＿＿＿＿断。
4、花岗岩体（r）与C 地层的接触关系为＿＿＿＿＿＿
＿，侵入时代为＿＿＿＿。
5、分析区内构造形成的时代，构造事件发生相对顺序由老至新为＿＿＿＿＿＿＿＿＿＿＿＿＿。
20A 0151、图中不整合接触关系有＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
它们形成的时代分别为______________________。
2、晚古生代地层的褶皱特征为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
3、F1断裂运动学类为＿＿＿＿＿断层，F2断裂运动学类为＿＿
＿＿断层。
4、υ岩体的产状为＿＿＿＿，Υ岩体侵入时代为＿＿＿＿5、各构造事件相对发生的顺序为＿＿＿＿＿＿＿＿＿＿＿＿。
20A。
