三、加热原理
1、钢坯加热的目的: (1)提高钢坯的塑性,以降低钢坯在热加工
时的变形抗力,从而减少轧制中轧辊的磨损和断 辊等机械设备事故。
(2)使坯料内外温度均匀,以避免由于温度 应力过大造成成品的严重缺陷或废品。
(3)改善金属的结晶组织或消除加工时所形 成的内应力。
Page 30
2、钢坯的加热工艺: (1)加热温度:加热终了时钢坯出炉前的表
Page 22
烟道布置时要尽量缩短长度和减少烟气流动 阻力损失,要与厂房柱基、设备基础和电缆等保 持一定的距离,以免它们受烟道温度的影响。为 了控制排烟量以调节炉膛压力,烟道上必须设置 烟道闸板。 (3)烟囱:烟囱是通常用的一种排烟装置。烟囱 结构有砖烟囱、钢筋混凝土烟囱和金属烟囱。绝 大多数的烟囱采用钢筋混凝土烟囱修建。
Page 25
6.余热回收系统
(1)换热器:换热器是余热回收装置的一种, 主要用于回收烟气余热,以提高炉子的热利用效 率。
换热器按材质可分为金属换热器和陶瓷换热 器,金属换热器导热系数高、体积小、气密性好 等;陶瓷换热器可以承受很高的烟气温度,可将 空气预热到800~1000℃,且寿命长。
Page 26
砌筑的炉墙,主墙厚度为1.5~2块砖厚(464~ 580mm)。用耐火浇注料砌筑的炉墙,主墙厚度一 般为250~300mm。其余部分为绝热耐火材料,构 成复合炉墙。为提高炉子强度和气密性,炉墙外 面包上4~10mm厚的钢板。
Page 8
炉顶:按结构形式分为拱顶和吊顶两种。拱 顶可用楔形砖砌筑或不定形耐火材料捣制而成, 吊顶是由一些特制的异形砖组成,异形砖用金属 吊杆单独地或成组的吊在钢结构上。
(2)加热炉余热回收的途径: ①利用排出炉外的烟气来预热空气和煤气,
水套式加热炉的结构及工作原理ppt课件
责任心、真功夫、好习惯
油气集输工艺技术
水套式加热炉的结构及工作原理
彭朋
1
一、水套式加热炉的结构教学内容
中间传热介质为 简称水套炉。
的火筒式间接加热炉,
1/2~2/3
2
一、水套式加热炉的结构教学内容
24 25 26
1 23
23
22
21
20 19 18
1715 16
4 5 6 7 8 9 10
Hale Waihona Puke 13 144一、水套式加热炉的结构教学内容
组成水套式加热炉的主体部分,它能 承受一定的内压力和温度,并且可容纳内 部构件和一定容积的水量。
5
一、水套式加热炉的结构教学内容
水套炉的受热面 。
常用管径规格:48mm、60mm、89mm、 114mm和 159mm。
间接式换热器
6
一、水套式加热炉的结构教学内容
11 12
3
一、水套式加热炉的结构教学内容
1—燃料总阀;2—二级合风;3—一级合风; 4—燃烧器;5—耐火燃烧道;6—鞍式支座; 7—火管;8—烟管;9—加热盘管;10—壳体; 11—排污阀;12—人孔;13—出液阀;14— 连通阀;15—进液阀;16—温度计;17—压 力表;18—加水阀;19—放空阀;20—温度 变送器;21—安全阀;22—烟道挡板;23— 烟囱;24—烟箱;25—防爆门;26—燃料阀。
7
二、水套式加热炉的工作原理教学内容
燃料 燃烧
热量
火管和烟管管壁
传热 介质
热量
被加热 介质
加热盘管管壁
8
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
9
油气集输工艺技术
水套式加热炉的结构及工作原理
彭朋
1
一、水套式加热炉的结构教学内容
中间传热介质为 简称水套炉。
的火筒式间接加热炉,
1/2~2/3
2
一、水套式加热炉的结构教学内容
24 25 26
1 23
23
22
21
20 19 18
1715 16
4 5 6 7 8 9 10
Hale Waihona Puke 13 144一、水套式加热炉的结构教学内容
组成水套式加热炉的主体部分,它能 承受一定的内压力和温度,并且可容纳内 部构件和一定容积的水量。
5
一、水套式加热炉的结构教学内容
水套炉的受热面 。
常用管径规格:48mm、60mm、89mm、 114mm和 159mm。
间接式换热器
6
一、水套式加热炉的结构教学内容
11 12
3
一、水套式加热炉的结构教学内容
1—燃料总阀;2—二级合风;3—一级合风; 4—燃烧器;5—耐火燃烧道;6—鞍式支座; 7—火管;8—烟管;9—加热盘管;10—壳体; 11—排污阀;12—人孔;13—出液阀;14— 连通阀;15—进液阀;16—温度计;17—压 力表;18—加水阀;19—放空阀;20—温度 变送器;21—安全阀;22—烟道挡板;23— 烟囱;24—烟箱;25—防爆门;26—燃料阀。
7
二、水套式加热炉的工作原理教学内容
燃料 燃烧
热量
火管和烟管管壁
传热 介质
热量
被加热 介质
加热盘管管壁
8
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
9
真空相变加热炉
启炉
1、合上燃烧器控制柜运行开关,启动点火程序(以下为程控器自动控制)。 2、风机启动吹扫,风门开到最大设定值,吹扫大约30秒后。 3、风门开始关小,准备点火。 4、点火变压器启动,延时大约4秒,4秒后自动断电。 5、点火变压器启动2秒后,电磁阀打开。 6、建立火焰,并且火焰检测器启动(火焰检测器在启动和运行过程中一直处于
5 、当停止使用时,请切断电路、气路。冬季停用时,请务必将壳体内的水 及盘管内的介质排放干净,防止设备冻裂。
启运加热炉注意事项
(1)真空加热炉是在负压状态下运行,运行时,不得打开排污阀,否则会 破坏真空,无法正常工作
(2)真空加热炉1次减压后压力应在0.1—0.2Mpa之间 (3)初次投运加热炉燃料气需要调至最小,然后逐渐开大,否则会回火或
注意:按复位按钮的时间不允许超过4秒,否则程控器易损坏
建立真空
1、关闭加热介质的进口阀
2、将控制燃烧器的水浴控制停炉温度设定在95 ℃
3、待加热炉蒸汽压力达到0.02~0.04MPa时真空阀会自动打开排汽,在排放 水蒸气的同时会把加热炉内的空气排出
4、排放时间约5~8分钟
5、打开加热介质进口阀门,低温介质进入盘管,水蒸气遇盘管冷凝成液态 水,汽压降低,最终运行压力低于外界标准大气压,运行压力正常在0.05~0MPa,从而实现了加热炉容器的真空。
停运加热炉的注意事项 1、如需要长期停炉,需要将炉体内的水排净,防止炉体冻裂 2、加热炉的所有电源必须全部切断 3、燃料气供给的所有阀门必须确认关闭
目录
一、加热炉工作原理 二、加热炉的结构 三、加热炉的主要参数 四、启动加热炉的检查、操作及注意事项 五、停运加热炉的操作及注意事项 六、加热炉常见故障及排除方法
六、加热炉常见故障及排除方法

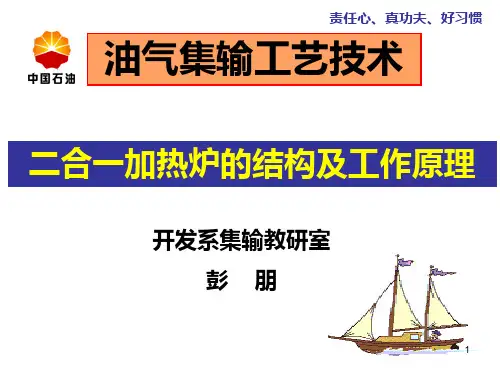

二合一加热炉的结构及工作原理PPT课件
6
一、二合一加热炉的结构教学内容
与火筒炉的作用相同
7
一、二合一加热炉的结构教学内容
把加热段和缓冲段分成两部分。
防冲板与挡板之间形成相对宁静的 沉降环境,油水发生重力分离,油聚 集在防冲板与挡板之间。
8
一、二合一加热炉的结构教学内容
油水分离后的水从挡板的下部开口 进入由挡板和壳体所组成的集水区。
9
一、二合一加热炉的结构教学内容
用浮球带动继电器,用于液面的高报和低报。
10
二、二合一加热炉的工作原理教学内容
来水
加热段
隔
板
热水
缓冲段
11
二、二合一加热炉的工作原理教学内容
集液区
油水分离
重力 沉降
油
收油泵
挡 板 水
出水管
集水区
排出
12
广泛应用于油田转油站
3
一、二合一加热炉的结构教学内容
以隔板为界划分为加热段和缓冲段两部分。
4
一、二合一加热炉的结构教学内容
隔板
30
31 29 28
25 27 26
241
20
23
4 5 6 7 8 9 10 11 12 13 14 15
16 18 17 19
5
一、二合一加热炉的结构教学内容
1—燃料总阀;2—二级合风;3—一级合风; 4—燃烧器;5—耐火燃烧道;6—鞍式支座; 7—火管;8—烟管;9—手孔;10—进液分配 管;11—壳体;12—排污阀;13—隔板; 14—防冲板;15—挡板;16—压力表;17— 温度计;18—出液阀;19—连通阀;20—进 液浮球液面调节阀;21—收油阀;22—放空阀; 23—加水阀;24—平衡管阀;25—安全阀; 26—人孔;27—液位继电器;28—温度变送 器;29—烟道挡板;30—烟囱;31—烟箱; 32—防爆门 。
一、二合一加热炉的结构教学内容
与火筒炉的作用相同
7
一、二合一加热炉的结构教学内容
把加热段和缓冲段分成两部分。
防冲板与挡板之间形成相对宁静的 沉降环境,油水发生重力分离,油聚 集在防冲板与挡板之间。
8
一、二合一加热炉的结构教学内容
油水分离后的水从挡板的下部开口 进入由挡板和壳体所组成的集水区。
9
一、二合一加热炉的结构教学内容
用浮球带动继电器,用于液面的高报和低报。
10
二、二合一加热炉的工作原理教学内容
来水
加热段
隔
板
热水
缓冲段
11
二、二合一加热炉的工作原理教学内容
集液区
油水分离
重力 沉降
油
收油泵
挡 板 水
出水管
集水区
排出
12
广泛应用于油田转油站
3
一、二合一加热炉的结构教学内容
以隔板为界划分为加热段和缓冲段两部分。
4
一、二合一加热炉的结构教学内容
隔板
30
31 29 28
25 27 26
241
20
23
4 5 6 7 8 9 10 11 12 13 14 15
16 18 17 19
5
一、二合一加热炉的结构教学内容
1—燃料总阀;2—二级合风;3—一级合风; 4—燃烧器;5—耐火燃烧道;6—鞍式支座; 7—火管;8—烟管;9—手孔;10—进液分配 管;11—壳体;12—排污阀;13—隔板; 14—防冲板;15—挡板;16—压力表;17— 温度计;18—出液阀;19—连通阀;20—进 液浮球液面调节阀;21—收油阀;22—放空阀; 23—加水阀;24—平衡管阀;25—安全阀; 26—人孔;27—液位继电器;28—温度变送 器;29—烟道挡板;30—烟囱;31—烟箱; 32—防爆门 。
采油PPT课件:真空加热炉的结构与原理
加热炉结构图
(三)加热炉的工作原理
燃烧器将燃气充分在燃烧火筒中燃烧,高温气体 经火筒和烟管,与锅壳内中间介质——水充分换 热,水受热沸腾产生蒸汽,与密封在一个容器中 的加热盘管接触,把热量传递给盘管,由于盘管 外表面温度较低,从而使蒸汽冷凝成水,水落下 后又被加热成蒸汽,如此循环往复实现了相变换 热过程。由于蒸汽的冷凝,使炉体内形成真空状 态,产生负压。
2、操作间着火
操作间着火时,应在远距离的地点将燃料输 送管道阀门关闭,切断电源,并用灭火器进 行灭火。
3、加热炉汇管穿孔跑油着火
关闭事故炉天然气阀门; 改通流程开旁通阀; 关闭事故炉进油、出油阀门; 用蒸汽或干粉灭火机灭火; 通风扫线。 查清穿孔位置及故障原因进行处理。
4、燃烧器的故障
理检查。 1:第一安全时间完成时无火焰信号;检查游离探针系统, 2:第二安全时间完成时无火焰信号;调整更换。
程控盒 LFL透明窗口
(2)燃烧器不好点火
原因: 各参数值设定不当。 天然气内有空气或流量不够,因此没有足够的燃气维
持稳定的火焰。 由于空气和燃气的比例不正确。
排除方法: 按给定参数重新设定各参数。 排天然气,将管道内空气排除干净。 可以通过燃烧头部调节燃气进气口之间的空气通道。
(一)真空加热炉的主要参数
额定功率
1600kw
额定流量
137.88m3/h
主盘管额定压力
2.5Mpa
炉体额定压力
-0.01Mpa
出口温度
55℃
外型尺寸 8035×4447×4522
热效率
90%
(二)真空加热炉的结构
由燃烧火筒、回烟室、烟管、前烟箱、烟囱、 吸热主副工质盘管、真空阀(或安全阀)、 防爆装置、检测仪表组成。
真空加热炉原理及操作17页PPT
真空相变加热炉
六、停运
a)干法保养:(一般情况下一个月以上的,易采取干法保养) 干燥剂不要直接接触加热炉金属表面,可装在铁盘等容器内,为了
防止干燥剂吸潮发胀,故只装容器的1/2~1/3,防止发胀后溢出,存放 干燥剂后要关严人孔,手孔和其它孔盖,汽、水管道上的阀门必须截断, 最好用盲板堵死。每月应检查一次,生石灰变粉时及时更换。
SH。 • 管程压力: • 被加热介质的设计压力,单位MPa;被加热介质为多种介质,
则此项不表示。 • 壳程压力: • 单位MPa。此项不表示。(一般工作压力为-0.01MPa~
+0.02MPa。) • 燃料种类: • Q—天然气;Y—油;YQ—油气两用
真空相变加热炉
五、日常检查、维护与保养
1、液位计的显示真实、清晰 2、检查压力、温度仪表的有效期、显示是否正常 3、各仪表阀门的密封性 4、加热炉介质进出口压力及压差 5、加热炉要求添加软化水,定期对水质进行化验是否达标(每3~6 个月化验一次) 6、一年检查一次加热炉法兰连接处的垫片、O型密封圈有无破损、 炉体盘管管线及燃料管线的管道、阀门有无泄漏。如有及时更换 7、一年一次打开前烟箱观察对流受热面有无积灰,烟箱内保温是 否完好,尾部受热面是否存在腐蚀。 8、从人孔进入检查烟管焊缝、板边等处有无裂纹、腐蚀现象,根 据现场情况进行维护修理。锅筒内有无水垢、水渣等,必要时可进行 清理并排污。
真空相变加热炉
四、型号的说明
□□-□/□/□-□
燃料种类(Y/Q/YQ) 壳程压力(MPa) 管程压力(MPa) 管程介质 加热炉功率(kW) 加热炉型号
真空相变加热炉
四、型号说明
• 真空加热炉—VH;采暖真空加热炉—CWNS;天然气真空加热 炉—VHG;
油田集输设备讲解(加热炉)PPT课件
? 汽蚀的产生
47
一、汽蚀故障处理
➢ 1. 机组产生振动及噪声,严重时可泵内有噼噼啪啪的响声。 ➢ 2. 汽蚀的开始阶段,由于发生的区域小,气泡不多,对泵的
运行影响不大,泵的性能不会受大的改变。当汽蚀到一定程度 时,会使性能急剧恶化,泵效下降,严重时断流,使离心泵因 “抽空”而吸不上油来,破坏泵的正常工作。 ➢ 3. 由于疲劳腐蚀和电化学腐蚀的综合作用,使叶片甚至叶轮 的前后盖板产生蜂窝状的点蚀或沟槽状的金属剥蚀,严重时甚 至将叶片穿透,使叶轮完全报废。
43
离心泵的操作规程
三、倒泵操作
➢ 1.接到通知后,按启动前的准备步骤检查备用泵。 ➢ 2.关小欲停泵的出口阀门,控制好排量。 ➢ 3.按启运操作步骤启动备用泵,调节好排量和压力。 ➢ 4.按停泵操作步骤停运欲停泵,调节排量和压力达到
工作需要值。
44
集输设备一离心泵
一、结构及工作原理
学
二、主要性能参数
16
二、加热炉的工作原理
直热式加热炉 工作原理
在点火前启动输油泵或热油泵,在盘管内形成循环后, 再进行点火,点火后燃料在辐射室的炉堂内充分燃烧, 高温烟气翻越(上行或下行)挡火墙至对流室;在对流 室内,高温烟气又以对流和辐射的方式(同时炉墙砖壁
也以辐射的方式)向对流管传热,最后由烟管排出
17
二、加热炉的工作原理
24
离心泵的性能参数
功率
泵在单位时间内对液体做的功称为功率,用符号N表示
,单位为瓦特(W)。
有效功率 =ρ·g·Q·H
轴功率 /η 原动机功率
N有效 N轴= N有效
1.1-1.2)× N轴
N泵=(
25
离心泵的性能参数
效率
47
一、汽蚀故障处理
➢ 1. 机组产生振动及噪声,严重时可泵内有噼噼啪啪的响声。 ➢ 2. 汽蚀的开始阶段,由于发生的区域小,气泡不多,对泵的
运行影响不大,泵的性能不会受大的改变。当汽蚀到一定程度 时,会使性能急剧恶化,泵效下降,严重时断流,使离心泵因 “抽空”而吸不上油来,破坏泵的正常工作。 ➢ 3. 由于疲劳腐蚀和电化学腐蚀的综合作用,使叶片甚至叶轮 的前后盖板产生蜂窝状的点蚀或沟槽状的金属剥蚀,严重时甚 至将叶片穿透,使叶轮完全报废。
43
离心泵的操作规程
三、倒泵操作
➢ 1.接到通知后,按启动前的准备步骤检查备用泵。 ➢ 2.关小欲停泵的出口阀门,控制好排量。 ➢ 3.按启运操作步骤启动备用泵,调节好排量和压力。 ➢ 4.按停泵操作步骤停运欲停泵,调节排量和压力达到
工作需要值。
44
集输设备一离心泵
一、结构及工作原理
学
二、主要性能参数
16
二、加热炉的工作原理
直热式加热炉 工作原理
在点火前启动输油泵或热油泵,在盘管内形成循环后, 再进行点火,点火后燃料在辐射室的炉堂内充分燃烧, 高温烟气翻越(上行或下行)挡火墙至对流室;在对流 室内,高温烟气又以对流和辐射的方式(同时炉墙砖壁
也以辐射的方式)向对流管传热,最后由烟管排出
17
二、加热炉的工作原理
24
离心泵的性能参数
功率
泵在单位时间内对液体做的功称为功率,用符号N表示
,单位为瓦特(W)。
有效功率 =ρ·g·Q·H
轴功率 /η 原动机功率
N有效 N轴= N有效
1.1-1.2)× N轴
N泵=(
25
离心泵的性能参数
效率
水套式加热炉的结构及工作原理 PPT
24
Hale Waihona Puke 2225 2621
20 19 18
1715 16
1 23
4 5 6 7 8 9 10
13 14
11 12
1—燃料总阀;2—二级合风;3—一级合风;4—燃烧器;5—耐火燃烧道;6—鞍 式支座;7—火管;8—烟管;9—加热盘管;10—壳体;11—排污阀;12—人孔; 13—出液阀;14—连通阀;15—进液阀;16—温度计;17—压力表;18—加水阀; 19—放空阀;20—温度变送器;21—安全阀;22—烟道挡板;23—烟囱;24—烟 箱;25—防爆门;26—燃料阀。
用单根钢管或多根无缝钢管和管板组焊而成的管束。它与 火筒连接在一起, 高温的烟气通过烟管从烟囱中排出而 使水套内的水加温。
也叫走油盘管,是由蛇形管组焊而成的钢管。介质 通过其中时被水套里的热水和蒸汽加热。
也叫烟火管,水套加热炉燃烧及排放烟气的管道 。它由火筒和烟管组焊而成。
1、常压燃烧水套加热炉:
水套式加热炉 的工作原理及结构
课程提纲
1 水套加热炉的定义和作用 2 水套加热炉的工作原理 3 水套加热炉的结构组成及分类 4 水套加热炉的优缺点
中间传热介质为 简称水套炉。
的火筒式间接加热炉,
1/2~2/3
水套加热炉是为满足油田特殊需要而设计的一种专用加
热设备, 主要用于油气集输系统过程中,将原油天然气加
不妥之处请批评指正!
燃烧器风机强制向炉膛供风,并配备白动程序点火与熄火保护装 置。大部分采用平直或平直与波形组合的火筒和螺旋槽构成,盘管采 用可拆式螺旋槽U形管束。优点:热效率高,结构紧凑,钢材耗量少。
2、负压燃烧水套加热炉:负压燃烧即燃烧所需空气为自然进
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
b
消减:加强巡回检查,停炉时认真检修加 热炉。
风险四:燃烧时熄火,造成管线冻堵。
c
消减:加强巡回检查,注意根据外界温度及
时调整加热炉温度。
运行中存在的风险
风险五:热水循环管线破损,造成加热炉缺
b
水,发生事故。 消减:加强巡回检查,发现加热炉频繁加水
应认真检查漏水部位。
风险六:未按通风要求通风直接点炉容
水套加热炉的操作
加
热
炉
准
点火
的 操 作
备 工 作
三先三后 三不 点
规
停炉
程
运行中存在的风险
风险一:水位计失真,造成加热炉缺水。
b
消减:定期冲洗水位计,防止假水位的形成。
风险二:水位计破损,造成加热炉水泄
c
露发生事故。
消减:加强巡回检查,定期更换玻璃管。
运行中存在的风险
风险三:各密封部位泄露,发生事故。
油气集输过程中 升高温度 降低粘度 加热设备
为什么要用 加热炉呢
加热炉的分类
• 生产现场常用的锅炉有两种:
水套加热炉
真空加热炉
水套加热炉的特点
• 水套加热炉是间接的 特点 • 加热设备
特点
• 具有结构简单, • 占地小,造价少
特点
• 使用方便简单
水套加热炉结构
大气连通管 水位计 人孔
气压表 火嘴供气闸门
烟筒 溢流管 炉体 温度计 水循环管线
火嘴
水套加热炉结构
立式水套加热炉主要组成部分是由炉体、 火筒、火嘴、 沸腾管和油盘管五部分组成。
采用的是走油盘管浸没在水套中的间接 加热方法
水套加热炉结构
水套加热炉的工作原理
通过火嘴燃烧的火焰加热水套内的水使之沸腾将 热量传递给走油盘管中通过的油及水循环盘管中的水; 使原油降低粘度便于输送和净化处理,同时炉体中的 水经循环泵增压循环带给井场内设备保温和房屋采暖 供热。(一般的水路循环是高进低出。)
加热炉的工作原理
总结回顾 应急处置
结构原理
目录
培训目的 事故案例
加总热结炉回作顾 用
培训目的
培训目的
熟练操作
降低风险
安全分享
• 小事故(常见案列) • 大事故
结束语:别人的事故不是故事, 希望此案例能时刻警示你我他!
事故案例
事故回顾:2016年10月27日,采油三厂盘古梁柳134井区部发生一起 常压燃气立式热水炉点火闪爆致炉体倒塌烟囱挤压亡人事故,事故引起了油 田公司及集团公司的高度重视,当日派专业调查组深入事故现场开展调查, 定性为一起非生产区域安全责任亡人事故一般A级。
起着至关主要的作用。
c
易出现闪爆事故。
消减:严格按三先三后操作。
运行中存在的风险
强 制 避 免 风 险
先通风 后点火
先点火 后开气 先关气 后离开
总结回顾
•
通过对水套加热炉的结构及工作原理的
学习,使我们可以判断加热炉常见的故障,并对
其进行排除和维修。
•
应该更加注意的是要对加热炉的技术要求和
ቤተ መጻሕፍቲ ባይዱ
安全注意事项必须掌握,这对我们在安全生产中
