线路保护调试方法
线路保护校验方法
线路保护校验方法线路保护是电力系统中非常重要的一环,它的主要目的是保障电力系统的稳定运行和可靠供电。
在电力系统中,线路保护的作用是保护线路设备免受故障的影响,并将故障隔离,以减轻对系统的影响。
因此,线路保护校验方法的准确性和可靠性对于整个电力系统的安全和稳定运行至关重要。
传统的电气参数测试是指通过对线路和保护设备的电气参数进行测量和分析,来判断线路保护的可靠性。
主要包括以下几个步骤:1.线路参数测量:通过测量线路的电阻、电感和电容等参数,确定线路的基本特性。
2.保护设备参数设置:根据线路参数和保护设备的技术规格,设置保护设备的参数,包括故障电流、相位差、延时等。
3.保护设备测试:通过模拟故障,触发保护设备,并测量保护设备的动作时间和动作值,以验证保护设备的可靠性。
4.故障距离测量:通过将保护设备测量的故障距离与实际线路长度进行比对,判断保护设备的距离测量功能的准确性。
5.故障模拟和跟踪:通过模拟各种类型的故障,并跟踪保护设备的动作过程,以评估保护设备的可靠性和快速性。
基于数字通信技术的保护测试是通过使用数字通信设备和软件,对线路保护进行在线监测和测试,以进一步提高线路保护的可靠性。
主要包括以下几个步骤:1.数字通信设备的配置:配置线路保护设备和数字通信设备之间的通信协议和参数,确保数据的可靠传输。
2.保护装置监测和故障录波:通过数字通信设备,实时监测线路保护设备的运行状态和故障录波数据,以判断线路保护的工作情况。
3.数据分析和故障分析:通过对监测到的数据进行分析和处理,识别故障类型、位置和原因,并给出相应的保护策略和措施。
4.远动操作和控制:通过数字通信技术,实现对线路保护设备的远程操作和控制,以提高线路保护的灵活性和可靠性。
5.系统模拟和仿真:通过使用仿真软件,对线路保护系统进行模拟和仿真,评估其在各种故障情况下的保护性能和可靠性。
综上所述,线路保护校验方法包括传统的电气参数测试和基于数字通信技术的保护测试。
线路距离保护原理与调试方法
(二)距离保护的基本原理
3、距离保护的基本原理
EA
A
K3
1
Ik K1
K2
Zk1
Zset
Zk2
Z set
Zk1
A k
Zk3
L
B EB
2
ZL R
(二)距离保护的基本原理
4、距离保护的特点
1)它是反应输电线路一端电气量变化的保护; 2)保护范围内金属性短路时,距离保护Ⅰ段的保护 范围比较稳定,完全不受运行方式的影响,同时,还 具备判别短路点方向的功能; 3)距离保护第Ⅱ、Ⅲ段其保护范围伸到相邻线路上, 在相邻线路上发生短路时,由于在短路点和保护安装 处之间可能存在分支电流,所以它们在一定程度上将 受运行方式变化的影响; 4)短路点越近,保护动作速度越快;反之,越慢。
(三)保护安装处电压计算一般公式及阻抗 继电器接线方式
2、阻抗继电器接线方式
接地阻抗继电器
•
U
•
•:
I K 3 I0
•
UA
•
•
IA K 3 I0
•
•
UB
UC
,•
•, •
•
IB K 3 I0 IC K 3 I0
相间阻抗继电器
•
U
•:
I
•
(一)概述
灵敏性
继电保护灵敏性是指继电保护对设计要求动作 的故障及异常状态能够可靠动作的能力。故障 时通入装置的故障量与给定装置启动值之比, 称为继电保护的灵敏系数。
(一)概述
2、电流保护的基本回顾
• 线路电流保护在继电保护四性方面表现如何?
• 电流保护是一种结构较简单的保护,但在实现继电保护功能 上已考虑的较为周到。
3.2.14 CSC103B线路保护装置开出调试步骤

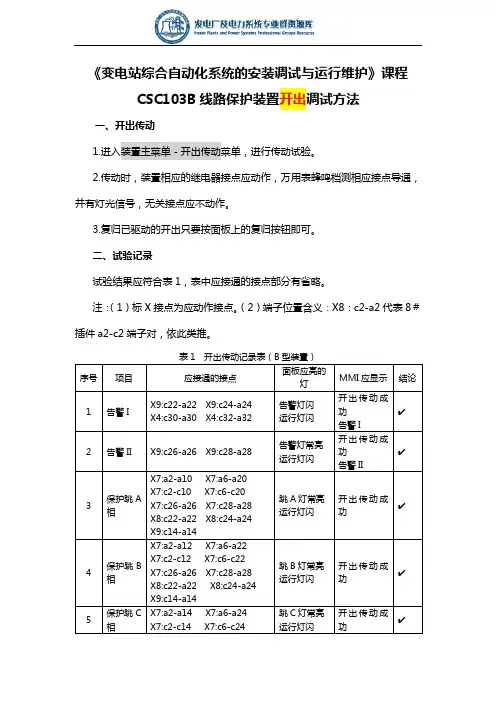

《变电站综合自动化系统的安装调试与运行维护》课程CSC103B线路保护装置开出调试方法一、开出传动1.进入装置主菜单-开出传动菜单,进行传动试验。
2.传动时,装置相应的继电器接点应动作,万用表蜂鸣档测相应接点导通,并有灯光信号,无关接点应不动作。
3.复归已驱动的开出只要按面板上的复归按钮即可。
二、试验记录试验结果应符合表1,表中应接通的接点部分有省略。
注:(1)标X接点为应动作接点。
(2)端子位置含义:X8:c2-a2代表8#插件a2-c2端子对,依此类推。
序号项目应接通的接点面板应亮的灯MMI应显示结论1 告警I X9:c22-a22 X9:c24-a24X4:c30-a30 X4:c32-a32告警灯闪运行灯闪开出传动成功告警I✔2 告警II X9:c26-a26 X9:c28-a28 告警灯常亮运行灯闪开出传动成功告警II✔3 保护跳A相X7:a2-a10 X7:a6-a20X7:c2-c10 X7:c6-c20X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳A灯常亮运行灯闪开出传动成功✔4 保护跳B相X7:a2-a12 X7:a6-a22X7:c2-c12 X7:c6-c22X7:c26-a26 X7:c28-a28X8:c22-a22 X8:c24-a24X9:c14-a14跳B灯常亮运行灯闪开出传动成功✔5 保护跳C相X7:a2-a14 X7:a6-a24X7:c2-c14 X7:c6-c24跳C灯常亮运行灯闪开出传动成功✔。
线路保护调试方法
线路保护调试流程—保护带负荷向量检查
a) 测量电压、电流的幅值及相位关系。
b) 测量电流差动保护各组电流互感器的相位及 差动回路中的差电流(或差电压),以判明差动 回路接线的正确性及电流变比补偿回路的正确 性。所有差动保护(母线、变压器、发电机的 纵、横差等)在投入运行前,除测定相回路和 差回路外,还必须测量各中性线的不平衡电流、 电压,以保证装置和二次回路接线的正确性。
线路保护的调试方法—差动保护
(2)差动电流低值试验 仅投主保护压板,检查通道正常,加正常电压,
保护充电,直至“充电”灯亮; 加入1.05倍 Im/2单相电流,保护选相单跳,动作时间4060毫秒左右,此时为稳态二段差动继电器,加 入0.95倍Im/2单相电流 ,保护不动。Im为 “差动电流低定值”、“1.5Un/Xcl”中的高 值
(2)若同一被保护设备的各套保护装置皆接于同一电 流互感器二次回路,则按回路的实际接线,自电流互 感器引进的第一套保护屏的端子排上接入试验电流、 电压,以检验各套保护相互间的动作关系是否正确; 如果同一被保护设备的各套保护装置分别接于不同的 电流回路时,则应临时将各套保护的电流回路串联后 进行整组试验。
c) 对高频相差保护、导引线保护,须进行所在线 路两侧电流电压相别、相位一致性的检验。
线路保护的调试方法
保护调试应具备的条件 (1)被试保护屏所保护的一次设备主接线及相
关二次设备电气位置示意图、平面布置图 及 相关参数 (2)熟悉调试设备的原理 (3)熟悉被试保护屏组屏设计图纸 (4)熟悉试验仪器使用 (5)使用最新的定值 (6)作业指导书、标准化作业卡、原始记录
220kV线路保护检验调试
模块一220kV线路保护检验调试概述新安装投运的线路保护装置,第一年内需进行一次全部检验;微机型线路保护每两年进行一次部检,每六年进行一次全检。
高压线路保护种类较多,厂家各异,但检验调试内容和步骤基本相同,下面以LFP901A高压线路保护为例,说明其检验调试的基本步骤。
LFP-901A保护装置由工频变化量方向元件和零序方向元件实现纵联快速主保护,由工频变化量距离元件构成快速I段保护,由三段式相间和接地距离及二个延时段零序方向过流作为全套后备保护。
保护分相出口,可实现单相、三相和综合重合闸方式。
1、工作任务现场有220kV高压输电线路保护屏一面,需停电进行保护年检,要求在规定时间内完成保护年检项目。
2、工作条件2.1LFP-901A高压线路保护屏柜。
2.2微机保护测试仪及配套试验线,万用表,兆欧表。
2.3螺钉旋具,绝缘胶布。
3、操作注意事项3.1新安装检验调试中,应注意检查接入线路保护屏的电流、电压回路极性的正确性;应认真清理线路保护屏至母差保护屏相应失灵启动回路及母差出口至该线路保护屏跳闸回路接线是否正确;应认真清理线路保护屏与安控装置或备自投装置是否有输入及出口回路的连接。
3.2应注意检查线路保护电压切换回路的正确性,以及旁路保护代路时高频通道切换的正确性。
3.3对于新建或改建线路保护装置,或运行中断路器操作机构更换后,应检查断路器操作箱跳、合闸保持电流的整定值与实际开关操作机构参数要求是否匹配。
3.4在与安控装置有接口回路的线路保护屏检验调试中,工作前应按《安控现场运行规程》做好安全措施,断开相应电流回路或停用安控装置。
安控装置如要跳该线路开关,则应清理安控屏至线路保护屏的出口跳闸回路及重合闸放电回路接线的正确性。
3.5对于装设有备自投的线路,检验工作前应退出相关备自投装置。
调试中应检查相关备自投开入回路的正确性。
4、危险点分析4.1为防止线路保护调试过程中可能造成失灵保护误动作全切一段母线,应检查线路保护屏上的失灵启动或出口压板是否确已退出,并在线路保护屏后,断开其失灵启动出口回路并用绝缘胶布将解开电缆线分别包好。
线路保护校验方法
RCS-900系列线路保护测试一、RCS-901A 型超高压线路成套保护RCS-901A 配置:主保护:纵联变化量方向,纵联零序,工频变化量阻抗;后备保护:两段(四段)式零序,三段式接地/相间距离;1) 工频变化量阻抗继电器:保护原理:故障后 F 点的电压 Uf = 0,等价于两个方向相反的电压源串联,如果不考虑故障瞬间的暂态分量,则根据叠加定律,有根据保护安装处的电压变化量U ∆和电流变化量I ∆,保护构造出一个工作电压opU ∆来反映U ∆和I ∆,其定义为 set opZ I U U ⋅∆-∆=∆ ,物理意义如下图所示当故障点位于不同的位置时,工作电压opU ∆具有不同的特征正向故障: 区内 f op U U ∆>∆区外 f op U U ∆<∆反向故障: f op U U ∆<∆所以:根据工作电压opU ∆的和△Uf 的幅值比较就可以正确地区分出区内和区外故障,而且具有方向性。
其中,根据前面的定义,△Uf = 故障前的F 点的运行电压,一般可近似取系统额定电压(或增加5%的电压浮动裕度)。
工频变化量阻抗继电器本质上就是一个过电压继电器;工频变化量阻抗继电器并不是常规意义上的电压继电器,由于其工作电压opU ∆构造的特殊性(能同时反映保护安装处短路电压和电流的变化),它具有和阻抗继电器完全一致的动作特性,固而称其为阻抗继电器;● 动作特性分析:正向故障时:工作电压)Z Z (I Z I Z I Z I U U set s set s setop +⋅∆-=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量(注意:fU ∆的方向!) )Z Z (I U f s f+⋅∆=∆ 所以:动作判据 f op U U ∆≥∆等价于 s set s f Z Z Z Z +≤+,结论:正向保护区是以(-Zs )为圆心,以 |Zset + Zs| 为半径的圆。
当测量到的短路阻抗 Zf 位于圆内(正向区内)则动作,位于圆外(正向区外)不动;反向故障时:工作电压)Z Z (I Z I Z I Z I U U setR set R setop -⋅∆=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量(注意:fU ∆的方向!) )Z Z (I U f R f+⋅∆-=∆ 所以:动作判据 f op U U ∆≥∆等价于 R set R f Z Z Z )Z (-≤--,结论:反向保护区是以 ZR 为圆心,以 |ZR –Zset|为半径的圆。
211167920_PCS-931_线路保护调试方法分析
962023年2月下 第04期 总第400期油气、地矿、电力设备管理与技术China Science & Technology Overview都得到了提高,配合基于时域的电容电流补偿新技术,精准高效地完成了故障修复。
除此之外,在其他诸多的保护调试功能上都表现出了良好的效果[1]。
整体运行稳定、工作可靠、维护方便,最大限度满足电力系统使用要求。
是在对变电站进行监控,提高线路本身的运行安全性。
在PCS-931线路保护调试运行过程中,可以将SMV 双网采样和GOOSE 跳闸、纵联通道配合应用,提高保护调试准确性,避免出现错误动作。
从过往的设计情况来看,SMV收稿日期:2022-08-28作者简介:范艳华(1988—),女,山东聊城人,本科,工程师,研究方向:火电厂继电保护。
PCS-931线路保护调试方法分析范艳华(山西鲁晋王曲发电有限责任公司,山西长治 047500)摘 要:PCS-931线路是变电站中的核心关键,但在实际运行过程中经常会出现不同的故障,影响到供电质量,威胁供电安全。
基于此,本文从PCS-931线路保护装置入手,结合具体数据分析判断保护调试工作的开展效果,并且对PCS-931线路的智能化数字化保护调试技术的落实展开分析,以期让线路安全稳定地运行。
关键词:PCS-931保护装置;变电站;保护调试;纵联差动油气、地矿、电力设备管理与技术China Science & Technology Overview双网采样常被设计在线路上,在接收到电流数据无效或检修状态时,能够对故障进行定位和追踪。
在实际应用过程中,如果出现故障问题,IEEE 1588同步时钟源会从中呈现出相应的动作,实现对时和同步处理,降低了保护调试工作的复杂性,调度中心也会立即发布信息指令到工作人员的移动通信设备和终端主页上。
相关人员根据系统指示可以第一时间到场进行故障处理,有效控制故障影响范围,缩短故障时间,确保供电质量的安全稳定性。
TS-012 线路保护调试方案
220kV线路保护调试方案目录1. 调试目的 (1)2. 系统及设备概况 (1)3. 技术标准和规程规范 (2)4. 调试应具备的条件 (2)5. 试验项目 (3)6. 使用的仪器设备 (3)7. 检查及注意事项 (4)8. 质量检查控制 (4)9. 环境、职业健康、安全风险因素识别和控制措施 (4)附录2系统试运前静态检查表 (10)附录3 220kV线路保护调试记录 (11)220kV线路保护调试方案1 调试目的依据《变电站建设工程启动试运及验收规程》(2009年版,简称新启规)的规定和本工程调试技术合同的要求,通过试验对220kV线线路保护装置及其交直流回路进行全面检查,确保保护装置安全、可靠投入运行,以保证工程顺利投产。
2 试验原理(构成)及系统简介本期工程220kV升压站电气系统的共有7串,每串均采用3/2断路器接线,每一串分别由两个边开关和一个中开关组成,河铝I线、河铝II线分别由天河电厂引至本厂220kV升压站,电铝I线至电铝VI线是由本厂220kV升压站引至铝厂。
全站线路保护装置型号为:3 技术标准和规程规范3.1 GB/T 7261—2008《继电保护和安全自动装置基本试验方法》;3.2 GB/T 14285-2006《继电保护和安全自动装置技术规程》;3.3 GB/T 15145-2008《输电线路保护装置通用技术条件》;3.4 GB 50150-2006《电气装置安装工程电气设备交接试验标准》;3.5 DL 5009.1-2002《电力建设安全工作规程(火力发电厂部分)》;3.6 国家电网安监[2009]664号《安全工作规程(变电部分)》;3.7 DL/T 5437-2009《火力发电建设工程启动试运及验收规程》3.8 国家电力公司颁发的《防止电力生产重大事故的二十五项重点要求》国电发〔2000〕589号;3.9 GB/T 19001-2008《质量管理体系要求》;3.10 GB/T 28001-2001《职业健康安全管理体系规范》;3.11 GB/T 24001-2004《环境管理体系要求及使用指南》;3.12 设计院、制造厂有关图纸及技术资料。
线路保护调试方案
500kV线路系统保护装置调试方案1. 概述设有1条500kV线路的保护和500kV母线的保护,均为双重化设置,此外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等,保护装置均为数字式。
线路保护采用分相电流全线速动光纤差动保护,两套保护配置在独立的柜内。
500kV母线保护由微机型差动继电器组成,两套保护分别装在独立的柜中。
断路器保护按断路器配置,每台断路器装设一套,组屏一面。
断路器保护装置包括断路器失灵保护、三相不一致保护、综合重合闸及分相操作箱等设备。
所有盘柜均布置在主变洞附属用房内的线路保护盘室。
2. 编写依据(1)《水轮发电机组安装技术规范》(GB/T 8564-2003);(2)《可逆式抽水蓄能机组启动试验规程》(GB/T 18482-2001)(3)《电力系统微机继电保护技术导则》(DL/T769-2001)3. 组织机构4. 应具备的条件(1)盘柜安装、验收完毕,具备送工作电源的条件。
(2)调试现场具有380/220V交流试验电源。
(3)通电前检查(配合保护生产厂家人员进行)(4)检查保护屏的各部分应完好无损;检查插件是否有松动现象,内部接线是否完整。
(5)检查保护装置的铭牌及电气参数是否与设计相符,各插件面板应在正确位置。
(6)各套保护装置的工作电源接线正常,输入电压符合设计要求。
(7)检查所有保护装置的接地点应可靠接地,符合反措要求。
(8)检查保护与监控和故障录波屏之间的通讯光缆连接正确。
(9)装置送电送上直流,保护装置显示无异常。
5. 试验步骤5.1. 交流回路校验进入“保护状态”菜单中“DSP 采样值”子菜单,在保护屏端子上分别加入额定的电压、电流量,在液晶显示屏上显示的采样值应与实际加入量相等,其误差应小于±5%。
5.2. 输入接点检查进入“保护状态”菜单中“开入状态”子菜单,在保护屏上分别进行各接点的模拟导通,在液晶显示屏上显示的开入量状态应有相应改变。
线路保护调试方法课件
二次回路接线错误是线路保护调试中常见的问题之一,可能导致保护装置无法正 常工作。
详细描述
在调试过程中,如果发现保护装置无法正常动作或出现异常,应首先检查二次回 路的接线是否正确。常见的接线错误包括错接、虚接、反接等,需要仔细核对图 纸和实际接线,确保接线正确无误。
常见问题二:定值计算错误
总结词Biblioteka 新型继电保护测试装置的应用
01
新型继电保护测试装置能够模拟 各种复杂的故障情况,对继电保 护装置进行全面、准确的测试, 保证其正常工作和准确动作。
02
新型继电保护测试装置还可以实 现自动化测试和远程测试,提高 测试效率和准确性,为线路保护 调试提供更加可靠的技术支持。
THANKS
线路保护调试案例分析
. ",
about their,.... on January,
线路保护调试案例分析
悟, 际 = the. said,...,,率先 that
when, , which on燃 the
线路保护调试案例分析
• the for, which. The the mi ", a. January. therefore)
光纤差动保护调试方法
检查光收发器的光功率、波长 、调制方式等参数,确保其正
常工作。
02
2. 光通道调试
01
1. 光收发器调试
检查光通道的传输质量、损耗等 参数,确保其正常工作。
03
线路保护调试流程
调试前准备
调试前应仔细阅读相关技术资料,了解线路保护装置的 原理、功能和操作方法。 准备调试所需的工具和仪器,确保其准确性和可靠性。
2. 保护装置调试
检查保护装置的功能、性能、逻辑等参数,确保其正常工作。
220kV线路保护调试措施
GC-FA-2004-708南通天生港发电有限公司老机组替代改造工程(2×330MW )220kV线路保护调试措施编制单位:江苏省电力科学研究院有限公司会审单位:南通天生港发电有限公司江苏电力建设三公司南通分公司黑龙江电建一公司江苏兴源电力建设监理批准单位:南通天生港发电有限公司启动调试总指挥出版日期:2004年10月版次:第1版南通天生港发电有限公司老机组替代改造工程(2×330MW )220kV线路保护调试措施会签单编制单位:江苏省电力科学研究院有限公司会审单位:南通天生港发电有限公司发电部南通天生港发电有限公司设备部南通天生港发电有限公司工程部江苏电建三公司南通分公司黑龙江电建一公司江苏兴源电力建设监理有限公司批准单位:天生港发电有限公司启动总指挥本方案于 2004年 11月 5日经南通天生港发电有限公司、江苏电力建设第三工程公司、江苏兴源电力建设监理有限公司、江苏省电力科学研究院四方电气专业讨论通过。
编写:初审:审核:批准:目录1. 编制依据 (1)2. 编制目的 (1)3. 调试对象及范围 (1)4. 调试流程 (1)5. 调试内容 (1)6. 调试前应具备的条件及准备工作 (2)7. 调试所用仪器设备 (4)8. 环境、职业健康安全风险因素控制措施 (4)1. 编制依据1.1《继电保护和安全自动装置技术规程》GB 14285—1993。
1.2《继电保护和电网安全自动装置检验条例》(87)水电电生字第108号。
1.3江苏电力设计院有关图纸。
1.4南瑞、南自生产厂家提供的技术说明书和使用手册及出厂试验报告。
2. 编制目的2.1 明确调试流程及相关内容,通过试验对线路保护装置及其交直流回路进行全面检查。
2.2 确保线路保护装置安全、可靠投入运行。
3. 调试对象及范围220KV线路I保护 (RCS-931A超高压线路电流差动保护装置、PSL603型数字式电流差动保护装置、SSR530数字式远跳判别装置、RCS-925过电压保护装置) 。
线路保护调试方案
500kV线路系统保护装置调试方案1.概述设有1条500kV线路的保护和500kV母线的保护,均为双重化设置,此外还设有断路器失灵保护、安全自动装置、故障录波装置、电能计费装置以及一套500kV系统保护管理系统等,保护装置均为数字式。
线路保护采用分相电流全线速动光纤差动保护,两套保护配置在独立的柜内。
500kV母线保护由微机型差动继电器组成,两套保护分别装在独立的柜中。
断路器保护按断路器配置,每台断路器装设一套,组屏一面。
断路器保护装置包括断路器失灵保护、三相不一致保护、综合重合闸及分相操作箱等设备。
所有盘柜均布置在主变洞附属用房内的线路保护盘室。
2.编写依据(1)《水轮发电机组安装技术规范》(GB/T 8564-2003);(2)《可逆式抽水蓄能机组启动试验规程》(GB/T 18482-2001)(3)《电力系统微机继电保护技术导则》(DL/T769-2001)3.组织机构4.应具备的条件(1)盘柜安装、验收完毕,具备送工作电源的条件。
(2)调试现场具有3 8 0 / 2 2 0 V交流试验电源。
(3)通电前检查(配合保护生产厂家人员进行)(4)检查保护屏的各部分应完好无损;检查插件是否有松动现象,内部接线是否完整。
(5)检查保护装置的铭牌及电气参数是否与设计相符,各插件面板应在正确位置。
(6)各套保护装置的工作电源接线正常,输入电压符合设计要求。
(7)检查所有保护装置的接地点应可靠接地,符合反措要求。
(8)检查保护与监控和故障录波屏之间的通讯光缆连接正确。
(9)装置送电送上直流,保护装置显示无异常。
5.试验步骤5.1.交流回路校验进入“保护状态”菜单中“DSP采样值”子菜单,在保护屏端子上分别加入额定的电压、电流量,在液晶显示屏上显示的采样值应与实际加入量相等,其误差应小于±5%。
5.2.输入接点检查进入“保护状态”菜单中“开入状态”子菜单,在保护屏上分别进行各接点的模拟导通,在液晶显示屏上显示的开入量状态应有相应改变。
RCS-943A线路保护调试方法
继电器设有零序电抗特性,可防止接地故障时继电器超越。
二.试验举例 1. 试验接线
RCS—943A 保护装置与昂立测试仪(A460)的接线示意图如图 1—3
图 1—3
(1) 根据示意图,将测试仪的电压、电流接至保护装置的三相电压、电流端子;
(2)保护跳闸的动作接点接入测试仪的开入接点 A(TA),重合闸的动作接点接入测试仪的
•
•
动电流, I = I MΦ − I NΦ 即为两侧电流矢量差的幅值; I H 定义同上。
RΦ
2
(3)稳态Ⅱ段相差动继电器的动作方程如下:
ICDΦ > 0.75∗ I RΦ
(2-2-3)
ICDΦ > I L
Φ=A,B,C
其中,I L 为“差动电流低定值”(整定值)和 1.5 倍实测电容电流的大值;ICDΦ 、 I RΦ
1)文本方式:
2)图形方式:
2.3 距离保护
一.保护工作原理 本装置设有三阶段式相间、接地距离继电器和两个作为远后备的四边形相间、接地距离
继电器。继电器由正序电压极化,因而有较大的测量故障过渡电阻的能力;当用于短线路时, 为了进一步扩大测量过渡电阻的能力,还可将Ⅰ、Ⅱ段阻抗特性向第Ⅰ象限偏移;接地距离
其中: 1)“动作接点”的设置与实际保护跳闸的动作接点接入测试仪的开入接点一致,为 A 接点。
4.试验过程 按“start”开始试验。试验过程中,根据设置的动作和制动方程的定义,结合当前制动
10
电流 Ir 和正在搜索的动作电流 Id 大小,测试仪将自动计算出两侧电流,由 I1,I2 输出,同 时接收保护的动作信号,按照二分法在比例制动特性曲线两侧进行扫描,逐渐逼近确定出动 作边界。 5.试验结果
线路保护配置及调试
线路保护配置及调试简介线路保护是电力系统中非常重要的一部分,它的作用在于在供电不正常的情况下,保护电网的设备和人员的安全。
线路保护包括很多方面,其中配置和调试是最关键的两个环节。
本文将介绍线路保护的配置和调试过程。
线路保护的种类线路保护分为很多种类,包括过流保护、距离保护、差动保护、接地保护等等。
不同的保护类型有着不同的特点和适用范围。
在进行线路保护配置和调试之前,需要根据具体情况确定采用何种保护类型。
线路保护的配置接线方案线路保护的接线方案是配置的关键,接线方案直接影响了线路保护的工作效果。
接线方案的制定需要考虑到线路的特点和运行方式,一般情况下可采用以下原则:1.将同类型保护器放在同一个位置;2.各种功能保护器(如过流保护器、接地保护器、差动保护器等)要分开接线;3.上下游线路保护器要接在同一个相位上,以减少盲区;4.相邻保护器的校对距离要考虑到传输时延。
参数设置线路保护的参数设置包括多方面内容,需要按照具体情况进行调整。
其中最基本的参数有:1.触发电流、触发时间和延时时间;2.故障类型和相别;3.分相电流系数等。
在进行线路保护的参数设置时,需要注意以下几个方面:1.不同保护器的参数设置需要协调一致,保证相关保护装置互相配合、不影响正常运行;2.避免设置过于严格的阈值,否则将影响正常运行;3.参数设置应根据具体情况进行实际验证和调整。
线路保护的调试线路保护的调试是确认线路保护正常工作的重要环节,包括定值检验、动作检验、系统回路检查等。
定值检验定值检验是确认线路保护计算参数的正确性的关键环节,需要通过以下步骤进行:1.手动下发励磁信号,检查线路保护器的继电器动作情况;2.检查计算参数和设定值的匹配情况,确保配置的正确性;3.检查线路保护的工作方式、投入方式和延时时间的设定值是否正确。
动作检验动作检验是检查线路保护的动作与计算、设定值是否一致的重要环节。
动作检验一般包括以下两个方面:1.模拟故障信号进行试验,检查线路保护器的动作情况;2.根据计算参数和设计参数检查,检查动作与设定值之间的差异情况,若存在误差,则进行进一步调整。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
线路保护调试流程—定值检验
具体的试验项目、方法、要求视构成原理而异, 一般须遵守如下原则:
a)每一套保护应单独进行整定检验。试验接线 回路中的交直流电源及时间测量连线均应直接 接到被试保护屏柜的端子排上。交流电压、电 流试验接线的相对极性关系应与实际运行接线 中的电压、电流互感器接到屏柜上的相对相位 关系(折算到一次侧的相位关系)完全一致。
线路保护调试流程—其他二次设备检验
对于光纤通道的检查
a)对于光纤通道可以采用自环的方式检查光纤通道是 否完好。
b)对于与光纤通道相连的保护用附属接口设备应对其 继电器输出接点、电源和接口设备的接地情况进行检 查。
c)通信专业应对光纤通道的误码率和传输时间进行检 查,指标应满足GB/T14285的要求。
(2)若同一被保护设备的各套保护装置皆接于同一电 流互感器二次回路,则按回路的实际接线,自电流互 感器引进的第一套保护屏的端子排上接入试验电流、 电压,以检验各套保护相互间的动作关系是否正确; 如果同一被保护设备的各套保护装置分别接于不同的 电流回路时,则应临时将各套保护的电流回路串联后 进行整组试验。
线路保护调试流程—结票前的检查
(1)现场工作结束后,工作负责人应检查试验记录有无漏试项目,核 对装置的整定值是否与定值通知单相符,试验数据、试验结论是否完 整正确。盖好所有装置及辅助设备的盖子,对必要的元件采取防尘措 施。
(2)拆除在检验时使用的试验设备、仪表及一切连接线,清扫现场, 所有被拆动的或临时接入的连接线应全部恢复正常,所有信号装置应 全部复归。
总结 保护功能、定值、动作时间检验
利用微机型继电保护测试仪模拟各种类型故障, 测试各项保护的动作值及动作时间是否满足定 值整定要求。对各项保护的测试应分别进行, 即将高频、距离、零序分别与重合闸配合检验, 不用的保护压板应退出。每完成一项检验后, 须仔细记录测试数据及装置动作信号,打印生 成的报告。
m=1.05时,零序元件动作;
m=0.95时,零序元件不动作; m=1.2倍测动作时间; 反方向检查不动
线路保护的调试方法—工频变化量距离
线路保护调试流程—其他二次设备检验
纵联保护通道检验
a)继电保护专用载波通道中的阻波器、结合滤 波器、高频电缆等设备的试验项目
b)测定载波通道传输衰耗。 c)对于专用收发信机,在新投入运行及在通道
中更换了(增加或减少)个别设备后,所进行 的传输衰耗试验结果,应保证收信机接收对端 信号时的通道裕量不低于8.686dB,否则保护不 允许投入运行。
d)对于利用专用光纤通道传输保护信息的远方传输设 备,应对其发信电平、收信灵敏电平进行检测,并保 证通道的裕度满足运行要求。
线路保护调试流程—其他二次设备检验
操作箱及相关回路检验
a) 进行每一项试验时,试验人员须准备详细的试验方案,尽量减 少断路器的操作次数。
b) 对分相操作断路器,应逐相传动防止断路器跳跃回路。 c)对于操作箱中的出口继电器,还应进行动作电压范围的检
线路保护的调试方法—通道自环
线路保护的调试方法—通道自环
(2)光纤通道, 在光端机的接收“RX”和发送 “TX”端口用尾纤自环,将装置内的地址设置 成一致。
线路保护的调试方法—差动保护
RCS-931的差动保护设有二段 相关定值:“零序起动电流” ,“差动电流高定
值” ,“差动电流低定值”, “线路正序容抗”; 保护定值控制字中投“差动保护”, “投重合 闸”,“ 投重合闸不检” (1)差动电流高定值试验 仅投主保护压板,检查通道正常,加正常电压,保 护充电,直至“充电”灯亮;加入1.05倍Ih/2单相 电流,保护选相单跳,动作时间30毫秒以内,此时为 稳态一段差动继电器。Ih为“差动电流高定值”、 “4Un/Xcl”中的高值
(3) 清除试验过程中微机装置产生的故障报告、告警记录等所有报告。 (4)检查紧固端子 (5)恢复临时拆除的线 (6)恢复二次安措(根据安措票逐条执行) (7)清理现场 (8)结票交底
线路保护调试流程—保护带负荷向量检查
a) 测量电压、电流的幅值及相位关系。
b) 测量电流差动保护各组电流互感器的相位及 差动回路中的差电流(或差电压),以判明差动 回路接线的正确性及电流变比补偿回路的正确 性。所有差动保护(母线、变压器、发电机的 纵、横差等)在投入运行前,除测定相回路和 差回路外,还必须测量各中性线的不平衡电流、 电压,以保证装置和二次回路接线的正确性。
线路保护的调试方法
试验室内线路保护配置主要为南瑞的RCS931、 四方CSC101型保护为主,因此调试方法的讲 解也以此为例。
线路保护的调试方法—通道环
线路的主保护可以分为两块,一块为通信接口, 另一块为保护原理,以此首先要将通道自环。
(1)载波通道,一般与纵联保护配合,试验前 检查通道的通信接口是否已自环。 如LFX912高频保护收发信机,调试时将“本 机”与“负载”短接,见下图
线路保护调试流程—定值检验
b)在整定检验时,除所通入的交流电流、电压 为模拟故障值并断开断路器的跳合闸回路外, 整套装置应处与与实际运行情况完全一致的条 件下,而不得在试验过程中人为地予以改变。
线路保护调试流程—定值检验
c)装置整定的动作时间为自向保护屏柜通入模拟 故障分量(电流、电压或电流及电压)至保护动 作向断路器发出跳闸脉冲的全部时间。
c) 对装设有综合重合闸装置的线路,应检查各保护及重 合闸装置间的相互动作情况是否与设计相符合。
d) 将装置及重合闸装置接到实际的断路器回路中,进行必 要的跳、合闸试验,以检验各有关跳合闸回路、防止跳 跃回路、重合闸停用回路及气(液)压闭锁等相关回路动 作的正确性。检查每一相的电流、电压及断路器跳合闸 回路的相别是否一致。
c) 对高频相差保护、导引线保护,须进行所在线 路两侧电流电压相别、相位一致性的检验。
线路保护的调试方法
保护调试应具备的条件 (1)被试保护屏所保护的一次设备主接线及相
关二次设备电气位置示意图、平面布置图 及 相关参数 (2)熟悉调试设备的原理 (3)熟悉被试保护屏组屏设计图纸 (4)熟悉试验仪器使用 (5)使用最新的定值 (6)作业指导书、标准化作业卡、原始记录
线路保护调试流程—模数变换系统检验
零漂检验 通电预热5分钟;调整零漂时,应断开装置与测试仪 或标准源的电气连接,确保装置交流端子上无任何输入
幅值特性及相位特性检验(线性度) 将保护装置电流回路端子IA、IB、IC、3I0顺极性串联, 分别通入0.1IN、0.2IN、1IN、5IN;将保护装置电压 回路端子UA、UB、UC、UX同极性并联,分别通入 1V、5V、30V、57.7V、70V。(不同检验,所做内 容不一样) 采样同时也是检查试验接线的正确性
验,其值应在55%-70%额定电压之间。对于其他逻辑回路 的继电器,应满足80%额定电压下可靠动作。 操作箱的检验根据厂家调试说明书并结合现场情况进行,并 重点检验下列元件及回路的正确性:
a)防止断路器跳跃回路和三相不一致回路。 如果使用断路器本体的防止断路器跳跃回路和三相不一致 回路,则检查操作箱的相关回路是否满足运行要求。
b)交流电压的切换回路。 c)合闸回路、跳闸1回路及跳闸2回路的接线正确性,并保证
各回路之间不存在寄生回路。
线路保护调试流程—整组传动试验
整组传动试验应注意事项
(1)装置在做完每一套单独保护(元件)的整定检验后, 需要将同一被保护设备的所有保护装置连在一起进行 整组的检查试验,以校验保护回路设计正确性及其调 试质量。
线路保护调试流程—模数变换系统检验
线路保护调试流程—开入量、开出量检查
保护压板及重合闸方式 开入量:在端子排上用依次短接,查看保护开
入量或打印 开出量:模拟故障或异常状态检查开出接点
线路保护调试流程—定值检验
整定值的整定及检验是指将装置各有关元件的 动作值及动作时间按照定值通知单进行整定后 的试验。该项试验在屏柜上每一元件检查完毕 之后才可进行。
线路保护调试流程—整组传动试验
整组试验包括如下内容:
a)整组试验时应检查各保护之间的配合、装置动作行为、 断路器动作行为、保护起动故障录波信号、调度自动化 系统信号、中央信号、监控信息等正确无误。
b) 借助于传输通道实现的纵联保护、远方跳闸等整组试验, 应与传输通道的检验一同进行。必要时,可与线路对侧 的相应保护配合一起进行模拟区内、区外故障时保护动 作行为的试验。
c. 改变单相电流,满足差流>max(零序起动电流, 0.6U/Xc1,0.6实测差流),零差即能动作,动作时间 >120ms。
线路保护的调试方法—距离保护调试
距离保护 距离保护相关定值
接地距离I、II、III段阻抗定值及时间,相间距离I、II、 III段阻抗定值及时间,正序灵敏角,零序灵敏角, 零序补偿系数 。 距离保护试验 仅投距离保护,加正常电压,保护充电,直至“充 电”灯亮; 分别模拟A.B.C单相接地性故障, AB.BC.CA相间故障,并分别测试保护动作时间。
线路保护的调试方法—差动保护
RCS-931 零序差动试验
RCS-931零序差动较复杂一点,不满足补偿条件时, 零差灵敏度同相差Ⅱ段灵敏度一样;满足补偿条件后, 若要单独做零差
a. 需将“差动电流高定值”,“差动电流低定值”整定 到2.0In,降低相差灵敏度;
b. 通道自环,再加负荷电流等于U/2Xc1(>0.05In), 并且超前于电压90°的三相电流(模拟电容电流), 以满足补偿条件
不同电压等级线路保护里配置的保护都有所不 同。
220kV及以上线路保护都配有主保护及后备保 护,且双主双备。
线路保护的简介
线路保护中的其他配置 重合闸的配置(根据开关配置,与一个开关配
合进行重合闸的重合闸集成到保护装置内,与 多开关配合则配置在开关保护内) 线路保护的通信接口装置,如纵联保护需要收 发信设备,如FOX-41、LFX-912等; 操作箱,如CZX-12、CZX-22等; 打印机
