注塑机机械手说明书3、编程3 程序编辑3.1命令说明开机正常后进入归原点画页没有任何警报，按键归原点，归原点正常后进入下面画页按键返回至如下按键3-1 File:CNC4-3C3、编程按“教导”键进入编辑画页。
3.1.1编辑器说明删除一行程序创建一个新程序剪下一行程序复制一行程序贴上复制一行程序或剪下一行程序。
光标移到下一行换到下一页换到最下一页换到最上一页光标移到上一行换到上一页把程序内容显示扩大3-2 File:CNC4-3C3、编程编辑各功能键说明3.1.2教导指令1)直线(轴直线运动操作)按键进入各轴直线运动操作。
轴操作有两种方式，第一、直接通过数字键盘输入各轴位置;第二、通过右边各轴寸动键操作到所需位置，按左边“MX”等一个键把当前位置设到对画框内。
如果要全部设入，按键。
当通过数字键盘输入各轴位置时,一定要注意所设定值是否安全。
3-3 File:CNC4-3C3、编程2) 速度按键进入速度设定。
3) 计时按键进入延时功能设定。
3-4 File:CNC4-3C3、编程4)一般I/O按键进入侧姿回正等选择。
5) 成型I/O按键进入成型相关条件设定。
3-5 File:CNC4-3C3、编程6) 治具I/O按键进入治具相关功能设定。
7) 周边I/O按键进入周边相关功能设定。
3-6 File:CNC4-3C3、编程8) 回圈按键进入循环功能设定。
9) 跳跃按键进入跳转功能设定。
3-7 File:CNC4-3C3、编程10) 停止按键进入程序完成设定。
11) 宏按键进入调用已经编好的子程序。
编号为0~99共100个。
3-8 File:CNC4-3C3、编程12)堆叠按键进入装箱取物功能设定。
编号为0~3共4个。
13)运算按键进入相关功能设定。
此功能在高阶编程内做详细说明。
为变数。
3-9 File:CNC4-3C3、编程3.1.3编辑新程序1)程序保存归完原点后进入如下操作页面点击按钮，屏幕下方显示如下菜单单击，进入教导画面3-10 File:CNC4-3C3、编程点击档案按钮进入如下画面按钮，切换到如下画面在此页点击3-11 File:CNC4-3C3、编程点击模具编号空白框，弹出输入键盘如下输入模具编号，点击，再点击保存按钮。
注塑机器人自动装配系统生产线编程操作流程
注塑机器人自动装配系统生产线编程操作流程随着科技的不断发展和进步，注塑机器人自动装配系统在现代生产线中发挥着越来越重要的作用。
在注塑机器人自动装配系统生产线中，编程操作是一个关键的环节，它决定了整个生产线的效率和精度。
本文将详细介绍注塑机器人自动装配系统编程操作的流程，以及其中的要点和注意事项。
一、系统初始化在开始编程操作之前，首先需要对注塑机器人自动装配系统进行初始化。
这一步包括检查系统硬件的正常运行、设置系统参数、校准机器人的初始位置等。
通过系统初始化，可以确保生产线处于良好的工作状态，为后续的编程操作打下坚实的基础。
二、创建生产任务在注塑机器人自动装配系统中，每个产品都有一个特定的装配流程。
在编程操作中，首先需要根据产品的要求，创建相应的生产任务。
生产任务通常包括装配动作、位置坐标、工艺参数等重要信息。
通过准确地创建生产任务，可以保证机器人按照要求完成装配工作。
三、编写程序根据所创建的生产任务，需要编写相应的程序来控制注塑机器人自动装配系统。
编写程序需要确保操作流畅，语句通顺，全文表达流畅，以保证生产线的高效运行。
在编写程序时，需要考虑以下几点：1. 运动轨迹规划：根据生产任务中的位置坐标，编写程序实现机器人的准确定位和移动。
运动轨迹规划要考虑机器人的速度、加速度等参数，以及生产线中的安全因素，确保机器人能够顺利完成装配任务。
2. 动作控制：根据生产任务中的装配动作，编写程序实现机器人的动作控制。
动作控制包括机器人的夹取、放置、旋转等动作，需要确保动作的准确性和稳定性，以保证产品的装配质量。
3. 异常处理：在编写程序时，需要考虑到可能出现的异常情况，并编写相应的处理程序。
例如，当机器人无法正常夹取零件时，需要及时停止并进行相应的处理措施，以避免对生产线的影响。
四、调试和优化在编写完程序后，需要对注塑机器人自动装配系统进行调试和优化。
调试和优化的目的是保证生产线的稳定运行和高效生产。
在调试过程中，需要逐步改进程序，解决可能存在的问题和不足，以提高装配效率和质量。

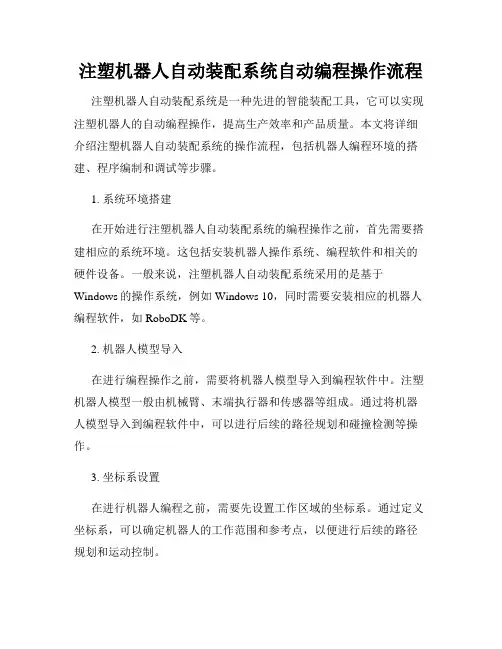

注塑机器人自动装配系统自动编程操作流程
