设计参数设计流量:qmac = 167l / s,设计流量:v = 0.22m / s,水力停留时间:T = 30s 2.设计计算(1)砂砾罐:l = VT = 0.22×30 = 6.6m(2 )流动截面积:a = q / v = 0.167 / 0.22 = 0.76m2(3)砾石室的总宽度B:NBB n = 2,每个网格的宽度B = 0.6mB = NB = 2 ×0.6 m = 1.2m(4)有效水深H2,M:a = 2.1(5)沙桶容积V,mmax﹣8VH2 = b76.0 =0.63m3XT5108640087q,其中x为城市污水的沉降量,MT是除砂的间隔时间D,取t = 2D;。

086400xtqv ﹣﹣﹣﹣83 / 105m3污水,x = 3m3 / 105m3; 35587.010864002316710m ﹣﹣﹣7﹣﹣7﹣﹣7 ﹣﹣﹣﹣7-﹥7 = 001086400231.7﹣﹣7 = 0010864002317.0然后:V0 = 228 = 228m3(7)沉砂室的底部宽度为A1 = 0.5m ,铲斗壁与水平面的倾斜角度为55°,铲斗高度H3 = 0.4m,则沉砂室的上部开口宽度为:ha55tan55tan﹥8﹥3,砾石室的容积为4.02226(略大于V0 = 0.22m3,满足要求)(8)砾石室高度H3'm采用重力排放,池底至沙桶的坡度为0.06。

碎石室由两部分组成:一个是碎石室,另一个是从碎石室的坡度到碎石桶的过渡部分。

砾石室的宽度为ma06.15.04.02213.8.8.8.0.8.8.8.8.8.8.8.0.8.7.7.8.8.8.8.8.8322212325.05.025.006.1.8-72061°8.7261maaaahV0L。

砂砾室的总高度为h,M为超高h1 = 0.3m,H = H1 + H2 + H3'= 0.3 + 0.63 + 0.63 + 0.52 = 1.45M(10)进水口逐渐加宽::入口逐渐加宽:::::::::::高度:H:高度:1 = 0.3m,H = H1 + H2 + H3'= 0.3 + 0.63 + 0.52 = 1.45M (10):::: :::::::::::::::::::::::::::::Mbbl82.020tan26.02120tan211、8、8、3、8、2、8、8、8、8 ,3、8、2、8,其中B1是进水箱的宽度。

平流式沉砂池设计计算

平流式沉砂池设计计算

平流式沉砂池设计计算平流式沉砂池是一种常用于水处理工程中的沉砂设备。

它通过水流的进入和出口位置、长度和宽度的设计,以及流态的控制,使悬浮颗粒物在水中下沉沉降,从而达到清除水中悬浮物的目的。

下面是平流式沉砂池的设计计算方法和步骤。

1.确定流量:设计平流式沉砂池的第一步是确定处理的水流量。

根据水处理工程的实际需要和水质要求,确定处理水流量。

通常以立方米/小时或立方米/秒表示。

2.确定沉砂速度:平流式沉砂池中的悬浮颗粒物下沉的速度取决于颗粒物的密度和池内的液体流速。

根据实际情况和设计要求,确定最低沉砂速度。

通常以m/s表示。

3.计算池长度:根据实际情况和设计要求,计算平流式沉砂池的长度。

池的长度应确保在给定的液体流速下,颗粒物有足够的时间下沉到底部。

池的长度可根据以下公式计算:L=V/(Q*Vc),其中L为池的长度(m),V为流通时间(h),Q为流量(m³/h),Vc为沉砂速度(m/h)。

4.计算池宽度:根据池的长度和进出口的位置,计算平流式沉砂池的宽度。

通常,进水口和出水口的位置相对于池的长度是固定的,因此可以根据设计要求计算宽度。

5.确定池的高度:根据实际情况和设计要求,确定平流式沉砂池的高度。

池的高度应确保足够的液体深度,以保持稳定的水流和颗粒物下沉。

通常,池的高度的设计范围在1.2-2.0m之间。

6.确定进水流态:平流式沉砂池的进水流态可以分为水平流态、上升流态和下降流态。

根据实际情况和设计要求,选择合适的进水流态。

水平流态适用于处理高浓度悬浮物的情况,而上升流态和下降流态适用于处理低浓度悬浮物的情况。

7.设计出水口:根据平流式沉砂池的设计要求,确定出水口的位置和尺寸。

出水口应位于池的底部,以避免悬浮物再次进入出水管道。

8.考虑清池周期和污泥处理:根据实际需要和设计要求,考虑平流式沉砂池的清池周期和污泥处理方法。

清池周期是指清除池底积聚的污泥的时间间隔。

污泥处理可以采用污泥泵抽出或污泥集中处理的方式。

沉砂池的设计计算

沉砂池的设计计算

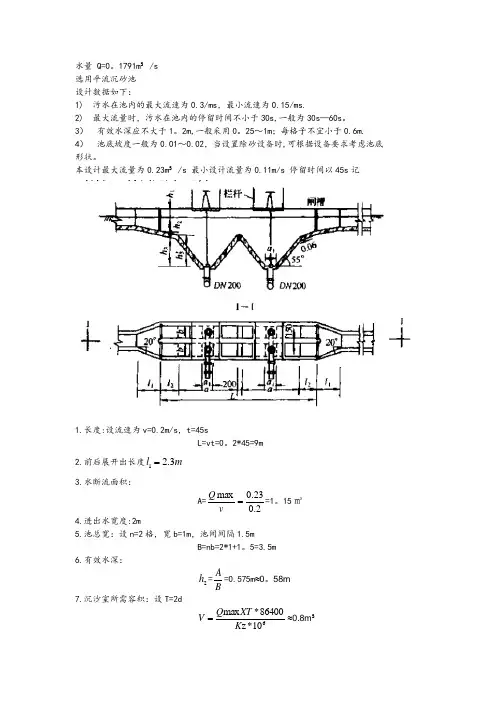

水量 Q=0.1791m ³/s选用平流沉砂池设计数据如下:1) 污水在池内的最大流速为0.3/ms ,最小流速为0.15/ms 。
