接触器的灭弧装置有哪几种
接触器灭弧的方法

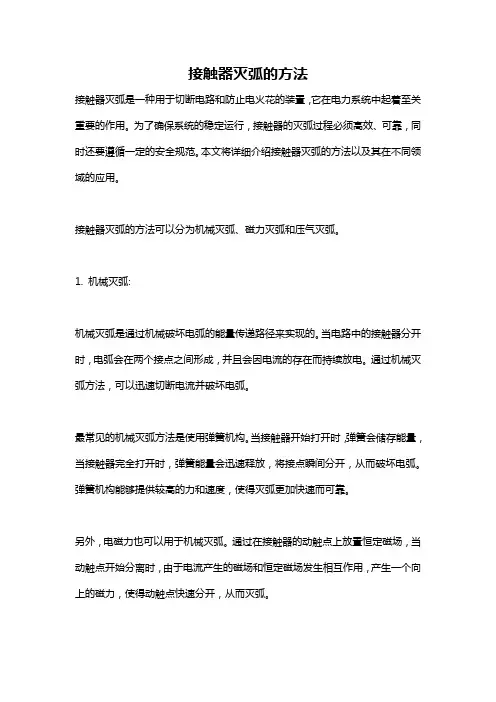

接触器灭弧的方法接触器灭弧是一种用于切断电路和防止电火花的装置，它在电力系统中起着至关重要的作用。
为了确保系统的稳定运行，接触器的灭弧过程必须高效、可靠，同时还要遵循一定的安全规范。
本文将详细介绍接触器灭弧的方法以及其在不同领域的应用。
接触器灭弧的方法可以分为机械灭弧、磁力灭弧和压气灭弧。
1. 机械灭弧:机械灭弧是通过机械破坏电弧的能量传递路径来实现的。
当电路中的接触器分开时，电弧会在两个接点之间形成，并且会因电流的存在而持续放电。
通过机械灭弧方法，可以迅速切断电流并破坏电弧。
最常见的机械灭弧方法是使用弹簧机构。
当接触器开始打开时，弹簧会储存能量，当接触器完全打开时，弹簧能量会迅速释放，将接点瞬间分开，从而破坏电弧。
弹簧机构能够提供较高的力和速度，使得灭弧更加快速而可靠。
另外，电磁力也可以用于机械灭弧。
通过在接触器的动触点上放置恒定磁场，当动触点开始分离时，由于电流产生的磁场和恒定磁场发生相互作用，产生一个向上的磁力，使得动触点快速分开，从而灭弧。
2. 磁力灭弧:磁力灭弧是利用磁力场来灭弧的一种方法。
当电弧开始形成时，产生的磁场可以通过添加磁力场来消除。
磁力灭弧通常用于交流电路中。
交流电路中，电弧是以每个交流周期为基础形成和熄灭的，所以可以利用交流周期切换时的磁场变化来灭弧。
通过在接触器上加入特制的线圈或铁心，接触器在发生瓦斯电弧时，由于线圈的存在，产生一个磁场。
磁场的变化会引导电弧形成不稳定区域，并迅速灭弧。
3. 压气灭弧:压气灭弧是通过将强力气流定向吹向电弧，将其冷却灭弧的方法。
压气灭弧是临界压缩机灭弧采用压缩式空气独特的压缩性与压缩气流的动能，压缩气改变了电弧的热力学性质，使电弧的崩塌现象发生，也可达到降低电弧电压和电流，从而满足特种控制要求。
一般来说，压气灭弧在高压情况下效果更好，因为高压会使电弧更加稳定，在灭弧过程中更难破坏。
通过向接触器中注入高压气体流，可以快速将电弧冷却并熄灭，保护设备和人员的安全。
灭弧方法及装置
灭弧方法及装置
灭弧方法是指在高压电气设备中通过引入一定的介质（如空气、氮气、SF6气体等）使电流停止流动，以避免电弧的产生和发展。
灭弧装置用于
实现灭弧方法，其主要部件包括灭弧室、动触头、固定触头、弹簧机构、
柜体和操作机构等。
灭弧装置的分类：
1.气体灭弧装置：主要包括膜式、喷嘴式和壳式等；
2.开关管灭弧装置：主要包括磁控管式和电真空式等；
3.固体灭弧装置：主要包括陶瓷灭弧室、聚四氟乙烯灭弧室和纳米陶
瓷灭弧室等。
灭弧方法和装置的应用：
1.用于隔离开关、断路器、接触器等高压电器设备中，以保障设备的
安全运行；
2.用于输电、配电和变电设施等电力系统中，以防止设备短路、过载
等故障，有效改善电网可靠性；
3.用于工业、矿山和冶金等领域中，以保护电力设备和提高生产效率。
电空接触器检修
（七）电空接触器的检查试验（1） 电空接触器的检查试验（ ）
试验项目
1
测定绝缘电阻 动作性能试验
2
3
气密性能试验
蓝天木检修团队
（八）环境保护与6Ｓ管理 环境保护与 Ｓ
整理 整顿 安全
6Ｓ
素养 清扫
清洁
蓝天木检修团队
TCK7F-1000/1500型电空接触器 型电空接触器
组员：雷中清、周朝光、杨群武、吴继运、 组员：雷中清、周朝光、杨群武、吴继运、李进
吹弧线圈铁芯外套绝缘管不许有过热、老化、破损等不良现象，否则应更新。吹弧线圈安装应 牢固，不得有变形、短路、断路及裂损、外刷绝缘有脱落时，应用绝缘漆涂刷。灭弧角应清洁， 不得有裂损、变形。测量吹弧线圈匝间距离不小于0.5mm。
锉修或打磨主触头时，应使其保持原有(R300mm)的接触面弧度，主触头(触片)厚 度不小于1.5mm。 软连线不许有过热现象，其折损面积不大于原形的10％，否则应更新。触头弹簧 不许有变形、疲劳、裂损、圈距不均等不良现象，否则应更新。 辅助联锁动静触头安装牢固正确，用砂布打磨烧痕处，更换严重烧损、过热的触 头及其压力弹簧，联锁板不许有剥离及过量縻耗。滚轮转动应灵活，不许有过量 磨耗。杠杆滑动灵活不得有卡滞、变形、裂损，变形者应更新。弹簧不许有裂损、 变形，弹性良好。联锁盒不得破损。检测联锁触头接触压力不小于 3.2N。
2012.04.01
≤1.1
6 7 8
触头接触线长度（mm） 触头接触线长度（mm） 动、静触头左右接触偏移 主电路对地绝缘（2500Ｖ兆欧表） 主电路对地绝缘（2500Ｖ兆欧表） （兆欧） 兆欧）
≥31 ≤1 ≥5
蓝天木检修团队
（五）电空接触器的检修（2） 电空接触器的检修（ ）
交流接触器常用灭弧装置.
常用灭弧装置
5.零点熄弧
原理：当真空接触器开断电流时, 由于电弧的高温
使触头材料蒸发, 在触头间形成许多金属蒸气, 真 空电弧就在金属蒸气中“燃烧”。因为真空电弧 的电压降很低( 约在20V 左右) , 因而不宜靠增加电 弧压降来熄弧。只有当交流电弧自然过零时, 由于 周围介质是真空, 使得触头间的金属蒸气以极快的 速度扩散到周围空间中去, 这样, 在电弧过零后的 极短的时间内( 约几个微秒) , 触头间就立即恢复到 原来的“真空”状态, 这就是利用的真空的第二个 特点: 介质强度恢复速度快, 可高达25kV/ μs。因此, 电弧过零后几乎立即熄灭, 一般不重燃, 燃弧时间 小于半个周波。
常用灭弧装置
6.气吹灭弧装置 ➢原理：利用压缩空气来熄灭电弧的。压缩
空气作用于电弧，可以很好地冷却电弧、 提高电弧区的压力、很快带走残余的游离 气体，所以有较高的灭弧性能。 ➢种类 （1）横吹 （2）纵吹
1－动触头；2－灭弧室瓷罩；3－静 触头；4－压缩空气；5－电弧。
常用灭弧装置
7.油吹灭弧装置 ➢原理：将电弧置于液体介质（一般为变压
城市轨道交通车辆技术专业教学资源库
交流接触颗器粒常知用识灭点弧装置
XX陈X 首原
常用灭弧装置
1.机械力拉长电弧 （1）纵向拉长 （2）横向拉长 2.多断点灭弧 ❖在电路中常采用桥式触头 3.零点熄弧原理
双断点和电动力灭弧
常用灭弧装置
4.灭弧罩 ➢原理：让电弧与固体介质相接触，降低电
弧温度，从而加速电弧熄灭，同时也避免 电弧飞溅。 ➢种类 （1）纵向窄缝灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （2）纵向宽缝灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （3）迷宫式灭孤罩
工厂电气控制技术第一章的习题参考答案
第一章继电接触逻辑控制基础习题参考答案一、何谓电磁式电器的吸力特性与反力特性？为什么两者配合应尽量靠近？解：与气隙δ（衔铁与静铁心之间空气间吸力特性是指电磁机构在吸动过程中，电磁吸力Fat隙）的变化关系曲线。
反力特性是指电磁机构在吸动过程中，反作用力（包括弹簧力、衔铁自身重力、摩擦阻力）Fr与气隙δ的变化关系曲线。
为了使电磁机构能正常工作，其吸力特性与反力特性配合必须得当。
在吸合过程中，其吸力特性位于反力特性上方，保证可靠吸合；若衔铁不能吸合，或衔铁频繁动作，除了设备无法正常工作外，交流电磁线圈很可能因电流过大而烧毁。
在释放过程中，吸力特性位于反力特性下方。
保证可靠释放。
二、单相交流电磁铁短路环断裂或脱落后，工作中会出现什么故障？为什么？解：电磁铁的吸引线圈通电时，会出现衔铁发出振动或较大的噪声。
这时因为，当流过吸引线圈的单相交流电流减小时，会使吸力下降，当吸力小于反力时，衔铁与静铁心释放。
当流过吸引线圈的单相交流电流增大时，会使吸力上升，当吸力大于反力时，衔铁与静铁心吸合。
如此周而复始引起振动或较大的噪声。
三、触头设计成双断口桥式结构的原因是什么？解：触头设计成桥式双断口触点是为了提供灭弧能力。
将电弧分成两段，以提高电弧的起弧电压；同时利用两段电弧的相互排斥的电磁力将电弧向外侧拉长，以增大电弧与冷空气的接触面，迅速散热而灭弧。
见教材第7页的图1-6所示。
四、交流接触器在衔铁吸合前线圈中为什么会产生很大的电流？解：交流接触器的线圈是可等效为一个电感和电阻串联，铁心越大，电感量越大。
则感抗越大。
在吸合前,由于铁心与衔铁不吸合，磁阻很大,电感量就小，阻抗就小，所以电流大。
当铁心和衔铁吸合后，磁阻小，电感量增大，感抗增大，所以电流小。
直流接触器通的是直流电流，电感在直流电流下近似于短路。
线圈的直流电阻很大，电流变化不大。
五、从结构、性能及故障形式等方面说明交流接触器与直流接触器的主要区别是什么？解：结构方面：两者的组成部分一样。
交直流接触器的区别
交流接触器和直流接触器的不同主要有以下几点：1、灭弧装置交流接触器触头间产生的电弧在电流过零时能自然熄灭，而直流电弧不存在这个自然过零点，只能靠拉长电弧和冷却电弧来灭弧。
因此在同样的电气参数下，熄灭直流电弧比熄灭交流电弧要困难得多，所以直流接触器的灭弧装置一般比交流接触器的灭弧装置复杂。
直流接触器一般采用磁吹式灭弧装置结合其他灭弧方法灭弧。
2、触头系统交流接触器多为双断点桥式触头，而电流较大的直流接触器多采用滚动接触的指形触头。
动、静触头在闭合的过程中有一滑动过程，以延长使用寿命。
3、接触器磁系统的线圈所使用的电源类型不同。
交流接触器吸引线圈电源多为交流，而直流接触器吸引线圈多使用直流线圈。
但这一点并非绝对，现在也有许多交流接触器电磁线圈是直流线圈，通过整流的方式把交流电源转换成直流；而直流接触器使用交流线圈的情况虽不多见，但也有这样的产品。
知道了交流接触器和直流接触器的差别，在直流电路中就应该选用直流接触器。
当然在直流负载容量较小时，也可以用交流接触器控制直流负载，但交流接触器的额定电流应适当选大一些。
直流断路器和交流断路器的主要差别在于去灭弧能力上。
因为交流每个周期都有过零点，在过零点容易熄弧，而直流开关没有过零点，熄弧能力很差，所以要添加额外的灭弧装置。
总的来说就是直流难灭弧，而交流有过零，灭弧容易。
可以用大的交流断路器代替小的直流断路器。
直流继电器和交流继电器为什么不能互相代换铁芯不一样-补充为了防止铁芯在交流磁场中产生涡流，交流继电器（也包括交流接触器）的铁芯是用矽钢片叠成，和变压器铁芯差不多。
直流继电器不存在涡流问题，铁芯可以用整块的电工纯铁等软磁性材料制成。
如果直流继电器铁芯会因涡流而发热，不能正常工作，并有可能烧毁线圈。
交流继电器的交流阻抗很大而直流电组很小。
如果交流继电器接上直流电，交流阻抗对直流电不起作用，而很小的直流电组会引起很大的电流，烧毁线圈。
为了防止铁芯在交流磁场中产生涡流，交流继电器（也包括交流接触器）的铁芯是用矽钢片叠成，和变压器铁芯差不多。
复习题（电气控制）
复习题（电气控制）1电器按动作原理分为手控和电器。
2接触器的结构主要由，，等组成。
3电流继电器的励磁线圈应接于被测量电路。
4中间继电器具有触点，容量的特点。
5常见的灭弧装置有，，等装置。
6.时间继电器通电延时线圈的符号是________________，断电延时线圈的符号是________________。
7.刀开关主要用在低压成套配电装置中，作为________________地手动接通和分断交直流电路或作________________用。
8.电磁机构中的________________是静止不动的，只有________________是可动的。
9.________________电动机或________________电动机广泛使用过电流保护。
10.继电器的________________和________________之比称为继电器的返回系数。
11．刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
12．按钮用来短时间接通或断开小电流，常用于电路，色表示起动，色表示停止。
13．熔断器用于保护，热继电器用于保护，它们都是利用来工作的。
14．自动空气开关又称开关或开关，它是既能通断电路，又能进行、、、保护。
15．交流接触器主要由、、组成。
16．电流继电器的线圈应联在电路中，绕组较，电压继电器的线圈应在电路中，绕组较。
1.什么是通断能力？2.电磁机构由哪几部分组成？3.电流继电器的线圈在电路中怎样连接？有何特点？电流继电器一般分哪几种？4.在电动机的主电路中，既然装有热继电器，为什么还要装有熔断器？它们各起什么作用？5.什么是低压电器？6.什么是电压继电器？这种继电器线圈有何特点？在电路中怎样连接？分哪几种？7.电动机可逆运转电路中,已采用了按钮的机械互锁,为什么还要采用电气互锁？当出现接触器互锁触点接错,电路将发生什么现象？8.如图一所示为两个相同的接触器线圈串联,请问在交流控制电路中允不允许这样两个线圈串联？为什么？如果不允许,应如何改正？9．何为热继电器的整定电流，如何调节？热继电器的热元件和触头在电路中如何连接？热继电器会不会因电动机的起动电流过大而动作？为什么在电动机过载时会动作？10．电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？11．交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？线圈电压为220V的交流接触器，误接入380V交流电源，会发生什么问题？为什么？1.直流接触器磁路形状为（）.A.U 形B.E 形C.空心螺管式D.装甲螺管式2.对于接触器触点过热原因不正确的说法是（）.A.触点压力不足B.触点表面氧化C.触点容量不够D.电源电压低3.低压断路器（）.A.有短路保护,有过载保护B.有短路保护,无过载保护C.无短路保护,有过载保护D.无短路保护,无过载保护4.电压继电器的返回系数是指（）.A.吸合电流与释放电流之比值B.吸合电压与释放电压的比值C.释放电流与吸合电流的比值D.释放电压与吸合电压的比值5.桥式起重机提升机构第一档的作用是为了（）.A.加大起重力矩B.快速起动C.平稳起动D.消除传动间隙,将钢丝绳张紧6.三相笼型异步电动机能耗制动是将正在运转的电动机从交流电源上切除后,（）.A.在定子绕组中串入电阻B.在定子绕组中通入直流电流C.重新接入反相序电源D.以上说法都不正确7.采用星－三角降压起动的电动机,正常工作时定子绕组接成（）.A.角形B.星形C.星形或角形D.定子绕组中间带抽头8.空气阻尼式时间继电器断电延时型与通电延时型的原理相同,只是将（）翻转180°安装,通电延时型即变为断电延时型.A.触头B.线圈C.电磁机构D.衔铁9.在直流电动机拖动的辊道电气控制线路中,电动机的励磁回路中接入的电流继电器应是（）A.欠电流继电器,应将其动合触点接入控制电路B.欠电流继电器,应将其动断触点接入控制电路C.过电流继电器,应将其动合触点接入控制电路D.过电流继电器,应将其动断触点接入控制电路10.频敏变阻器起动控制的优点是（）.A.起动转矩平稳,电流冲击大B.起动转矩大,电流冲击大C.起动转矩平稳,电流冲击小D.起动转矩小,电流冲击大11.用来表明电机、电器实际位置的图是（）.A.电气原理图B.电器布置图C.功能图D.电气系统图12.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（）A.电压继电器的线圈与被测电路串联B.电压继电器的线圈匝数多、导线细、电阻大C.电压继电器的线圈匝数少、导线粗、电阻小D.电压继电器的线圈工作时无电流13.熔断器的极限分断能力是指在规定的额定电压和额定功率的条件下，能分断的（）A.额定电流B.最大过载电流C.最大起动电流D.最大短路电流14.电磁机构的吸力特性与反力特性的配合关系是（）A.反力特性曲线应在吸力特性曲线的下方且彼此靠近B.反力特性曲线应在吸力特性曲线的上方且彼此靠近C.反力特性曲线应在远离吸力特性曲线的下方D.反力特性曲线应在远离吸力特性曲线的上方15.三相异步电动机既不增加起动设备，又能适当增加起动转矩的一种降压起动方法是（）A.定子串电阻降压起动B.定子串自耦变压器降压起动C.星——三角降压起动D.延边三角形降压起动16.三相绕线型异步电动机可逆运转并要求迅速反向的，一般采用（）A.能耗制动B.反接制动C.机械抱闸制动D.再生发电制动17.交流接触器在不同的额定电压下，额定电流（）A.相同B.不同C.与电压无关D.与电压成正比18.对于接触器线圈过热或烧毁原因不正确的说法是（）A.线圈匝间短路B.电源电压低C.短路环断裂D.操作频繁19.关于接触电阻，下列说法中不正确的是（）A.由于接触电阻的存在，会导致电压损失B.由于接触电阻的存在，触点的温度降低C.由于接触电阻的存在，触点容易产生熔焊现象D.由于接触电阻的存在，触点工作不可靠20.下列电器中不能实现短路保护的是（）A.熔断器B.过电流继电器C.热继电器D.低压断路器21.在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（）A.欠电流继电器，应将其动断触点接入控制电路B.欠电流继电器，应将其动合触点接入控制电路C.过电流继电器，应将其动断触点接入控制电路D.过电流继电器，应将其动合触点接入控制电路22.在控制线路中，如果两个动合触点并联，则它们是（）A.与逻辑关系B.或逻辑关系C.非逻辑关系D.与非逻辑关系23甲乙两个接触器欲实现互锁控制则应（）。
接触器灭弧原理
接触器灭弧原理接触器灭弧原理是指通过合理设计和安装接触器的结构及电气原理，以确保在分断电路时能够安全有效地熄弧，避免产生电弧后果。
以下将详细介绍接触器灭弧原理的相关内容。
在电路中，接触器是一种用于控制开关设备的电器元件。
当电路需要打开或关闭时，接触器会建立或中断电流的传输。
在分断电流时，由于电流的存在，接触器之间的接触点会产生电弧现象。
电弧具有高温、高能量的特点，当电弧不受控制时，会造成电路中的设备受损，甚至引发火灾等严重后果。
为了避免电弧的产生和后果，接触器采用了灭弧原理。
其主要包括以下几个方面：1. 增加可靠的灭弧介质：在设计接触器时，会使用一种具有较高绝缘性能的材料作为灭弧介质。
该材料的主要作用是在电弧形成时，能够迅速吸收电弧的能量，降低电压和电流值，从而灭弧。
常用的灭弧介质包括纸质、石棉、陶瓷等。
2. 采用灭弧结构：接触器内部的结构设计非常重要，通过合理的结构设计可以帮助灭弧。
例如，接触点的形状和材料选择、电弧旁路结构等，都会对灭弧效果产生影响。
3. 控制电弧形成的时间：接触器在分断电流时，必须控制电弧形成的时间。
通过电弧延时原理，利用合适的延时装置，可以在电弧形成后的适当时机对电路进行分断，从而有效地灭弧。
常见的延时装置有电弧熄灭器、灭弧线圈等。
4. 增加电弧熄灭设备：为了确保灭弧效果更加可靠，有时会增加电弧熄灭设备。
电弧熄灭设备一般由电感、电容、阻抗等元件组成。
通过合理地选择和安装这些元件，可以产生适当的抑制电弧的作用。
总之，接触器灭弧原理通过合适的设计和装置，利用灭弧介质、灭弧结构、电弧延时和电弧熄灭设备等多种手段，可以有效地防止电弧的产生和扩大，确保电路的安全稳定运行。
接触器概述
接触器
4 接触器的主要技术指标
额定电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A
吸引线圈额定电压
交流接触器：36、110（127）、220、380V 直流接触器：24、48、220、440V
接触器
1 接触器的原理与结构
1．结构
➢触头系统：主触头、辅助触
头
5
常开触头（动合触头）
4
6
常闭触Байду номын сангаас（动断触头）
➢电磁系统：动、静铁芯，吸
5
引线圈和反作用弹簧
4 3
7
➢灭弧系统：灭弧罩及灭弧栅
2
片灭弧
1
接触器
2 工作原理
线圈加额定电 压，衔铁吸合，常 闭触头断开，常开 触头闭合；线圈电 压消失，触头恢复 常态。为防止铁心 振动，需加短路 环。
接触器
5 接触器的型号
如 CJ12T-250 ， 该型号的意义为 CJ12T 系 列 交 流 接 触 器，额定电流250A， 主触头为三极。
CZ0-100/20为 CZ0系列直流接触器 ，额定电流100A，双 极动合主触头。
接触器
6 接触器的使用选择原则
➢ 根据电路中负载电流的种类选择接触器的类型； ➢ 接触器的额定电压应大于或等于负载回路的额定电压； ➢ 吸引线圈的额定电压应与所接控制电路的额定电压等级一致； ➢ 额定电流应大于或等于被控主回路的额定电流。
接触器
灭弧装置
常闭辅助触头
开关电器典型灭弧装置讲解
4.1 灭弧装置
三. 磁吹灭弧装置 图2－20 电流：6——>8——>1； 铁心和夹板：减小磁路增大磁通； 考虑结构、磁通与灭弧等的优化
F I2
磁吹线圈：
可用于低压直流和交流接 触器中。对后者，为减少涡流 损耗和避免由于钢夹板中磁通 与电弧电流相位不同而产生反 向电动力，铁心2上可开一槽 或者用硅钢片叠成。
44
原理 混合式开关
优点：具有较高 的电寿命；
缺点：结构较复 杂，价格较昂贵. 示例：混合式交流接 触器，请参看教材 P54和图2-24.
Skip
45
§4-2 开关电器典型灭弧装置的工作原理
一、拉长电弧
在大气中利用机械方式拉长 电弧进行灭弧的原理与图例。
（1）原理：电弧放长后，电 弧电压就增大，其静态伏-安特性 向上移动。
通过本章的学习，掌握当今开关电器中所使用的灭弧装置的灭 弧原理，熟悉提高灭弧装置开断能力的辅助方法，便于在以后的工 程实践中灵活运用。
3
基本内容
概述 §4-1 灭弧装置 §4-2 开关电器典型灭弧装置的工作原理 §4-3 提高灭弧装置开断能力的辅助方法 小结
4
概述
当电源电压超过数十伏、开断电流在数十安以上时，为
26
4.1 灭弧装置
八. 油吹灭弧装置
变压器油分解、气化
• 气泡的气体中
– 油蒸汽40％，其他气体60％
– 其他气体：氢气(70%以上)、乙、乙烯。
• 气泡体积关系：
易于灭弧：
V kWh
• 气体中：氢导热系数最大，粘度最小，加强弧柱冷却
• 气泡压力大——油限制其体积，且油在电弧作用下分解和 气化
B
的电动力都使电弧压向绝缘栅片
接触器灭弧的基本原理
接触器灭弧的基本原理
接触器灭弧的基本原理是通过使用特定的灭弧装置来加速电弧的熄灭，以保护触点不受损害。
具体包括以下几个方面：
1. 电弧产生：当电路断开时，由于电流不能立即中断，会在断开的触点间形成一个高温、高能量密度的电弧。
2. 灭弧装置：接触器通常配备有灭弧装置，这些装置设计用来降低电弧的温度和持续时间。
一个常见的灭弧装置是灭弧罩，它让电弧与固体介质相接触，从而加速电弧的熄灭。
3. 电磁力作用：灭弧罩利用电路断开时产生的电磁力快速拉断电弧，这种快速的动作有助于减少电弧对触点的热损害。
4. 结构设计：灭弧罩的基本构成单元是“缝”，这些结构的设计允许电弧在固体介质中被分割成小段，每段电弧都更容易被熄灭。
5. 物理化学变化：电弧会引起其附近区域的介质发生强烈的物理化学变化，如果电弧不快速熄灭，可能导致触头及触头附近的其他部件损坏。
6. 功率控制：电弧的功率非常高，例如在10kV少油断路器开断20kA的电流时，电弧功率可高达10000kW以上，因此灭弧是非常必要的以防止设备损坏。
综上所述，接触器的灭弧原理是通过特定的结构和技术手段，迅速减弱或切断电弧，以防止由于电弧持续存在而产生的损害。
这些措施对于确保电气系统的安全运行至关重要。
8 交流接触器结构与工作原理
(一)交流接触器由以下四部分组成：（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。
（2）触点系统包括主触点和辅助触点。
主触点用于通断主电路，通常为三对常开触点。
辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。
（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。
交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。
故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。
原因之二按纽互锁的接线有误。
2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。
电器学 丁明道 编著 课后练习之问答题答案
电器学资料 湖大电气院 电自 10 班卢月红整理 来源：ppt，书，网络。 故为个人观点 ，可能存在错误与不足， 仅供参考！
弧柱区：分为热击穿和电击穿两个阶段。 若弧隙取自电源的能量大于其散发出的能量, 将迅速减小，剩余电流不断增大，使电弧重新 燃烧。 ——热击穿。 当弧隙两端的电压足够高时，仍可能将弧隙内的高温气体击穿，重新燃弧。——电击穿。 电压恢复过程：电弧电流过零后，弧隙两端的电压将由零或反向的电弧电压上升到此时 的电源电压。这一电压上升的过程成为电压恢复过程，此过程中的弧隙电压称为恢复电压。
A 2 m o
1.16 三相短路时，各项导线所受电动力是否相同？ 不同。三相交流对称短路时，中间 B 相所受的最大电动力是 A、B、C 三相导体 中各项所受最大电动力之最。力的正、负峰值为单相稳态最大力的 2.8 倍。
电器学资料 湖大电气院 电自 10 班卢月红整理 来源：ppt，书，网络。 故为个人观点 ，可能存在错误与不足， 仅供参考！
2.10 为什么熄灭电感性电路中的电弧要困难些？
答：因熄灭电弧的最佳时机为零休期间，而此时，电压最大，易于发生击穿，发生电弧击穿 弧隙介质。
2.11 何谓近阴极效应？它对熄灭哪一种电弧更有意义？
答：电弧电流过零后弧隙两端的电极立即改变极性。在新的近阴极区内外，电子运动速度为 正离子的成千倍， 故它们于刚改变极性时即迅速离开而移向新的阳极， 使此处仅留下正离子。 同时，新阴极正是原来的阳极，附近正离子并不多，以致难以在新阴极表面产生场致发射以 提供持续的电子流。另外，新阴极在电流过零前后的温度已降至热电离温度以下，亦难以借 热发射提供持续的电子流。因此，电流过零后只需经过 0.1~1 ，即可在近阴极区获得 150~250V 的介质强度。出现于近阴极区的这种现象称为近阴极效应。对于熄灭低压交流电 弧更有意义。
接触器灭弧的方法
接触器灭弧的方法
接触器灭弧是指通过采取措施，使电路中产生的电弧迅速熄灭，以保障设备和人员的安全。
以下是一些常见的接触器灭弧方法：
1. 快速开关：通过迅速切断电路来熄灭电弧。
可以使用高速开关装置，例如气体放电管、继电器或电子开关等，来实现快速断开电路。
2. 增加电阻：通过增加电路中的电阻来限制电弧的电流，从而减弱电弧的能量，促使其熄灭。
常用的方法包括在电路中增加电阻元件、使用过电流保护装置等。
3. 封闭电弧：通过将电弧封闭在一个相对较小的空间内，减少电弧的能量耗散和扩散。
常见的方法包括使用灭弧室、灭弧罩等装置。
4. 喷水或喷剂：通过喷水或喷射灭弧剂等物质来冷却和扼制电弧，以加速其熄灭。
这种方法常用于一些高压设备和开关。
5. 使用灭弧电阻：在高压开关等设备中，可以使用专门设计的灭弧电阻来限制电弧的能量，防止其蔓延和破坏设备。
需要注意的是，不同的应用场景和设备类型可能需要采用不同的灭弧方法。
为了保障设备和人员的安全，建议在使用接触器时，根据实际需求选择适当的灭弧方
法，并遵循相关的操作规程和安全防护措施。
城实维修分三种灭弧电路图及特点
单触点直流灭弧电路：
直流电子灭弧器是与直流接触器配套的灭弧装置,可彻底消除接触器触点工作时产生的电弧,保护了触点,从而大大地延缓了接触器的使用寿命。
(1)电子灭弧器工作条件
环境温度:-25~+40C,环境湿度:25℃C时,<85%RH。
2)电子灭弧器使用注意事项
1)本灭弧器应在低频(指接触器触点动作频率)下工作,触点吸合和释放
时间间隔不要小于0.2s,否则将不起灭弧作用。
2)接触器若长时间频繁动作,则应注意灭弧器的散热,或加适当的散热片
(50~150A型)或加散热风扇(200~600A型),以免灭弧器过热烧毁
3)注意接线不要接错,以免烧毁灭弧器
4)电子灭弧器应固定在接触器旁
单触点直流灭弧电路如图所示。
图中的接触器可用直流或交流。
R1为
负载,可以是电动机或其他电器。
KM仅用一个触点。
在这里,操作电源为直流电源;二次电路控制电源可以是交流,也可以是直流。
双触点交直流灭弧电路：双触点直流灭弧电路如图所示
双臂晶闸管模块交流调压主电路：
由两只大功率晶闸管(额定电流数百安)通过并联或串联后,用以组成桥式电路的“双臂”,这种新型器件叫作双臂晶闸管模块。
常见的双臂晶闸管模块有串联式和并联式两种,如图184所示。
其中图a为双臂串联晶闸管模块,图b为双臂负极并联晶闸管模块,图c为外形尺寸图,将一块双臂串联晶闸管模块按图d所示连接,即可实现交流调压。
此电路可以用在单相输出功率较大且需要调压的场合。
直流接触器常用灭弧装置.
1－动触头；2－灭弧室瓷罩；3－静 触头；4－压缩空气；5－电弧。
常用灭弧装置
7.油吹灭弧装置 ➢原理：将电弧置于液体介质（一般为变压
器油）中，电弧将油汽化、分解而形成油 气。油气中主要成分是氢，在油中以气泡 的形式包围电弧。氢气具有很高的导热系 数，这就使电弧的热量容易散发。
常用灭弧装置
4.灭弧罩 ➢种类 （2）纵向宽缝灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （3）迷宫式灭孤罩
常用灭弧装置
4.灭弧罩 ➢种类 （4）横向绝缘栅片式灭孤罩
常用灭弧装置 4.灭弧罩 ➢种类 （5）横向金属栅片式灭孤罩（去离子栅片
式灭弧罩）
（a）横向金属栅对电弧的作用； (b) 横向金属栅灭弧原理。 1—入栅片前的电弧；2—金属栅；3—入栅片后的电弧。
常用灭弧装置
5.磁吹灭弧装置 ➢原理：利用外加磁场产生电磁拉长，使电
弧拉长从而熄灭。 ➢种类 （1）串激法磁吹灭弧 （2）它激法磁吹灭弧 （3）并激法磁吹灭弧
串激法磁吹灭弧装置示意图 1－磁吹线圈；2－铁心；3－引弧角；4－电弧； 5－磁性夹板；6－动触头；7－ 静触头。
常用灭弧装置
6.气吹灭弧装置 ➢原理：利用压缩空气来熄灭电弧的。压缩
城市轨道交通车辆技术专业教学资源库
颗粒常知用识灭点弧装置
XX陈X 首原
常用灭弧装置
1.机械力拉长电弧 （1）纵向拉长 （2）横向拉长 2.多断点灭弧 ❖在电路中常采用桥式触头 3.电动力灭弧
双断点和电动力灭弧
常用灭弧装置
4.灭弧罩 ➢原理：让电弧与固体介质相接触，种类 （1）纵向窄缝灭孤罩
