交流电三相功率的计算公式
功率的计算公式(电功率)
功率的计算公式(电功率)功率包括电功率、机械功率。
电功率又包括直流电功率、交流电功率和射频功率;交流功率又包括正弦电路功率和非正弦电路功率;机械功率又包括线位移功率和角位移功率,角位移功率常见于电机输出功率;电功率还可分为瞬时功率、平均功率(有功功率)、无功功率、视在功率。
三相功率计算公式三相功率计算公式(有功功率)可以采用三个单相独立测量再求和的方式进行计算。
P=PA+PB+PC对于三相三线制电路,也可采用二瓦计法,三相功率计算公式为:P=PAB+PCB或P=PCA+PBA或P=PBC+PAC对于正弦三相对称电路,P=√3UIcosφ;U、I为线电压、线电流有效值。
或P=3UPIPcosφ;UP、IP为相电压、相电流有效值。
电机功率计算公式电机功率计算公式,也称电机轴功率计算公式如下:P=FV (5)F:力,单位为N;V:速度,单位为m/s;P:功率,单位为WT=FRF=T/R (6)T:扭矩,单位为N.m;R:作用半径,单位为mV=2πRn/60=πR*n/30(7)V:线速度,单位为m/s;n:转速,单位为r/min将(6)、(7)代入(5)P=πTn/30若将P的单位变为kW,得到下述电机功率计算公式:P=πTn/30000=Tn/9549或T=9549P/n直流电功率计算公式P=UIP=U2/RP=I2R正弦交流电功率计算公式无功功率计算公式:Q=UIsinφ有功功率计算公式:P=UIcosφ正弦电流电路中的有功功率、无功功率、和视在功率三者之间是一个直角三角形的关系:P2+Q2=S2当负载为纯电阻时:Q=0,S=P直流电功率计算公式同样适用。
扩展阅读:功率功率是指物体在单位时间内所做的功。
功率越大转速越高,汽车的最高速度也越高,常用最大功率来描述汽车的动力性能。
最大功率一般用公制马力(PS)或千瓦(kW)来表示,1PS等于0.735kW。
物理中我们学过公式:W=F·s,它告诉我们做工需要具备两个条件,一是有力,二是沿着力的方向发生位移。
功率电压电流公式有什么
功率电压电流公式有什么公式基本公式功率=电压乘以电流(P=UI)推导公式电流=功率除以电压(I=P/U)电压=功率除以电流(U=P/I)电阻=电压除以电流(R=U/I)功率=电压的平方除以电阻(P=U__U/R)功率电压电流之间的关系对于直流电来说,功率等于电流乘以电压功率(直流)=电流__电压对于常用的交流电来说,还要再乘以功率因数功率(单相交流)=电压__电流__功率因数如果使用的是三相交流电,还要再乘以1.732功率(三相交流)=电压__电流__功率因数__1.732电功率计算公式电功率的计算公式,用电压乘以电流,这个公式是电功率的定义式,永远正确,适用于任何情况。
对于纯电阻电路,如电阻丝、灯炮等,可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算,这是由欧姆定律推导出来的。
但对于非纯电阻电路,如电动机等,只能用“电压乘以电流”这一公式,因为对于电动机等,欧姆定律并不适用,也就是说,电压和电流不成正比。
这是因为电动机在运转时会产生“反电动势”。
高中物理电学公式大全之恒定电流1.电流强度:I=q/t{I:电流强度(A),q:在时间t内通过导体横载面的电量(C),t:时间(s)}2.欧姆定律:I=U/R {I:导体电流强度(A),U:导体两端电压(V),R:导体阻值(Ω)}3.电阻、电阻定律:R=ρL/S{ρ:电阻率(Ω?m),L:导体的长度(m),S:导体横截面积(m2)}4.闭合电路欧姆定律:I=E/(r+R)或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流(A),E:电源电动势(V),R:外电路电阻(Ω),r:电源内阻(Ω)}5.电功与电功率:W=UIt,P=UI{W:电功(J),U:电压(V),I:电流(A),t:时间(s),P:电功率(W)}6.焦耳定律:Q=I2Rt{Q:电热(J),I:通过导体的电流(A),R:导体的电阻值(Ω),t:通电时间(s)}7.纯电阻电路中:由于I=U/R,W=Q,因此W=Q=UIt=I2Rt=U2t/R8.电源总动率、电源输出功率、电源效率:P总=IE,P出=IU,η=P出/P总{I:电路总电流(A),E:电源电动势(V),U:路端电压(V),η:电源效率}9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)电阻关系(串同并反) R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+电流关系 I总=I1=I2=I3 I并=I1+I2+I3+电压关系 U总=U1+U2+U3+ U总=U1=U2=U3功率分配 P总=P1+P2+P3+ P总=P1+P2+P3+10.欧姆表测电阻(1)电路组成 (2)测量原理两表笔短接后,调节Ro使电表指针满偏,得Ig=E/(r+Rg+Ro)接入被测电阻Rx后通过电表的电流为Ix=E/(r+Rg+Ro+Rx)=E/(R中+Rx)由于Ix与Rx对应,因此可指示被测电阻大小(3)使用方法:机械调零、选择量程、欧姆调零、测量读数{注意挡位(倍率)}、拨off挡.(4)注意:测量电阻时,要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零.11.伏安法测电阻电流表内接法:电压表示数:U=UR+UA电流表外接法:电流表示数:I=IR+IVRx的测量值=U/I=(UA+UR)/IR=RA+RxR真Rx的测量值=U/I=UR/(IR+IV)=RVRx/(RV+R)RA [或Rx(RARV)1/2] 选用电路条件Rx。
三相电动功率计算公式
三相电动功率计算公式三相电动功率计算公式是用来计算三相电路中的功率的数学公式。
在三相电路中,电力传输更加高效稳定,因此在工业和商业领域得到广泛应用。
了解和掌握三相电动功率计算公式对于正确评估电路的功率需求和能源消耗非常重要。
三相电动功率计算公式的一般形式为:P = √3 × U × I × cos(θ),其中P表示功率,U表示电压,I表示电流,cos(θ)表示功率因数。
三相电路中的电流和电压可以通过测量仪器进行测量,而功率因数则取决于电路中使用的负载类型。
在三相电动功率计算中,电压和电流通常是有效值(即RMS值)。
功率因数是衡量负载对电网的有用功率利用程度的因素。
功率因数的范围是-1到1之间,其中1表示纯有功负载,-1表示纯无功负载,而0表示纯虚拟负载。
为了更好地理解三相电动功率计算公式的应用,我们可以通过以下实例进行说明。
假设有一个三相电路,电压为400伏特,电流为20安培,功率因数为0.8。
我们可以使用三相电动功率计算公式来计算功率。
我们需要将公式中的数值代入计算。
根据公式,功率P等于√3乘以电压U乘以电流I乘以功率因数cos(θ)。
P = √3 × U × I × cos(θ) = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8= √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8 = √3 × 400 × 20 × 0.8= √3 × 400 × 20 × 0.8= √3 × 400 × 20 × 0.8= √3 × 400 × 20 × 0.8= √3 × 400 × 20 × 0.8≈ 11,564瓦特因此,在这个例子中,三相电路的功率约为11,564瓦特。
三相功率计算公式
三相功率计算公式P=1.732×U×I×COSφ(功率因数COSφ一般为0.7~0.85之间,取平均值0.78计算)三相有功功率P=1.732*U*I*cosφ三相无功功率P=1.732*U*I*sinφ对称负载,φ:相电压与相电流之间的相位差cosφ为功率因数,纯电阻可以看作是1,电容、电抗可以看作是0有功功率的计算式:P=√3IUcosΦ (W或kw)无功功率的公式: Q=√3IUsinΦ (var或kvar)视在功率的公式:S=√3IU (VA或kVA)⑴有功功率三相交流电路的功率与单相电路一样,分为有功功率、无功功率和视在功率。
不论负载怎样连接,三相有功功率等于各相有功功率之和,即:当三相负载三角形连接时:当对称负载为星形连接时因UL=根号3*Up,IL= Ip所以P== ULILcosφ当对称负载为三角形连接时因UL=Up,IL=根号3*Ip所以P== ULILcosφ对于三相对称负载,无论负载是星形接法还是三角形接法,三相有功功率的计算公式相同,因此,三相总功率的计算公式如下。
P=根号3*Ip ULILcosφ⑵三相无功功率:Q=根号3*Ip ULILsinφ(3)三相视在功率S=根号3*Ip ULIL对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A相B 相C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流当电机星接时:线电流=相电流;线电压=根号3相电压。
三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏当电机角接时:线电流=根号3相电流;线电压=相电压。
绕组是直接接380的,导线的电流是两个绕组电流的矢量之和功率计算公式p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流电流和相电流与钳式电流表测量无关,与电机定子绕组接线方式有关。
三相电公式推导
三相电公式推导三相电公式是指描述三相交流电电压、电流和功率之间关系的公式。
在三相电系统中,电压和电流是由三个正弦波组成的,它们之间存在特定的相位关系。
三相电公式包括欧姆定律、功率计算公式和功率因数计算公式。
我们来看一下欧姆定律在三相电系统中的应用。
欧姆定律表达了电流、电压和电阻三者之间的关系。
在三相电系统中,欧姆定律可以表示为:电流等于电压除以电阻。
但是,在三相电系统中,电压和电流是复数,因此在计算时需要使用复数形式的欧姆定律公式。
接下来,我们来看一下功率计算公式在三相电系统中的应用。
功率计算公式可以用来计算三相电系统中的有功功率和无功功率。
有功功率是电能在电路中转化为其他形式能量的功率,而无功功率是电能在电路中来回转化的功率。
在三相电系统中,有功功率和无功功率可以通过电流、电压和功率因数来计算。
有功功率的计算公式为:有功功率等于电流的平方乘以电阻的值。
无功功率的计算公式为:无功功率等于电流的平方乘以电抗的值。
我们来看一下功率因数计算公式在三相电系统中的应用。
功率因数是描述有功功率和视在功率之间关系的一个参数。
功率因数的计算公式为:功率因数等于有功功率除以视在功率。
在三相电系统中,视在功率可以通过电流、电压和功率因数来计算。
视在功率的计算公式为:视在功率等于电流的平方乘以电压的值。
三相电公式是描述三相交流电电压、电流和功率之间关系的公式。
它们包括欧姆定律、功率计算公式和功率因数计算公式。
这些公式在三相电系统的分析和设计中起着重要的作用。
通过应用这些公式,我们可以计算出三相电系统中的电流、电压、有功功率、无功功率和功率因数等参数,从而更好地理解和掌握三相电系统的特性和性能。

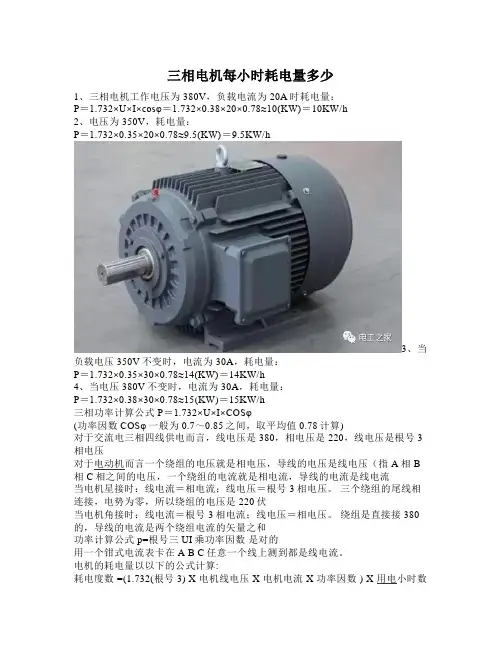

三相电机每小时耗电量多少
三相电机每小时耗电量多少1、三相电机工作电压为380V,负载电流为20A时耗电量:P=1.732×U×I×cosφ=1.732×0.38×20×0.78≈10(KW)=10KW/h2、电压为350V,耗电量:P=1.732×0.35×20×0.78≈9.5(KW)=9.5KW/h3、当负载电压350V不变时,电流为30A,耗电量:P=1.732×0.35×30×0.78≈14(KW)=14KW/h4、当电压380V不变时,电流为30A,耗电量:P=1.732×0.38×30×0.78≈15(KW)=15KW/h三相功率计算公式 P=1.732×U×I×COSφ(功率因数COSφ一般为0.7~0.85之间,取平均值0.78计算)对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A相 B 相 C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流当电机星接时:线电流=相电流;线电压=根号3相电压。
三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏当电机角接时:线电流=根号3相电流;线电压=相电压。
绕组是直接接380的,导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流。
电机的耗电量以以下的公式计算:耗电度数 =(1.732(根号 3) X 电机线电压 X 电机电流 X 功率因数 ) X 用电小时数/1000电机的额定功率是 750W ,采用星形接法,接在三相 380伏的电源上,用变频器监测电流是 1.1A ;我又用钳形电流表进行测量,测得每相电流为 1.1A ,这就说明变频器和钳形电流表测得的电流是一致的。
三相交流电功率计算公式
三相交流电功率计算公式
1.三相交流电路:三相交流电路由三根相互平衡的相线组成,每个相线的电压波形相位差为120度。
在三相交流电路中,通常应用星形连接或者三角形连接方式。
2.有功功率:电路中对负载产生实际功效的功率,通常用P表示,单位为瓦特(W)。
3.无功功率:电路中对负载不产生实际功效的功率,通常用Q表示,单位为乏特(VAR)。
4.视在功率:电路中有效功率和无功功率的矢量和,通常用S表示,单位为伏安特(VA)。
在三相交流电路中,有功功率的计算公式如下:
P = √3 × U × I × cosφ
其中,P为有功功率,√3是一个常数(约等于1.732),U为电压,I为电流,cosφ为功率因数。
无功功率的计算公式如下:
Q = √3 × U × I × sinφ
其中,Q为无功功率,√3是一个常数(约等于1.732),U为电压,I为电流,sinφ为功率因数。
视在功率的计算公式如下:
S=√3×U×I
其中,S为视在功率,√3是一个常数(约等于1.732),U为电压,I为电流。
需要注意的是,功率因数(power factor)是有功功率与视在功率的比值,通常用cosφ表示。
功率因数介于0到1之间,越接近1表示负载越满足实际功效的需要,越接近0表示负载越倾向于产生无功功率。
以上就是三相交流电功率计算公式的介绍,通过这些公式可以方便地计算三相交流电路中的电功率。
三相电功率计算公式全部
三相电功率计算公式全部三相电功率计算公式。
在工业和商业领域,三相电是一种常见的电力供应方式。
三相电功率的计算对于电力系统的设计和运行至关重要。
本文将介绍三相电功率的计算公式,以及如何使用这些公式来计算三相电功率。
三相电功率的定义。
在讨论三相电功率计算公式之前,让我们先来了解一下三相电功率的定义。
三相电是指由三个相位的交流电组成的电力系统。
在三相电系统中,电流和电压的波形呈120度相位差,这种相位差的存在使得三相电系统具有更高的功率传输效率和更均匀的负载分布。
三相电功率的计算公式。
三相电功率的计算可以使用不同的公式,具体取决于所使用的电流和电压类型。
下面是一些常见的三相电功率计算公式:1. 有功功率计算公式。
有功功率是指在电路中实际消耗的功率,通常以千瓦(kW)为单位。
有功功率的计算公式如下:P = √3 × V × I × cos(θ)。
其中,P表示有功功率,√3表示3的平方根,V表示电压,I表示电流,cos(θ)表示功率因数。
2. 无功功率计算公式。
无功功率是指在电路中由于电感或电容而导致的功率损耗,通常以千乏(kVAR)为单位。
无功功率的计算公式如下:Q = √3 × V × I × sin(θ)。
其中,Q表示无功功率,√3表示3的平方根,V表示电压,I表示电流,sin(θ)表示功率因数的正弦值。
3. 视在功率计算公式。
视在功率是指电路中实际消耗的总功率,通常以千伏安(kVA)为单位。
视在功率的计算公式如下:S = √3 × V × I。
其中,S表示视在功率,√3表示3的平方根,V表示电压,I表示电流。
如何使用三相电功率计算公式。
现在我们已经了解了三相电功率的计算公式,接下来让我们看看如何使用这些公式来计算三相电功率。
首先,我们需要测量电路中的电压和电流。
通常情况下,这些数值可以通过电力仪表或电力负载计量设备来获取。
交流电功率和电流计算公式
交流电功率和电流计算公式
交流电的功率和电流计算公式是非常重要的电学基础知识,以下是相关公式:
1. 交流电功率公式:P=UIcosφ,其中P为功率,U为电压,I 为电流,φ为电流相位角,cosφ为功率因数。
2. 交流电电流公式:I=P/UCosφ,其中I为电流,P为功率,U为电压,φ为电流相位角,cosφ为功率因数。
3. 交流电电压公式:U=P/Icosφ,其中U为电压,P为功率,I为电流,φ为电流相位角,cosφ为功率因数。
4. 交流电功率因数公式:cosφ=P/(UI),其中cosφ为功率因数,P为功率,U为电压,I为电流。
这些公式是计算交流电功率和电流的基本公式,可以应用于日常生活和工作中。
同时,还需要注意功率因数的重要性,根据实际情况选择合适的电器和设备,能够提高功率因数,降低能耗,达到节约能源的目的。
- 1 -。
电流、功率、频率、转速等的计算公式总结
----------------------------------------------
三相电机电流计算公式I=P/1.732/U/cosΦ
cosΦ=P/S中的S表示什么。S表示有功功率,有功功率又叫平均功率。交流电的瞬时功率不是一个恒定值,功率在一个周期内的平均值叫做有功功率,它是指在电路中电阻部分所消耗的功率,对电动机来说是指它的出力。计算三相电流,要考虑到用电单位的功率因数,所以功率因数用cosΦ表示。如果cosΦ为1,公式中可以不考虑。
功率P=UI,即电压电流乘积,1KW时,24V 41.67A, 36V 27.78A, 48v 20.83A, 110v 9.09A
------------------------------------------
以上说的是指的单相的情况。
380ቤተ መጻሕፍቲ ባይዱ
三相的时候,公式是I=P/(U*1.732)
三相电机用电量计算公式
三相电机用电量计算公式
三相电机额定耗电量,按实际功率= 电流×电压×根号3 计算。
功率P=√3UIcosφ功率P乘以小时数就是用电量。
三相电动机实际用电量,取决于实际负荷大小。
可以测量实际电流,计算实际功率,再乘小时数,即可得到用电量.
电机的额定功率是电机的额定输出功率,而不是额定输入功率。
通过额定功率计算额定输入功率按照公式:
额定输入功率= 额定电流×额定电压×根号3
额定输入功率= 额定功率÷效率÷功率因数
三相电机:指当电机的三相定子绕组(各相差120度电角度),通入三相交流电后,将产生一个旋转磁场,该旋转磁场切割转子绕组,从而在转子绕组中产生感应电流。
原理:是依据电磁感应定律实现电能的转换或传递的一种电磁装置。
作用:产生驱动转矩,作为用电器或各种机械的动力源。
电量:表示物体所带电荷的多少。
用符号Q表示,单位是库(仑)(符号是C)。
计算公式:
电流强度的微观表达式:
I=nqsv得,q=I/nsv,其中I是电流强度,n是单位体积内的电荷数,s 是导体的横截面积,v是电荷运动的速度。
三相功率计算公式(精)
三相功率计算公式(精)P=√3IUcosΦ (W或kw 无功功率的公式: Q=√3IUsinΦ (var或kvar 视在功率的公式:S=√3IU (VA或kVA ⑴ 有功功率三相交流电路的功率与单相电路一样,分为有功功率、无功功率和视在功率。
不论负载怎样连接,三相有功功率等于各相有功功率之和,即:当三相负载三角形连接时:当对称负载为星形连接时因UL=根号3*Up, IL= Ip 所以 P== ULILcosφ当对称负载为三角形连接时因UL=Up,IL=根号3*Ip所以 P== ULILcosφ对于三相对称负载,无论负载是星形接法还是三角形接法,三相有功功率的计算公式相同,因此,三相总功率的计算公式如下。
P=根号3*Ip ULILcosφ⑵ 三相无功功率:Q=根号3*Ip ULILsinφ (3)三相视在功率S=根号3*Ip ULIL对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A相 B相 C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流当电机星接时:线电流=相电流;线电压=根号3相电压。
三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏当电机角接时:线电流=根号3相电流;线电压=相电压。
绕组是直接接380的,导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流电流和相电流与钳式电流表测量无关,与电机定子绕组接线方式有关。
当电机星接时:线电流=根3相电流;线电压=相电压。
当电机角接时:线电流=相电流;线电压=根3相电压。
所以无论接线方式如何,都得乘以根3。
电机功率=电压电流根3功率因数。
三相电流计算公式53934
三相电流计算公式53934
三相电流的计算公式是:
I = P / (√3 × V × cosθ)
其中,I为三相电流,P为负荷功率,V为线电压,cosθ为功率因数。
三相电流的计算步骤如下:
1.确定负荷功率P,通常以千瓦(kW)为单位。
2.确定线电压V,通常以伏特(V)为单位。
3. 确定功率因数cosθ。
功率因数是交流电中实际功率与视在功率
之间的比值,通常取0到1之间的数值。
4. 将P、V和cosθ代入公式中,计算出三相电流I。
举例说明:
假设负荷功率P为100 kW,线电压V为400 V,功率因数cosθ为
0.9、将这些值代入公式中,计算三相电流I:
I=100kW/(√3×400V×0.9)
≈162.22A
因此,三相电流约为162.22安培。
需要注意的是,上述计算公式适用于三相平衡电路。
对于非平衡电路,需要考虑各相之间的不对称性。
此外,还需要注意负荷功率的单位,一般
情况下可以根据实际情况进行换算。
三相直流电功率计算公式
三相直流电功率计算公式三相直流电?亲,直流电一般不分三相的哦,通常说的三相电指的是三相交流电。
三相交流电功率的计算在我们的电学领域里那可是相当重要的。
三相交流电功率的计算公式有好几种,咱先来说说最常见的一种:P = √3 × U × I × cosφ 。
这里的“P”表示功率,“√3”约等于 1.732,“U”是线电压,“I”是线电流,“cosφ”则是功率因数。
就拿我之前在工厂实习的时候遇到的事儿来说吧。
那时候我跟着师傅在一个大型的机械厂,厂里新安装了一批大型设备。
设备运行了一段时间后,老板发现电费高得离谱,就让我们去查查是不是哪里出了问题。
师傅带着我,拿着各种测量工具就开始干活儿。
我们先测了设备的线电压和线电流,这两个数值倒是不难测,可一到功率因数这里,就有点头疼了。
因为这得考虑设备的负载情况,还有电路中的电感、电容啥的。
经过一番折腾,我们终于把所有的数据都测好了,然后代入到功率计算公式里。
算出来的结果让我们大吃一惊,功率因数居然特别低,这就意味着设备的电能利用效率很差,很多电都白白浪费了。
师傅就开始带着我一项一项地排查,看看是设备本身的问题,还是电路设计不合理。
最后发现是有几个电容老化了,导致无功功率增加,功率因数降低。
换了新电容之后,再次测量计算功率,发现电费果然下降了不少,老板还特意表扬了我们。
从这个事儿就能看出来,掌握三相交流电功率的计算,那是相当有用的。
它不仅能帮我们找出设备的能耗问题,还能为节能减排做出贡献呢。
在实际应用中,还有一种情况,如果三相负载是对称的,那就可以用另一个简单点的公式:P = 3 × U 相 × I 相× cosφ 。
这里的“U 相”是相电压,“I 相”是相电流。
比如说在一个三相电机的运行中,如果我们知道了每个相的电压和电流,还有功率因数,就能很快算出电机的功率。
这对于评估电机的性能、选择合适的电机规格都特别重要。
380v功率计算公式
380v功率计算公式
380V电动机(三相空调压缩机)的电流计算公式为:Ⅰ=额定功率÷(1.732×额定
电压×功率因数×效率)。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一
个系数。
功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。
三相电(380V)功率、电压、电流的计算公式
功率=电流×(1.732×380电压×0.85功率因数×0.9效率)。
如7.5的电动机额定电流的计算方法
7500÷(1.732×380×0.85×0.9)=14.896A。
举例说明:15KW电动机380V。
当用电电压为380V时:P=UICOSφ/1.72,此时电流为:I=15KW/380V/0.83(COSφ,功率因数/1.72x1000=27.7A.(线电流)。
交流电流与功率的关系
单相:I=P/220;三相:I=P/1.73×380。
直流电功率:P=U*I
=I2R
=U2/R。
视在功率是指发电机发出的总功率,其中可以分为有功部分和无功这部分功率由于做
了功而被称为有功功率。
可认为是电压与电流相位差变化的损耗。
无功功率不做功,但是
要和无功部分。
有功部分是通过导线发热损失掉或纯电阻负载消耗的功率,无功功率则是
损失在非纯电阻负载上的功率。
但是要保证有功功率的传导必须先满足电网的无功功率。
感谢您的阅读,祝您生活愉快。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交流电三相功率的计算公式
对于交流电三相四线供电而言,线电压是380,相电压是220,线电压是根号3相电压
对于电动机而言一个绕组的电压就是相电压,导线的电压是线电压(指A 相 B相 C相之间的电压,一个绕组的电流就是相电流,导线的电流是线电流
当电机星接时:线电流=相电流;线电压=根号3相电压。
三个绕组的尾线相连接,电势为零,所以绕组的电压是220伏。
当电机角接时:线电流=根号3倍(1.732)相电流;线电压=相电压。
绕组是直接接380的,导线的电流是两个绕组电流的矢量之和
用一个钳式电流表卡在A B C任意一个线上测到都是线电流
三相功率计算公式:W=sqr(3)×U×I×cosΦ,
公式中的U、I为线电压、线电流。
