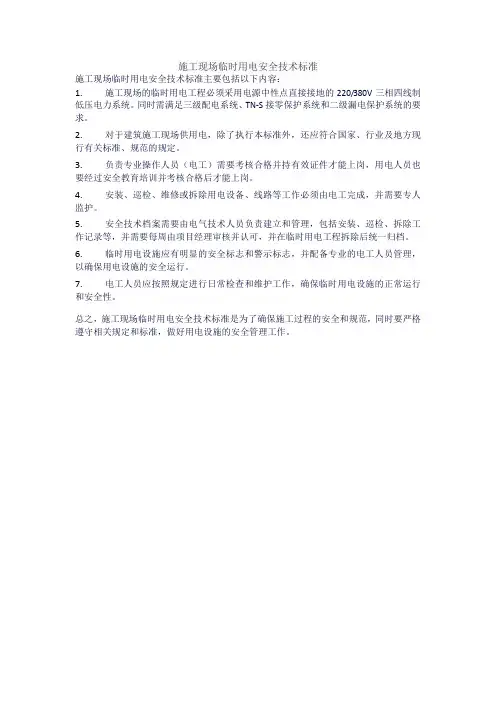

施工现场临时用电标准

施现场临时用电安全培训
5
5
二、TN-S 接零保护与接地
1－NPE线重复接地；2－PE线重复接地； L1、L2、L3－相线；N－工作零线；PE－保护零线； DK－总电源隔离开关；RCD－总漏电保护器（兼有短路、过载、漏电 保护功能的漏电断路器）。
电气设备的金属外壳必须与保护零线连接。
保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保
施现场临时用电安全培训
4
4
二、TN-S 接零保护与接地
施工现场临时用电工程专用的电源中性点直接接地的220/380V三 相四线制低压电力系统,必须符合下列规定∶ （1）采用三级配电系统； （2）采用TN—S接零保护系统； （3）采用二级漏电保护系统。
TN—S系统：就是工作零线与保护零线分开设置的接零保护系统。 T——电源中性点直接接地。 N——电气设备外露可导电部份通过零线接地。 S——工作零线（N线）与保护零线（PE线）分开的系统。
施现场临时用电安全培训
15
15
三、施工用电线路敷设
3、施工用电电缆线路应采用埋地或架空敷设，严禁沿地面明设，并 应避免机械损伤和介质腐蚀，埋地电缆路径应设方位标志。
4、架空线路严禁沿脚手架或穿越脚手架、树木或其它设施敷设。 5、室内装饰工程可沿墙角、地面敷设，但应采取防损伤和电火措施。
施现场临时用电安全培训
施工现场临时用电
特种设备检验所 培训中心
1
目录
一、前言 二、TN-S接零保护与接地 三、施工用电线路敷设 四、配电箱及开关箱的设置与选择 五、现场照明灯具的使用 六、施工用电管理与检查
2
一、前 言
为贯彻国家安全生产法律法规，保障施工用电安全，以规范施工 现场临时工用电为主线，根据行业标准《施工现场临时用电安全技术 规范》JGJ46-2005、国家标准《建设工程施工现场供用电安全规范》 GB50194-2014为依据，演绎施工用电标准化要点，使用操作人员和管 理人员能在较短时间内提高现场操作及管理水平，防止在临时用电作 业中发生违章行为及触电事故的发生。
施现场临时用电安全培训
7
7
二、TN-S 接零保护与接地
PE接地线未接
施现场临时用电安全培训
PE接地线安装在零线端子排上 典型图片
8
8
二、TN-S 接零保护与接地
配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝 缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2的绝缘 多股铜线。
12
二、TN-S 接零保护与接地
3、人工垂直接地体宜采用 光面圆钢、角钢、钢管，不得 采用螺纹钢筋、铝导体做接地； 接地体的插入深度不宜小于 0.6m 。
施现场临时用电安全培训
螺纹钢接地体
13
13
二、TN-百度文库 接零保护与接地
案例：接地体与地极要求
接地入地深度不足
施现场临时用电安全培训
接地线断股严重
接地体直接扔到缝隙内
14
14
三、施工用电线路敷设
施工现场供配电线路应选用电缆（注：不包括电线），电缆的类 型、电缆芯线及截面、电缆的敷设等应符合规范要求。
1、总配电箱（配电柜）至分配 电箱或三相四线制应使用五芯电缆。
2、电缆必须包含全部工作芯线 和保护零线(PE线)，五芯电缆必须包 含绿/黄双色、淡蓝色二种芯线。其中 淡蓝色芯线必须用作工作零线(N线), 绿/黄双色芯线必须用作保护零线（PE 线），N线、PE线绝缘色标同样适用 于四芯、三芯电缆，严禁混用。
16
16
三、施工用电线路敷设
案例
施现场临时用电安全培训
电缆线混乱
17
17
三、施工用电线路敷设
案例
施现场临时用电安全培训
电缆线混乱
18
18
四、配电箱与开关箱配置与选择
（一）配电箱与开关箱设置
1、配电系统应设置配电柜或总配电箱（一级）、分配电箱 （二级）、开关箱（三级），实行三级配电。
2、总配电箱（配电柜）以下可设置若干分配电箱，分配电箱 以下可设若干开关箱。分配电箱以下可根据需要，再设分配电箱。
PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用 和互相代用。A/B/C相线必须是为黄、绿、红色，N零线为浅蓝色。
施现场临时用电安全培训
A/B/C相线必须是为黄、绿、红色
9
二、TN-S 接零保护与接地
电源线无接PE线
施工用电5.1.11条规定：任何情况下相线、N线、PE线的颜色标记严禁 混用和互相代用。
3、总配电箱应设在靠近电源的区域，分配电箱应设在用电设 备或负荷相对集中的区域，分配电箱与开关箱的距离不宜超过 30m ；开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。
施现场临时用电安全培训
19
19
四、配电箱与开关箱配置与选择
施现场临时用电安全培训
20
20
四、配电箱与开关箱配置与选择
电压（kV） 安全距离（m）
本次培训内容：以目前我们在施工现场实际相关的（临时用电线 路防护、TN-S接零保护与接地、配电箱、开关箱、现场照明、施工用 电日常检查）为主要内容。
施现场临时用电安全培训
3
3
一、前 言
培训达到目的：掌握、了解施工现场临时用电的相关要点。
依据： 1、《施工现场临时用 电安全技术规范》 JGJ46-2005建筑行业 标准条文； 2、建设工程施工现场 供用电安全规范 GB50194-2014国家 标准条文。
分配电箱以下可根据需要，再设分配电箱。
施现场临时用电安全培训
21 21
四、配电箱与开关箱配置与选择
4、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配 电箱时，动力和照明应分路供电；动力末级配电箱与照明末级配电箱 应分别设置。
护器电源侧零线处引出。（即三相五线制）
施现场临时用电安全培训
6
6
二、TN-S 接零保护与接地
➢ 在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线 之间不得再做电气连接。
➢ 在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE 线相连接，严禁与N线相连接。
➢ PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
施现场临时用电安全培训
10
二、TN-S 接零保护与接地
黄绿色PE线当火线使用
施现场临时用电安全培训
11
11
二、TN-S 接零保护与接地
接地体与地极要求：
1、每一接地装置的 接地线应采用2根及以上 导体，在不同点与接地 体做电气连接。
2、不得采用铝导体、 螺纹钢做接地体。
施现场临时用电安全培训
