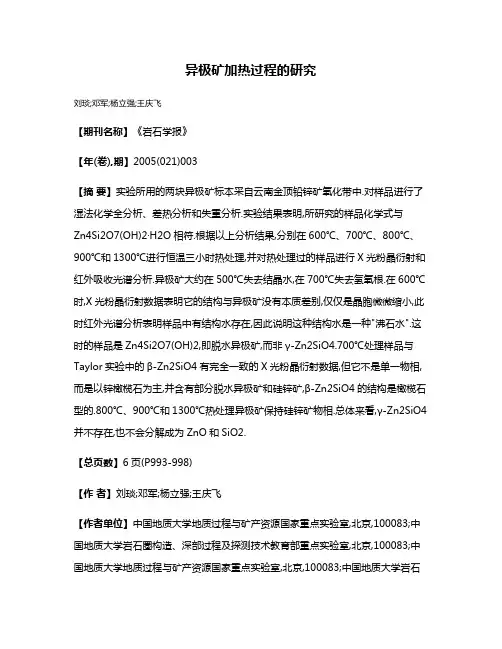

异极矿加热过程的研究

00%
%&"# ’!"()$)*+&# ,+-+&#" 岩石学报 (887 ， (! （=）
几种。所有样品经 A 光粉晶衍射检测， 证明为纯净异极矿。
!" 前言
异极矿是硫化矿床氧化带的一种常见矿物， 化学成分简 单， 分子式为 #$% &’( )（ 其晶体结构早已测定 * )+ ） ( ・ +( ) ， （ +’,, - . !" #$/ ， !0** ） 。 123,45 （ !06( ） 研究过它的加热过程 并指出 678 9 :88; 逐渐脱水， 在 *88; 变为 !<#$( &’)% ， 而后 于 088; 转变为 "<#$( &’)% ， 这些结果已经载入 《 矿物差热 分析鉴 定 手 册》 （ 黄 柏 龄， !0:* ） 。黄 典 豪 （ (888 ） 对云南 乐红铅锌矿床中的异极矿进行了研究却指出 7:=; 先形成 ::6; 再转变为 "<#$( &’)% 。显然这两个研究说法 #<#$( &’)% ， 是不完全一致的， 分歧在于 #<#$( &’)% 和 !<#$( &’)% 的实质区 别是什么？本文的研究正是为了解决这个问题。
样品 #$) += +% 理论成分 &’)( +( ) 67/ 00 (=/ 7* 66/ %! (=/ !% 6*/ 7 (7/ 8
\J ]
^
+( )
_
SU 8/ %! 8/ =*
OL 8/ (% 8/ (*
B’ !7( !70/ (
‘’ 8/ 88 */ 6:
P,( )= 8/ (! 8/ ((
选取两个典型的样品 += ， +% 进行了化学湿法全分析、 差热 分析和失重分析。差热与失重分析采用 BCD<! 型差热天平， 实验 条 件：升 温 速 度 !7 9 (8; E F’$， 走 纸 速 度 (FF E F’$， 温度差程 (8FG， 差热量程 78FG， 热重量程 78FH。热处理采 用 >&I<%<!6 型电路温度控制器和 &-.A<%<J 型箱式电阻炉， 电阻炉额定功率为 %KI。 A 射线粉晶衍射仪采用日本理学 -’H2KL 公 司 产 M E N2A<-O 型 衍 射 仪， 实 验 条 件 为 OL 靶， 78KG 9 68FP， 连续扫描速度为 :Q E F’$， 狭缝 M& R && R !Q ， -& R 8/ !7FF。红外 吸 收 光 谱 测 试 采 用 S@0:=T 型 红 外 光 谱仪。
!"# $， %&’( )， $*’( !+ *’, -*’( +./ 0112/ 0= （>） ： ??> @ ??A
34& %&45,6*7"8’ 89 :&;";86<4"7&/
!"#$ %&#’()(*+"$ ,+-+"$，
BCD76*E7# # >?7 @?7AB(C 47?D4A(@1E) EF )(@/A(C ?7B1BEAG?1@7，EH@(1)74 FAEB .1)41)3 IHJK) 47GEL1@L 1) ’/))()，?(L H77) L@/4174 /L1)3 M7@ N?7B1N(C ()(CDL1L，OP*，*>0 ()4 >-8 Q(L74 E) @?7 ()(CDL1L EF *>0 ()4 >-，@?7 ?7B1BEAG?1@7 ?(L H77) ?7(@74 @E R99 ， S99 ， :99 ，T99 ，!;99U A7LG7N@1V7CD FEA ; ?E/AL8 %)FA(A74 LG7N@A( ()4 OP* EF @?7 ?7(@74 ?7B1BEAG?1@7 ?(V7 H77) ()(CDL1L748 >?7 ?7B1BEAG?1@7 FEA L@/4D ?(L @?7 L1B1C(A FEAB/C(A M1@? K)= W1" XS （ XY ） " ・ Y" X (NNEA41)3 @E @?7 A7L/C@L EF N?7B1N(C ()(CDL1L8 0@ (HE/@ <99U ，BEC7N/C(A M(@7A 1L CEL@8 0@ (HE/@ R99U ，@?7A7 1L E)CD LC13?@ N?()37 1) @?7 A7L@ EF @?7 L@A/N@/A7 ()4 @?7 41B7)L1E) @/A)L ( C1@@C7 LB(CC7A @?() @?7 )(@/A(C8 0@ @?7 L(B7 @1B7，L@A/N@/A7 M(@7A L@1CC 7Z1L@L (L [7EC1@( M(@7A @?AE/3? @?7 7Z(B1)(@1E) EF @?7 1)FA(A74 LG7N@A( ()4 @?7 L@A/N@/A7 M(@7A 1L [7EC1@( M(@7A8 0@ @?1L @7BG7A(@/A7，K)= W1" X（ S XY） " ・ Y" X ?(L @/A)74 1)@E K)= W1" X（ S XY） " H/@ )E@ !JK)" W1X= 8 0@ (HE/@ S99U ，@?7 L@A/N@/A7 M(@7A 1L CEL@ ()4 @?7 N(CN1)74 ?7B1BEAG?1@7 ?(L @?7 L(B7 OP* M1@?“ "JK)" W1X= ” L@/4174 HD >(DCEA8 "JK)" W1X= 1L ( B1Z@/A7 M1@? @?7 L(B7 L@A/N@/A7 B(1)CD EF K)JEC1V1)7，?7B1BEAG?1@7 M1@?E/@ BEC7N/C(A M(@7A ()4 M1CC7B1@7 @?AE/3? OP*8 0@ (HE/@ :99U ，?7B1BEAG?1@7 ?(L @/A)74 1)@E M1CC1B1@78 0)4 (@ (HE/@ T99 ()4 !;99U ，M1CC1B1@7 4E7L )E@ N?()37 ()D BEA78 %@ L77B74 @?(@ !JK)" W1X= 4E7L )E@ @E H7 FEAB74 ()4 41L1)@73A(@7 1)@E K)X ()4 W1X" 8 F&5 G86,D# # Y7B1BEAG?1@7；*7?D4A(@1E)；K7EC1@( M(@7A；K)JEC1V7) 摘# 要# # 实验所用的两块异极矿标本采自云南金顶铅锌矿氧化带中。对样品进行了湿法化学全分析、 差热分析和失重分 析。实验结果表明， 所研究的样品化学式与 K)= W1" X（ 分别在 R99U 、 S99U 、 :99U 、 S XY ） " ・ Y" X 相符。根据以上分析结果， T99U 和 !;99U 进行恒温三小时热处理， 并对热处理过的样品进行 O 光粉晶衍射和红外吸收光谱分析。异极矿大约在 <99U 失去结晶水， 在 S99U 失去氢氧根。在 R99U 时， O 光粉晶衍射数据表明它的结构与异极矿没有本质差别， 仅仅是晶胞微微缩 小， 此时红外光谱分析表明样品中有结构水存在， 因此说明这种结构水是一种 “ 沸石水” 。这时的样品是 K)= W1" X（ 即 S XY ） "， 脱水异极矿， 而非 !JK)" W1X= 。S99U 处理样品与 >(DCEA 实验中的 "JK)" W1X= 有完全一致的 O 光粉晶衍射数据， 但它不是单一物 相， 而是以锌橄榄石为主， 并含有部分脱水异极矿和硅锌矿， T99U 和 !;99U 热处理异 "JK)" W1X= 的结构是橄榄石型的。:99U 、 极矿保持硅锌矿物相。总体来看， 也不会分解成为 K)X 和 W1X" 。 !JK)" W1X= 并不存在， 关键词# # 异极矿；脱水；沸石水；锌橄榄石 中图法分类号# # I<S:8 T<" ；I<ST
aV) 8/ %( 8/ ==
O2) 8/ 8*7 8/ 8:%
NH) 8/ !8 8/ !!
>( ) 8/ (6 8/ (7
1’)(
S( ) 7
合计 00/ := 00/ :%
:/ (* :/ !* */ 7
8/ (! 8/ %!
8/ 8=: 8/ 8!: 8/ 8%= 8/ 8!6
注：由中国地质大学 （ 北京） 化分析室分析；B’、 ‘’ 为 !8 _ 7 H， 其余均为 \ J ]
" " 红外光谱 （ 图 =） 高频区反映 +( ) 和 )+ 振动的 =70: 、 =7(7 、 =%=: CF _ ! 吸收带证明在 688; 处理的样品中仍有羟基 （ 氢氧根） 存 在。也 就 是 说， 它 的 分 子 式 应 该 是 #$% &’( )* （ )+ ） 而不像黄典豪 （ (888 ） 认 为 出 现 的 是 #<#$( &’)% 。 (， 这个温度下热处理的异极矿只能命名为脱水异极矿， 脱去的 水本质是 “ 沸石水” 。异极矿的晶体结构 （ 见图 % ） 中， 水分子 位于 #$<) 四面体和 &’<) 双四面体彼此以角顶相连组成三度 空间骨架的孔洞之中， 水分子失去， 结构保持不变。 =/ (" !<#$( &’)% 的本质 图 !" 异极矿差热曲线和失重曲线 a’H/ !" M1P 2$b 1T CL5YVW 4Z [VF’F45D[’XV 123,45 （ !06( ） 对异极矿热处理研究指出 *88; 脱水后的 异极矿变为 !<#$( &’)% ， 并给出了 “ !<#$( &’)% ” 的 A 光粉晶衍 射数据， 但是 !<#$( &’)% 的结构类型还未确定。四十多年后，
