自动扶梯基础知识

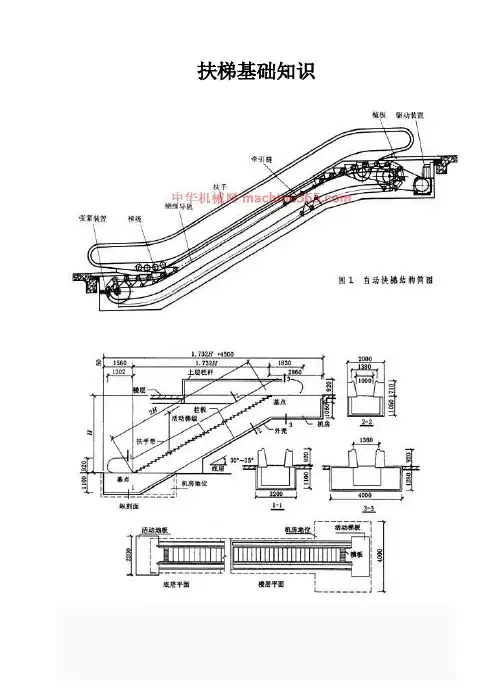

扶梯基础知识一、执行标准GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》JB/T8545—1997《自动扶梯梯级链、附件和链轮》二、主要技术要求1、提升高度H提升高度是指使用自动扶梯的建筑物上、下楼层间或地铁地面与地下站厅间的高度。
对于倾斜角为35°的自动扶梯，其提升高度不应超过6m。
2、名义宽度Z1名义宽度是指梯级宽度的公称尺寸，通常为600mm、800mm和1000mm三种规格。
3、额定速度v自动扶梯在空载情况下的运行速度，是制造厂商所设计确定并实际运行的速度。
自动扶梯倾斜角α小于30°时，其额定速度不应超过0.75m/s ，通常为0.5m/s、0.65 m/s和0.75 m/s ；自动扶梯倾斜角α大于30°，但不大于35°时，其额定速度不应超过0.5m/s。
4、倾斜角α梯级运行方向与水平面构成的最大角度，通常自动扶梯的倾斜角为30°和35°两种。
自动扶梯的倾斜角α一般不应超过30°，当提升高度不超过6m，额定速度不超过0.5m/s时，倾斜角α允许增至35°。
三、产品分类3.1 按扶手装饰分类1）全透明式：指扶手护壁板采用全透明的玻璃制作的自动扶梯，按护壁板采用玻璃的形状又可进一步分为曲面玻璃式和平面玻璃式。
2）不透明式：指扶手护壁板采用不透明的金属或其他材料制作的自动扶梯。
由于扶手带支架固定在护壁板的上部，扶手带在扶手支架导轨上作循环运动，因此不透明式其稳定性优于全透明式。
主要用于地铁、车站、码头等人流集中的高度较大的自动扶梯。
3）半透明式：指扶手护壁板为半透明的，如采用半透明玻璃等材料的扶手护壁板。
就扶手装饰而言，全透明的玻璃护壁板具有一定的强度，其厚度不应小于6mm，加上全透明的玻璃护壁板有较好的装饰效果，所以护壁板采用平板全透明玻璃制作的自动扶梯占绝大多数。
3.2 按梯级驱动方式分类按输送能力分为不同的梯级宽度、抬升高度和倾斜角度。
自动扶梯技术要求

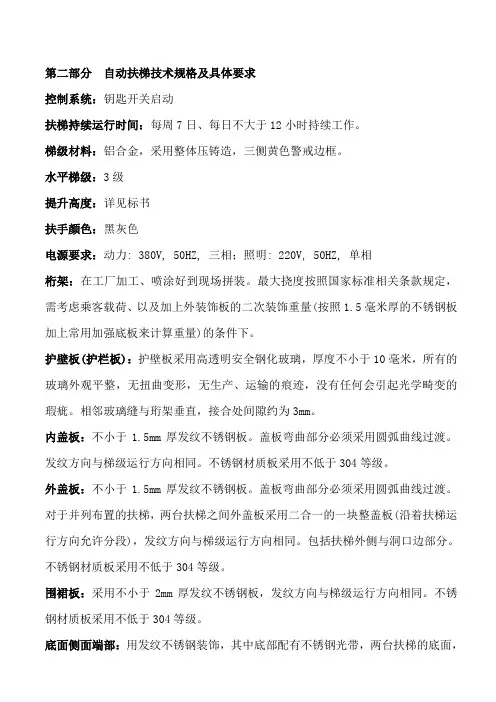

第二部分自动扶梯技术规格及具体要求控制系统：钥匙开关启动扶梯持续运行时间：每周7日、每日不大于12小时持续工作。
梯级材料：铝合金，采用整体压铸造，三侧黄色警戒边框。
水平梯级：3级提升高度：详见标书扶手颜色：黑灰色电源要求：动力: 380V, 50HZ, 三相；照明: 220V, 50HZ, 单相桁架：在工厂加工、喷涂好到现场拼装。
最大挠度按照国家标准相关条款规定，需考虑乘客载荷、以及加上外装饰板的二次装饰重量(按照1.5毫米厚的不锈钢板加上常用加强底板来计算重量)的条件下。
护壁板(护栏板)：护壁板采用高透明安全钢化玻璃，厚度不小于10毫米，所有的玻璃外观平整，无扭曲变形，无生产、运输的痕迹，没有任何会引起光学畸变的瑕疵。
相邻玻璃缝与珩架垂直，接合处间隙约为3mm。
内盖板：不小于1.5mm厚发纹不锈钢板。
盖板弯曲部分必须采用圆弧曲线过渡。
发纹方向与梯级运行方向相同。
不锈钢材质板采用不低于304等级。
外盖板：不小于1.5mm厚发纹不锈钢板。
盖板弯曲部分必须采用圆弧曲线过渡。
对于并列布置的扶梯，两台扶梯之间外盖板采用二合一的一块整盖板(沿着扶梯运行方向允许分段)，发纹方向与梯级运行方向相同。
包括扶梯外侧与洞口边部分。
不锈钢材质板采用不低于304等级。
围裙板：采用不小于2mm厚发纹不锈钢板，发纹方向与梯级运行方向相同。
不锈钢材质板采用不低于304等级。
底面侧面端部：用发纹不锈钢装饰，其中底部配有不锈钢光带，两台扶梯的底面，包括两台之间的间隙部分也要统一封装。
不锈钢材质板采用不低于304等级。
扶手导轨及支架：采用隐藏式扶手导轨及支架(苗条式)，扶手导轨及支架采用不锈钢。
扶手带：扶手带为高度抛光的黑色合成材料制品；扶手带的破断载荷不小于25KN；在金属结构内配置扶手带去静电装置。
扶手高度：1000mm。
梯级：黑色不锈钢梯级，齿顶圆角磨光，踏面作防滑处理，梯级间隙照明装置：在梯路上下水平区段的梯级下面各安装一个绿色荧光灯，使乘客能看到梯级间隙，及时调整在踏板上的位置。
自动扶梯技术参数

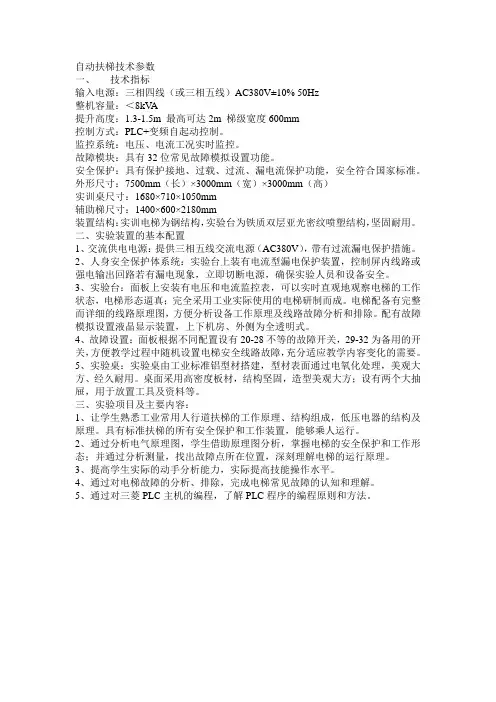

自动扶梯技术参数一、技术指标输入电源：三相四线（或三相五线）AC380V±10% 50Hz整机容量：＜8kV A提升高度：1.3-1.5m 最高可达2m 梯级宽度600mm控制方式：PLC+变频自起动控制。
监控系统：电压、电流工况实时监控。
故障模块：具有32位常见故障模拟设置功能。
安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
外形尺寸：7500mm（长）×3000mm（宽）×3000mm（高）实训桌尺寸：1680×710×1050mm辅助梯尺寸：1400×600×2180mm装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
二、实验装置的基本配置1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电保护措施。
2、人身安全保护体系统：实验台上装有电流型漏电保护装置，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。
电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。
配有故障模拟设置液晶显示装置，上下机房、外侧为全透明式。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。
桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
三、实验项目及主要内容：1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。
具有标准扶梯的所有安全保护和工作装置，能够乘人运行。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全保护和工作形态；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
GRF(W)系列自动扶梯技术规格表
合同附件

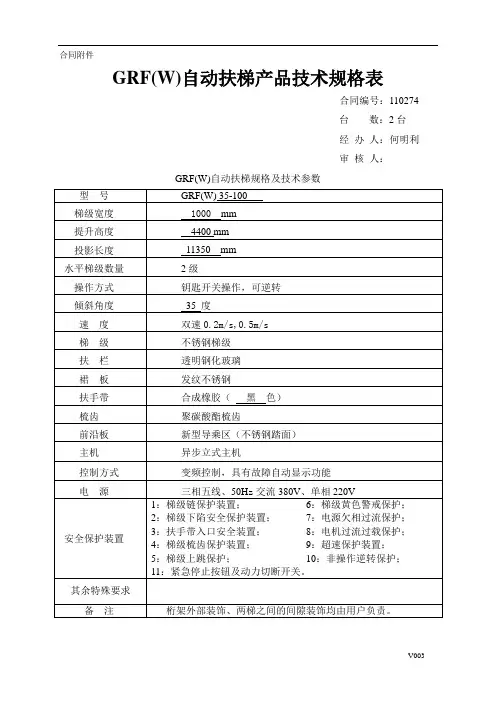

GRF(W)自动扶梯产品技术规格表
合同编号：110274
台数：2台
经办人：何明利
审核人：
GRF(W)自动扶梯规格及技术参数
自动扶梯及人行道土建技术条件核查表合同号 110274 项目名称万鹤赉.天宇旅游购物公园扶梯（人行道）型号 GRF(W)35-100 台数 2 制表何明利评审批准
井道形式:标准√非标准□使用环境：室内□室外√
以下数据来自：需方图纸□卖方图纸□实地测量√附件页数
提升高度 4400 支撑梁水平距离 11350 上部宽度 2500
上部净空长度 8500 底坑长度4700 底坑宽度 1660
底坑深度 1390 牛腿高度（至完成面）上部 135 下部 135 牛腿深度上部 175 下部 175
井道共用情况：一梯一井√两梯一井□多梯一井□
（属多梯一井时需在“其他”处说明多梯状况，含数量，梯间距等）
出入口疏散距离上部≥2500 下部≥2500 中间支承：无√有□中间支点到下端部距离L=
中间支点到上端部距离K=
两台以上放置：交叉□并列平行□梯间距
两台叠放平行安装□（注：自动扶梯及人行道提升高度必须大于3.4m）
非标准情况：投影长度延长□缩短√数值为233mm （上架只能延长不能缩短，下架能缩短和有限延长）
楼层标高：1F： 4400 ，F：， F：， F：
F：， F：， F：， F：
其他：
备注：上列如有选择的项目请在□内打“√”表示。
买方签认（盖章）：日期：2011年12月12日
GR/F053。
手扶电梯技术规格表

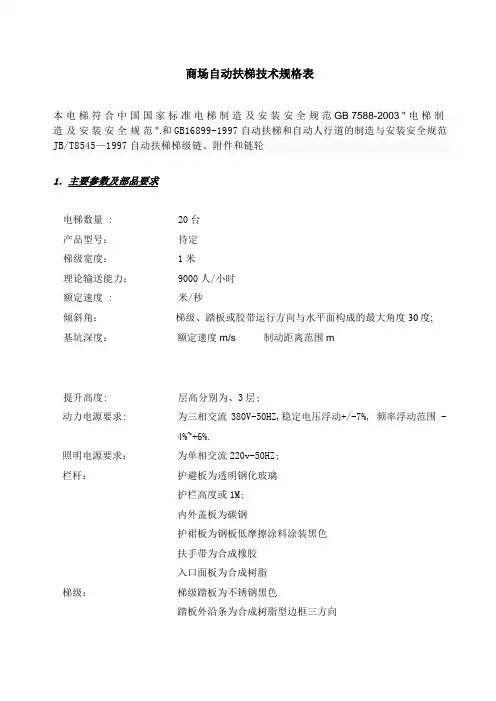

商场自动扶梯技术规格表本电梯符合中国国家标准电梯制造及安装安全规范 GB 7588-2003 " 电梯制造及安装安全规范 ".和GB16899-1997自动扶梯和自动人行道的制造与安装安全规范JB/T8545—1997自动扶梯梯级链、附件和链轮1．主要参数及部品要求电梯数量 : 20台产品型号：待定梯级宽度： 1米理论输送能力： 9000人/小时额定速度 : 米/秒倾斜角：梯级、踏板或胶带运行方向与水平面构成的最大角度30度;基坑深度：额定速度m/s 制动距离范围m提升高度: 层高分别为、3层;动力电源要求: 为三相交流380V-50HZ,稳定电压浮动+/-7%, 频率浮动范围 -4%~+6%.照明电源要求：为单相交流220v-50HZ;栏杆：护避板为透明钢化玻璃护栏高度或1M;内外盖板为碳钢护裙板为钢板低摩擦涂料涂装黑色扶手带为合成橡胶入口面板为合成树脂梯级：梯级踏板为不锈钢黑色踏板外沿条为合成树脂型边框三方向乘降部：梳齿板为强化树脂成型品乘降板为不锈钢板2．驱动与控制系统1.按驱动装置位置分类1端部驱动自动扶梯;驱动装置装在自动扶梯头部,并以链条为牵引构件;2中间驱动自动扶梯;驱动装置装在自动扶梯中部上分支与下分支之间,并以齿条为牵引构件;自动扶梯装多组驱动装置时称多级驱动组合式自动扶梯;变频器：专用VVVF调压调频驱动控制系统;控制系统：智能化控制系统.并联其他功能：消防员操作,消防信号返回中控室；3.安全保护装置标准安全装置：扶手带入口安全装置梯级下沉保护装置驱动装置过载保护装置梳齿板安全装置梯级链条断链保护装置主电源隔离器逆转保护装置超速保护装置紧急停止开关电气回路保护装置相序保护装置梯级防护盖板棘轮安全装置运行及故障显示装置乘降板安全开关围裙板安全毛刷梯级闭锁装置梯级缺失检知装置4.供货范围按上述技术规格表及我司的土建布置图纸符合标准GB 7588-2003但井道及电梯机房外的布线及线槽的供应和铺设不属电梯厂商供货范围之内.。
扶梯招标技术参数标准
扶梯及自动人行道技术参数一、技术规格1）护壁板：10mm厚无色钢化玻璃2）梯级材料：原色整体铝合金铸造,配置黄色边框3) 裙板：黑色耐磨涂层4) 内外盖板材料：不锈钢钢板5) 上下前沿板：发纹不锈钢，带防滑花纹6) 理论运输能力：6000人/小时7) 速度：见统计表8）扶手带：黑色，为特制防老化橡胶制作,内加预应力处理后的多股钢丝。
内表面为耐磨、防水的尼龙滑动层。
9）扶手支架高度:900mm10）不少于两个水平梯级二、控制和操作系统配置1) 传动方式:链条传动2）控制方式:双32位微机控制三、功能要求1)错、断相保护:如果发生断相或反相，自动扶梯将自动停止。
2)电器回路保护装置：提供自动电路断开装置以保护自动扶梯的电路和电源部件。
3)非操作逆转保护：当逆转操作而违反了预定的运行方向，自动扶梯将自动停止运行。
4)工作制动器：当电力不足时或任一安全装置动作时,制动装置将通过弹簧弹力作用使制动功能生效，使自动扶梯停止运行.5)梳齿板安全装置：当外物被夹在梯级和梳齿之间时，自动扶梯将自动停止运行。
6)驱动链安全装置:当驱动链被过度拉伸或断裂时，自动扶梯将自动停止运行。
7)紧急停止按钮：当按下该按钮时，自动扶梯将停止运行。
8)扶手带入口保护装置：用长而柔性的橡皮罩盖在上下扶手带入口处，以防止夹手等意外事故。
9)超速限速装置：当自动扶梯超速，自动扶梯将自动停止运行。
10)扶手入口安全装置：当外物被夹在扶手带入口处时，自动扶梯会自动停止运行。
11)梯级链安全装置：当梯级链被过度拉伸或断裂时，自动扶梯将自动停止运行。
12)梯级下陷安全装置：当发现梯级有异常的弯曲时,自动扶梯会在梯级进入梳齿板前停止运行.13)扶手带断带保护装置：当扶手带断裂或过分松驰时，自动扶梯将停止运行。
14)扶手带安全装置:当扶手带速度比梯级速度慢于一定百分比，自动扶梯将停止运行.15)警界线：黄色警界线位于自动扶梯踏板的前部和两边,以防止乘客踏入相邻梯级的边缘及梯级和围裙板之间。
自动扶梯招标要求
自动扶梯招标要求一、引言自动扶梯是现代城市交通系统中不可或缺的一部分，广泛应用于商场、机场、地铁站等人流密集的场所。
为确保自动扶梯的安全性、可靠性和性能，本文旨在提供一份详细的自动扶梯招标要求。
二、技术要求1. 扶梯规格：- 长度：标准长度不低于30米，可根据需求进行调整。
- 宽度：标准宽度为800mm，可根据场所实际情况进行调整。
- 倾斜度：标准倾斜度为30度，可根据需求进行调整。
- 载重量：标准载重量为900kg，可根据需求进行调整。
2. 设计要求：- 自动扶梯应符合国家相关标准和规范的要求。
- 扶梯的外观设计应美观大方，与周围环境相协调。
- 扶梯的结构应稳固可靠，能够承受额定载荷和频繁使用。
- 扶梯的运行平稳，噪音低，不应产生明显的震动。
3. 安全要求：- 扶梯应配备紧急停止按钮，以便在紧急情况下能够立即停止运行。
- 扶梯的扶手应具备防滑功能，以确保乘客的安全。
- 扶梯应配备安全警示标识，以提醒乘客注意安全。
- 扶梯应配备安全防护装置，防止乘客的衣物或物品被卷入扶梯。
4. 可维护性要求：- 扶梯应设计合理，方便维护人员进行日常维护和保养。
- 扶梯的零部件应易于更换，以减少维修时间和成本。
- 扶梯应配备远程监控系统，以便及时发现故障并进行处理。
三、供应商要求1. 供应商资质：- 供应商应具备相关的自动扶梯生产和销售资质。
- 供应商应具备良好的信誉和声誉，有丰富的项目经验。
2. 技术支持：- 供应商应提供详细的产品技术参数和性能指标。
- 供应商应提供安装、调试和维护的技术支持。
- 供应商应提供培训服务，培训使用人员正确操作和维护扶梯。
3. 售后服务：- 供应商应提供全面的售后服务，包括故障排除和维修等。
- 供应商应提供定期的保养和检查服务，确保扶梯的正常运行。
- 供应商应提供备件供应保障，以便及时更换损坏的零部件。
四、交付要求1. 交付时间：- 供应商应在合同约定的交付时间内交付扶梯。
- 供应商应提供详细的交付计划，确保按时完成交付。
自动扶梯技术要求
自动扶梯技术要求一技术规格：控制系统：钥匙开关启动驱动系统：斜齿轮曳引机驱动梯级宽度：1000mm梯级材料：铝合金水平梯级：2 级额定速度：0.5m/s输送能力：9000 人/小时角度：30 度提升高度：HE=4500mm裙板：发纹不锈钢扶手颜色：黑灰色运行方式：上下可逆转电源：动力: 380V, 50HZ, 三相；照明: 220V, 50HZ, 单相二安全装置：a) 传动安全装置（DCS）：这一装置是在驱动链条断裂或拉得过长时，切断马达和制运器的电源，以机械办法来阻止扶梯向下滑动。
b) 梯级链安全装置（SCS）：如果梯级链条断裂或者拉伸过长，这一装置就切断马达及制动器的电源。
：如果扶手入口有东西插了进去，这一装置应切断马达及制动c) 扶手入口安全装置（HGS）理工大学理工大学莘庄基地装修工程器的电源。
d) 电磁制动器（BRK）：驱动装置配置有用机械合闸，而用电松闸的制动器，它能止住负有多种载重甚至满负载的扶梯的上下支行，这一制动器安装在减速器的输入轴上，当驱动马达断电后，它会自动将扶梯停住。
e) 超速限速器装置（HGD1）：在运行速度超过额定速度1.2 倍之前，该装置动作并驱动主机和工作制动器的电源。
f) 梯级下陷安全装置（SRS）：如果梯级的任何一个轴断裂，而使顶部和底部分界梳板的梳齿不能正常啮合，这一装置能切断驱动马达和制动器的电源，使下陷的梯级不能到达梳齿相交线。
g) 非操作运转保护（ARP）：如果运行方向意外的出现反向运动，或者当扶梯正在上行时出现相位故障，此装置就切断马达及制动器的电源，这一功能包括在速度调节器中。
h) 扶手入口保护罩（HGB）：这一长而柔性的橡皮罩覆盖着活动扶手的入口处，以防止意外事故。
：红色键装在顶部和底部的平层，按其中任何一个键都可以切断i) 紧急停止按钮（E-STOP）驱动马达和制动器的电源。
j) 梳板安全开关（CSS）：如果物体夹进了梳板及梯级之间，这一装置就切断马达及制动器的电源。
3、9300AE-10自动扶梯技术规格
（二）.9300AE-10自动扶梯技术规格表1.标准及技术参数1.1 标准- 自动扶梯和自动人行道的制造与安装安全规范（GB16899－1997）- 自动扶梯和自动人行道的制造与安装安全规范（EN115-1994）1.2 产品型号9300AE-10-EN -301.3技术参数提升高度 (mm)倾角(度)梯级宽度(mm)速度(米/秒)理论输送量(人/小时)水平梯级段安装场所控制方式运行方向操作方式动力电源照明电源H=48003010000.59000两个水平梯级，800mm 室内型微电脑控制上下行可逆转手控钥匙开关380伏/50赫兹220伏 / 50赫兹2.技术描述- 机械2.1驱动系统扶梯由三相鼠笼异步电机与迅达独特的蜗轮蜗杆减速机驱动。
整套驱动系统结构简洁，安装在桁架上方。
电机与减速箱之间用挠性联轴器传动。
工作制动器为带式制动器，安装在电机上部。
驱动主机与驱动主轴之间采用双排链条传动，其安全系数不小于5。
所有轴承终身润滑。
2.2 桁架2.2.1 桁架结构桁架为优质角钢焊接框架结构，即保证了其整体的刚性又降低了自重。
架底部为钢板焊接密封结构，可防水防油，整个桁架进行过特殊防锈处理。
扶梯入口处，即桁架的水平部分为电机及维修机房，上面盖有盖板，维修时可随时打开。
盖板本身有支撑，装在钢制框内。
为防止噪音传到建筑上，扶梯自身两头具有角形装置支撑在供有特殊的防震垫上。
2.2.2 中部桁架高度980mm2.2.3 桁架挠度在5000N/m2的负载条件下，桁架的最大挠度不大于水平支撑距离的L/1000，可满足公共交通型扶梯的要求。
2.3导轨系统上部曲线导轨和下部曲线导轨分别与驱动主轴及梯级链条张紧装置在特定的装置上预装配后，装配在桁架上，从而保证梯级良好运行。
为防止载客梯级上跳，在梯级的一侧，装配有一个防梯级上跳装置。
2.4 驱动主轴驱动主轴安装在驱动机房内，其通过滚子链条来驱动。
2.5 链条张紧装置链条张紧装置安装在扶梯下部机房。
自动扶梯技术规格资料
自动扶梯、人行道梯货物需求及技术要求一、自动扶梯、人行道梯主要参数表见后。
二、总体要求：1、设备的制造标准、安装标准及技术规范要求必须符合我国现行最新标准。
2、设备的电气装置应符合IEC标准，仪器仪表必须符合ISO系列标准，或招标方认可的有关标准。
3、符合中国国家标准GB16899-2011及相关现行规范。
三、自动扶梯、人行道梯系统要求：（一）自动扶梯、自动人行道功能要求：1、停止按钮2、上下行钥匙开关3、启动蜂鸣4、驱动链断链保护开关5、扶手进出口保护开关6、梳齿保护开关7、相序保护8、飞轮护罩9、电机过载保护10、电机过热保护11、上下维修互锁定12、超速及逆转监控13、扶手带防静电装置14、上下机房护板15、工作制动器打开监测开关16、安全回路对地漏电保护17、扶手带速度监控18、乘降板打开检测开关19、制动距离报警超限20、安全控制器（功能安全等级达SIL3）21、自动起动/停止（变频功能、漫反射）22、自动加油装置23、故障显示24、非操纵逆转保护25、梯级丢失保护26、围裙板挤压保护27、围裙毛刷（单排）28、制动器松闸保护29、警界线30、检修插座、检修盒31、楼层板打开检测（二）自动扶梯另外功能要求：1、梯级链断链保护开关2、梯级下陷保护开关3、梯级防静电刷4、梯级上跳检测开关5、前沿板打开检测6、梯级间隙照明（三）自动人行道另外功能要求：1、踏板链断链保护开关2、踏板下陷保护开关3、踏板防静电刷4、附加急停开关5、踏板遗失保护6、扶手测速四、自动扶梯技术规格及要求g)非操作运转保护（ARP）：如果运行方向意外的出现反向运动，或者当扶梯正在上行时出现相位故障，此装置就切断马达及制动器的电源，这一功能包括在速度调节器中。
h)扶手入口保护罩（HGB）：这一长而柔性的橡皮罩覆盖着活动扶手的入口处，以防止意外事故。
i)紧急停止按钮（E-STOP）：红色键装在顶部和底部的平层，按其中任何一个键都可以切断驱动马达和制动器的电源。
自动扶梯技术规格表(参考)
超速保护装置，监测运行速度并实现超速保护
2
双向运行
3
扶手带入口保护
4
非操作逆转保护
5
梯级下的安全探头（梯级下陷开关安全装置）
6
相序保护
7
马达过载过热保护
8
梯级反转保护
9
梳齿板安全装置
10
控制回路断路器保护
11
驱动链保护装置
12
扶手带张紧装置
13
顶部和底部的紧急自动按钮
14
顶部和底部设置供维修用电源插座
4
工作能力
工作时间：每天连续运行12小时，全年365天；负载能力：9000人次/小时
5
驱动电机功率
投标单位必须提供所使用的驱动电机的额定功率
二
执行标准及规范
1
国家标准
符合招标文件罗列的国家标准
2
其他标准
符合DIN、CSA、TUeV、NF等标准，其电磁波干扰方面符合欧洲抗电磁波标准CE-Conform
4室外采用室外扶梯扶手带2桁架底部4毫米厚优质喷漆钢板具有防滴漏的措施3大梁主结构防漏油结构焊接4整梯发货根据提升高度确定七安全及功能配备1超速保护装置监测运行速度并实现超速保护2双向运行3扶手带入口保护4非操作逆转保护5梯级下的安全探头梯级下陷开关安全装置6相序保护7马达过载过热保护8梯级反转保护9梳齿板安全装置10控制回路断路器保护11驱动链保护装置12扶手带张紧装置13顶部和底部的紧急自动按钮14顶部和底部设置供维修用电源插座15扶手入口安全开关16相序继电器17张紧装置中的链条张紧开关18电磁制动装置19梳齿两侧与平台相联梳齿保护开关20紧急停车开关21供维修人员使
15
扶手入口安全开关
16
3、9300AE-10自动扶梯技术规格
3、9300AE-10自动扶梯技术规格（二）.9300AE-10自动扶梯技术规格表1.标准及技术参数1.1 标准- 自动扶梯和自动人行道的制造与安装安全规范（GB16899－1997）- 自动扶梯和自动人行道的制造与安装安全规范（EN115- 1994）1.2 产品型号9300AE-10-EN -301.3技术参数提升高度 (mm)倾角(度)梯级宽度(mm)速度(米/秒)理论输送量(人/小时)水平梯级段安装场所控制方式运行方向操作方式动力电源照明电源H=48003010000.59000两个水平梯级，800mm 室内型微电脑控制上下行可逆转手控钥匙开关380伏/50赫兹220伏 / 50赫兹2.技术描述- 机械2.1驱动系统扶梯由三相鼠笼异步电机与迅达独特的蜗轮蜗杆减速机驱动。
整套驱动系统结构简洁，安装在桁架上方。
电机与减速箱之间用挠性联轴器传动。
工作制动器为带式制动器，安装在电机上部。
驱动主机与驱动主轴之间采用双排链条传动，其安全系数不小于5。
所有轴承终身润滑。
2.2 桁架2.2.1 桁架结构桁架为优质角钢焊接框架结构，即保证了其整体的刚性又降低了自重。
架底部为钢板焊接密封结构，可防水防油，整个桁架进行过特殊防锈处理。
扶梯入口处，即桁架的水平部分为电机及维修机房，上面盖有盖板，维修时可随时打开。
盖板本身有支撑，装在钢制框内。
为防止噪音传到建筑上，扶梯自身两头具有角形装置支撑在供有特殊的防震垫上。
2.2.2 中部桁架高度980mm2.2.3 桁架挠度在5000N/m2的负载条件下，桁架的最大挠度不大于水平支撑距离的L/1000，可满足公共交通型扶梯的要求。
2.3导轨系统上部曲线导轨和下部曲线导轨分别与驱动主轴及梯级链条张紧装置在特定的装置上预装配后，装配在桁架上，从而保证梯级良好运行。
为防止载客梯级上跳，在梯级的一侧，装配有一个防梯级上跳装置。
2.4 驱动主轴驱动主轴安装在驱动机房内，其通过滚子链条来驱动。
自动扶梯导轨技术参数
自动扶梯：梯级宽度：600㎜／800㎜／1000㎜／1200㎜额定速度：0.5m/s提升高度：4.5m/5.2m倾斜角度：30°/35°承载能力：4500/6750/9000人/小时驱动功率：8-11kw水平梯级：2个/3个驱动系统：电机动力电源：电压：380V±10﹪频率：50HZ±2% 照明电源：220V 频率：50HZ型号FGL30°-1000/0.5输送能力人/小时9000运行速度M/S 0.5倾斜角度30°梯级宽度mm 1000运转型式上，下连续运行电源容量KW 15电源电压(AC)V 380电源频率HZ 50自动扶梯土建技术要求：1.自动扶梯上，下承重梁应给出标高和吊装中心基线。
2.承重梁上的预埋钢板应水平，其误差不大于1/500。
3.底坑必须是防水，防潮的。
4.电源为三相五线，电源出线口设在上承重梁右侧，留出线长度为2.5m，地线的接地电阻应小于4欧姆。
5.使用单位应向安装部门提供承重梁的承载力和接地阻值的报告。
提升高度H(mm) 承重梁间距L(mm) B(mm) E(mm) 承重载荷KNP1 P2 P36100 16485 8138 1717 77.3 82.5 766200 16658 8224 1767 78.1 83.3 776300 16831 8311 1817 78.9 4.1 786400 17005 8397 1867 79.7 84.9 796500 17178 8484 1917 80.5 85.7 806600 17351 8571 1967 81.3 86.5 816700 17524 8657 2017 82.1 87.3 826800 17698 8744 2067 82.9 88.1 836900 17871 8830 2117 83.7 88.9 847000 18044 8917 2167 84.5 89.1 857200 18390 9090 2267 85.3 91.3 877400 18737 9263 2367 86.1 92.9 897600 19083 9437 2467 86.9 94.5 917800 19430 9610 2567 87.7 96.1 938000 19776 9783 2667 88.5 97.7 958200 20122 9956 2767 90.1 99.3 978400 20469 10129 2867 91.7 100.9 998500 20642 10216 2917 92.5 101.7 100H(m) L(m) A(mm) B(mm) C(mm) D(mm) E(mm) 吊装承重力P4(KN)6.1～7 1.732H+5920 4900 2855+0.866H 2571 3349 0.5H-1333 1007.1～8 1108.1～8.5 120（1）理论输送能力。
自动扶梯自动人行道安装技术经验交底
自动扶梯和自动人行道安装交底书编制：审核：批准：2015年11月20日发布2015年11月20日实施自动扶梯安装工程施工技术交底扶梯主要用于公共交通设施：如火车站、商场、地铁、车站、机场等场合,产品符合NE115“自动扶梯和自动人行道制造和安装安全规范”的要求.一．技术规格数据：1.梯阶宽度：600mm、1000mm2.平地梯阶数：2或33.倾角：自动扶梯30°,35°；自动人行道倾角不应超过12°4.提升高度h：最大10m对于30°倾角或6m对于35°倾角5.输送能力Q：Q=3600nv/t级t级----一个梯级的平均深度或与此深度相等的踏板胶带的可见长度m；n----每一梯级或每段可见长度为t级的踏板胶带上站立的人员数目；v----梯级踏板或胶带的运行速度m／s.6.运行速度v：国际规定：自动扶梯倾斜角α不大于30°时,其运行速度不应超过0．75m／s；自动扶梯倾斜角α大于30°,但不大于35°时,其运行速度不应超过0．50m／s.自动人行道的运行速度不应超过0．75m／s,但如果踏板或胶带的宽度不超过1．1m时,自动人行道的运行速度最大允许达到0．90m／s.7.梯级踏板或胶带：围裙板与梯级、踏板或胶带任何一侧的水平间隙不应大于4mm,两边的间隙之和不应大于7mm.当自动人行道的围裙板设置在踏板或胶带之上时,踏板表面与围裙板下端之间的垂直间隙不应大于4mm.在自动人行道过渡曲线区段,踏板的前缘和相邻踏板的后缘啮合,其间隙不应大于8mm.梯级间或踏板间的间隙在工作区段内的任何位置,从踏面测得的两个相邻梯级或两个相邻踏板之间的间隙不应大于6mm；在自动人行道过渡曲线区段,踏板的前缘和相邻踏板的后缘啮合,其间隙不应大于8mm.8.内盖板、外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整.接缝处的凸台不应大于0.5mm；9.梳齿板梳齿与踏板面齿槽的啮合深度不应小于6mm；梳齿板梳齿与踏板面齿槽的间隙不应大于4mm；10.护壁板之间的空隙不应大于4mm.性能试验应符合下列规定：1在额定频率和额定电压下,梯级、踏板或胶带沿运行方向空载时的速度与额定速度之间的允许偏差为±5％；2扶手带的运行速度相对梯级、踏板或胶带的速度允许偏差为0～+2％.3.自动扶梯、自动人行道制动试验应符合下列规定：1自动扶梯、自动人行道应进行空载制动试验,制停距离应符合表01的规定.表01制停距离注：若速度在上述数值之间,制停距离用插入法计算.制停距离应从电气制动装置动作开始测量.2自动扶梯应进行载有制动载荷的下行制停距离试验除非制停距离可以通过其他方法检验,制动载荷应符合表02规定,制停距离应符合表01的规定；对自动人行道,制造商应提供按载有表02规定的制动载荷计算的制停距离,且制停距离应符合表01的规定.表02制动载荷注：1.自动扶梯受载的梯级数量由提升高度除以最大可见梯级踏板高度求得,在实验室允许将总制动载荷分布在所求得的2/3的梯级上；2.当自动人行道倾角不大于6°,踏板或胶带的名义宽度大于1.0m时,宽度每增加0.3m,制动载荷应在没0.4m长度上增加25kg；3.当自动人行道在长度范围内有多个不同倾斜角度高度不同时,制动载荷应仅考虑到哪些能组合成最不利载荷的水平区段和倾斜区段.11.电气装置还应符合下列规定：1.主电源开关不应切断电源插座、检修和维护所必需的照明电源.2.配线应符合下列规定：1按产品要求配线,软线和无护套电缆应在导管、线槽或能确保起到等效防护作用的装置中使用.护套电缆和橡套软电缆可明敷于井道或机房内使用,但不得明敷于地面.2导管、线槽的敷设应整齐牢固,线槽内导线总面积不应大于线槽净面积60%,导管内导线总面积不应大于导管内净面积40%,软管固定间距不应大于1m,端并没有固定间距不应大于0.1m.3接地支线应采用黄绿相间的绝缘导线.12.观感检查应符合下列规定：1上行和下行自动扶梯、自动人行道,梯级、踏板或胶带与围裙板之间应无刮碰现象梯级、踏板或胶带上的导向部分与围裙板接触除外,扶手带外表面应无刮痕.2对梯级踏板或胶带、梳齿板、扶手带、护壁板、围裙板、内外盖板、前沿板及活动盖板等部位的外表面应进行清理.二．主要组成部件：1.金属结构架：热轧焊接结构型材在载客负荷下,其偏差≤支架之间距离的1/1000,侧桁架设计为框架结构.2.辅助制动器：位于上平台桁架内,与主驱动轴同轴.提升高度超过6米必须安装辅助制动器,6米以下由用户选择.3.控制柜：控制柜安装在上平台机房.4.涨紧架：位于下平台桁架内.5.梯阶链：用来传递带动梯级运动的部件.6.梯阶：梯阶是用铝合金压铸而成.7.楼层板：楼层板位于上、下平台上方.8.梳齿：为铝合金压铸件具有安全保护作用.9.扶栏：采用铝合金型材加工而成,衬板为玻璃.10.扶手带：扶手带是扶梯的扶手.11.扶手驱动：其驱动系统安装在上平台桁架两侧,与主驱动系统驱动速度相匹配.12.润滑：所有梯阶链滚轮,梯阶链和主要轴承通常是终身润滑的.主驱动和涨紧架轴承,可从上平台的机房或下平台的维修室通过管道来定期润滑,所有的润滑部位由一个自动中心润滑系统“SYSTEMREBS”自动定时润滑.13.支承：混凝土支承,支承板至少在安装前一星期预埋到混凝土里.所有扶梯支承点的尺寸各扶梯之间的位置以及扶梯与建筑之间的距离必须符合布置图的要求.扶梯的支座角钢放在由用户准备的支承上,这些支承一般由混凝土梁和扁钢组,扁钢要预埋在混凝土里.技术交底人：时间：年月日。
FES(户外)自动扶梯标配技术规格书-SJEC070321
电机
SJEC（苏州）
3.
梯级
劳灵（苏州）
4.
梯级链轮及梯级轮
苏州新奥或苏州通达
5.
梯级链
苏州环球或苏州天龙
6.
扶手带
EHC（上海）
7.
驱动链条
苏州环球或苏州天龙
主要电气部件清单：
序号
名称
品牌/产地
1.
控制器
微机控制(SJEC)
2.
继电器(安全,上/下行,检修)
OMRON (欧姆龙)
3.
安全回路断路器
DELXI (德力西)
4.
插针和插孔(阴/阳)
AMP,美国
5.
变压器
湖州康开
6.
插座(220V)
WEIPU,上海
7.
蘑菇型停止开关
国产
8.关
国产
10.
安全开关
国产
11.
微动开关(围裙开关)
台湾
12.
传感器
TRURCK（图尔克）
13.
主回路断路器
Schneider（施耐德）
14.
FES（户外）自动扶梯技术规格书
技术规格：
(01)产品型号：FES302-1000
(02)提升高度：H=6.0m
(03)水平跨距：15201mm
(04)额定功率：11kW
(05)数量：2台
(06)交货状态：分二段
(07)中间支撑：一个
(08)梯级宽度：1000mm
(09)角度：30°
(10)载客量：9000人/小时
(08)梯级下陷保护
(09)梳齿保护
(10)相序保护
(11)飞轮护罩
(12)电机过载保护
自动扶梯技术参数
自动扶梯技术参数自动扶梯是现代城市生活中常见的交通工具之一，它的出现极大地方便了人们的出行，尤其是在高峰期和人流密集的地方。
本文将从自动扶梯的技术参数方面进行介绍，以便更好地了解和使用这一设备。
首先，我们来介绍一下自动扶梯的尺寸参数。
一般来说，自动扶梯的长度可以根据实际需求进行定制，最常见的长度为30米到50米之间。
宽度方面，一般为800mm、1000mm和1200mm可选，以满足不同场所的需求。
同时，扶梯的高度也是可以调节的，一般在6米到8米之间。
其次，自动扶梯的速度参数也是我们关注的重点之一。
根据安全和舒适的原则，自动扶梯的运行速度一般控制在0.5米/秒到1米/秒之间，以确保乘客的安全，并且能够提供良好的乘坐体验。
除此之外，自动扶梯的坡度参数也是需要考虑的因素。
一般情况下，自动扶梯的坡度范围在30度到35度之间，这样既能够保证乘客在行走时的平稳，又能够满足建筑物设计的需求。
另外，自动扶梯的负载能力也是一个重要的技术参数。
根据不同的场所需求，自动扶梯的负载能力一般在450千克到900千克之间，以满足不同人群的需求，如购物中心和地铁站等繁忙的人流场所。
此外，自动扶梯的功率参数也是我们需要了解的内容之一。
一般来说，自动扶梯的功率主要取决于其长度和速度，一般在5千瓦到20千瓦之间。
较大的功率能够保证扶梯的正常运行和乘客的安全。
最后，我们要介绍的是自动扶梯的安全保护参数。
自动扶梯在设计中考虑到了各种安全因素，如急停按钮、防滑地板、安全护栏等。
此外，自动扶梯还配备了防止平台和楼梯间进入的安全门，以保护乘客的安全。
通过以上的介绍，我们对自动扶梯的技术参数有了更深入的了解。
这些参数不仅能够帮助我们选择适合的自动扶梯，还能够提供良好的乘坐体验和出行安全保障。
在未来的发展中，随着科技的不断进步，自动扶梯的参数也会更加多样化和智能化，以更好地满足人们的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动扶梯、人行道梯
货物需求及技术要求
一、自动扶梯、人行道梯主要参数表见后。
二、总体要求：
1、设备的制造标准、安装标准及技术规范要求必须符合我国现行最新标准。
2、设备的电气装置应符合IEC标准，仪器仪表必须符合ISO系列标准，或招标方认可的有关标准。
3、符合中国国家标准GB16899-2011及相关现行规范。
三、自动扶梯、人行道梯系统要求：
（一）自动扶梯、自动人行道功能要求：
1、停止按钮
2、上下行钥匙开关
3、启动蜂鸣
4、驱动链断链保护开关
5、扶手进出口保护开关
6、梳齿保护开关
7、相序保护8、飞轮护罩
9、电机过载保护10、电机过热保护
11、上下维修互锁定12、超速及逆转监控
13、扶手带防静电装置14、上下机房护板
15、工作制动器打开监测开关16、安全回路对地漏电保护
17、扶手带速度监控18、乘降板打开检测开关
19、制动距离报警超限20、安全控制器（功能安全等级达SIL3）21、自动起动/停止（变频功能、漫反射）22、自动加油装置
23、故障显示24、非操纵逆转保护
25、梯级丢失保护26、围裙板挤压保护
27、围裙毛刷（单排）28、制动器松闸保护
29、警界线30、检修插座、检修盒
31、楼层板打开检测
（二）自动扶梯另外功能要求：
1、梯级链断链保护开关
2、梯级下陷保护开关
3、梯级防静电刷
4、梯级上跳检测开关
5、前沿板打开检测
6、梯级间隙照明
（三）自动人行道另外功能要求：
1、踏板链断链保护开关
2、踏板下陷保护开关
3、踏板防静电刷
4、附加急停开关
5、踏板遗失保护
6、扶手测速
四、自动扶梯技术规格及要求
P）马达超载保护：电流超过额定电流的15%则扶梯自动停止。
q）电器回路保护：提供自动电路断开装置以保护自动扶梯（人行道）的电路和电源部件。
r）警界线：黄色警界线位于自动扶梯踏板的前部和两边，用于警示乘客踏入相邻梯级的边缘及梯级和围裙板之间。
s）检修插座、检修盒：检修保养时，防止扶梯启动
t）梯级间隙照明：上、下两端水平梯级下部装有照明以提醒乘客注意安全。
u）启动警铃：扶梯启动时警铃响起，以提醒乘客注意安全。
V）故障自动检测、显示：当有安全开关动作，故障屏幕将显示代码，提示故障。
W）围裙防夹装置：在围裙板上安装毛刷避免乘客被夹持在梯级与裙板之间。
X）楼层板打开检测：当楼层板打开，检测开关动作，自动扶梯（人行道）将停止运行。
六、自动人行道梯技术规格及要求参考第四大条的自动扶梯技术规格及要求。
七、自动扶梯、人行道梯报价单见后表。
八、其它：
1、自动扶梯、人行道梯除以上要求外，其它要求均见森海·正阳门1#、2#、6#楼、公寓楼A座电梯招标文件中的要求。
2、森海玉波苑小区、森海文化广场地下仓储工程、森海颐和港A座工程地点均在巩义市东区和西区，交货地点在相应工地安装现场。
3、各投标单位本次投标中应着重对自动扶梯、人行道梯的配置要求、技术规格功能、安装方式等进行详细说明。
