土的弹性模量测定
混凝土弹性模量测试方法
混凝土弹性模量测试方法混凝土是现代建筑中最常用的建筑材料之一。
混凝土的强度和刚度是影响建筑物结构稳定性的重要因素。
弹性模量是衡量材料刚度的一个重要参数，通常用于计算材料的形变和应力关系。
在混凝土的设计和构建过程中，测量混凝土的弹性模量是至关重要的。
本文将介绍混凝土弹性模量测试的详细方法，包括测试的步骤、所需的材料和设备、测试过程中需要注意的事项等。
一、测试步骤1. 准备试样混凝土弹性模量测试的试样通常为长方形梁或正方形梁，其尺寸应符合相关标准规定。
试样的表面应平整，无明显缺陷和裂缝。
根据试验要求，混凝土试样的数量应符合统计学原则，以保证测试结果的准确性。
2. 安装试样将试样放置在测试台上，并使用卡紧装置将试样固定在测试台上。
为了避免试样在测试过程中产生不必要的振动和变形，应尽可能将试样固定牢固。
3. 测量试样尺寸使用钢尺或卡尺等工具，测量试样的长度、宽度和高度，并记录下测量结果。
为了保证测试结果的准确性，应对每个试样进行多次测量，并取平均值作为最终的测量结果。
4. 加载试样使用加载装置对试样进行加载，以产生一定的应力。
通常情况下，加载装置可以是压力机或万能材料测试机。
首先，应将加载装置设置为零点状态，并确保测试仪器的精度符合测试要求。
然后，逐渐增加加载力，直到试样产生一定的弯曲或挠曲变形。
5. 测量变形量在试样加载过程中，应使用变形计等设备测量试样的变形量，并记录下测量结果。
为了保证测试结果的准确性，应对每个试样进行多次测量，并取平均值作为最终的测量结果。
6. 计算弹性模量根据测试数据，可以使用公式计算混凝土的弹性模量。
根据不同的试样形状和加载方式，计算弹性模量的公式也有所不同。
通常情况下，可以使用以下公式计算弹性模量：E = (P*L^3) / (4*W*I)其中，E表示混凝土的弹性模量，P表示试样的加载力，L表示试样的长度，W表示试样的宽度，I表示试样的截面惯性矩。
二、所需材料和设备1. 混凝土试样：混凝土弹性模量测试需要使用混凝土试样。
混凝土弹性模量测定方法
混凝土弹性模量测定方法混凝土是一种常用的建筑材料，其弹性模量是评估其力学性能的重要指标之一。
本文将介绍混凝土弹性模量的测定方法。
一、实验前准备1.试件制备：将混凝土按照标准配合比制备成试块或试筒，试块的尺寸一般为100mm×100mm×100mm，试筒的尺寸一般为150mm×300mm。
2.试件养护：在试件制备完成后，需要对试件进行养护。
试块养护时间一般为28天，试筒养护时间一般为7天。
养护条件一般为温度为20℃±2℃，湿度为95%。
3.实验设备：弹性模量仪、电子天平、千分尺、压力传感器、数据采集系统、计算机等。
二、实验步骤1.试件测量：使用千分尺对试件的尺寸进行测量，记录试件的长度、宽度和厚度。
2.试件质量测量：使用电子天平对试件进行质量测量，记录试件的质量。
3.试件表面处理：将试件表面清理干净，并涂上一层细沙，以保证试件与仪器的接触面光滑。
4.试件装置：将试件放置在弹性模量仪上，并固定好。
5.试件受力：通过压力传感器施加力，使试件产生微小的变形，受力过程中需保持稳定。
6.数据采集：使用数据采集系统采集试件受力过程中的变形数据和施加力的数据。
7.数据分析：将采集到的数据导入计算机中，进行数据处理和分析，计算出试件的弹性模量。
三、实验注意事项1.试件制备时应按照标准配合比进行，试件养护期间应保持适宜的温度和湿度。
2.试件表面清理干净，并涂上一层细沙，以保证试件与仪器的接触面光滑，从而减小数据误差。
3.在试件受力过程中需要保持稳定，避免试件产生破坏或变形过大，影响数据的准确性。
4.数据采集系统和计算机应具备高精度和高稳定性，以保证数据的准确性和可靠性。
四、实验结果分析1.弹性模量的计算公式：弹性模量E=σ/ε，其中σ为试件所受的应力，ε为试件的应变。
2.弹性模量的单位：弹性模量的单位为帕斯卡（Pa）或兆帕（MPa）。
3.弹性模量的影响因素：混凝土弹性模量的大小受到多种因素的影响，如试件的尺寸、配合比、养护时间等因素。
混凝土材料弹性模量测试方法
混凝土材料弹性模量测试方法一、前言混凝土是一种广泛使用的建筑材料，其工程性能对建筑物的结构和使用寿命有着重要的影响。
其中，弹性模量是衡量混凝土弹性变形能力的重要参数。
本文将介绍混凝土材料弹性模量测试方法，以供相关工程人员参考。
二、测试仪器与试件准备1.测试仪器（1）万能试验机：用于施加载荷和测量变形。
（2）应变计：用于测量混凝土试件的应变。
（3）计时器：用于记录载荷施加时间。
2.试件准备（1）混凝土试件：按照GB/T 50081-2002《混凝土试件制作规范》的要求，制作规格为150mm×150mm×150mm的立方体试件。
（2）试件表面处理：将试件表面清洁干燥，去除明显的毛细孔和表面不平整。
（3）试件标记：在试件表面标记试件编号和试验日期。
三、测试步骤1.试件放置将试件平放在万能试验机上，试件表面朝上，调整试件中心与试验机中心对齐并固定。
2.应变计安装在试件表面两侧各粘贴一根应变计，应变计粘贴位置距离试件中心相等。
应变计接线端采用导线连接到测量设备中。
3.载荷施加载荷施加分为两个阶段，即预载和主载。
（1）预载阶段在试件表面施加轻微的载荷，使试件与试验机接触并达到稳定状态。
预载载荷应为试件自重的1/3，持续时间为30s。
（2）主载阶段在预载阶段后，逐渐增加载荷直至试件破坏。
主载施加速率为每分钟0.05MPa，载荷增加量应根据试验机的能力和试件强度而定。
载荷最大值应为试件强度的80%。
4.载荷卸载在试件破坏后，按同样速率卸载载荷，直至载荷降至试件自重。
卸载时间应与加载时间相同。
5.数据处理在试件破坏前，记录试件的载荷-变形数据。
根据载荷-变形曲线，计算试件的弹性模量。
弹性模量计算公式为：E = σ/ε其中，E为弹性模量，单位为MPa；σ为载荷，单位为N；ε为应变，单位为mm/mm。
四、注意事项1.试件制备时应按照规范要求进行，试件表面应平整光滑。
2.应变计粘贴位置应准确，接线应牢固可靠。
混凝土的弹性模量测定方法
混凝土的弹性模量测定方法一、前言混凝土是建筑工程中使用最为广泛的材料之一，而混凝土的弹性模量是衡量其力学性能的重要参数之一。
在建筑设计和施工过程中，混凝土的弹性模量的准确测定对于保证工程结构的稳定性和安全性至关重要。
因此，本文将详细介绍混凝土的弹性模量测定方法，希望能够为混凝土工程领域的工作人员提供一些参考和帮助。
二、测定原理弹性模量是材料在弹性阶段内形变应力关系的斜率，是衡量材料刚性的重要参数。
混凝土的弹性模量与其成分、配合比、龄期等因素有关，一般用弹性理论来研究。
混凝土的弹性模量可以通过试验测定得到，其测定方法主要有静载法和动载法两种。
三、静载法测定方法静载法测定混凝土的弹性模量是一种常用的方法，其原理是通过静态荷载作用于混凝土试件上，测定其应力和应变的关系，从而计算出混凝土的弹性模量。
具体的测定步骤如下：1.试件制备首先需要制备混凝土试件，试件的尺寸和形状应符合国家标准规定。
通常采用正方形或长方形试件，尺寸一般为100mm×100mm×100mm或150mm×150mm×150mm。
试件的制备应符合国家标准规定，包括混凝土配合比、拌合时间、振捣方法、养护条件等。
2.试件加荷试件的加荷应该避免局部集中荷载，一般采用均匀分布荷载的方式。
试件应先经过预载荷，以消除试件表面的不均匀形变，然后再进行正式的加荷。
荷载的大小应根据试件的尺寸和强度等级确定，一般取试件破坏荷载的60%左右。
3.应变测量应变的测量可以采用应变片、电阻应变计等方法。
应变片是一种敏感度高、精度较高的应变测量器，其精度可以达到0.1με。
应变片应安装在试件表面的中心位置，应变片与试件表面的接触应均匀、牢固。
电阻应变计测量的精度较低，但其测量范围广，可测量的应变范围可达到2000με。
4.应力测量应力的测量可以采用应变片、应力计等方法。
应力计是一种常用的应力测量器，其原理是利用材料的应变和材料的弹性模量之间的关系来计算出材料的应力。
土基回弹模量、压实度等试验测试方法
中城建江苏工程检测有限公司 JTG E60-2008 公路路基路面现场测试指导书批准人：状态：持有人：分发号：地址：江苏省盐城市通榆南路190号T0911-2008 挖坑灌砂法测定压实度试验方法1、目的和适用范围1．1本方法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测。
但不适用于填石路堤等有大孔隙的材料压实层的压实度检测。
1．2 用挖坑灌砂法没定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm，测定层的厚度不超过150mm时,宜采用Ф100mm的小型灌砂筒测试。
（2）当集料的最大粒径大于13.2mm，但不大于32.5mm,测定层的厚度不超过200mm时,宜采用Ф150mm的大型灌砂筒测试。
2、仪具与材料技术要求本方法需要下列仪具与材料：（1）灌砂筒有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。
下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。
自储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
（2）金属标定罐用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。
用薄铁板制作的金属方盘，盘中心有一圆孔。
（4）玻璃板边长约500mm~600mm的方形板（5）试样盘小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm ×40mm的搪瓷盘存放（6）天平或台秤称量10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
（7）水量测定器具如铝盒、烘箱等。

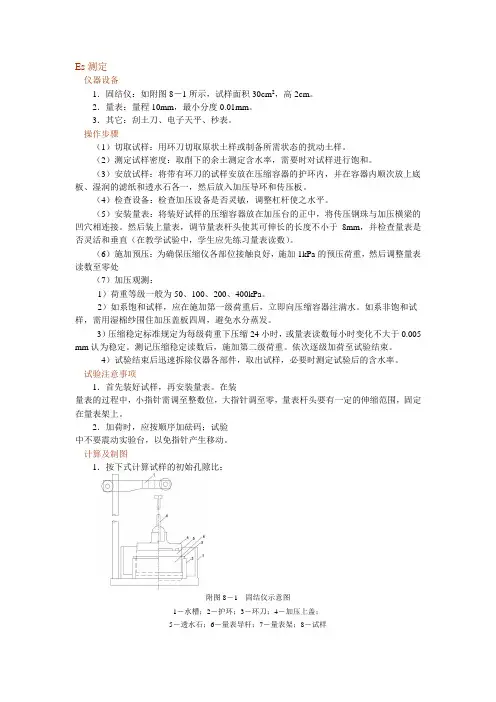

土的弹性模量测定
Es测定仪器设备1．固结仪：如附图8－1所示，试样面积30cm2，高2cm。
2．量表：量程10mm，最小分度0.01mm。
3．其它：刮土刀、电子天平、秒表。
操作步骤（1）切取试样：用环刀切取原状土样或制备所需状态的扰动土样。
（2）测定试样密度：取削下的余土测定含水率，需要时对试样进行饱和。
（3）安放试样：将带有环刀的试样安放在压缩容器的护环内，并在容器内顺次放上底板、湿润的滤纸和透水石各一，然后放入加压导环和传压板。
（4）检查设备：检查加压设备是否灵敏，调整杠杆使之水平。
（5）安装量表：将装好试样的压缩容器放在加压台的正中，将传压钢珠与加压横梁的凹穴相连接。
然后装上量表，调节量表杆头使其可伸长的长度不小于8mm，并检查量表是否灵活和垂直（在教学试验中，学生应先练习量表读数）。
（6）施加预压：为确保压缩仪各部位接触良好，施加1kPa的预压荷重，然后调整量表读数至零处（7）加压观测：1）荷重等级一般为50、100、200、400kPa。
2）如系饱和试样，应在施加第一级荷重后，立即向压缩容器注满水。
如系非饱和试样，需用湿棉纱围住加压盖板四周，避免水分蒸发。
3）压缩稳定标准规定为每级荷重下压缩24小时，或量表读数每小时变化不大于0.005 mm认为稳定。
测记压缩稳定读数后，施加第二级荷重。
依次逐级加荷至试验结束。
4）试验结束后迅速拆除仪器各部件，取出试样，必要时测定试验后的含水率。
试验注意事项1．首先装好试样，再安装量表。
在装量表的过程中，小指针需调至整数位，大指针调至零，量表杆头要有一定的伸缩范围，固定在量表架上。
2．加荷时，应按顺序加砝码；试验中不要震动实验台，以免指针产生移动。
计算及制图1．按下式计算试样的初始孔隙比：附图8－1 固结仪示意图1－水槽；2－护环；3－环刀；4－加压上盖；5－透水石；6－量表导杆；7－量表架；8－试样()11-+=o o s o G e ρωρω2．下式计算各级荷重下压缩稳定后的孔隙比e i ：()o i o o i h h e e e ∑∆+-=1式中：G s —土粒比重；ρw —水的密度，g/cm 3；ωo —试样起始含水率，％；ρo —试样起始密度，g/cm 3；∑△h i —在某一荷重下试样压缩稳定后的总变形量，其值等于该荷重附图8－2 e ～p 关系曲线 下压缩稳定后的量表读数减去仪器变形量（mm ）；h o —试样起始高度，即环刀高度（mm ）。
测量混凝土弹性模量的方法
测量混凝土弹性模量的方法【文章标题】测量混凝土弹性模量的方法【引言】混凝土是一种常用的建筑材料，其力学性能的评估对于设计和施工至关重要。
而混凝土的弹性模量是其中一个重要的力学性能指标。
本文将介绍几种常用的测量混凝土弹性模量的方法，这些方法涵盖了实验室和现场两种测试方式，并且提供了不同级别和便捷程度的选择，以满足不同需求的工程项目。
【正文】1. 静态荷载测试法静态荷载测试是一种常用的测量混凝土弹性模量的方法。
它通过在混凝土试件上施加静态荷载，测量试件的应力和应变，从而计算出弹性模量。
这种方法通常在实验室环境下进行，严格控制试件的几何尺寸和加载方式，以保证测试结果的准确性。
静态荷载测试法适用于对混凝土弹性模量进行精确测量的研究和评估。
2. 动态荷载测试法与静态荷载测试不同，动态荷载测试法利用冲击力或振动力对混凝土试件进行加载。
这种方法常用于现场测试，能够快速获取混凝土弹性模量的估计值。
其便捷性使其在施工现场和项目验收阶段得到广泛应用。
然而，动态荷载测试法的准确性受到许多因素的影响，如试件尺寸、环境条件和加载方式等，需要进行合理的校准和修正。
3. 频率法频率法是一种基于混凝土材料的自由振动特性来确定其弹性模量的方法。
它通过测量混凝土试件在不同频率下的固有振动频率，利用弹性理论计算出弹性模量。
这种方法适用于大型结构中的弹性模量测量，如桥梁和高层建筑。
频率法具有操作简便、不破坏试件和可重复性较好等特点。
4. 压缩试验法压缩试验法是一种简单且常用的测量混凝土弹性模量的方法。
它通过在试件上施加单轴压缩荷载，测量应力和应变，从而计算出弹性模量。
这种方法适用于普通混凝土的弹性模量测量，但对于高强混凝土和特殊混凝土，需要根据具体情况进行修正。
5. 综合方法除了上述提到的方法外，还有一些综合方法可用于测量混凝土弹性模量。
应变计装置结合荷载测试法，可以更准确地获取混凝土的应力应变曲线，进而计算出弹性模量。
近年来，无损测试方法，如超声波测试和地质雷达测试等，也被广泛应用于测量混凝土弹性模量。
土的弹性模量测试方法的研究
出 其 值 。 ［１～３］ 加 压 、卸 压 与 轴 向 变 形 关 系 曲 线 如 图
１ 所 示 。 按 式（ ３） 计 算 土 的 弹 性 模 量 。
△Ｐ
Ｅ＝
（ ３）
△ｈｅ／ｈｃ
式 中 ： Ｅ— —— 土 的 弹 性 模 量 ， ｋＰａ；
△Ｐ— —— 轴 向 荷 载 ， ｋＰａ；
△ｈｅ— —— 土 的 弹 性 变 形 量 ， ｍｍ；
２ 土的弹性模量的测试原理
２．１ 试样及应力状态
测定土的弹性模量时， 土样应采用天然含水
率的原状样， 应力状态应模拟天然土层的应力状
态 ， 所 以 ， 试 样 应 采 用 Ｋ０ 固 结 方 法 ， 轴 向 应 力 及 周 围 应 力 分 别 按 式（ １） 、式（ ２） 施 加 。
σ１ ＝γ＇ｈ
（ １）
［２］郑 颖 人 ， 沈 珠 江 ， 龚 晓 南 ． 岩 土 塑 性 力 学 原 理 ［Ｍ］． 北 京 ： 中 国 建 筑 工 业 出 版 社 ， ２００２．
弹性变形， 也才能测得较准确的弹性模量值。
［３］黄 文 熙 ．土 的 工 程 性 质［Ｍ］．北 京 ： 水 利 电 力 出 版 社 ， １９８３．
变化趋势如图 ５ 所示。
表 ２ 饱和软粘土弹性模量测试结果
压 力（ ｋＰａ）
４０
７０
１００
弹 性 模 量 Ｅ（ ＭＰａ）
３５
２２
１６
图 ２ 加 压 、卸 压 与 轴 向 变 形 关 系 曲 线（ △σ１＝４０ ｋＰ ａ） 图 ３ 加 压 、卸 压 与 轴 向 变 形 关 系 曲 线（ △σ１＝７０ ｋＰ ａ）
饱和度 （ ％）
９４
塑性 指数 １９．０
混凝土的弹性模量测试方法
混凝土的弹性模量测试方法一、静载试验法静载试验法是测定混凝土弹性模量最常用的方法之一。
其中，又分为抗压弹性模量测试和拉伸弹性模量测试。
1、抗压弹性模量测试试件制备：按照相关标准制作棱柱体试件，通常尺寸为150mm×150mm×300mm。
试验装置：使用压力试验机，配备高精度的位移测量装置。
加载过程：先对试件进行预压，消除初始缝隙。
然后以一定的加载速度分级加载，直至达到规定的荷载值。
在加载过程中，同时测量试件的变形量。
数据处理：根据所测的荷载和变形数据，绘制应力应变曲线。
弹性模量取应力应变曲线直线段的斜率。
2、拉伸弹性模量测试试件制备：制作哑铃状或狗骨头状的试件。
试验装置：使用专门的拉伸试验机。
加载方式：与抗压弹性模量测试类似，分级加载并测量变形。
数据处理：同样通过应力应变曲线直线段的斜率确定拉伸弹性模量。
静载试验法的优点是测试结果较为准确可靠，但试验过程较为复杂，对试验设备和操作要求较高。
二、动力测试法动力测试法基于混凝土在振动作用下的响应来确定弹性模量。
1、共振法原理：通过激振装置使试件产生振动，当激振频率与试件的固有频率相等时，发生共振。
根据共振频率、试件的尺寸和质量，计算出弹性模量。
试验装置：包括激振器、传感器、信号采集与分析系统等。
操作过程：将试件安装在支架上，施加激振力，测量共振频率。
数据处理：利用相关公式计算弹性模量。
2、超声波法原理：利用超声波在混凝土中的传播速度与弹性模量之间的关系来测定。
试验设备：超声波检测仪，包括发射探头和接收探头。
测试步骤：在试件的相对两个面上分别放置发射探头和接收探头，测量超声波的传播时间。
数据处理：根据传播时间和试件尺寸，结合经验公式计算弹性模量。
动力测试法具有快速、无损等优点，但测试结果的准确性可能受到混凝土内部缺陷和不均匀性的影响。
三、间接测试法间接测试法不是直接测量混凝土的弹性模量，而是通过其他相关参数来推算。
1、回弹法原理：使用回弹仪弹击混凝土表面，根据回弹值来估算混凝土的强度和弹性模量。
土的弹性模量测试方法的研究
土的弹性模量测试方法的研究弹性模量是描述材料在受力时的变形能力的重要参数，对于土壤等地质材料来说，其弹性模量的测试是非常重要的。
弹性模量的测试方法主要有静力试验法、动力试验法和应变响应试验法等。
本文将针对这些方法进行研究，分析其优缺点并提出改进方案。
一、静力试验法静力试验法是最常用的土壤弹性模量测试方法之一、其原理是通过施加一定的静力荷载，并记录荷载与变形之间的关系来计算弹性模量。
常见的静力试验方法有围压试验（oedometer test）、剪切试验（shear test）、钻孔剪切试验（torsional shear test）等。
静力试验法的优点是操作简单，不受外界干扰，适用于各种土壤类型。
然而，由于静力试验法在测试过程中需要加载应力较大，会导致土壤产生破坏，从而影响测试结果的准确性。
此外，静力试验法的测试周期较长，不适用于对大量样品进行高效测试的情况。
对于静力试验法的改进，可以考虑采用较小的加载荷载，以减小土壤的破坏程度。
此外，可以结合其他测试方法，如动力试验法和应变响应试验法，以综合评估土壤的弹性模量。
二、动力试验法动力试验法是通过在土壤上施加冲击或振动荷载，利用土壤的振动特性来计算弹性模量。
常见的动力试验方法有回弹谱法（rebound method）、音速法（sonic method）和共振试验法（resonance test）等。
动力试验法的优点是快速、简便，适用于大量样品的快速测试。
此外，动力试验法对于土壤破坏较小，测试结果比较准确，可以反映土壤在实际承载荷载下的弹性模量。
然而，动力试验法对于土壤的排水性和密实度要求较高，且测试结果易受土壤的含水量和颗粒大小等因素的影响。
改进动力试验法的方法可以包括考虑土壤的排水性和密实度等因素，以及结合其他试验方法进行综合评估。
此外，可以采用更高精度的仪器设备来减小测试误差。
三、应变响应试验法应变响应试验法是通过施加不同的应变载荷，并记录土壤的应力-应变响应曲线，来计算弹性模量。
深厚地层土动模量和阻尼比的测试方法与试验研究
深厚地层土动模量和阻尼比的测试方法与试验研究
深厚地层土的动模量（或弹性模量）和阻尼比的测试方法有以下几种：
1. 动力触探法：该方法是通过在地表振动源上施加一定频率和振幅的冲击载荷，并利用触变形器或其他传感器测量地层土的响应来推断其动模量和阻尼比。
这种方法适用于较浅的土层。
2. 地震勘探法：利用地震波在地下传播的特性，通过激发地震波并记录其传播时间和振动特征，可以推断地层的动模量和阻尼比。
这种方法适用于较深的土层。
3. 土体固有振动法：通过施加不同频率的正弦振动载荷，并测量土体响应的振幅和相位差，可以计算出动模量和阻尼比。
这种方法适用于小型试验室中的土样。
4. 地震动力反分析法：通过观测和分析实际地震事件中地震动参数和建筑物响应的关系，可以反推地层的动模量和阻尼比。
这种方法适用于实际工程中的土层。
以上方法都有各自的优点和适用范围，选择合适的方法需要考虑实际情况和试验需求。
此外，还可以通过试验研究来验证和改进这些测试方法，以提高测试结果的准确性和可靠性。
混凝土路面板弹性模量测试方法
混凝土路面板弹性模量测试方法一、前言混凝土路面板弹性模量是路面结构设计和评估中的重要参数之一，影响着路面的承载能力和耐久性。
因此，准确测定混凝土路面板弹性模量对于路面工程的质量保障具有重要意义。
本文将介绍混凝土路面板弹性模量的测试方法，以期为相关工作人员提供参考。
二、测试仪器与设备1. 毛细管法仪器装置：毛细管法仪器装置主要由压力源、压力表、油管、毛细管和夹具等组成。
其中，压力源主要用于产生所需的压力，压力表用于测量压力大小，油管用于将压力传递到毛细管中，毛细管主要用于测定混凝土板的孔隙率，夹具用于夹紧混凝土板以避免板材在测试过程中发生移动。
2. 超声波仪器装置：超声波仪器装置主要由探头、调节器、数字示波器、电源和计算机等组成。
其中，探头主要用于发射和接收超声波信号，调节器用于调节信号的频率和幅度，数字示波器用于显示超声波信号的波形和信号的传播速度，电源用于为仪器提供电能，计算机用于控制仪器和记录测试结果。
三、测试前的准备工作1. 混凝土板的制备：混凝土板的制备应符合相关规范，制备过程中应注意控制混凝土的配合比、拌和时间和养护时间等因素。
制备完成后，应将混凝土板进行标记，以便于后续的测试工作。
2. 混凝土板的准备：混凝土板的准备应包括板面的清理、打磨和测量等步骤。
清理时应将板面上的杂物和灰尘等清理干净，打磨时应使用砂纸或砂轮等工具将板面打磨平整，测量时应使用卡尺等工具测量板面的厚度和面积。
3. 测试环境的准备：测试环境应符合相关规范，应保证环境温度和湿度的稳定性，以避免测试结果受到环境因素的影响。
四、毛细管法测试方法1. 测试步骤（1）将混凝土板放入夹具中，夹紧板材以保证其不会在测试过程中发生移动。
（2）使用毛细管法仪器装置将压力传递到混凝土板上，并记录压力的大小。
（3）将毛细管插入混凝土板上的孔隙中，等待一段时间后，记录毛细管中的液位。
（4）重复以上操作，直到测量完整个混凝土板。
2. 计算公式（1）计算混凝土板的孔隙率：混凝土板的孔隙率可以通过毛细管法计算得到。
混凝土中弹性模量检测方法
混凝土中弹性模量检测方法一、介绍混凝土中弹性模量的概念和重要性（约150字）混凝土是一种常见的建筑材料，其力学性能对工程结构的安全性和稳定性起着至关重要的作用。
弹性模量是衡量材料抗弹性变形能力的重要指标之一，也是判断混凝土力学性能的重要参数。
因此，混凝土中弹性模量的准确检测对于保证工程质量具有重要意义。
二、混凝土中弹性模量检测方法的分类（约150字）根据检测原理和方法的不同，混凝土中弹性模量检测方法可以分为静荷载法、动荷载法、超声波法、压缩试验法、回弹法等多种方法。
其中，静荷载法、动荷载法和超声波法是目前常用的三种检测方法。
三、静荷载法检测混凝土中弹性模量的原理和步骤（约400字）静荷载法是利用直接加载混凝土试件，通过测量荷载和相应的应变，计算出混凝土的弹性模量的一种方法。
其原理基于胡克定律，即当受力物体弹性变形时，形变与作用力成正比。
具体步骤如下：1. 准备试件：制备混凝土试件，其尺寸和形状应符合相应标准。
试件表面应平整光滑，无明显缺陷。
2. 安装试件：将试件放置在试验机上，并确保试件在水平面上。
3. 施加荷载：利用试验机施加荷载，一般从零开始逐渐增加，直至试件发生裂纹或破坏。
4. 测量应变：在试件表面安装应变计，测量荷载下的应变值。
5. 计算弹性模量：根据荷载和应变值，计算混凝土的弹性模量。
四、动荷载法检测混凝土中弹性模量的原理和步骤（约400字）动荷载法是通过施加脉冲荷载在混凝土试件上产生横波和纵波，测量波的传播速度，进而计算出混凝土的弹性模量的一种方法。
其原理基于声波在混凝土中的传播速度与混凝土的密度和弹性模量有关。
具体步骤如下：1. 准备试件：制备混凝土试件，其尺寸和形状应符合相应标准。
试件表面应平整光滑，无明显缺陷。
2. 安装传感器：在试件表面安装传感器，用于检测声波的传播速度。
3. 施加脉冲荷载：利用冲击器施加脉冲荷载在试件的一端，产生横波和纵波。
4. 测量传播时间：利用传感器测量横波和纵波在试件中传播的时间。
关于土体的弹性模量
关于土体的弹性模量关于土体的弹性模量、压缩模量与变形模量2013-05-30 15:39:28| 分类：自然科学|举报|字号订阅根据土体学推算的结果，在弹性阶段，E=Eo＝Es（1-2μ^2/(1-μ)）。
但在实际工程中，经常发现有弹性模量大于压缩模量的情况，并有经验说是E=（2~5）·Es，且有试验数据，但是没有理论上的推导，对试验数据也未实际去研究过。
从网络上收集这方面的论述，本篇进行简要总结，并适当修改，今后再逐步去积累这方面的经验。
论述零（关于变形模量和压缩模量的关系，土力学教材）土的变形模量和压缩模量，是判断土的压缩性和计算地基压缩变形量的重要指标。
为了建立变形模量和压缩模量的关系，在地基设计中，常需测量土的侧压力系数ξ和侧膨胀系数μ（泊松比）。
侧压力系数ξ：是指侧向压力δx与竖向压力δz之比值，即：ξ＝δx/δz土的侧膨胀系数μ（泊松比）：是指在侧向自由膨胀条件下受压时，侧向膨胀的应变εx与竖向压缩的应变εz之比值，即μ＝εx/εz 。
根据材料力学广义胡克定律推导求得ξ和μ的相互关系，ξ＝μ/(1－μ)或μ＝ε/（1＋ε），土的侧压力系数可由专门仪器测得，但侧膨胀系数不易直接测定，可根据土的侧压力系数，按上式求得。
在土的压密变形阶段，假定土为弹性材料，则可根据材料力学理论，推导出变形模量E0和压缩模量Es之间的关系。
令β＝1-2u*u/(1-u)，则Eo＝βEs 。
当μ＝0～0.5时，β＝1～0，即Eo/Es的比值在0～1之间变化，即一般Eo小于Es。
但很多情况下Eo/Es 都大于1。
其原因为：一方面是土不是真正的弹性体，并具有结构性；另一方面就是土的结构影响；三是两种试验的要求不同)，μ、β的理论换算值：土的种类及其对应的μ、β值：碎石土0.15～0.20，0.95～0.90砂土0.20～0.25，0.90～0.83粉土0.23～0.31，0.86～0.726粉质粘土0.25～0.35，0.83～0.62粘土0.25～0.40，0.83～0.47注：以上E0与Es之间的关系是理论关系。
土基回弹模量试验方法
土基回弹模量试验方法一、试验原理及应用土基回弹模量试验主要是通过施加动力荷载，观测土壤回弹特性来评估土壤的弹性模量和变形特性。
试验中所用的冲击装置是根据土壤回弹的动力特性设计的，通过冲击动能对土壤施加冲击荷载，然后观测土壤回弹的速度和位移，利用回弹数据计算出土壤的回弹模量。
1.工程基础设计：回弹模量是土壤弹性模量的近似值，可用于工程基础设计中的土压力计算、地基沉降评估等。
2.地震工程：土基回弹模量试验可用于地震动力分析中的地基响应计算，对于评估土壤地震反应特性具有重要意义。
3.路基工程：土基回弹模量试验可用于路基工程中路面结构设计和路基变形预测，能够提高路基工程的质量和稳定性。
二、试验步骤1.准备工作：a.准备试验材料：准备土壤样品，并根据试验要求进行土壤样品的处理和调配。
b.安装试验设备：安装试验设备，包括回弹仪、冲击装置等。
2.样品制备：a.土壤样品处理：对土壤样品进行筛分、干燥等处理，使其符合试验要求。
b.样品制备：根据试验要求，将土壤样品填入模具中，制备成需要的试验样品。
3.试验执行：a.放置样品：将试验样品放入回弹仪的试验槽中，使其与回弹仪接触。
b.调整设备：根据试验要求，调整回弹仪的冲击能量和相应参数。
c.进行试验：用冲击装置对土壤样品施加冲击荷载，并记录回弹仪上的回弹数据。
d.重复试验：根据试验要求，重复进行多次试验以提高结果的准确性。
4.数据处理：a.数据记录：将试验过程中的数据记录下来，包括冲击能量、回弹速度、位移等信息。
b.数据分析：根据试验数据进行回弹模量的计算和分析，获得最终的试验结果。
5.结果评估：a.结果比较：将试验结果与相关标准进行比较，评估土壤的弹性性质和变形特性。
b.结果应用：将试验结果应用于相关的工程设计、施工和分析中，提高工程的质量和效果。
三、注意事项在进行土基回弹模量试验时，需要注意以下几点：1.样品处理：土壤样品的处理应符合试验要求，包括筛分、干燥等操作，以保证试验结果的准确性。
不同环境下水泥土动弹性模量的试验研究
土的弹性模量测定
Es测定仪器设备1．固结仪：如附图8－1所示，试样面积30cm2,高2cm。
2．量表:量程10mm，最小分度0.01mm。
3．其它:刮土刀、电子天平、秒表。
操作步骤（1）切取试样：用环刀切取原状土样或制备所需状态的扰动土样。
（2）测定试样密度：取削下的余土测定含水率，需要时对试样进行饱和。
（3)安放试样：将带有环刀的试样安放在压缩容器的护环内，并在容器内顺次放上底板、湿润的滤纸和透水石各一，然后放入加压导环和传压板。
（4）检查设备：检查加压设备是否灵敏，调整杠杆使之水平.（5）安装量表：将装好试样的压缩容器放在加压台的正中,将传压钢珠与加压横梁的凹穴相连接。
然后装上量表，调节量表杆头使其可伸长的长度不小于8mm，并检查量表是否灵活和垂直（在教学试验中，学生应先练习量表读数）。
（6）施加预压：为确保压缩仪各部位接触良好，施加1kPa的预压荷重，然后调整量表读数至零处（7）加压观测：1）荷重等级一般为50、100、200、400kPa。
2）如系饱和试样，应在施加第一级荷重后，立即向压缩容器注满水。
如系非饱和试样，需用湿棉纱围住加压盖板四周,避免水分蒸发。
3)压缩稳定标准规定为每级荷重下压缩24小时,或量表读数每小时变化不大于0。
005 mm认为稳定。
测记压缩稳定读数后，施加第二级荷重。
依次逐级加荷至试验结束。
4)试验结束后迅速拆除仪器各部件,取出试样,必要时测定试验后的含水率。
试验注意事项1．首先装好试样，再安装量表。
在装量表的过程中,小指针需调至整数位，大指针调至零，量表杆头要有一定的伸缩范围，固定在量表架上。
2．加荷时，应按顺序加砝码；试验中不要震动实验台，以免指针产生移动.计算及制图1．按下式计算试样的初始孔隙比：附图8－1 固结仪示意图1－水槽；2－护环;3－环刀；4－加压上盖；5－透水石；6－量表导杆;7－量表架；8－试样()11-+=o o s o G e ρωρω2．下式计算各级荷重下压缩稳定后的孔隙比e i ：()o i o o i h h e e e ∑∆+-=1式中:G s —土粒比重；ρw —水的密度，g/cm 3；ωo —试样起始含水率,％；ρo —试样起始密度，g/cm 3；∑△h i —在某一荷重下试样压缩稳定后的总变形量，其值等于该荷重附图8－2 e ～p 关系曲线下压缩稳定后的量表读数减去仪器变形量(mm);h o —试样起始高度，即环刀高度（mm ）.3．绘制压缩曲线 以孔隙比e 为纵坐标，压力p 为横坐标，绘制孔隙比与压力的关系曲线，如附 图8－2所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Es测定
仪器设备
1．固结仪：如附图8－1所示，试样面积30cm2，高2cm。
2．量表：量程10mm，最小分度0.01mm。
3．其它：刮土刀、电子天平、秒表。
操作步骤
（1）切取试样：用环刀切取原状土样或制备所需状态的扰动土样。
（2）测定试样密度：取削下的余土测定含水率，需要时对试样进行饱和。
（3）安放试样：将带有环刀的试样安放在压缩容器的护环内，并在容器内顺次放上底板、湿润的滤纸和透水石各一，然后放入加压导环和传压板。
（4）检查设备：检查加压设备是否灵敏，调整杠杆使之水平。
（5）安装量表：将装好试样的压缩容器放在加压台的正中，将传压钢珠与加压横梁的凹穴相连接。
然后装上量表，调节量表杆头使其可伸长的长度不小于8mm，并检查量表是否灵活和垂直（在教学试验中，学生应先练习量表读数）。
（6）施加预压：为确保压缩仪各部位接触良好，施加1kPa的预压荷重，然后调整量表读数至零处
（7）加压观测：
1）荷重等级一般为50、100、200、400kPa。
2）如系饱和试样，应在施加第一级荷重后，立即向压缩容器注满水。
如系非饱和试样，需用湿棉纱围住加压盖板四周，避免水分蒸发。
3）压缩稳定标准规定为每级荷重下压缩24小时，或量表读数每小时变化不大于0.005 mm认为稳定。
测记压缩稳定读数后，施加第二级荷重。
依次逐级加荷至试验结束。
4）试验结束后迅速拆除仪器各部件，取出试样，必要时测定试验后的含水率。
试验注意事项
1．首先装好试样，再安装量表。
在装
量表的过程中，小指针需调至整数位，大指针调至零，量表杆头要有一定的伸缩范围，固定在量表架上。
2．加荷时，应按顺序加砝码；试验
中不要震动实验台，以免指针产生移动。
计算及制图
1．按下式计算试样的初始孔隙比：
附图8－1 固结仪示意图
1－水槽；2－护环；3－环刀；4－加压上盖；
5－透水石；6－量表导杆；7－量表架；8－试样
()
11-+=o o s o G e ρωρω
2．下式计算各级荷重下压缩稳定后的孔隙比e i ：
()o i o o i h h e e e ∑∆+-=1
式中：G s —土粒比重；
ρw —水的密度，g/cm 3；
ωo —试样起始含水率，％；
ρo —试样起始密度，g/cm 3；
∑△h i —在某一荷重下试样
压缩稳定后的总变形量，其值等于该荷重
附图8－2 e ～p 关系曲线 下压缩稳定后的量表读数减去仪器变形量（mm ）；
h o —试样起始高度，即环刀高度（mm ）。
3．绘制压缩曲线
以孔隙比e 为纵坐标，压力p 为横坐标，绘制孔隙比与压力的关系曲线，如附 图8－2所示。
并求出压缩系数a v 与压缩模量E s 。
·17·。
