路基填筑施工工艺流程图-2
《路基施工图解》PPT课件
横向填筑
混合填筑
2）沿横断面一侧填筑的方法
加宽旧路堤时： （1）与旧路堤相同或相近的土；或透水性较佳的土 （2）除草，挖台阶 （3）分层夯实 半填半挖陡坡路基： 清基底表层松土，再挖1——2米台阶，坡脚附近宜宽一些
4 3 2 1
3）不同土质路堤填筑
（1）分层，不得混填; （2）稳定性好的土填在上部; （3）透水性差的土在下面时，做成4%双向横坡; （4）透水性小的土不应覆盖在透水性大的土的边坡上。
填石路堤
（1）易风化石块： 不宜作路堤填料，边坡和形状按土质路堤处理 （推土机推平——压路机碾
压）。 （2）不易风化石块： 高等级公路：必须分层填筑，分层压实 一般公路：路堤下部可采用倾填，边坡采用硬质石料码砌1~2米厚； 规定：高等级公路填石路堤路床顶面以下50cm范围内应填筑路床要求的土并
（击实试验）
ρ0 干 容 重
ω0
含水量
2．土质对压实效果的影响 粉粒，粘粒越多，ω愈大，ρ愈小
3．压实功能对压实的影响 ω随压实功增大而减小 ρ随压实功增大而增大 控制ω比增大压实功收效大
三、压实机具的选择
静力碾压式：（光面碾，羊足碾，气胎碾） 粘性土 夯击式：粘性土 振动式：砂性土
填
晾
夯
备
理
筑
晒
实
检
验
签
路
证
基
整
修
准备阶段施工阶段来自修整路基1．料场选择
强度高、水稳定性好，便于施工压实的土、 石为宜
2．基底处理
原地面的处理措施：使填土与原来表土密切结合。 1）密实稳定的土质基底 较缓时，不作处理 ：直接在地面上修筑路堤 i=1:10～1:5，除草皮，杂物（深度≮15cm） i>1:5较陡时，除草皮，杂物后，挖台阶(宽≮1m) i>1:2.5，外坡角特殊处理（护脚）
路基工程施工工艺及流程图精选版
路基工程施工工艺及流程图Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。
路基填筑工艺
路基填筑工艺采取分层填筑、分层压实的施工方法，按路基全宽水平分层，逐层向上填筑。
按“三阶段、四区段、八流程”进行施工。
“三阶段”是指准备阶段、施工阶段、整修阶段。
“四区段”是将作业面分为卸料区、摊铺区、碾压区和检测区，做到界限分明，以便控制摊铺厚度、平整度、含水量，碾压范围和碾压遍数，防止漏压。
“八流程”是指填料选择、基底处理、摊铺平整、含水量控制、振动碾压、检测签认、路基成型、边坡修整。
整个路堤施工做到区段分明，流程合理，保证施工质量符合规范要求。
填筑时用推土机摊平，重型振动压路机碾压。
机械处理不到的三背回填，用人工配合摊铺及小型夯实机械压实。
根据现场查勘情况，本项目地处重庆山区，路线范围基本为石质挖方，地表覆盖层在10-50cm左右，路基填料基本为隧道弃渣及挖方填料，故本项目路基填筑均按填石路基施工，施工控制以控制高程差为主，对每层填料进行沉降观测，沉降值符合要求后进行下层填筑施工。
施工工艺及施工方法1、施工方案填土时先将基底整平压实，压实度不小于93%，在此基础上在路基横向平均划分2个施工单元，每一施工单元按卸土土、粗平、精平、碾压四道工序进行施工。
每一单元应分层填筑，填筑方法采用水平分层摊铺，填筑时分层控制填土标高，先用推土机平行摊铺，再用平地机精平，人工配合拣除杂物，在每一断面（每20m设一个）用标杆记录每一层松铺标高，最后用20T振动压路机进行叠辐碾压，做到每层表面平整，路拱合适，排水良好。
施工时，以93区、94区、96区分区进行试验。
首先选用合适的土料，土料填筑前要有监理工程师审批的的试验成果，以天然含水量、土的比重、及其液塑限等具体数据确定土源。
无试验成果的土源不能用做试验路段的填筑。
施工当中，每层填土松铺厚度控制在30cm以内，首先用推土机粗平，然后平地机精平，精平和粗平过程中应做出2%左右的路拱，压路机再进行碾压。
先静压2遍，振动碾弱振1遍，然后进行强振，最后用光轮静压1遍。
路基工程各施工工艺流程图
锚杆加固效果： 提高路基承载 力，防止路基 沉降、滑移等
感谢您的观看
汇报人：
微型桩加固
微型桩加固原理：通过打入微 型桩，提高地基承载力
微型桩类型：包括混凝土微型 桩、钢微型桩等
微型桩施工工艺：包括定位、 钻孔、灌注、拔管等步骤
微型桩加固效果：提高地基承 载力，减少沉降，提高路基稳 定性
锚杆加固
锚杆类型：预 应力锚杆、非 预应力锚杆等
锚杆材料：钢、 混凝土、复合
材料等
锚杆施工工艺： 钻孔、清孔、 注浆、锚固等
降低运输成本
环保要求：选择 环保材料，减少
对环境的影响
填筑压实
填筑材料：选择合适的填筑材料，如砂 石、土等
填筑方法：采用分层填筑、碾压等方法
压实设备：选择合适的压实设备，如压 路机、振动压实机等
压实标准：根据设计要求，确定压实标 准，如压实度、含水量等
质量控制：对填筑压实过程进行质量控 制，确保工程质量
路基工程各施工工艺流 程图
汇报人：
目录
路基施工工艺流程图
01
排水施工工艺流程图
02
防护施工工艺流程图
03
特殊路基处理工艺流程图
04
路基加固施工工艺流பைடு நூலகம்图
05
路基施工工艺流 程图
施工准备
材料准备：包 括砂石、水泥、
钢筋等
机械设备准备： 包括挖掘机、 压路机、搅拌
机等
人员准备：包 括施工人员、 技术人员、管
注浆加固
注浆材料：水泥浆、化学浆等
注浆方法：压力注浆、真空注 浆等
注浆设备：注浆机、注浆管等
注浆效果：提高路基强度，改 善路基稳定性
树根桩加固

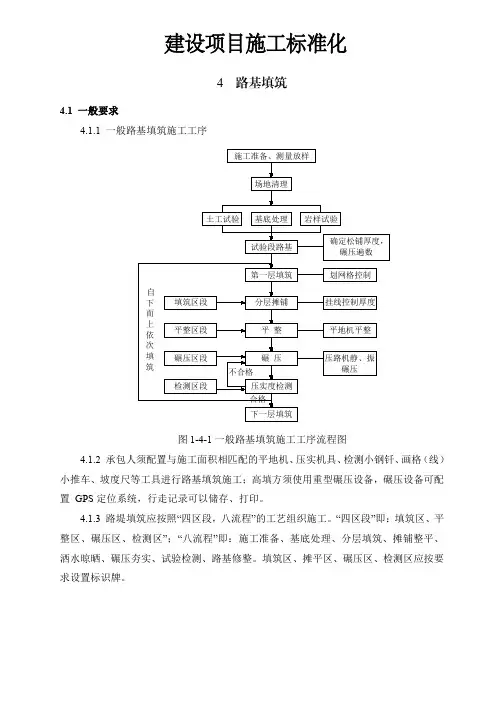

建设项目施工标准化：4路基填筑施工
建设项目施工标准化4路基填筑4.1一般要求4.1.1一般路基填筑施工工序图1-4-1一般路基填筑施工工序流程图4.1.2承包人须配置与施工面积相匹配的平地机、压实机具、检测小钢钎、画格（线）小推车、坡度尺等工具进行路基填筑施工；高填方须使用重型碾压设备，碾压设备可配置GPS定位系统，行走记录可以储存、打印。
4.1.3路堤填筑应按照“四区段，八流程”的工艺组织施工。
“四区段”即：填筑区、平整区、碾压区、检测区”；“八流程”即：施工准备、基底处理、分层填筑、摊铺整平、洒水晾晒、碾压夯实、试验检测、路基修整。
填筑区、摊平区、碾压区、检测区应按要求设置标识牌。
图1-4-2四区段，八流程工艺图图1-4-3路基填筑分区施工4.1.4路基填筑应根据试验路总结或技术规范规定的每层土（石）松铺厚度、工作面每层填土总数量和运料车装土（石）量，用石灰在填土工作面上化成方格，以指导运料车正确倒土（石），确保每层填土（石）不超过规定的松铺厚度。
4.1.5路堤填筑坡率的控制（1）对于填土高度大于2m的路堤，应在路床填土顶面以下1.0m左右，将该层填土表面的纵、横坡调整至与该路段设计的纵横坡度一致。
（2）对于填筑高度小于2m的路堤，应在地基处理时将纵、横坡度基本调至接近设计要求，然后在第一层填土（或垫层）时，将该层填土表面的纵、横坡调整至与该路段设计的纵横坡度一致。
（3）每填筑2m高，边坡应进行刷坡整修；刷坡前，施工单位应准确测量放好边线桩位，打桩并洒灰线；路基宽度、中线偏位须经监理验收，合格后施工单位方可进行刷坡修整，坡率用坡度尺控制。
4.1.6高路堤宜每填筑2m冲击补压一次，或每填筑4〜6m强夯补压一次。
为保证路基宽度，填筑时路堤应超宽填筑；当地形受征地限制无法加宽时，可采用振动压路机对路堤边缘2~3m加大压实遍数。
（1）强夯或冲压施工方案及与已建构造物（包括桥台、涵洞、通道、挡土墙、路外地下管道、电杆及其他建筑物、永久性导线点、水准点等）保持的水平安全距离、与路基中已建构造物的竖向安全距离均应经论证确定，承包人应将包含以上内容的施工方案上报监理和业主，经批准后才能组织施工。
01路基填筑
1 2 3 4 5 6 7 8
复习题：
1、路基施工前的技术准备包括哪些？
2、路基施工前，为什么要铺筑试验段？铺筑试验
段时的注意事项有哪些？
3、路堤基底处理的目的是什么？ 当遇到地面横坡 时该如何处理？ 4、土质路堤填筑时的施工要点有哪些？
1、填料选择： 填方的材料为非适用材料。
1) 含草皮、生活垃圾、树根、腐殖质的土严禁作为路 基填料。
2）泥炭、淤泥、冻土、强膨胀土、有机质土及易溶盐
超过允许含量的土，不得直接用于填筑路基；确需
使用时，必须采取技术措施进行处理，经检验满足
设计要求后方可使用。 3）液限大于50%、塑性指数大于26的细粒土，以及 含水量不适宜直接压实的细粒土，不得直接作为路
粗粒土作为填料。桥涵台背和挡土墙墙背应优选
渗水性良好的填料。在渗水材料缺乏地区，采用
细粒土填筑时，宜用水泥、石灰、粉煤灰等无机
结合料进行处治。
路基填 料最小强度和最大粒径要求
项目分类 （路面底面以下深度） 路 上路床（0～30cm） 下路床（30～80cm） 上路堤（80～150cm） 堤 下路堤（>150cm） （0～30cm） （30～80cm） 零填及 挖方路基 填料最小强度（CBR）（%） 高速公路及一级公 路 8 5 4 3 8 5 二级公路 6 4 3 2 6 4 填料最大粒 径 （mm） 100 100 150 150 100
错误方案
4）每种填料的松铺厚度应通过试验确定。
路堤每层施工时都应在地面上打出方 格来控制上料，以上料的数量来严格控制 松铺厚度。并设置醒目的标示作为控制填 筑厚度的标尺，摊铺时必须采用平地机整 平，形成路拱，以利排水。
5） 每层填料铺设的宽度，每侧应超出路堤的 设计宽度30cm-50cm ,以保证修整路基边坡 后的路堤边缘有足够的压实度。路堤施工结 束后，应将超填部分刷除。
路基施工程序流程图
路基施工程序流程图1、摊铺平整：采用推土机和平地机平整。
层面平整，中间稍高，做成2~4%的横向排水坡，以保证路基在施工过程中排水畅通。
填土宽度每侧可超填20~30cm，待以后刷坡时将超填部分切除。
2、洒水或晾晒：填料含水量控制在最佳含水量2%限值范围内，超出时应洒水或晾晒，洒水用洒水车喷洒，自然晾晒。
3、碾压：碾压机械采用震动或压路机，当填料含水量在试验界限范围之内，压实工作才能进行。
碾压应从低处向高处碾压，前后两次轮迹重叠20~30cm，压实时应不断地进行平整，以保证均匀一致的平整度，碾压遍数根据试验来确定，根据填料的种类和粒径情况选择最适宜的碾压遍数与碾压速度。
4、检测：本标段拟采用三级检测制。
施工队自检、项目经理部检查、监理工程师检查三级形式。
检测内容包括压实设备类型的选择，最佳组合方式，碾压遍数与碾压速度。
每层填料的松铺厚度，材料含水量和压实度等。
路面底基层施工工艺框图1、测量待施工石灰土的基底高程，清除土路基上的垃圾、有机物及草皮等。
然后进行填前碾压，使其密实度达到规定要求，并开挖临时排水沟，以保证工作面不集水。
2、用自卸汽车运载符合标准的粘土按梅花形间距卸土，再用推土机和平地机按测定的标高将土整平，用压路机稳压一遍后检测布土量，有出入，应增加或刮除。
3、在布好的土层上用白灰划出方格灰线，计算出每个方格的石灰用量，用数量及松铺厚度双向控制石灰用量，布灰由人工进行，一定要均匀。
4、拌和机从边向中间依次翻拌，拌和次数不少于两遍，先从拌和段起点边线向内逐次耕到中心，从中心向外逐次绞耕到两侧边线，如此反复两遍，每次拌和重叠翻拌三分之一，翻拌时设专人跟随拌和机随时检查拌和深度，配合操作员调整拌和深度。
5、在灰土整形约50M时即可开始碾压，用8T碾稳压必须重轮在前，自路边向路中央匀速碾压。
6、碾压时用12T以上压路机，自路边开始向路中心碾压4~6遍，压实度即可达到或接近要求，否则尽快补充，灰土整理后应及时碾压，当天碾压成型。
路基填筑施工工艺流程
路基填筑施工工艺流程一、前期准备工作1.1 现场勘测在进行路基填筑施工前，需要进行现场勘测，确定路基填筑的位置、高程和坡度等参数。
同时需要进行土壤勘测和测试，以确定土壤的承载能力和压缩性等指标。
1.2 设计方案制定根据现场勘测结果和设计要求，制定路基填筑的设计方案。
包括填筑层数、填筑高度、填筑坡度等参数。
1.3 材料准备准备好所需的材料，包括石子、碎石、沙子和土壤等。
二、路基填筑施工工艺流程2.1 基础处理在进行路基填筑之前，需要对基础进行处理。
首先清理现场，并将地面表层土壤挖掉。
然后，在底部加入一层石子或碎石，以提高路面的排水性能。
2.2 垫层铺设在清理完现场并加入底部垫层后，开始铺设垫层。
通常情况下，垫层由沙子或碎石构成。
垫层的厚度视具体情况而定，在一般情况下，垫层厚度应该在15cm左右。
2.3 压实垫层完成垫层铺设后，需要对其进行压实。
可以使用振动压路机或者手动振动器进行压实。
压实的目的是为了将垫层与基础紧密结合，并提高其承载能力。
2.4 土壤填筑在完成垫层的铺设和压实后，开始进行土壤填筑。
土壤填筑的过程中需要注意以下几点：（1）土壤填筑应分层进行，每一层填筑高度不宜超过20cm；（2）每一层土壤都需要进行压实，以保证填筑质量；（3）为了提高路面的排水性能，在土壤填筑过程中可以适当加入石子或碎石。
2.5 压实土壤完成土壤填筑后，需要对其进行压实。
同样可以使用振动压路机或手动振动器进行压实。
在进行土壤压实时需要注意以下几点：（1）每一层土壤都需要进行充分的压实，以确保其承载能力；（2）在进行第二次以上的压实时，应该采用较小的振幅和较高的频率，以避免压实过度。
2.6 路面整平完成土壤填筑和压实后，需要对路面进行整平。
可以使用刮平机或者铲子等工具进行整平。
整平的目的是为了使路面表面光滑，并保证路面的坡度符合设计要求。
2.7 水泥稳定层施工（可选）如果需要提高路基承载能力和耐久性，可以在土壤填筑后加入水泥稳定层。
