用直流法判断电力变压器同名端
变压器绕组同名端的判断方法
变压器绕组同名端的判断方法变压器是电力系统中常见的电气设备，用于改变交流电的电压。
变压器的绕组是变压器中最重要的部分之一，它通过电流的感应作用来实现电压的变换。
在变压器绕组中，同名端的判断方法十分重要，本文将详细介绍几种常用的判断方法。
第一种判断方法是通过绕组的电压极性来确定同名端。
在变压器的绕组中，导线通常用颜色标识，其中红色表示高压侧，蓝色表示低压侧。
当变压器绕组中的两个导线颜色一致时，即红色与红色相连或蓝色与蓝色相连时，可以确定它们是同名端。
第二种判断方法是通过绕组的绝缘标识来确定同名端。
在变压器的绕组中，每个导线都有一个绝缘层，绝缘层上通常有标识，如数字或字母。
当变压器绕组中的两个导线上的绝缘标识一致时，可以确定它们是同名端。
第三种判断方法是通过绕组的匝数来确定同名端。
在变压器的绕组中，高压侧和低压侧的匝数是不同的，通过计算绕组的匝数差可以确定同名端。
具体方法是先测量高压侧和低压侧的匝数，然后计算它们的差值。
如果差值为正数，则表示高压侧匝数多，高压侧的同名端与高压侧的导线连接；如果差值为负数，则表示低压侧匝数多，低压侧的同名端与低压侧的导线连接。
第四种判断方法是通过绕组的自感和互感来确定同名端。
变压器的绕组中存在自感和互感，同名端的自感和互感一定是相等的。
通过测量绕组的自感和互感，可以判断同名端。
具体方法是先测量高压侧和低压侧的自感和互感，然后比较它们的大小。
如果高压侧和低压侧的自感和互感相等，则表示它们是同名端。
第五种判断方法是通过绕组的相对位置来确定同名端。
在变压器的绕组中，导线的相对位置是固定的，通过观察导线的排列顺序可以确定同名端。
一般来说，高压侧和低压侧的导线是交叉排列的，即高压侧的导线在低压侧的导线上方或下方。
通过观察导线的相对位置，可以确定同名端。
变压器绕组同名端的判断方法有多种。
可以通过绕组的电压极性、绝缘标识、匝数差、自感和互感、以及相对位置等方式来确定同名端。
在实际应用中，可以根据具体情况选择合适的判断方法。
变压器同极性端
电压：U0＝U1+U2 内阻：r0=r1+r2 容量：W0=W1=W2
电压：U0＝U 内阻：r0=r/2 容量：W0=2W
想象不分极性乱接会怎样
－ + +
－ +
输出电压变0
短路电源，烧毁
所以，极性尤为重要,特别是并联
－
+
－
启发与迁移
电池串联：正极与负极逐个首尾相连接
交流串联：异名极性端逐个首尾相连接 电池并联：正极与正极，负极与负极相连接
绕向同，头头、尾尾同名
•尝试判断A
X
A
X –
+
•
B
a x
2、理解：
a – x +•
绕向反，尾同名
同极性端 相当于 直流正极或负极
二、同名端的应用－绕组串与并
1、回顾干电池的几种连接方式
串
U1
－
+
一般不随便并 联电池
U2
－
负 载 U0
并
U
－ +
－ U +
负 载 U0
+
联系手机，思考 容量与电能区别
Ａ组 一次 线圈 二次线圈
电阻
同名端 电压 串/并 结果
黄－黄
青－青
红－红
黑－黑
四、测量（胶布标记）
Ａ组 一次 线圈 二次线圈
电阻
同名端 电压 串/并 结果
黄－黄
白－白
棕－棕
黑－黑
五、了解其它测量方法
1、观察法 2、交流法
本节总结
• 形成极性的概念，不能想当然 • 知道同名端的定义 • 能准确判断同名端 • 同名端的简单应用（串与并）
如何判断变压器线圈同名端和异名端
如何判断变压器线圈同名端和异名端下面就跟大家分享一下这个小黑点的相关知识。
变压器线圈上的标注的这个小黑点，其实是表示是同名端的意思。
所谓同名端和异名端的定义，一定是对两个或者两个以上的线圈而言的，因为这个涉及到的本质问题是线圈的磁耦合，既然是耦合，当然是两者或者是两者以上产生的关系。
对于磁场耦合的介质可以是具体的磁性材料也可以是空气。
一、同名端和异名端的定义同名端，是互感线圈之间的电流或电动势相位判别的依据。
同名端具体指的是：当两个互感线圈通入电流，所产生的磁通方向相同时，两个线圈的电流流入端称为同名端(又称同极性端)，反之为异名端。
如下图的两个线圈，左边线圈的电流是从1端流入，右边线圈的电流是从3端流入，两线圈产生的磁通方向是一致的(相助)，则1端和3端为同名端，2端和4端为同名端，1端和4端为异名端，2端和3端为异名端。
另外，如果在同一铁芯下，线圈的绕向是一致的，则相应端为同名端。
二、如何判断线圈同名端？2.1万用表判断可以用万用表和一个电池进行判别，将次级线圈接上万用表，选择直流电压档。
然后将初级线圈的一端接到电池负极，另一端接触一下电池正极，同时观察万用表测得电压的极性。
如上图中，初级线圈接触电池时，次级产生的感应电压的正极是红表笔所接的端口，所以电池正极所接的端口与万用表红表笔所接的端口是同名端。
2.2磁棒绕线法：为了使得这个问题明了，我们采用磁棒绕线法分析问题，如下图是在一根磁棒上绕制两个线圈，电流i1和i2分别从两个线圈的绕线端流入，利用'右手螺旋定则'两个线圈的磁通在磁棒中如图中'蓝色'和'红色'表示的路径方向，这里我们并没有考虑感应磁场的问题，只是为了说明，何为同名端；（1）同名端：即'源电流或外供电源电流'从不同线圈流入的结果总是起到加强源磁场的作用，正如下图'蓝色箭头'和'红色箭头'磁感线方向是同方向，磁场或磁通密度是得到增强的；从物理结构或下图我们也可以得出，同名端，也就是在同一个磁介质上绕线方向总相同的。
教学中直流法判断首尾端与同名端辨析

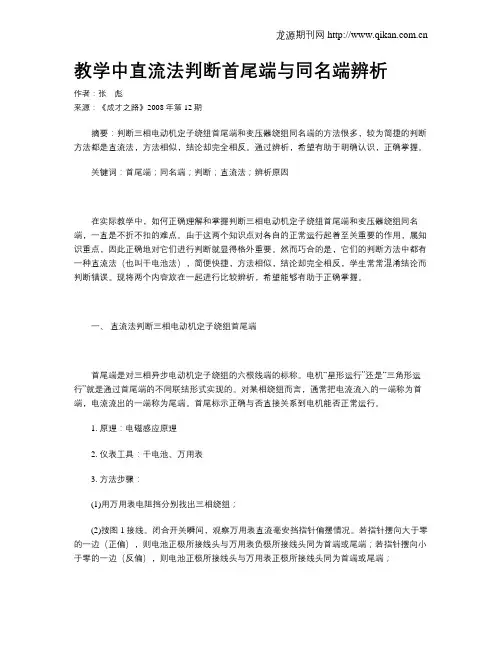

教学中直流法判断首尾端与同名端辨析作者：张彪来源：《成才之路》2008年第12期摘要：判断三相电动机定子绕组首尾端和变压器绕组同名端的方法很多，较为简捷的判断方法都是直流法，方法相似，结论却完全相反。
通过辨析，希望有助于明确认识，正确掌握。
关键词：首尾端；同名端；判断；直流法；辨析原因在实际教学中，如何正确理解和掌握判断三相电动机定子绕组首尾端和变压器绕组同名端，一直是不折不扣的难点。
由于这两个知识点对各自的正常运行起着至关重要的作用，属知识重点，因此正确地对它们进行判断就显得格外重要。
然而巧合的是，它们的判断方法中都有一种直流法（也叫干电池法），简便快捷，方法相似，结论却完全相反，学生常常混淆结论而判断错误。
现将两个内容放在一起进行比较辨析，希望能够有助于正确掌握。
一、直流法判断三相电动机定子绕组首尾端首尾端是对三相异步电动机定子绕组的六根线端的标称。
电机“星形运行”还是“三角形运行”就是通过首尾端的不同联结形式实现的。
对某相绕组而言，通常把电流流入的一端称为首端，电流流出的一端称为尾端。
首尾标示正确与否直接关系到电机能否正常运行。
1. 原理：电磁感应原理2. 仪表工具：干电池、万用表3. 方法步骤：(1)用万用表电阻挡分别找出三相绕组；(2)按图1接线。
闭合开关瞬间，观察万用表直流毫安挡指针偏摆情况。
若指针摆向大于零的一边（正偏），则电池正极所接线头与万用表负极所接线头同为首端或尾端；若指针摆向小于零的一边（反偏），则电池正极所接线头与万用表正极所接线头同为首端或尾端；(3)同理，判断剩余一相绕组的首尾端。
二、直流法判断变压器绕组同名端如图2所示：1，2为变压器原边绕组，3，4为副边绕组。
它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电动势。
在任何时刻两绕组同时具有相同电动势极性的两个端头互为同名端。
图中1，3互为同名端，2，4互为同名端。
1. 原理：电磁感应原理2. 仪表工具：干电池、万用表3. 方法步骤：(1) 用万用表电阻挡分别找出变压器初、次级绕组；(2) 按图3接线。
变压器同名端
变压器同名端变压器同名端相对极性的判别(转)两个绕组方向一致时间，两个绕组的起绕点是同名端，两个绕组方向相反时，其中一个绕组的起饶点和另一个绕组的结束点是同名端同名端是指在同一交变磁通的作用下任一时刻两（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端.变压器的极性辨别就属于同名端问题变压器及三相变压器同名端的含义用“·”来表示原、副绕组感生电动势的相位,原副绕组均带“·”的两对应端,表示该两端感生电动势的相位相同,称为同名端.一端带“·”而另一端不带“·”的两对应端,表示该两端感生电动势相位相反,则称为非同名端,亦称为异名端变压器同名端相对极性的判别变压器同名端相对极性的判别变压器绕组的极性指的是变压器原副边绕组的感应电势之间的相位关系。
如图1—1所示：1、2为原边绕组，3、4为副边，它们的绕向相同，在同一交变磁通的作用下，两绕组中同时产生感应电势，在任何时刻两绕组同时具有相同电势极性的两个断头互为同名端。
1、3互为同名端，2、4互为同名端；1、4互为异名端。
此主题相关图片如下，点击图片看大图：变压器同名端的判断方法较多，分别叙述如下：一、交流电压法。
一单相变压器原副边绕组连线如图1—2，在它的原边加适当的交流电压，分别用电压表测出原副边的电压U1、U2，以及1、3之间的电压U3。
如果U3＝U1+U2,则相连的线头2、4为异名端，1、4为同名端，2、3也是同名端。
如果U3＝U1－U2,则相连的线头2、4为同名端，1、4为异名端，1、3也是同名端。
二、直流法（又叫干电池法）。
干电池一节，万用表一块接成如图1－3所示。
将万用表档位打在直流电压低档位，如5V以下或者直流电流的低档位（如5mA），当接通S的瞬间，表针正向偏转，则万用表的正极、电池的正极所接的为同名端；如果表针反向偏转，则万用表的正极、电池的负极所接的为同名端。
注意断开S时，表针会摆向另一方向；S不可长时接通。
浅谈电工技术中同名端的几种判断方法
个很 实用 的知 识 ， 学 生 们 学 习 同名 端 的 判 断 而
时， 往往 感 到很 难 理解 和掌握 。 本文 将概 括性 地介
绍 同名端 的几种判 断方 法 。
