低噪声放大器的设计

低噪声放大器的设计参数：低噪声放大器的中心频率选为2.4GHz，通带为8MHz通带内增益达到11.5dB，波纹小于0.7dB通带内的噪声系数小于3通带内绝对稳定通带内输入驻波比小于1.5通带内的输出驻波比小于2系统特性阻抗为50欧姆微带线基板的厚度为0.8mm，基板的相对介电常数为4.3 步骤：1.打开工程，命名为dzsamplifier。

2.新建设计，命名为dzsamplifier。

设置框如下：点击OK后，如下图。

模板为BJT_curve_traver，带有这个模板的原理图可以自动完成晶体管工作点扫描工作。

3.在ADS元件库中选取晶体管。

单击原理图工具栏中的，打开元件库，然后单击，在搜索“32011”。

其中sp开头的原件是S参数模型，可以用来作S参数仿真，但这种模型不能用来做直流工作点扫描。

以pb开头的原件是封装原件，可以做直流工作点扫描，此处选择pb开头的。

4.按照下图进行连接5.将参数扫描控制器中的【Start】项修改为Start=0.6.点击进行仿真，仿真结束后，数据显示窗自动弹出。

如下图：7.晶体管S参数扫描。

（1）重新新建一个新的原理图S_Params，进行S参数扫描。

如下图：点击OK后，出现：（2）在ADS元件库中选取晶体管。

单击原理图工具栏中的，打开元件库，然后单击，在搜索“32011”。

此处选择sp 开头的。

（3）以如图的形式连接。

（4）双击S参数仿真空间SP，将仿真控件修改如下。

（5）点击仿真按钮，进行仿真。

数据如下图所示：（6）双击S参数的仿真控件，选中其中的【Calculate Noise】，如图执行后：注意：晶体管参数指标如下：1.晶体管sp_hp_AT32011_5_1995105的频率范围为0.1GHz-5.1GHz，满足技术指标。

2.通带内噪声系数满足技术指标。

3.通带内增益不满足技术指标。

4.通带内输入驻波比不满足技术指标。

5.通带内输出驻波比不满足技术指标。

结论如下：1.频率范围和噪声系数满足技术指标，可以选取该晶体管。

《低噪声放大器设计》课件

线性化和稳定化技巧
采用线性化和稳定化技术，提高放大器的线性度和稳定性。
低噪声放大器设计的案例分析
我们将分享几个具体的低噪声放大器设计案例，包括设计过程、技术方案和实际效果分析，帮助您更好地理解和应用低噪声放大器设计。
结语
低噪声放大器设计是通信系统中重要的一环，通过深入研究和应用设计原理和技巧，我们可以提高系统的性能和可靠性。感谢您的聆听！
《低噪声放大器设计》 PPT课件
噪声放大器设计是通信系统中关键的组成部分，为了提高系统的性能和可靠性，我们需要深入了解低噪声放大器的设计原理和应用。本课件将介绍低噪声放大器的基本概念、设计技巧和应用案例。
什么是低噪声放大ห้องสมุดไป่ตู้？
低噪声放大器是一种具有较高信号放大增益且噪声水平较低的放大器。它主要用于在信号链的前端进行信号放大，从而提升整个系统的信噪比和灵敏度。
低噪声放大器具有宽频带特性，适用于不同频段的信号处理。
低噪声放大器的常见应用
无线通信
低噪声放大器在接收机和发射机中广泛应用，提高通信质量和覆盖范围。
医疗设备
低噪声放大器在医学检测和成像设备中起到关键作用，提高信号质量和可靠性。
传感器系统
低噪声放大器用于信号采集和处理，提高传感器系统的灵敏度和精度。
卫星通信
低噪声放大器用于卫星通信系统，提供可靠的信号接收和转发功能。
如何设计低噪声放大器？
1
放大器电路的优化设计
2
利用合适的电路结构和元件参数，
优化放大器的性能和噪声系数。
3
调试和测试技巧
4
合理调试和测试放大器的工作状态，确保其性能和可靠性。
前端设计
选择合适的前端元件和电路拓扑，降低系统的噪声输入。

低噪声放大器设计

低噪声放大器设计随着电子技术的不断发展，低噪声放大器（Low Noise Amplifier，简称LNA）在无线通信和微波领域的重要性不断提升。

低噪声放大器的主要作用是在前置放大器中放大微弱信号，同时将噪声压制到最小，以保证整个系统的性能。

低噪声放大器的噪声系数是衡量其性能的重要指标，通常用dB比值或者分贝数来表示，简称Nf。

低噪声放大器的设计要确保Nf足够低，才能在微弱信号中产生足够的增益且不引入过多的噪声。

因此，低噪声放大器的设计非常重要。

一、低噪声放大器设计的挑战在设计低噪声放大器时，需要面临几个挑战。

第一，如何处理噪声。

在放大器中，噪声来自于电阻、晶体管的温度、元器件的起伏等因素，噪声在传输信号时会被放大。

因此，设计低噪声放大器需要充分考虑噪声的来源，并采取合适的抑制措施，以保证系统的高效运作。

第二，如何改善热噪声。

热噪声是低噪声放大器中一个常见的问题，是由器件本身热引起的噪声。

为了减小热噪声，需要减小器件的温度，采用低噪声晶体管等高品质元器件来代替常规器件，并减小元器件之间的串扰。

第三，如何平衡增益和噪声。

低噪声放大器需要在增益和噪声之间进行权衡，在增益和噪声之间找到平衡点。

增加放大器的增益会对噪声产生影响，因此需要采用低失真、高效率的放大器设计来保证放大器的性能。

二、低噪声放大器的设计要点低噪声放大器的设计要点主要包括器件选择、电路结构、滤波器和匹配等。

器件选择是设计低噪声放大器时非常关键的一个方面，选择适当的低噪声、低电荷、高频率的晶体管材料，能提高系统的性能，也能减小噪声系数。

电路结构是设计低噪声放大器时的另外一个重要方面。

直接耦合放大器和共源放大器是常见的电路结构，其中直接耦合放大器简单、稳定，但增益和噪声系数会受到限制。

而共源放大器的增益和噪声系数的选择范围更大，但也更过程更为复杂。

此外，混频器的阻抗匹配和反馈网络设计也是设计低噪声放大器的重要方面。

滤波器也是设计低噪声放大器时需要重点考虑的方面之一。

MHz低噪声射频功率放大器的设计方案毕业设计方案开题报

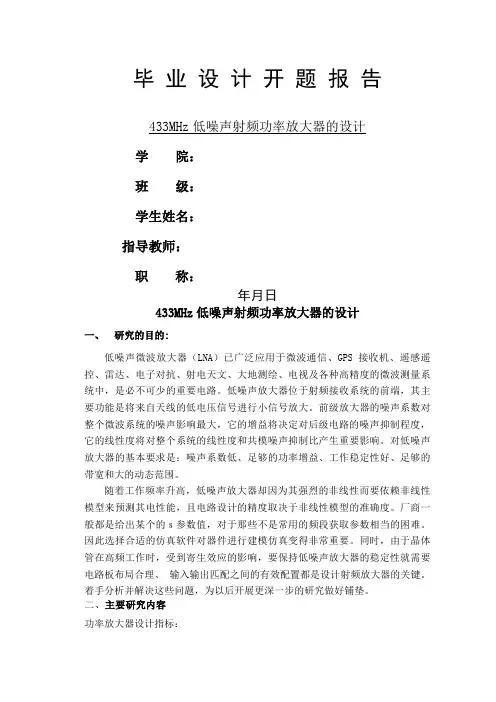

毕业设计开题报告433MHz低噪声射频功率放大器的设计学院：班级：学生姓名：指导教师：职称：年月日433MHz低噪声射频功率放大器的设计一、研究的目的:低噪声微波放大器（LNA）已广泛应用于微波通信、GPS 接收机、遥感遥控、雷达、电子对抗、射电天文、大地测绘、电视及各种高精度的微波测量系统中，是必不可少的重要电路。

低噪声放大器位于射频接收系统的前端，其主要功能是将来自天线的低电压信号进行小信号放大。

前级放大器的噪声系数对整个微波系统的噪声影响最大，它的增益将决定对后级电路的噪声抑制程度，它的线性度将对整个系统的线性度和共模噪声抑制比产生重要影响。

对低噪声放大器的基本要求是：噪声系数低、足够的功率增益、工作稳定性好、足够的带宽和大的动态范围。

随着工作频率升高，低噪声放大器却因为其强烈的非线性而要依赖非线性模型来预测其电性能，且电路设计的精度取决于非线性模型的准确度。

厂商一般都是给出某个的ｓ参数值，对于那些不是常用的频段获取参数相当的困难。

因此选择合适的仿真软件对器件进行建模仿真变得非常重要。

同时，由于晶体管在高频工作时，受到寄生效应的影响，要保持低噪声放大器的稳定性就需要电路板布局合理、输入输出匹配之间的有效配置都是设计射频放大器的关键。

着手分析并解决这些问题，为以后开展更深一步的研究做好铺垫。

二、主要研究内容功率放大器设计指标：工作频率：433MHz接选用晶体管：AT41511；工作频率：433MH ±50MHz ；带宽：100MHz ；偏置电压：5 V ；增益：20dB ；噪声系数<1.输入输出驻波比<2输出功率：1W.低噪声放大器的主要技术指标是噪声系数和增益，这些是研究射频低噪声放大器的关键。

本文对此进行了一些研究，主要包括下面几个方面：1.射频电路的噪声系数二端口的噪声系数定义为二端口输入端的信噪比与输出端的信噪比：用符号/S N P P (或 S/N)表示。

放大器噪声系数是指放大器输入端信号噪声功率比/SI NI P P 与输出端信号噪声功率比/SO NO P P 的比值，以分贝数表示噪声系数： NF=101g(F)。

低噪声放大器毕业设计_西安电子科技大学

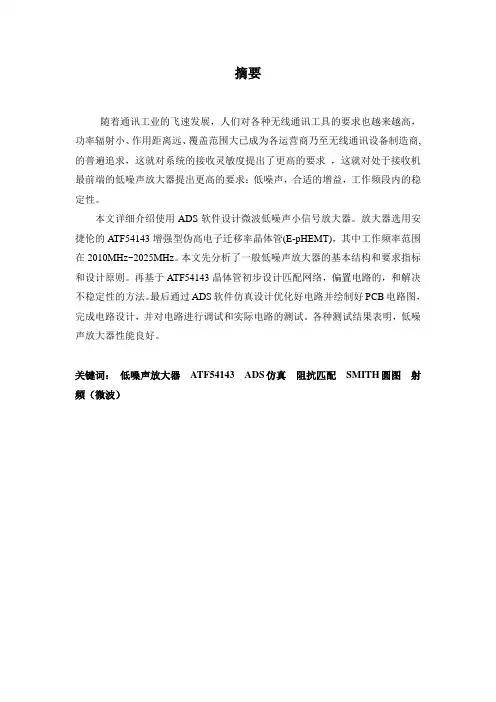

摘要随着通讯工业的飞速发展，人们对各种无线通讯工具的要求也越来越高，功率辐射小、作用距离远、覆盖范围大已成为各运营商乃至无线通讯设备制造商,的普遍追求，这就对系统的接收灵敏度提出了更高的要求，这就对处于接收机最前端的低噪声放大器提出更高的要求：低噪声，合适的增益，工作频段内的稳定性。

本文详细介绍使用ADS软件设计微波低噪声小信号放大器。

放大器选用安捷伦的ATF54143增强型伪高电子迁移率晶体管(E-pHEMT)，其中工作频率范围在2010MHz~2025MHz。

本文先分析了一般低噪声放大器的基本结构和要求指标和设计原则。

再基于ATF54143晶体管初步设计匹配网络，偏置电路的，和解决不稳定性的方法。

最后通过ADS软件仿真设计优化好电路并绘制好PCB电路图，完成电路设计，并对电路进行调试和实际电路的测试。

各种测试结果表明，低噪声放大器性能良好。

关键词：低噪声放大器ATF54143ADS仿真阻抗匹配SMITH圆图射频（微波）AbstractWith the rapid development of communications industries, there is a variety of wireless communication tools have become more sophisticated requirements, small power radiation, the role of distance, large-scale coveragehas become the largest operator of wireless communications equipment as well as manufacturers, the general pursuit of this sensitivity of the system to receive a higher demand, which on most front-end receiver in the low-noise amplifier to higher requirements: low-noise, the appropriate gain, the stability of working frequency band.This paper describes the use of ADS software design of microwave low-noise small-signal amplifier. Selection of Agilent Technologies’s ATF-54143 amplifier transistor (E-pHEMT), Work in which frequency range 2010MHz ~ 2025MHz. This article first analyzes the general low-noise amplifier of the basic structure and requirements of indicators and design principles. Re-ATF54143 transistors based on the preliminary design of matching networks, bias circuits, and methods to resolve the instability. Finally, ADS software simulation through good circuit design optimization and a good PCB circuit diagram drawn to complete the circuit design and circuit debug and test the actual circuit. Various test results show that low-noise amplifier performance.Key words:low-noise amplifier ATF54143 ADS simulation SMITH Chart impedance matching RF (microwave)第一章绪论 (5)1.1 低噪声放大器 (5)1.1.1 概念 (5)1.1.2 主要功能 (5)1.1.3 主要应用领域 (6)1.2 低噪声放大器的研究现状 (6)1.3 本文的主要研究成果和内容安排 (7)第二章低噪声放大器的分析与研究 (9)2.1 低噪声放大器的基本结构 (9)2.2 低噪声放大器的基本指标 (9)2.2.1 噪声系数 (10)2.2.2 增益 (10)2.2.3 输入输出驻波比 (11)2.2.3 反射系数 (11)2.2.4 放大器的动态范围（IIP3） (11)2.3 低噪声放大器设计设计的基本原则 (12)2.3.1 低噪声放大管的选择原则 (12)2.3.2 输入输出匹配电路的设计原则 (12)第三章低噪声放大器的设计 (15)3.1 放大器设计的主要流程 (15)3.2 低噪声放大管的选择 (15)3.3 稳定性计算 (17)3.4 输入输出匹配电路电路设计 (18)3.5 偏置电路 (19)3.6 电路中需要注意的一些问题 (19)第四章ADS软件仿真设计及电路的最终实现 (21)4.1 ADS软件介绍 (21)4.2 ADS仿真设计 (23)4.2.1 S参数仿真 (23)4.2.2 SP模型仿真 (26)4.2.3 封装模型仿真 (39)4.3 ADS仿真设计结果分析 (46)第五章PCB板设计和最终电路的测试 (47)5.1 PCB板电路图 (47)5.1.1 Protel的介绍 (47)5.1.2 用Protel绘制PCB图 (47)5.2 电路焊接和测试结果 (49)第六章总结与展望 (52)6.1 本文总结 (52)6.2 不足与进一步的工作 (52)第七章结束语 (54)参考文献 (55)致谢 (56)附录A (57)第一章绪论1.1 低噪声放大器在无线通信系统中，为了提高接受信号的灵敏度，一般在接收机前端放置低噪声放大器用来提高增益并降低系统的噪声系数。

低噪声放大器的设计与实现

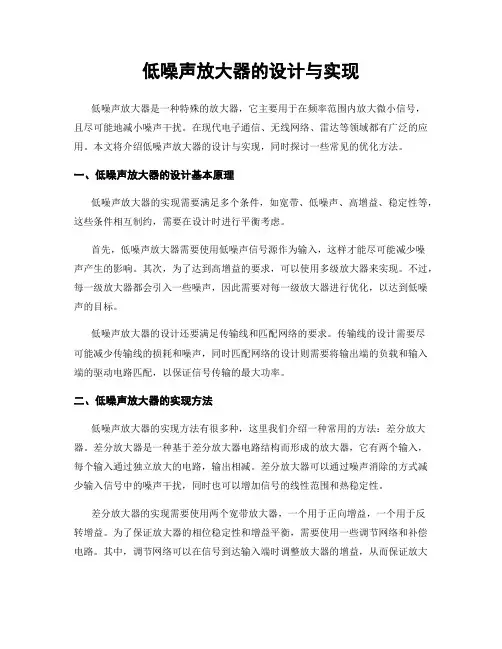

低噪声放大器的设计与实现低噪声放大器是一种特殊的放大器，它主要用于在频率范围内放大微小信号，且尽可能地减小噪声干扰。

在现代电子通信、无线网络、雷达等领域都有广泛的应用。

本文将介绍低噪声放大器的设计与实现，同时探讨一些常见的优化方法。

一、低噪声放大器的设计基本原理低噪声放大器的实现需要满足多个条件，如宽带、低噪声、高增益、稳定性等，这些条件相互制约，需要在设计时进行平衡考虑。

首先，低噪声放大器需要使用低噪声信号源作为输入，这样才能尽可能减少噪声产生的影响。

其次，为了达到高增益的要求，可以使用多级放大器来实现。

不过，每一级放大器都会引入一些噪声，因此需要对每一级放大器进行优化，以达到低噪声的目标。

低噪声放大器的设计还要满足传输线和匹配网络的要求。

传输线的设计需要尽可能减少传输线的损耗和噪声，同时匹配网络的设计则需要将输出端的负载和输入端的驱动电路匹配，以保证信号传输的最大功率。

二、低噪声放大器的实现方法低噪声放大器的实现方法有很多种，这里我们介绍一种常用的方法：差分放大器。

差分放大器是一种基于差分放大器电路结构而形成的放大器，它有两个输入，每个输入通过独立放大的电路，输出相减。

差分放大器可以通过噪声消除的方式减少输入信号中的噪声干扰，同时也可以增加信号的线性范围和热稳定性。

差分放大器的实现需要使用两个宽带放大器，一个用于正向增益，一个用于反转增益。

为了保证放大器的相位稳定性和增益平衡，需要使用一些调节网络和补偿电路。

其中，调节网络可以在信号到达输入端时调整放大器的增益，从而保证放大器的线性度。

而补偿电路则可以减少放大器中信号反馈的影响，提高放大器的稳定性。

三、低噪声放大器的优化方法在低噪声放大器的设计中，需要综合考虑多种因素，如噪声、增益、速度、频率响应等。

针对这些因素，有几种常用的优化方法可以帮助提高低噪声放大器的性能。

1. 选择适当的放大器器件放大器的选型是影响低噪声放大器性能的重要因素。

选择合适的放大器器件可以大大提高低噪声放大器的增益和灵敏度。

关于低噪声放大器的设计详细剖析

关于低噪声放大器的设计详细剖析在整个接收系统中，低噪声放大器总是处于前端的位置。

整个接收系统的噪声取决于低噪声放大器的噪声。

与普通放大器相比，低噪声放大器一方面可以减小系统的杂波干扰，提高系统的灵敏度；另一方面放大系统的信号，保证系统工作的正常运行。

总之，低噪声放大器的性能不仅制约了整个接收系统的性能，而且，对于整个接收系统技术水平的提高，也起了决定性的作用。

1 低噪声放大器的设计指标低噪声放大器的主要性能指标包括：稳定性、功率增益、噪声系数、增益平坦度等，在这些指标之中噪声系数和放大增益对系统性能的影响较大。

因此对低噪声放大器的设计主要从稳定性、功率增益、噪声系数、输入输出电压驻波比等方面进行考虑。

1．1 稳定性放大器电路必须满足的首要条件之一是其在工作频段内的稳定性。

因为假如在设计和制造放大器时不谨慎从事，在微波频率上一些不可避免的寄生因素往往足以引起振荡。

所以为了保证电路的稳定性，主要采取以下措施：1）可以在源极引入负反馈，使电路处于稳定状态；2）采用铁氧体隔离器能稳定电路；3）在漏极串联电阻或∏型阻性衰减器，通常接在低噪声放大器末级或末前级输出口。

而目前提高电路稳定性常用的是引入负反馈。

1．2 功率增益以及增益平坦度放大电路的增益是放大电路最重要性能指标，也是设计放大电路的一个基本参数。

因此在放大器的设计中增益指标的完成很是重要，功率增益主要有3种描述方式：可用功率增益GA，工作功率增益GP，转换功率增益GT。

增益平坦度对于低噪声放大电路来说，就是全频带范围内增益变化要平缓，不允许增益变化陡变。

1．3 噪声系数噪声系数是LNA的另一重要指标，如果接收系统噪声系数过大，信号会被噪声埋没，致。

低噪声放大器设计

低噪声放大器设计1. 引言本文档旨在讨论低噪声放大器的设计。

低噪声放大器在电子电路中起着重要的作用，可以提供高增益而又尽可能降低输入信号的噪声。

因此，低噪声放大器在无线通信、雷达系统和敏感测量等领域中得到广泛应用。

2. 设计原则低噪声放大器的设计应遵循以下原则：2.1 最小化噪声系数噪声系数是衡量放大器噪声性能的重要指标。

因此，在设计过程中应采取措施最小化噪声系数，例如使用低噪声元件、优化电路布局以降低噪声等。

2.2 选择合适的放大器拓扑结构不同的放大器拓扑结构具有不同的性能特点。

根据具体应用需求，选择合适的拓扑结构可以提高低噪声放大器的性能。

2.3 优化功率匹配功率匹配是低噪声放大器设计中的一个重要考虑因素。

通过优化功率匹配，可以提高放大器的效率和性能。

3. 设计步骤以下是一个简单的低噪声放大器设计的步骤：3.1 确定应用需求和规格首先，确定放大器的应用需求和规格。

这包括增益要求、频率范围、输入输出阻抗等。

3.2 选择合适的放大器拓扑结构根据应用需求，选择合适的放大器拓扑结构，例如共源放大器、共栅放大器等。

3.3 选取适当的元件选择适当的元件来实现放大器的设计。

对于低噪声放大器，应选择具有低噪声特性的元件，如低噪声晶体管等。

3.4 进行电路模拟和优化使用电路模拟工具进行低噪声放大器的电路设计和仿真。

通过不断优化电路参数，以满足设计需求和要求。

3.5 PCB设计和布局进行PCB设计和布局，优化电路的布局和连接，减少噪声干扰和信号损耗。

3.6 制造和测试根据设计要求，制造和测试低噪声放大器。

进行性能测试和验证。

4. 结论低噪声放大器设计是一个复杂而重要的工作，它需要综合考虑多个因素和技术。

本文档介绍了低噪声放大器设计的一般原则和步骤，希望能为读者提供一些参考和指导。

低噪声放大器的设计及优化

低噪声放大器的设计及优化低噪声放大器是一种重要的电路，其中最主要的特性是在增益很高的条件下，使噪声保持在很低的水平，这使它在许多电子设备中得到广泛应用，如电话、放射通讯等。

由于低噪声放大器具有良好的抗干扰能力和优秀的信号放大特性，在现代电子学中具有举足轻重的地位。

本文将从低噪声放大器的基本原理入手，介绍低噪声放大器的设计和优化方法，希望能够为读者提供一些参考和帮助。

低噪声放大器的基本原理低噪声放大器是一种运放电路，由多个晶体管、电阻器和电容器组成。

其主要作用是将微弱的信号放大到可控的幅度，并且在放大过程中对信号噪声进行有效的抑制，从而使得放大后的信号保持高质量的信号-噪声比。

低噪声放大器的噪声来源主要有三个，即器件本身的噪声、热噪声和环境噪声。

因此为了降低噪声，需要从这三个方面入手进行优化。

低噪声放大器的设计方法低噪声放大器的设计目标是在放大信号的同时，最大程度地消除噪声干扰，使得信噪比尽可能地高。

其设计方法包括了以下几个方面。

1. 确定器件的噪声参数器件的噪声参数是决定低噪声放大器噪声水平的关键参数。

在器件选型阶段，需要仔细研究器件的散热特性、噪声系数、增益等参数，以选取最优的器件，同时在电路设计中要注意控制和平衡各种参数，从而最大程度地减少噪声。

2. 优化放大器电路结构电路结构的合理设计和选择可以有效地降低低噪声放大器的噪声。

在实际设计中，需要结合各种器件的噪声参数和放大器电路的性能要求，优化电路结构以达到最佳的信噪比。

3. 提高放大器的带宽提高带宽可以通过增加电路的半导体晶片数目、增加电容和减小电感等方式来实现。

高带宽低噪声放大器的优点在于可以提高电路的响应速度，从而保证电路的准确性和灵敏度，同时也可以降低电路的噪声水平，提高信噪比。

4. 优化放大器的稳定性和线性度稳定性和线性度是低噪声放大器的两个重要性能参数。

稳定性决定了放大器在长时间稳定工作中的表现，不稳定的放大器会导致输出波形失真、振荡和其他问题。

低噪声放大电路总体设计方案

低噪声放大电路总体设计方案
1 引言
近年来，随着冲击波存储测试技术的不断发展，无线传输技术广泛应用于冲击波存储测试领域。

针对冲击波测试对无线传输系统通信距离的要求，研究了功率放大电路，设计出低噪声放大电路，从而提高无线传输系统的接收灵敏度，满足冲击波测试对无线传输距离的要求。

2 低噪声放大电路总体设计方案
图1为无线传输系统原理框图。

接收端的功率放大电路模块由于信道具有衰减特性，经远距离传输到达接收端的射频信号电平多是μV数量级，因此需放大微弱的射频信号。

同时，信道中还存许多干扰信号，即噪声，所以该系统设计应采用低噪声的射频功率放大电路。

2．1 低噪声功率放大电路
低噪声功率放大电路的核心器件是低噪声功率放大器，由于目前市场上的低噪声功率放大器性价比高，因此该低噪声功率放大电路无需设计低噪声功率放大器，而在于其外围电路及阻抗匹配。

根据设计要求，所选的低噪声功率放大器应满足：工作频段应覆盖无线收发器的工作频率433 MHz；工作电压为3～3.3 V；高增益；低损耗；小噪声系数。

以下为射频功率放大器的主要技术参数。

(1)工作频率范围(F)低噪声功率放大器满足各项指标的工作频率范围。

要保证各项指标以及放大器的实际工作频率应尽可能在所指定的工作频率范围内。

(2)功率增益(G)是指在输入输出端口相匹配下，输出功率和输入功率的比值。

设计过程中要求功率增益越大越好。

(3)噪声系数(NF) 噪声系数常作为接收端的小信号低噪声放大器的主要技术指标，该电路设计要求噪声系数越小越好。

(4)1分贝压缩点输出功率(P1dB)在放大器线性动态范围内，其输出功率随输入功率线性增。

高效低噪声射频放大器设计

高效低噪声射频放大器设计在无线通信系统中，射频放大器是一种关键组件，用于将无线信号的功率增大以便能够传输到远距离。

在射频放大器设计中，高效低噪声是两个关键目标。

高效意味着放大器能够以最小的能量消耗来传递信号，而低噪音意味着放大器能够在信号传输过程中最小化噪音的引入。

以下是一些有效的射频放大器设计策略，可以实现高效低噪声的性能：1.选择合适的放大器类型：在射频放大器设计中，常见的放大器类型包括晶体管（BJT或MOSFET）、电子管和互补金属-氧化物-半导体（CMOS）等。

对于高效低噪声的设计，MOSFET和CMOS放大器通常是优选的选择，因为它们具有较低的功耗和噪音系数。

2.设计合适的电源电压和电流：合理选择放大器电源电压和电流，可以最大限度地提高放大器的效率。

此外，通过优化放大器的尺寸和比例，可以实现更低的功耗和更高的效率。

3.使用匹配网络：通过使用匹配网络，可以提高放大器的输入和输出阻抗与外部电路的匹配性。

这可以减少信号反射和功耗损失，并提高放大器的性能。

4.优化放大器的功放级：在射频放大器中，功放级是最耗能的部分。

通过优化功放级的设计，如选择合适的电源电压和电流以及功放级的拓扑结构，可以实现更高的功率效率。

5.使用负反馈：负反馈是一种用于降低放大器噪声和失真的技术。

通过将一部分输出信号反馈到输入端，可以降低噪声系数，并改善放大器的线性性能。

6.降低器件的噪音系数：在射频放大器设计中，噪音系数是一个很重要的指标。

通过选择具有较低噪音系数的器件，并进行适当的板级布局和射频屏蔽设计，可以降低放大器的噪声水平。

7.优化射频布局和射频屏蔽设计：在射频放大器设计中，电路板的射频布局和射频屏蔽设计可以有效地减少射频噪声和功率损耗的影响。

通过合理布置射频电路和添加屏蔽结构，可以减少信号的相互干扰和漏射。

8.基于计算机辅助设计（CAD）和仿真工具：使用CAD和仿真工具，可以对射频放大器进行精确的建模和仿真，以评估不同设计参数对放大器性能的影响。

ADS设计低噪声放大器的详细步骤

ADS设计低噪声放大器的详细步骤设计低噪声放大器的详细步骤:第1步：明确设计要求在设计低噪声放大器之前，首先需要明确设计要求。

这包括频率范围、放大增益、输入和输出阻抗、噪声系数等。

明确设计要求有助于确定设计流程和选择适当的元器件。

第2步：选择适当的放大器拓扑选择正确的放大器拓扑对于设计低噪声放大器至关重要。

常见的低噪声放大器拓扑包括共源极、共栅极和共漏极三种。

根据设计要求选择合适的放大器拓扑。

第3步：计算输入匹配电路在低噪声放大器中，输入匹配电路起到匹配输入信号源和放大器的作用。

输入匹配电路通常由电容、电感和微带线构成。

通过计算输入匹配电路可以保证输入信号最大的功率传输。

第4步：计算输出匹配电路类似于输入匹配电路，输出匹配电路也起到匹配放大器和负载的作用。

输出匹配电路也通常由电容、电感和微带线构成。

通过计算输出匹配电路可以使放大器输出功率最大化。

第5步：确定元器件参数在设计低噪声放大器时，需要确定各个元器件的参数。

这包括电容、电感、微带线的尺寸、负载电阻等。

选择合适的元器件参数可以满足设计要求，并使放大器具有较低的噪声。

第6步：模拟电路设计在模拟电路设计中，可以使用一些常见的电路设计软件，如ADS、CST等。

通过电路设计软件可以模拟和优化低噪声放大器的性能。

优化过程中需要注意输入和输出匹配、放大增益和噪声系数等指标。

第7步：布局设计和电磁兼容性完成模拟电路设计后，需要进行PCB布局设计。

布局设计需要考虑到电磁兼容性和噪声干扰等问题。

合理的布局设计可以降低噪声的干扰，提高放大器的性能。

第8步：制作和调试完成布局设计后，进行PCB板的制作和元器件的焊接。

完成后对放大器进行调试和测试。

调试可以通过信号源输入和示波器测量输出信号来进行。

第9步：优化和改进在进行测试后，可能发现放大器的性能还有待改进。

根据测试结果可以进行优化和改进。

可能需要对元器件进行更换或调整电路参数等。

第10步：测试验证最后对设计的低噪声放大器进行测试验证。

光电设备中的低噪声功放设计与优化

光电设备中的低噪声功放设计与优化光电设备作为现代化技术的代表之一，在众多应用场景中起着至关重要的作用。

而低噪声功放作为光电设备中的重要组成部分，对相关应用的精度、稳定性和性能具有至关重要的影响。

因此，在光电设备的设计和优化上，低噪声功放的正确选择和设计变得异常重要。

本文将着重就光电设备中低噪声功放的设计和优化进行探讨，以期为相关从业人员提供一定的参考。

一、低噪声功放简介低噪声功放（Low Noise Amplifier，LNA）是一种将输入信号放大的放大器，可用于信号接收和处理等领域。

与一般功率放大器相比，低噪声功放更注重噪声指标。

对于接收弱信号、高杂波干扰的信号来说，低噪声功放能够提供更高的信噪比和灵敏度。

因此，它广泛应用于系统中，例如无线电通信、雷达、卫星和地球观测等领域。

二、光电设备中低噪声功放的设计在光电设备中，低噪声功放通常作为前置放大器用于接收微弱的光信号。

在设计低噪声功放时，需要考虑以下几个方面的问题：1、器件的选择在器件选择上，需要选择性能良好，精度高，噪声较小的器件。

一般情况下，使用场景不同，器件的选择也会不同。

例如，在高速通信中，使用GaAs或InP器件可获得更好的性能；而在光纤通信中则通常使用SiGe器件。

此外，在器件的选择上还需考虑到相关参数，如器件稳定性、工作电压、输入输出阻抗等。

2、优化电路结构在设计低噪声功放的电路结构时，需要考虑到对噪声的干扰，并采取相关措施进行优化。

传统的低噪声功放主要采用共源共基电路结构。

但由于该电路存在阻抗不匹配、器件反馈等问题，容易产生高噪声、偏高的失真等问题。

因此，在电路结构设计中可以采用LNA加状态反馈电路结合技术，进一步降低噪声，提高整体性能。

3、降低噪声在低噪声功放设计中，降噪是至关重要的一个环节。

通过选择合适的器件和优化电路结构，可以降低噪声指标。

另外，为了降低噪声，还可以采用降压低降噪电路，利用LDO技术实现对电路稳定性的提高和噪声的降低。

低噪声放大器设计与实现

低噪声放大器设计与实现低噪声放大器的设计与实现在现代电子技术领域中，低噪声放大器是一项十分重要的技术，它广泛应用于射频通信、声学传感、医学诊断等领域。

然而，在实际设计中，由于各种噪声和干扰的影响，低噪声放大器的设计变得越来越具有挑战性。

本文旨在探讨低噪声放大器的设计与实现。

1. 噪声的来源和特征分析在放大器中，噪声主要由以下几个方面引起:(1) 热噪声：来自放大器中的电阻，其功率与阻值成正比，与温度成正比，其频率范围广泛，是影响低噪声放大器性能的主要因素之一。

(2) 磁场噪声：由于环境中存在着各种电器设备，它们所造成的磁场干扰也会对低噪声放大器的性能造成影响。

(3) 动态噪声：放大器工作的非线性特性，会使得输入信号的非线性失真增加，从而带来动态噪声。

(4) 人工噪声：来自电路环境中的人工干扰，如灯光、电视、电脑等等，也是影响低噪声放大器性能的因素之一。

2. 低噪声放大器设计的基本方法为了降低噪声，提高放大器的性能，低噪声放大器的设计方法可以从以下几个方面入手:(1) 滤波和去除干扰：利用滤波电路，去除磁场干扰和频率干扰，减少动态噪声和人工噪声。

(2) 降低输入阻抗：通过降低输入阻抗，使输入信号产生的噪声尽可能小。

(3) 降噪电路：采用降噪电路，如降噪电容、降噪电阻等，减少放大器内的噪声源。

(4) 选择合适的器件：选择低噪声、低损耗、高放大倍数的器件，如低噪声场效应晶体管、低噪声运算放大器等。

通过多种方法的综合应用，可以实现低噪声、高增益、高线性度的放大器。

3. 低噪声放大器的实现(1) 电路连接在低噪声放大器的实现中，合理的电路布局和连接是至关重要的。

在布局时，应尽量减少电缆的长度，减少线路杂散电容和电感的影响。

在电路连接中，应注意信号和地线的分离，减少地线回流的干扰。

(2) 调试和优化在放大器的调试和优化过程中，应根据实际情况对电路进行一些必要的调整。

如调整电路中的放大倍数，降低电阻值等，以达到最佳的放大效果。

高效低噪音放大器的设计方法探究

高效低噪音放大器的设计方法探究绪论现今社会中，许多电子设备都涉及到信号放大问题。

在某些领域，比如音频、通信和电视等领域中，放大器的性能尤为需要我们去关注。

高效低噪音的放大器被广泛应用在诸多场合中，因此，如何设计能够满足高效低噪声的放大器成了学者们研究的焦点。

针对这个问题，本文将探究高效低噪音放大器的设计方法。

一、放大器简介放大器是一种电路，将信号放大，增强信号强度，是当前电子电路中最基本的元件之一。

放大器最重要的两个性能指标是增益和噪声系数。

在功率不变的情况下，输出信号与输入信号之比即为增益。

增益的单位是分贝(dB)。

噪声系数是一种测量噪声水平的比率。

噪声系数越低，放大器就能够提供更好的信号质量。

二、设计方法高效低噪音放大器的设计方法主要有以下三种。

1、反馈电路设计放大器反馈常用于增加放大器的稳定性和线性度，并且可以减少放大器输入端使用的信号水平。

反馈拓扑常用于提高放大器增益并减少放大器噪声系数。

按照反馈的方式不同，反馈电路可分为正向反馈和负向反馈两种。

正反馈一般用于振荡器电路，而负反馈常用于放大器电路中。

负反馈还可以分为电压反馈和电流反馈，这两种方式相应的被用于不同种类的电路。

2、低噪声设计放大器的噪声主要源于两种不同的方式：内部噪声和外部噪声。

内部噪声有效地决定了放大器的噪声指标，外部噪声则是环境噪声，可通过信号源与放大器的距离或抗干扰电路来解决。

而内部噪声是指在放大器本身中产生的噪声，影响放大器性能的重要因素。

要设计低噪声放大器，就需要尽量减少内部噪声源。

一种有效的方法是使用高电导的材料，如铜或银等，在高频率下使用磁绕组，以减少运放内部噪声的影响。

3、高效率设计放大器效率指输出功率与输入功率之比，一般用于功率放大器电路中。

提高放大器效率可以在功率不变的情况下增加输出功率。

设计高效低噪声放大器，一个有效的方法是使电路中的元器件工作在其最佳条件下，减少整体电路功耗，尽量提高电路的效率。

采用适当的负载，电路的效率也是相当重要的。

GPS低噪声放大器的设计要点

低噪声放大器的设计姓名：#### 学号：################ 班级：1########一、设计要求1. 中心频率为1.45GHz ，带宽为50MHz ，即放大器工作在1.40GHz-1.50GHz频率段；2. 放大器的噪声系数NF<0.8dB ， S11<-10dB ，S22<-15dB ，增益Gain>15dB 。

二、低噪声放大器的主要技术指标低噪声放大器的性能主要包括噪声系数、合理的增益和稳定性等。

1. 噪声系数NF放大器的噪声系数（用分贝表示）定义如下：()10lg in inout out S NNF dB S N ⎛⎫= ⎪⎝⎭式中NF 为射频/微波器件的噪声系数；in S ，in N 分别为输入端的信号功率和噪声功率；out S ，out N 分别为输出端的信号功率和噪声功率。

噪声系数的物理含义是，信号通过放大器后，由于放大器产生噪声，使得信噪比变坏，信噪比下降的倍数就是噪声系数。

2. 放大器的增益Gain在微波设计中，增益通常被定义为传输给负载的平均功率与信号源的最大资用功率之比：SLP P Gain =增益的值通常是在固定的频率点上测到的，低噪声放大器都是按照噪声最佳匹配进行设计的。

噪声最佳匹配点并非最大增益点，因此增益Gain 要下降。

噪声最佳匹配情况下的增益称为相关增益。

通常，相关增益比最大增益大概低2～4dB.3.稳定性一个微波管的射频绝对稳定条件是221112212212211,1,1K S S S S S S ><-<-。

只有当3个条件都满足时，才能保证放大器是绝对稳定的。

三、低噪声放大器的设计步骤1.下载并安装晶体管的库文件(1)由于ADS2008自带的元器件库里并没有ATF54143的元器件模型，所以需要从Avago公司的网站上下载ATF54143.zap,并进入ADS主界面,点击【File】——【Unarchive Project】进行安装。

低噪声放大器设计指南

低噪声放大器设计指南1．低噪声放大器在通讯系统中的作用随着通讯工业的飞速发展，人们对各种无线通讯工具的要求也越来越高，功率辐射小、作用距离远、覆盖范围大已成为各运营商乃至无线通讯设备制造商的普遍追求，这就对系统的接收灵敏度提出了更高的要求，我们知道，系统接收灵敏度的计算公式如下：S = -174+ NF+10㏒BW+S/N (1)min 由上式可见，在各种特定（带宽、解调S/N 已定）的无线通讯系统中，能有效提高灵敏度的关键因素就是降低接收机的噪声系数NF，而决定接收机的噪声系数的关键部件就是处于接收机最前端的低噪声放大器。

低噪声放大器的主要作用是放大天线从空中接收到的微弱信号，降低噪声干扰，以供系统解调出所需的信息数据，所以低噪声放大器的设计对整个接收机来说是至关重要的。

2．低噪声放大器的主要技术指标：2．1 噪声系数NF噪声系数的定义为放大器输入信噪比与输出信噪比的比值，即：out out inin N S N S NF //=对单级放大器而言，其噪声系数的计算为：222min |1)||1(||4opt s opt s n R NF NF Γ−Γ−Γ−Γ+=其中 F min 为晶体管最小噪声系数，是由放大器的管子本身决定的， Γopt 、Rn 和Γs分别为获得 F min 时的最佳源反射系数、晶体管等效噪声电阻、以及晶体管输入端的源反射系数。

对多级放大器而言，其噪声系数的计算为：NF=NF +(NF 2-1)/G 1+(NF -1)/G G +…… （4） 1312其中NF n 为第n级放大器的噪声系数，G n 为第n级放大器的增益。

在某些噪声系数要求非常高的系统，由于噪声系数很小，用噪声系数表示很不方便，常常用噪声温度来表示，噪声温度与噪声系数的换算关系为：T e = T 0 ( NF – 1 ) （5）其中T e 为放大器的噪声温度，T 0 =2900 K，NF为放大器的噪声系数。

低噪声放大器的设计方法解读

4.2 晶体管稳定性设计
? 原理图窗口左上角下拉列表选择在左侧工具栏中选择，在原理图中添加两个term后连接电路如下图所示。
4.2 晶体管稳定性设计(续)
? 左侧工具栏中选择和，分别在原理图中放置一个 s参数仿真控件和一个环境变量控制控件。并如右图所示将 OPTIONS 控件中的噪声仿真温度Temp 改为IEEE标准温度 16.85 0C
? 点击Apply，稍后会显示查找结果如右图。其中前缀为ph表示晶体管大信号模型，使用时需要添加一定的偏置电路；前缀为sp的表示晶体管s参数模型，是在特定偏置条件下，一定频段范围内测试得到的晶体管s参数，可以直接使用，但是不能用来进行直流偏置仿真。一般sp模型用于电路的初始设计，这种模型由于是基于测试的结果，因此精度最好
4.3 等噪声系数圆和等增益圆（续）
? 重复以上操作，分别插入增益为MaxGain1-0.5 dB， MaxGain11.0 dB和MaxGain1-1.5 dB三个等增益圆的计算公式。类似的方法再添加两个等噪声系数圆的计算公式。等噪声系数圆的调用函数为ns_circle(Nf,NFmin,Sopt,Rn/50,101)，其中第一个参数为所要求的噪声系数水平，单位为dB，其他参数的意义参见相应的help 文档。
? 选择在原理图中插入公式： Mag_delta=mag(S11*S22-S12*S21)
4.2 晶体管稳定性设计(续)
? 点击或按下F7开始仿真 ? 仿真结束后弹出数据显示窗口。点击左边工具栏中
的，采用数据列表的方式显示K,Mag_delta,以及晶体管噪声参数Rn,Sopt,和NFmin如下图所示。结果 Mag_delta<1,K<1,说明晶体管是潜在稳定的，因此有必要进行稳定性设计
