c)下猫爪非中分面支撑、下猫爪中分面支撑和上 猫爪支撑。
一、汽缸、进汽部分、滑销系统
滑销系统
a、下猫爪支撑 b、下猫爪中分面支撑 c、上猫爪支撑
一、汽缸、进汽部分、滑销系统
滑销系统
1-上缸猫爪 2-下缸猫爪 3-安装垫片 4-工作垫片 5-水冷垫铁 6-定位销 7-定位健 8-紧固螺栓 9-压块
在装汽封环的相应转子上有一系列的台阶形汽封 槽,汽封环上加工有汽封齿,汽封齿有高齿和低 齿,二者相间排列,分别对者转子上的凹槽和凸 肩。汽封环一般有多块组成,置于汽封槽内,并 用弹簧片压住。
低压部分汽封环上的汽封齿做成平齿转子相配表 面亦为平圆柱面,其结构比高、低齿汽封简单。 汽封齿尖端很薄,即使动、静间发生磨擦,其产 生的热量也不大,且汽封环是有弹簧片压住,磨 碰时能作径向退让。汽封齿间隙在总装时修正。
六、轴承箱与轴承
前轴承座位于机组高压缸的调阀端,为一钢板焊 接的长方箱形结构。它支承高压转子,并在转子 接长轴上装置主油泵轮及危急遮断器。前轴承座 还装有差胀、转速、振动、偏心监视及键相器的 传感器,此外,还装有危急遮断控制器及试验装 置。
前轴承座有内部油管路系统,向安装于前轴承座 内、外的部件供油。
进气部分
一、汽缸、进汽部分、滑销系统
滑销系统 支撑基础必须稳固,其固有频率应避开汽轮发电
机的工作转速; 汽缸与轴承座应有良好的刚性,以免变形; 保证各汽缸在机组启动、运行、停机的过程中温
度变化时能自由膨胀和收缩,静子与转子中心线 保持一致,避免动、静部分之间的间隙消失以致 发生动静摩擦。
叶根部分:T型,叉型和枞树型。 叶顶部分:安装围带(也称复环)和拉金(拉
筋),安装围带是为了减小叶片工作弯应力,调 整叶片自振频率,减少叶顶漏汽。

汽轮机本体主要结构资料

汽轮机本体主要结构资料
汽轮机本体主要结构
静子:气缸、喷嘴、隔板、汽封、轴承 转子:主轴、叶轮、动叶、联轴器
一、汽缸
二、喷嘴与隔板
三、转子和动叶片
四、汽封及轴封系统

汽 轮 机 蜂 窝 汽 封
高低齿汽封
蜂窝汽封
五、轴承
1—轴承外壳(分成两半); 2—轴承瓦块(4块); 3—调整垫片;4—球面 销;5—垫片(上部和下 部);6—垫块(上部和下 部);7—轴承外壳止动 销;8—永久垫片;9— 带孔垫片(仅下半有);
10—轴承垫块止动销; 11—带孔轴承垫块(仅 下半有);12—永久螺 塞;13—轴承外壳定位 销;14—内六角螺钉; 15—临时螺钉
图2 四瓦块可倾瓦示意图
六、联轴器及盘车装置
除氧器
膜分离除氧器
感谢您的关注

11-3 汽轮机本体—隔板套汽封

11-3 汽轮机本体—隔板套汽封

1、高中压缸的静叶环和静叶持环
高中压缸静叶片由方钢加工而成,具有偏臵的根部 和整体围带,各叶根和围带在沿静叶片组的外圆和 内圆焊接在一起,构成相似隔板形状的静叶环,有 人称为叶片隔板。这种隔板形状的静叶环,在水平 中分面处对分成两半,当其上下两半部分嵌入静叶 持环的直槽后,在直槽侧面的凹槽中打入一系列短 的L形锁紧片,使之固定。各上半部分再用制动螺 钉固定在上静叶持环中,此螺钉位于水平中分面的 左侧(当向发电机看时)。
作用
1-隔板体 2-叶轮 3-汽封环 用来阻碍蒸汽绕过喷嘴而造成 的能量损失,并使叶轮的轴向 推力增大,汽封环装在隔板内 圆的汽封槽中。
(a)高压级组静叶环汽封 (b)中压级组静叶环汽封 汽封环由8个汽封块组成,汽封的 固定方法与围带汽封相同,转子上 有高低汽封凸肩,与汽封齿共同组 成汽封间隙。
三、通流部分汽封
结构特点
习题15
隔 板 套 结 构
1—上隔板套;2—下隔板套;3—连接螺栓;4—上汽缸;5—下汽缸;6—悬挂销;7—垫片;8—平键;9—定位销;10—顶开螺钉
隔板套
隔板套
隔板套
隔板套
隔 板
二、静叶环和静叶持环
反动式汽轮机没有叶轮和隔板,动叶片直接嵌装在转子的外缘上,静 叶环装在汽缸内壁或静叶持环上。
设臵汽封的目的
汽封的分类 根据安装部位 根据定位方式 根据结构形式
习题16
按安装部位 轴端汽封 隔板汽封 通流部分汽封
一、轴端汽封
由于汽轮机主轴必须从汽缸内穿出,因此主轴与 汽缸之间必须留有一定的径向间隙,且汽缸内蒸汽 压力与外界大气压力不等,就必然会使汽轮机内的 高压蒸汽通过间隙向外漏出,造成工质损失,恶化 运行环境,并且加热轴颈或冲进轴承使润滑油质恶 化;或者使外界空气漏入低压端破坏真空,从而增 大抽气器的负荷,降低机组效率。 为了提高汽轮机的效率,应尽量防止或减少这种 漏汽(气)现象。为此,在转子穿过汽缸两端处都 装有汽封,这种汽封称轴端汽封,简称轴封。高压 轴封是用来防止蒸汽漏出汽缸,而低压轴封是用来 防止空气漏入汽缸。

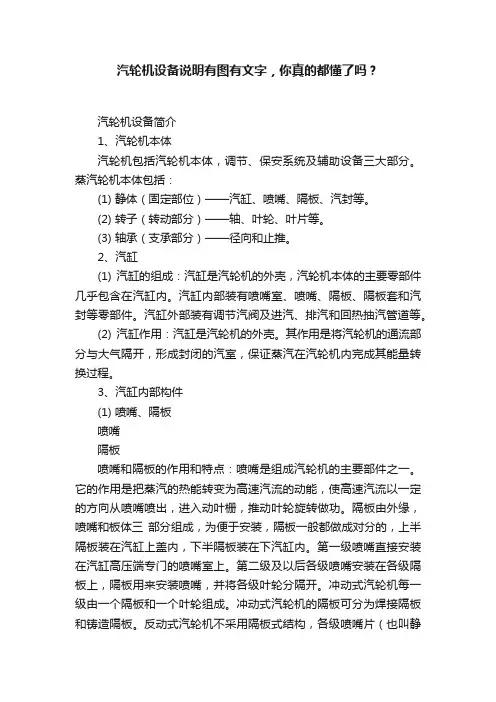

汽轮机设备说明有图有文字,你真的都懂了吗?

汽轮机设备说明有图有文字,你真的都懂了吗?

汽轮机设备说明有图有文字,你真的都懂了吗?汽轮机设备简介1、汽轮机本体汽轮机包括汽轮机本体,调节、保安系统及辅助设备三大部分。

蒸汽轮机本体包括:(1) 静体(固定部位)——汽缸、喷嘴、隔板、汽封等。

(2) 转子(转动部分)——轴、叶轮、叶片等。

(3) 轴承(支承部分)——径向和止推。

2、汽缸(1) 汽缸的组成:汽缸是汽轮机的外壳,汽轮机本体的主要零部件几乎包含在汽缸内。

汽缸内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件。

汽缸外部装有调节汽阀及进汽、排汽和回热抽汽管道等。

(2) 汽缸作用:汽缸是汽轮机的外壳。

其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内完成其能量转换过程。

3、汽缸内部构件(1) 喷嘴、隔板喷嘴隔板喷嘴和隔板的作用和特点:喷嘴是组成汽轮机的主要部件之一。

它的作用是把蒸汽的热能转变为高速汽流的动能,使高速汽流以一定的方向从喷嘴喷出,进入动叶栅,推动叶轮旋转做功。

隔板由外缘,喷嘴和板体三部分组成,为便于安装,隔板一般都做成对分的,上半隔板装在汽缸上盖内,下半隔板装在下汽缸内。

第一级喷嘴直接安装在汽缸高压端专门的喷嘴室上。

第二级及以后各级喷嘴安装在各级隔板上,隔板用来安装喷嘴,并将各级叶轮分隔开。

冲动式汽轮机每一级由一个隔板和一个叶轮组成。

冲动式汽轮机的隔板可分为焊接隔板和铸造隔板。

反动式汽轮机不采用隔板式结构,各级喷嘴片(也叫静叶栅)直接安装在汽缸上。

(2) 汽封汽封1) 汽轮机汽缸两端轴孔处与转轴间有一定间隙,这样在工作时,汽缸内进汽端将发生高压蒸汽大量外漏,进入前轴承箱污染润滑油。

此外凝汽式汽轮机的排汽压力在0.05公斤/厘米2(绝对)左右,即排汽端处于高真空状态,这样大气中的空气将沿边后轴孔大量漏入排汽管和凝汽器,就会破坏汽轮机的真空。

因此为了减少高压端的向外漏汽和排汽端往里漏空气,要求在汽缸两端轴孔处配备气封。

2) 汽封的作用汽轮机通汽部分的动静部分之间,为了防止碰擦,必须留有一定的间隙。

汽轮机本体部分的组成、作用和特点

汽轮机本体部分的组成、作用和特点

汽轮机本体由转动部分和静止部分两个方面组成;转子包括主轴、叶轮、动叶片和联轴器等;静止部分包括进汽部分、汽缸、隔板和静叶栅、汽封及轴承等。

汽轮机设备除了本体、保护调节及供油设备外,还有许多重要的辅助设备。

主要有凝汽器、回热加热设备、除氧器等。

汽轮机是将蒸汽的能量转换成为机械功的旋转式动力机械。

又称“蒸汽透平”。

主要用作发电用的原动机,也可直接驱动各种泵、风机、压缩机和船舶螺旋桨等。

还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。

汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械,来自锅炉的蒸汽进入汽轮机后,依次经过一系列环形配置的喷嘴和动叶,将蒸汽的热能转化为汽轮机转子旋转的机械能。

蒸汽在汽轮机中,以不同方式进行能量转换,便构成了不同工作原理的汽轮机。

一、汽缸汽缸是汽轮机的外壳,其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内部完成能量的转换过程,汽缸内安装着喷嘴室、隔板、隔板套等零部件;汽缸外连接着进汽、排汽、抽汽等管道。

汽缸的高、中压段一般采用合金钢或碳钢铸造结构,低压段可根据容量和结构要求,采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。

高压缸有单层缸和双层缸两种形式。

单层缸多用于中低参数的汽轮机。

双层缸适用于参数相对较高的汽轮机。

分为高压内缸和高压外缸。

高压内缸由水平中分面分开,形成上、下缸,内缸支承在外缸的水平中分面上。

高压外缸由前后共四个猫爪支撑在前轴承箱上。

猫爪由下缸一起铸出,位于下缸的上部,这样使支承点保持在水平中心线上。

中压缸由中压内缸和中压外缸组成。

中压内缸在水平中分面上分开,形成上下汽缸,内缸支承在外缸的水平中分面上,采用在外缸上加工出来的一外凸台和在内缸上的一个环形槽相互配合,保持内缸在轴向的位置。

中压外缸由水平中分面分开,形成上下汽缸。

中压外缸也以前后两对猫爪分别支撑在中轴承箱和1号低压缸的前轴承箱上。

低压缸为反向分流式,每个低压缸一个外缸和两个内缸组成,全部由板件焊接而成。

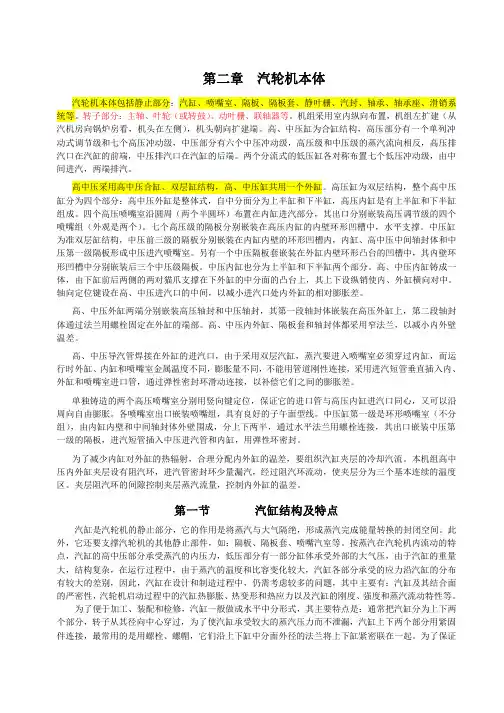

汽轮机本体

汽轮机本体

法兰结合面的严密性,汽缸中分面在制造过程中必须光洁、平整。法兰螺栓的连接一般采用热紧方式, 也就是在安装螺栓时给螺栓一定的预紧力, 在经过一段时间的应力松施后仍能保证法兰的严密性。 另外, 汽缸的进汽部分尽可能分散布置,以免造成局部热应力过大,引起汽缸变形。 为了保证汽缸受热时自由膨胀又不影响机组中心线的一致,在汽缸和机座之间设置了一系列的导向 滑键,这些滑键构成了汽轮机的滑销系统,对汽缸进行支撑、导向和定位,保证汽轮机良好对中,各汽 缸、转子、轴承的膨胀不受阻碍。高中压缸一般都采用支撑面和中分面重叠的上猫爪支撑结构。汽缸本 身的热膨胀和转子的热膨胀也是汽轮机设计过程中要考虑的问题,要合理的选定汽缸的死点、转子与汽 缸相对死点的位置,留有足够的相对膨胀间隙,保证动静部分的间隙在合理的范围内,提高汽轮机的整 体工作效率。
第二章
汽轮机本体
汽轮机本体包括静止部分:汽缸、喷嘴室、隔板、隔板套、静叶栅、汽封、轴承、轴承座、滑销系 统等。转子部分:主轴、叶轮(或转鼓) 、动叶栅、联轴器等。机组采用室内纵向布置,机组左扩建(从 汽机房向锅炉房看,机头在左侧) ,机头朝向扩建端。高、中压缸为合缸结构,高压部分有一个单列冲 动式调节级和七个高压冲动级,中压部分有六个中压冲动级,高压级和中压级的蒸汽流向相反,高压排 汽口在汽缸的前端,中压排汽口在汽缸的后端。两个分流式的低压缸各对称布置七个低压冲动级,由中 间进汽,两端排汽。 高中压采用高中压合缸、双层缸结构,高、中压缸共用一个外缸。高压缸为双层结构,整个高中压 缸分为四个部分:高中压外缸是整体式,自中分面分为上半缸和下半缸,高压内缸是有上半缸和下半缸 组成。四个高压喷嘴室沿圆周(两个半圆环)布置在内缸进汽部分,其出口分别嵌装高压调节级的四个 喷嘴组(外观是两个) 。七个高压级的隔板分别嵌装在高压内缸的内壁环形凹槽中,水平支撑。中压缸 为准双层缸结构,中压前三级的隔板分别嵌装在内缸内壁的环形凹槽内,内缸、高中压中间轴封体和中 压第一级隔板形成中压进汽喷嘴室。另有一个中压隔板套嵌装在外缸内壁环形凸台的凹槽中,其内壁环 形凹槽中分别嵌装后三个中压级隔板。中压内缸也分为上半缸和下半缸两个部分。高、中压内缸铸成一 体,由下缸前后两侧的两对猫爪支撑在下外缸的中分面的凸台上,其上下设纵销使内、外缸横向对中。 轴向定位键设在高、中压进汽口的中间,以减小进汽口处内外缸的相对膨胀差。 高、中压外缸两端分别嵌装高压轴封和中压轴封,其第一段轴封体嵌装在高压外缸上,第二段轴封 体通过法兰用螺栓固定在外缸的端部。高、中压内外缸、隔板套和轴封体都采用窄法兰,以减小内外壁 温差。 高、中压导汽管焊接在外缸的进汽口,由于采用双层汽缸,蒸汽要进入喷嘴室必须穿过内缸,而运 行时外缸、内缸和喷嘴室金属温度不同,膨胀量不同,不能用管道刚性连接,采用进汽短管垂直插入内、 外缸和喷嘴室进口管,通过弹性密封环滑动连接,以补偿它们之间的膨胀差。 单独铸造的两个高压喷嘴室分别用竖向键定位,保证它的进口管与高压内缸进汽口同心,又可以沿 周向自由膨胀。各喷嘴室出口嵌装喷嘴组,具有良好的子午面型线。中压缸第一级是环形喷嘴室(不分 组) ,由内缸内壁和中间轴封体外壁围成,分上下两半,通过水平法兰用螺栓连接,其出口嵌装中压第 一级的隔板,进汽短管插入中压进汽管和内缸,用弹性环密封。 为了减少内缸对外缸的热辐射,合理分配内外缸的温差,要组织汽缸夹层的冷却汽流。本机组高中 压内外缸夹层设有阻汽环,进汽管密封环少量漏汽,经过阻汽环流动,使夹层分为三个基本连续的温度 区。夹层阻汽环的间隙控制夹层蒸汽流量,控制内外缸的温差。

汽机本体部件结构介绍

汽机本体部件结构介绍

高压转子(11级)
调节级(带 高压转子图
高压缸内缸下半部分
汽轮机低压缸部分说明
低压缸共有2×7级反动级,蒸汽通流部分中 间进汽,反向流动做功后的乏汽经两端的排 汽口进入凝汽器。
调速级叶片为双层铆接围带结构。动叶片除 低压缸末三级为扭曲叶片外,其余均为等截 面叶片,调速级叶片和末三级叶片为调频叶 片。高中低压缸隔板静叶均为扭转叶片。末 级为905mm的自由叶片。
汽轮机本体部件组成
静止部分:包括汽缸、隔板套、隔板、喷嘴、 汽封、轴承、滑销系统及紧固零件等。
转动部分:包括主轴、叶轮、叶片、围带、 拉金、联轴器和紧固件等。
汽轮机高压缸部分说明
高、中压缸合缸,通流部分反向布置,低压缸对称分流布置。 该布置方式既可减小轴向推力,又可缩短转子长度,提高机 组的稳定性。
汽轮机轴承
低压转子图
末级长叶片(905mm)
拉金
汽轮机中压缸部分说明
蒸汽经高压缸做功后,从外缸下部的排汽口 排出进入锅炉再热器,再热后的蒸汽返回汽 轮机经左右两个中压主汽门,分别进入左右 两只中压调速汽门。中压调速汽门出口通过 滑动接头与中压缸下缸的进汽室相连。中压 缸共有9级反动级,蒸汽在中压缸膨胀做功后 经连通管进入低压缸。
高压缸为冲动、反动混合式,共有十二级叶片,其中第一级 (单列调节级)为冲动式,其余十一级为反动式。
该汽轮机为反动式汽轮机,轴向推力较大。为减少轴向推力, 采用鼓式转子,且高中压缸通流部分反向布置,形成锥体状, 低压缸为对称分流布置。这样可使轴向推力得到初步平衡。 剩余的轴向推力由设在高中压缸中部的高、中压平衡活塞和 设在高压排汽区的低压平衡活塞平衡。其中高、中压平衡活 塞平衡高压叶片通道上的轴向推力,低压平衡活塞平衡中压 缸通道上的轴向推力。

汽轮机概述及本体介绍

汽轮机概述及本体介绍

9
二.汽轮机两大流派简介
一、两种技术各有优缺点,其中欧洲以反动式汽轮机
为主流(如SIEMENS),美、日以冲动式汽轮机为主 流(如GE、三菱重工)见附图,国内以杭汽集团为龙头, 杭汽股份以反动式为主,中能公司做冲动式汽轮机。对 于两种技术相互比较来说,效率高低并不是由做功原理 不同决定的,影响效率的因素有很多:如(1)叶型开 发能力的高低;(2)工况参数,适用范围是否是叶型 开发的最佳工况;(3)机械加工水平,装配水平的高 低。(4)本身两种技术各自存在的一些优缺点; 下面我简单的谈谈我对两种技术的一些了解及对比。 如有不对的地方,请大家提出互相交流。因为国内对两 种技术有代表性的是杭汽股份和中能公司,所以我下面 就以此作为对比对象,向大家介绍一下。
(2)加工成本的比较:因为反动式汽轮机级数大大多 于冲动式汽轮机,一般说来反动式汽轮机的级数约为冲 动式汽轮机2~3倍,故加工成本来说,相同参数的汽轮 机,反动式加工成本稍高于冲动式汽轮机;
2019/9/15
Joying
13
二.汽轮机两大流派简介
(3)效率的比较: (a)高温高压,高转速的背压机组比较:反动式汽轮 机效率较高; (b)中温中压、低温低压低速(冷凝、背压)汽轮机 组比较,冲动式汽轮机效率高; (c)反动式汽轮机末级余速损失较大,故冷凝机组的 排汽压力设计偏高;冲动式汽轮机排汽压力设计可以偏 低,增加了一定的效率。故在冷凝机组的比较上,要根 据实际机型情况来决定。 (4)其余外配套方面的比较:除了两者做功原理的不同, 其余如调节系统、保安系统、油管路、辅机等其余外围 部套,两者均一样。 (5)性价比上面比较:国产冲动式汽轮机高于反动式汽 轮机。
杭汽股份西门子反动式汽轮机结构和中能公司冲动式汽轮机结构 也是如此。杭汽股份反动式汽轮机均采用单列冲动式调节级,而中 能公司根据设计参数的不同,在低参数时(如1.0MPa,280℃)也 采用单列冲动式调节级,但在中温中压(如3.43MPa,435℃)或 者高温高压(8.83MPa,535℃)时,采用双列复速级,这样使机 组在保证效率的前提下,能减少压力级数,提高转子刚性,使临界 转速能避开运行转速。

汽轮机本体简介

汽轮机本体简介

汽轮机本体简介汽轮机本体是汽轮机设备的主要组成部分,它由转动部分(转子)和固定部分(静体或转子)组成。

转动部分包括动叶栅、叶轮(或转鼓)、主轴、联轴器及紧固件等旋转部件;固定部件包括汽缸、蒸汽室、喷嘴室、隔板、隔板套、汽封、轴承、轴承座、机座、滑销系统,以及有关紧固零件等。

转子一、概述汽轮机的转动部分总称转子,包括轴、叶轮、叶片及其他有关部件,它是汽轮机最重要的部件之一,担负着工质能量转换及扭矩传递的重任。

转子的工作条件相当复杂,它处在高温工质中,并且高速旋转,因此承受着叶片、叶轮、主轴本身质量离心力所引起的巨大应力,以及由于温度分布不均匀引起的热应力(不平衡质量的离心力还将引起转子振动);另一方面,蒸汽作用在动叶栅上的力矩通过转子的叶轮、主轴和联轴节传递给发电机或其他工作机。

所以转子要具有很高的强度和均匀的质量,以保证它安全工作。

运行中要特别注意转子的工作状况,任何设计、制造、安装、运行等方面的工作上的疏忽均会造成重大事故。

二、汽轮机转子的类型和结构汽轮机转子按形状分为转轮型转子和转鼓型转子两大类。

转鼓型转子多适用于反动式汽轮机。

目前大、中、小容量的冲动式汽轮机广泛采用转轮型转子,而某些大功率冲动式汽轮机的低压部分转子也采用转鼓型。

转子按制造工艺不同,又可分为套装式、整锻式、组合式及焊接式转子。

(一)转子的类型一台机组采用何种类型的转子,由转子所处的温度条件及各国的锻冶技术确定。

1、套装转子套装转子的叶轮、轴封套、联轴节等部件是分别加工后,红套在阶梯型主轴上的。

各部件与主轴之间采用过盈配合,以防止叶轮等因离心力及温差作用引起松动,并用键传递力矩。

中、低压汽轮机的转子和高压汽轮机的低压转子常采用套装结构。

套装转子的优点:加工方便,生产周期短;可以合理利用材料,不同部件采用不同的材料;叶轮、主轴等锻件尺寸小,易于保证质量,且供应方便。

缺点:在高温条件下,叶轮内孔直径将因材料的蠕变而逐渐增大,最后导致装配过盈量消失,使叶轮与主轴之间产生松动,从而使叶轮中心偏离轴的中心,造成转子质量不平衡,产生剧烈振动,且快速启动适应性差。

汽轮机本体结构简介-PPT

汽轮机本体结构简介-PPT

• 中压缸第9级出来的蒸汽经过4段2个抽汽口 抽汽至除氧器。
四段抽汽口
除氧器
• 中压第10至12级静 叶装于中压#3静叶 持环上。
中压缸向上排汽一分为二,经2根中低压连 通管导入低压缸中部。
低压进 汽门 CV
CV阀内部结构
CV阀全部关闭时,阀碟上 6个Φ100孔仍有蒸汽通过, 进入低压缸,以保证低压
