基坑变形监测技术方案 (2)
基坑变形监测工程方案
基坑变形监测工程方案一、监测的内容基坑变形监测的内容主要包括基坑周边的地表沉降、基坑支护结构的变形、地下水位的变化和基坑周边建筑物的变形等。
在监测时需要对这些内容进行全面的监测，以及对监测数据进行分析和评估，发现问题及时采取应对措施。
1. 地表沉降监测地表沉降可以通过水准仪、全站仪或GPS进行监测。
监测站点应根据基坑的布置情况，合理设置在基坑周边并延伸至一定范围的地表上。
监测的频次应根据基坑施工工况和地质情况进行调整，以保证监测的准确性和及时性。
2. 基坑支护结构的变形监测基坑支护结构主要包括钢支撑、深基坑墙、桩墙等结构，在施工过程中容易发生变形。
可以通过支撑位移仪、变形测斜仪、钢筋应变计等仪器设备进行监测。
3. 地下水位的变化监测地下水位的变化会直接影响基坑的稳定性，因此需要对地下水位进行监测。
监测可以采用水位计、水压计等仪器设备，实时监测地下水位的变化情况。
4. 基坑周边建筑物的变形监测基坑施工可能会对周边建筑物造成影响，因此需要对周边建筑物的变形进行监测。
可以使用倾斜仪、位移计等仪器设备进行监测。
二、监测方法基坑变形监测的方法主要包括传统监测方法和新技术监测方法。
传统监测方法主要包括水准测量、测斜测量、倾斜测量、测量等方法；新技术监测方法主要包括全站仪测量、GPS 监测、激光扫描监测、遥感监测等方法。
在实际监测中需要根据基坑的特点和地质情况选择合适的监测方法。
三、监测仪器设备基坑变形监测需要使用一系列仪器设备进行监测，包括水准仪、全站仪、GPS、支撑位移仪、变形测斜仪、水位计、水压计、倾斜仪、位移计等仪器设备。
在选用仪器设备时需要考虑其精度、稳定性和可靠性，并且需要对仪器设备进行定期校准和维护。
四、监测周期基坑变形监测的周期需要根据基坑的施工工况和地质情况进行合理设置。
一般来说，基坑变形监测的周期应该是连续不断的，并且需要根据监测数据的变化情况进行调整监测周期。
五、实施方案基坑变形监测的实施方案主要包括监测方案的制定、监测点的设置、监测数据的处理和分析以及监测报告的编制等内容。
基坑监测方案
基坑监测方案一、背景介绍随着城市建设的不断推进，基坑工程在城市发展中扮演着重要的角色。
然而，由于基坑工程施工所涉及的土地开挖、地下水位变动、邻近建筑物的安全等问题，必须对基坑进行监测和控制。
因此，制定一套行之有效、科学合理的基坑监测方案，对于确保基坑施工的安全和顺利进行至关重要。
二、监测内容1. 土体变形监测土体在开挖过程中会发生变形，因此需要监测基坑周边土体的变形情况。
监测内容包括土体的沉降、侧向位移和倾斜度等指标。
2. 地下水位监测基坑开挖过程中会涉及地下水位的变动，为了控制沉降和保证施工安全，需要对地下水位进行监测。
监测点布设应覆盖到基坑的各个不同位置。
3. 周边建筑物安全监测开挖基坑可能对周边建筑物的安全造成影响，因此需要对周边建筑物进行安全监测。
包括建筑物的沉降、裂缝情况等指标。
三、监测方法1. 土体变形监测方法（1）GPS监测：通过设置GPS监测站点，实时记录土体沉降、侧向位移和倾斜度等参数。
（2）倾斜仪监测：通过安装倾斜仪监测土体的倾斜变化情况，提供准确的变形数据。
2. 地下水位监测方法（1）水位计监测：在合适的位置安装水位计，实时监测地下水位的变化情况。
（2）井眼监测：通过设置监测井，在井眼内安装水位计，对地下水位进行定期监测和记录。
3. 周边建筑物安全监测方法（1）应力应变测量：通过安装应力应变测试设备，监测建筑物的变形情况，预警可能出现的安全风险。
（2）形变监测：通过安装形变传感器，监测建筑物的形变情况，及时发现问题并采取应对措施。
四、监测频率和数据处理1. 监测频率监测频率应根据基坑的工程特点和土体变化情况而定，一般为每日监测或定期监测。
2. 数据处理监测数据应及时进行整理和分析，通过对数据的处理和比对，判断基坑施工过程中的变化趋势和是否存在安全隐患，并及时采取相应的措施。
五、应对措施1. 对于土体变形问题，根据监测数据确定是否需要进行加固措施，如土钉墙、加固支护结构等。
2. 对于地下水位变动引起的安全问题，可采取降低地下水位的方法，如抽水排水等。
基坑变形监测技术方案
基坑变形监测技术方案一、工程概况本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成，总占地面积约30000m2，总建筑面积约23万m2，地下建筑面积约8.7万m2。
本工程基坑总面积约29300m2，东西向长约300~400m，南北方向长约40～110m。
基坑总延长线为785m，地下室为三层,基坑开挖深度为-18.2m、-18.7m,管线分布复杂。
基坑北侧紧邻海河，南侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的干扰都将是某基坑监测的难点.基坑监测等级为一级，监测手段众多，监测内容、监测工作量及监测难度均较大.二、依据及原则1.《建筑变形测量规程》（JGJ/T8-97）2.《工程测量规范》（GB50026-93）3.《建筑基坑支护技术规程》JGJ120-994.《国家一、二等水准测量规范》(GB12897-93）5.《天津市建筑地基基础设计规范》（TBJ1—88)依据规范和天津市建设主管部门对建筑物基坑施工相关文件的要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数据指导基坑信息化施工，保证施工安全。
三、基坑监测项目为了及时收集、反馈和分析周围环境要素在施工中的变形信息，实现信息化施工并确保施工安全,综合本工程周边环境状况及围护结构和支护体系的特点,遵照设计的相关要求，本工程共进行如下几项基坑监测工作：1、周边环境监测A、地下管线变形监测;B、基坑外道路变形监测;C、基坑外地下潜水水位监测；D、基坑外承压水水位监测；E、基坑外土体水平位移（测斜）监测；F、基坑外土体表面变形监测；G、海河堤岸变形（沉降、变形）监测；2、围护结构监测A、围护桩桩体水平位移(测斜）监测;B、围护桩桩顶变形（沉降、位移）监测;C、围护桩内、外侧水土压力监测；D、围护桩的竖向钢筋应力监测；3、支撑体系和立柱监测A、支撑轴力监测；B、钢格构柱及立柱角钢应力监测；C、立柱位移和沉降监测；4、其它监测A、基坑开挖过程中土体分层沉降监测;四、基坑监测点位布置1、周边环境监测A、地下管线、路面等的变形监测包括基坑周边的张自忠路、兴安路的地下管线、路面、海河堤岸的沉降监测点的布设。
基坑变形监测方案
基坑变形监测方案一、工程概况1.1 工程名称：XX项目基坑工程1.2 工程地点：XX项目现场1.3 工程简介：XX项目基坑工程是该项目的重要组成部分，主要包括基坑开挖、支护、排水等工程。
二、基坑变形监测目标2.1 总体目标：确保基坑施工过程中周边环境及基坑本身的稳定，及时发现并处理变形异常情况。
2.2 具体目标：（1）监测基坑的横向、纵向和斜向变形；（2）评估基坑支护结构的稳定性；（3）预警基坑周边建筑和道路的沉降情况。
三、基坑变形监测原则3.1 安全性：确保监测方案能有效反映基坑变形的真实情况，为施工安全提供保障。
3.2 准确性：监测数据应准确可靠，监测方法应科学合理。
3.3 及时性：监测工作应迅速响应，及时反馈变形信息。
四、基坑变形监测内容4.1 监测项目：包括基坑顶部、侧壁的横向、纵向和斜向变形，以及周边建筑和道路的沉降。
4.2 监测方法：采用变形杆、倾斜仪、水准仪、激光测距仪等监测设备。
4.3 监测频率：根据基坑开挖进度和支护结构稳定性，确定监测频率。
五、基坑变形监测实施与调整5.1 监测方案应在基坑施工前编制完成，并经相关部门审批。
5.2 监测工作应在基坑开挖过程中同步进行，确保监测数据的实时性。
5.3 监测数据应及时反馈至项目管理部门，对异常变形情况应迅速采取措施进行处理。
六、基坑变形监测总结6.1 工程结束后，对基坑变形监测数据进行整理分析，评估监测方案的有效性。
6.2 撰写基坑变形监测总结报告，为今后类似工程提供借鉴和改进方向。
本基坑变形监测方案旨在确保基坑施工过程中周边环境及基坑本身的稳定，及时发现并处理变形异常情况。
在实际运行过程中，应根据实际情况及时调整和优化基坑变形监测策略，以实现设计目标。

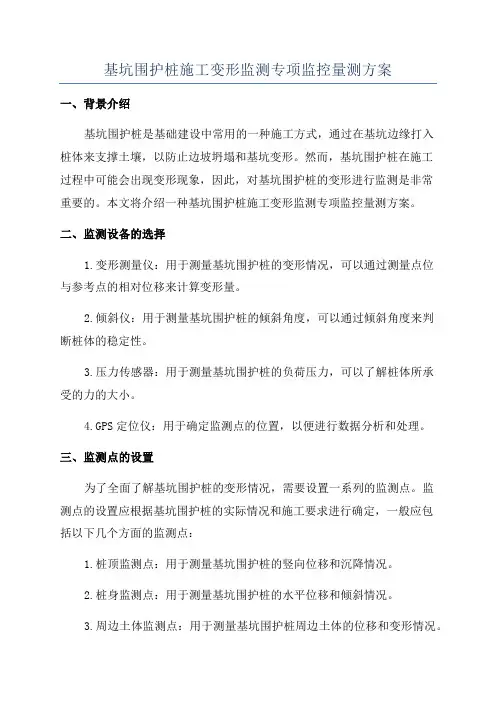

基坑围护桩施工变形监测专项监控量测方案
基坑围护桩施工变形监测专项监控量测方案一、背景介绍基坑围护桩是基础建设中常用的一种施工方式，通过在基坑边缘打入桩体来支撑土壤，以防止边坡坍塌和基坑变形。
然而，基坑围护桩在施工过程中可能会出现变形现象，因此，对基坑围护桩的变形进行监测是非常重要的。
本文将介绍一种基坑围护桩施工变形监测专项监控量测方案。
二、监测设备的选择1.变形测量仪：用于测量基坑围护桩的变形情况，可以通过测量点位与参考点的相对位移来计算变形量。
2.倾斜仪：用于测量基坑围护桩的倾斜角度，可以通过倾斜角度来判断桩体的稳定性。
3.压力传感器：用于测量基坑围护桩的负荷压力，可以了解桩体所承受的力的大小。
4.GPS定位仪：用于确定监测点的位置，以便进行数据分析和处理。
三、监测点的设置为了全面了解基坑围护桩的变形情况，需要设置一系列的监测点。
监测点的设置应根据基坑围护桩的实际情况和施工要求进行确定，一般应包括以下几个方面的监测点：1.桩顶监测点：用于测量基坑围护桩的竖向位移和沉降情况。
2.桩身监测点：用于测量基坑围护桩的水平位移和倾斜情况。
3.周边土体监测点：用于测量基坑围护桩周边土体的位移和变形情况。
4.基坑内土体监测点：用于测量基坑内土体的位移和变形情况。
四、监测频次和周期基坑围护桩施工变形监测应根据实际需要和施工进度来确定监测频次和周期。
一般情况下，可以将监测频次设置为每周一次，监测周期设置为施工周期的两倍。
这样可以及时了解基坑围护桩的变形情况，以便及时采取相应的措施来保证施工的顺利进行。
五、数据处理和分析监测数据的处理和分析是基坑围护桩施工变形监测的重要环节。
监测数据的处理和分析应包括以下几个方面的内容：1.数据处理：对采集到的监测数据进行整理和清洗，排除异常值和错误数据。
2.数据分析：对处理后的监测数据进行统计和分析，得出基坑围护桩的变形特征和趋势。
3.结果评估：根据分析结果对基坑围护桩的变形情况进行评估，判断是否需要采取进一步的措施。
工程基坑变形监测方案
工程基坑变形监测方案一、前言随着城市化进程的不断加快，大型建筑工程基坑的开挖和支护工程成为城市建设的重要组成部分。
而基坑变形监测作为工程施工的一项重要内容，在工程实施过程中具有重要的意义。
因此，本文将从工程基坑变形监测的重要性、监测内容及监测方法等方面展开介绍，以期为相关工程施工提供参考。
二、基坑变形监测的重要性基坑工程开挖及支护过程中，受到土体变形、地下水位变化、周边建筑物影响等因素的影响，往往容易引发基坑结构变形，因此对基坑变形进行监测可以及时发现并解决基坑的变形问题。
同时，基坑变形监测也可以为后续的支护施工提供实时的监测数据，确保施工过程安全可靠。
基坑变形监测的重要性主要包括以下几点：1. 可有效掌握基坑的变形情况，保障基坑支护施工的安全稳定；2. 可及时发现并解决基坑变形问题，避免引发安全事故；3. 可为后续支护工程提供实时监测数据，确保工程质量；4. 可为工程设计提供实际的变形数据，为相应的设计方式提供依据。
基于以上考虑，基坑变形监测方案的制定和实施显得尤为重要。
三、基坑变形监测内容基坑变形监测的内容主要包括：1. 水平变形监测：包括基坑的水平位移变形监测；2. 竖向变形监测：包括基坑内部各个深度处的沉降变形监测；3. 周边建筑物变形监测：包括周边建筑物的位移变形监测；4. 地下水位监测：包括基坑周围地下水位的变化监测。
通过对以上内容的监测，可以全面了解基坑的变形情况，为工程施工过程提供重要依据。
四、基坑变形监测方法1. 静力位移监测法通过在基坑周边设置一定数量的静力位移监测点，利用水平倾斜仪、水准仪等静力位移仪器进行定期的位移测量。
该方法操作简单、数据确切，能够有效地监测基坑的水平变形情况。
2. GPS监测法通过在基坑周边设置一定数量的GPS监测点，通过GPS定位技术获取基坑变形的信息。
该方法操作便捷、数据精确，适合进行基坑的大范围位移监测。
3. 沉降盘监测法通过在基坑内部设置一定数量的沉降盘，通过沉降盘的沉降变形情况来监测基坑的竖向变形。
基坑变形监测技术方案
基坑变形监测技术方案基坑变形监测是指对地下基坑在施工过程中或者使用过程中由于不均匀沉降、滑移、侧倾、地下水位变动等因素引起的变形进行实时、连续的监测和预警的技术手段。
基坑变形监测的目的是为了及时发现和评估基坑变形情况，为基坑的施工和使用提供科学依据。
1.监测点布置方案：根据基坑的形状、尺寸和地下结构的具体情况确定监测点的位置和数量。
一般来说，监测点应该均匀分布在基坑的不同位置以及周围的地表上，以保证监测结果的准确性和可靠性。
2.监测仪器选择方案：根据监测需求和具体情况选择合适的监测仪器设备。
常用的监测仪器包括测量仪器、位移传感器、应变传感器、倾斜传感器等。
这些仪器可以实时测量和记录基坑变形的各个参数，并将数据传输给监测系统进行分析和处理。
3.数据传输与处理方案：选择合适的数据传输方式和监测系统。
常见的数据传输方式包括有线传输和无线传输，可以根据具体情况选择合适的传输方式。
监测系统可以对传输过来的数据进行实时分析和处理，生成监测报告并进行预警处理。
4.监测报告与预警方案：根据监测结果生成监测报告，并根据预设的预警标准进行预警处理。
监测报告应包括基坑变形的具体情况、变形的趋势和可能的风险评估等内容，以便施工单位或者相关部门及时采取措施避免事故发生。
5.健全的管理与应急预案：建立健全的管理制度和应急预案，并进行培训和演练。
这样可以确保监测系统的正常运行和数据的准确性，同时也能够提高对基坑变形事故的应对能力和处理效率。
总之，基坑变形监测技术方案需要根据实际情况进行合理的选择和设计，并且要注重对监测结果进行分析和预警处理，以保证基坑的施工和使用的安全性和稳定性。
同时，还需要加强对相关技术人员的培训和管理，提高监测系统的使用效率和数据的可靠性。
基坑变形监测技术方案
基坑变形监测技术方案1. 概述基坑工程在建设过程中，由于土体的开挖、支护和工程荷载等因素，基坑周围土体会发生变形，进而对相邻的土体以及周边建筑物产生影响。
为了确保基坑工程的安全进行和及时预警，需要对基坑的变形进行监测。
本文提出了一种基坑变形监测技术方案，通过采用监测设备和数据处理方法，实现对基坑变形的实时监测和分析。
2. 监测设备和传感器为了实现基坑变形的监测，需要安装相应的监测设备和传感器。
以下是常用的监测设备和传感器的介绍：2.1 GNSS测量仪GNSS测量仪（全球导航卫星系统）可用于测量基坑中各个关键点的三维位移，通过比较测量结果与基准值，可以判断基坑是否发生变形。
2.2 倾斜仪倾斜仪可以用于测量基坑支撑体的倾斜情况，倾斜仪的安装位置通常选择在支撑体的关键部位上。
2.3 压力传感器压力传感器可用于测量基坑周边土体的压力变化，通过监测压力的变化，可以判断土体的变形情况。
2.4 监测网络为了实现对监测设备的集中管理和远程监控，可以通过建立监测网络来实现，监测网络可以将各个监测设备的数据传输到监测中心，实现对数据的实时监测和分析。
3. 数据处理方法基坑变形监测的数据处理方法对于实时监测和预警具有重要意义，以下是常用的数据处理方法：3.1 数据采集与存储监测设备通过传感器采集到的数据需要进行有效的存储，可以采用数据库或者云存储的方式，确保数据的安全和可靠。
3.2 数据分析与处理通过采用数据处理算法和数学模型，对监测数据进行分析和处理，可以得到基坑变形的趋势和变形量，进而判断基坑是否存在安全隐患。
3.3 预警与报警基于数据分析结果，可以设置相应的预警和报警机制，当监测数据超过预设阈值时，即发出预警信号，便于及时采取措施避免事故的发生。
4. 方案优势通过采用基坑变形监测技术方案，可以实现以下优势：4.1 实时监测监测设备可以对基坑变形进行实时监测，及时获取监测数据并进行分析，保证工程施工过程的安全性。
基坑监测方案
基坑监测方案一、基准网的建立为了科学地预测基坑支护的稳定和周边环境的变化，及时预报和提供准确可靠的变形数据，因此建立基坑支护施工变形与沉降观测网，定期进行变形沉降观测。
二、基坑支护变形观测（1）基坑支护水平位移观测在基坑边坡顶上布置基线（每基坑边一条），每条基线上设4个变形观测点，同时又作为沉降观测点。
（2）基坑支护沉降观测利用远离场区的城市高程系水准控制点或独立水准点作为沉降观测的起算点，与以上点联测，构成基坑支护沉降观测网。
四面围墙周边附近各布置四个沉降观测点，与基坑周边浅埋基础建（构）筑物、重要管线监测点一起构成监测周边环境的沉降观测网。
三、观测方法（1）水平位移观测分别在基线点四个角上设站，用J2型经纬仪观测四边网的水平角度(四边形内角)，并与城市的大地控制网三角点联测水平夹角，检查基线点是否发生位移，在基线点正确无误的情况下，同时在四角测端上分别以对应的相邻角点定向，并观测定向基线上各预埋点的水平位移量初始读数。
（2）沉降观测对基坑边上的各点及周边点建立的沉降观测网的测量方法为：首先自远离基坑的城市水准控制点开始观测，引测至基坑周围后，按编定的各点观测次序依次观测，最后测至另一水准控制点符合，观测仪器采用S3型精密水准仪。
四、基坑周围建(构)筑物等的监测措施工程对基坑周边50米范围内的所有建（构）筑物进行监测，并特别对临近坑边1.5H～2.0H范围内建（构）筑物，包括道路、市政管道、电力电缆、电信管网等加强监测力度。
具体监测措施是：（1）对建（构）筑物，定期进行沉降变形观测。
（2）施工前，了解地下管线的分布情况，对整个场地的地下管线进行摸底，并在地面投影其轴线走向，布置变形观测点进行监测；对某些变形要求较高及紧邻基坑开挖边缘的重要管线，预先做好加固处理措施。
五、质量保证技术措施在施工中不仅要严格执行质量管理程序，保持质量体系的有效运行，同时必须采取切实可行的质量保证技术措施，从原材料的采购到施工全过程进行全方位控制，强化施工质量一次合格率，杜绝不合格和返工。
建筑基坑工程监测方案
建筑基坑工程监测方案建筑基坑工程监测方案一、项目背景随着城市建设的不断发展，建筑基坑工程在市区中越来越常见。
建筑基坑工程的稳定性和安全性是保障周边居民和建筑本身的重要因素。
因此，通过建立建筑基坑工程监测方案，可以及时掌握工程的变化情况，以减少潜在的风险和损害。
二、监测目标1.监测地形变化：通过监测基坑工程周边的地质变形，以及土体的沉降和侧向位移，以评估工程的稳定性。
2.监测水位变化：监测地下水位的变化情况，以评估地下水对于基坑工程的影响。
3.监测周边建筑物的变形：监测周边建筑物的裂缝和变形情况，以评估基坑工程对于周边建筑物的影响。
4.监测环境变化：监测建筑基坑工程对周边环境的影响，包括噪音、震动、粉尘等。
三、监测手段1.地形变化监测：通过测量基坑工程周边的起伏、沉降和侧向位移，可以使用以下方法：（1）灵敏基坑板测量：在基坑四周埋设一定数量的测量点，定期进行测量，以确定地形变化情况。
（2）摄影测量：通过采集基坑工程周边的影像资料，利用数字摄影测量的方法，计算地形变化的范围和速率。
2.水位变化监测：通过监测地下水位的变化情况，可以使用以下方法：（1）井筒测量：在基坑工程周边钻井设置测量点，定期测量地下水位的高程和流速。
（2）测井：通过在钻孔中安装水压力计和水温计，记录地下水位的变化情况。
（3）无线监测系统：使用无线传感器监测地下水位的变化，并将数据传输至监测中心。
3.建筑物变形监测：通过监测周边建筑物的裂缝和变形情况，可以使用以下方法：（1）视觉测量：通过人工观察建筑物的裂缝和变形情况，定期记录测量数据。
（2）测量仪器：使用高精度的测量仪器，在建筑物表面进行测量，以获取变形的信息。
4.环境变化监测：通过监测建筑基坑工程对周边环境的影响，可以使用以下方法：（1）噪音监测：在工程周边设置噪音监测仪器，定期记录噪音水平，并评估对周边居民的影响。
（2）震动监测：在工程周边设置震动监测仪器，记录震动强度和频率，并评估对周边建筑物的影响。
基坑监测技术方案
基坑监测技术方案1.监测目标：基坑监测技术方案的首要目标是对基坑周围环境、土体变形、地下水位等进行全面监测，以确保基坑施工过程中所处位置的稳定性和可靠性。
2.监测手段：(1)GPS监测：利用全球定位系统（GPS）技术，对基坑及周围环境的位置进行准确的测量。
通过与基准点相连，可以监测基坑位置是否发生变化。
(2)建筑物监测：利用激光测距仪、倾斜仪等设备，对周围建筑物的变形和位移进行实时监测，以避免施工活动对建筑物造成不可逆的损坏。
(3)地下水位监测：通过设置水位观测井，利用水位传感器测量地下水位的变化情况，及时掌握基坑附近地下水的动态变化，并采取相应的措施。
(4)地面沉降监测：通过安装变形传感器，测量地面的沉降情况，及时发现和解决可能导致严重后果的地面沉降问题。
(5)土体应力监测：通过安装应力应变传感器，对基坑周围土体的应力情况进行实时监测，以及时采取支护措施。
3.监测频率和方式：(1)预施工监测：在基坑施工前进行一次全面的预施工监测，确定施工前的各种数据，作为后续施工的参考依据。
(2)施工过程监测：在基坑施工过程中，周期性地对基坑及周围的环境进行监测，频率根据工程的大小和特点而定，以及时掌握施工过程中的变化情况。
(3)施工结束后监测：施工完成后，对基坑及周围环境进行最后一次全面监测，评估工程施工的效果和影响以及后续治理等工作。
4.监测数据处理和分析：监测到的数据需要进行处理和分析，以判断是否出现危险情况。
可以使用数据处理软件和数学模型来辅助分析，对数据进行图形展示、数据统计和挖掘，以辅助决策和预测。
5.信息报告和预警机制：基于监测数据的分析结果，及时编制监测报告，对施工过程中出现的问题进行详细描述，并提出改进建议和预警措施。
报告内容包括监测数据的整理和分析、监测过程中出现的问题和解决方案等。
综上所述，基坑监测技术方案是确保基坑施工安全和质量的重要手段，通过多种监测手段对基坑及周围环境的变化进行实时监测和分析处理，并及时采取相应的措施，以确保基坑施工过程的安全可靠性。
基坑变形监测方案
基坑变形监测方案
1、监测目的
本基坑工程按二级基坑要求监测，为确保基坑及周边建、构筑物的安全及保证本地下建筑物的顺利施工，及时掌握基坑施工、支护过程中的地基土及支护结构的应力应变信息，以确定基坑施工安全信息等，并作出安全预警报告，出现异常情况及时采取有效措施，故本工程应作原位监测工作；基坑监测应选择具同类场地监测经验的具独立资质的单位进行。
2、基坑监测内容
（1）围护结构施工和基坑开挖过程中应对围护结构、周边建筑物进行监测，监测数据须及时反馈,进行信息化施工。
（2）监测应由具有专业资质的单位实施，监测方案实施前应报设计单位审定确认后方可实施。
（3）监测内容及监测点布设：
1）沿支护结构顶部每隔15-20m左右布设一个水平位移监测点。
2）基坑周边建筑物布设沉降观测点。
3）沿基坑周边每隔50m左右布设一个深层土体位移观测点。
3、监测要求
（1）所有测试点、测试设备需加强保护，以防损坏。
（2）量测周期：基坑土方开挖到地下室侧壁回填。
（3）监测单位需及时向设计单位提供监测结果。
4、监测报警值
（1）支护结构：水平位移速率≤3mm/d，位移总量≤30mm。
（2）周围建筑物沉降速率≤2mm/d，差异沉降量≤0.2%。
（3）深层土体位移：位移速率≤3mm/d，位移总量≤50mm。
基坑支护工程监测方案
基坑支护工程监测方案一、基坑支护工程监测方案1.监测目的（1）监测基坑开挖过程中的变形情况，及时发现并处理可能存在的变形加剧或者失稳的情况。
（2）监测基坑支护结构的施工质量，及时发现并处理支护结构的裂缝、位移等问题。
（3）监测基坑开挖和支护过程中的地下水位变化情况，确保地下水位对支护结构的影响在合理范围内。
（4）监测基坑支护工程对周边建筑物、管线等的影响，确保不会对周边环境造成负面影响。
2.监测内容（1）基坑开挖过程的变形监测，包括土体沉降、支护结构位移、裂缝变化等情况。
（2）基坑支护结构施工过程的监测，包括混凝土浇筑质量、支护结构内力变化、裂缝情况等。
（3）地下水位监测，主要是为了了解地下水位的变化情况，及时调整排水和抗渗措施。
（4）周边建筑物、管线等的影响监测，主要是为了了解基坑支护工程对周边环境的影响情况。
3.监测方法（1）基坑开挖过程的变形监测，可以采用测量仪器进行实时监测，如全站仪、测斜仪、倾角仪等。
（2）基坑支护结构施工过程的监测，可以采用超声波检测仪、裂缝位移计等仪器进行实时监测。
（3）地下水位监测，可以采用水位计进行实时监测。
（4）周边建筑物、管线等的影响监测，可以采用激光测距仪、地震波等仪器进行实时监测。
4.监测频率（1）基坑开挖过程的变形监测，每天至少进行一次监测，发现异常情况要及时处理。
（2）基坑支护结构施工过程的监测，根据施工进度和情况进行不定期监测，发现问题及时处理。
（3）地下水位监测，每天至少进行一次监测，根据地下水位变化情况适时调整排水和抗渗措施。
（4）周边建筑物、管线等的影响监测，根据实际情况进行不定期监测，及时发现问题并处理。
二、监测结果处理1.监测结果的处理（1）基坑开挖过程的变形监测结果要及时分析，如发现异常情况要立即停止开挖，并做好防护措施。
（2）基坑支护结构施工过程的监测结果要及时分析，如发现支护结构存在问题要及时调整施工方案，并进行补救措施。
（3）地下水位监测结果要及时分析，根据地下水位变化情况适时调整排水和抗渗措施。
基坑变形监测技术方案
基坑变形监测技术方案1、工程概况长治市潞安鸿源房地产开发有限公司拟在长治市防爆巷西侧进行潞安府秀江南三期地下车库建设，拟建地下车库建筑面积约2.6万平方米，平面形状不规则，总体呈矩形，东西长约230米，宽约143米，基坑周长约700米，基坑深度自±0.000向下10米，开挖深度自现有自然地面向下约9.5米，按《建筑地基基础工程施工质量验收规范》GB50202-2002确定基坑工程类别为二级，按《建筑基坑支护技术规程》JGJ120-99划分基坑侧壁安全等级为二级。
潞安府秀江南三期地下车库基坑支护设计任务由太原市拓达岩土工程勘察检测有限公司承担完成，支护方式采用灌注桩加锚索、水泥土搅拌桩加土钉墙，土钉采用φ50t3.5mm的钢管，成孔以自上而下的顺序进行施工，土钉注浆采用42.5普通硅酸盐水泥，注浆没延米不小于25Kg/m，水灰比0.4—0.5，浆体抗压强度不小于20MPa。
面部结构采用100mm厚C20喷射混凝土，内设φ6.5@200的单层双向钢筋网片进行护面，加强筋采用φ14的螺纹钢；网片居中，加强筋在网片外侧，土钉头弯成L型，弯钩长度10d，并与加强筋可靠焊接。
灌注桩桩体、冠梁混凝土强度：C30，灌注桩主筋锚入冠梁750mm，桩顶嵌入冠梁100mm，灌注桩超浇高度为800mm；桩内主筋沿桩身均匀布置，主筋保护层厚度3m~5m。
在基坑内和周边设置观测井，做法和降水井做法一致。
具体支护方案详见附件1。
自支护施工开始到基础回填完成有效工期约4个月。
2、工程地质条件及周边环境2.1建筑场地工程地质条件本建筑场地位于长治盆地东部，现有地形较平坦，勘察期间孔口高程介于927.18-925.81米之间，地表下40米深度范围内地层以第四纪粉质粘土为主，共划分为6层：第①层，素填土（Q42M1）:杂色，含煤屑、砖块、植物根、灰渣等，稍湿、稍密、欠固结。
实测标贯击数介于5~7击，平均5.7击。
静力触探侧壁阻力74.6KPa，锥尖阻力1.39MPa第②层，粉质粘土（Q4l a l+p l）：褐黄色，含云母、氧化铁、氧化铝等，可塑，中等压缩性，无震摇反应，有光泽，干强度及韧性中等。
基坑监测方案利用无人机技术实现基坑变形三维重建与分析
基坑监测方案利用无人机技术实现基坑变形三维重建与分析基坑工程是建筑施工过程中常见的一种施工方式。
然而，由于基坑施工涉及到土体挖掘和支护等工序，因此在施工过程中基坑的变形情况需要进行监测和分析。
借助于无人机技术，可以实现基坑变形的三维重建与分析，从而提高监测的效率和准确性。
一、无人机技术在基坑监测中的应用无人机技术作为一种快速高效的测量手段，被广泛应用于基坑监测中。
无人机搭载摄像机或激光扫描仪，可以对基坑进行全景影像的捕捉和大范围的激光扫描。
通过对这些数据进行处理，可以实现基坑变形的三维重建。
二、基坑变形三维重建的步骤基坑变形的三维重建主要包括数据采集、数据处理和数据分析三个步骤。
（1）数据采集在无人机监测系统中，无人机搭载的摄像机或激光扫描仪会对基坑进行全景影像的捕捉和激光扫描。
通过摄像机拍摄的影像或激光扫描仪扫描得到的点云数据，可以获取到基坑表面的形态信息。
（2）数据处理对于摄像机拍摄的影像数据，需要进行图像配准和三维重建处理。
首先，对采集到的影像进行图像配准，将不同视角下的影像融合成一个完整的全景图。
然后，利用三维重建算法，将全景图转化为基坑的三维模型。
对于激光扫描仪采集到的点云数据，需要进行点云配准和点云重建处理。
首先，对采集到的点云数据进行坐标转换和配准，将不同位置的点云数据融合在一起。
然后，利用点云重建算法，将点云数据转化为基坑的三维模型。
（3）数据分析通过对基坑的三维模型进行分析，可以获得基坑变形的信息。
例如，可以计算基坑的变形量、变形速率、变形趋势等。
同时，还可以将基坑的三维模型与设计模型进行比对，以评估基坑施工的合理性和稳定性。
三、基坑变形监测方案的优势相比传统的基坑监测方法，利用无人机技术实现基坑变形的三维重建具有以下优势：（1）高效快速：无人机可以在短时间内对大范围基坑进行数据采集，大大提高监测的效率。
（2）全景影像：通过摄像机拍摄的全景影像可以提供更详细的基坑表面信息，对变形进行更准确的分析。
基坑变形监测技术方案
XXXXXXXXXXXXXXX项目工艺厂工程工艺厂一标段基坑监测技术方案XXXXXXXXXXXXX有限公司2022年11月批准人: 审定人: 审核人: 项目负责人：技术负责人:XXXXXXXXX项目工艺厂工程工艺厂一标段基坑监测技术方案目录1、综合说明 (1)1.1工程概况 (1)1.2工程地质情况 (1)1.3基坑支护形式 (2)2、监测方案编制依据 (2)3、主要仪器设备及人员配置 (3)3.1仪器设备 (3)3.2人员配置 (3)4、监测目的 (4)5、监测要求 (4)5.1监测内容 (4)5.2监测频率 (5)5.3监测报警值 (6)5.4监测点布设 (6)6、主要技术指标要求 (6)7、基准网建立 (9)7.1原有测量资料 (9)7.2基准网建立 (9)8、监测方法 (10)8.1基坑水平位移监测 (10)8.2基坑竖向位移监测 (11)8.3巡视检查 (11)9、质量控制与检查 (11)10、技术保障 (12)11、监测资料要求 (12)12、监测数据处理及信息反馈 (12)13、安全文明生产 (13)14、质量/环境/职业健康安全管理体系 (13)14.1质量管理体系 (13)14.2 环境管理体系 (14)14.3 职业健康安全管理体系 (14)15、建议与说明 (15)16、提交成果 (16)16.1提交甲方资料 (16)16.2本公司存档资料 (16)17、附件 (16)1、综合说明1.1工程概况XXXXXXXXXXXXXX项目工艺厂工程位于XX省XX市XX县XXX开发区，本工程包括工艺海水管道管沟、高压泵基础等深基坑。
工艺海水管道管沟全长765m，宽10.8m，深度5.35m，其中包含5处止推墩，长18m，宽16.2m，深度5.75m，采取放坡开挖。
高压泵基础共计5处，长5.6m，宽4.3m，深度5.1m，采取放坡开挖。
为保证工艺海水管道管沟、高压泵基础等深基坑土方开挖安全顺利进行，需要对管沟和深基坑进行位移监测。
“基坑”专项监测方案详细
“基坑”专项监测方案详细因挖深基坑工程涉及范围广，其技术复杂，事故也是频繁出现，所以在施工过程中要进行监测。
以便于我们及时制定应急措施，保证基坑开挖及结构施工安全。
其基坑监测方案如下。
一、水平位移监测:1.水平监测点的布设:土建施工基坑形状大多数为长方形和不规则基坑，为确保按照《建筑物变形测量规程》的二级精度进行水平位移观测视线长度≤300m，在基坑周边相对稳定的区域内布设2-4个工作基点，因基坑拐角处变形最小，工作基点墩位置一般布置在基坑拐角处;根据设计确定的支护结构桩(墙)顶水平位移点的位置和数量，在基坑支护结构的冠粱顶上布设观测点，观测点采用埋设观测墩的形式;在建立好工作基点墩后，将仪器架设在工作基点墩上，沿基坑边布设观测墩，观测点位置必须选择在通视处，要避开基坑边的安全栏杆等影响视线的物体。
一般情况下观测点距离基坑300㎜比较合适。
2.水平位移检测方法，主要有以下五点：①基坑水平位移监测可采用小角度法和极坐标法进行水平位移观测。
对工作基点的稳定性宜采用前方交会、导线测量和后方交会法观测。
②在基坑变形监测中，对于基坑的位移变化量，利用极坐标法进行基坑水平位移监测，一般选择基坑长边为X轴，垂直基坑长边为Y轴。
③小角度法主要用于基坑水平位移变形点的观测。
小角度法必须设置观测墩，采用强制对中方式。
④前方交会观测法，尽量选择较远的稳固目标作为定向点，测站点与定向点之间的距离要求一般不小于交会边的长度，观测点应埋设在适合不同方向观测的位置。
⑤导线测量法主要用于基坑周边建筑物、构筑物密集,对工作基点稳定性检查用前方交会法和后方交会法都难以实现的情况下,通过导线测定工作基点的稳定性。
二、沉降监测:1.沉降监测点布设:在基坑外相对稳定且不受施工影响的地点埋设基点3个，利用这3个基点相互检核其稳定性;支撑立柱沉降监测点设置:在支撑立柱的顶部焊接符合要求的钢制加工件;周边建(构)筑物沉降监测点设置:在建筑物或构筑物的拐角处,离地面20㎝，且避开雨水管、窗台线、电路开关等有碍设标与观测的障碍物，并应视立尺需要离开墙(柱)面一定距离;周边土体沉降监测点:沉降观测点应埋设原状土层中，加设保护装置，沉降观测点稳定后，方可进行初始观测和一般观测。
基坑监测方案及技术措施
(一)基坑监测方案及技术措施1、监测目的1．使参建各方能够彻底客观真实地把握工程质量，掌握工程各部份的关键性指标，确保工程安全；2．在施工过程中通过实测数据检验工程设计所采取的各种假设和参数的正确性，及时改进施工技术或者调整设计参数以取得良好的工程效果；3．对可能发生危机基坑工程本体和周边环境安全的隐患进行及时、准确的预报，确保基坑结构和相邻环境的安全；4 ．积累工程经验，为提高基坑工程的设计和施工整体水平提供基础数据支持。
2、监测原则(1)基坑工程监测基本原则1．监测数据必须是可靠真正的，数据的可靠性由测试元件安装或者埋设的可靠性、监测仪器的精度以及监测人员的素质来保证。
监测数据真实性要求所有数据必须以原始记录为依据，任何人不得篡改、删除原始记录；2．监测数据必须是及时的，监测数据需在现场及时计算处理，发生有问题可及时复测，做到当天测、当天反馈；3．对所有检测项目，应按照工程具体情况预先设定预警值和报警制度，预警体系包括变形或者内力积累值及其变化速率；4．监测应整理完整监测记录表、数据报表、形象的图表和曲线，监测结束后整理出监测报告。
3、监测基点的布设及仪器配备(1)变形监测基准点、工作基点布设要求1．至少有3 个稳定、可靠的基准点。
2 ．工作基准点选在相对稳定和方便使用的位置。
在通视条件良好、距离较近、观测项目较少的情况下，可直接将基准点作为工作基点。
3 ．监测期间，应定期检查工作基点和基准点的稳定性。
(2)监测仪器与使用根据《中华人民共和国国家标准•工程测量规范GB50026-2022》(以下简称《规范GB50026-2022》)中的有关规定，结合《中华人民共和国行业标准•建造变形测量规范JGJ/T 8-2022》(以下简称《规程JGJ/T 8-2022》)中的有关内容，选择安全监测仪器及施测方法。
1 ．基坑侧壁的水平位移采用测斜仪监测；2．建造物及地面(路面)的沉降监测采用DS05 级水准仪、测微器，配合铟钢尺，按测微法施测；3．地下水水位应经过检定的长度量具施测，执行《建造基坑支护技术规程》(JGJ120-2022) 8.3.9 条有关规定；观测精度不宜低于10mm。
基坑支护变形监测方案
1、编制依据基坑支护设计图纸《建筑基坑工程监测技术规范》（GB50497-2009）《工程测量规范》GB50026－20072、工程概况L形地库三个角高层建筑下，地下二层普遍深度-9.0m（地下二层底板标高），局部深度-13.8m（电梯井底板标高），基坑支护采用混凝土灌注桩、土钉墙喷锚系统，深基坑位置土方开挖至-4.0m左右，留出支护桩作业面，即进行支护桩及喷锚系统施工，同步进行深基坑支护系统监测。
3、监测目的施工中可能会出现基坑变形，为确保边坡的安全稳定和工程顺利进行，及时掌握基坑边坡变形动态，便于采取各种保护措施，我们在基坑施工过程中需对边坡进行水平位移、沉降等变形进行监测。
基坑工程施工前，应由建设方委托第三方对基坑工程实施现场监测。
监测单位应编制监测方案，监测方案应经建设、设计、监理等单位认可。
4、监测项目基坑边坡水平位移、沉降、裂逢；周边建筑物。
4.1 边坡水平位移监测4.1.1监测点设置深基坑每边设置3个稳定、可靠的点作为基准点。
在基坑四周冠梁上设置监测点，基坑各边每隔10-15m设置一个监测点，且每边中点、阳角必须有点，每边不少于3点，水平及竖向监测点为共用点。
基坑周边建筑物（4#楼及13#楼）、地下管线监测点布置：在基坑周围建筑物四角、拐角、管线井口设置一组监测点，监测其沉降。
4.1.2监测点制作施工灌注桩时将一根1m长的Ф18钢筋突出固定在冠梁与灌注桩交接处，要求钢筋端部平整并刻有十字丝，钢筋的端部突出冠梁上表面20cm。
4.1.3 监测点保护在施工过程中，加强对监测点的保护，不得随意破坏。
以保持监测数据的准确性和连续性。
5、仪器设备为确保本工程支护结构的安全，精确提供观测数据，本次监测主要采用监测仪器有：a、自动安平水准仪型号:DSA320 , 出厂编号:****。
b.全站仪型号: GTS-332W,出厂编号：托普康*****。
6、监测方法监测方法采用极坐标法。
监测项目初始值在深基坑土方开挖（-4.0m以下）之前测定，并取至少连续观测3次的稳定值的平均值作为初始值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑变形监测方案2007-11 基坑变形监测技术方案一、工程概况本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成，总占地面积约30000m2，总建筑面积约23万m2，地下建筑面积约8.7万m2。
本工程基坑总面积约29300m2，东西向长约300～400m，南北方向长约40～110m。
基坑总延长线为785m，地下室为三层，基坑开挖深度为-18.2m、-18.7m，管线分布复杂。
基坑北侧紧邻海河，南侧是车流量较大的公路，海河水位的变化及张自忠路面动荷载的干扰都将是某基坑监测的难点。
基坑监测等级为一级，监测手段众多，监测内容、监测工作量及监测难度均较大。
二、依据及原则1.《建筑变形测量规程》（JGJ/T8-97）2.《工程测量规范》（GB50026-93）3.《建筑基坑支护技术规程》JGJ120-994.《国家一、二等水准测量规范》（GB12897-93）5.《天津市建筑地基基础设计规范》（TBJ1-88）依据规范和天津市建设主管部门对建筑物基坑施工相关文件的要求，以及基坑设计的相关要求；为确保建筑物地下基坑施工及周边环境的安全性和可靠性，使在基坑开挖和施工期间的变形得到有效控制，保证其不对基坑自身及周边环境造成破坏性的影响，用科学的数据指导基坑信息化施工，保证施工安全。
三、基坑监测项目为了及时收集、反馈和分析周围环境要素在施工中的变形信息，实现信息化施工并确保施工安全，综合本工程周边环境状况及围护结构和支护体系的特点，遵照设计的相关要求，本工程共进行如下几项基坑监测工作：1、周边环境监测A、地下管线变形监测；B、基坑外道路变形监测；C、基坑外地下潜水水位监测；D、基坑外承压水水位监测；E、基坑外土体水平位移（测斜）监测；F、基坑外土体表面变形监测；G、海河堤岸变形（沉降、变形）监测；2、围护结构监测A、围护桩桩体水平位移（测斜）监测；B、围护桩桩顶变形（沉降、位移）监测；C、围护桩内、外侧水土压力监测；D、围护桩的竖向钢筋应力监测；3、支撑体系和立柱监测A、支撑轴力监测；B、钢格构柱及立柱角钢应力监测；C、立柱位移和沉降监测；4、其它监测A 、基坑开挖过程中土体分层沉降监测；四、基坑监测点位布置1、周边环境监测A 、地下管线、路面等的变形监测包括基坑周边的张自忠路、兴安路的地下管线、路面、海河堤岸的沉降监测点的布设。
管线和路面每间隔30米布设一个监测断面，共约239个监测点。
其中海河堤岸监测点编号为HD1～HD10，而地面沉降监测点共105个，布点数量较多，最终编号以实地布设完点位后的编号为准（详细点位见附后“地面及海河堤岸监测点位示意图）。
供电管线沉降监测点编号为GD1～GD10；路灯管线沉降监测点编号为LD1～LD10；电信管线沉降监测点编号为DX1～DX25（电力管线监测点详细点位见附后“电力管线沉降监测点位示意图”）。
输水管线沉降监测点编号为SS1～SS15；污水管线沉降监测点编号为WS1～WS7；雨水管线沉降监测点编号为YS1～YS15（雨污水管线监测点详细点位见附后“输排水管线沉降监测点位示意图”）。
煤气管线沉降监测点编号为MQ1～MQ40（煤气管线监测点详细点位见附后“煤气管线沉降监测点位示意图”）。
沉降监测点的布设采用铆钉嵌入法布设（如图一），首先在设点剖面图图一俯视图处用电钻打出Φ12直径的圆孔，深度约10CM左右，再将专用圆铆钉牢固地嵌入孔中，圆帽的下边缘与地面齐平。
圆铆钉的顶部圆帽适用于水准测量，顶部的强制归心孔适用于海河堤岸水平位移观测。
重要地下管线主要包括三条煤气管线，分别为DN529、DN325和DN219。
其监测点的布设首先用雷迪4000管线探测仪（如右图）测定出地下管线的平面位置和埋深，再用电钻在垂直于管线的路面上打孔，嵌入圆铆钉，其它管线利用“地下综合管线探测图”结合实地位置进行布点，埋设标志方法同上。
在基坑周边绿地内或未硬化路面中有重要压力管线的，采取直接布点法，将观测标志设置在监测管线的管壁上。
B、地下水位监测地下水位观测包括基坑外的潜水和承压水水位监测，水位观测井反映的是基坑开挖过程中基坑外侧的水位变化情况。
共计设置15口潜水水位观测井，编号SW01～SW15；设置9口承压水观测井，编号CY01～CY09(观测井的详细位置及编号见附后“基坑外水位监测井位置图”)。
根据《某岩土图三承压水层PVC管工程详细勘察报告》所述，某场地潜水含水岩组埋深约16米，初见水位埋深约3.1～4.3米，静止水位埋深约2.5～3.2米。
故水位观测井布设时首先用钻探机在设计位置钻Φ150mm的孔，孔深为15米。
将专用PVC水位管（左图）下端封堵好后，底端用电钻打上一些小孔，并填入粗砂或包上土工布用来渗水并防止泥浆的灌入。
往钻探孔中一边下水位管，一边用套管接头将PVC水位管一节节的连接上，同时用胶带密封。
全部水位管下完后在管中灌入清水，最后用细砂及回填土填满水位管外围的孔隙。
根据《某岩土工程详细勘察报告》所述，某场地承压含水岩组第一承压含水层为更新统第五组陆相冲积层上部粉土（力学分层号为7a），位置深约在大沽高-15～-21米之间，实际埋深约为18～25米。
为保证基坑止水工作的安全，防止承压水头外涌，在公寓A和公寓B附近各设置1口⑧b层承压水观测井，埋设深底为35米。
其它7口为⑦a层承压水观测井，埋设深度为22米。
水位管的埋设方法同潜水水位监测井的图四基坑测斜管塑料套管埋设，但需对管体接口进行有效的密封。
C、基坑外土体变形监测土体变形监测包括土体表面的沉降监测以及深层土体水平位移（测斜）监测。
测点与围护体的水平位移监测点有所对应，坑外土体共设置14个监测点T01～T14（详细点位见附后“支护结构监测点位示意图”）。
其埋设方法是在坑外土体中钻Φ150mm的钻探孔，考虑到测斜管的埋设深度应不会造成深层承压水与地下潜层水的连通，土体测斜管实际埋设深度为35米。
首先将测斜管下端封堵好后，一边往钻探孔中下一边将测斜管用套管接头一节节的连上，同时用胶带密封并灌入清水。
全部下入后用细砂及回填土填满管周围的孔隙。
测斜管材料为PVC硬塑，内有定向槽，管径70毫米（左图）。
测斜管顶部加套一米长的Φ80mm的硬塑管进行保护，并做醒目标志，防止施工过程中的意外破坏（如图四）。
2、围护结构的监测A、灌注桩桩身水平位移（测斜）硬件埋设依据设计图纸某基坑共计埋设灌注桩桩身倾斜监测孔25处，埋设深度图一基坑测斜管塑料套管灌注桩30米，其监测孔的布设方法如图一所示。
在测斜管安装时应注意，对接两根管子时要对好管壁内侧的导向槽，接头处用封口胶带和螺丝固定，外面缠上胶带，以防止污水或砂浆从管子接头处渗入。
管顶、管底用专用封堵帽，防止异物进入管道造成堵塞。
用铁丝将测斜管固定在钢筋笼背向基坑的一侧或中间部位，以防止基坑开挖后，平整围护桩内壁时损坏管道，同时应保证测斜管导槽与基坑开挖面在水平方向的垂直性。
当测斜管随同钢筋笼下入挖好的槽孔中后，应及时向管内注入清水，以减轻测斜管承受的外界水压和混凝土的压力。
在砼浇筑时, 测斜管最上部一米范围要加Φ150mm塑料保护套管，防止管壁在剔桩头作帽粱时被破坏。
B、灌注桩内、外侧水土压力硬件埋设依据设计要求，在不同区域的灌注桩内、外侧共计设置4组水土压力监测点，每组设置5个观测断面，每个断面皆进行水土压力监测，其中3个断面还要进行坑内水土压力监测。
每个测点布置1个测试元件，即一组监测点包括8个水压力计和8个土压力计，4组共计64个监测元件。
本工程围护体孔隙水压力及土压力计的硬件埋设采用挂布法，挂布选用土工布，要求透水性能好，但不允许渗透水泥浆。
预先在挂布上按设计要求深度固定好传感器，受压膜放在挂布向外直接面向土体的方向，将挂布包裹在钢筋笼上，挂布接缝处搭边约20CM，并将接缝紧密连接固定。
在吊装安放时，现场安装人员应注意避免硬件和电缆与钻孔上边缘的刮碰，以免硬件的损坏，最上部一米范围要加Φ150mm塑料保护套管保护电缆。
最后利用混凝土浇捣时的外挤力，将挂布及传感器受压膜紧贴于桩体外侧土面上，完成传感器的安装。
C、灌注桩内、外侧竖向钢筋应力硬件埋设围护体的竖向钢筋应力监测可直接反映开挖过程中地下围护结构的受力情况，本工程共设置6组观测点，每组5个断面，每个断面共布置内外侧测试元件各2个，即每组测点包括20个，共计120个钢筋应力计。
在安装前应按待测钢筋直径选配相应规格的钢筋计，并根据下件的埋深选择适当的电缆长度。
安装时将钢筋计并置在待测钢筋旁并用铁丝固定。
将电缆线捆绑在钢筋内侧引出至围护桩顶外部不会被混凝土掩埋的地方并加装Φ150mm塑料保护套管，防止破坏。
在捆绑完成后，随钢筋笼一起吊装即可。
3、支撑体系和立柱监测A、支撑轴力监测在支撑的主要受力杆件上布置轴力监测点，第一道支撑上设置测点24个（如右图），第二、三道支撑各设置42个测点，三道支撑共108个测点，实际轴力监测点位根据支撑的最终布设形式来确定。
编号方式为“支撑层数+位置+钢筋计自身编号”，例如：第二道撑，3号位置处的钢筋计编号为C2-ZL3-****。
每一测点处在混凝土支撑内钢筋茏子两侧的主筋上各安置一个钢筋应力计。
安置器件时左右两个钢筋计应尽量对称，监测时两侧钢筋计的数据才能够更好的进行对比和分析。
安装时根据器件的位置、埋深选择适当的电缆长度，将钢筋计并置在待测钢筋旁并用铁丝固定。
将电缆线捆绑在钢筋上并引出至支撑外部不会被混凝土掩埋的地方并加装保护套管，防止破坏（详细位置见“支撑轴力测点位置示意图”）。
B、钢格构柱及立柱角钢应力监测在支撑竖向荷载比较大和典型的位置布设钢立柱角钢应力监测点，依据设计要求共设置11个钢格构柱表面应变计（如右图），测点编号为JY1～JY11（角钢应力监测详细点位图见附后“立柱桩及角钢应力监测点位示意图”），实际监测点位根据钢格柱及立柱桩的最终位置确定。
安装时将应变计两端直接焊在或用螺钉固定在监测部位，并将读数电缆线引至安全地点并加以保护。
C、钢立柱位移和沉降监测与钢立柱的角钢应力监测点有所对应，同时进行钢立柱的位移和沉降监测，测点数量为38个监测点，测点编号为LZ1～LZ38（立柱桩位移和沉降监测详细点位图见附后“立柱桩及角钢应力监测点位示意图”）。
由于立柱桩在基坑开挖后的状态是悬空的，所以测点处无法上人架设棱镜和水准标尺，所以位移监测采用坐标法，沉降监测采用三角高程法。
为了安全起见，点位标志设置的是全站仪贴片，该贴片是仿棱镜设计，有精确的高反光性，可以代替全站仪的专用反光棱镜。
在钢立柱出露并有布点条件时，将全站仪贴片用胶水沾在钢立柱表面设计位置即可。
5、其它监测A 、基坑开挖中土体分层沉降监测基坑开挖阶段对坑内土体进行隆起监测，采用分层沉降标进行。
