三菱GT-Simulator3触摸屏操作手册
三菱触摸屏(人机界面)常见问题解析(一)
三菱触摸屏（人机界面）常见问题解析(一)三菱触摸屏F940G0T-BWD-C有没代替型号？更换需要什么变动吗？三菱触摸屏F940G0T-BWD-C现在已经停产了，可以用GT1050-QBBD这款代替的，都是5.7寸，2色的。
两者软件不同，F940使用的是DU软件，GT1050使用的JT-DESIGN(设计)软件，需要用JT软件把DU软件导出来在转换就可以啦！GT10系列触摸屏相关GT1030三菱触摸屏如何使用USB进行数据传输？使用USB转232电缆+ QC30R2连接，注意要在软件中选择合适的COM口三菱触摸屏突然断电了，之后会怎么动作？瞬时掉电<5ms时，继续动作。
长时间停电、电压低的时候，触摸屏动作停止；恢复上电之后将会自动重启。
三菱触摸屏液晶屏有亮点、黑点，而且闪烁，是不是触摸屏不好？三菱触摸屏有亮点(一直点亮的点)和黑点(不点亮的点)发生是液晶屏的特性。
液晶屏中有非常多的显示元件，因此不能保证100％不出现亮点和黑点。
此外，根据显示色不同，可能有闪烁出现。
出现亮点、黑点或者闪烁，并不是产品不好或者故障，而是其特性。
如何在三菱触摸屏系统菜单当中进行通讯监视？可以通过同时触摸屏幕左右上角进入系统菜单，然后触摸‘通讯设置’，接着触摸‘通讯监视’，其中黑底白字部分表示不执行发送或者接收。
三菱触摸屏的触摸定位不准确，如何校准？进入触摸屏系统菜单设置界面，选择‘校准’菜单，精确点击[+]号直到返回菜单设置界面即可三菱触摸屏实用菜单功能的启动方式。
1.无工程数据时，上电之后，触摸OK键即可以显示实用菜单。
2.显示编写的画面时，默认出厂设置是触摸左上角，即可显示实用菜单。
3.在画面中设置扩展功能开关，选择实用菜单，即可显示实用菜单。
使用三菱触摸屏时如何让窗口自动弹出？为窗口切换软元件赋值,数值为指定弹出窗口的编号即可。
GT10系列三菱触摸屏可以仿真吗使用GT Simulator3新软件可以仿真，软件版本需要在1.22Y以上支持。
三菱触摸屏应用

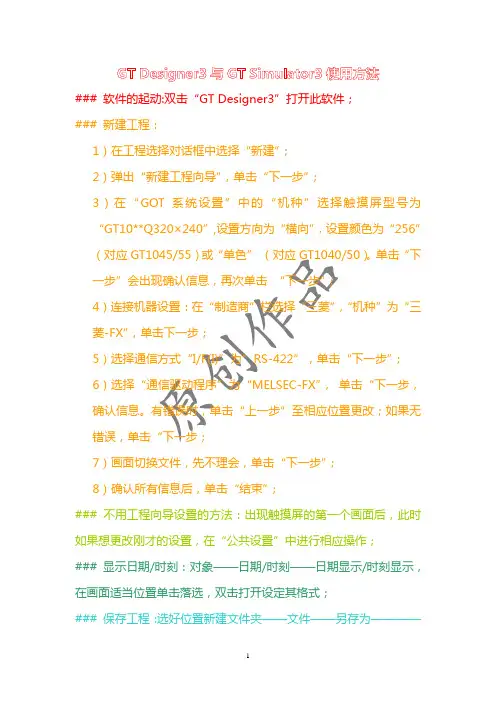

### 软件的起动:双击“GT Designer3”打开此软件；### 新建工程：1）在工程选择对话框中选择“新建”；2）弹出“新建工程向导”，单击“下一步”；3）在“GOT系统设置”中的“机种”选择触摸屏型号为“GT10**Q320×240”,设置方向为“横向”，设置颜色为“256”（对应GT1045/55）或“单色”（对应GT1040/50）。
单击“下一步”会出现确认信息，再次单击“下一步”；4）连接机器设置：在“制造商”栏选择“三菱”，“机种”为“三菱-FX”，单击下一步；5）选择通信方式“I/F(I)”为”RS-422”，单击“下一步”；6）选择“通信驱动程序”为“MELSEC-FX”，单击“下一步，确认信息。
有错误时，单击“上一步”至相应位置更改；如果无错误，单击“下一步；7）画面切换文件，先不理会，单击“下一步”；8）确认所有信息后，单击“结束”；### 不用工程向导设置的方法：出现触摸屏的第一个画面后，此时如果想更改刚才的设置，在“公共设置”中进行相应操作；### 显示日期/时刻：对象——日期/时刻——日期显示/时刻显示，在画面适当位置单击落选，双击打开设定其格式；### 保存工程：选好位置新建文件夹——文件——另存为————找到刚才新建的文件夹——单击“保存”——填写“工作区名”和“文件名”——单击“保存”；### 添加开关：对象——开关——开关——在画面中单击落选，双击该按钮，在“动作追加”中单击“位”，可以有4中选择：点动：触摸过程中是对应元件ON；位反转：每次触摸时在ON/OFF之间切换；置位：触摸时使对应软件ON;位复位：触摸时使对应软件OFF;按钮还有指示灯功能，单击左下角的“位”，出现输入框，指定被现实的位信号；设定动作、样式和文本属性，一定记得将ON=OFF取消勾选！可以在工具栏找到“ON、OFF”两个按键测试一下效果；### 新建画面：单击“画面”选项卡——右击画面1——单击“新建”并“确定”；### 添加画面切换开关：对象——开关——画面切换开关——双击打开——在“画面编号”中选择要切换到的画面，其他设置与开关相同；### 指示灯：对象——指示灯——位指示灯——指定软元件、样式和文本；### 图形元件：图形——文本/直线/圆弧/矩形··——单击落选——在弹出的对话框中设置；### 移动量：在“工具栏”中将“移动量”更改成所需的值，可用鼠标拖动也可以用光标移动；### 数值显示/输入：对象——数值显示/输入——数值输入——落选后显示“123456”，双击设定属性，如指定软元件，限定数值范围；### 注释的设置：公共设置——注释——打开——在“打开注释组”对话框中双击“基本注释”——在“基本注释一览表”中右击新建并填写足够的行数的信息；### 位/字注释：对象——注释——位/字注释——单击落选——双击打开设置属性；### 新建注释组（浮动报警使用到）：公共属性——注释——新建注释组，打开“注释组属性”对话框，### 设置浮动报警：公共属性——报警——浮动报警——在对话框中进行如下设置,最现实勾选“使用浮动显示”，然后指定报警点数、监视周期、软元件类型、注释组名；### 添加报警记录元件：对象——报警显示——报警记录显示；### 系统画面的调出方法：按住四个角中的几个角，具体得看开发时的设置。
三菱触摸屏(人机界面)常见问题解析(一)
三菱触摸屏（人机界面）常见问题解析(一)三菱触摸屏F940G0T-BWD-C有没代替型号？更换需要什么变动吗？三菱触摸屏F940G0T-BWD-C现在已经停产了，可以用GT1050-QBBD这款代替的，都是5.7寸，2色的。
两者软件不同，F940使用的是DU软件，GT1050使用的JT-DESIGN(设计)软件，需要用JT软件把DU软件导出来在转换就可以啦！GT10系列触摸屏相关GT1030三菱触摸屏如何使用USB进行数据传输？使用USB转232电缆+ QC30R2连接，注意要在软件中选择合适的COM口三菱触摸屏突然断电了，之后会怎么动作？瞬时掉电<5ms时，继续动作。
长时间停电、电压低的时候，触摸屏动作停止；恢复上电之后将会自动重启。
三菱触摸屏液晶屏有亮点、黑点，而且闪烁，是不是触摸屏不好？三菱触摸屏有亮点(一直点亮的点)和黑点(不点亮的点)发生是液晶屏的特性。
液晶屏中有非常多的显示元件，因此不能保证100％不出现亮点和黑点。
此外，根据显示色不同，可能有闪烁出现。
出现亮点、黑点或者闪烁，并不是产品不好或者故障，而是其特性。
如何在三菱触摸屏系统菜单当中进行通讯监视？可以通过同时触摸屏幕左右上角进入系统菜单，然后触摸‘通讯设置’，接着触摸‘通讯监视’，其中黑底白字部分表示不执行发送或者接收。
三菱触摸屏的触摸定位不准确，如何校准？进入触摸屏系统菜单设置界面，选择‘校准’菜单，精确点击[+]号直到返回菜单设置界面即可三菱触摸屏实用菜单功能的启动方式。
1.无工程数据时，上电之后，触摸OK键即可以显示实用菜单。
2.显示编写的画面时，默认出厂设置是触摸左上角，即可显示实用菜单。
3.在画面中设置扩展功能开关，选择实用菜单，即可显示实用菜单。
使用三菱触摸屏时如何让窗口自动弹出？为窗口切换软元件赋值,数值为指定弹出窗口的编号即可。
GT10系列三菱触摸屏可以仿真吗使用GT Simulator3新软件可以仿真，软件版本需要在1.22Y以上支持。
三菱PLC与三菱触摸屏联合仿真调试-陈克凡
PLC仿真成功的样子： 看起来就像在现场监控程序的界面一样
第二步： 使用GT Designer打开对应的触摸屏程序，设置模拟器 点击这个按钮，打开“模拟器-设置”
连接方式：
因为要与PLC联合仿真测试，所以连 接方式要选PLC的仿真软件：GX Simulator，下面就 选择PLC程序中 的CPU类型，这个要选择正确，不清 楚的话就打开PLC程序确认好。
三菱PLC与三菱触摸屏联合仿真调试
软件准备：
1、GX developer (本教材使用的是8.86Q版本） 2、GX Simulator (这里先不透露，与后面内容有关） 3、GT Designer3 (1.17T版本)
第一步： 使用GX Developer打开参与仿真测试的三菱PLC程序 （三线东天车程序）
仿真启动后，在屏幕这个位置假如没有提示通 讯异常，说明已经联合仿真成功了！
接下来，通过你们的必杀技：强制 看看触摸屏的信息会不会如你愿变化吧！
略过编程阶段，因为不是这一步，我就碰到了 问题，见下一页说明
所遇问题：
当时思路： 1、随意修改一处程序，发现点击“F4”按键变换程序没有问题，判断程序有 问题可能性很小； 2、打开冲压四线程序，发现仿真畅通无阻；打开AGV小车程序，仿真也畅通 无阻；说明可能是硬件的差异造成无法仿真； 3、上网搜索，有网友提示GX Simulator有V7版本，可以仿真当前任何三菱 PLC； 4、由于不懂看当前电脑GX Simulator到底是什么版本，所以尝试性下载了 V7版本，安装； 5、再仿真，成功了。
GX Simulator设置中选择第二项； 然后点击“参考”。
选择需要连接的PLC程序，就是 已经在第一步中仿真起来的那个。
选择完程序后，点击“应用”，在 点击“确定”。
三菱大屏幕显示系统简易操作手册
三菱大屏幕显示系统简易操作手册河北远东哈里斯通信有限公司大屏幕开机操作：开机分为三个步骤：1打开大屏幕投影机的电源开关。
首先将各投影单元的电源开关至于1/0的1，屏幕上会出现六个蓝点；2运行服务程序。
开启大屏幕控制器，运行SmartServer程序，一般情况下SmartServer被设置成自动启动，控制器启动之后SmartServer 会自动运行（控制器启动大概需要2分钟）；运行ScreenServer程序，此程序一般也设置成自动启动，即不用每次点击运行。
3用软件进行开机。
在控制电脑上运行SmartControl，登录到SmarServer和ScreenServer。
启动SmartControl软件后，显示如下界面（用户名密码为：admin）：图 1如果是第一次运行此软件，需要设置一下通信端口，否则不用设置。
点击“设置”按钮出现如下界面：图 2需要输入正确的服务器地址即SmartServer所在的计算机的名称或IP 地址和SmartServer的通信端口，然后点击“确定”按钮返回到图1的界面，输入正确的用户名和密码即可登录到SmartServer，然后进入控制软件的主界面如下图：图 3点击界面中部的“与大屏幕连接状态：”后的“连接”按钮(如图4)，“连接”按钮变灰表明已连接到ScreenServer，如果参数设置的“串口选择”后的下拉框显示出串口名称并且其后面的“连接”按钮变灰，表明ScreenServer已经和大屏幕建立连接，否则可以点击“连接”按钮使ScreenServer和大屏幕建立连接。
图4进入控制主界面。
选中界面右边中部的“模式选择”选择“调整模式”，然后把“屏幕选择”右侧的下拉框选择“00”表明对所有屏幕进行操作(图5)，也可以选择单个屏幕进行操作，然后点击“开机”进行对大屏幕开机，大屏幕上的蓝点消失表明大屏幕已经启动。
图5注：当网络不通时，可以通过手动开机，当大屏幕出现蓝点时，按一下大屏幕投影机的后面控制面板中LED指示灯下面的“StandBy”按钮进行开机。
手把手教你学GT Desiger 触摸屏
触摸屏的制作目录一GT介绍与安装二项目任务三GT的基本操作1新建工程2 工程的保存3 新建画面4 画面的放大及显示比例的设置5 按钮的制作及状态指示灯的制作6 权限的设置四项目实施1 简介画面的制作2 供料画面的制作3 机械手画面的制作4 分拣画面的制作一、GT介绍与安装三菱触摸屏编程软件GT Designer 3是用于三菱电机自动化GOT1000系列图形操作终端的画面设计软件，并且集成有GT Simulator3仿真软件，具有仿真模拟的功能。
GT Designer3 进行工程和画面创建、图形绘制、对象配置和设置、公共设置以及数据传输等的软件。
GT Simulator3 在PC机上模拟GOT运行的仿真软件。
软件的安装（1）获取软件安装包，安装文件（2）打开安装文件，图（1）下一步，双击，进行安装。
根据提示安装，直到显示要求输入公司名称，姓名，产品ID，如下图，公司名称，及姓名可随意输入，产品ID填写570-986818410 或570-996818410，接着一直根据提示点击“下一步”直到完成安装。
注：安装大约10分钟，左右，请勿操作电脑其他软件，程序。
二、项目任务制作设备的全线启动，停止，复位、状态指示灯及各单元的动作运行按钮等。
触摸屏共分为四个页面，分别是设备简介，供料单元，机械手单元及分拣单元。
各页面的完成效果图，如下图1-41、设备简介页面图22、供料单元页面图3 3机械手单元页面图44、分拣单元页面图5三、GT的基本操作1 新建工程（1）在电脑桌面双击，出现工程选择窗口，如下图图（6）点击新建，（也可菜单栏中“工程”中的“新建”）弹出新建工程向导，如下图图(7)（2）点击下一步，进行机种选择图（8）（3）根据实际情况选择几种，选择GT10系列中的“ＧＴ１０＊＊－Ｑ（３２０Ｘ２４０）”，选择好点击下一步，切换到一下页面图（9）（4）此页无需设置，继续点击下一步，根据实际设置如下图制造商为三菱电机，机种为MELSEC-FX图（10）（5）接下所有页面无需设置，依次点击下一步至一下页面图（11）点击“结束”，进入触摸屏制作画面2、工程的保存（1）点击菜单栏中的工程，出现一下子菜单图（12）（2）第一次点击子菜单中的保存时，会跳出“另存为”页面，如下图图（13）(3)设置“保存路径”，工作区名及工程名必须填，可任意给定，后点击“保存”，完成对工程的保存。
三菱GT Works3使用详解ppt课件
1、GT Simulator3与GX Simulator2的仿真联调
打开用GX Works2编辑好的梯形图程序。 执行“模拟启动/停止” 功能（启动GX
Simulator2），进行程序仿真。 运行GT Simulator3，选择对应的模拟器。如：
GT27。 在“模拟”-“选项”菜单项目中进行通信设置，
11
双击 单击
单击 单击
12
2、GT Designer3的操作界面
由标题栏、菜单栏、工具栏、状态栏、折叠
窗口、编辑窗口等组成。操作界面可以“视图”
菜单项中更改。
标 菜题单栏栏
工具栏 画面编辑窗口
折叠窗口
状态栏
13
修改画面显示比例。 修改画面中图形对象的移动 修量 修改。 改画栅面格背的景间色距、颜色。
4
二、GT Works3的主要组成部分 DataTransfer：读写全系列GOT的工程数据。 GT Designer3：创建人机界面工程。 GT Simulator3：仿真调试和监控PLC。 GT SoftGOT1000：电脑代替GOT1000运行监控
画面。 GT SoftGOT2000：电脑代替GOT2000运行监控
三菱人机界面创建软件
1
软件简介 GT Design3
于2011年之后发布的人机界面创建软件，支持 GOT 1000系列触摸屏。 GT Works3
于2013年之后发布的集成化人机界面创建软件， 支持GOT 1000、GOT 2000系列触摸屏，支持电脑代替 触摸屏运行可视化监控系统。
2
主要内容
1. GT Works3的安装 2. GT Works3的主要组成部分 3. GT Designer3的使用 4. GT Simulator3的使用 5. GT SoftGoT系列的使用
PLC教学中利用三菱GTSimulator3仿真软件的教学模式研究
P L C教学中利用三菱GTSimulator3仿真软件的教学模式研究李正伟，卢美鸿(昆山登云科技职业学院机电系，江苏昆山215300)摘要:PLC是高职高专类院校机电、控制类专业的核心课程。
PLC教学主要体现在指令的应用方法和程序设计方面，利用三菱GT Siulato3仿真软件，可在三菱GOT1000系列触摸屏上实现PLC程序的离线仿真。
使用该软件配合GX Woks2，可在没有PLC的情况下，为初学者或条件有限的院校提供一个优秀的教学平台。
关键词：高职教育；PLC教学；仿真软件doi：10. 3969/j.issn. 1006 -8554. 2016. 12. 1241PLC教学中利用三菱GT Simulator3仿真软件的教学模式 果是否满足实验要求。
可行性分析在高职院校PLC教学过程中，仅仅在课堂上教授PLC指令系统和编程方法，而不通过实际的编程训练，则无异于纸上谈兵。
因此在高校中投入资金建设PLC实训室，通过大量的实践课程，强化学生对编程指令的理解，提升学生技能水平，是不可或缺的环节。
但是在很多经济欠发达地区或尚未建设起PLC实训室的院校，如何解决经费问题是一个让人头痛的问题。
因此本文构建了另外一种方法，即：利用三菱GTSmula-t〇3仿真软件的教学模式。
使用此种模式，可在无PLC及相关设备的情况下，模拟和监控PLC程序的运行。
一者，通过训练，可使学生深人的学习PLC系统，并通过仿真掌握相关技能。
二者，高校建设时，无需资金的大量投入，只需下载三菱编程软件GXW0RKS2及三菱触摸屏仿真软件GT Ssulator，就能开展实践教学。
以下通过实例，具体说明该教学模式的建设方案。
2利用三菱GT Simulator3仿真软件的教学案例解析例题:按下启动按钮（X0)，8个指示灯（Y0 - Y7)按照设定的间隔周期（D0)，顺序点亮；按下停止按钮（X1)，指示灯全部熄灭。
分析题目要求，该实验项目必需的硬件有：PLC主机单元（以FX3U- 4MR为例）、电源模块（包括PLC供电配电箱、24V稳压电源）、按钮开关2个、指示灯8个、电缆线若干。
三菱GT Works3使用详解PPT精选文档
11
双击 单击
单击 单击
12
12
2、GT Designer3的操作界面 由标题栏、菜单栏、工具栏、状态栏、折叠窗口、
编辑窗口等组成。操作界面可以“视图”标 菜菜题 单单栏 栏项中更改。
工具栏 画面编辑窗口
折叠窗口
状态栏
13
13
➢ 修改画面显示比例。 ➢ 修改画面中图形对象的移动量。 ➢修修改改画栅面格背的景间色距、颜色。
4
4
二、GT Works3的主要组成部分 ➢ DataTransfer：读写全系列GOT的工程数据。 ➢ GT Designer3：创建人机界面工程。 ➢ GT Simulator3：仿真调试和监控PLC。 ➢ GT SoftGOT1000：电脑代替GOT1000运行监控画面。 ➢ GT SoftGOT2000：电脑代替GOT2000运行监控画面。
与GX Simulator2连接。 ➢ 再打开已编辑好的工程，就可以进行仿真联调。 ➢ 操作画面上的按钮，就可以观看梯形图程序运行和画
面显示的情况。
22
22
单击
23
23
单击
单击
24
24
25
25
2、GT Simulator3与PLC的连接 ➢ 用USB-SC-09数据线把电脑与PLC连接起来。 ➢ 使用GX Works2把编辑好的程序写入PLC。 ➢ 运行GT Simulator3，选择对应的模拟器。如：GT27。 ➢ 在“模拟”-“选项”菜单项目中进行通信设置，选择
5
5
DataTransfer
读写工程数据
6
6
GT Designer3
GOT
RS422/485 通讯
PLC
GT-Works3介绍
要点7 与GOT通讯
画面数据 + OS -自动选择
· USB通讯线 · RS-232通讯线
GT Works3
·USB存储器
CF
·CF卡
GOT能够基于画面数据自动选择 OS*1。OS和画面数据被发送至 GOT－发送方式总共有三种： 1)通过通讯线*2 ·USB通讯线 ·RS-232 通讯线 2) 通过USB存储器—仅限GT16 3)通过CF卡—GT10除外
切换窗口
将鼠标开启在 窗口切换按钮上方
导航键
显示窗口
利用导航键可上下左右移动窗口 并置于任意位置。
将窗口拖曳到 目标导航区
导航
可添加或删除图标；移动工具栏
13
相关工具介绍
从数据传输到现有数据利用 用于优化画面设计环境的各种实用工具
如何编辑GOT900系列画面数据? 利用GT Designer2 Classic编辑数据!
大量的库—但它们究竟有何用途呢？ 缩短库的检索时间!
要点3 库
点击并放置即可
从部件库中查找对象实为不易。但 现在您能根据对象、功能或最近使 用的库清单方便地进行选择。 为创建可视化的高品质画面，仅 需从库中选择组件并放置在画面 上-还有什么比这更简单呢？
我需要设置哪些项目? 优化了术语和显示选项，使得参数设置更加容易!
Q00UJCPU、Q00UCPU、Q01UCPU、Q02UCPU、Q03UDCPU、Q04UDHCPU、Q06UDHCPU、 Q10UDHCPU、Q13UDHCPU、Q20UDHCPU、Q26UDHCPU、Q03UDECPU、Q04UDEHCPU、
Q06UDEHCPU、Q10UDEHCPU、Q13UDEHCPU、Q20UDEHCPU、Q26UDEHCPU
三菱GT-Works3使用详解教学文稿
工具栏 画面编辑窗口
折叠窗口
状态栏
12
➢ 修改画面显示比例。 ➢ 修改画面中图形对象的移动量。 ➢修修改改画栅面格背的景间色距、颜色。
13Байду номын сангаас
3、监控画面的创建 要求如下：
➢ 创建一个标题，名称：三相异步电机正反转控制。 ➢ 分别创建正转、正转点动、反转、反转点动、停止等
按钮只要基本设置即可
17
双击 设定对应的软元件， 显示数值位数、字体大小等。
18
16个指示灯分别 单击向下 由删D除鼠1辅0标的助移b直0到～线此b1处5位后控单击，箭头 制显然示后并拖点双动亮击修。改大小。 设定由D10.b0位控制显示 设定由D10.b0位控制点亮
19
三、GT Simulator3的使用 ➢ GT Simulator3与GX Simulator2的仿真联调 ➢ GT Simulator3与PLC的连接
与GX Simulator2连接。 ➢ 再打开已编辑好的工程，就可以进行仿真联调。 ➢ 操作画面上的按钮，就可以观看梯形图程序运行和画
面显示的情况。
21
单击
22
单击
单击
23
24
2、GT Simulator3与PLC的连接 ➢ 用USB-SC-09数据线把电脑与PLC连接起来。 ➢ 使用GX Works2把编辑好的程序写入PLC。 ➢ 运行GT Simulator3，选择对应的模拟器。如：GT27。 ➢ 在“模拟”-“选项”菜单项目中进行通信设置，选择
与CPU连接，连接方式为RS-232，选择机种： MELSEC-FX，选择通讯端口：电脑与PLC的连接串口。 打开已编辑好的工程，就可以监控PLC。 ➢ 操作画面上的按钮，就可以观看PLC运行和画面显示 的情况。
三菱GT Works3使用详解PPT幻灯片课件
13
修改画面显示比例。
修改画面中图形对象的移动量。 修修改改画栅面格背的景间色距、颜色。
上海理工大学电气工程学院
14
14
3、监控画面的创建 要求如下：
创建一个标题，名称：三相异步电机正反转控制。 分别创建正转、正转点动、反转、反转点动、停止等
五个按钮 。 分别创建电机正转、反转指示灯。 创建一个电机旋转的动画效果图。 创建一个输出域，显示数据寄存器D10的存储值。
PLC
8
GT Soft1000和GT Soft2000
最大画面尺寸 与显示器有关
上海理工大学电气工程学院
9
梯形图仿真
USB-SC-09 数据线
PLC
9
二、GT Designer3的使用 GT Designer3的启动 GT Designer3的操作界面 监控画面的创建
上海理工大学电气工程学院
执行“模拟启动/停止” 功能（启动GX Simulator2）， 进行程序仿真。
运行GT Simulator3，选择对应的模拟器。如：GT27。
在“模拟”-“选项”菜单项目中进行通信设置，选择 与GX Simulator2连接。
再打开已编辑好的工程，就可以进行仿真联调。
操作画面上的按钮，就可以观看梯形图程序运行和画
上海理工大学电气工程学院
20
20
三、GT Simulator3的使用 GT Simulator3与GX Simulator2的仿真联调 GT Simulator3与PLC的连接
上海理工大学电气工程学院
21
21
1、GT Simulator3与GX Simulator2的仿真联调
打开用GX Works2编辑好的梯形图程序。
GT-Works3介绍
无需实际设备即可检查创建数据! 单击鼠标进行仿真!
仿真器启动
单击鼠标即可
要点 仿真器
利用您的PC检查画面数据操作 —检查报警和监控画面变化 及各个软元件。调试数据并纠 正画面。（GT10除外）
单击“更新”按钮即可 纠正画面数据！
* GX Works2 或 GX 仿真器 需单独购买
我该选用哪款OS? 随工程一起选择OS文件并自动加载！
Q00UJCPU、Q00UCPU、Q01UCPU、Q02UCPU、Q03UDCPU、Q04UDHCPU、Q06UDHCPU、 Q10UDHCPU、Q13UDHCPU、Q20UDHCPU、Q26UDHCPU、Q03UDECPU、Q04UDEHCPU、
Q06UDEHCPU、Q10UDEHCPU、Q13UDEHCPU、Q20UDEHCPU、Q26UDEHCPU
软件
待仿真的定序器CPU
QCPU（A模式）、ACPU、运动控制器 CPU（A系列） QCPU（Q模式）（不含Q00J、Q00和 Q01 CPU） Q00JCPU、Q00CPU、Q01CPU Q02PHCPU、Q06PHCPU
Q12PHCPU、Q25PHCPU Q12PRHCPU、Q25PRHCPU
FX3UC系列 FX3UC系列*5 FX3UC系列*5
切换窗口
将鼠标开启在 窗口切换按钮上方
导航键
显示窗口
利用导航键可上下左右移动窗口 并置于任意位置。
将窗口拖曳到 目标导航区
导航
可添加或删除图标；移动工具栏
13
相关工具介绍
从数据传输到现有数据利用数据? 利用GT Designer2 Classic编辑数据!
大量的库—但它们究竟有何用途呢？ 缩短库的检索时间!
三菱加工中心面板操作与指令说明书
第六章三菱系统铣、加工中心机床面板操作三菱系统铣床及加工中心操作面板三菱系统面板6.1 面板简介三菱系统铣床、加工中心操作面板介绍按钮名称功能简介紧急停止按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭电源开打开电源电源关关闭电源进给倍率选择旋钮在手动方式下,用于调节进给速度模式选择手动方式手动方式，连续进给。
回参考点方式机床回零；机床必须首先执行回零操作，然后才可以运行。
自动方式进入自动加工模式。
手动快速手动方式，快速连续进给。
手动数据输入（MDI）单程序段执行模式手动脉冲方式用手轮精确调节机床编辑模式编辑数控程序主轴旋转按下此按钮，主轴开始旋转快速进给倍率在手动快速方式下，修调进给倍率主轴停止按下此按钮，主轴停止转动单段当打开此按钮，运行程序时每次执行一条数控指令。
进给轴选择在手动方式下，选择当前进给轴移动按钮循环保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。
循环启动程序运行开始或继续运行被暂停的程序主轴倍率修调调节主轴倍率。
置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。
跳段打开时，数控程序从选择的程序段开始执行选择停止键当打开时，程式中的M01生效，自动运转暂停。
空运行键按照机床默认的参数执行程序机床锁住键X、Y、Z三方向轴全部被锁定，当此键被按下时，机床不能移动。
Z轴锁定按下时，Z轴不能移动手轮置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。
手轮进给倍率选择手轮方式下的移动量；X1、X10、X100分别代表移动量为0.001mm、0.01mm、0.1mm手轮点击打开隐藏的手轮，再次点击隐藏打开系统面板点击打开系统面板和键盘，再次点击则隐藏键盘超程释放键三菱系统铣床、加工中心系统面板介绍按键名称功能查看机能区域键点击此键，切换到查看机能区域参数设置区域键点击此键，切换到参数设置界面程序管理区域键点此键，切换到程序管理界面资料输入/输出键按此键，切换到程序的输入、输出界面轨迹模拟键在自动方式下按此键，切换到查看轨迹模拟状态分号键删除/插入键直接点击是删除功能，按SHIFT后再点击是插入功能全部删除键移位键输入键光标移动键复位键按下此键，取消当前程序的运行；监视功能信息被清楚(除了报警信号，电源开关、启动和报警确认)；通道转向复位状态。
三菱软件模拟操作
滿足客戶 共創未來
2013年5月9日 P.‹#›
GPPW操作方式
點選模擬鍵,進 入模擬狀態
滿足客戶 共創未來
2013年5月9日 P.‹#›
進入模擬後初 始狀態
可設定外部IO模 擬
滿足客戶 共創未來
2013年5月9日 P.‹#›
設定完後存檔執行
例:設定Y0輸出 後2秒,X0接著 觸發
滿足客戶 共創未來
2013年5月9日 P.‹#›
進入除錯模式,可以 單步執行
滿足客戶 共創未來
2013年5月9日 P.‹#›
單步執行
單步執行
滿足客戶 共創未來
2013年5月9日 P.‹#›
GT3模擬操作
模擬開始 模擬設定
GX Simulator : 與GPPW程式模擬 使用,可設定程式路徑,會自動開啟 GPPW模擬程式 GX Simulator2: 與GX2程式模擬, 需線自行開啟GX2模擬程式 CPU/USB:直接與PLC電腦連線,模 擬畫面結果
滿足客戶 共創未來
2013年5月9日 P.‹#›
三菱軟件模擬安裝
GPPW 1. GX Developer8 (sw8d5c-gppw-e_109p) 2. GX Simualtor7 (sw7d5c-llt-e_27d) GT3 GT WORK3 (gtd3_1000-e_1100e_2) GX2 GX works (sw1dnc-gxw2-e_499v)
直接與plc電腦連線模gppw模擬畫面gt3模擬畫面gtsoftgot1000commandergot1000os安裝gtsoftgot1000commander執行gtosgtsoftgot1000commander
三菱触摸屏GT-Designer分级密码设置
三菱触摸屏分级暗码设置
在许多主动化车间里,只让通俗工人对触摸屏进行根本的操纵,比方开机,启动,关机. 那些会影响体系机能的“参数设置”,“时光设置”,平日只许可高等技巧人员或者装备保护人员来设置. 这种功效可以经由过程设置安然等级暗码来实现：比方最低的“0等级”是不须要暗码的,“1等级”暗码给通俗人员,可以进行根本操纵;“2等级”授权给有必定权限的技巧人员进行高等设置;“3等级”给车间主任来治理;“4等级”留给装备的临盆厂家.
这里若何讲授设置安然等级1的暗码,看过的人可以触类旁通来设置更多的安然等级.
以触摸屏编程软件GT Designer2 为例,先点击左边的“体系情
况” 再点左边的暗码,然后点设置框上的“安然”
这里看到可以设置十多个等级的暗码,一般0等级是不设置的,这
里我们选择“1”进行操纵输入暗码,点“肯定”,如许等级“1”的暗码就设置好了,以落后入安然等级为1部分地区就要输入这个暗码.
如今讲若何对“画面”设置暗码,右点画面,选择“画面的属性”
在“根
本”里,把安然等级设置为“1”后点“肯定”
如今讲若何对“按钮”设置暗码,右点按钮,选择“属性更改”
如图进行修正,留意我用红框提醒的部
分.
如今讲若何对“数值输入”设置暗码,右点数值框,选择“属性更改” 如图进行修正,留意我用
红框提醒的部分.
依据以上提醒,就可以设置多个等级的安然暗码了,在应用时灵巧一点. 触摸屏程序里不合的画面和部件设置成不合的安然等级,对应给不合的操纵人员应用. 留意：假如对1,2,3,4都设置了暗码,输入“4”的暗码后,进入1,2,3对应的画面,不须要再输入暗码.。
